电气运行基础知识[1]
电气运行基础知识课件
• 电气基本概念 • 电路基础知识 • 电机与变压器 • 供配电系统 • 电气安全与防护
目录
Part
01
电气基本概念
电气工程简介
电气工程是研究电能的产 生、传输、分配、使用和 控制等应用的一门工程学 科。
电气工程涉及广泛的应用 领域，包括电力系统、电 机与电力电子、控制理论 等。
Part
04
供配电系统
供配电系统的组成
01
02
03
04
电源
负责产生电能，分为发电机组 和变电站。
输电线路
负责传输电能，由架空线路和 电缆组成。
配电系统
负责将电能分配给用户，包括 变压器、开关柜等设备。
用电设备
各种需要用电的设备，如家用 电器、工业设备等。
供配电系统的电压等级
高压
通常指35kV以上的电压等级， 主要用于远距离输电。
安全操作
遵循操作规程，避免人为事故的发生。
应急预案
制定应急预案，以便在供配电系统发生故障 时迅速响应。
Part
05
电气安全与防护
电气安全的基本原则
遵守安全规定
在操作电气设备时，必须遵守国 家和地方的安全规定，确保作业
安全。
保持安全距离
在操作电气设备时，应保持足够的 安全距离，防止触电事故的发生。
02
电路基础知识
电路的基本元件
1
电阻器：用于限制电流， 将电能转换为热能。
4
电池和发电机：提供电能 。
2
电容器：用于存储电荷，
具有隔直通交的特性。
3
电感器：用于存储磁场能
量，阻碍电流变化。
电路的基本定律
电气运行基础知识
项目三、遵照电气运行规范，正确填写倒闸操作票
1、如图所示为某220kv变电站主接线图，填写 220kVⅠ母由运行转检修操作票
2、如图所示为某220kv变电站主接线图，填写 220kVⅠ母由检修转运行操作票
项目四、事故处理
1、电气设备的工作状态 2、事故处理的一般规定 3、事故处理的一般原则 4、事故处理的一般程序
项目四、35kV母线及出线停电操作
操作任务： 35kVⅡ段母线、
Ⅱ段母线TV、 35kV分段 330QF、304QF、 306QF、308QF 及线路由运行 转检修
模块三、发电厂电气运行及事故处理
项目一、发电机的运行方式 1、标准运行方式 2、非标准运行方式 3、运行方式的一般规定
项目二、开机前电气试验
17、发电机失磁
18、主汽门关闭，发电 机变电动机运行
19、发电机振荡及失步
20、发电机转子一点接 地
21、励磁系统故障
22、变压器油温异常 23、变压器轻瓦斯动作 24、变压器重瓦斯动作 25、变压器自动跳闸
模块四、变电站电气运行及事故处理
项目一、变电站一次系统的运行方式 项目二、变电站一次系统的事故处理 项目三、变电站自用电系统的正常运行 项目四、变电站自用电系统的事故处理 项目五、变压器的运行及事故处理
模块二、电气设备的运行及事故处理
项目一、电气主接线基本形式 1、对主接线的基本要求 2、主接线的基本形式 3、主接线的运行方式的编制原则
项目二：电气主接线运行方式实训
110kV电气主接线运行方式 1、正常运行方式 2、非正常运行方式
项目三、线路的停电操作
操作任务：10kV 线路 WL1由运行转检修
1、自动准同期并列（AC/DC) 2、手动准同期并列(AC/DC) 3 、感应调压器方式手动准同期并列
电气运行与控制——电气运行基础知识
项目四、设 备定期试验 与切换制度
(4)电气测量备用辅助电动机绝 缘不合格时，应及时通知检修 人员处理。 (5)各种试验、切换操作均应按 岗位职责做好操作和监护，试 验前应做好相应的安全措施和 事故预想。 (6)定期试验与切换中发生异常 或事故时，应按运行规程进行 处理。 (7)运行人员应将本班定期工作 的执行情况、发现问题及未执 行原因及时登记在《定期试验 切换记录簿》内，并做好交接 班记录。
❖(3)事故发生后，根据表计、 保护、信号及自动装置动作 情况进行综合分析、判断， 作出处理方案。处理中应防 止非同期并列和系统事故扩 大。
(4)在不影响人身及设备安全的 情况下，尽一切可能使设备继续 运行。必要时，应在未直接受到 事故损害和威胁的机组上增加负 荷，以保证对用户的正常供电。
(5)在事故已被限制并趋于正常稳定状态时，应设法 调整系统运行方式，使之合理，让系统恢复正常。
在紧急情况下， 值班长(或机长)来不 及向值长请示时，可 直接向值班员发布事 故处理的命令。事故 处理后，值班长(或 机长)用口头或电话 再向值长汇报。
结束！
一份工作票中所列的工作地点以一个电气连接部分为限，之 所以这样规定是因为在一个电气连接部分的两端或各侧施以 适当的安全措施后，就不可能再有其他电源窜人的危险，故 可保证安全。
2．第二种工作票的使用范围 (1)带电作业和在带电设备外壳上的工作。 (2)控制盘、低压配电盘、配电箱、电源干线上 的工作。 (3)二次接线回路上的工作，无需将高压设备停 电的。 (4)非当值值班人员用绝缘棒对电压互感器定相 或用钳形电流表测量高压回路的电流等。 (5)在同期调相机的励磁回路或高压电动机转子 电阻回路上的工作。
为了保证备用设备的完好性，确保运行设备 故障时备用设备能正确投入工作，提高运行 可靠性，必须对设备定期进行试验与切换。
电气运行基础知识

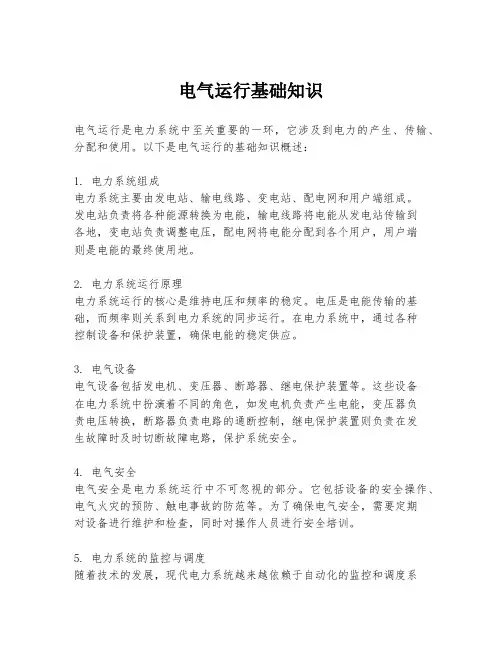

电气运行基础知识电气运行是电力系统中至关重要的一环，它涉及到电力的产生、传输、分配和使用。
以下是电气运行的基础知识概述：1. 电力系统组成电力系统主要由发电站、输电线路、变电站、配电网和用户端组成。
发电站负责将各种能源转换为电能，输电线路将电能从发电站传输到各地，变电站负责调整电压，配电网将电能分配到各个用户，用户端则是电能的最终使用地。
2. 电力系统运行原理电力系统运行的核心是维持电压和频率的稳定。
电压是电能传输的基础，而频率则关系到电力系统的同步运行。
在电力系统中，通过各种控制设备和保护装置，确保电能的稳定供应。
3. 电气设备电气设备包括发电机、变压器、断路器、继电保护装置等。
这些设备在电力系统中扮演着不同的角色，如发电机负责产生电能，变压器负责电压转换，断路器负责电路的通断控制，继电保护装置则负责在发生故障时及时切断故障电路，保护系统安全。
4. 电气安全电气安全是电力系统运行中不可忽视的部分。
它包括设备的安全操作、电气火灾的预防、触电事故的防范等。
为了确保电气安全，需要定期对设备进行维护和检查，同时对操作人员进行安全培训。
5. 电力系统的监控与调度随着技术的发展，现代电力系统越来越依赖于自动化的监控和调度系统。
这些系统可以实时监控电力系统的运行状态，预测负荷变化，优化电力资源的分配，提高电力系统的运行效率和可靠性。
6. 电力系统的经济运行电力系统的经济运行是指在满足供电可靠性和安全性的前提下，通过优化发电、输电和配电等各个环节，降低运行成本，提高经济效益。
这通常涉及到发电资源的合理配置、输电线路的优化设计、负荷管理等方面。
7. 电力系统的环境保护随着环境保护意识的增强，电力系统在运行过程中也越来越注重减少对环境的影响。
这包括减少化石能源的使用，提高清洁能源的比例，以及采用先进的环保技术减少污染物的排放。
通过上述基础知识的了解，可以对电气运行有一个基本的认识。
在实际工作中，还需要结合具体的设备和操作规程，不断学习和实践，以确保电力系统的安全、稳定和经济运行。
电气运行基础知识 (1)
2.4 运行巡回检查制度
巡视检查设备的基本方法： 1）目测检查法 2）耳听判断法 3）鼻嗅判断法 4）手触试检查法 5）用仪器检测的方法：在设备易发热部位贴示温 蜡片；设备上涂示温漆或涂料；红外线测温 仪
2.5 设备定期试验与切换制度
(1)运行各班、各岗位应按规定的时间、内容和要求， 认真做好设备的定期试验、切换、加油、测绝缘 等工作。 (2)如遇机组起停或事故处理等特殊情况，不能按时 完成有关定期工作时，应向值班负责人申请理由 并获同意后，在交接班记录薄内记录说明，以便 下一班补做。 (3)经试验、切换发现缺陷时，应及时通知有关检修 人员处理，并填写缺陷通知单
3.倒闸操作
3.1倒闸操作的一班规定
1、操作人和监护人不能单凭记忆，而应仔细检查操 作地点及设备的名称编号后，才能进行操作。 2、操作人不能只依赖监护人，而应对操作内容做到 心中有数。 3、在进行操作期间，不要进行与操作无关的交谈或 工作。 4、处理事故时，不要惊惶失措，以免扩大事故。 5、无保护的设备不允许投入运行。 6、装有同期合闸的断路器，必须进行同期合闸，仅 在断路器一侧无电压进行充电操作时，才允许合 上同期闭锁开关解除同期闭锁回路。
2.6 运行分析制度
(1)岗位分析。运行人员在值班期间对仪表活动、设 备参数变化、设备异常和缺陷、操作异常等情况 进行分析。 (2)专业分析。专业技术人员将运行记录整理后，进 行定期的系统性分析。 (3)专题分析。根据总结经验的要求，进行某些专题 分析，如机组起停过程分析、大修前设备运行状 况和改进分析等。 (4)异常运行及事故分析。
2.3 运行交接班制度
交接班的具体内容及要求
1）交班前各值班人员应对本岗位所辖设备全面检查 一次，并将各运行参数控制在规定的范围内。 2）交班人员应将值班期间发现及消除缺陷的情况记 录并交待清楚。 3）交班前公用工具、钥匙、材料等清点齐全，各种 记录本、台账应完整无损，现场卫生应打扫干净。 4）交班人员应详细交待本班次内的系统运行方式、 异常运行的操作情况以及上级指示和注意事项。 接班人员也应主动向交班人员详细了解上诉情况， 并核对模拟图及有关报表、制度。规定运行值班人员管辖的设
电气运行培训课件
制定巡检路线
根据设备布局和重要性， 合理规划巡检路线，确保 覆盖所有关键设备。
巡检要点
关注设备的外观、运行声 音、温度、振动等异常情 况，及时发现并处理问题 。
定期巡检
按照规定周期进行巡检， 确保设备处于良好运行状 态。
设备状态监测与故障诊断
状态监测技术
运用传感器、在线监测系统等手 段，实时监测设备运行状态，评
问题反馈与改进建议
征集学员对培训课程的反馈意见和改进建议，以便优化教学内容 和方法。
经验交流与互动
鼓励学员之间进行经验交流和互动，促进彼此学习和成长。
答疑解惑，互动交流环节
解答学员疑问
01
针对学员在学习过程中遇到的问题和困惑进行解答。
案例分析与讨论
02
选取典型案例进行深入剖析和讨论，提高学员解决实际问题的
检查电源电压稳定性， 采取稳压措施。
事故案例分析与经验教训
案例一
某厂因设备短路引发火灾，造成重大损失。经验教训：定期检查 电气设备，及时发现和处理隐患。
案例二
操作失误导致全厂停电，影响生产。经验教训：加强员工培训，提 高操作技能和安全意识。
案例三
电缆老化引发设备故障，影响生产。经验教训：定期更换老化电缆 ，确保设备正常运行。
人工智能技术
通过深度学习和机器学习等技术，实 现对电气设备的更加智能化的监控和 控制。
数字孪生技术
通过数字孪生技术，实现对电气设备 的虚拟仿真和优化设计。
展望
未来智能化监控系统将更加普及和完 善，为电气运行提供更加高效、安全 、可靠的解决方案。
06
总结回顾与答疑解惑
关键知识点总结回顾
电气运行基础知识
电气运行培训课件
电气运行基本知识
第一章 电气运行基本知识第一节 电气设备简介一、火力发电厂生产过程及电气系统简介火力发电厂的生产过程概括起来是：先将燃料加工成适于现代锅炉燃用的形式（如把煤磨成很细的煤粉），在借助热风送入锅炉内充分燃烧，使储存于燃料中的化学能转变为热能；锅炉内的水吸热后在一定压力下变为饱和蒸汽，饱和蒸汽在过热器内继续加热成过热蒸汽，沿蒸汽管道进入汽轮机，在汽轮机内膨胀做功，驱动汽轮发电机组转子旋转，将蒸汽的能量转换成汽轮发电机转子旋转的机械能；发动机转子旋转时，在发电机转子内由励磁电流形成的磁场也随之旋转，使定子线圈所交链的磁通发生周期性的变化，在定子线圈中产生感应电势，发出电能，通过电力网将电能输送到工矿企业等用户；完成了机械能向电能的转换。
单位时间内发电机发出的电能称为电功率。
电功率又分为视在功率、有功功率和无功功率。
视在功率S 为发电机输出的线电压U （kV ）和线电流I （kA ）有效值乘积的3倍，以kVA 为单位，则有：UI S 3=（kVA ）；有功功率ϕcos S P =（kW ），ϕcos 为功率因数；无功功率ϕsin S Q =（kVar ）。
视在功率、有功功率和无功功率的关系为222Q P S +=。
发电机发出电能后，为减少线路损耗，要通过主变压器将电压升高到一定值（如：330、750kV 等），然后通过输电线路输送，在到达用户之前，再通过变压器将电压降低到需要的值（如：10、6kV 和380V 等）。
发电厂在生产过程中需要大量的机械设备进行燃料、水、油、空气、灰等的处理和传输，也需要用电。
这部分电能称为厂用电，根据设备使用的电压等级不同分为高压（6、10kV ）和低压（380V ）。
我公司机组接线为单元接线，厂用电源从发电机出口引接，通过一台厂用高压变压器将电压降至6kV 。
厂用高压变压器为分裂变，低压侧有两个线圈，分别接两段母线，母线上接高压辅机和低压厂用变压器。
根据不同的作用，每台机组配置不同的专业低压厂用变压器（汽机变、锅炉变、除尘变、脱硫变、化学变、输煤变、翻车机变、公用变等）接各动力中心母线（PC 段）。
电气运行基础知识
电气运行基础知识：一、名词解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
电气运行基础知识[1]
项目二、开机前电气试验
• 1、高压厂用电连锁试验 • 2、假同期试验 • 3、励磁回路连锁试验 • 4、发电机空载试验 • 5、发电机短路试验
PPT文档演模板
电气运行基础知识[1]
项目三、发电机启动前应具备的条件
• 1、发电机启动前应完成的工作 • 2、发电机并列前的操作
PPT文档演模板
电气运行基础知识[1]
项目四、发电机升压、并列、维护检查的一般规定
• 1、发电机升压操作方式 • 2、发电机并列方式 • 3、并列应注意问题
PPT文档演模板
电气运行基础知识[1]
项目五：机组冷态启动，发电机并网及带初负荷
PPT文档演模板
电气运行基础知识[1]
17、发电机失磁
22、变压器油温异常
18、主汽门关闭，发电
机变电动机运行
19、发电机振荡及失步 20、发电机转子一点接
地
23、变压器轻瓦斯动作 24、变压器重瓦斯动作 25、变压器自动跳闸
21、励磁系统故障
PPT文档演模板
电气运行基础知识[1]
PPT文档演模板
电气运行基础知识[1]
项目四、35kV母线及出线停电操作
操作任务：
35kVⅡ段母线、 Ⅱ段母线TV、 35kV分段 330QF、304QF、 306QF、308QF 及线路由运行 转检修
PPT文档演模板
电气运行基础知识[1]
模块三、发电厂电气运行及事故处理
• 项目一、发电机的运行方式
模块四、变电站电气运行及事故处理
• 项目一、变电站一次系统的运行方式 • 项目二、变电站一次系统的事故处理 • 项目三、变电站自用电系统的正常运行 • 项目四、变电站自用电系统的事故处理 • 项目五、变压器的运行及事故处理
PPT文档演模板
电气运行基础知识[1]
3rew
演讲完毕，谢谢听讲!
再见，see you again
电气运行基础知识
PPT文档演模板
2020/11/28
电气运行基础知识[1]
• 项目二、发电厂、变电站倒闸操作的一般规定及基本原
则
1、电气设备的状态 2、倒闸操作的一般规定 3、倒闸操作中应重点防止的误操作事故 4、倒闸操作的基本原则
PPT文档演模板
电气运行基础知识[1]
项目三、遵照电气运行规范，正确填写倒闸操作票
• 1、如图所示为某220kv变电站主接线图，填写
220kVⅠ母由运行转检修操作票
• 2、如图所示为某220kv变电站主接线图，填写
220kVⅠ母由检修转运行操作票
PPT文档演模板
电气运行基础知识[1]PPT文档演模板电气运行基础知识[1]
项目四、事故处理
• 1、电气设备的工作状态 • 2、事故处理的一般规定 • 3、事故处理的一般原则 • 4、事故处理的一般程序
PPT文档演模板
2020/11/28
电气运行基础知识[1]
• 1、自动准同期并列（AC/DC) • 2、手动准同期并列(AC/DC) • 3 、感应调压器方式手动准同期并列
PPT文档演模板
电气运行基础知识[1]
项目六、厂用电切换
• 1、由启备变倒高厂变 • 2、由高厂变倒启备变
PPT文档演模板
电气运行基础知识[1]
项目七、发电机解列操作
• 1、正常运行下的解列操作 • 2、事故情况下的解列操作
PPT文档演模板
电气运行基础知识[1]
6、6kV母线单相接地 7、380v母线故障 8、6KV母线故障 9、厂用电中断 10、发电机过负荷 11、发电机三相电流不
平衡
12、发电机温度超过规
定值
13、发电机强励动作 14、发电机PT熔断 15、发电机出口开关跳
闸
16、发电机非同期并列
电气运行基础知识[1]
PPT文档演模板
电气运行基础知识[1]
项目二：电气主接线运行方式实训
• 110kV电气主接线运行方式
1、正常运行方式 2、非正常运行方式
PPT文档演模板
电气运行基础知识[1]
PPT文档演模板
电气运行基础知识[1]
项目三、线路的停电操作
操作任务：10kV 线路
WL1由运行转检修
PPT文档演模板
电气运行基础知识[1]
模块二、电气设备的运行及事故处理
• 项目一、电气主接线基本形式
1、对主接线的基本要求 2、主接线的基本形式 3、主接线的运行方式的编制原则
PPT文档演模板
电气运行基础知识[1]
PPT文档演模板
电气运行基础知识[1]
PPT文档演模板
电气运行基础知识[1]
PPT文档演模板
PPT文档演模板
电气运行基础知识[1]
项目八、变压器的运行方式
• 1、变压器的正常运行方式 • 2、变压器冷却装置的运行方式 • 3、变压器运行的其它规定
PPT文档演模板
电气运行基础知识[1]
项目九、发电厂电气运行事故处理
• 1、事故处理的步骤 • 2、系统周波、电压异常事故处理 • 3、电气系统振荡 • 4、线路开关跳闸 • 5、220kV母线故障
