直流系统绝缘降低的危害及解决的方法

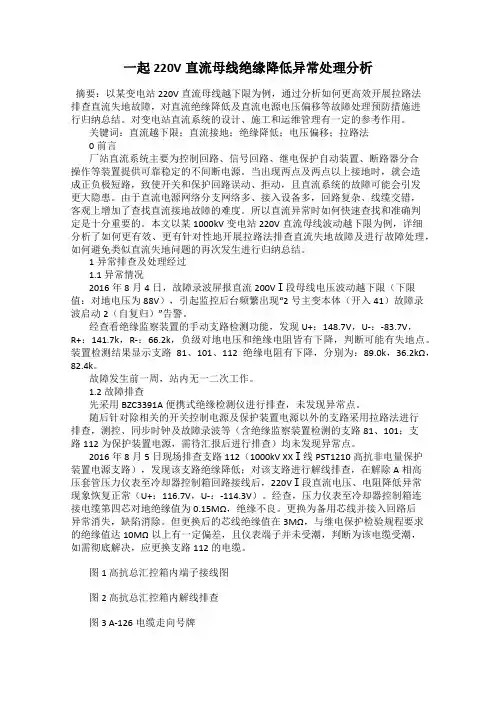

一起220V直流母线绝缘降低异常处理分析
一起220V直流母线绝缘降低异常处理分析摘要：以某变电站220V直流母线越下限为例，通过分析如何更高效开展拉路法排查直流失地故障，对直流绝缘降低及直流电源电压偏移等故障处理预防措施进行归纳总结。
对变电站直流系统的设计、施工和运维管理有一定的参考作用。
关键词：直流越下限；直流接地；绝缘降低；电压偏移；拉路法0前言厂站直流系统主要为控制回路、信号回路、继电保护自动装置、断路器分合操作等装置提供可靠稳定的不间断电源。
当出现两点及两点以上接地时，就会造成正负极短路，致使开关和保护回路误动、拒动，且直流系统的故障可能会引发更大隐患。
由于直流电源网络分支网络多、接入设备多，回路复杂、线缆交错，客观上增加了查找直流接地故障的难度。
所以直流异常时如何快速查找和准确判定是十分重要的。
本文以某1000kV变电站220V直流母线波动越下限为例，详细分析了如何更有效、更有针对性地开展拉路法排查直流失地故障及进行故障处理，如何避免类似直流失地问题的再次发生进行归纳总结。
1异常排查及处理经过1.1 异常情况2016年8月4日，故障录波屏报直流200VⅠ段母线电压波动越下限（下限值：对地电压为88V），引起监控后台频繁出现“2号主变本体（开入41）故障录波启动2（自复归）”告警。
经查看绝缘监察装置的手动支路检测功能，发现U+：148.7V，U-：-83.7V，R+：141.7k，R-：66.2k，负级对地电压和绝缘电阻皆有下降，判断可能有失地点。
装置检测结果显示支路81、101、112绝缘电阻有下降，分别为：89.0k，36.2kΩ，82.4k。
故障发生前一周，站内无一二次工作。
1.2 故障排查先采用BZC3391A便携式绝缘检测仪进行排查，未发现异常点。
随后针对除相关的开关控制电源及保护装置电源以外的支路采用拉路法进行排查，测控、同步时钟及故障录波等（含绝缘监察装置检测的支路81、101；支路112为保护装置电源，需待汇报后进行排查）均未发现异常点。

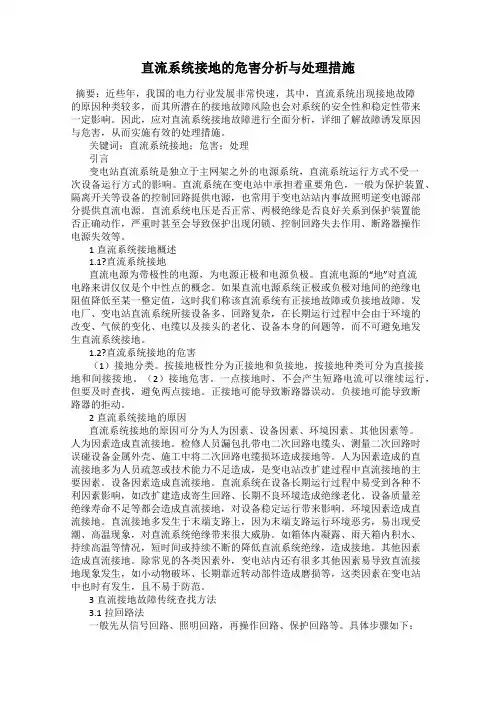

直流系统接地的危害分析与处理措施
直流系统接地的危害分析与处理措施摘要：近些年，我国的电力行业发展非常快速，其中，直流系统出现接地故障的原因种类较多，而其所潜在的接地故障风险也会对系统的安全性和稳定性带来一定影响。
因此，应对直流系统接地故障进行全面分析，详细了解故障诱发原因与危害，从而实施有效的处理措施。
关键词：直流系统接地；危害；处理引言变电站直流系统是独立于主网架之外的电源系统，直流系统运行方式不受一次设备运行方式的影响。
直流系统在变电站中承担着重要角色，一般为保护装置、隔离开关等设备的控制回路提供电源，也常用于变电站站内事故照明逆变电源部分提供直流电源。
直流系统电压是否正常、两极绝缘是否良好关系到保护装置能否正确动作，严重时甚至会导致保护出现闭锁、控制回路失去作用、断路器操作电源失效等。
1直流系统接地概述1.1?直流系统接地直流电源为带极性的电源，为电源正极和电源负极。
直流电源的“地”对直流电路来讲仅仅是个中性点的概念。
如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，这时我们称该直流系统有正接地故障或负接地故障。
发电厂、变电站直流系统所接设备多、回路复杂，在长期运行过程中会由于环境的改变、气候的变化、电缆以及接头的老化、设备本身的问题等，而不可避免地发生直流系统接地。
1.2?直流系统接地的危害（1）接地分类。
按接地极性分为正接地和负接地，按接地种类可分为直接接地和间接接地。
（2）接地危害。
一点接地时，不会产生短路电流可以继续运行，但要及时查找，避免两点接地。
正接地可能导致断路器误动。
负接地可能导致断路器的拒动。
2直流系统接地的原因直流系统接地的原因可分为人为因素、设备因素、环境因素、其他因素等。
人为因素造成直流接地。
检修人员漏包扎带电二次回路电缆头、测量二次回路时误碰设备金属外壳、施工中将二次回路电缆损坏造成接地等。
人为因素造成的直流接地多为人员疏忽或技术能力不足造成，是变电站改扩建过程中直流接地的主要因素。

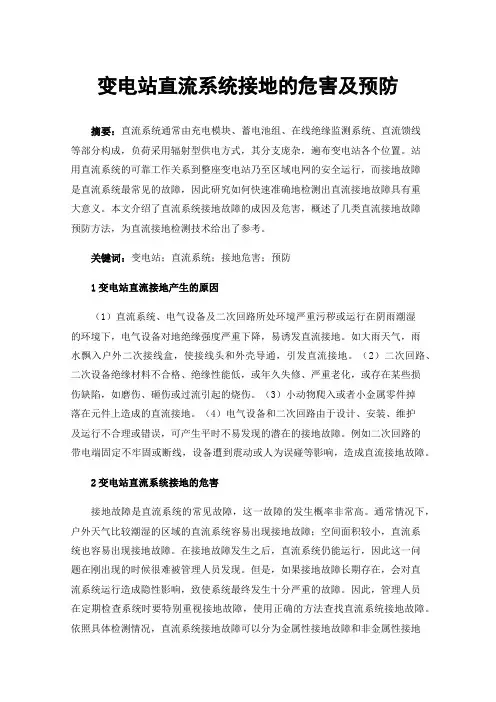

变电站直流系统接地的危害及预防
变电站直流系统接地的危害及预防摘要：直流系统通常由充电模块、蓄电池组、在线绝缘监测系统、直流馈线等部分构成，负荷采用辐射型供电方式，其分支庞杂，遍布变电站各个位置。
站用直流系统的可靠工作关系到整座变电站乃至区域电网的安全运行，而接地故障是直流系统最常见的故障，因此研究如何快速准确地检测出直流接地故障具有重大意义。
本文介绍了直流系统接地故障的成因及危害，概述了几类直流接地故障预防方法，为直流接地检测技术给出了参考。
关键词：变电站；直流系统；接地危害；预防1变电站直流接地产生的原因（1）直流系统、电气设备及二次回路所处环境严重污秽或运行在阴雨潮湿的环境下，电气设备对地绝缘强度严重下降，易诱发直流接地。
如大雨天气，雨水飘入户外二次接线盒，使接线头和外壳导通，引发直流接地。
（2）二次回路、二次设备绝缘材料不合格、绝缘性能低，或年久失修、严重老化，或存在某些损伤缺陷，如磨伤、砸伤或过流引起的烧伤。
（3）小动物爬入或者小金属零件掉落在元件上造成的直流接地。
（4）电气设备和二次回路由于设计、安装、维护及运行不合理或错误，可产生平时不易发现的潜在的接地故障。
例如二次回路的带电端固定不牢固或断线，设备遭到震动或人为误碰等影响，造成直流接地故障。
2变电站直流系统接地的危害接地故障是直流系统的常见故障，这一故障的发生概率非常高。
通常情况下，户外天气比较潮湿的区域的直流系统容易出现接地故障；空间面积较小，直流系统也容易出现接地故障。
在接地故障发生之后，直流系统仍能运行，因此这一问题在刚出现的时候很难被管理人员发现。
但是，如果接地故障长期存在，会对直流系统运行造成隐性影响，致使系统最终发生十分严重的故障。
因此，管理人员在定期检查系统时要特别重视接地故障，使用正确的方法查找直流系统接地故障。
依照具体检测情况，直流系统接地故障可以分为金属性接地故障和非金属性接地故障两种。
其中，金属性接地故障的点电压和支路绝缘电阻都是零，故障发生的原因基本可以排除天气原因，因此排查起来较为简单；非金属性接地故障通常情况下涉及数量较多的支路，支路共同作用致使故障，而且受天气（尤其是雨天）影响比较明显，接地电压很难维持在稳定状态，支路绝缘电阻也没有固定数值范围，因此故障查找起来比较困难。
直流母线绝缘降低处理过程
③ 断合同信电源；
④& z" W; c' P d$ L4 J; g 断合附属设备；
⑤ 断合充电回路；
⑥ 断合合闸回路；
⑦3 g. V5 C$ i. [ 断合信号回路；
⑧% T9 \5 B# ]* G) v$ n2 ^ 断合操作回路；
⑨
断合蓄电池回路； 在进行上述各项检查选择后仍未查出故障点，则应考虑同极性两
的方法，查该分路中所带回路有无接地故障。 5、对于重要的直流负荷，用转移负荷法，查该分路而带回路有无
接地故障。查找直流系统接地故障，后随时与调度联系，并由二人及 以上配合进行，其中一人操作，一人监护并监视表计指示及信号的变 化。利用瞬时停电的方法选择直流接地时，应按照下列顺序进行：
①2 p! t7 }& N0 D- \* C 断开现场临时工作电源；
2、为防止误判断，观察接地现象是否消失时，应从信号、光字牌 和绝缘监察表计指示情况综合判断。
3、尽量避免在高峰负荷时进行。 4、防止人为造成短路或另一点接地，导致误跳闸。 5、按符合实际的图纸进行，防止拆错端子线头，防止恢复接线时 遗留或接错；所拆线头应做好记录和标记。 6、使用仪表检查时，表计内阻应不低于2000欧/伏。 7、查找故障，必须二人及以上进行，防止人身触电，做好安全监 护。 8、拉路前应采取必要措施，以防止直流失电可能引起保护误动作， 必要时在顺断操作电源前，解除可能误动的保护，操作电源正常后再 投入保护。 9、查找接地点禁止使用灯泡寻找方法；
容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘 破坏造成直流接地。分析直流接地的原因有如下几个方面：
1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老 化。或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的 烧伤等。

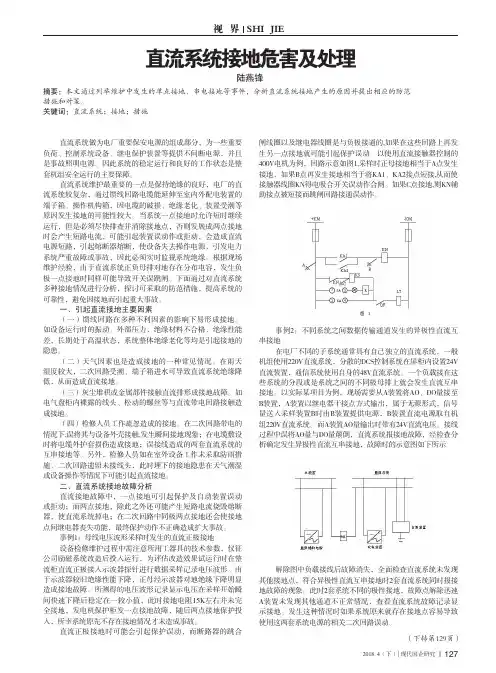

直流系统接地危害及处理
摘要：本文通过列举维护中发生的单点接地、串电接地等事件，分析直流系统接地产生的原因并提出相应的防范措施和对策。
关键词：直流系统；接地；措施陆燕锋直流系统接地危害及处理直流系统做为电厂重要保安电源的组成部分，为一些重要负荷、控制系统设备、继电保护装置等提供不间断电源，并且是事故照明电源。
因此系统的稳定运行和良好的工作状态是整套机组安全运行的主要保障。
直流系统维护最重要的一点是保持绝缘的良好，电厂的直流系统较复杂，通过馈线回路电缆能延伸至室内外配电装置的端子箱、操作机构箱，因电缆的破损、绝缘老化、装置受潮等原因发生接地的可能性较大。
当系统一点接地时允许短时继续运行，但是必须尽快排查并消除接地点，否则发展成两点接地时会产生短路电流，可能引起装置误动作或拒动，会造成直流电源短路，引起熔断器熔断，使设备失去操作电源，引发电力系统严重故障或事故，因此必须实时监视系统绝缘。
根据现场维护经验，由于直流系统正负母排对地存在分布电容，发生负极一点接地时同样可能导致开关误跳闸。
下面通过对直流系统多种接地情况进行分析，探讨可采取的防范措施，提高系统的可靠性，避免因接地而引起重大事故。
一、引起直流接地主要因素（一）馈线回路在多种不利因素的影响下易形成接地。
如设备运行时的振动、外部压力，绝缘材料不合格、绝缘性能差，长期处于高温状态，系统整体绝缘老化等均是引起接地的隐患。
（二）天气因素也是造成接地的一种常见情况。
在雨天湿度较大，二次回路受潮、端子箱进水可导致直流系统绝缘降低，从而造成直流接地。
（三）灰尘堆积或金属部件接触直流排形成接地故障。
如电气盘柜内裸露的线头、松动的螺丝等与直流带电回路接触造成接地。
（四）检修人员工作疏忽造成的接地。
在二次回路带电的情况下,误将其与设备外壳接触,发生瞬间接地现象；在电缆敷设时将电缆外护套损伤造成接地；误接线造成的两套直流系统的互串接地等。
另外，检修人员如在室外设备工作未采取防雨措施、二次回路遗留未接线头，此时埋下的接地隐患在天气潮湿或设备操作等情况下可能引起直流接地。
直流系统绝缘降低危害及解决方法
直流绝缘异常常见情况
电缆绝缘异常 故障主要是由于电缆绝缘层的老化或电缆加工、
敷设过程中的工作不慎损伤电缆绝缘层造成。 设备故障
设备在制造过程中绝缘部分受损或者绝缘材料 质量低，经过一段时间之后，薄弱部位就会裸露出 来，如果空气潮湿就可能产生直流接地故障。 其他外来物引起
外来物包括外来金属碎片、设备的紧固件及小 动物躯体等。
6
Hale Waihona Puke 直流系统构成-绝缘监测单元
直流系统绝缘监测单元是监视直流系 统绝缘情况的一种装置，可实时监测线路 对地漏电阻，此数值可根据具体情况设定。 当线路对地绝缘降低到设定值时，就会发 出告警信号。直流系统绝缘监测单元目前 有母线绝缘监测、支路绝缘监测。
7
直流系统构成-电池巡检单元
电池巡检单元就是对蓄电池在线电压 情况巡环检测的一种设备。可以实时检测 到每节蓄电池电压的多少，当哪一节蓄电 池电压高过或低过设定时，就会发出告警 信号，并能通过监控系统显示出是哪一节 蓄电池发生故障。电池巡检单元一般能检 测2V-12V的蓄电池和巡环检测1-108节蓄 电池。
5
直流系统构成-监控系统
监控系统是整个直流系统的控制、管理核心， 其主要任务是：对系统中各功能单元和蓄电池进行 长期自动监测，获取系统中的各种运行参数和状态， 根据测量数据及运行状态及时进行处理，并以此为 依据对系统进行控制，实现电源系统的全自动管理， 保证其工作的连续性、可靠性和安全性。监控系统 目前分为两种：一种是按键型还有一种是触摸屏 型。：监控系统提供人机界面操作，实现系统运行 参数显示，系统控制操作和系统参数设置。
直流系统是应用于水力、火力发电厂， 各类变电站和其它使用直流设备的用户， 为给信号设备、保护、自动装置、事故照 明、应急电源及断路器分、合闸操作提供 直流电源的电源设备。直流系统是一个独 立的电源，它不受发电机、厂用电及系统 运行方式的影响，并在外部交流电中断的 情况下，保证由后备电源—蓄电池继续提 供直流电源的重要设备。
直流系统绝缘降低的危害及处理
直流系统绝缘降低的危害及处理摘要：本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。
【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。
目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。
但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。
导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。
2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。
在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。
导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。
3直流系统中绝缘薄弱环节的查找方法3.1直流系统接地查找的一般原则。
（1）对于一般的直流电源馈线，查找时使用瞬停的方法。
即打开某一馈线刀闸的开关，然后快速地合上（切断时间不能大于3秒钟），观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。
（2）对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。
即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。
3.2查找接地点的具体步骤。
直流系统绝缘异常的处理原则与查找方法
机械保持 ， ， 均可采用短时停运 的方法进 行查找 。 ３ ． ５ ３ ８ ０ Ｖ小车开关直流 回路的查找。３ ８ ０ Ｖ小 车开关 ， 开关合 闸 后采用机械保持 ， 控制电源 ｝ 肖 失后对其状态无影 响。 ３ ． ６ Ｕ Ｐ Ｓ直 流 电源 的查 找 。根 据 Ｕ Ｐ Ｓ运行 原 理 ， 正 常时 Ｕ Ｐ Ｓ的工 作 电源是交流 电源 ， 直流电源备用。在此种运行方式下直流 电源 可 以短时停电。 ３ ． ７ 热机用直流负荷的查找 。热机用 的直流负荷 ， 如各 种直流油
直 流系统在运行过程 中 ， 可能 由于各 种原 因造成直流系统一 点接地故 障。 如是一点接地 ， 还不会给运行带来严重后果 。 但发生 两点接地后 ， 可能会引起直 流电源故障 、 保护装 置误动 作和开关 跳闸等 ， 对机组安全运行有极大的危害。因此 ， 发生直流系统绝缘 降低或者接地时 ， 应尽快查找 。 １ 直 流 系统 绝 缘 下 降 的 现 象 目前直 流母线上均安装 了微机型绝缘监察装置 ， 利用装置显
示 的参数可 以帮助故障的查找 。当直 流系统 ｍ现某一极绝缘降低 泵 电源 ， 正常状态为备用 ， 可以在联 系后短时停电。 时， 会 出 现 如下 现象 ： ３ ． ８ 热工 电源直流的查 找。热工 电源 为两路 电源供 电， 两路 电源 １ ． １ 装置显示 的正或者负极绝缘 电阻降低。 之 间设 有隔离用二 极管 ， 当一路 电源消失后 ， 另一路 电源 自动投 １ ． ２ 装置测量的正 、 负极 电压不平衡 ， 绝缘 下降的一极 电压 降低 ， 入 。因此 ， 在两路直流电源正常时可以将其 中一路停 电。 另外一极 的电压升高。 ３ ． ９ 励 磁 调 节 器 直 流 电源 的查 找 。 励 磁 调 节 器 的 电 源 一 般 为 两 １ ． ３ 装置测量 的某一回路泄露电流增大。当故障支路被 隔绝后 ， 路。 ｕ ｎ ｉ ｔ ｒ ｏ ｌ ＠Ｆ型励磁调节器有交流 、 直流两路 。 交流 电源取 自永磁 绝缘监察装置显示 的正 、 负极电阻明显升高 ， 两极 电压趋于平衡 。 机 出 口。 正 常运 行 时 只 要 永 磁 机正 常 ， 可 以将 直 流 电源 停 运 。 如果两个特征同时出现 ， 则说明故 障支路 已经隔离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、直流系统构成发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，则称为直流控制电源。
根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。
1. 蓄电池组构成的直流控制电源由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。
通常简称为直流控制电源系统或直流系统。
2. 电容储能式直流控制电源这是直流控制电源的一种。
正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。
这是一种简易的直流控制电源。
在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。
二、直流系统的额定电压电力工程中,直流系统电压等级分为:220V110V48V24V常用的电压等级为220V和110V。
三、直流系统接地1. 直流系统接地的定义：当直流系统的正极或负极与大地之间的绝缘水平降到某一整定值或低于某一规定值时，统称为直流系统接地；正接地：当正极绝缘水平低于某一规定值时称为正接地；负接地：当负极绝缘水平低于某一规定值时称为负接地。
2. 接地告警门限值标准设定值根据《中华人民共和国电力行业标准DL /T856－2004》设定了本设备接地告警门限值：系统电压为220V时，告警门限：50KΩ系统电压为110V时，告警门限：15KΩ系统电压为48V时，告警门限：5KΩ系统电压为24V时，告警门限：3KΩ3. 直流系统接地故障分类直接接地（金属接地）直接接地是指直流系统电源正极或负极对地的电阻等于或接近于零的情况。
这种接地情况在直流系统中如果同时出现两点时，就很可能造成断路器误动或拒动，或熔断丝烧断等现象。
间接接地（非金属接地）间接接地是指直流系统电源正极或负极对地绝缘电阻低至某一允许值之下。
这时的接地电阻是否会对系统造成危害，就要看各个单位的具体情况，它与系统接地的位置和继电器的灵敏度有关．比如当前发电厂和变电站中最灵敏的中间继电器的内阻，对于220V为200K，对110V为6K，对48V为。
绝缘降低绝缘降低是指直流系统所采用的电缆、设备的绝缘电阻由于某种原因低于出厂数值。
这些电缆，设备构成的直流系统的直流电源的正，负极对地绝缘电阻总体上低于充许值。
四、直流绝缘异常常见情况1. 电缆引起故障主要是由于电缆绝缘层的老化或电缆加工、敷设过程中的工作不慎损伤电缆绝缘层造成。
2. 设备引起设备在制造过程中绝缘部分受损或者绝缘材料质量低，经过一段时间之后，薄弱部位就会裸露出来，如果空气潮湿就可能产生直流接地故障。
3. 其他外来物引起外来物包括外来金属碎片、设备的紧固件及小动物躯体等。
五、直流接地故障的危害当直流系统正极接地时，将会有造成保护误动的可能；当直流系统负极接地时，将会有造成保护拒动的可能。
直流系统中有一点接地是不会对直流系统造成直接危害的，但是必须及时消除故障，否则在直流系统中再有一点接地就可能造成对整个电力系统的严重危害。
两点接地可能造成断路器误跳A、B两点，A、C两点，A、D两点，D、F两点接地都可能造成断路器误跳。
两点接地可能造成断路器拒动B、E两点，D、E两点或C、E两点接地都可能造成断路器拒动。
两点接地可能引起熔断器熔断A、E两点接地可能引起熔断器熔断。
当接地点发生在B、E和C、E两点，保护动作时，不但断路器拒动，熔断器熔断，而且还有烧坏断电器触点的可能。
六、直流系统接地故障分析直流系统无论是采用旧式还是新式的绝缘监测装置，都是根据电桥原理，即绝缘监测装置中的Ｔ型网络和直流系统正、负极绝缘电阻构成电桥。
E为直流系统正负极之间电压，R1，R2是桥臂外接电阻，R1=R2有1K，也有,R3是电流继电器的线包直流电阻，有30K，。
将R1、R2、R3、R4、R5采用星形与三角形等效变换后进行接地电阻与正负电压之间的关系分析。
1. 接地阻值与电压偏差关系分析电压偏差越大，接地越严重它们之间有何种关系图3 电桥等效原理图图4 正接地等效原理图R正与R负为R1—R5的等效电阻，系统正常时，R正=R负，V+=V-=110V，当系统正级或负级发生接地或绝缘异常时，其正对地与负对地电压即会发生变化。
如果正极接地电阻为RX，如图4,得：分别以R正=R负=1MΩ，以及R正=R负=50KΩ时正接地电阻为50K时考察电压的变化情况。
平衡电阻为1MΩ时，V+=,V-=平衡电阻为50K Ω时，V+=73V, V-=147V由此可见系统正负极电压偏差程度与接地程度的直接联系是建立在平衡桥处于正常范围之内.当我们分析不同的系统时，不能简单的以电压偏差程度来判断绝缘异常严重程度，在没有确定平衡电阻大小时，它们之间无法一一对应．但对于同一系统，由于其平衡电阻大小是固定的，我们可以定性得出，电压偏差越大，绝缘相对会差．2. 平衡桥的概念正常情况下，直流系统中正负对地是绝缘的，平衡桥即是为了查找直流系统中存在的绝缘降低或接地故障而人为在系统的正对地与负对地加入的两个大小相等的平衡电阻．3. 平衡桥的意义从前面分析可知，对于一个没有平衡电桥，或平衡电桥取值不当的系统，系统电压是无法准确反应出系统对地绝缘状态的，因此，平衡桥在直流系统中将系统对地绝缘阻抗与正负对地电压进行了对应． 4. 平衡桥的选取２２０Ｖ：３０Ｋ－６０Ｋ１１０Ｖ：１０Ｋ－１５Ｋ４８Ｖ：５Ｋ－１０Ｋ5. 系统平衡桥的推导对于一个绝缘正常的系统，往直流屏厂家并没给出确定的平衡桥电阻大小，因此我们并不知道其平衡桥电阻是否处于一个合理范围之内，通常我们可以用如下方法来对平衡电桥进行计算：（1）测量该系统电压为： （2）在该系统正极接入１００Ｋ电阻，测量其正极对地电压为（3）在该系统负极接入１００Ｋ电阻，测量其负极对地电压为则该系统正极对地绝缘阻值与负极对地绝缘阻值分别为：如果该系统没有绝缘异常或接地故障，那么： ＝ 即为该系统的平衡桥电阻。
6.系统接地阻抗的推导如果我们已经知道该系统平衡桥的大小，当该系统出现绝缘异常之后，我们可以通过正负极对地电压来计算该系统的对地绝缘阻值，以图４为例进行计算：图4 正接地等效原理图总V +V -V ））总总1(1001(100--⨯=+--⨯=-++--V V V k R V V V k R +R -R解得：例如：平衡电阻为５０Ｋ时，正极对是电压为８０Ｖ，负极对地电压为１４０Ｖ时，正极接地电阻为：６６Ｋ七、绝缘异常人工故障排除方法变电站的直流接地虽然是复杂的，无论是常规保护还是微机保护，其故障的排除法是一致的。
方法如下:1. 首先确定是正极接地还是负极接地，测量正负极对地电压，有效区分是正极接地还是负极接地。
2. 两段母线之间的区分，使查找的接地不会大范围扩大，确定发生直流接地在哪一段。
3. 如果有直流接地选线的装置，不能准确确定，有误报的现象，请退出运行中的直流接地检测仪。
4. 如果站内二次回路有在施工的或有检修试验的应立即停止，拉开其工作电源，看信号是否消除。
5. 采用分段分部位拉路法，操作电源一定要由蓄电池供电，先停不重要的回路，如信号回路和照明回路等。
拉路法的概念直流接地回路一旦从直流系统中脱离运行，直流母线的正负极对地电压就会出现平衡。
所以人们通常从直流接地回路瞬间停电，确定直流接地-+=V V R R R X 负正//平R R R ==-++-+-•=V V R V R X 平点是否发生在该回路，这就是所谓的“拉路法”。
直流系统是个不间断电源，基于它的特殊性，人们不能随意停电。
近年来随计算机的大量使用，微机保护同样也不允许人们随意断开直流电源。
现场排除故障中，经常发生非正常的闭环回路，采用双电源供电回路，以及变电站在现场施工、扩建、修试过程中遗留了直流负载的信号回路、控制回路和保护回路之间没有区分等等，使直流接地故障查找难度更加困难。
“拉路法”往往造成了控制回路或保护回路跳闸等事故。
拉路法的正确顺序采用拉路寻找分段处理的方法，以先信号和照明部分，后操作部分；先室外部分后室内的原则，应按照下列顺序进行：①断合现场临时工作电源②断合故障照明回路③断合信号回路④断合合闸回路⑤断合附助设备⑥断合蓄电池回路八、电力用直流电源监控装置1. 电力行业标准电力用直流电源监控装置技术要求电力行业标准DL/T856-2004”<<电力用直流电源监控装置>>对直流绝缘检测装置技术要求如下:（1）直流系统发生接地故障或绝缘电阻低于整定值时,直流绝缘检测装置应可靠动作;（2）装置应能测量出直流系统一极或二极绝缘下降和绝缘电阻数值,当低于整定值时应能发出报警信号;（3）检测直流系统支路绝缘的绝缘监测装置应具有以下功能:a) 在线巡检直流支路绝缘状况;b) 显示并记录接地支路编号,极性,绝缘电阻值(测量误差不大于整定值的10%)及发生时间;c) 分别或同时检测直流母线正极,负极绝缘状况,显示并记录接地母线的极性,电阻值及发生时间;d) 具备直流母线的电压监察功能,显示并记录母线电压数值(测量误差不大于整定值的%),具有母线电压越限报警功能;e) 具有直流系统绝缘电阻,母线电压越限定值的设定功能;f) 具有报警延时,信号解除功能和延时断开支路功能(选择项);g) 检测馈线支路数应大于32路,采用传感器,应减少支路电容影响,安装方便;h) 满足与电源监控装置或上位机的通信要求,具有标准的通信接口和通信规约,具有无源输出触点.检测范围a) 绝缘电阻:0-999K;c) 电压: DC 0V-400V.监测精度a) 绝缘电阻:母线测量充许偏差为绝缘报警整定值的+-5%,支路为+-10%;c) 直流电压:在额定电压的90%-130%范围内,测量误差为+%.报警精度:为整定值的+-2%.A/D转换误差:不大于%.遥信正确率:不小于99%。
平均无故障时间(MTBF):正常运行环境下,不小于50000h。
显示功能监控装置应显示下列信息:a) 直流系统母线电压；d) 直流母线电压过高,过低；e) 直流系统接地及位置；数据显示应实时,准确,可靠,清晰,并具备各种信息传输手段,提供打印接口。
2. 直流电源监控装置监测原理及方框图监测原理根据监测原理的不同，直流系统接地监测装置可分为主动式和被动式两种。
主动式需要向系统注入特定的信号，然后通过传感器探测该信号来判统注断接地回路。
被动式不向系入任何信号，直接检测各回路的漏电流来判断接地与否。
被动式监测不发送任何特定信号作为判断基准，而直流系统中又含有各种干扰信号，因此监测难度远大于主动式。
