多米诺喷码机墨线调整
多米诺喷码机操作手册
A系列喷码机 培训手册
培训目录
• 快速操作手册 • 原理培训 • 操作培训 • 维修培训 • 常见故障解析
快速操作手册
• 前面板与控制装置 • 主题菜单键 • 通用键 • 启动 • 关机 • 更换墨水盒和溶剂盒
• 更换主墨水箱 • 清洗打印头 • 主题键菜单 • 创建打印信息 • 屏幕信息和故障
印信息了.
关机
• 按下墨线开/关键2-3秒 钟.
• 检查墨线开/关键的绿 色指示灯开始闪烁.
• 等候至：状态栏信息 变为喷码机关闭.
• 绿色指示灯停止闪烁 并关闭.
• 按下机箱左边的电源 开关.
更换墨水盒和溶剂盒
注意：如果立即进行更换工作,则不必关闭喷码机
更换主墨水箱
1. 关闭喷码机,确 定信息栏状态为 喷码机关闭.
墨路系统示意图
操作培训
• 正常开/关机流程 • 快速开/关机流程
• 常用菜单功能解析
快速开/关机
为加快开/关机速度,避免因频繁开/关机导致墨 水黏度变稀,影响喷码机的正常使用.在停机时间不 超过10分钟以上时可以使用快速开/关机程序对喷码 机进行开启和关闭.多用于需要对喷码机进行简单的 清洁维护时.快速开/关机流程如下：
• 充电槽有墨水 关闭墨线,清洗并吹干充电槽,重新开机.
• 墨水箱空 墨水箱液位低于下限,安装小墨盒或更换新的主墨水箱.
• 溶剂盒空 溶剂箱液位低于下限,安装新的溶剂盒.
• 墨水箱过满 墨水箱液位高于上限,倒出部分墨水.
• 溶剂箱过满 溶剂箱液位高于上限,倒出部分稀释剂.
• 黏度故障 溶剂箱空或者频繁开关机,更换新主墨水箱.
表. • 用光标键将光标条移到需要删除的信息名称上.
多米诺小字喷码机操作指引
喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机，有可能导致回收管和喷嘴堵塞。
2．平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。
注意，偏转板应该是干净干燥的，否则会出现高压故障报警。
3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。
#如果键入的代码不正确，请检查并重新输入。
#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。
其他故障，请联系我们，提供详情。
7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。
9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。
多米诺A100喷码机操作指导书
多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A－100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个，光标键 4 个，加减键 2 个，开关机键 1 个（一键开关机），字符键 36 个，功能选择键 4 个，翻页键 2 个。
2. 认识屏幕1屏幕说明： A. B. C. D. E. F. G. 3. 提示栏：先是目前的警告或者故障。
如，请添加新的溶剂盒。
可按下空格键消除提示。
如果有多条警告，则会更具重要性一次显示，需要多次按下空格键确认。
状态栏：可以显示喷码机目前的状态。
如，喷码机关闭；喷码机已可以打印；工作区：按下不同的主题键会显示不同的工作区域。
信息栏：提供简单的信息提示。
如，以可以打印此信息屏幕序号：先是当前屏幕的序号。
翻页：可按下屏幕下方对应的键，对当前屏幕进行翻页。
功能选择：可按下屏幕下方的对应键，进行各种操作。
常用键介绍A.8 个主题键屏幕锁定键：可以用密码保护其他主题键维修键：可进入喷码机服务菜单信息编辑键：可进入信息编写菜单信息储存键：可进入信息储存选择，图案创建等2存储卡菜单键：可进行存储卡操作，对用户基本上没有用处。
打印设置菜单键：可进入打印设置菜单。
对打印的信息进行各种设置，比如打印延时，翻转打印。
机器设置菜单键：可进入机器设置菜单。
比如修改机器时钟，更换墨水等打印监视键：只有在机器正在打印的时候，显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右，可开机或者关机（一键开机）左边绿色代表电源。
红色为红色警报灯。
黄色为橙色警报灯。
绿色为墨线状态灯。
C.字符删除键字符删除键：在编写信息是想删除某些字符的话，可以用此键并配合光标键完成操作。
3一、开关机开机 1. 按下机器左侧的电源按钮。
多米诺A系列操作手册
目录一、机器开关机操作 (4)、开机操作 (4)、关机操作 (4)二、面板操作 (5)、认识键盘 (5)、认识屏幕 (5)、常用键介绍 (5)三、界面操作 (6)编辑信息 (6)输入信息 (6)打印时钟 (7)插入序列号 (7)复位序列号 (8)信息储存 (8)选择打印信息 (8)打印设置 (9)打印字高设置 (9)打印字宽设定 (9)机器的设置 (10)时间格式化 (10)机器维修 (10)分裂调整 (10)调整调制电压 (11)墨水的压力调整 (11)墨线调整 (12)墨线调整示意图 (12)标准墨线的位置 (12)打印头清洗 (12)清洗图示 (12)喷嘴板拆洗 (13)拆洗充电槽 (13)四A系列喷码机的结构 (14)打印头 (14)墨滴发生器 (14)喷嘴 (14)充电槽 (14)高压极板 (14)回收管 (14)喷头电磁阀 (15)加热器 (15)墨水系统 (15)墨水箱 (15)溶剂箱 (15)泵组件 (15)减压阀 (16)电磁阀 (16)粘度计 (16)文氏管 (17)压力传感器 (17)过滤器 (17)冷凝器 (17)墨水温度传感器 (17)墨水管路的分析 (18)主回路 (18)供墨回路 (18)粘度计检测回路 (18)溶剂添加回路 (19)自动清洗回路 (19)电子系统 (20)主控板 (20)击打控制板 (20)打印控制 (20)显示面板 (21)外接口板 (21)墨水接口板 (21)电子系统各接口介绍 (21)外部接口板 (21)打印控制板 (22)墨水系统接口板 (22)五故障查询 (23)简单的故障排查 (23)高压故障 (23)充电故障 (23)充电相位检测故障 (24)回收管故障 (24)墨水粘度故障 (24)打印字符不完整 (25)远离回收口侧丢点 (25)打印字符变形 (25)回收口积墨 (25)一、机器开关机操作、开机操作按下箱体左侧的按钮（1）代表墨线打开/关闭的绿灯开始闪烁。

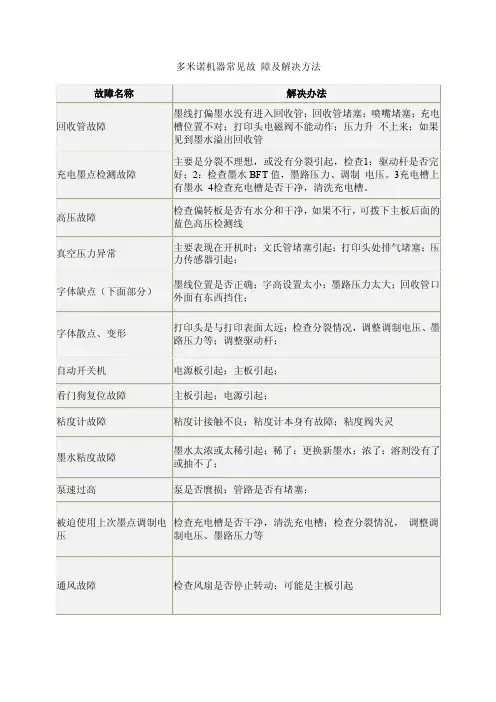

多米诺喷码机常见故障及解决方法
多米诺机器常见故障及解决方法故障名称解决办法
回收管故障墨线打偏墨水没有进入回收管；回收管堵塞；喷嘴堵塞；充电槽位置不对；打印头电磁阀不能动作；压力升不上来；如果见到墨水溢出回收管
充电墨点检测故障主要是分裂不理想，或没有分裂引起，检查1：驱动杆是否完好；2：检查墨水BFT值，墨路压力、调制电压。
3充电槽上有墨水4检查充电槽是否干净，清洗充电槽。
高压故障检查偏转板是否有水分和干净，如果不行，可拨下主板后面的蓝色高压检测线
真空压力异常主要表现在开机时：文氏管堵塞引起；打印头处排气堵塞；压力传感器引起；
字体缺点（下面部分）墨线位置是否正确；字高设置太小；墨路压力太大；回收管口外面有东西挡住；
字体散点、变形打印头是与打印表面太远；检查分裂情况，调整调制电压、墨路压力等；调整驱动杆；
自动开关机电源板引起；主板引起；
看门狗复位故障主板引起；电源引起；
粘度计故障粘度计接触不良；粘度计本身有故障；粘度阀失灵
墨水粘度故障墨水太浓或太稀引起；稀了：更换新墨水；浓了：溶剂没有了或抽不了；
泵速过高泵是否麿损；管路是否有堵塞；
被迫使用上次墨点调制电压检查充电槽是否干净，清洗充电槽；检查分裂情况，调整调制电压、墨路压力等
通风故障检查风扇是否停止转动；可能是主板引起。
DOMINO A系列喷码机操作规程
DONINO A系列喷码机操作规程一、启动1、打开电源开关2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为Pinter off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、按住墨线开关按钮2—3秒6、等候至状态信息条变为ready to print（做好打印准备）7、绿色指示灯亮起8、打印机现在已经准备好打印信息了。
二、关机1、按住墨线开关按钮2—3秒2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为printer off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、关闭电源开关三、更换稀释剂盒和墨水盒1、转动并取出空墨水盒或稀释剂盒2、切开新墨水盒或稀释剂盒盖的封口3、向下压紧并安装好墨水盒或稀释剂盒四、更换主墨水箱1、关闭打印机墨线2、按下“机器设置”3、选择“更换墨水箱”4、输入墨水箱标签上的“质量代码”5、选择确定6、按下“锁定”7、关闭打印机主电源8、取下墨水模块9、取出旧墨水箱10、安装新墨水箱五、清洁打印头1、关闭墨线2、取下打印头保护套3、用清洗液冲洗偏转板4、用清洗液冲洗回收槽（注意：严谨用清洗液冲洗墨滴发生器和充电槽）5、用干布擦干所有零件六、选择和打印储存信息1、按下信息存储键2、按下滚动键移动键选项，并找到选择信息。
3、按下选择信息下面的键，屏幕显示信息列表，4、用光标键把突显条移动道要求的信息的名称处，从键选项中选择OK确定，5、此时屏幕只显示被选中的信息名称。
按下信息编辑器，屏幕显示完整的信息。
6、从键选项中选择打印信息，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。
七、创建、存储和打印信息1、按下信息贮存键，2、按下标签下面的键，从键选项中选择新信息，并创建新的信息。
3、按下信息贮存键，再按下标签下面的键，4、从键选项中选择保存信息，键入信息名称后按下标签下面的键，5、从键选项中选择OK确定即完成保存信息。
6、从选项中选择“打印信息”，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。
多米诺小字喷码机操作指引
喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机，有可能导致回收管和喷嘴堵塞。
2．平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。
注意，偏转板应该是干净干燥的，否则会出现高压故障报警。
3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。
#如果键入的代码不正确，请检查并重新输入。
#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。
其他故障，请联系我们，提供详情。
7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。
9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。
喷码机墨线和断点的调整
喷码机墨线和断点的调整
现在市面上的喷码机型号众多，但大体的喷印原理大同小异，就是在一定的压力下，墨水经喷腔组件前方的小孔射出形成墨线，同
时晶振高速纵向振荡，使墨线分裂成一系列大小和间距相等的墨点，墨点在经过充电极会被充上电，充电大小由机器内部微处理器控制，被充了电的墨点经过检测极反馈信号给内部微处理器已保证墨点的
充电和分裂是同步的，被充电的墨点经过高压板时由于静电场作用
会发生偏转，而偏转的墨点会打印在喷印物的表面，形成字符或者
图案，而未使用的墨点会将由回收器手机送回机器内。
由以上喷印原理可以看出喷码机墨线的调整和墨点的分裂充电就
成为能否正常工作的关键。
第一步墨线的调整：墨线的正常位置一
般处于充电极空隙的正中，从检测极的中间通过，离检测极大约
1mm左右；墨线在墨水回收器的位置为：墨线的左右位置是在回
收器中心偏向高压板侧三分之二，前后位置是墨水回收器中心。
如果墨线位置偏离中心太多或者墨线无法调回回收器内，一般是
由于喷嘴部分堵塞的原因，停墨后拆下喷嘴清洗疏通后便能正常，
回收器的位置在工厂是经过专门校准的，严禁用外力改变回收器的
位置。
第二步断点的调整：断点是设置喷腔上压电陶瓷的调制电压，使
墨点的断裂时间发生变化，从而影响到打印效果，断点的设置以及
充电情况要用随机配置的放大镜观察。
一般墨线在进入充电极之前
是一连串的墨点，墨点和墨点之间有一条很细的墨线连着，当经过
充电极的时候会变成一个一个的小圆点，圆点之间没有任何墨线或
者毛刺连着，它们之间的间隙是均匀的，调整断点的设定值可以改
变墨点与墨点之间的距离，如果发现墨点不圆或者墨点有毛刺，都可以通过调整断点设定值来完成。
DOMINO喷码机基本操作规程
DOMINO喷码机基本操作规程
一、开机操作
按下箱体左侧的按钮
●代表墨线打开/关闭的绿灯开始闪烁。
●状态拦显示“机器初始化”
●状态拦显示变为“喷码机关闭”，绿灯停止闪烁而关闭。
按下墨线打开/关闭按扭2—3秒，直到听到“哔”的一声响。
●状态拦显示信息“正在开机”。
●代表墨线打开/关闭的绿灯开始闪烁。
●状态拦显示变为“喷码机可以打印”，绿灯长亮。
二、关机步骤
按下墨线打开/关闭按扭2—3秒，直到听到“哔”的一声响（关机是自动执行的，大约3分钟）。
●状态拦显示“正在关机”。
●代表墨线打开/关闭的绿灯开始闪烁。
状态拦显示变为“喷码机关闭“，绿灯停止闪烁而关闭。
按下箱体左侧的按钮关闭机器。
三、清洗喷头
清洗喷头必须关闭喷码机！
方法如下：
把喷头从保护套中拉出，用正确的清洗液冲洗回收管、高压极板和充电槽上的积墨。
然后用压缩空气或小皮球将喷头吹干，将喷头小心的放入保护套中，固定好。
重新开起喷码机，试喷印。
多米诺喷码机简要操作手册
多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。
•开机（快速开机）观察机器是否正常。
注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。
•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。
•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。
开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。
•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。
•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。
