第一章 电子系统设计(1)
电子系统设计知识点

电子系统设计知识点电子系统设计是指在电子技术领域中,通过理论与实践相结合,采用适当的设计方法和技术,设计出满足特定功能需求的电子系统的过程。
电子系统设计涉及到多个知识领域,包括电路设计、信号处理、通信原理等。
下面将介绍一些电子系统设计中的重要知识点。
一、模拟电路设计在电子系统设计中,模拟电路设计是基础且重要的一部分。
模拟电路是以连续时间和连续幅度的信号为基础,使用电子元器件构建的电路。
模拟电路设计的主要内容包括放大器设计、滤波器设计、稳压电源设计等。
设计时需要考虑电路的性能指标,如增益、带宽、失真等,以及电路的稳定性和可靠性。
二、数字电路设计数字电路设计是指采用逻辑门、触发器、计数器等数字元件和数字电路模块,通过逻辑运算和时序控制等方式实现逻辑功能的电路设计。
数字电路设计的主要内容包括逻辑门电路设计、时序电路设计和组合电路设计等。
设计时需要考虑电路的逻辑功能是否满足需求,电路的功耗和噪声等因素。
三、嵌入式系统设计嵌入式系统设计是指将计算机技术与电子技术相结合,将计算能力和控制能力嵌入到各种电子设备中,实现特定功能的系统设计。
嵌入式系统设计的主要内容包括微控制器选择与应用、实时操作系统设计、接口设计等。
设计时需要综合考虑系统的计算能力、存储空间、接口要求以及功耗等因素。
四、通信系统设计通信系统设计是指用来传输信息的电子系统的设计。
通信系统设计的主要内容包括调制解调器设计、编码译码器设计、信道编码与纠错设计等。
设计时需要考虑信号传输的可靠性、抗干扰能力以及系统的带宽和速率等。
五、电源系统设计电源系统设计是指为电子设备提供稳定、可靠的电源的设计。
电源系统设计的主要内容包括直流电源设计、交流电源设计、电池管理系统设计等。
设计时需要考虑电源的输出稳定性、效率和噪声等指标。
六、硬件描述语言(HDL)硬件描述语言(HDL)是一种用于电子系统设计的计算机语言。
HDL可以描述电路的结构和行为,用于模拟和验证电子系统设计。
硬件描述语言

系统级描述语言(SLDL)
18
9
1.3
(1) System C
System C (IEEE1666)由一组描述类库和一个包含仿真核的库组成。 在用户的描述程序中,必须包括相应的类库,可以通过通常的ANSI C++编 译器编译该程序。System C提供了软件、硬件和系统模块。用户可以在不 同的层次上自由选择,建立自己的系统模型,进行仿真、优化、验证、综 合等等。
2. 行为设计
用HDL语言描述系统数学模型
3. 功能仿真
仿真的目的是验证;行为级仿真以验证给定的行为描述是否能够实现所 需的功能
6
3
1.1
4. 逻辑综合
目的是转化与优化,将RTL级HDL代码映像到具体的综合库上加以实现。 实现逻辑综合的前提是有逻辑综合库(已含有门级延时、单元面积、 扇入扇出系数等工艺参数)。逻辑综合与优化的约束条件:速度,面 积,工艺,功耗,负载,电路的编程资源。
3
1.1
二.电子系统设计方法的发展
随着电路规模的增大,计算机辅助设计手段在集成电路设计中起着越 来越重要的作用
手工设计
CAD(Computer Aided Design) CAE(Computer Aided Engineering) 设计后端工具,如提供PCB、 布局布线、芯片版图绘制等 设计前端工具,如仿真工具, 综合工具等 包括上述的CAD、CAE工具 系统级的抽象描述,混 合仿真工具
13
1.2
4. 其它HDL
ABEL-HDL --早期的硬件描述语言。 从早期可编程逻辑器件(PLD)的设计中发展而来。 AHDL--(Altera HDL) 是ALTERA公司发明。特点是非常易学易用。 它的缺点是移植性不好,通常只用于ALTERA自己的开发系统。
电子系统设计方案(PDF 66页)

UI
C1
1 C2
0.33F 1µF
UO
+
+
W7805 稳压器基本接线图
W7905 稳压器基本接线图
电容C1——防止自激振荡。 0.1F ~ 0.33F 电容C2——减小高频干扰,改善瞬态特性。1F
输入与输出之间的电压差不得低于2V
2)提高输出电流的电路
VD 的作用:补偿三极管的发射结电压,使电路输出 电压等于三端集成稳压器的输出电压。
第一节 78/79系列三端稳压器
一、 78系列三端稳压器 78L×× 输出电流100mA 78M×× 输出电流500mA 78×× 输出电流1000mA 标称输出电压:5、6、7、8、9、10、12、
15、18、24。
表2.1 三端稳压器的基本技术指标
项目
符号 78L 78M 78 79L 79M 79 单位
1 W78XX
3
+
C1
2
C2
0.33F
1F
UI
0.33F
1F
_
C1
1
C2
2 W79XX 3
+UO RL1
RL2 -UO
正负电压同时输出电路
4 三端固定稳压器使用注意事项
1)防止输入输出接反,损坏器件; 2)防止稳压器浮地故障; 3)如果输出电压|V0|〉7V,应接保护二极
管 4)输入电压不能超过允许最高输入电压
3)提高输出电压的电路
UO UO U Z
UO
(1
R2 R1
)U O
4)使输出电压可调的电路
射极跟随
因为 U A
R2 R3 R1 R2 R3
UO
UO U A UO
电子系统设计——第1章电子系统设计方法(讲稿)-0共79页文档

《电子系统设计》 渤海大学工学院
TM
9
9
电子系统的设计
1、一般方法
自顶向下的设计方 法
自底向上的设计方 法
以自顶向下方法为 主导,并结合使用 自底向上的方法
何谓顶? 顶——系统的功能
何谓底? 底——最基本的元、器 件,甚至是版图
《电子系统设计》 渤海大学工学院
TM
10
元、器件
版图
《电子系统设计》 渤海大学工学院
TM
12
12
电子系统的设计
自上而下法的要领
从顶层到底层 从概括到展开 从粗略到精细
《电子系统设计》 渤海大学工学院
TM
13
13
电子系统的设计
自上而下法遵循的原则
(1)正确性和完
备性原则
(2)模块化,结
构化原则
(3)问题不下放
原则
(4)高层主导原
《电子系统设计》 渤海大学工学院
TM
47
47
各种电子系统设计步骤综述
车速及路程计算模块:采用断续式光电开关,在车轮上均匀分 布遮光条,车轮转动产生脉冲。 躲避障碍物模块:采用超声波测距,由于障碍物随机放置,测 试后躲避障碍物的模糊控制较为复杂。由于障碍物在两个方形障 碍区内,可依靠光源指示行走。 电源模块:单一电源供电,由于电机启动瞬间电流大,将造成 电源系统的不稳定,可能会影响系统正常工作。双电源供电,将 电机驱动电源与单片机、传感器等电路的供电系统隔离,提高系 统的可靠性。
《电子系统设计》第1章 电子系统设计导论
渤海大学工学院TM 学院
1
电子系统概述
1、定义 1)、系统的定义
系统是由两个以上

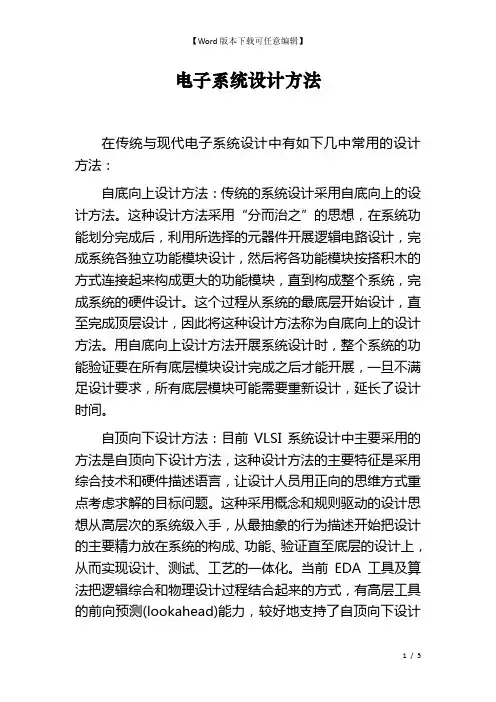

电子系统设计方法

电子系统设计方法在传统与现代电子系统设计中有如下几中常用的设计方法:自底向上设计方法:传统的系统设计采用自底向上的设计方法。
这种设计方法采用“分而治之”的思想,在系统功能划分完成后,利用所选择的元器件开展逻辑电路设计,完成系统各独立功能模块设计,然后将各功能模块按搭积木的方式连接起来构成更大的功能模块,直到构成整个系统,完成系统的硬件设计。
这个过程从系统的最底层开始设计,直至完成顶层设计,因此将这种设计方法称为自底向上的设计方法。
用自底向上设计方法开展系统设计时,整个系统的功能验证要在所有底层模块设计完成之后才能开展,一旦不满足设计要求,所有底层模块可能需要重新设计,延长了设计时间。
自顶向下设计方法:目前VLSI系统设计中主要采用的方法是自顶向下设计方法,这种设计方法的主要特征是采用综合技术和硬件描述语言,让设计人员用正向的思维方式重点考虑求解的目标问题。
这种采用概念和规则驱动的设计思想从高层次的系统级入手,从最抽象的行为描述开始把设计的主要精力放在系统的构成、功能、验证直至底层的设计上,从而实现设计、测试、工艺的一体化。
当前EDA工具及算法把逻辑综合和物理设计过程结合起来的方式,有高层工具的前向预测(lookahead)能力,较好地支持了自顶向下设计方法在电子系统设计中的应用。
层次式设计方法:它的基本策略是将一个复杂系统按功能分解成可以独立设计的子系统,子系统设计完成后,将各子系统拼接在一起完成整个系统的设计。
一个复杂的系统分解成子系统开展设计可大大降低设计复杂度。
由于各子系统可以单独设计,因此具有局部性,即各子系统的设计与修改只影响子系统本身,而不会影响其它子系统。
利用层次性,将一个系统划分成若干子系统,然后子系统可以再分解成更小的子系统,重复这一过程,直至子系统的复杂性到达了在细节上可以理解的适当的程度。
模块化是实现层次式设计方法的重要技术途径,模块化是将一个系统划分成一系列的子模块,对这些子模块的功能和物理界面明确地加以定义,模块化可以帮助设计人员说明或明确解决问题的方法,还可以在模块建立时检查其属性的正确性,因而使系统设计更加简单明了。
电子系统设计课程设计通信

电子系统设计课程设计通信一、课程目标知识目标:1. 学生能够理解通信电子系统的基本原理,掌握系统设计的基本流程和方法。
2. 学生能够掌握常用电子元器件的原理及在通信系统中的应用。
3. 学生能够运用所学的理论知识,分析并解决实际通信电子系统设计中的问题。
技能目标:1. 学生能够运用相关软件工具进行通信电子系统的原理图绘制和电路仿真。
2. 学生能够独立完成一个小型的通信电子系统设计与搭建,具备实际操作能力。
3. 学生能够通过团队协作,进行项目报告撰写和成果展示,提高沟通与表达能力。
情感态度价值观目标:1. 培养学生对电子工程领域的兴趣,激发他们探索未知、创新实践的热情。
2. 培养学生具备良好的团队合作精神,尊重他人意见,学会倾听和沟通。
3. 培养学生关注社会发展,认识到通信技术在国家和民生中的重要作用,增强社会责任感。
本课程结合电子系统设计与通信技术,注重理论联系实际,培养学生具备实际操作和创新能力。
针对高中年级学生的特点,课程内容以实用性为主,注重培养学生的动手实践能力和团队协作精神。
在教学过程中,要求教师关注学生的学习进度,及时调整教学策略,确保课程目标的实现。
通过本课程的学习,使学生能够掌握通信电子系统设计的基本方法,提高他们在实际工程应用中的竞争力。
二、教学内容本课程教学内容主要包括以下几部分:1. 通信电子系统基本原理:介绍通信系统的基本概念、分类及性能指标,分析模拟通信与数字通信的区别及联系。
2. 常用电子元器件:讲解常用电子元器件的原理、特性及其在通信系统中的应用,如放大器、滤波器、调制器等。
3. 通信电子系统设计方法:学习通信电子系统设计的基本流程、方法及注意事项,包括系统需求分析、方案设计、电路仿真等。
4. 电路设计与仿真:教授如何使用相关软件工具(如Multisim、Protel等)进行原理图绘制、电路仿真及PCB设计。
5. 实践项目:分组进行通信电子系统设计与搭建,培养学生动手实践能力,包括小型无线电发射与接收系统、信号发生器等。
电子系统设计课程设计

电子系统设计 课程设计一、课程目标知识目标:1. 让学生掌握电子系统的基本组成、工作原理和设计方法;2. 使学生了解常见电子元器件的功能、特性和应用;3. 引导学生理解电子系统设计中涉及的数学和物理知识。
技能目标:1. 培养学生运用所学知识进行电子系统方案设计的能力;2. 提高学生动手实践能力,能独立完成简单电子系统的搭建和调试;3. 培养学生运用相关软件(如Multisim、Protel等)进行电路仿真和PCB设计的能力。
情感态度价值观目标:1. 培养学生对电子技术的兴趣和热情,激发创新精神;2. 培养学生严谨的科学态度和团队协作精神,养成良好的学术道德;3. 引导学生关注电子技术在日常生活和社会发展中的应用,提高社会责任感。
本课程针对高年级学生,具有较强的理论性和实践性。
结合学生特点,课程目标注重培养学生的动手实践能力和创新能力,使学生在掌握基本理论知识的基础上,能够独立设计和实现简单的电子系统。
通过本课程的学习,为学生进一步深造和从事电子技术领域工作打下坚实基础。
二、教学内容1. 电子系统的基本概念与组成:包括电子系统的定义、分类、基本组成部分及其功能;- 教材章节:第一章 电子系统概述2. 常见电子元器件:电阻、电容、电感、晶体管、集成电路等,讲解其工作原理、特性参数和应用实例;- 教材章节:第二章 常用电子元器件3. 电子系统设计方法:讲解电子系统设计的基本流程、步骤和方法,包括需求分析、方案设计、电路仿真、PCB设计等;- 教材章节:第三章 电子系统设计方法4. 电子系统实践:结合实际案例,指导学生进行电子系统设计、搭建和调试;- 教材章节:第四章 电子系统实践5. 相关软件应用:介绍Multisim、Protel等软件在电子系统设计中的应用,进行电路仿真和PCB设计;- 教材章节:第五章 电子设计自动化6. 课程总结与拓展:对所学知识进行总结,探讨电子系统设计的发展趋势和新技术。
教学内容安排和进度:本课程共计16学时,分配如下:- 第1-2学时:电子系统概述- 第3-4学时:常用电子元器件- 第5-6学时:电子系统设计方法- 第7-10学时:电子系统实践- 第11-14学时:相关软件应用- 第15-16学时:课程总结与拓展教学内容注重理论与实践相结合,使学生能够系统地掌握电子系统设计的相关知识,提高实际操作能力。
第1章 电子系统设计概述

第1章电子电路设计概述1. 1 电子系统的基本概念所谓电子系统是指由一组电子元件或基本电子单元电路相互连接、相互作用而形成的电路整体,能按特定的控制信号,去执行所设想的功能。
一般按电子系统所处理加工完成信号的不同,可分为模拟电子系统、数字电子系统和数字一模拟混合电子系统。
1. 1. 1 模拟电子系统模拟电子系统的主要功能是对模拟信号进行检测、处理、变换和产生。
模拟信号的特点是,在时间上和幅值上均是连续的,一在一定的动态范围内可能任意取值。
这些信号可以是电量(如电压、电流等),也可以是来自传感器的非电量(如温度、压力、流量等)。
组成模拟电子系统的主要单元电路有放大电路、滤波电路、信号变换电路、驱动电路等。
图1-1 为低频功率扩音系统框图,它由话筒、音频放大器、扬声器和电源组成。
图1-1 低频功率扩音系统框图当人们对着话筒讲话时,话筒将声音高低强弱的变化,转换成相应的电信号。
由于该信号非常微弱,必须经过音频放大器的放大,才能驱动扬声器。
音频放大器一般由前置放大、电压放大和功率放大电路组成下通过前置放大、电压放大单元电路,提高信号电压;通过功率放大电路,可提高所需的输出功率。
随着集成电路技术的发展,对于一个小功率的扩音系统,完全可用一片集成电路来实现。
对于更复杂的模拟电子系统,可以用几片集成电路再加上分离元件和电路单元来实现。
本书将从工程实践的角度出发,对组成模拟电子系统的典型单元电路、常用模拟集成电路将作详细的分析,同时讲述构成模拟电子系统的设计方法。
1. 1. 2 数字电子系统由若干数字电路和逻辑部件组成,处理及传送数字信号的设备称为数字系统。
数字信号的特点是不随时间作连续变化。
一个复杂的数字电子系统可分解为控制器加若干个子系统。
这些子系统完成的逻辑功能比较单一,一般由中、大规模集成电路实现,如存储器、译码器、数据选择器、加法器、比较器、计数器等。
数字电子系统中必须要有控制器,控制器的主要功能是来管理各个子系统之间的互相操作,使它们有条不紊地按规定的顺序操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.系统的EDA工具设计流程
EDA设计特点
描述各单元之间的互连关系或协议 1)系统的结构设计 确定系统与外部系统的互连方式与协议. 2)子系统,模块级的结构设计 功能框图 电路图 文字说明 3)模拟仿真验证
设计步骤(续)
3.物理描述与设计
实现结构的具体形式,技术,工艺
1)传统的PCB电路板 2)PLD逻辑器件 3)VLSI 版图,外形尺寸,材料,屏蔽,散热等等
➢ 优点:为设计人员提供了一个完整的系统设计环境, 使人们摆脱了手工设计所带来的各种弊端;
使得设计者可以集中精力于系统的高层设计,诸如算法、功能等 概念设计方面,而把大量的具体设计过程留给EDA软件去完成;
改变了传统设计过多地依赖设计者的知识和经验,在EDA软件中 集成了大量的成熟经验、算法及工具,
集成稳压器符号
外形图
不同型号、不 同封装的稳压 器三个电极的 位置不一样
线性三端集成稳压器的分类
按输出方式:
1. 三端固定正输出集成稳压器,国标型号为CW78 2. 三端固定负输出集成稳压器,国标型号为CW79 3. 三端可调正输出集成稳压器,国标型号为CW117 4. 三端可调负输出集成稳压器,国标型号为CW137 5. 三端低压差集成稳压器
每6年增加10倍; 2.产品的上市时间与市场寿命减小,竞争加剧;
(硬件工程师:从事电路、电气等设计,设计难度降低,综合 素质提高)
系统定义
❖什么是系统?
系统是由两个以上各不相同且相互联系,互相制约 的单元组成的,在给定环境下能够完成一定功能的 综合体。
这里所说的单元,可以是元件,部件或子系统。
一个系统又可以是另一系统的子系统。
电子系统定义
将由电子元器件或部件组成的,能够产生、 传输或处理电信号及信息的客观实体称为电子系 统。
通常可以完成一个特定功能的完整的电子装 置都可称为电子系统;
➢电子系统有大有小,大到航天飞机的测控系统、 小到出租车计价器,它们都是电子系统。
复杂结构的电子系统
电子系统、网络、电路的区别和联系
电路也称为电网络。研究抽象规律采用网络,讨论具体 问题则为电路。
保证了设计的可靠性及水平,加速了设计速度,满足了日益复杂 的设计需要。
➢ 局限:目前还只限于数据处理、通信及多媒体领域。
电子系统设计的一般详细步骤
1、总体方案确定 根据任务书功能和指标拆分系统,画出总体设计框图,通过论证,
选择最优方案。 2、单元电路设计
尽可能选择现有的、成熟的器件、部件及电路,注意各个器件 之间的接口电平匹配、速度匹配等;选择统一的供电电源;尽量 选择集成电路,减小体积,提高可靠性。 3、参数计算
系统设计的一般原则(续)
(3)实用性和经济性 满足系统基本功能和性能指标的前提下,具有良好的性价比。 (4)可扩展性和易维护性 设计的单元电路模块化、系列化,使系统进行升级时,能保护 原有资源,降低系统维护的复杂性,提高效率。
1.3 电子系统设计步骤
电子系统设计的一般步骤 ➢ 1.行为描述与设计 ➢ 2.结构描述与设计 ➢ 3.物理描述与设计
5种子系统基本类型:
1.模拟子系统 2.数字子系统 3.模拟,数混合子系统 4.微处理器子系统 5.DSP子系统
1.2 电子系统设计方法
自顶向下或从上到下
接口
具体描述(模块化)
设计人员首先根据对设计要求的理解及系统可能的工作方式、结构 等知识,构成系统总体框图;(系统级)
根据设计要求及指标,规定每个子系统的性能指标,并对总体框图 中的每一个方框(子系统) 进行分析及设计;
始有软、硬件的分工安排,再分别进行硬件设计和软
件设计;
➢当代设计方法是使用EDA软件工具。
系统设计的一般原则
任何一个系统设计应遵循一定的原则、标准和规范,电子系统 设计的原则如下:
(1)兼顾技术的先进性和成熟性 电子系统的设计要适应技术发展的潮流,是系统保持长时间 的先进性和实用性,同时兼顾技术的成熟性,缩短开发周期。 (2)安全、可靠和容错性 采用成熟的技术、器件和部件,保证系统的可靠、稳定和安全, 同时系统具备一定的容错性,能适应各种不同的应用和操作环境。
适用于大型的、 复杂的系统设计
遵循原则
➢ (1)合理性和完整性原则 ➢ (2)结构化和模块化原则 ➢ (3)问题不下放原则 ➢ (4)高层主导原则 ➢ (5)直观性、清晰性原则
自底向上或从下到上
特点
自底向上的缺点:
部件设计在先,设计系统时将受这些部件的限制,影响: 系统性 易读性 可靠性 可维护性
自底向上的优点:
可利用前人的设计成果,减少重复劳动,提高效率
适用于简单的电子系统
自顶向下与自底向上相结合
主
辅
自顶向下设计过程
➢理论设计——自上而下; ➢实际制作——采购器件、设计印刷电路板,装配、调试; ➢各种文档资料整理——设计报告、测试报告、使用说明 书等。
应该注意的是:
设计过程:
➢复杂型电子系统应包括有软、硬件两部分,设计开
对于复杂的子系统还可以继续分解、细化,直到每个方框(功能模 块)都可以用一种或一种以上的方法加以实现;
每一个功能模块一定要落实到集成电路层次,同时规定一些关键器 件的指标以保证该子系统(或模块)性能指标的实现。
优点
运用概念(抽象)描述,分析设计对象,不过早考虑具 体电路、元器件和工艺。
过程:抓主要矛盾,逐步细化、分解
一般系统是比网络或电路更复杂、规模更大的组合体。 有时简单的网络或电路可以称之为系统,我们可以采用 研究系统的方法和观点来研究它们。
例:RC电路
网络分析: 研究各支路、回路电流/电压 系统分析: 研究如何构成微积分运算器(系统)
积分电路
微分电路
电子系统的组成框图
❖电子系统的基本组成 开环(如:数字温度计) 闭环(如:冰箱)
根据指标计算电路的各项参数,例如:电流、增益、振荡频率、 截止频率等等,并留有适当的余量。
电子系统设计的一般详细步骤(续)
4、元器件选择 根据器件的各项参数如频率、环境温度、成本等因素考虑,优
先考虑集成芯片。 5、计算机模拟仿真和实验
绘制电路前,对关键电路进行用EDA模拟仿真和实验,验证各 项技术指标,如:品质因素、失真度等等。 6、绘制电路图
按级别:
1---为军品级;2---为工业品级;3---为民品级。 军品级为金属外壳或陶瓷封装,工作温度范围-55℃~150℃; 工业品级为金属外壳或陶瓷封装,工作温度范围-25℃~150℃; 民品级多为塑料封装,工作温度范围0℃~125℃。
三端稳压器的应用
W7900系列稳压器外形及接线图
-10V 2 W7905 3 -5V
VO
= VREF
+ VREF R1
RP
Ia RP
1.25 (1
RP ) R1
利用三端集成稳压器组成恒流源
三端集成稳压器做恒流源电路如下:
7805稳压器做恒流源
317稳压器做恒流源
单电源实际应用举例
双电源实际应用举例
设计步骤(续)
1.行为描述与设计
描述系统的各项功能、技术指标
举例: 移动电话的功能:通话功能,来电显示,存储,时钟,网络,声控录音,游
戏等
性能指标:接收/发射频率,调制方式,待机时间,连续通话时间,电池电
压 ,尺寸重量等等
整理技术要求, 划分总体框图,确定技术指标
设计步骤(续)
2.结构描述与设计
系统集成及应用
考核方式
平时加作业 实 验 期末考试
20% 25% 55%
第一章 电子系统设计导论
➢ 1.1 电子系统概述 ➢ 1.2 电子系统的设计 ➢ 1.3 电子系统设计步骤 ➢ 1.4 线性电源设计
1.1 电子系统概述
当今电子产品的两大特点: 1.产品的复杂性加深,根据Moore定律IC的复杂性大约
用EDA软件绘制电路图,并制作实物版图。 7、组装、调试及撰写设计报告
1.4 线形电源设计
整流电路是将工频交流电转为具有直流电成分的脉动直流电。 滤波电路是将脉动直流中的交流成分滤除,减少交流成分,增加 直流成分。 稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电 压。
三端集成稳压器
将串联稳压电源和保护电路集成在一起就是集成稳压器,集成 稳压器只有三个:输入端、输出端和公共端,称为三端集成稳压器, 如下:
电子系统的功能分类(了解)
测控系统:如工业生产控制等; 测量系统:如电量及非电量的精密测量等; 数据处理系统:如语音、图像、雷达信息处理等; 通信系统:如数字通信、微波通信等; 计算机系统:计算机本身就是一个电子系统; 家电系统:如多媒体彩电、数字式视频光盘机等。
实例-通信系统
子系统基本类型
复杂电子系统结构层次:
总体示意图
实现给定规 范与结功构能级的 子系统、部 件或元件及 其互联方式
系统级 子系统级
部件级 元件级
用户需求变
为行技为术级规范 与功能描述
用一定材料与 工物艺理实级现结构
电子系统设计EDA技术
1.EDA技术的发展
EDA技术是从二十世纪集成电路问世起(60年代),经历了CAD (70年代),CAE(辅助工程,80年代)发展阶段,到90年代进 入EDA阶段。
➢ 模拟系统;
纯硬件系统
➢ 数字系统;
软硬结合系统
电子系统类型(了解)
❖实现电子系统的器件
➢ 中大规模或超大规模集成电路(VLSI); ➢ 专用集成电路; ➢ 可编程器件; ➢ 少量分立元件和机电元件。
