SGW链路不通引起的无线接通率偏低案例分析
【现象描述】
6月7日对南宁移动LTE全网站点进行KPI统计时，发现部分站点在6月6日（10：00-11：00）时间段内无线接通率偏低，其中部分小区无线接通率仅有5.25%，部分站点无线接通率指标情况如下：
无线接通率：
无线掉线率：
切换成功率：
切换成功率主要通过话务统计获得，根据区公司推荐的公式为：
无线接通率=[RRC连接建立次数]/[RRC连接请求次数（不包括重发）]*[E-RAB建立成功总次数]/[E-RAB建立尝试总次数]*{100}。
从以上KPI指标统计情况可以看出以上小区RRC连接建立成功率、切换成功率、无线掉线率指标均无明显异常，无线接通率偏低主要是因为E-RAB建立失败引起。
通过OMC920提取E-RAB建立失败小区原因如下：
1)eNodeB发起的S1 RESET导致的E-RAB异常释放
2)传输层问题导致的E-RAB异常释放
3)切换流程失败导致E-RAB异常释放
4)无线层问题导致的E-RAB异常释放
5)核心网问题导致的激活的E-RAB异常释放
6)网络拥塞导致的E-RAB异常释放
7)安全模式配置失败导致E-RAB建立失败
8)无线资源不足导致E-RAB建立失败
9)等待UE响应超时导致E-RAB建立失败
10)无可用资源导致E-RAB建立失败
提取E-RAB建立失败指标情况如下：
从以上KPI指标统计结果来看，以上小区RRC建立成功率良好，无线接通率偏低主要是因为无可用资源导致。
【原因分析】
1)E-RAB建立流程是UE的专有承载建立过程，当UE完成初始UE上下文接入过程后，当需要
进行新的业务服务时，会发起E-RAB建立过程。
同样地，E-RAB建立过程也会伴随有NAS 消息的交互，目的是在NAS层协商业务参数用于接入层的资源分配。
下图所示为典型的E-RAB建立过程：
①在完成初始UE上下文建立过程后，当UE需要进行业务建立时，会通过 NAS层消息交
互向MME申请建立专有承载。
② MME收到UPLINK NAS TRANSPORT后，根据NAS层消息内容为UE分配专有承载资源，
并向eNodeB发送E-RAB SETUP REQUEST消息。
消息中主要携带E-RAB建立列表，列表包括E-RAB ID、承载的QoS信息、传输层配置信息以及NAS层信息。
③eNodeB收到E-RAB SETUP REQUEST消息后，根据UE申请的资源按照相应的RRM算法为
UE分配相关资源，包括：传输资源、无线资源、调度资源、功率资源、天线资源等
等。
并向UE发送RRC Connection Reconfiguration消息。
④UE收到RRC Connection Reconfiguration消息后，根据eNodeB为其分配的相关资源
完成参数配置，并向eNodeB发送RRC Connection Reconfiguration Complete消息，通知eNodeB配置完成。
⑤eNodeB完成上述操作后即成功地为UE建立起对应的E-RAB承载，因此向MME发送
E-RAB SETUP RESPONSE消息，E-RAB建立流程结束。
2)从后台提取切换失败相关测量报告发现该小区无可用资源导致E-RAB建立失败，对此可
以通过以下几个方面来进行分析：
eNodeB参数配置有误
核心网问题（EPC参数设置,TAC码设置的一致性，对用户开卡限制，硬件故障方面排查）
该区域存在弱覆盖
终端及用户行为异常
基站与核心网之间存在链路故障
3)从后台提取以上小区告警情况发现在此时间段出现有大量用户面承载链路故障告警
E-RAB建立过程会为UE建立多条E-RAB承载，E-RAB建立的发起者可以是UE自身，也可以由网络发起。
当UE需要进行新的业务时，或网络侧需要为UE建立新的业务时，就可以通过NAS 层的专有承载激活过程为UE建立E-RAB，专有承载激活过程中UE和网络侧会协商QoS信息，接入网根据QoS信息为UE进行资源分配，并完成E-RAB的建立过程。
从以上查询结果可以看出，在此时间段内以上E-RAB建立异常小区均出现用户面承载链路故障告警，且定位对端SGW侧IP
地址均为100.81.50.33/100.81.50.34,怀疑该SGW链路异常引起E-RAB建立失败。
【处理过程】
核查以上站点eNodeB参数均无异常。
经现网查询EPC、TAC等参数配置无误，核心网侧反馈相关参数配置无异常。
核查核心网侧SGW链路发现在6月6日（10：00-16：00）期间核心网相关人员关闭了IP地址为100.81.50.33和100.81.50.34的两个SGW链路端口，从而导致大量E-RAB建立失败的情况。
对此可以提取6月7日、6月8日相关指标统计情况如下：
【处理结果】
根据以上测量统计、E-RAB信令流程分析结果来看，该小区切换成功率偏低主要是因为SGW链路不通引起，对应的SGW链路恢复后各小区无线接通率指标恢复正常。
TD-LTE核心网数据配置错误导致无线接通率低问题研究
Ｉ Ｅ （ ％） ｌ ７
：
０ ７ ／ ０ ９ ／
收费站一
６ ３ ６ ０ ． ９ ９ ８ ３ ３ ８ ４ ７ ５ ７ １ ． １ ５ ８ ０ ． ７ １
０ ０ Ｓ Ｃ ＤＨＬ Ｓ ２ Ｈ ຫໍສະໝຸດ 费站 一 ｌ ３ ６
０
ｌ
０
１ ３ ６
： ０ ０ Ｓ ＣＤ ＨＬ Ｓ ２ Ｈ
费站一
１ ３ ７
０
０
０
１ ３ ７
Ｍ１ ＷＪ — Ｄ１
温 江 公 平 收
低， 其余指标正常。
表 １
１ ７
：
０ ０ Ｓ Ｃ ＤＨＬ Ｓ ２ Ｈ
Ｍ１ ＷＪ —Ｄ２ 温 江 公 平 收
费站 一
４ ４ ２
Ｏ
收费站一
】 ０ ６ ８ ｌ ５１ 】 ７ ０ ． ６ ８ ２ ０ ． ７ ０ ４
２ ０ １ ６ ｌ ７： Ｏ ０ Ｓ Ｃ ＤＨＬ Ｓ ２ ｌ ７ ５ ６ １ ７ ６ ２ ０ ． ９ ９ ７
Ｍ１ ＷＪ — Ｄ ６
ＨＭｌ ＷＪ —
Ｄ２
ＵＰ
—
Ｒ Ｅ Ｑ， 收 到 Ｓ １ Ａ Ｐ ＿ Ｉ Ｎ Ｉ Ｔ Ａ ＬＣ Ｏ Ｎ Ｔ Ｅ Ｘ Ｔ － Ｓ Ｅ Ｔ Ｕ Ｐ ＿ Ｆ ａ ｉ １ ， ｃ ａ ｕ ｓ ｅ ： （ ５ ） 网管中心核查 ， 经 确认 本 小 区核 心 网 正 常 ， 本 站 没 有
按要 求进 行挂 接 ， 根据位置 ， 本站应该挂在成都郊县 Ｐ Ｏ Ｏ Ｌ ， 但 却挂在成都西 Ｐ ０ ０ Ｌ ， 因此 无 法使 用 。 （ ６ ） 参数核查 ： 本站本 端第一个 Ｉ Ｐ地 址 ： ｌ Ｏ ０ ． ７ ３ ． １ ０ ８ ． ２ ６接
LTE无线接通率优化提升案例
无线接通率低优化案例一、问题描述西安长庆宾馆-HLH-XAAO133TL-2无线接通率指标7月24号开始严重下滑，根据失败counter主要是由于RRC重建失败较高造成，其中该小区接入失败主要集中在早晚忙时间段。
二、问题分析针对该项指标进行相关的counter指标提取，发现问题主要集中在“小区内因为无上下文导致的RRC重建拒绝的次数(无)”和“UE无应答而导致RRC重建失败次数(无)”这两个counter，结合现场情况需逐步排查分析。
用户接入失败分析过程：基站告警核查当前无告警，历时告警无。
基础参数核查（随机接入、上行功控、重选）◆SRI自适应开关，自适应调整SRI调度周期◆小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置◆PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整◆将SRS资源配置方式的接入优先◆上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率PRB上行干扰核查无干扰，全天均值-118左右。
是否存在弱覆盖核查该站位置，怀疑是由于周边楼宇比较密集有阻挡导致覆盖不足以及深度覆盖不够，需提升调整上行功控参数路径损耗因子以及PUSCH标称P0值提升UE发射功率以及由于资源分配不足导致的RRC失败。
三、解决方案SRS/PUCCH资源分配而导致RRC连接建立失败1.打开SRI自适应开关，自适应调整SRI调度周期MOD GLOBALPROCSWITCH: SRIADAPTIVESWITCH=ON;2.打开小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置MOD CELLALGOSWITCH: SRSALGOSWITCH=SrsSubframeRecfSwitch-1;3.打开PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整MOD CELLALGOSWITCH: LOCALCELLID=2, PUCCHALGOSWITCH=PucchSwitch-1;4.将SRS资源配置方式修改为接入优先MODSRSCFG:LOCALCELLID=0,SRSCFGIND=BOOLEAN_TRUE,TDDSRSCFGMODE=ACCESS_FIRST;UE无应答导致RRC建立失败调整上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率MOD CELLULPCCOMM:LOCALCELLID=2,PASSLOSSCOEFF=0.8,P0NOMINALPUCCH=-105;四、实施效果对比7月27日对该小区进行参数调整，调整后指标明显提升，如下图：五、总结a)在问题分析过程中若发现失败次数集中在某个counter，需考虑整体性的原因，如是否存在故障以及干扰或者某类参数设置不当导致等。

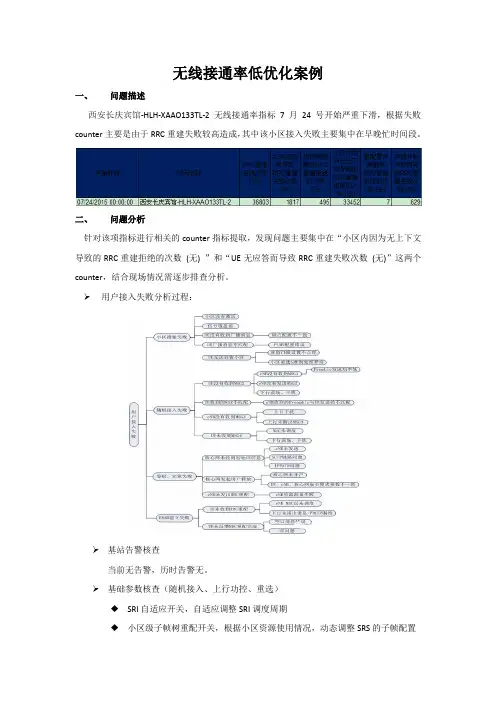

LTE无线接通率优化提升案例
无线接通率低优化案例一、问题描述西安长庆宾馆-HLH-XAAO133TL-2无线接通率指标7月24号开始严重下滑，根据失败counter主要是由于RRC重建失败较高造成，其中该小区接入失败主要集中在早晚忙时间段。
二、问题分析针对该项指标进行相关的counter指标提取，发现问题主要集中在“小区内因为无上下文导致的RRC重建拒绝的次数(无) ”和“UE无应答而导致RRC重建失败次数(无)”这两个counter，结合现场情况需逐步排查分析。
➢用户接入失败分析过程：➢基站告警核查当前无告警，历时告警无。
➢基础参数核查（随机接入、上行功控、重选）◆SRI自适应开关，自适应调整SRI调度周期◆小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置◆PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整◆将SRS资源配置方式的接入优先◆上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率➢PRB上行干扰核查无干扰，全天均值-118左右。
➢是否存在弱覆盖核查该站位置，怀疑是由于周边楼宇比较密集有阻挡导致覆盖不足以及深度覆盖不够，需提升调整上行功控参数路径损耗因子以及PUSCH标称P0值提升UE发射功率以及由于资源分配不足导致的RRC失败。
三、解决方案SRS/PUCCH资源分配而导致RRC连接建立失败1.打开SRI自适应开关，自适应调整SRI调度周期MOD GLOBALPROCSWITCH: SRIADAPTIVESWITCH=ON;2.打开小区级子帧树重配开关，根据小区资源使用情况，动态调整SRS的子帧配置MOD CELLALGOSWITCH: SRSALGOSWITCH=SrsSubframeRecfSwitch-1;3.打开PUCCH算法开关，当PUCCH资源不足时可以发起资源配置调整MOD CELLALGOSWITCH: LOCALCELLID=2, PUCCHALGOSWITCH=PucchSwitch-1;4.将SRS资源配置方式修改为接入优先MODSRSCFG:LOCALCELLID=0,SRSCFGIND=BOOLEAN_TRUE,TDDSRSCFGMODE=ACCESS_FIRST;UE无应答导致RRC建立失败调整上行功控参数路径损耗因子、PUSCH标称P0值提升UE发射功率MOD CELLULPCCOMM:LOCALCELLID=2,PASSLOSSCOEFF=0.8,P0NOMINALPUCCH=-105;四、实施效果对比7月27日对该小区进行参数调整，调整后指标明显提升，如下图：五、总结a)在问题分析过程中若发现失败次数集中在某个counter，需考虑整体性的原因，如是否存在故障以及干扰或者某类参数设置不当导致等。

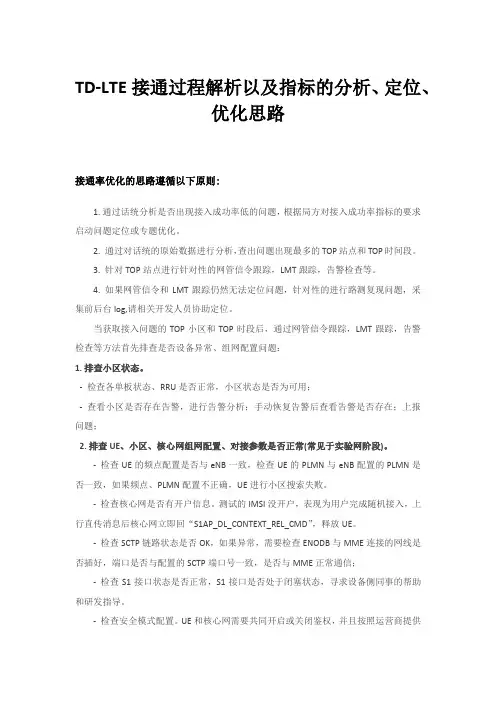

接入类-TD-LTE接通过程解析以及指标的分析定位优化思路
