弱电工程常用的10种音视频接口应用
弱电系统常用线缆接头整理
一、模拟信号端口1、AV端口/RCA接口AV端口是电视上最常见的端口之一.AV接口又称（RCA），是指一些设备通过自身携带的音、视频端子，连接AV线路将自身的数据图像声音等，输出到其它显示及视听设备上。
接口主要有AV复合端子,S—VIDEO端子,耳机接口等。
分为3条线,分别为：音频接口（红色与白色线，组成左右声道）和视频接口(黄色）。
AV接口在连接方面非常的简单，它通常采用RCA（俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与电视的3种颜色的接口对应连接即可。
AV接口主要在电视与DVD连接中使用的比较广。
AV接口优点:AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降。
AV接口缺点:由于AV 接口传输的仍然是一种亮度/色度（Y/C)混合的视频信号,仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
2、S端口S端子是应用最普遍的视频接口之一，其全称是Separate Video，也称为 SUPER VIDEO。
S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成.S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离)”，它将亮度和色度分离传输,避免了混合视频信号传输时亮度和色度的相互干扰，所以从结构可见，它是用来将亮度和色度分离输出的设备。
通常显卡上采用的S端子有标准的4针接口（不带音效输出）和扩展的7针接口（带音效输出）。
S端口目前主要运用液晶电视中，目前大多数电视机顶盒都有配备S端口。
S端口与AV端口的区别:S端口不需要进行Y/C混合传输，也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度.S端口的缺点：S端口输出的分辨率最高仅能达到1024*768的分辨率，因此不适合用于高清视频的传输。
常见音视频接口知识-配图
S-端子，或称“独立视讯端子”是一种将视频数据分成两个单独的讯号（光亮度和色度）进行传送的模拟视频讯号，不像合成视频讯号（composite video）是将所有讯号打包成一个整体进行传送。
目前S-Video的讯号一般采用4 接脚(pin)的mini-DIN连接端子，终端阻抗须为75欧姆。
针口插孔:Pin assignments 针口插孔简称用途1 GND 地线(Y)2 GND 地线(C)3 Y 亮度(Luminance)4 C 色度(Chrominance)AV端子（又称复合端子）原文为Composite video connector。
在AV端子中传送的是类比电视讯号的三个来源要素：Y、U、V，以及作为同步化基准的脉冲信号。
Y代表影像的亮度(luminance，又称brightness)，U信号与V信号之间承载了颜色的。
在液晶电视机的AV端子中，通常将音频接口做成白色，而将视频接口做成黄色，采用RCA(俗称莲花头)进行连接，使用时，只需将带莲花头的标准AV线缆与相应的接口连接起来即可。
D-Sub俗称VGA（Video Graphics Adapter）接口。
可能因为竖看很像一个大写的字母D，所以称之为D-Sub，于1952年由ICC公司发明。
由于在当时来说，这种接口已经算小的了，所以才以subminiature（超小型）冠名。
D-sub包含若干子类，比如DB25，第一个字母D 表示属于D-sub，第二个字母B是描述接口的大小——和后面的数字（针数）对应（A=15针，B=25针，C=37针，D=50针，E=9针）。
每种接口又分公头（plug）和母头（socket）。
最常见的是DB25和DE9，个人电脑上典型的应用就是VGA（DA15母头）、并口（DB25母头）、COM串口（DE9公头）。
VGA D-Sub输入接口，上面共有15针孔，分成三排，每排五个。
CRT彩显因为设计制造上的原因，只能接受模拟信号输入，最基本的包含RGBHV（分别为红、绿、蓝、行、场）5个分量，不管以何种类型的接口接入，其信号中至少包含以上这5个分量。
弱电线材以及接口使用
线材接口及使用
VGA（RGB）VGA接口15根针，其对应接口定义如下：
1.红基色 red 2.绿基色 green 3.蓝基色 blue 4.地址码 ID Bit 5.自测试 ( 各家定义不同 )
6.红地（4，6，7，8，11为屏蔽线，连接在一起）
7.绿地 8.蓝地 9.保留 10. 数字地 11.地址码 12.地址码
13.行同步
14.场同步 15.地址码
三原色
红
绿
蓝
色彩中不能再分解的基本色称之为原色，
原色可以合成其他的颜色， 而其他颜色却不能还原出本来的色彩。 我们通常说的三原色，即红、绿、蓝。 三原色可以混合出所有的颜色， 同时相加为白色。
USB ，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。 USB接口支持设备的即插即用和热插拔功能。
线材接口及使用
DVI
HDMI
DP（全尺寸和MINI）
高清晰度多媒体接口 HDMI是一种数字化视频 /音频接口技术，是适合影像传 输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为 4.5GB/s。
其他类
控制类：串口线、USB转串口线、串口转网口线、串口转网口

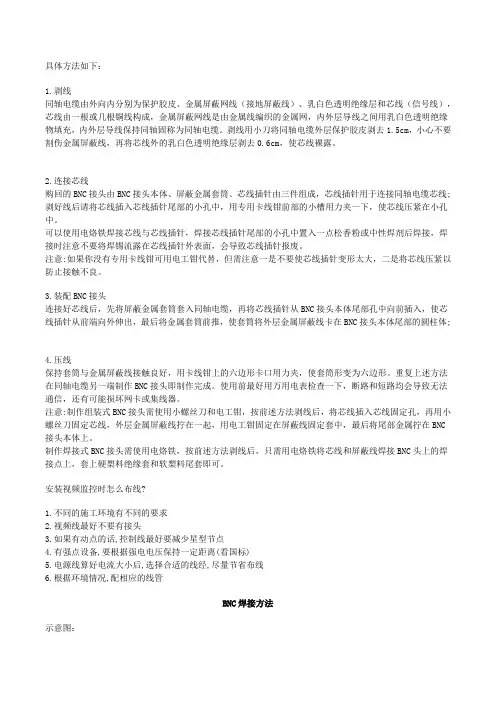

常见音视频信号的类型、传输介质、NBC接头和接线标准教程
具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。
安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图：第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。
常见音视频信号类型和接线
常见视频信号类型和接线1. 复合视频(Composite-Video)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)- 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：2×BNC接头、1×4针微型接头- 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)- 传输介质：3-5根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：3-5×BNC接头- 接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：13W3接头 - 接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω- 常用接头：BNC接头- 接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线。

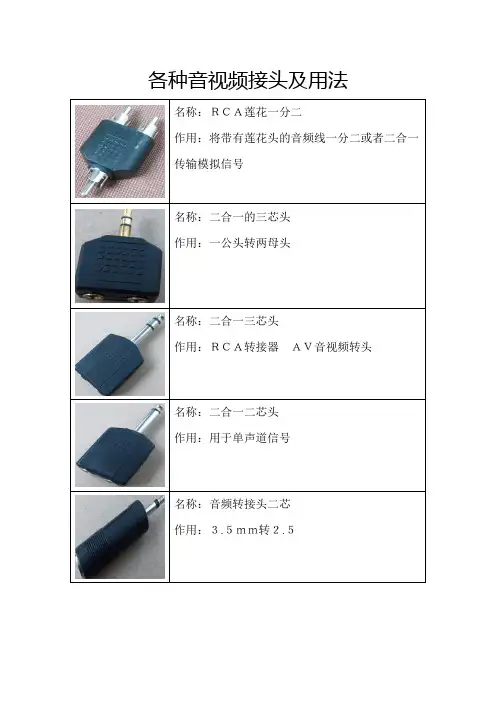

各种音视频接头
名称：ＲＣＡ莲花一分二 作用：将带有莲花头的音频线一分二或者二合一 传输模拟信号
名称：二合一的三芯头 作用：一公头转两母头
名称：二合一三芯头 作用：ＲＣＡ转接器 ＡＶ音视频转头
名称：二合一二５
名称：音频转接头ＴＲｓ 作用：３.５ｍｍ转２.５
名称：音频转接头 作用：６.５ＭＭ转３.５
名称：大三芯 作用：音频提供输入、输出 传输平衡信号
名称：ＶＧＡ也叫Ｄ－Ｓｕｂ 作用：显卡上应用最为广泛的接口类型，输入红、 绿、蓝模拟信号 名称：Q9 头 ＢNＣ 作用：视频线连接
名称：ＸＬＲ卡龙头三脚 作用：平衡信号的传输
名称：Ｔ型头 作用：二合一视频两根线和一
名称：Ｑ９ 作用：视频线连接 视频传输中摄像机用
名称：Ｑ９公头 作用：与 Q9 卡头
名称：音频线 作用：两个声道，接长
名称：莲花公投转 3.5 三芯 作用：二合一
名称：光纤 作用：用于传输多声道信号，DVD 与功放
音视频接口介绍
检查所有相连设备的总线地址和配置 ……….
7
音视频接口介绍
HDMI 一些功能的测试方法
ARC功能 -----CEC全文为Audio return Control
测试方法及注意事项 1.需要播放设备和输出设备都支持HDMI1.4 2.一根HDMI 线接在播放设备和电视机上 3.一根HDMI线接在电视机和音响功放机上 电视机里有个菜单选项，如果选ARC输出ON，即电视机不对声音处理直 接通过HDMI线把声音输出到音箱功放上，有音箱功放解码并播放 如选ARC 输出为OFF,即电视机直接对音频进行解码并输出
1.One touch play
电视机处于其他信号源或待机状态，按播放设备的Play 键，电视机会自动会跳到HDMI 模式下
2. System Standby
用电视机的遥控器按下standby键，播放设备会跟着进入待机状
3. OSD Display
更改播放设备的菜单语言，电视机菜单语言会自动变为与播放设备一致的 OSD 语言
L/R红白音频接口，包括cvbs 和YPbPr 上的音频输出接口； Scart 接口 remark：模拟声音声道为左右声道，支持Mono ，Stereo，DualⅠ/Ⅱ
2.数字声音输出
SPDIF 输出（包括同轴或光纤接口）可支持LPCM , Dolby 5.1/7.1 声道， 如AC3的音频格式，此时需要外接功放才能播放. HDMI接口输出支持LPCM，DVD- Audio， Dolby5.1/7.1 HD,DTS -HD 输 出.HDMI 的声音可以通过带HDMI接口的电视机播放，也可以通过带HDMI 接口的功放解码。对于AC3 的声音电视能否输出，要看具体做法。
常用音视频接口的分类及焊接方法
常用音视频接口的分类及焊接方法1.卡侬头（某LR）：卡侬头接口用于接平衡信号。
接法：1脚：屏蔽线；2脚：信号+；3脚：信号-。
2.大三芯（TRS）：大三芯用于平衡信号的传输（功能相当于卡农头）或者用于不平衡的立体声信号的传输，如耳机。
接法：热端：信号+；冷端：信号-；接地端：屏蔽线。
3.大二芯（TS）：大二芯用于单声道信号的传输，可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA、BNC等用于单声道的接头实现实现转换，只能传输费平衡信号。
接法：热端：信号+；接地端：屏蔽线。
4.莲花（RCA）：莲花接头既可以传输音频信号，又可以传输普通的视屏信号。
接法：热端：信号+；冷端：地线。
5.VGA接口：VGA接口传输计算机等设备的显卡输出的模拟信号，也可以传输高清视屏信号，计算机内部以数字方式生成的显示图像信息被显卡中的数字/模拟转换器转换为R、G、B三原色信号和行、场同步信号，通过VGA电缆传输到显示设备中。
接法：1脚：红线的芯线；2脚：灰线的芯线；3脚：蓝线的芯线；4脚：蓝线；5脚：棕线；6脚：红线的屏蔽线；7脚：灰线的屏蔽线；8脚：蓝线的屏蔽线；9脚：悬空；10脚：外层屏蔽线；11脚：外层屏蔽线黑线；12脚：绿线；13脚：黄线；14脚：白线；15脚：黑线；金属外壳：外层屏蔽线。
6.BNC接口：主要用于同轴电缆的连接。
7.S端子接口：S端子也是非常常见的端子，其全称是SeparateVideo，也称为SUPERVIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
S端子是日本在AV端子的基础上改进而来的。
从硬件结构来说，S端子实际上是一种五芯接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成（实际上还有与其配套的亮度、色度分离器）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电系统工程中经常会碰到各种音频接口及视频接口的选择，音视频接口多种多样，如何区分这些接口，它们都有什么作用，都用在哪些设备中?这些接口又有哪些特点和区别呢？弱电工程常用的音视频接口-HDMI高清晰度多媒体接口高清晰度多媒体接口(HDMI)是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps。
同时无需在信号传送前进行数/模或者模/数转换。
HDMI可搭配宽带数字内容保护(HDCP)，以防止具有著作权的影音内容遭到未经授权的复制。
HDMI所具备的额外空间可应用在日后升级的音视频格式中。
而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR，是弱电工程、音视频工程常见的视频接口。
HDMI不仅可以满足1080P的分辨率(1.3版本的基本在5760*3240分辨率)，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，可以传送无压缩的音频信号及视频信号。
HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机、投影机。
HDMI可以同时传送音频和影音信号。
HDMI支持EDID、DDC2B，因此具有HDMI的设备具有"即插即用"的特点，信号源和显示设备之间会自动进行"协商"，自动选择最合适的视频/音频格式。
与DVI相比HDMI接口的体积更小，HDMI/DVI的线缆长度最佳距离均不超过8米。
只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题，是家庭影院，多媒体投影机等弱电工程中重要的接口。
弱电工程常用的音视频接口-DVI数字视频接DVI即数字视频接口。
它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(数字显示工作组)推出的接口标准。
考虑到兼容性问题，显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。
而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。
当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。
显示设备采用DVI接口具有主要有以下几大优点：速度快DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。
画面清晰计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A(数字/模拟)转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D(模拟/数字)转换器将模拟信号再一高清视频高清视频(一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz)次转变成数字信号才能在液晶上显示出图像来。
在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。
支持HDCP协议DVI接口可以支持HDCP协议，为将来看带版权的高清视频打下基础。
不过要想让显卡支持HDCP，光有DVI接口是不行的，需要加装专用的芯片，还要交纳不菲的HDCP认证费，因此真正支持HDCP协议的显卡还不多。
HDCP信号从接口形式，管脚定义，数据格式等都与DVI相同，只是考虑保密的原因，对数据进行了加密，要符合HDCP的协议要求。
考虑到这只是协议层面的不同，我们可将此两者等同考虑。
DVI接口和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白。
DVI 一共分为5种标准。
其中DVI-D和DVI-I分为"双通道"和"单通道"两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。
DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见。
不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。
至于DFP接口，这是一种已经被废弃的早期的数字规范。
弱电工程常用的音视频接口-VGAVGA是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。
VGA数据线是用来连接VGA接口设备的线缆，成品线长度有1.5米，2米、3米、5米、10米、15米等几种规格，一般没有超过15米的成品线，因为信号传输距离超过15米时，VGA信号质量会严重下降。
如果需要将显卡产生的VGA信号传输超过15米的距离，超过的不多时，可以焊接一根VGA线试试效果，如果距离过远，应该直接使用VGA-CAT5转换器。
弱电工程常用的音视频接口-BNCBNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector(卡扣配合型连接器，这个名称形象地描述了这种接头外形)，又称为British Naval Connector。
BNC连接器用于射频信号的传输，包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。
在消费电子领域，用于视频信号传输的BNC连接器已为RCA端子取代，通过简单的转接器，RCA端子就可以在只具备BNC连接器的设备上使用。
BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代，目前很难看到有BNC端子的网卡。
一些ARCNET网络使BNC端子终结的同轴电缆。
BNC连接器有50欧姆和75欧姆两个版本。
50欧姆连接器和其他阻抗电缆连接时，传输出错的可能性较小。
不同版本的连接器互相兼容，但如电缆阻抗不同，信号可能出现反射。
通常BNC连接器可以使用在4GHz或2GHz。
75欧姆连接器用于弱电工程视频监控和DS3到电话公司中心局的连接，而50欧姆连接器用于数据和射频传输。
错误接在75欧姆插座上的50欧姆插头可能会损害插座。
甚高频应用中使用75欧姆连接器。
弱电工程常用的音视频接口-RCA莲花头莲花头音频线，是音频线的一种。
莲花接口RCA头，俗称莲花线适用于弱电工程设备vcd、dvd、电视机、收录机、cd等与音响、功放机、调音台之间得连接并传输它们得音频信号，广泛用于录音棚、舞台音响、视频影音系统。
音、视频线的一种，连接头部因比较像莲花，故称“莲花头”，或称为“莲花插头”（英文名称为RCA接头）。
RCA接头并不是专门为哪一种接口设计，而是既可以用在传递音频，又可以用在传递普通的视频信号，也是DVD分量(YCrCb或YPbPr)的插头，只不过数量是三个RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
RCA接口优点AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图质量。
AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
目前音视频设备上应用最广泛的接口，几乎每台音视频设备上都提供了此类接口，用于音频和视频输入输出。
弱电工程常用的音视频接口-TRS大三芯TRS插头，俗称“大三芯”，音频设备连接插头，用于平衡信号的传输（此时功能与卡农插头一样）。
或者用于不平衡的立体声信号的传输。
弱电工程常用的音视频接口-卡侬头（CANNON）卡侬头（CANNON）是一种音频接口头，专为电容麦等高端话筒服务。
卡侬头分为两芯、三芯、四芯、大三芯等种类，可以通过48v的换相电源或话放把声音正常输入到电脑上。
与莲花头、3.5mm头一样，卡侬头也是一种音频接口头。
但卡侬头是一种更高端的音频接口，是专为电容麦等高端话筒服务的。
“卡侬”是由英文CANNON音译来的，我们都知道任何一种接口都有公头和母头，卡侬头也不例外；卡侬头分为很多种类：两芯、三芯、四芯、大三芯等种类最常见的还是三芯卡侬头，三芯卡侬头分为接地端、热线（又称火线）、；冷线（又称零线），分别接到话筒上相应的位置。
有一点值得注意的是，如果使用的电容麦想连接到电脑上必需要通过48v的换相电源或话放才能把声音正常输入到电脑上。
卡农头的接法卡农插头分为两种，公头和母头，卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头，专业音响工程、公共广播工程常用的接口之一。
关于各种音频、视频接口还有很多，以上是从事弱电工程常用的10种音视频接口，航天广电从事弱电音视频行业20余年，承接弱电工程超过35000多个。
弱电工程、音视频工程、专业音响工程、公共广播工程、安防监控工程、多媒体、语音室工程设备可与我司联系。
