中国移动LTE网络单站测试规范

1 总则

1.1 概述

无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。

1.2 术语定义

单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。

DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。

室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；

1.3 测试区域类型

城区：包含市区和郊县（含县城和人口密集型乡镇）

郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇

高速公路：包含高速公路、国道、省道等重要公路

1.4 测试人员及设备要求

1.4.1 测试人员要求

测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。

1.4.2 测试设备要求

测试软件：华为 GENEX Probe 3.5

测试终端：华为 LTE CPE B593/MIFI

FTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）

FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。

笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2

GPS:BU-353 usb接口

1.5 测试范围

1.5.1 测试区域要求,

测试区域包含存在中国移动LTE网络站点覆盖的区域。

1.5.2 测试线路要求

均匀覆盖测试区域内主要街道，并且尽量不重复；

1.5.3 测试速度要求

城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。

1.6 测试方法与对应的指标

1.6.1 单验测试方法及对应的指标

1.6.2 DT测试方法及对应的指标

1.6.3 室分测试方法及对应的指标

2 指标定义

●数据业务PDCP层吞吐量=小区PDCP层上行流量（所有QCI)+ 小区PDCP层下行流量（所

有QCI)；反映系统PDCP层业务量情况。

●RRC建立成功率= [RRC连接建立完成次数]/[RRC连接请求次数（不包括重发）]； RRC

连接建立成功意味着UE与网络建立了信令连接，是进行其他业务的基础。

●E-RAB建立成功率= [E-RAB建立成功总次数]/[E-RAB建立尝试总次数]；E-RAB建立成

功指eNB成功为UE分配了用户平面的连接。

●数据业务掉线率= [E-RAB异常释放总次数]/([E-RAB异常释放总次数]+[E-RAB正常释

放总次数]) ；反映系统的业务保持能力，是用户直接感受的重要性能指标之一。

●ENODE间同频切换成功率= [eNodeB间同频切换出成功次数]/[eNodeB间同频切换出尝

试次数]；反映了eNB间小区切换的成功情况。

●ENODE内同频切换成功率= [eNodeB内同频切换出成功次数]/[eNodeB内同频切换出尝

试次数]；反映了eNB内小区间切换的成功情况。

●小区内的平均用户数：在小区范围内，定期采样所有UE（已连接，包括同步和失步），

得到此时的用户数，采样周期为1秒，在统计周期末，取这些采样值的平均值作为该指标。

●小区内的最大用户数：在小区范围内，定期采样所有UE（已连接，包括同步和失步），

得到此时的用户数，采样周期为1秒，在统计周期末，取这些采样值中的最大值作为该指标。

●上行PRB资源使用的平均个数：以1s为采样周期，采样当前上行PRB使用个数，在统

计周期结束时根据采样值计算上行PRB的平均值。根据高层的配置，对UE的ACK、SRI、CQI会预留一定PUCCH资源; 对PRACH也预留一定资源.预留资源统计在上行PRB使用个数内。

●下行PRB资源使用的平均个数：以1s为采样周期，采样当前下行PRB使用个数，在统

计周期结束时根据采样值计算下行PRB的平均值。

●RRC建立成功率劣化小区：采样时间:7～23 ；采样条件：[RRC建立成功率]<90%

and [RRC连接建立失败次数]>10

●E-RAB建立成功率劣化小区：采样时间:7～23 ，采样条件：[E-RAB建立成功率]<90% and

E-RAB建立尝试总次数>50

●数据业务掉线率劣化小区：采样时间:9～21，采样条件：E-RAB释放总次数(正常+异

常)>30andE-RAB异常释放总次数>10and[无线掉线率]>2.5%

●切换成功率劣化小区：切换成功率=（eNodeB间同频切换出成功次数+eNodeB内同频切

换出成功次数）/（eNodeB内同频切换出尝试次数+eNodeB间同频切换出尝试次数），采样时间:7～23 ，采样条件：(ENODE内切换成功率<90% or ENODE间切换成功率<90% or ENODEB间异频切换成功率<90%) and 切换失败总次数>10

●利用率偏高小区：小区PRB平均利用率:（上行Physical Resourse Block被使用的平

均个数+下行Physical Resourse Block被使用的平均个数）/100，采样时间：7～23，采样条件：(小区上行PRB平均利用率>50% or 小区下行PRB平均利用率>50%) and 小区数据业务PDCP层吞吐量>100Mb；

●数据丢包率劣化小区：数据丢包率：（上行丢弃的总包数+下行丢弃的总包数）/（上行

期望收到的总包数数 +下行空口发送的总包数），采样时间:7～23 ，采样条件：[数据丢包率]>3% and [小区PDCP层所接收到的数据的总吞吐量]>100Mb

●拥塞劣化小区：采样时间:7～23 ，采样条件：[小区上行拥塞次数(次)]>0 or [小

区下行拥塞次数(次)]>0

●小区接入切换比高小区：小区接入切换比：（eNodeB间切换出尝试次数 (次)+eNodeB

内切换出尝试次数 (次)）/RRC连接建立完成次数（次数），采样时间:8～21，采样条件：小区接入切换比 >3 and RRC建立完成次数>50

3 测试方法

3.1 单站验证测试

单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、切换、FTP上传下载业务等）和信号覆盖正常，保证安装、参数配置等与规划方案一致，将有可能影响到后期优化的问题在前期解决，另外还可以熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，为更高层次的优化打下良好基础。

单站验证主要完成下列任务：

●检查天线方向角、下倾角、挂高、安装位置，使用路测方式检查是否有

天馈连接问题；

●基站经纬度确认；

●建站覆盖目标验证（是否达到规划前预期效果）；

●空闲模式下参数配置检查（PCI等），基站信号覆盖检查（RSRP和SINR）；

●基站基本功能检查（切换、FTP上传下载）

单站验证的流程应严格按照本指导书的要求进行，在每个基站验证结束后，按照规定输出相应结果和报告。

3.1.1 单站验证流程

单站优化包括测试前准备、验证测试、问题分析处理、单站验证报告输出四部分。如果测试过程或结果显示有明显问题，需要把这些问题记录在《单站验证问题记录表》中，并给出问题分析，硬件安装问题并交由工程安装团队解决，功能性问题由eNodeB工程师配合解决，等问题解决后再次进行验证测试，直到测试过程以及结果分析没有发现明显问题，才能依据测试结果输出《单站验证报告》。

工作流程大致如下：

1) 确定需要测试优化的站点；

2) 获取基站规划与eNB配置数据；

3) 确认配置是否与规划一致（如PCI、功率、PRACH、TA、帧配比等），若不一致则修改eNB配置数据，一致则进入下一步；

4) 绘制测试路线；

5) 确认测试设备已准备好；

6) 测试前需确认eNB是否存在告警，若存在则需先排障，不存在则进入下一步；

7) 检查天馈看是否安装正确；

8) 在待测试的小区预期覆盖范围内看是否能够找到RSRP大于-90dBm，空闲态SINR>25dB的点，若能找到，则说明覆盖正常；

9) 检查接收到的信号频点、PCI等基础信息是否正确

10) 开启一个LOG用于记录定点性能测试；

11) 在信号较好的点（一般用第8步找寻到的点即可）FTP下载业务，完成后停掉LOG；

12) 重复第8~10步用于将一个基站3个扇区；

13) 开启一个LOG用于记录DT数据；

14) 观察切换是否正常以及是否存在扇区接反现象，完成后停掉LOG；

15) 7~14步若无问题则可以结束测试书写相关报告，若存在问题则分析定位问题后通报PM并追踪问题核查，待问题核查解决后，重新进行7~14步测试。

3.1.2 单站验证前准备工作

1）从eNodeB工程师获得数据

（1）基站状态，包括站点是否存在硬件告警、传输告警、驻波告警、闭锁等情况，license是否完整，小区是否激活。注意，必须保证基站所有状态正常才开始测试工作，避免不必要的重复工作。

（2）eNodeB配置数据，包括基站各种配置数据如eNodeB ID、Cell ID、频点、PCI等。

2）测试工程师准备工作

（1）整理工参表：可从设计院或客户获得基站设计信息，如基站名、基站地址、经纬度、天线高度、方向角、下倾角（包括机械及电子下倾角）、天线类型、天线挂高、规划的小区数据（如eNodeB ID、Cell ID、PCI、邻区）等；

（2）向客户或工程安装人员了解站点情况（联系人、上站条件如钥匙等、基站地址、环境）、天线安装情况；

（3）选择合适的测试路线：尽量经过待测基站的覆盖区域，跑全基站周围所有主要街道。

（4）测试设备的检查：测试前必须对所有测试设备进行检查，避免因为设备问题导致测试过程中出现故障和测试结果不准确，影响测试进度。检查的设备包括：车辆、电源、测试终端是否齐备、测试电脑、路测软件、 USB连接数据线是否正常、GPS、USB Hub、SIM卡费用和权限、电源插座。

3.1.3 测试步骤

在待测小区附近选择信号良好的点进行测试，RSRP至少要大于-90dBm，SINR 至少大于20dB。

下载方式采用路侧软件+FTP软件+迅雷进行下载测试，选择较大文件多线程，要求测试时长至少60S，测试要求定点测试每个小区的速率达到45Mbps，否则记为不达标。

测试终端采用CPE。DT测试时，车速一般保持在30~40公里/小时。

测试范围如下：需跑到第一层邻近站点，如果无邻近站点，需要跑到RSRP < -95 dBm才能折返，折返时做扇形覆盖测试，路线尽量经过待测基站的覆盖区域，尽可能跑全待测基站周围所有主要街道。在一些特殊地段，站点的主覆盖区域很小，在路测时得不到足够的信息，测试工程师需要步行测试来得到足够的信息和测试数据。

测试中应重点关注是否可以收到指定小区信号、覆盖范围与规划是否一致、切换是否正常、业务是否连续、是否存在掉网，是否存在接入问题等现象，一旦发现，应立即通知后台，尽快着手解决。

DT测试主要用于检查：

1) 覆盖是否正常

2) 是否存在扇区接反

3) 切换是否正常

4) 业务是否正常

截图要求： RSRP/SINR/PDCP（吞吐量）/邻区信息、dumeter、dumeter定时器；

拨测表：RSRP/SINR/PDCP(上传下载)

测试LOG: 测试数据命名规范：如“Probe_20120727162507_xx城市xx测试人xx业务类型.gen”

3.2 DT测试(长呼)

3.2.1 测试时间

每天7：30-19：30之间进行，西藏和新疆向后推迟2个小时。

3.2.2 测试范围

测试范围主要包括：城区主干道、商业密集区道路（商业街）、住宅密集区道路、学院密集区道路、机场路、环城路、沿江两岸、城区内主要桥梁、隧道、地铁、城市轻轨和高速公路等。要求测试路线尽量均匀包含LTE网络覆盖主要道路，并且尽量不重复。

在城区保持正常行驶速度；在城郊快速路车速应尽量保持在60～80公里/小时，不设置最高限速；高速测试时尽量保持在80公里/小时以上。

3.2.4 测试步骤

（1）测试时，保持车窗关闭，测试终端置于车辆正副驾驶座位中间位置，并将测试终端水平固定放置，同时连接测试终端、GPS接收

机进行测试；

（2）进行长呼下载测试时，需不间断进行测试，保持FTP有足够稳定的资源，持续下载，并设置FTP为10线程以上；

（3）进行长呼上传测试时，需不间断进行测试，保持PC硬盘有足够稳定的资源，持续上传，并设置FTP为10线程以上；

（4）保持PC硬盘有足够的空间，至少20G剩余空间；

（5）在测试过程中，如出现设备异常（如CPE拖死等）,需及时断开测试LOG，重启CPE后再进行测试；

测试完成后需要带回的：测试LOG,短信知会（平均速率，有无异常事件）

3.3 DT测试(短呼)

3.3.1 测试时间

每天7：30-19：30之间进行，西藏和新疆向后推迟2个小时。

测试范围主要包括：城区主干道、商业密集区道路（商业街）、住宅密集区道路、学院密集区道路、机场路、环城路、沿江两岸、城区内主要桥梁、隧道、地铁和城市轻轨等。要求测试路线尽量均匀包含LTE网络覆盖主要道路，并且尽量不重复。

3.3.3 测试速度

在城区保持正常行驶速度；在城郊快速路车速应尽量保持在60～80公里/小时，不设置最高限速；高速测试时尽量保持在80公里/小时以上。

3.3.4 测试步骤

（1）测试时，保持车窗关闭，测试终端置于车辆正副驾驶座位中间位置，并将测试终端水平固定放置，同时连接测试终端、GPS接收

机进行测试；

（2）进行短呼测试时，采用下载15S，间隔5S方式进行测试；

（3）在测试过程中，如出现设备异常（如CPE拖死等）,需及时断开测试LOG，重启CPE后再进行测试；

3.4 室分测试—补充

3.4.1 测试时间

每天7：30-19：30之间进行，西藏和新疆向后推迟2个小时。

测试范围主要包括：城区主干道、商业密集区道路（商业街）、住宅密集区道路、学院密集区道路、机场路、环城路、沿江两岸、城区内主要桥梁、隧道、地铁和城市轻轨等。要求测试路线尽量均匀包含LTE网络覆盖主要道路，并且尽量不重复。

3.4.3 测试速度

在城区保持正常行驶速度；在城郊快速路车速应尽量保持在60～80公里/小时，不设置最高限速；高速测试时尽量保持在80公里/小时以上。

3.4.4 测试步骤

同单站验证测试；

4 测试记录及采集数据要求

在测试结束前必须完成规定测试项目的测试，并记录和采集相关数据。测试结束前必须检查测试记录和采集数据的完整性和准确性，在确定测试记录和采集数据完整、准确，并完成编号归档后方可结束当地的测试活动。

测试记录和测试采集数据必须包括但不限于以下资料：

4.1 拉网测试

4.1.1拉网测试统计表

包含但不限于以下内容：测试时间，测试城市，测试人，测试历时；

主要指标：RSRP,SINR,PDCP层下载速率，接入失败次数，掉线次数，切换成功率。

4.1.2拉网测试采集的原始数据包

包含但不限于以下内容：测试时间，测试城市，测试人，测试路线（包括经纬度信息），测试终端类型，测试终端IMSI号；

测试数据命名规范：如“Probe_20120727162507_xx城市xx测试人xx业务类型.gen”

4.2 单站验证

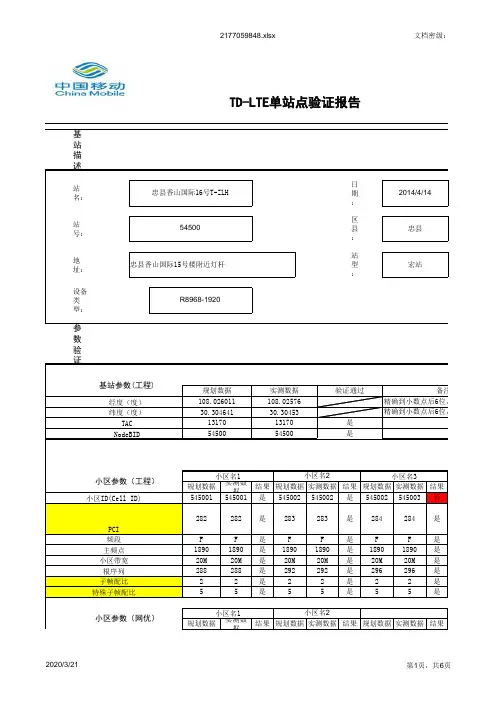

4.2.1单站验证统计表

包含但不限于以下内容：测试时间、测试城市、测试人、测试点数量、采样点数量、历时；

4.2.2单站验证测试采集的原始数据包

包含但不限于以下内容：测试时间，测试城市，测试人，测试点地址（包括经纬度信息），测试楼层，采样点位置，采样点类型（室内、室外），测试终端类型，测试终端号码，采样点可用性；

测试数据命名规范：如“Probe_20120727162507_xx城市xx测试人xx业务类型.gen”

4.3 室内分布

4.3.1室内分布测试统计表

包含但不限于以下内容：测试时间、测试城市、测试人、测试点数量、采样点数量、历时；

4.3.2室内分布测试采集的原始数据包

包含但不限于以下内容：测试时间，测试城市，测试人，测试点地址（包括经纬度信息），测试楼层，采样点位置，采样点类型（室内、室外），测试终端类型，测试终端号码，采样点可用性；

测试数据命名规范：如“Probe_20120727162507_xx城市xx测试人xx业务类型.gen”
