立方氮化硼刀片加工高锰钢的有效参数
立方氮化硼刀片加工高锰钢的有效参数
一、加工高锰钢时常出现的问题
（1）加工硬化严重，加剧了刀具磨损，容易造成刀具崩刀而损坏（2）切
削力大；（3）切削温度高，致使刀具耐用度降低和工件易变性，尺寸精度低；（4）加工精度不容易保证，刀具和切屑之间由于高温、高压作用，容易形成鳞刺，影响工件表面粗糙度，很难保证工件质量；（5）切削时切屑不容易卷曲和折断，切屑除了困难。
二、高锰钢加工用刀具及选择标准
由于高锰钢极易加工硬化，属于典型的难加工材料，故加工高锰钢的刀具
材料必须具有高硬度，高热硬性，高耐磨性，高的强度和抗冲击韧性，和导热
系数较高。
目前加工高锰钢的刀具材料有硬质合金刀具，涂层硬质合金刀具，陶瓷刀
具和立方氮化硼刀片。
相比以上四种刀具的性能大家都很了解，故在此就不在
一一介绍本身的。
下面就简单介绍一下以上几种刀具材料是否适合加工高锰钢。
1、如果单件加工工时小于五分钟，可选用硬质合金刀具，大切深可考虑
YG系列，小切深考虑用YW系列,切削速度控制在Vc=20～40 m/min较好。
2、如果工件加工时间长，表面质量差，粗加工选择整体立方氮化硼刀片，精加工可考虑陶瓷刀具或者涂层刀片，陶瓷的切削速度可控制在Vc=50～80
m/min之间。
由于在加工过程中，切削层及表层下一定深度范围内会产生严重的硬化现象，故应选择较大的切削深度和进给量，一般粗车时ap=3～6 mm,Fr=0.3～0.8 mm/r；大件粗车时可取ap=6～10 mm；半精车时ap=1～3 mm；Fr=0.2～0.4
mm/r；精车时ap≤1mm；f≤0.2mm/r。
但以上三种刀具均不能很好的加工高锰钢，加大吃刀深度，硬质合金刀具
会出现不耐磨的现象，陶瓷刀具易崩损，涂层刀具由于表面耐磨层较薄，常时
间的加工也会出现不耐磨的现象。
其中立方氮化硼刀片相较于以上三种刀具加
工高锰钢效果较好。
华菱超硬研制的非金属粘合剂立方氮化硼刀片BN-S20牌号，不仅可大余量粗车高锰钢，而且如遇到铸造缺陷，不会出现剧烈磨损和崩刀现象。
提高了加工效率，降低了加工成本。
下面就简单介绍一下华菱超硬立方氮化硼刀片BN-S20牌号加工高锰钢的切削参数和案例。
三、华菱超硬立方氮化硼刀片BN-S20牌号加工高锰钢的切削参数
1、华菱超硬立方氮化硼刀片BN-S20牌号粗加工高锰钢的切削参数：吃刀深度ap=2-3.5mm（根据实际加工余量，BN-S20牌号刀具最大吃刀深度可以超过10mm）；走刀量Fr=0.25-0.8mm/r；线速度v=85m/min 。
2、华菱超硬立方氮化硼刀片BN-S20牌号精加工高锰钢的切削参数：吃刀深ap=0.5-1mm；走刀量Fr=0.15mm/r；线速度v=135m/min 。
注意：1、立方氮化硼整体聚晶BN-S20牌号可吃刀深度7mm以上，比陶瓷刀具和普通CBN刀具抗冲击。
特别是对于铸件表面恶劣的加工情况，可以拉荒粗车，不必对工件进行打磨平整后再加工。
2、BN-S20刀具的CBN含量和刃口均针对锰钢铸件加工特性研发而成，针对性强；不可用来加工普通软钢件如45号软钢。
3、使用BN-S20刀具牌号加工高锰钢时，每转的走刀量根据刀杆的主偏角度不同而不同，不可一概而论，可以根据用户情况计算相对应的切削参数。
四、总结
随着高锰钢的使用日益广泛，越来越多的机械制造商都在寻找可有效加工高锰钢的刀具材料。
对于刀具行业来说，只要不断研制出高效率，高质量的刀具材料或刀具牌号，就能更好的推动机械制造业的发展。
立方氮化硼刀具(CBN刀片)资料大全
推荐刀具牌号
高硬度铸铁 （硬度：HRC3568） 硬钢 （硬度≥HRC45）
粗加工 精加工 粗加工 精加工 粗加工 精加工
BN-K1 BN-K10 BN-S10，BN-S20 BN-S200，BN-H10， BN-H11，BN-H20， BN-H21 BN-S30，BN-S300 BNK30，BN-K10
02
剥落
铣削钢和铸铁端面时，在前刀面上常出现 的贝壳状剥落。出现此类情况，可通过提 高切削速度、降低进给量，使用有负倒棱、 刃口经过钝化处理的刀片。
03
碎断
断续切削工件时常发生的破损形式，这是由 于断续切削高硬度工件时冲击载荷过大、短 时间切削后即发生的早期破损，虽然切削条 件适当，但切削较长时间后，没有及时换刀， 由于刀具材料疲劳就发生了大块的断裂。
汽 车 行 业
02
CBN刀具的应用
重载切削
高速切削
CBN刀具 的应用
以车代磨
干式切削
3
CBN刀具的切削参数
常规切削参数 华菱超硬CBN刀具切削参数 切削公式
03
CBN刀具的切削参数
常ቤተ መጻሕፍቲ ባይዱ切削参数
粗加工时，应尽量保证较高的金属切除率和必要的刀具耐用度，故一般优先选择尽可能大的切削深 度ap，其次选择较大的进给量f，最后根据刀具耐用度要求，确定合适的切削速度。精加工时，首先应 保证工件的加工精度 和表面质量要求，故一般选用较小的进给量f和切削深度ap，而尽可能选用较高 的切削速度υ c。 加工材质 硬铸铁 灰铸铁 淬火钢 耐热合金 切削速度 Vc（m/min） 70 ～ 150 400 ～ 1000 60 ～ 140 100 ～ 240 进给量 Fr（mm/r） 0.15 ～ 0.5 0.15 ～ 0.5 0.15 ～ 0.5 0.05 ～ 0.3 吃刀深度 ap（mm） 0.12 ～ 2.0 0.12 ～ 2.0 0.2 ～ 2.5 0.1 ～ 2.5
一篇文章让你读懂立方氮化硼刀具的性能优势及加工领域

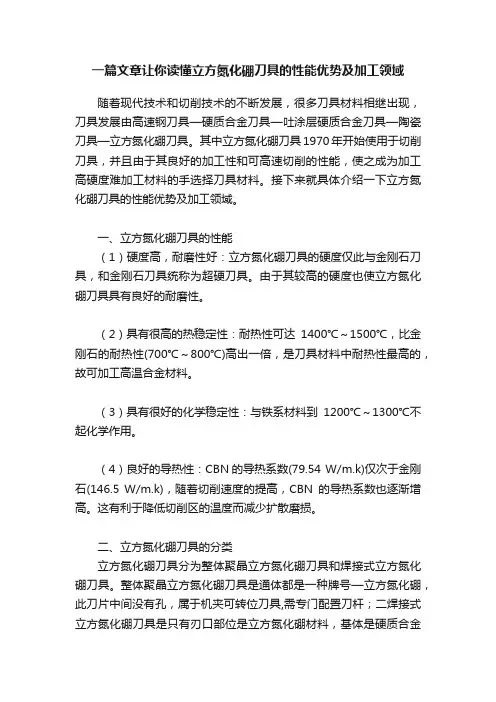

一篇文章让你读懂立方氮化硼刀具的性能优势及加工领域随着现代技术和切削技术的不断发展，很多刀具材料相继出现，刀具发展由高速钢刀具—硬质合金刀具—吐涂层硬质合金刀具—陶瓷刀具—立方氮化硼刀具。
其中立方氮化硼刀具1970年开始使用于切削刀具，并且由于其良好的加工性和可高速切削的性能，使之成为加工高硬度难加工材料的手选择刀具材料。
接下来就具体介绍一下立方氮化硼刀具的性能优势及加工领域。
一、立方氮化硼刀具的性能（1）硬度高，耐磨性好：立方氮化硼刀具的硬度仅此与金刚石刀具，和金刚石刀具统称为超硬刀具。
由于其较高的硬度也使立方氮化硼刀具具有良好的耐磨性。
（2）具有很高的热稳定性：耐热性可达1400℃～1500℃，比金刚石的耐热性(700℃～800℃)高出一倍，是刀具材料中耐热性最高的，故可加工高温合金材料。
（3）具有很好的化学稳定性：与铁系材料到1200℃～1300℃不起化学作用。
（4）良好的导热性：CBN的导热系数(79.54 W/m.k)仅次于金刚石(146.5 W/m.k)，随着切削速度的提高，CBN的导热系数也逐渐增高。
这有利于降低切削区的温度而减少扩散磨损。
二、立方氮化硼刀具的分类立方氮化硼刀具分为整体聚晶立方氮化硼刀具和焊接式立方氮化硼刀具。
整体聚晶立方氮化硼刀具是通体都是一种牌号—立方氮化硼，此刀片中间没有孔，属于机夹可转位刀具,需专门配置刀杆；二焊接式立方氮化硼刀具是只有刃口部位是立方氮化硼材料，基体是硬质合金材质。
此类中间有中心孔，其配备刀杆和硬质合金刀具的刀杆通用。
三、立方氮化硼刀具的应用随着切削技术的不断发展，立方氮化硼刀具广泛应用于高硬度难加工材料的加工。
（1）立方氮化硼刀具可以车代磨，硬车削高硬度难加工材料由于立方氮化硼刀具具有较高的硬度和耐磨性，红硬性。
所以采用华菱超硬整体聚晶立方氮化硼刀具可以车代磨硬车削高硬度难加工材料。
（2）高速切削随着现代技术的发展，由于部分工件如汽车零部件刹车盘、制动鼓均属于批量生产，由数控车床铸件替代普通车床加工刹车盘、制动鼓。
立方氮化硼刀具
立方氮化硼刀具一、立方氮化硼介绍立方氮化硼(cubic boron nitride):立方结构的氮化硼,分子式为BN,其晶体结构(图1)类似金刚石,硬度略低于金刚石，为HV72000,98000兆帕,常用作磨料和刀具材料。
1957年,美国的R.H.温托夫首先研制成立方氮化硼。
但至今尚未发现天然的立方氮化硼。
立方氮化硼有单晶体和多晶烧结体两种。
单晶体是把六方氮化硼和触媒在压力为3000,8000兆帕、温度为800,1900? 范围内制得。
典型的触媒材料选自碱金属、碱土金属、锡、铅、锑和它们的氮化物。
立方氮化硼的晶形有四面体的截锥、八面体、歪晶和双晶等。
工业生产的立方氮化硼有黑色、琥珀色和表面镀金属的,颗粒尺寸通常在1毫米以下。
它具有优于金刚石的热稳定性和对铁族金属的化学惰性，用以制造的磨具，适于加工既硬又韧的材料，如高速钢、工具钢、模具钢、轴承钢、镍和钴基合金、冷硬铸铁等。
用立方氮化硼磨具磨削钢材时，大多可获得高的磨削比和加工表面质量。
二、PCBN刀具的制造工艺PCBN刀具的制造主要通过CBN粉末和结合剂经超高压高温烧结而成.大致步骤有;混合粉末--模压成型/与硬质合金底层组装成整体--超高压高温烧结--深加工.关键技术在于CBN与结合剂的选择与配比,超高压高温烧结工艺参数的确定.三、PCBN刀具特点PCBN刀具是人造立方氮化硼刀具，在高温的时候还能保持高硬度的特性，主要做加工铁件之用。
其硬度仅次于金刚石而远远高于其它材料，因此它与金刚石统称为超硬材料。
1、PCBN刀具材料的种类按添加成分分:有直接由CBN单晶烧结而成的PCBN和添加一定比例粘结剂的PCBN烧结体两大类;按制造复合方式分:有整体PCBN烧结块document management as a breakthrough, and constantly improve the content, active in the application. Government information between the provincial and municipal governments all passed through a network of offices, and six counties (districts) have complete decision-making service system and throughdial-up internetworking is realized with the city, the City Planning Commission and other 10 departments has been one of the first to achieve a single network with the city. On the Government's website, focus on strengthening the management and operation of the site, update the website in a timely manner, strengthening the network resource sharing. At present, nearly 700 municipal government website page, updated news more than more than 6,000. Not long ago, China International e-government technology and application Conference was carried out in the country, "survey of best public services Government website" activities in Pingliang city people's Government website in five Northwestern provinces (districts) ranked second, ranked first in the Gansu province. V, infrastructure has made new breakthroughs In 2002 smooth completed organ office building of construction, and decoration and relocation of based Shang, we according to organ construction general planning, demolition hospital within old room 37 between, transformation garden 3600 square meters, new plant lawn 2700 square meters, planting 和与硬质合金复合烧结的PCBN复合片两类。
全面介绍立方氮化硼性质及在磨具、刀具应用
立方氮化硼的性质1.立方氮化硼的物理性质纯净的CBN是无色透明的。
由于原料纯度及合成工艺的影响，可呈现黑色、褐色、琥珀色、橘黄色、黄色等。
CBN的理论密度为3.48g/cm3，实际密度3.39~3.44g/cm3.常压下CBN的熔点在3000℃左右；10.5MPa压力下，熔点在3220℃左右。
室温下的热传导率为1.3KW·K-1·m-1，导热性也很好。
其热膨胀系数为3.5X10-6K-1，也较小，但稍高于金刚石。
CBN的折射率为2.117，电阻率为102~1010Ω·cm，介电常数为4.5。
2.立方氮化硼的机械性质强度：抗压强度为7.2GPa，抗弯强度为294MPa。
中国国家标准规定，对于70/80粒度，I 型CBN的单颗粒抗压强度不低于19.6N，II型CBN的单颗粒抗压强度不低于27.44N。
3.立方氮化硼的化学性质立方氮化硼的化学组成为43.6%B和56.4%N。
主要杂质有SiO2、B2O3、Al2O3、Fe、Mg、Ca等。
立方氮化硼的热稳定性和对铁族元素及其合金的化学惰性明显优于金刚石。
金刚石在500~700℃时就开始氧化，且由于反应产物是气体（CO2），金刚石的破坏会继续直到消耗完为止。
CBN在800℃以上开始与空气或氧气发生作用生成B2O3！CBN的硬度虽比金刚石低，但由于其与含铁黑色金属的化学惰性和较好的热稳定性，使其金属磨除率达到金刚石的10倍，很快地解决了淬火钢等硬而韧的难磨金属材料的加工问题。
这也是CBN得以较快发展的原因。
立方氮化硼在磨具方面的应用由于立方氮化硼磨具的磨削性能十分优异，不仅能胜任难磨材料的加工，提高生产率，有利于严格控制工件的形状和尺寸精度，还能有效地提高工件的磨削质量，显著提高磨后工件的表面完整性，因而提高了零件的疲劳强度，延长了使用寿命，增加了可靠性，加上立方氮化硼磨料生产过程在能源消耗和环境污染方面比普通磨料生产好，所以，扩大立方氮化硼磨料磨具的生产和应用是机械工业发展的必然趋势。
立方氮化硼刀具(CBN刀具)牌号及切削参数选用表
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
加工高硬度铸铁的立方氮化硼刀具牌号说明：立方氮化硼刀 具抗冲击韧性（抗断裂性能/抗崩损性能）BN-K1＞BN-S30 ＞ BN-S300 ＞BN-k10 ＞BN-K11.而高温耐磨性能顺序反之。
郑州华菱超硬材料有限公司
2014.10
立方氮化硼刀具（CBN 刀具）牌号及切削参数选用表
立方氮化硼刀具（CBN 刀具）常用的三大领域（硬钢，硬铸铁， 珠光体灰铸铁和球铁） 所适用的 CBN 刀具牌号及对应切削参数范 围，按照图表形式概括如下，一目了然：
备注：加工硬钢时，BN-S20 和 BN-S200 牌号为整体聚晶立方氮化硼 刀片，BN-H10，BN-H11，BN-H20，BN-H21 为焊接 CBN 刀刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
郑州华菱超硬材料有限公司
2014.10
备注：切削参数可根据所用机床、系统刚性，及工件动平衡性视具体 情况进行微调。
华菱超硬是硬材料加工行业中知名的刀具，致力于高硬度切削和高速切削领域完整的刀具产品及方案设计
华菱立方氮化硼刀具加工高铬铸铁的切削参数

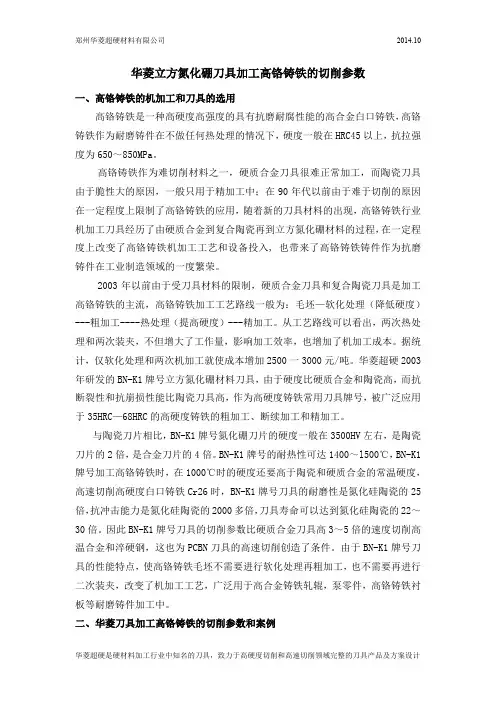

华菱立方氮化硼刀具加工高铬铸铁的切削参数一、高铬铸铁的机加工和刀具的选用高铬铸铁是一种高硬度高强度的具有抗磨耐腐性能的高合金白口铸铁，高铬铸铁作为耐磨铸件在不做任何热处理的情况下，硬度一般在HRC45以上，抗拉强度为650～850MPa。
高铬铸铁作为难切削材料之一，硬质合金刀具很难正常加工，而陶瓷刀具由于脆性大的原因，一般只用于精加工中；在90年代以前由于难于切削的原因在一定程度上限制了高铬铸铁的应用，随着新的刀具材料的出现，高铬铸铁行业机加工刀具经历了由硬质合金到复合陶瓷再到立方氮化硼材料的过程，在一定程度上改变了高铬铸铁机加工工艺和设备投入, 也带来了高铬铸铁铸件作为抗磨铸件在工业制造领域的一度繁荣。
2003年以前由于受刀具材料的限制，硬质合金刀具和复合陶瓷刀具是加工高铬铸铁的主流，高铬铸铁加工工艺路线一般为：毛坯—软化处理（降低硬度）---粗加工----热处理（提高硬度）---精加工。
从工艺路线可以看出，两次热处理和两次装夹，不但增大了工作量，影响加工效率，也增加了机加工成本。
据统计，仅软化处理和两次机加工就使成本增加2500一3000元/吨。
华菱超硬2003年研发的BN-K1牌号立方氮化硼材料刀具，由于硬度比硬质合金和陶瓷高，而抗断裂性和抗崩损性能比陶瓷刀具高，作为高硬度铸铁常用刀具牌号，被广泛应用于35HRC—68HRC的高硬度铸铁的粗加工、断续加工和精加工。
与陶瓷刀片相比，BN-K1牌号氮化硼刀片的硬度一般在3500HV左右，是陶瓷刀片的2倍，是合金刀片的4倍。
BN-K1牌号的耐热性可达1400～l500℃，BN-K1牌号加工高铬铸铁时，在1000℃时的硬度还要高于陶瓷和硬质合金的常温硬度，高速切削高硬度白口铸铁Cr26时，BN-K1牌号刀具的耐磨性是氮化硅陶瓷的25倍，抗冲击能力是氮化硅陶瓷的2000多倍，刀具寿命可以达到氮化硅陶瓷的22～30倍。
因此BN-K1牌号刀具的切削参数比硬质合金刀具高3～5倍的速度切削高温合金和淬硬钢，这也为PCBN刀具的高速切削创造了条件。
电火花放电磨削聚晶立方氮化硼刀具刃口
电火花放电磨削聚晶立方氮化硼刀具刃口1.聚晶立方氮化硼（PCBN）磨削概况近年来，聚晶立方氮化硼（PCBN）的使用，使58HRC以上硬度的工件精密硬态切削加工成为可能，达到以车代磨的表面质量，与高速钢、硬质合金材料相比，PCBN刀具可以大幅提高工件表面质量和加工速度，提升加工效率以及刀具寿命。
目前，国内外对PCBN刀具刃口加工的手段主要有机械磨削、电火花放电磨削等。
机械磨削，即用高速旋转的金刚石砂轮磨削PCBN刀具被加工表面。
机械磨削具有工艺简单、刀具刃口表面粗糙度值低等优点，但是，由于存在砂轮整形困难、砂轮损耗严重、成本较高等问题，难以实现对尖细刃口和复杂形状刃口刀具的加工，应用范围受到限制。
电火花放电加工是一种基于脉冲放电蚀除原理的自激放电加工过程，放电蚀除的物理过程是电磁学、热力学、流体动力学等综合作用的过程，电火花加工的机理是一种电物理过程。
而电火花加工属于非接触式加工，没有机械切削力，所以在制作工具电极时不必考虑其受力特性，具有工具电极成形简单、相对损耗小等优势，可有效应用于尖细刃口和复杂形状刃口PCBN刀具加工。
本文针对超硬刀具产品的自身特性，结合电火花放电磨削的原理，对超硬刀具电火花放电磨削的电极旋转线速度、峰值电流以及脉冲宽度等因素对加工效率、加工质量进行了详述。
2.电火花放电磨削影响因素2.1电极旋转线速度当电极不旋转时，工件材料去除量是最低的，工件表面粗糙度值也是最大的；电极旋转后，加工速度和加工质量均明显提高，这是由于电极的旋转改善了放电加工条件，加速了材料的蚀除速度；随着电极旋转速度的增加，工件材料去除量也增加，但增加幅度逐渐变缓，电极的损耗也增加，这是由于电极的磨损主要发生在放电加工初期，随着电极转速的增加，放电点迅速转移，放电频率明显加强，从而导致电极损耗增大；随着电极转速的增加，工件表面粗糙度值先减少，后增加。
在加工质量和加工效率方面，电极线速度变化的影响小于峰值电流和脉冲宽度的影响。
ZGMn13高锰钢的切削加工特点
高锰钢的种类锰含量在11%～18%的钢称高锰钢。
高锰钢分为高碳高锰耐磨钢、中碳高锰无磁钢、低碳高锰不锈钢及高锰耐热钢。
ＺＧＭｎ13是一种高锰钢,因其在承受外来的强大压力或冲击产生变形硬化后,显示出极高的耐磨性能而广泛应用于工程机械和矿山机械中。
同时,它也是一种典型的难加工材料,其切削加工性能在高锰钢中很具有代表性。
1 2高锰钢的性能( 1)高锰钢是一种耐磨钢,经过水韧处理的高锰钢可以得到较高的塑性和冲击韧性。
( 2 )高锰钢具有很高的耐磨性。
2ＺＧＭｎ13高锰钢的切削加工特点( 1)加工硬化严重。
( 2 )切削温度高。
( 3)切削力大。
( 4 )断屑困难。
( 5 )尺寸精度不易控制。
3切削高锰钢的合理方法3 1通过热处理改善高锰钢的切削性能改善高锰钢的切削性能可以通过高温回火来实现。
将高锰钢加热60 0～65 0℃,保温2ｈ后冷却,使高锰钢的奥氏体组织转变为索氏体组织,其加工硬化程度显著降低,加工性能明显改善。
加工完成的零件在使用前应进行淬火处理,使其内部组织重新转变为单一的奥氏体组织。
3 2合理选择刀具材料( 1)采用硬质合金刀片常用牌号有:ＹＧ8、ＹＧ6Ａ、ＹＧ6Ｘ、ＹＧ8Ｎ、ＹＷ1、ＹＷ2Ａ、ＹＷ3、ＹＣ4 5、767、798、813等。
虽然ＹＧ类硬质合金较为常用,但其不适于高速切削。
因为高速切削钢料时,切削时的高温将使刀具前刀面上形成强烈的月牙洼磨损,并加速后刀面磨损,刀具耐用度降低。
在切削速度较高且切削过程较平稳的情况下可考虑选用ＹＴ类硬质合金。
ＹＧ类硬质合金中添加适量的ＴａＣ或ＮｂＣ(一般为0 5 %～3% ) ,可提高其硬度和耐磨性而不降低其韧性。
随着硬质合金中含钴量的增加,这些优点更为显著。
因此,以ＴａＣ和ＮｂＣ为添加剂的通用型硬质合金也适用于高锰钢的切削加工。
( 2 )采用金属陶瓷刀片采用金属陶瓷刀片进行高锰钢的精车、半精车,可选用较高的切削速度,加工表面质量好,刀具耐用度高。
CBN立方氮化硼刀具的使用
立方氮化硼(CBN)在切削加工中的应用用PCBN刀片精车淬硬钢加工硬铸铁和灰口铸铁高速镗削铸件孔铰削淬硬钢或硬铸件小孔用于难加工材料的切削加工采用PCBN刀具精车淬硬钢，其工件硬度高于45HRC，效果最好。
其切削速度一般为80～120m/min，工件硬度越高，切削速度宜取低值，如车硬度为70HRC 的工件，其切削速度宜选60～80m/min。
精车的切深在0.1～0.3mm，进给量在0.05～0.025mm/r，精车后的工件表面粗糙度为Ra0.3～0.6μm，尺寸精度可达0.013mm。
若能采用刚性好的标准数控车床加工，PCBN刀具的刚性好和刃口锋利，则精车后的工件表面粗糙度可达Ra0.3μm，尺寸精度可达0.01mm，可达到用数控磨床加工的水平。
如果机床刚性好，选用的切削速度较低，则选用PCBN复合刀片可精车断续表面。
精车加工余量一般为0.3mm左右，尽可能提高工件淬火前的尺寸精度和减少热变形，以保证精车时切削余量均匀，延长PCBN刀具的使用寿命。
精车一般不用切削液，因为在较高的切削速度下，大量的切削热由切屑带走，很少会停留在工件表面而影响加工表面质量和精度。
精车刀片宜选用强度和韧性高的80°菱形刀片，刀尖半径在0.8～1.2mm之间，为保护刀具刃口，使用前需用细油石倒棱。
精车淬硬工件是一门新工艺，实施前需做工艺试验，可用与工件材料、硬度和大小相同的棒料，在同类机床上进行精加工或粗加工试验，关键是要试验刀具与切削参数的选择及工艺系统是否有足够的刚性。
该工艺目前国内已经采用，如一汽集团用PCBN刀具加工渗碳淬火(58～63HRC)的20CrMnTi变速箱齿轮拨叉槽，采用的工艺参数为Vc=150m/min,f=0.1mm/r，ap=0.2～0.3mm，实现了以车代磨。
加工硬铸铁用PCBN刀具车削淬硬钢时，要求工件淬火硬度高于45～55HRC，加工硬铸铁时，只要硬度达到中等硬度水平(45HRC)，就会取得良好的加工效果。
立方氮化硼刀片具有什么特性及何种材料加工可以使用CBN刀
立方氮化硼刀片具有什么特性及何种材料加工可以使用CBN刀片立方氮化硼整体聚晶刀片是采用CBN微粉整体烧结而成的块状材料，经刃磨而形成刀片，与立方氮化硼复合片均称为立方氮化硼刀片。
整体聚晶立方氮化硼刀片是一种机夹可转位刀片，常配合立方氮化硼车刀杆使用。
性能特点：它具有聚晶立方氮化硼的特性如较高的硬度、化学惰性及热稳定性，与立方氮化硼焊接复合片相比，具有长切削刃和较高的韧性，因此它不但可以精加工也可以粗加工。
应用特点华菱提供如下难加工材料和高效率加工方面的刀具产品及解决方案：1，高硬度铸铁/铸钢的加工,如:高铬铸铁、白口铸铁、镍硬铸铁等高硬度合金铸铁，高锰钢等耐热耐磨钢的粗加工和精加工【可拉荒粗车有夹砂、气孔的铸件毛坯】2，热处理后的高硬度工件加工,如:淬硬轴承钢、渗碳钢、氮化钢、工具钢、模具钢热后硬切削，可断续切削【刀片的韧性和耐磨性能优异；单边背吃刀量ap可达7.5mm，可加工HRC45-HRC79之间的高硬度钢件】3，其他难切削材料类：高温合金、粉末冶金，难熔合金及碳化钨，镍基，钴基合金的加工以及热喷涂喷焊件的硬面加工【可订做非标，来图来样加工】4，普通灰口铸铁、珠光体球墨铸铁的高速切削【刀具寿命是合金刀具寿命的10-20倍】立方氮化硼整体聚晶刀片可加工硬度在HRC60以上的淬火钢、模具钢、工具钢、合金钢、灰口铁、白口铁等硬质合金、陶瓷等传统刀具难加工的材料，而且在断续切削，粗加工方面具其独特的特点和应用案例[2]。
适用于普通机床、专用机床、自动线以及数控机床，广泛应用于军工、汽车、冶金轧辊、轴承、模具等行业的切削加工。
其使用寿命是硬质合金刀具的5～25倍，高耐磨性大大减少了换刀和磨刀的次数，也可不用冷却液而进行干式高速切削，适应日益提高的国家环保要求和“低碳经济”要求。
郑州华菱超硬刀具牌号的选择及切削参数：立方氮化硼刀片加工铸铁件、淬火钢件牌号的选择及切削参数：淬火钢件加工根据加工余量及有无断削选择相应的刀具牌号BN-H10牌号PCBN硬车刀片：连续切削用，Vc=120-190m/min.Fn=0.1-0.3mm/r(BN-H11镶嵌式CBN刀片)如图：BN-H20牌号PCBN硬车刀片：中等断续切削用PCBN刀片，Vc=100-180m/min,fn=0.07-0.15mm/r，镶嵌式结构（同BN-H11）。
