齐纳二极管工作原理及主要参数

齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。

齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数.

齐纳二极管工作原理

齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。

齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。

在通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直保持一个常数，直到反向电压超过某个特定的值，超过这个值之后PN结突然开始有大电流导通（图）。这个突然的意义重大的反向导通就是反向击穿，如果没

有一些外在的措施来限制电流的话，它可能导致器件的损坏。反向击穿通常设置了固态器件的最大工作电压。然而，如果采取适当的预防措施来限制电流的话，反向击穿的结能作为一个非常稳定的参考电压。

图 PN结二极管的反向击穿。

导致反向击穿的一个机制是avalanche multiplication。考虑一个反向偏置的PN结。耗尽区随着偏置上升而加宽，但还不够快到阻止电场的加强。强大的电场加速了一些载流子以非常高的速度穿过耗尽区。当这些载流子碰撞到晶体中的原子时，他们撞击松的价电子且产生了额外的载流子。因为一个载流子能通过撞击来产生额外的成千上外的载流子就好像一个雪球能产生一场雪崩一样，所以这个过程叫avalanche multiplication。

反向击穿的另一个机制是tunneling。Tunneling是一种量子机制过程，它能使粒子在不管有任何障碍存在时都能移动一小段距离。如果耗尽区足够薄，那么载流子就能靠tunneling跳跃过去。Tunneling电流主要取决于耗尽区宽度和结上的电压差。Tunneling引起的反向击穿称为齐纳击穿。

结的反向击穿电压取决于耗尽区的宽度。耗尽区越宽需要越高的击穿电压。就如先前讨论的一样，掺杂的越轻，耗尽区越宽，击穿电压越高。当击穿电压低于5伏时，耗尽区太薄了，主要是齐纳击穿。当击穿电压高于5伏时，主要是雪崩击穿。设计出的主要工作于反向导通的状态的PN二极管根据占主导地位的工作机制分别称为齐纳二极管或雪崩二极管。齐纳二极管的击穿电压低于5伏，而雪崩二极管的击穿电压高于5伏。通常工程师们不管他们的工作原理都把他们称为齐纳管。因此主要靠雪崩击穿工作的7V齐纳管可能会使人迷惑不解。

实际上，结的击穿电压不仅和它的掺杂特性有关还和它的几何形状有关。以上讨论分析了一种由两种均匀掺杂的半导体区域在一个平面相交的平面结。尽管有些真正的结近似这种理想情况，大多数结是弯曲的。曲率加强了电场，降低了击穿电压。曲率半径越小，击穿电压越低。这个效应对薄结的击穿电压由很大的影响。大多数肖特基二极管在金属－硅交界面边缘有一个很明显的断层。电场强化能极大的降低肖特基二极管的测量击穿电压，除非有特别的措施能削弱Schottky barrier边缘的电场。

图是以上所讨论的所有的电路符号。PN结用一根直线代表阴极，而肖特基二极管和齐纳二极管则对阴极端做了一些修饰。在所有这些图例中，箭头的方向都表示了二极管正向偏置下的电流方向。在齐纳二极管中，这个箭头可能有些误导，因为齐纳管通常工作在反向偏置状态下。对于casual observer来说，这个符号出现时旁边应该再插入一句“方向反了”。

图 PN结，肖特基，和齐纳二极管的电路图符号。有些电路图符号中箭头是空心的或半个箭头。

稳压二极管是应用在反向击穿区的特殊的面接触型硅晶体二极管。稳压二极管的伏安特性曲线与硅二极管的伏安特性曲线完全一样。稳压二极管的特性曲线与普通二极管基本相似，只是稳压二极管的反向特性曲线比较陡。稳压二极管的正常工作范围，是在伏安特性曲线上的反向电流开始突然上升的部分。这一段的电流，对于常用的小功率稳压管来讲，一般为几毫安至几十毫安。

稳压二极管的主要参数

（1）稳定电压Vz：稳定电压就是稳压二极管在正常工作时，管子两端的电压值。这个数值随工作电流和温度的不同略有改变，既是同一型号的稳压二极管，稳定电压值也有一定的分散性，例如2CW14硅稳压二极管的稳定电压为6～。

（2）耗散功率PM：反向电流通过稳压二极管的PN结时，要产生一定的功率损耗，PN结的温度也将升高。根据允许的PN结工作温度决定出管子的耗散功率。通常小功率管约为几百毫瓦至几瓦。

最大耗散功率PZM：是稳压管的最大功率损耗取决于PN结的面积和散热等条件。反向工作时，PN结的功率损耗为：PZ=VZ*IZ，由PZM和VZ可以决定IZmax。

（3）稳定电流IZ、最小稳定电流IZmin、大稳定电流IZmax 稳定电流：工作电压等于稳定电压时的反向电流；最小稳定电流：稳压二极管工作于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管允许通过的最大反向电流。

(4)动态电阻rZ：其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。rZ愈小，反映稳压管的击穿特性愈陡。

rz=△VZ/△IZ

(5)稳定电压温度系数：温度的变化将使VZ改变，在稳压管中，当|VZ| ＞7 V时，VZ具有正温度系数，反向击穿是雪崩击穿。

当|VZ|＜4V时，VZ具有负温度系数，反向击穿是齐纳击穿。

当4V＜|VZ|＜7V时，稳压管可以获得接近零的温度系数。这样的稳压二极管可以作为标准稳压管使用。

稳压二极管的检测

（1）正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。

（2）稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只Ω限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测

量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于 15V，则应将稳压电源调至20V以上。

也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。

稳压二极管的应用

稳压管常用在整流滤波电路之后，用于稳定直流输出电压的小功率电源设备中。

稳压二极管的选用

稳压二极管一般用在稳压电源中作为基准电压源或用在过电压保护电路中作为保护二极管。

选用的稳压二极管，应满足应用电路中主要参数的要求。稳压二极管的稳定电压值应与应用电路的基准电压值相同，稳压二极管的最大稳定电流应高于应用电路的最大负载电流50%左右。

稳压二极管的代换

稳压二极管损坏后，应采用同型号稳压二极管或电参数相同的稳压二极管来更换。

可以用具有相同稳定电压值的高耗散功率稳压二极管来代换耗散功率低的稳压二极管，但不能用耗散功率低的稳压二极管来代换耗散功率高的稳压二极管。例如，、的稳压二极管可以用1W、稳压二极管代换。

肖特二极管的工作原理是什么.doc

肖特二极管的工作原理是什么 SBD是肖特基势垒二极管（Schottky Barrier Diode,缩写成SBD）的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。这些优良特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装形式。肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。典型的肖特基二极管基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，

PIN二极管结构及工作原理

一、PIN二极管的结构 PIN二极管的基本结构有两种，即平面的结构和台面的结构，如图2所示。对于Si-pin133结二极管，其中I层的载流子浓度很低（约为10cm数量级）电阻率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；I层两边的p型和n型半导体的掺杂浓度通常很高。平面结构和台面结构的I层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。平面结构二极管可以方便地采用常规的平面工艺来制作。而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。台面结构的优点是： ①去掉了平面结的弯曲部分，改善了表面击穿电压； ②减小了边缘电容和电感，有利于提高工作频率。图2 PIN二极管的两种结构二、PIN二极管在不同偏置下的工作状态 1、正偏下 PIN二极管加正向电压时，P区和N区的多子会注入到I区，并在I区复合。当注入载流子和复合载流子相等时，电流I达到平衡状态。而本征层由于积累了大量的载流子而电阻变低，所以当PIN二极管正向偏置时，呈低阻特性。正向偏压越大，注入I层的电流就越大，I层载流子越多，使得其电阻越小。图3是正偏下的等效电路图，可以看出其等效为一个很小的电阻，阻值在0.1Ω和10Ω之间。

图3 正向偏压下PIN二极管的等效电路图正向偏压电流与正向阻抗特性曲线图 2、零偏下当PIN二极管两端不加电压时，由于实际的I层含有少量的P型杂质，所以在IN交界面处，I区的空穴向N区扩散，N区的电子向I区扩散，然后形成空间电荷区。由于I区杂质浓度相比N区很低，多以耗尽区几乎全部在I区内。在PI交界面，由于存在浓度差（P区空穴浓度远远大于I区），也会发生扩散运动，但是其影响相对于IN交界面小的多，可以忽略不计。所以当零偏时，I区由于存在耗尽区而使得PIN二极管呈现高阻状态。 3、反偏下反偏情况跟零偏时很类似，所不同的是内建电场会得到加强，其效果是使IN结的空间电荷区变宽，且主要是向I区扩展。此时的PIN二极管可以等效为电阻加电容，其电阻是剩下的本征区电阻，而电容是耗尽区的势垒电容。图4是反偏下PIN二极管的等效电路图，可以看出电阻范围在1Ω到100Ω之间，电容范围在0.1pF到10pF之间。当反向偏压过大，使得耗尽区充满整个I区，此时会发生I区穿通，此时PIN管不能正常工作了。图4 反向偏压下PIN二极管的等效电路图和反向偏压电流与反向电容特性曲线三、PIN二极管作为射频开关 3.1 工作原理

齐纳二极管和肖特基二极管

齐纳二极管和肖特基二极管肖特基二极管（Schottky）SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。这些优良特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装形式。 SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流，在非常高的频率下（如X波段、C波段、S波段和Ku波段）用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用SBD，像SBD TTL集成电路早已成为TTL 电路的主流，在高速计算机中被广泛采用。反向恢复时间现代脉冲电路中大量使用晶体管或二极管作为开关, 或者使用主要是由它们构成的逻辑集成电路。而作为开关应用的二极管主要是利用了它的通(电阻很小)、断(电阻很大) 特性, 即二极管对正向及反向电流表现出的开关作用。二极管和一般开关的不同在于,“开”与“关”由所加电压的极性决定, 而且“开”态有微小的压降V f,“关”态有微小的电流I 0。当电压由正向变为反向时, 电流并不立刻成为(- I 0) , 而是在一段时间ts 内, 反向电流始终很大, 二极管并不关断。经过ts后, 反向电流才逐渐变小, 再经过tf 时间, 二极管的电流才成为(- I 0) , 如图1 示。ts 称为储存时间, tf 称为下降时间。tr= ts+ tf 称为反向恢复时间, 以上过程称为反向恢复过程。这实际上是由电荷存储效应引起的, 反向恢复时间就是存储电荷耗尽所需要的时间。该过程使二极管不能在快速连续脉冲下当做开关使用。如果反向脉冲的持续时间比tr 短, 则二极管在正、反向都可导通, 起不到开关作用。因此了解二极管反向恢复时间对正确选取管子和合理设计电路至关重要。齐纳二极管齐纳二极管zener diodes(又叫稳压二极管它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性，稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。齐纳二极管不同于锗二极管的是：如果反向电压，有时简称为“偏压”增加到某个特殊值，对于一个微小偏压的变化，就会使电流产生一个可观的增加。引起这种效应的电压称为“击穿”电压或“齐纳”电压。2DW7型管的击穿电压在5．8－6．5V之间，极大电流是30mA。

齐纳二极管

齐纳二极管齐纳二极管(又叫稳压二极管)，此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。齐纳二极管不同于锗二极管的是：如果反向电压，有时简称为“偏压”增加到某个特殊值，对于一个微小偏压的变化，就会使电流产生一个可观的增加。引起这种效应的电压称为“击穿”电压或“齐纳”电压。2DW7型管的击穿电压在5．8－6．5V之间，极大电流是30mA。肖特基二极管肖特基（Schottky）二极管又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等肖特基（Schottky）二极管又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电

路中作整流二极管、小信号检波二极管使用。在通讯电源、变频器等中比较常见。供参考。电路中作整流二极管、小信号检波二极管使用。在通讯电源、变频器等中比较常见。供参考。我知道的一个应用是在BJT的开关电路里面, 通过在BJT上连接Shockley二极管来箝位,使得晶体管在导通状态时其实处于很接近截至状态.从而提高晶体管的开关速度.这种方法是74LS,74ALS, 74AS等典型数字IC TTL内部电路中使用的技术. 稳压二极管是应用在反向击穿区的特殊的面接触型硅晶体二极管。稳压二极管的伏安特性曲线与硅二极管的伏安特性曲线完全一样，稳压二极管伏安特性曲线的反向区、符号和典型应用电路如图1所示。稳压二极管的特性曲线与普通二极管基本相似，只是稳压二极管的反向特性曲线比较陡。稳压二极管的正常工作范围，是在伏安特性曲线上的反向电流开始突然上升的部分。这一段的电流，对于常用的小功率稳压管来讲，一般为几毫安至几十毫安。 (a)符号(b)伏安特性(c)应用电路图1 稳压二极管的伏安特性

PIN光电二极管

PIN光电二极管 1. 工作原理在上述的光电二极管的PN结中间掺入一层浓度很低的N型半导体，就可以增大耗尽区的宽度，达到减小扩散运动的影响，提高响应速度的目的。由于这一掺入层的掺杂浓度低，近乎本征（Intrinsic）半导体，故称I层，因此这种结构成为PIN光电二极管。I层较厚，几乎占据了整个耗尽区。绝大部分的入射光在I层内被吸收并产生大量的电子-空穴对。在I层两侧是掺杂浓度很高的P型和N型半导体，P层和N层很薄，吸收入射光的比例很小。因而光产生电流中漂移分量占了主导地位，这就大大加快了响应速度。通过插入I层，增大耗尽区宽度达到了减小扩散分量的目的，但是过大的耗尽区宽度将延长光生载流子在耗尽区内的漂移时间，反而导致响应变慢，因此耗尽区宽度要合理选择。通过控制耗尽区的宽度可以改变PIN观点二极管的响应速度。 2. PIN光电二极管的主要特性 (1) 截止波长和吸收系数只有入射光子的能量 PIN型光电二极管也称PIN结二极管、PIN二极管，在两种半导体之间的PN结，或者半导体与金属之间的结的邻近区域，在P区与N区之间生成I型层，吸收光辐射而产生光电流的一种光检测器。具有结电容小、渡越时间短、灵敏度高等优点。目录 PIN型光电二极管的结构 PIN结的导电特性 PIN型光电二极管的主要参数 PIN型光电二极管的典型应用

PIN型光电二极管的结构 pin结二极管的基本结构有两种，即平面的结构和台面的结构，如图1所示。对于Si-pin133结二极管，其中i型层的载流子浓度很低（约为10cm数量级）电阻率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；i型层两边的p型和n型半导体的掺杂浓度通常很高（即为重掺杂）。平面结构和台面结构的i型层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。平面结构二极管可以方便地采用常规的平面工艺来制作。而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。台面结构的优点是：①去掉了平面结的弯曲部分，改善了表面击穿电压；②减小了边缘电容和电感，有利于提高工作频率。 PIN结的导电特性 pin 结就是在 pin 结的空间电荷区分别在 i 型层两边的界面处，而整个的 i 型层中没有空间电荷，但是存在由两边的空间电荷所产生出来的电场——内建电场，所以 pin 结的势垒区就是整个的 i 型层。 ①基本概念：众所周知，一般 p-n 结的导电（较大的正向电流以及很小的反向电流）主要是由于少数载流子在势垒区以外的两边扩散区中进行扩散所造成的；扩散区是不存在电场的电中性区。在此实际上也就暗示着载流子渡越势垒区的速度很快，即忽略了存在强电场的势垒区的阻挡作用；当然，这种处理也只有在势垒区较薄（小于载流子的平均自由程）时才是允许的。而对于势垒区厚度较大（≈载流子平均自由程）的p-n 结，则就需要考虑载流子在渡越势垒区的过程中所造成的影响，这种影响主要就是将增加一定的产生-复合电流。

功率二极管结构和工作原理

功率二极管结构和工作原理在本征半导体中掺入P型和N型杂质，其交界处就形成了PN结，在PN结的两端引出两个电极，并在外面装上管壳，就成为半导体二极管。如果一杂质半导体和金属形成整流接触，并在两端引出两个电极，则成为肖特基二极管。二极管的结构和工作原理： PN结的形成及二极管的单向导电性描述如下：如下图1所示，对于一块纯净的半导体，如果它的一侧是P区，另一侧为N区，则在P区和N区之间形成一交界面。N区的多子（电子）向P区运动，P区的多子（空穴）向N区运动，这种由于浓度差异而引起的运动称为“扩散运动”。扩散到P区的电子不断地与空穴复合，同时P区的空穴向N区扩散，并与N区中的电子复合。交界面两侧多子复合的结果就出现了由不能移动的带电离子组成的“空间电荷区”。N区一侧出现正离子区，P区一侧出现负离子区，正负离子在交界面两侧形成一个内电场。这个内电场对多子的扩散运动起阻碍作用的同时，又有利于N区的少子（空穴）进入P区，P区的少子（电子）进入N区，这种在内电场作用下少子的运动称为“漂移运动”。扩散运动有助于内电场的加强，内电场的加强将阻碍多子的扩散，而有助于少子的漂移，少子漂移运动的加强又将削弱内电场，又有助于多子的扩散，最终扩散运动和漂移运动必在一定温度下达到动态平衡。即在单位时间内P区扩散到N区的空穴数量等于由P区漂移到N区的自由电子数量，形成彼此大小相等，方向相反的漂移电流和扩散电流，交界面的总电流为零。在动态平衡时，交界面两侧缺少载流子的区域称为“耗尽层“，这就形成了PN结。

如图2所示，当PN结处于正偏，即P区接电源正端，N区接电源负端时，外加电场与PN 结内电场方向相反，内电场被削弱，耗尽层变宽，打破了PN结的平衡状态，使扩散占优势。多子形成的扩散电流通过回路形成很大的正向电流，此时PN结呈现的正向电阻很小，称为“正向导逋”。当PN结上流过的正向电流较小时，二极管的电阻主要是作为基片的低掺杂N区的欧姆电阻，其阻值较高且为常量，因而管压降随正向电流的上升而增加；当PN结上流过的正向电流较大时，注入并积累在低掺杂N区的少子空穴浓度将很大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，使得其电阻率明显下降，也就是电导率大大增加，这就是电导调制效应。电导调制效应使得PN结在正向电流较大时压降仍然很低，维持在1V左右，所以正向偏置的PN结表现为低阻态，为保护PN结，通常要在回路中串联一个限流电阻。

稳压二极管原理及应用.(DOC)

什么是稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:，稳压二极管是一种用于稳定电压的单PN结二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上，反向电阻降低到一个很少的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。稳压管的应用： 1、浪涌保护电路(如图2)：稳压管在准确的电压下击穿，这就使得它可作为限制或保护之元件来使用，因为各种电压的稳压二极管都可以得到，故对于这种应用特别适宜。图中的稳压二极管D是作为过压保护器件。只要电源电压VS超过二极管的稳压值D就导通。使继电器J吸合负载RL就与电源分开。 2、电视机里的过压保护电路(如图3)：EC是电视机主供电压，当EC电压过高时，D导通，三极管BG导通，其集电极电位将由原来的高电平(5V)变为低电平，通过待机控制线的控制使电视机进入待机保护状态。 3、电弧抑制电路如图4：在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话，当线圈在导通状态切断时，由于其电磁能释放所产生的高压就被二极管所吸收，所以当开关断开时，开关的电弧也就被消除了。这个应用电路在工业上用得比较多，如一些较大功率的电磁吸控制电路就用到它。

4、串联型稳压电路(如图5)：在此电路中。串联稳压管BG的基极被稳压二极管D钳定在13V，那么其发射极就输出恒定的12V电压了。这个电路在很多场合下都有应用国产稳压二极管产品的分类二极管的击穿通常有三种情况，即雪崩击穿、齐纳击穿和热击穿。（1）雪崩击穿对于掺杂浓度较低的PN结，结较厚，当外加反向电压高到一定数值时，因外电场过强，使PN结内少数载流子获得很大的动能而直接与原子碰撞，将原子电离，产生新的电子空穴对，由于链锁反应的结果，使少数载流子数目急剧增多，反向电流雪崩式地迅速增大，这种现象叫雪崩击穿。雪崩击穿通常发生在高反压、低掺杂的情况下。（2）齐纳击穿对于采用高掺杂（即杂质浓度很大）形成的PN结，由于结很薄（如0.04μm）即使外加电压并不高（如4V），就可产生很强的电场（如）将结内共价键中的价电子拉出来，产生大量的电子一空穴对，使反向电流剧增，这种现象叫齐纳击穿（因齐纳研究而得名）。齐纳击穿一般发生在低反压、高掺杂的情况下。（3）热击穿在使用二极管的过程中，如由于PN结功耗（反向电流与反向电压之积）过大，使结温升高，电流变大，循环反复的结果，超过PN结的允许功耗，使PN结击穿的现象叫热击穿。热击穿后二极管将发生永久性损坏。

齐纳二极管(稳压二极管)工作原理及主要参数

齐纳二极管(稳压二极管)工作原理及主要参数齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数. 齐纳二极管工作原理齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。在通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直

功率二极管结构和工作原理

功率二极管结构和工作原理功率二极管结构和工作原理在本征半导体中掺入P型和N型杂质，其交界处就形成了PN结，在PN结的两端引出两个电极，并在外面装上管壳，就成为半导体二极管。如果一杂质半导体和金属形成整流接触，并在两端引出两个电极，则成为肖特基二极管。二极管的结构和工作原理： PN结的形成及二极管的单向导电性描述如下：如下图1所示，对于一块纯净的半导体，如果它的一侧是P区，另一侧为N区，则在P区和N 区之间形成

一交界面。N区的多子（电子）向P 区运动，P区的多子（空穴）向N区运动，这种由于浓度差异而引起的运动称为"扩散运动”。扩散到P区的电子不断地与空穴复合，同时P 区的空穴向N区扩散，并与N区中的电子复合交界面两侧多子复合的结果就出现了由不能移动的带电离子组成的“空间电荷区”。N区一侧出现正离子区，P区一侧出现负离子区，正负离子在交界面两侧形成一个内电场。这个内电场对多子的扩散运动起阻碍作用的同时，又有利于N 区的少子（空穴）进入P区，P区的少子（电子）进入N区，这种在内电场作用下少子的运动称为"漂移运动”。扩散运动有助于内电场的加强，内电场的加强将阻碍多子的扩散，而有助于少子的漂移，少子漂移运动的加强又将削弱内电场，又有助于多子的扩散，最终扩散运动和漂移运动必在一定

温度下达到动态平衡。即在单位时间内P区扩散到N 区的空穴数量等于由P区漂移到N区的自由电子数量，形成彼此大小相等，方向相反的漂移电流和扩散电流，交界面的总电流为零。在动态平衡时，交界面两侧缺少载流子的区域称为“耗尽层“，这就形成了PN结。囹！PN结空间电荷区如图2所示，当PN结处于正偏，即P区接电源正端，N区接电源负端时，外加电场与PN结内电场方向相反，内电场被削弱，耗尽层变宽，打破了PN 结的平衡状态，使扩散占优势。多子形成的扩散电流通过回路形成很大的正向电流，此时PN结呈现的正向电阻很小，称为“正向导逋”。当PN结上流过

齐纳二极管

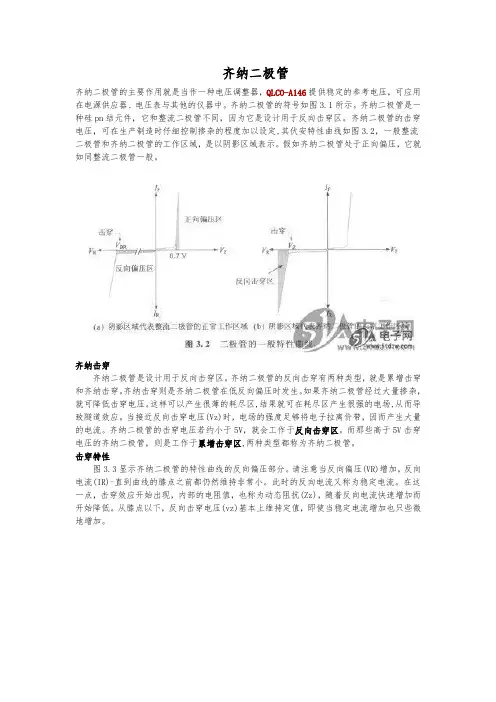

齐纳二极管齐纳二极管的主要作用就是当作一种电压调整器，QLCO-A146提供稳定的参考电压，可应用在电源供应器、电压表与其他的仪器中。齐纳二极管的符号如图3.1所示。齐纳二极管是一种硅pn结元件，它和整流二极管不同，因为它是设计用于反向击穿区。齐纳二极管的击穿电压，可在生产制造时仔细控制掺杂的程度加以设定,其伏安特性曲线如图3.2，一般整流二极管和齐纳二极管的工作区域，是以阴影区域表示。假如齐纳二极管处于正向偏压，它就如同整流二极管一般。齐纳击穿齐纳二极管是设计用于反向击穿区。齐纳二极管的反向击穿有两种类型，就是累增击穿和齐纳击穿。齐纳击穿则是齐纳二极管在低反向偏压时发生。如果齐纳二极管经过大量掺杂，就可降低击穿电压。这样可以产生很薄的耗尽区,结果就可在耗尽区产生很强的电场,从而导致隧道效应。当接近反向击穿电压(Vz)时，电场的强度足够将电子拉离价带，因而产生大量的电流。齐纳二极管的击穿电压若约小于5V，就会工作于反向击穿区。而那些高于5V击穿电压的齐纳二极管，则是工作于累增击穿区,两种类型都称为齐纳二极管。击穿特性
