桥式整流器原理电路

桥式整流电路（如图5-5所示）是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。

图5-5（a）为桥式整流电路图（b）为其简化画法

桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成e2、Dl、Rfz、D3通电回路，在Rfz，上形成上正下负的半波整洗电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成e2、D2Rfz、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。以上两种工作状态分别如图5-6（a）和（b）所示。

图5-6 桥式整流电路的工作原理示意图

如此重复下去，结果在Rfz，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。

桥式整流电路的整流效率和直流输出与全波整流电路相同，变压器的利用率最高。现在常用的全桥整流，不用单独的四只二极管而用一只全桥，其中包括四只二极管，但是要标清符号，有交流符号的两端接变压器输出，+、-两端接入整流电路。

需要特别指出的是，二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。表5-1所列参数可供选择二极管时参考。

另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。

图5-7示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半口三只二极管并联，每只分担电路总电流的三分之一。总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。因此需在每只二极管上串联一只阻

值相同的小电阻器，使各并联二极管流过的电流接近一致。这种均流电阻R一般选用零点几欧至几十欧的电阻器。电流越大，R应选得越小。

图5-8示出了二极管串联的情况。显然在理想条件下，有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。但因为每只二极管的反向电阻不尽相同，会造成电压分配不均：内阻大的二极管，有可能由于电压过高而被击穿，并由此引起连锁反应，逐个把二极管击穿。在二极管上并联的电阻R，可以使电压分配均匀。均压电阻要取阻值比二极管反向电阻值小的电阻器，各个电阻器的阻值要相等。

主要参数：

荧光灯电子镇流器的工作原理分析

荧光灯电子镇流器的工作原理分析工作原理荧光灯镇流器有电感式镇流器和电子式镇流器。电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。一、典型电路组成典型的电压馈电半桥式逆变电路如图所示。图中BR及C1构成整流滤波电路。R1、C2及VD2构成半桥逆变器的启动电路。开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。二、工作原理在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。电流随VT2导通程度的变化而变化。同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。极性是各绕组同名端为负。T1c上的感应电势使得VT2基极的电位进一步升高。V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。V12导通后。C2将通过VD1和VT2放电。T1c、T1b 的感应电势逐渐减小至零。VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。而VT1则由截止跃变到饱和导通，半桥上的电流路径为： +VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。与VT2情况相同，正反馈又使得VT1迅速退出饱和变为截止状态。VT2由截止跃变为饱和导通状态。如此周而复始，VT1和V12轮流导通，流过C5的电流方向不断改变。由C5、L1及灯丝组成的LC网络发生串联谐振。C5两端产生高压脉冲，施加到灯管上，使灯点燃。灯点燃后L1起到了限流的作用。

电子镇流器的工作原理与常见故障修

电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。据我所知在仙桃市，就有几个人在专门制造电子镇流器。本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。与电感镇流器相比，电子镇流器具有以下优点： 1、节能： 1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。 2）电子镇流器自身功率损耗低。电子镇流器的自身消耗功率较难测量，经间接测量估算，工作点调整较好的电子镇流器，其自身消耗一般都在灯功率的5%以下。 2、其它优点由于应用了高频电感，电子镇流器体积小，重量轻；低电压可启动点燃灯管；无需启辉器；无频闪，无噪声等等。四、电子镇流器的组成与主流电路分析 1、电子镇流器的组成

电子镇流器常见拓扑结构及工作原理

电子镇流器常见拓扑结构及工作原理复旦大学王凯版权保护抄袭必纠摘要金属卤化物灯（简称金卤灯）作为高强度气体放电灯的重要灯种，由于拥有诸多优点而在绿色照明领域得到广泛应用，特别是在城市道路、商业广场、超市、摄影和工矿照明中大量使用，有着非常大的市场发展空间，随着金卤灯的广泛应用，与之相配套的金卤灯电子镇流器的开发也成为了研究热点。金卤灯作为高强度气体放电灯的一种，其物理和电特性与大多数高强度气体放电灯类似，论文第一章首先对高强度气体放电灯的发光原理和电子镇流器工作原理作了简单介绍。论文第二章对常见类型的电子镇流器的结构及工作原理作了介绍。论文第三章针对150W金卤灯的物理特性和电特性设计了一款低频方波式电子镇流器，并对镇流器各部分电路参数作了理论计算。论文第四章通过MATLAB/simulink仿真了功率因数校正电路和低频方波逆变电路，仿真结果验证了电路的设计合理性，其中功率因数校正电路设计合理，校正后输入侧功率因数为0.97，满足设计要求；低频方波电路能实现灯的低频方波驱动和灯电流恒流控制。论文同时对逆变电路在电流换向时所存在的电流过冲问题提出了一种解决方案，仿真结果显示，该方案能有效解决电流过冲问题。论文第五章根据电子镇流器设计方案搭建了实际电路，实验结果验证了设计方案的有效性。其中功率因数校正电路在不同输入电压下均能实现功率因数校正，校正后输入侧功率因数在左右。低频方波逆变电路在开环状态下能实现灯电压的低频方波逆变，输出灯电压与理论设计吻合。由于时间限制，对灯电流的恒流闭环控制功能并没有实现。

关键词：金卤灯，电子镇流器，功率因数校正，低频方波逆变 1 绪论金卤灯是高强度气体放电灯的一种，本章首先介绍了气体放电灯的发光原理，然后对电子镇流器的镇流原理作了分析。最后对气体放电灯所存在的声谐振现象作了介绍。 1.1 气体放电灯的基本特性在通常情况下，气体是良好的绝缘介质，其电路阻抗可视为无穷大。但是在光辐射、强电场、离子轰击和高温加热等条件下，气体可能会被击穿，发生电离并产生可自由移动的带电粒子，此时气体由绝缘体转变为导体，这种现象称为气体放电。气体被击穿后，带电粒子不断地从电场中获得能量，并通过与其他粒子相互碰撞的形式将能量传递给其它粒子。这些得到能量的粒子可能会被激发，发生能级跃迁，但跃迁后的激发态粒子并不稳定，会自发返回基态，跃迁回基态的粒子会产生电磁辐射、释放光子，这即是气体放电灯的发光原理。图1.1为气体在一定条件下放电的伏安特性曲线，各段的物理特性如下所示：图1.1 气体放电的伏安特性 OA段：由场致电离所产生的少量的带电粒子在电场作用下向阳极运动，从而产生电流，随着电场强度逐渐增加，单位时间内到达阳极的带电粒子数增多，电流增大。 AB段：随着电场强度进一步增强，由场致电离产生的带电粒子在电场加速下能全部到达阳极，单位时间内到达阳极的带电粒子不在增加，电流饱和。

镇流器的基本原理以及常见异常处理合集(各种经典案例)

电子镇流器知识（一）一、电子镇流器知识 1、概述： 20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国

绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。 2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件： a、灯丝的预热电流或灯丝电流 b、高电压启动 c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。-65。的相位差，从而维持灯的二次启动电压，使灯能更稳定的工作。电感镇流由于结构简单，寿命长，作为第一种荧光灯配合工作的镇流器，它的市场占有率还比较大，但是，由于它的功率因数低，低电压启动性能差，耗能笨重，频闪等诸多缺点，它的市场慢慢地被电子镇流器所取代，电感镇流器能量损耗：40W（灯管功率）+10W（电感镇流器自身发热损耗）等于整套灯具总耗电为50W。 ②、电子镇流器的工作原理：电子镇流器是一个将工频交流电源转换成高频交流电源的变换器，其基本工作原理是：工频电源经过射频干扰（RFI）滤波器，全波整流和无源（或有源）功率因数校正器（PPFC或APFC）后，变为直流电源。通过DC/AC变换器，输出20K-100KHZ 的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管"放电"变成"导通"状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。电子镇流器知识（三） ③、电感镇流器与电子镇流器的比较：电子镇流器知识（四） 3、电子镇流器的分类： A、按安装模式可分为：a、独立式 b、内装式 c、整体式 B、按性能特点可分为：a、普通型 b、高功率因数型 c、高性能型d、高性价比型 e、可调光型五大类

桥式整流电路分析

1、桥式整流桥式整流电路是使用最多的一种整流电路。这种电路,只要增加两只二极管口连接成"桥"式结构,便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。桥式整流电路如图Z0705所示，其中图（a）、（b）、（c）是它的三种不同画法。它是由电源变压器、四只整流二极管D1~4 和负载电阻R L组成。四只整流二极管接成电桥形式，故称桥式整流。桥式整流电路的工作原理如图Z0706所示。在u2的正半周，D1、 D3导通，D2、D4截止，电流由T R次级上端经 D1→R L →D3回到 TR次级下端，在负载 RL上得到一半波整流电压。在u2的负半周，D1、 D3截止，D2、D4导通，电流由Tr次级的下端经D2→R L→D4回到 Tr次级上端，在负载RL 上得到另一半波整流电压。这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即 UL = 0.9U2 GS0709 I L = 0.9U2／R L GS0710 流过每个二极管的平均电流为 I D= I L／2 = 0.45 U2／R L 每个二极管所承受的最高反向电压为 2、半波整流电路半波整流电路，由电源变压器Tr整流二极管D和负载电阻RL组成，如下图所示。电路的工作过程是：在u2的正半周（ωt=0~π），二极管因加正向偏压而导通，有电流iL流过负载电阻RL。由于将二极管看作理想器件，故RL上的电压uL与u2的正半周电压基本相同。

市电（交流电网）变为稳定的直流电需经过变压、整流、滤波和稳压四个过程。利用二极管的单向导电性，将大小和方向都随时间变化的工频交流电变换成单方向的脉动直流电的过程称为整流。有时将变压器、整流电路和滤波电路一起统称为整流器。（1）正半周u2瞬时极性a(+)，b(-)，VD正偏导通，二极管和负载上有电流流过。若向压降UF忽略不计，则uo=u2。（2）负半周u2瞬时极性a(-)，b(+)，VD反偏截止，IF≈0，uD=u2。

桥式整流电路的工作原理

桥式整流电路的工作原理电子系统的正常运行离不开稳定的电源，除了在某些特定场合下采用太阳能电池或化学电池作电源外，多数电路的直流电是由电网的交流电转换来的。这种直流电源的组成以及各处的电压波形如图所示。直流电源的组成图中各组成部分的功能如下838电子： ⑴电源变压器：将电网交流电压（220V或380V）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。因为大多数电子电路使用的电压都不高，这个变压器是降压变压器新艺图库。 ⑵整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有脉动的直流电。 ⑶滤波电路：利用储能元件电容器C两端的电压（或通过电感器L的电流）不能突变的性质，把电容C（或电感L）与整流电路的负载RL并联（或串联），就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。在小功率整流电路中，经常使用的是电容滤波。 ⑷稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。利用二极管的单向导电性组成整流电路，可将交流电压变为单向脉动电压。本章为便于分析整流电路，把整流二极管当作理想元件，即认为它的正向导通电阻为零，而反向电阻为无穷大。但在实际应用中，应考虑到二极管有内阻，整流后所得波形，其输出幅度会减少0.6~1V，当整流电路输入电压大时，这部分压降可以忽略。但输入电压小时，例如输入为3V，则输出只有2V 多，需要考虑二极管正向压降的影响。在小功率直流电源中，常见的几种整流电路有单相半波、全波、桥式和三相整流电路等。整流（和滤波）电路中既有交流量，又有直流量。对这些量经常采用不同的表述方法：输入（交流）——用有效值或最大值；输出（直流）——用平均值；二极管正向电流——用平均值；二极管反向电压——用最大值。838电子单相全波桥式整流器电路的工作原理由图可看出，电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载R L上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载R L的电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只单个二极管封装在一起的元件，取名桥式整流二极管,整流桥或全桥二极管。

桥式整流器原理电路

桥式整流器原理电路桥式整流电路（如图5-5所示）是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。图5-5（a）为桥式整流电路图（b）为其简化画法桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成e2、Dl、Rfz、D3通电回路，在Rfz，上形成上正下负的半波整洗电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成e2、D2Rfz、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。以上两种工作状态分别如图5-6（a）和（b）所示。

图5-6 桥式整流电路的工作原理示意图如此重复下去，结果在Rfz，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。桥式整流电路的整流效率和直流输出与全波整流电路相同，变压器的利用率最高。现在常用的全桥整流，不用单独的四只二极管而用一只全桥，其中包括四只二极管，但是要标清符号，有交流符号的两端接变压器输出，+、-两端接入整流电路。需要特别指出的是，二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。表5-1所列参数可供选择二极管时参考。另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。图5-7示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半口三只二极管并联，每只分担电路总电流的三分之一。总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。因此需在每只二极管上串联一只阻

各类整流电路图及工作原理

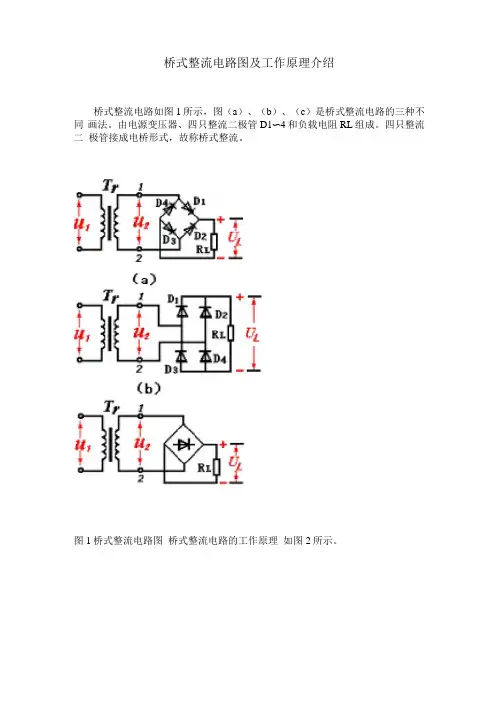

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。四只整流二极管接成电桥形式，故称桥式整流。图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
