建筑施工技术 第五章 预应力混凝土工程
建筑施工技术——预应力混凝土工程
第五章预应力混凝土工程能力目标：Ø（1）能根据施工图纸和施工实际条件，选择和制定常规预应力钢筋混凝土工程合理的施工方案；Ø（2）能根据施工图纸和施工实际条件，查找资料和完成预应力钢筋混凝土施工中遇到的一些必要计算；Ø（3）能根据施工图纸和施工实际条件编写一般建筑预应力钢筋混凝土工程施工技术交底；Ø（4）能根据建筑工程质量验收方法及验收规范进行常规预应力钢筋混凝土工程的质量检验。
知识目标：Ø（1）掌握一般建筑预应力钢筋混凝土工程的常规施工工艺、施工方法及包含的原理；Ø（2）掌握工程施工中遇到的一些必要计算方法；Ø（3）熟悉预应力钢筋混凝土工程施工中容易出现的常见质量、安全问题及质量、安全验收规范；（4）熟悉预应力钢筋混凝土施工顺序及预应力钢筋混凝土所需配备的设施和设备。
1．1概述预应力砼结构（构件）：在结构（构件）使用前预先预先施加应力，推迟了裂缝的出现或限制裂缝的开展，提高了结构（构件）的刚度。
预应力砼的分类按施工方法——先张法，后张法；按钢筋张拉方式——机械张拉，电热张拉与自应力张拉；一、预应力混凝土简介预应力混凝土是最近几十年发展起来的一项新技术，现在世界各国都在普遍地应用，其推广使用的范围和数量，已成为衡量一个国家建筑技术水平的重要标志之一。
目前，预应力混凝土不仅较广泛地应用于工业与民用建筑的屋架，吊车梁、空心楼板、大型屋面板、等，交通运输方面的桥梁。
轨枕，以及电杆、桩等方面，而且已应用到矿井支架、海港码头、和造船等方面，如60m拱形屋架、12rn跨度200t吊车梁，5000t水压机架，大跨度薄壳结构、144m悬臂拼装公路桥和11万吨容量的煤气罐等都已应用成功。
淮北市火车站立交桥桥面横梁就是采用预应力的。
为什么说预应力混凝土结构衡量一个国家建筑技术水平的重要标志之一？它有哪些优点？由于普通混凝土构件抗裂性能差，它的抗拉极限应变值ε只有0.0001~0.00015，即相当于每米只能拉长0.1~0.15mm，超过这个数值就会开裂，因此，钢筋混凝土受拉构件，如果要保证混凝土不开裂，钢筋的应力只能用到20~30N/mm 2 [fy = E ε = 2×105 ×(0.0001~0.00015) = 20~30N／mm 2 ]。
建筑施工技术习题
第五章预应力混凝土工程一、填空题1．预应力混凝是指结构承受外荷载前，在构件受压区预先施加。
2．预应力混凝土的工艺常用的有和。
8．先张法中常用的钢丝锚固夹具有：、和。
9．在生产预应力空心板，张拉预应力钢丝时，通常多用根张拉。
可采用张拉，以弹簧测力计测力。
10．在铺放预应力筋前，对台面及模板先刷隔离剂的目的是。
13．先张法预应力筋放张时，若设计无要求，构件混凝土强度不得低于混凝土强度标准值的。
17．孔道灌浆应优先采用标号不低于普通硅酸盐水泥配制的水泥浆。
也可采用水泥砂浆，水泥浆和水泥砂浆强度均不应低于。
29。
先张法预应力筋锚固后外露长度，应不小于——mm，多余部分宜用切割。
31．预留孔道的形状有，和三种，目前常用的孔道留设方法有，和等。
32．后张法预应力筋张拉时，构件混凝土强度不应低于强度标准值的。
34， f ptk代表。
35。
先张法适用于工厂化大批量生产定型的构件，如、及中小型吊车梁。
47．后张法用的预应力筋种类有：、和钢绞线束等三类。
61．对孔道成型的基本要求是：孔道的必须正确，接头应，孔道中心线应与垂直。
62．预留孔道的作用是。
72，后张拉施工在确定预应力筋张拉顺序时，应采用、——张拉原则。
73．对平卧叠浇的预应力构件，宜先后逐层进行张拉，为了减少摩擦力，粘结力引起的预应力损失，可逐层加大张拉力。
75．灌浆顺序应，以免上层孔道漏浆把下层孔道堵塞。
二、单项选择题1．不适合后张法预应力混凝土使用的钢筋是( )。
A．冷拉I级筋 B．冷拉Ⅱ级筋 C．冷拉Ⅲ级筋 D．精轧螺纹钢筋2．属于钢丝束锚具的是( )。
A．螺丝端杆锚具 B．帮条、锚具C．精轧螺纹钢筋锚具 D．镦头锚具3．不属于后张法预应力筋张拉设备的是(A．液压千斤顶 B．卷扬机 C．高压油泵 D．压力表6．只适用于留设直线孔道的是( )。
A．胶管抽芯法 B．钢管抽芯法 C．预埋管法 D．B和C7。
预埋波纹管适合于留设的孔道是(A。
直线型 B．折线型 C．曲线型 D．ABC都8．不属于单根预应力粗钢筋制作工序的是（）A、配料B、冷拔C、对焊D、冷拉9．同一束多根钢筋下料长度的相对误差不应大于（）A、L/5000B、5mmC、10mmD、A和B13．后张法预应力张拉程序不正确的是（）A、0 σconB、0 1.03σconC、0 1.05σcon σconD、B和C16.下列灌浆材料的性能不符合要求的是（）A、425普通硅酸盐水泥B、水泥浆水灰比为0.6C、砂浆强度为25N/mm2D、水泥浆泌水性为2%17.孔道灌浆所不具有的作用是（）A、保护预应力筋B、控制裂缝开展C、减轻梁端锚具负担D、提高预应力值18.孔道灌浆后，对预应力筋处理错误的是（）A、预应力筋锚固后外露长度不小于30mmB、多余部分用氧炔焰切割C、封头混凝土尺寸厚100mmD、锚具采用封头混凝土保护19、有关无黏结预应力筋的说法，错误的是（）A、属于先张法B、不靠锚具传力C、对锚具要求高D、适用了曲线配筋的结构20.无黏结预应力筋适合两端张拉的长度是（）A、10mB、15mC、25mD、30m21.对于无黏结预应力筋锚固区处理不当的是（）A、采取严格的密封防护措施B、锚固后的预应力筋外露长度保留30mmC、预应力筋多余部分用电弧切割D、在锚具与承压板表面涂以防水砂浆22.不适用于先张法生产是构件是（）A、预应力楼板B、屋面板C、天沟板D、大型吊车梁23.无黏结预应力与后张法有黏结预应力不同的地方是（）A、孔道留设B、张拉力C、张拉程序D、张拉伸长值校核24、台座的主要承力结构为（）A、台面B、台墩C、刚横梁D、都是25．对台座的台面应进行的验算是( )。
建筑施工技术习题
《建筑施工技术》作业习题第一章土方工程一、选择题1、常用于工程中评定土体密实程度的方法是土体的（）A、孔隙比B、孔隙率C、天然密度D、干密度2、现场采用机械夯实是一种常用及比较有效的土方回填方法，但要根据所采用的施工机械对土方的铺土厚度规定，如规范规定采用蛙式打夯机要求填土每层的铺土厚度不大于（）。
A、200mmB、250mmC、300mmD、无特殊规定3、反铲挖土机的特点是（）A. 直上直下，自重切土 B、后退向下，自重切土C、后退向下，强制切土D、前进向上，强制切土4、在土方的填筑与压实的施工中，下列说法错误的是（）A. 含水量过大的黏土、含大量有机质的土和冻土均不应作为回填土。
B. 平滚碾既适合碾压砂土也适合碾压粘性土，羊足碾只适合用于碾压砂土。
C. 影响填土压实的因素有：压实功、土的含水量和每层铺土厚度。
D. 填土压实的质量检查可用“环刀法”测定土的干密度来检查。
5、轻型井点降水时，抽水设备的选择主要取决于（）A、总管长度B、井点关根数C、井点管埋设深度D、平面布置形式6、正铲挖土机的特点是（）A、直上直下，自重切土B、后退向下，自重切土C、后退向下，强制切土D、前进向上，强制切土二、判断题1、填土的压实方法一般有碾压法、夯实法和振动压实法。
（）2、土越坚硬，难开挖，则它的可松性系数越小。
（）3、初步确定场地设计标高的原则是“填挖平衡原则”（）4、土的天然含水量是指图中水的质量与土的总质量之比（）5、土的孔隙比是指图中孔隙体积与固体体积之比（）6、边坡坡度i=B/H ( )三、简答题1、单斗挖土机按工作装置不同可分为哪几种？各自的挖土特点是什么？2、填土压实的方法有那些?影响填土压实的因素有那些？3、基坑（槽）开挖应遵循的原则。
4、影响填土压实的因素有哪些？5、常用的人工降低地下水位的方法有哪些？6、流沙形成的原因是什么？如何防治？7、试述推土机、铲运机、挖土机的特点、使用范围和提高工作效率的方法。
预应力混凝土工程施工技术PPT课件
• 预应力混凝土工程概述 • 预应力混凝土的施工材料 • 预应力混凝土的施工工艺 • 预应力混凝土的质量控制 • 预应力混凝土的工程案例 • 预应力混凝土的未来发展
01
预应力混凝土工程概述
预应力混凝土的定义与特点
总结词
预应力混凝土是一种通过施加预应力来提高混凝土构件承载 能力的混凝土。它具有高强度、高刚度、抗裂性好的特点。
安全性和稳定性。
建筑工程案例
总结词
高层建筑、大跨度结构、抗震性能要求 高
VS
详细描述
预应力混凝土在建筑工程中用于建造高层 建筑和具有大跨度结构的大型公共设施。 这些建筑对承载力、抗震性能和稳定性要 求极高，预应力混凝土能够提高结构的承 载力和刚度，增强建筑的抗震性能。
其他工程案例
总结词
特殊结构、大跨度空间、技术要求高
混凝土的养护
在浇筑完成后，对混凝土进行适当的养护，以保证其强度和耐久性。
预应力筋的锚固与切割
预应力筋的锚固
将预应力筋锚固在混凝土中，以保持预应力的持续作用 。
预应力筋的切割
在施工完成后，按照设计要求对预应力筋进行切割，确 保结构的安全性。
04
预应力混凝土的质量控制
材料质量控制
水泥
选用高强度等级、低水化热的水 泥，确保混凝土的抗压强度和耐
久性。
骨料
选用级配良好、质地坚硬的骨料， 控制骨料的含泥量和杂质含量，提 高混凝土的密实度和耐久性。
添加剂
选用高效减水剂、缓凝剂等添加剂， 改善混凝土的工作性能和耐久性。
施工过程质量控制
01
02
03
04
混凝土搅拌
严格控制混凝土的配合比，确 保混凝土搅拌均匀，无离析现

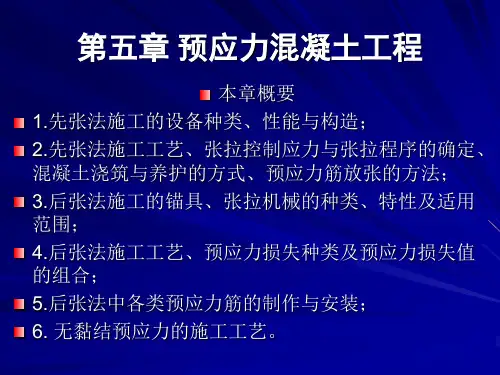

第五章预应力混凝土工程1
这两种夹具均由套筒与销子组成，如图5.9 所示。套筒为圆柱形，开有圆锥形孔、销子有 两种形式：一种是在圆锥形销子上留有1－3 个凹槽（分别适用三种不同型号的钢筋），在
凹槽内刻有细齿，即为圆锥形三槽式夹具；另
一种是在圆锥形销子上切去一块，在切削面上 刻有细齿，即为圆锥形齿板式夹具。
（2）楔形夹具
楔形夹具（如图5.10所示）由锚板与楔块 两部分组成，楔块的坡度为1:15－1:20,两侧面 刻倒齿。锚板上留有楔形孔，楔块打入楔形孔 中，钢丝就锚固于楔块的侧面，每个楔块可锚 固1－2根钢丝。
应力损失σ13。降温时，混凝土已结硬并与钢筋黏结成
一个整体，由于两者具有相同的温度膨胀系数，随温
度降低而产生相同的收缩，所损失的σ13无法恢复。为
了减少这种温差所造成的预应力损失，应采用二 阶段 升温养护法：即保证在混凝土强度养护至7.5MPa（配 粗钢筋）或100MPa（钢丝、钢绞线配筋）之前，温差 一般不超过20℃，之后则可按一般正常情况继续升温 养护。
预应力混凝土构件与普通混凝土构件相 比，除能提高构件的抗裂度和刚度外，还 具有能增加构件的耐久性，节约材料，减 少自重等优点。
预应力混凝土的张拉工艺有先张法和后 张法之分、有黏结和无黏结之分，工程中 常采用先张法和后张法。
5.1 先张法施工
先张法施工是在浇筑混凝土前在台座上或钢模 上张拉预应力筋，然后用夹具将张拉完毕的预应 力筋临时固定在台座的横梁上或钢模上，再进行 非预应力钢筋的绑扎、支设模板、浇筑混凝土、 养护混凝土至设计强度等级的70%以上、放松预 应力筋。先张法是通过混凝土与预应力筋之间的 黏结力将预应力传递给构件，使得钢筋混凝土构 件受拉区的混凝土承受预压应力。
②三片式夹具
圆套筒主片式夹具适用夹持12－14的 单根冷拉HRB335－RRB400级钢筋，其构 造基本与圆套筒二片式夹具构造相同，只 不过夹片由三个半圆片组成。
预应力混凝土工程 后张法(建筑施工技术)
预应力混凝土后张法 预应力筋张拉
安装张拉设备时，对于直线预应力筋，应使张拉力的作用线与孔道中心线重 合； 对于曲线预应力筋，应使张拉力的作用线与孔道中心线末端的切线方向重 合。
预应力混凝土后张法 预应力筋张拉
张拉程序
预应力筋张拉操作程序，根据构件类型、张拉锚固体系、松驰损失等因素确 定：
采用低松驰钢丝和钢铰线时，张拉程序为：0→Pj 锚 Pj = σcon×AP（预应力筋截面积）
固
锚具安装
千斤顶安装
夹
片安装
张拉施工
复核伸长率
预应力混凝土后张法 预应力筋张拉
张拉程序
采用普通松驰预应力钢筋时，按超张拉程序，即：
对镦头锚具等可卸载锚具：0→1.05Pj( 持荷2min)→Pj 锚固 对夹片锚具等不可卸载锚具：0→1.03Pj 锚 固
拉力控制
孔道灌浆
03
预应力混凝土后张法 孔道灌浆
预应力混凝土后张法
课程小结
后张法是目前预应力混凝土结 构工程中广泛采用的方式，技术含 量高、操作要求严。我们要能以工 匠精神，耐心细致，高标准的对待 工作，达成施工验收标准。
预应力混凝土后张法 后张法施工注意事
项
后张法施工注意事 项
预应力筋张拉锚固后实际建立的预应力值与设计规定检验值的相 对 允许误差为±5%。同一检验批内抽查预应力筋总数的3%，且不少于5束。
预应力混凝土后张法 后张法施工注意事
项
后张法预应力筋锚固后的外露部 分 宜用机械方法切割，其外露长度不宜小于预 应 力筋的1.5倍，且不小于30mm。长期的锚具，
预应力混凝土后张法 预应力筋张拉 张拉控制应力和超张拉最大应力：比先张法均低 0.05f
预应力混凝土后张法 预应力筋张拉
第五章-预应力混凝土工程-《建筑施工技术》(第二版)
形夹具等，如图5.8所示，适用于张拉钢丝和直 径16mm以下的钢筋。
5.1.1.3 张拉设备
➢ 张拉机具的张拉力应不小于预应力筋张拉力的1.5倍； 张拉机具的张拉行程不小于预应力筋伸长值的1.1～ 1.3倍。
(1) 钢丝张拉设备 ➢ 钢丝张拉分单根张拉和成组张拉。 ➢ 用钢模以机组流水法或传送带法生产构件时，常采用
➢ 预应力混凝土结构作为一种先进的结构形式，其应用的范 围和数量是衡量一个国建建筑技术水平的重要指标之一。
➢ 我国1950年开始采用预应力混凝土结构，现在无论在数 量以及结构类型方面均得到迅速发展，预应力技术已经以 开始的单个构件发展到预应力结构的新阶段。
预应力混凝土能充分发挥高强度钢材的作用，即在外荷载作用于构件 之前，利用钢筋张拉后的弹性回缩，对构件受拉区的混凝土预先施加压力， 产生预压应力，使混凝土结构在作用状态下充分发挥钢筋抗拉强度高和混 凝土抗压能力强的特点，可以提高构件的承载能力。当构件在荷载作用下 产生拉应力时，首先抵消预应力，然后随着荷载不断增加，受拉区混凝土 才受拉开裂，从而延迟了构件裂缝的出现和限制了裂缝的开展，提高了构 件的抗裂度和刚度。这种利用钢筋对受拉区混凝土施加预压应力的钢筋混 凝土，叫做预应力混凝土。
➢工艺流程简化： 张拉固定钢筋→浇 混凝土→养护（至 75%强度）→放松 钢筋。
Байду номын сангаас
5.1.1 先张法施工准备
5.1.1.1 台座
台座由台面、横梁和承力结构等组成，是先张法生产的 主要设备。预应力筋张拉、锚固，混凝土浇筑、振捣和养 护及预应力筋放张等全部施工过程都在台座上完成；预应 力筋放松前，台座承受全部预应力筋的拉力。因此，台座 应有足够的强度、刚度和稳定性。 （1） 墩式台座
建筑施工技术习题及答案
习题ﻫ第一章土方工程1、根据土的开挖难易程度分为类土。
2 ﻫ、什么叫土的可松性?3 ﻫ．土的可松性对土方施工有何影响?4、土的渗透性是指：。
５、某基坑底长８0ｍ,宽60m，深8m，四边放坡，边坡坡度1:０.5，试计算挖土土方工程量.如地下室的外围尺寸为７8ｍ×５8m,土的最终可松性系数为K/s＝1.03，试求出地下室部分回填土量.6、影响土方边坡稳定的因素有哪些?应采取什么措施防止边坡塌方?7．平整场地时，初步确定场地设计标高的原则是：。
8、什么叫零点？什么叫零线？9、施工高度：. 10ﻫ、土方量计算方法有哪几种? 1ﻫ１、某建筑场地方格网如图1—1所示,方格边长２0米,双向泄水ix=３‰，iｙ=3‰，土层为亚粘土,不考虑土的可松性系数,试根据挖填平衡的原则,计算场地设计标高、各方格角点的施工高度及挖填土方量。
ﻫ13、基槽(坑)挖至基底设计标高后, 12 、基槽(坑)挖至基底设计标高后为什么要进行验槽？ﻫ必须通知、、、部门会同验槽，经处理合格后签证,再进行基础工程施工.１４、影响填土压实的主要因素有哪些？15、填筑压实方法有哪几种？第二章基础工程3．摩擦型桩和端承型桩受力上有何区别?2、什么叫摩擦桩?ﻫ１、什么叫端承桩?ﻫ5、4．对于两个吊点以上的桩,现场预制时，为什么要根据打桩顺序来确定桩尖的朝向?ﻫ预制桩叠浇预制时,桩与桩之间要做隔离层（可涂皂脚、废机油或粘土石灰膏),以保证起吊时不互相粘结。
叠浇层数,应由地面允许荷载和施工要求而定,一般不超过，上层桩必须在下层桩的混凝土达到设计强度等级的以后,方可进行浇筑。
A-—二层Ｂ—－四层Ｃ——六层D——3０% E——5０％F——70%６、预制桩的混凝土浇筑工作应由连续浇筑，严禁中断,制作完成后,应洒水养护不少7、打桩机主要由哪几部分组于7天。
ﻫ A—-由桩尖向桩顶B——由桩顶向桩尖ﻫ成?ﻫ８、桩锤和桩架的作用是什么?11、常用的锤击沉桩机有哪几种?9、桩锤的类型有哪几种?ﻫ10、桩架的类型有哪几种?ﻫ试述它们的优缺点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.夹具是张拉和临时固定预应力筋的工具,夹具是可 以周转使用的.
3.施加的预应力是依靠预应力筋与混凝土之间的粘 结力进行传递的.
预应力混凝土构件先张法施工适用于在构件厂生 产中小型预应力混凝土构件,如楼板、屋面板、中小型 吊车梁
镦头锚具 (DM5B型)
穿心式千斤顶
钢绞线及钢 绞线束
JM-12型锚具
单孔夹片式锚具 多孔夹片式锚具
(同左)
挤压锚具 压花锚具
穿心式千斤顶 锥锚式千斤顶
高强钢丝及 高强钢丝束
锥形螺杆锚具 镦头锚具(DM5A型) 镦头锚具(DM5B型)
压花锚具 镦头锚具 (DM5B型)
穿心式千斤顶
2020/11/26
20
千斤顶校验
用千斤顶张拉预应力筋时,
张拉力的大小主要由油泵上的 压力表读数来表达.
P = Fp A
P —— 压力表读数(MPa) Fp —— 预应力筋的张拉力(N)
A —— 千斤顶活塞面积(mm²)
2020/11/26
21
5.2 先张法施工
2020/11/26
22
一、先张法施工的特点：
1.台座(或钢模)是张拉预应力筋的支点.
钢质锥形锚具、槽销锚具等。如：锥形螺杆锚具
(4)握裹式(代号W)：
压花锚具、挤压锚具等。如：挤压锚具
2020/11/26
15
2.锚具
⑴单孔夹片锚
单孔夹片锚的组成及组装
2020/11/26
16
2.锚具
⑴单孔夹片锚
2020/11/26
单孔夹片锚及相应锚垫板
17
2.锚具
⑵多孔夹片锚
多孔夹片锚组成
2020/11/26
进行的，钢筋直径小于22 mm采用热镦方法， 钢筋直径等于或大于22 mm采用热锻成型方法。
2020/11/26
7
镦头锚具如图所示.
其中: l = 2.25d + 15mm
(三)性能要求:
横梁
l
先张法预应力筋张拉锚固体系是否安全可靠,不仅要看夹具 各部件的质量是否合格,而且要看预应力筋——夹具组装件的锚 固性能是否满足要求.
预应力筋-夹具组装件 Prestressing tendon-grip assembly——
单根或成束状态的预应力筋和安装在端部的夹具组合装配而
成的受力单元.
2020/11/26
8
1.夹具的效率系数g g = Fgpu
Fpm
式中:Fgpu——预应力筋 ---- 夹具组装件的实测极限拉力. Fpm——预应力筋的实际平均极限抗拉力.由预应力钢材试 件实测破断荷载平均值计算得出.
建筑施工技术 第五章 预应力混凝土工程
q
f0
w
fp
f
开裂很小或不开裂 f f0 f p
2020/11/26
1
特点: ① 可以采用高强度预应力筋和高强度等级混凝土,
从而减小了构件的截面,减轻了自重,节约了材料.
② 它推迟了结构裂缝的出现和开展,以至使结构不 开裂.从而提高了结构的刚度、抗裂度和耐久性.
③ 它扩大了混凝土结构的应用范围.
2020/11/26
2
5.1预应力混凝土分类和材料
一、分类：
先张法
机械张拉
有粘结
后张法
1.按施工方法
无粘结
电热张拉
先张法：是先张拉预应力筋，后浇筑混凝土的预应力混凝
土生产方法。
后张法：是先浇筑混凝土，后张拉预应力筋的预应力混凝
土生产方法。
2.按预应力度的大小
全预应力
2.按锚固方式
(1)夹片式(代号J):多孔夹片锚具、JM锚具等。
如：JM-12型锚具、单孔夹片式、XM型夹片式锚具
2020/11/26
12
2020/11/26
13
（2）支承式：
a 螺纹式（代号L）—— 如：螺丝端杆锚具 b 镦 头（代号D）—— 如：镦头锚具、帮条锚具
2020/11/26
14
(3)锥塞式(代号Z)：
代号
M
J
L
锚具、夹具和连接器的锚固方式代号
锚固方式 夹片式 代号 J
支承 式
螺纹 镦 头
L
D
锥塞式 握裹式
Z
W
2020/11/26
11
（一)分类 1.按工作特点
张拉端锚具 固定端锚具
张拉端锚具:与张拉机械相连进行预应力筋的张拉,并将 预应力筋锚固在构件上的双重功能;
固定端锚具:只能将预应力筋锚固定在构件上.
• 自锚:锚具或夹具不需要外力，仅借助预应力筋的张拉力， 就能可靠锚固预应力筋的性能。
2020/11/26
10
四.锚具(代号M)
锚具 Anchorage —— 在后张法预应力混凝土结构或构件
中,为保持预应力筋的拉力并将其传递到混凝土上所用的永久性
锚固装置.
锚具、夹具和连接器代号
名称
锚具
夹 具 连接器
18
Hale Waihona Puke 2.锚具⑵多孔夹片锚
多孔夹片锚、锚垫板及螺旋筋
2020/11/26
19
锚具和张拉机械选用表
预应力筋品 种
直径≥18mm 热处理钢筋
张拉端 螺丝端杆
锚
具
固定 端
张拉机械
安装在结构之外 安装在结构之内
帮条锚具 镦头锚具
——
拉杆式千斤顶 穿心式千斤顶
直径12mm热 处理钢筋束
JM-12型锚具
JM-12型锚具
4
三.夹具(代号J)
夹具 Grip—— 在先张法预应力混凝土构件施工时,为保持预应力筋的拉 力并将其固定在生产台座(或设备)上的临时性锚固装置;在后 张法预应力混凝土结构或构件施工时,在张拉千斤顶或设备上 夹持预应力筋的临时性锚固装置。
张拉夹具:将预应力筋和张拉机械相连,进行预应力筋张拉 的工具。
锚固夹具:将预应力筋临时固定在台座横梁上的工具。
2020/11/26
5
(一)张拉夹具:
1.偏心式夹具
2.压销式夹具
2020/11/26
6
(二)锚固夹具:
1.圆锥齿板式夹具:适用夹持3～5 mm的碳素钢丝，由套筒和
齿板组成。 2.圆套筒三片式夹具：适用夹持12～14 mm的单根钢筋 3.镦头锚具：属自制的锚具。钢丝的镦头是采用液压冷镦机
要求: g ≥0.92
当预应力筋---夹具组装件达到实测极限拉力时,应由预应 力筋的断裂,而不应由夹具的破坏导致试验终结.
2020/11/26
9
2.其它要求
(1)夹具应具有良好的自锚性能、松锚性能和安全的重复使用 性能.主要锚固零件宜采取镀膜防锈.
(2)夹具进场验收时,应进行外观检查、硬度检验和静载锚固 性能试验.
部分预应力
2020/11/26
3
二、材料：
(一)预应力混凝土
混凝土强度等级不宜低于C30;当采用钢绞线、钢丝、 热处理钢筋作预应力筋时,混凝土强度等级不宜低于C40
(二)预应力钢材
消除应力钢丝——光面、螺旋肋、刻痕
分类
钢绞线——标准型钢绞线、刻痕钢绞线、模拔钢绞线
热处理钢筋——精轧螺纹钢筋
2020/11/26
