胶体电池制胶及使用方法
胶体电池*制胶及使用方法
如果胶体电解液不添加额外的添加剂，是可以看作是简单的SiO2--H2SO4--水的三相体系。
一样品鉴别
1 清液是溶解剂，产品编号601，用于把二氧化硅溶解成真正的溶液，这种二氧化硅溶液称为A胶。
2浊液是A胶再与另一种编号101的原料（加工后简称B胶，编号103）混合的AB胶。
3AB胶是A胶更高一级的产品，均优胜于常规二氧化硅分散胶。
二A胶的制造方法
1按601溶解剂：二氧化硅：纯水=100ml:4—5g:10mL的比例混合后是通常的混悬液，俗称二氧化硅浊液。
2将二氧化硅浊液放容器中水浴或电炉加热至70——85度，加热过程搅拌（100+-50转/分）10——30分钟，可看到二氧化硅浊液神奇的变为透明清液，这种清液就是二氧化硅溶解胶A。
3自然冷却后作硫酸液的添加剂用，将硫酸液改变为胶体电解质。
对比：用水，酸，碱液加温，不可能使浊液变为透明清液。
三AB混合胶的制造方法
1工序准备：将油相101胶过滤环氧树脂处理，调节PH值备用。
2将经处理的101胶（d=1.12）放在容器2中加热至75正负10度，加热过程搅拌（150+-50转/分）稳定5——10分钟，得出中间原料胶B。
在同温（75+-10度）条件下按一定比例混合AB得出混合胶，常规混合比例在2:8或8:2之间选取。
混合时需注意同温（75+-10度）混合，搅拌5——10分钟。
自然冷却后作硫酸液的添加剂用，将硫酸液改变为胶体电解质。
四A胶和AB混合胶的使用方法
在得电池的硫酸液中，灌装前将A胶或AB混合胶按4—6%直接添加入硫酸液，人工搅匀即可，灌装电池及充电方式完全相同。
充电工艺完成后，胶液自然变为胶体。
五制造AB混合胶的配方范围
1 常规用的AB混合胶的配方：A胶：B胶=1:1,
2 耐高温型AB混合胶的配方：A胶：B胶=1:4
胶体电解质密度与配胶关系一览表
工业配胶简易方法（公斤）
每桶胶（标准28—29公斤）配酸重量估算表
使用优点：
1延长循环寿命，特别是在高温环境的循环寿命。
一般酸电池循环寿命规律为温度每升高15度，寿命减一半，因此一般酸电池在25度循环可达400次，但在55度循环却不足100次。
采用本胶体后，可大大延长高温循环寿命，一般在50—55度对比的常规酸电池，循环寿命长1倍以上。
2电动电池循环寿命主要受夏天高温影响，601溶解剂是一种亲水性油相液，溶解二氧化硅后成为一种水油两相混合的胶体，不同于用水用酸和碱液分散的普通二氧化硅胶，抗高温特性很好。
3容量保持率高，如果使用一些特性不好的胶体制电池，最明显的缺点初始容量低，好的胶体制作的电池不低于常规酸电池的容量。
4低温充放电容量高于常规酸电池的容量，温度越低优势越明显。
5使用方便，具有随时制作优质胶体的能力，想用多少制多少，无胶体存放变质的烦恼。
快速检验方法参考
行业今年流行的12V10AH电池快速循环检验方法为：在50—55度水浴或高温箱中，恒压14.8V限流8A充电120分钟，间歇2分钟接续8A放电至10.5V连续循环充放电，可快速检验电池真实质量。

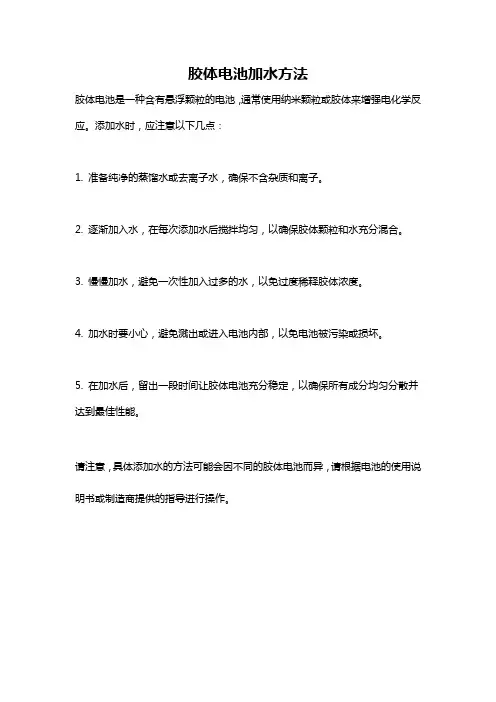

胶体电池加水方法
胶体电池加水方法
胶体电池是一种含有悬浮颗粒的电池，通常使用纳米颗粒或胶体来增强电化学反应。
添加水时，应注意以下几点：
1. 准备纯净的蒸馏水或去离子水，确保不含杂质和离子。
2. 逐渐加入水，在每次添加水后搅拌均匀，以确保胶体颗粒和水充分混合。
3. 慢慢加水，避免一次性加入过多的水，以免过度稀释胶体浓度。
4. 加水时要小心，避免溅出或进入电池内部，以免电池被污染或损坏。
5. 在加水后，留出一段时间让胶体电池充分稳定，以确保所有成分均匀分散并达到最佳性能。
请注意，具体添加水的方法可能会因不同的胶体电池而异，请根据电池的使用说明书或制造商提供的指导进行操作。

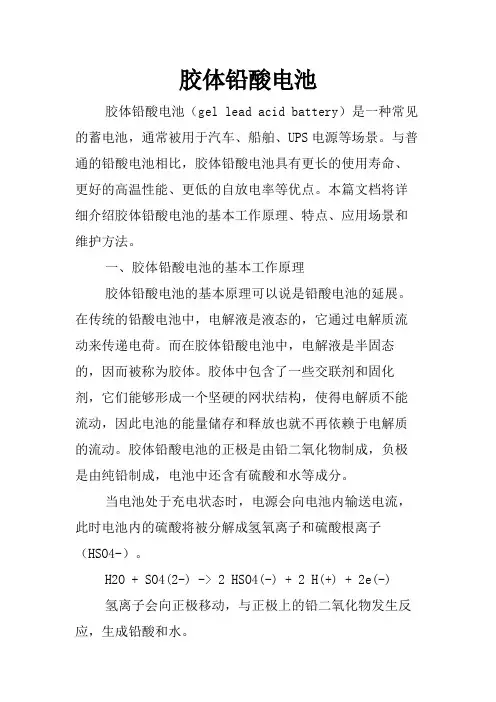

胶体铅酸电池
胶体铅酸电池胶体铅酸电池（gel lead acid battery）是一种常见的蓄电池，通常被用于汽车、船舶、UPS电源等场景。
与普通的铅酸电池相比，胶体铅酸电池具有更长的使用寿命、更好的高温性能、更低的自放电率等优点。
本篇文档将详细介绍胶体铅酸电池的基本工作原理、特点、应用场景和维护方法。
一、胶体铅酸电池的基本工作原理胶体铅酸电池的基本原理可以说是铅酸电池的延展。
在传统的铅酸电池中，电解液是液态的，它通过电解质流动来传递电荷。
而在胶体铅酸电池中，电解液是半固态的，因而被称为胶体。
胶体中包含了一些交联剂和固化剂，它们能够形成一个坚硬的网状结构，使得电解质不能流动，因此电池的能量储存和释放也就不再依赖于电解质的流动。
胶体铅酸电池的正极是由铅二氧化物制成，负极是由纯铅制成，电池中还含有硫酸和水等成分。
当电池处于充电状态时，电源会向电池内输送电流，此时电池内的硫酸将被分解成氢氧离子和硫酸根离子（HSO4-）。
H2O + SO4(2-) -> 2 HSO4(-) + 2 H(+) + 2e(-)氢离子会向正极移动，与正极上的铅二氧化物发生反应，生成铅酸和水。
PbO2 + 4 H(+) + SO4(2-) + 2e(-) -> PbSO4 + 2 H2O在电池的负极，铅将接受电子，与硫酸根离子结合，形成铅（II）硫酸（PbSO4）。
Pb + SO4(2-) -> PbSO4 + 2e(-)当电池处于放电状态时，反应的过程就是上述反应的反向过程。
电池内的化学反应会释放出能量，从而向外输出电流。
这里需要注意的是，胶体铅酸电池的电解液不能流动，因此发生的所有反应都是在胶体内发生。
二、胶体铅酸电池的特点1. 长寿命：与常规铅酸电池相比，胶体铅酸电池具有更长的使用寿命。
它们通常可以经受起伏更大的温度和更频繁的充电和放电循环，因此在高强度应用中具备更好的性能表现。
2. 更低的自放电率：由于胶体铅酸电池中的电解液不会流动，因而电池的自放电率也大大降低。
胶体蓄电池的应用特点和使用
阀控密封胶体蓄电池与普通铅酸蓄电 池的区别
－负极材料具有较高析氢电位,一般负板栅中无
锑，通常采用含钙的铅合金。 －正负间存在透气通道,实现氧的再化合。 －单向排气阀取代排气阀。 —电池中电解液为胶状形式。
胶体阀控蓄电池的特点
具有较长的浮充或循环使用寿命 具有较大热容,高温循环使用有较高的可靠性 有很高的充电效率[在同条件下比AGM电池提高2530%] 在欠充电状态循环时,能保持很长的寿命 深放电循环时,有较好的再充电恢复能力 优秀的小电流放电能力和恒功率放电平稳可靠 有良好的大电流冲击放电能力 固体的电解质无泄露，更环保
均充状态两种电池的循环能力的比较
AGM2V 500Ah 循环次数 1 5 10 15 20 25 30 34 电池组 放电时间 11:20 11:36 11:30 10:59 10:25 9:51 9:19 9:02 胶体2V 500Ah 与首次容量比（%） 循环次数 100 102.35 101.47 96.91 91.91 86.91 82.21 79.71 1 10 20 30 40 50 100 150 200 250 347 电池组 放电时间 10:57 10:08 9:51 9:47 9:48 9:40 9:33 9:25 9:03 8:37 8:07 与首次容量比（%） 100 92.54 89.95 89.35 89.50 88.28 87.1 85.9 83.5 78.7 74.1
㈣.2V胶体电池与2VAGM电池浮充状态下失水对比
(胶体500Ah和AGM500Ah在常温下以2.23V和2.25V浮充60周累计失水量. 胶体电池 60克, AGM电池126克)
㈤. 2V胶体电池浮充寿命和循环寿命
2V系列胶体电池用于浮充的寿命大于15年和良好的循环寿命 是基于下述理由: －管式极板结构,总厚度是9.6mm; －高压压铸成型的正骨架及管式正极板，活性物质包容管内; －足够的酸量和较少的失水.
胶体蓄电池分类
胶体蓄电池分类胶体蓄电池是一种典型的新型蓄电池，它采用胶体电解质来存储和释放电能。
相比于传统的酸性蓄电池，胶体蓄电池具有更长的寿命、更高的效率和更好的性能稳定性。
根据不同的用途和特点，胶体蓄电池可以分为以下几类。
第一类是通用胶体蓄电池。
这类蓄电池被广泛应用于家庭备用电源、UPS不间断电源以及其他需要稳定可靠电源的场合。
通用胶体蓄电池具有高能量密度、低自放电率和长循环寿命等特点，适合长时间备用使用。
第二类是太阳能胶体蓄电池。
随着太阳能发电技术的发展，胶体蓄电池作为太阳能系统的重要组成部分发挥着重要的作用。
太阳能胶体蓄电池具有优异的充放电性能，能够有效存储和释放太阳能发电所产生的电能，可以为户外照明、农村电力供应等提供可靠的电源支持。
第三类是电动车胶体蓄电池。
随着电动车市场的蓬勃发展，胶体蓄电池也成为电动车的重要动力来源之一。
电动车胶体蓄电池具有高能量密度和高充放电效率的特点，能够提供持久而稳定的动力输出，满足电动车长时间高强度的行驶需求。
第四类是特殊用途胶体蓄电池。
由于胶体蓄电池的优异性能，它还被广泛应用于特殊领域。
比如，用于航空航天领域的航天器电源，用于通信系统的基站电源，甚至用于深海潜水器电源等。
这些特殊用途胶体蓄电池具有高强度、高性能和高安全性的特点，能够在极端条件下提供可靠的电力支持。
总之，胶体蓄电池因其良好的性能和广泛的应用领域而备受青睐。
在选择胶体蓄电池时，我们需要根据具体的用途和要求，选择适合的类型。
无论是家庭备用电源、太阳能发电系统、电动车还是特殊领域的应用，都可以找到适合的胶体蓄电池来满足需求。
胶体蓄电池技术手册
胶体蓄电池技术手册胶体蓄电池技术手册范本第一章：胶体蓄电池概述1.1 胶体蓄电池的定义1.2 胶体蓄电池的特点1.3 胶体蓄电池的应用领域第二章：胶体蓄电池的构造与工作原理2.1 胶体蓄电池的构造2.2 胶体蓄电池的电化学原理2.3 胶体蓄电池的充放电过程第三章：胶体蓄电池的性能指标与测试方法 3.1 容量与能量密度测定方法3.2 循环寿命与自放电测试方法3.3 内阻测定方法及意义第四章：胶体蓄电池的维护与使用4.1 胶体蓄电池的保养与维护4.2 胶体蓄电池的使用注意事项4.3 常见故障及处理方法第五章：胶体蓄电池的安全性与环保性评估5.1 胶体蓄电池的安全性评估标准与方法 5.2 胶体蓄电池的环保性评估标准与方法第六章：胶体蓄电池的市场分析与发展前景6.1 胶体蓄电池市场现状分析6.2 胶体蓄电池的发展前景与趋势预测第七章：案例分析与实际应用7.1 胶体蓄电池在UPS电源中的应用案例 7.2 胶体蓄电池在太阳能系统中的应用案例第八章：附件附件1：胶体蓄电池产品规格表附件2：胶体蓄电池使用手册法律名词及注释：- 电池：指一种将化学能直接转化为电能或将电能直接转变为化学能的装置，是现代通信、交通、军事和民用电子设备的重要组成部分。
- 蓄电池：利用化学能在无源状态下将能量存储起来，并在需要时将其转化为电能的装置。
- 胶体电解质：介于溶液和胶体之间的分散体系，其溶液中所含溶质的颗粒极为微小，通过弥散相中的电荷之间的相互作用力来保持其空间结构的稳定。
- 充放电过程：电池在储能和释能过程中，其内部化学反应能够引起正负电极之间的电荷转移，并在外部电路中产生电流。
本文档涉及附件：附件1：胶体蓄电池产品规格表附件2：胶体蓄电池使用手册本文所涉及的法律名词及注释：- 电池- 蓄电池- 胶体电解质- 充放电过程。
胶体电池制作方法
胶体电池制作方法胶体电池可是个很有意思的东西呀！要制作胶体电池，咱得一步一步来。
先准备好材料，就像大厨做菜得有食材一样。
电池极板可不能少，这可是核心部件呢。
还有电解液，这就像是电池的“营养汤”。
然后呢，把极板处理好，要让它们干干净净的，就像我们出门得打扮得整整齐齐一样。
接下来就是调配胶体啦，这可得有点技巧。
不能太稠也不能太稀，就好像煮粥一样，水多了太稀，米多了又太稠，得恰到好处。
把调配好的胶体慢慢倒入电池里，这时候就得小心点啦，可别洒出来，那多浪费呀！倒进去之后，让胶体均匀地分布在电池里，就像给电池穿上了一件舒服的“衣服”。
再把电池组装起来，螺丝要拧紧，可不能松松垮垮的。
这就好比盖房子，根基得打牢呀！然后给电池接上电，让它开始工作。
哎呀，你说这胶体电池是不是很神奇？就这么一步步地，从一些零部件变成了能给我们提供能量的宝贝。
想想看，如果没有这些步骤，胶体电池怎么能发挥它的作用呢？就像一个团队，每个人都有自己的职责，大家齐心协力才能把事情做好。
在制作胶体电池的过程中，每一步都很重要呢，少了哪一步都不行。
就好像一辆汽车，少了一个轮子还能跑得起来吗？而且呀，制作的时候可得细心，不能马虎。
要是不小心弄错了一步，那可就前功尽弃啦！这不就像走路一样，一步走错可能就会迷路呀。
所以说呀，制作胶体电池可不是一件简单的事儿，但只要我们认真去做，肯定能做出好用的胶体电池来。
大家一起加油吧！让我们的胶体电池为我们的生活带来更多的便利和能量！怎么样，是不是觉得很有趣呀？赶紧动手试试吧！。
一种胶体电池的制作方法[发明专利]
(10)申请公布号 (43)申请公布日 2014.04.16C N 103730695A (21)申请号 201310733505.4(22)申请日 2013.12.26H01M 10/12(2006.01)H01M 10/14(2006.01)(71)申请人天能电池集团有限公司地址313100 浙江省湖州市长兴县煤山工业园(72)发明人郭志刚 李桂发 陈清元 高根芳沈旭培 刘玉 邓成智 张林山刘三元 曹进 李丹 宋文龙(74)专利代理机构杭州天勤知识产权代理有限公司 33224代理人胡红娟(54)发明名称一种胶体电池的制作方法(57)摘要本发明公开了一种胶体电池的制作方法，包括将极板组装为极群后放入电池单格内，再向电池单格注入胶体电解液，然后经化成充电和封装，得到所述胶体电池，将极板组装为极群的过程包括：（1）将多块极板间隔排布；（2）向极性相同的各极耳之间插入梳板，梳板的底面抵靠极板的顶沿；（3）在极性相同的各极耳上焊接汇流排；（4）在相邻的极板之间插入隔板，得到所述极群。
本发明胶体电池的制作方法，可操作性强，无需倒酸工序，化成结束后无需抽酸操作，能够增加电池极板的面积，降低电池的内阻，延长电池的使用寿命，将胶体电池的重量比能量至少提升5%。
(51)Int.Cl.权利要求书1页 说明书5页 附图2页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书5页 附图2页(10)申请公布号CN 103730695 A1/1页1.一种胶体电池的制作方法，包括将极板组装为极群后放入电池单格内，再向电池单格注入胶体电解液，然后经化成充电和封装，得到所述胶体电池，其特征在于：将极板组装为极群的过程包括：（1）将多块极板间隔排布；（2）向极性相同的各极耳之间插入梳板，梳板的底面抵靠极板的顶沿；（3）在极性相同的各极耳上焊接汇流排；（4）在相邻的极板之间插入隔板，得到所述极群。
2.如权利要求1所述的胶体电池的制作方法，其特征在于，步骤（3）中，所述梳板的顶面带有汇流排成型槽，所述汇流排通过熔焊形成。
胶体电池胶体配方资料
胶体电池胶体配方资料气相二氧化硅的分散：气相二氧化硅原生粒径为纳米级，故需要在高速搅拌速度下方能使其原子间氢键打开，水与二氧化硅混合后建议在2000转/分以上分散设备中将其彻底搅拌均匀；（分散时间至少半个小时）建议采用母液法配制胶体（水与二氧化硅的经高速搅拌后的混合体为母液），一般母液中气相二氧化硅含量不低于10%，具体添加量应生产需求而定。
胶体电解液主要添加剂及其含量：1.胶体分散后（即气相二氧化硅与水分散后），可添加万分之一的中性（无极性）聚丙烯酰胺（80万到100万单位的），可进一步提高胶体的触变性和增稠效果；2.在胶体中：相对气相二氧化硅的质量添加2%的NaOH,，对配制时可减少分散的压力并对凝胶带来一些好处；3.相对气相二氧化硅的质量添加1~2%的LiOH，不仅可较少分散的压力，也起到比较好的凝胶效果，同时锂离子可渗透到活性物质内部起到各离子间的传递，还对电池寿命有一些提高。
（附注：若分散彻底且不知如何配比前提下应尽量避免添加任何添加剂）电池其他材料对气相二氧化硅添加量的相互影响：1.使用PVC或PE隔板胶体电池的胶体电解液可以在硫酸溶液中添加6~8%的气相二氧化硅；2.使用AGM隔板的松装配电池可添加4~6%的气相二氧化硅，紧装配电池可添加2~4%的气相二氧化硅；3.所有的胶体灌注都要采用真空灌注，电池效果才会显著，同时也可以在正极铅膏里添加1%的SiO2，在和膏时加入可以提高电池寿命和大电池性能；气相二氧化硅在胶体蓄电池中的作用及其注意事项：在铅酸蓄电池中加入二氧化硅可起到增稠、凝胶的作用，同时可提高电池寿命，降低活性物质软化速度，因此在一般主要添加二氧化硅来提高电池性能，其他添加剂尽量少加，但如果要使凝胶效果等提高，可辅助其他少量添加剂，但应该在未加入硫酸之前添加并分散。
例如：聚丙烯酰胺可大大提高凝胶性能和触变性能，但高分子的PAM在酸中会很快凝聚，不利于操作。
（附注：此配方仅为工程师手写记录，需实验验证后方可用于实际生产操作）。
阳光太阳能胶体电池
阳光太阳能胶体电池胶体电池属于铅酸蓄电池的一种发展分类，最简单的做法，是在硫酸中添加胶凝剂，使硫酸电液变为胶态。
电液呈胶态的电池通常称之为胶体电池。
广义而言，胶体电池与常规铅酸电池的差别不仅仅在于电液改为胶凝状。
例如非凝固态的水性胶体，从电化学分类结构和特性看同属胶体电池。
又如在板栅中结附高分子材料，俗称陶瓷板栅，亦可视作胶体电池的应用特色。
胶体电池的优点质量高，循环寿命长。
胶体电解质可对极板周围形成固态保护层，保护极板防止因震动或碰撞而出现损坏，破裂，防止极板被腐蚀，同时也减少了蓄电池在大负荷使用时出现极板弯曲和极板间的短路，不至于导致容量下降，具有很好的物理及化学保护用途，是普通铅酸电池寿命的两倍。
使用安全，利于环保，属于真正意义上的绿色电源。
胶体电池的电解质呈固态，密封结构，凝胶电解液，永不漏液，使电池内每一部位的比重保持一致。
使用特殊的钙铅锡合金板栅，更耐腐蚀，充电接受能力更好。
采用超高强度隔板防止短路的出现。
进口优质安全阀，精确阀控调节压力。
装备了过滤酸雾隔爆装置，更安全可靠。
使用时无酸雾气体析出，无电解质外溢，生产过程中不含对人体有害元素，无毒，无污染，防止了传统铅酸电池在使用过程中电解质大量外溢渗透。
浮充电流小，电池发热量少，电解液不发生酸分层。
深放电循环性能好。
电池深放电后再及时补充电的情况下容量能100%得到回充，能迎合高频率、深程度放电的要，因此其使用范围比铅酸蓄电池更广泛。
自放电小，深放电性能好，充电接受能力强，上下电位差小，电容量大。
在低温启动能力，荷电保持能力，电解液保持能力，循环耐久能力，耐震动性能，耐温变性能等方面有显着提高。
在20℃室温下储存2年，无需充电即可投入运行。
适应环境（温度）广泛。
可在-40℃--65℃的温度范围内使用，尤其低温性能好，适用于北方高寒地区。
抗震性能好，能在各种恶劣的环境下安全使用。
不受空间限制，使用时可任意方位放置。
使用快捷方便，由于单体电池的内阻、容量、浮充电压一致性好，因此无需均衡充电，也无需经常维护。
谈谈密封蓄电池和胶体蓄电池
谈谈密封蓄电池和胶体蓄电池胶体密封（gel)蓄电池和贫液式密封蓄电池（AGM)是密封蓄电池的两种主要结构形式，在近几十年内得到迅速发展,在相当大的程度上取代了传统的加液式的敞口和防酸式铅酸蓄电池的.并且,由于消除了酸雾对使用场所侵蚀,新的应用场所也得到迅速增加。
当然，说到密封，这两种电池的结构还不能算严格意义上的密封。
准确的说,是单向密闭.即可以向周围的环境排出气体（排出液体是不允许的,那是漏液），外部的气体和液体均不能进入电池内部。
只有一些特种场合应用的蓄电池,比如潜艇用蓄电池,才是真正的密封蓄电池.那是因为潜艇用蓄电池不允许有氢气泄露,因此有专门的消氢装置和温度控制系统.(为什么不能有氢气泄露？参考一下俄罗斯海军潜艇部队几年前的那次事故)贫液式密封蓄电池(AGM)从1983年后开始引入中国,从设备到配方，不一而足.大电池基本是学美国的，小电池基本是学＊＊的。
到1990年前后开始进行批量生产,在国内已经被做”滥"了.在这近20年内,业内也先后克服了很多问题,首先第一个是对”贫电液"的认识问题，记得当时的国营大厂和一些现在已经上市的私营工厂，都经过一段痛苦的认识过程，伴随的当然就是严重的用户投诉漏液问题.其次一个是密封胶的问题。
早期的密封胶,名气大的要数四川的E—51，用来封电池后的最大问题是电池怕摔,摔了的结果是槽盖分家。
对南方企业来说，应该说东莞好利是有很大贡献的.但是前期也还出现一个柱头腐蚀的问题让人头痛,当然后来给解决了。
接着是用在UPS上出现的"一致性差"问题,电池用在UPS和开关电源上充电,电池端电压偏差远远超出人们的预期,比防酸开口式电池的端电压大的多了。
可笑的是翻翻大家的宣传册, 上面都毫不客气\毫不谦虚地说，自己的密封电池的端电压偏差比开口式电池还要小.这个问题的解决是最终以电池厂家承认，用户让步告终，实际就是没解决。
接下来就是寿命问题。
