钢结构桥梁的防腐措施及工艺
钢结构的防腐措施
钢结构的防腐措施钢结构在建筑、桥梁、汽车制造等领域扮演着重要的角色，然而钢材容易受到腐蚀的影响，从而降低其使用寿命和性能。
因此，采取适当的防腐措施对于保护钢结构的完整性至关重要。
本文将介绍几种常用的钢结构防腐措施。
一、涂层防腐涂层防腐是最常见和有效的防腐措施之一。
涂层能够有效阻隔外界氧气与水分的接触，减少钢结构的腐蚀速度。
常见的涂层材料包括油漆、喷涂锌、环氧涂层等。
在进行涂层防腐时，需要先将钢表面去除杂质、锈蚀物，并进行充分的除锈处理。
然后根据需要涂刷底漆、中涂和面涂，确保整个涂层有足够的厚度和良好的附着力。
二、热浸镀锌热浸镀锌是将钢材浸入熔化的锌液中，将锌与钢材表面反应形成锌层的防腐方法。
此方法能够有效抵御大气腐蚀，延长钢结构的使用寿命。
热浸镀锌的效果取决于锌层的厚度和均匀性，因此需要对处理过程进行严格的控制和检测。
三、防蚀涂层防蚀涂层是一种特殊的涂层防腐方法，其主要作用是通过放置具有防腐特性的材料或添加剂来延缓钢结构的腐蚀进程。
常见的防蚀涂层材料包括环氧涂层、聚氨酯涂层和无机盐涂层等。
这些涂层能够在钢结构表面形成一层防护膜，有效抵御大气中的腐蚀物质和潮湿的环境。
四、阻隔膜阻隔膜是一种通过覆盖在钢结构表面形成一层防腐层的方法。
阻隔膜可以是聚合物薄膜或玻璃纤维布等材料。
这些材料能够隔离钢结构与外界环境的直接接触，防止腐蚀物质渗透到钢材内部。
通常情况下，阻隔膜需要与其他防腐材料配合使用，以提高整体的防腐效果。
五、电化学防护电化学防护是一种基于电化学原理对钢结构进行防腐的方法。
在钢结构表面施加一定电压或电流，使其成为阳极或阴极，以改变钢材表面的电位差，从而抑制腐蚀反应的发生。
这种方法需要借助电源和相应的电阻器等设备进行控制，可用于处理大型的钢结构。
综上所述，钢结构的防腐措施有很多种，每种方法都有其特点和适用范围。
为了保护钢结构的完整性和延长使用寿命，选择适当的防腐措施至关重要。
在实际应用中，可以根据钢结构的使用环境、腐蚀程度和预期的寿命等因素，综合考虑并采取多种防腐措施的组合，以达到更好的防护效果。
钢结构桥梁的防腐保护技术
钢结构桥梁的防腐保护技术一、引言钢结构桥梁是现代交通建设中常见的桥梁类型，其具有结构强度高、施工便捷、运营寿命长等优点。
然而，钢结构桥梁在使用过程中会受到氧化腐蚀的影响，从而降低其使用寿命。
因此，对钢结构桥梁进行防腐保护十分必要。
二、钢结构桥梁的氧化腐蚀原理钢结构桥梁在环境中长期受到氧化腐蚀的影响，主要原因是钢材表面与环境中的氧气、水蒸气、二氧化碳等物质发生化学反应，形成氧化铁等物质，使钢结构表面逐渐失去其原有的金属光泽，同时，钢材的物理性能、力学性能等也会发生变化，从而降低钢结构桥梁的使用寿命。
三、钢结构桥梁的防腐保护技术为了延长钢结构桥梁的使用寿命，需要采取一系列的防腐保护措施，下面介绍几种常见的防腐保护技术。
1. 热浸镀锌技术热浸镀锌技术是将钢材表面浸入熔融的锌液中，使钢材表面形成一层锌铁合金层的技术。
锌铁合金层具有很好的防腐性能和耐磨性能，能够有效地抵抗氧化腐蚀的侵蚀。
热浸镀锌技术的优点是工艺成熟、施工便捷、防腐性能好、使用寿命长等。
2. 喷涂防腐技术喷涂防腐技术是将防腐涂料喷涂在钢结构表面，形成一层均匀的涂层。
防腐涂料能够有效地隔离钢结构表面与环境的接触，从而防止氧化腐蚀的产生。
喷涂防腐技术的优点是施工便捷、成本低、使用寿命长等。
3. 阳极保护技术阳极保护技术是将钢结构作为阳极，在环境中加入适量的电流，使钢结构表面形成一层保护膜的技术。
保护膜能够隔离钢结构表面与环境的接触，从而防止氧化腐蚀的产生。
阳极保护技术的优点是防腐效果好、使用寿命长等。
四、结论钢结构桥梁在使用过程中受到氧化腐蚀的影响，会降低其使用寿命。
为了延长钢结构桥梁的使用寿命，需要采取一系列的防腐保护措施。
常见的防腐保护技术包括热浸镀锌技术、喷涂防腐技术、阳极保护技术等。
选择适合的防腐保护技术，可以有效地延长钢结构桥梁的使用寿命，提高交通运输的安全性和可靠性。
钢结构在桥梁中的应用及防腐措施【最新版】

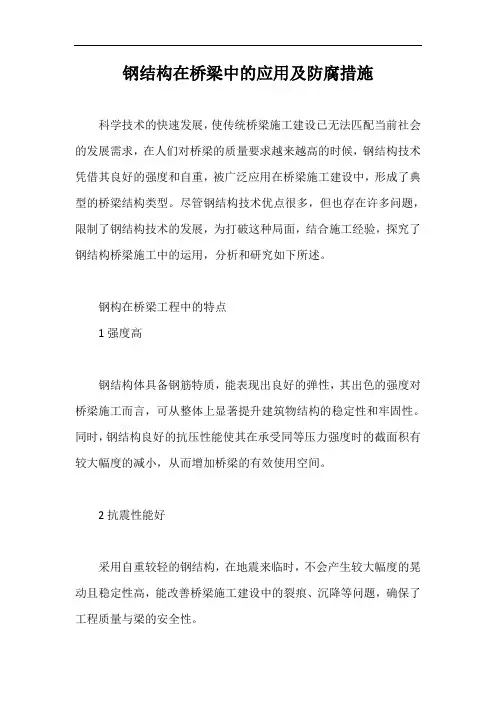

钢结构在桥梁中的应用及防腐措施科学技术的快速发展，使传统桥梁施工建设已无法匹配当前社会的发展需求，在人们对桥梁的质量要求越来越高的时候，钢结构技术凭借其良好的强度和自重，被广泛应用在桥梁施工建设中，形成了典型的桥梁结构类型。
尽管钢结构技术优点很多，但也存在许多问题，限制了钢结构技术的发展，为打破这种局面，结合施工经验，探究了钢结构桥梁施工中的运用，分析和研究如下所述。
钢构在桥梁工程中的特点1强度高钢结构体具备钢筋特质，能表现出良好的弹性，其出色的强度对桥梁施工而言，可从整体上显著提升建筑物结构的稳定性和牢固性。
同时，钢结构良好的抗压性能使其在承受同等压力强度时的截面积有较大幅度的减小，从而增加桥梁的有效使用空间。
2抗震性能好采用自重较轻的钢结构，在地震来临时，不会产生较大幅度的晃动且稳定性高，能改善桥梁施工建设中的裂痕、沉降等问题，确保了工程质量与梁的安全性。
3绿色节能钢结构最为突出的特点体现在健康环保和绿色节能上。
钢结构中的钢梁、钢柱等钢材均可回收重复使用，建筑建设过程与使用过程中产生的建筑垃圾污染少，不会释放大量的有毒有害物质。
施工要点1做好施工前的筹备工作钢结构施工工序复杂，会影响施工进度和质量，因此，务必搞好钢结构的施工筹备工作。
筹备工作如下所述。
(1)对设计出的图纸进行图纸会审和设计交底，并掌握施工技术，了解设计意图。
结合现场实际情况提出合理性的建议，并对施工上有矛盾的部位请设计部门调整设计图纸，调整后方能投入使用。
(2)施工人员应就工程项目设计图纸与设计单位人员、建设单位人员、监理单位人员进行充分沟通，熟知施工中的难点，全面了解设计目的和工程施工质量标准，并结合工作经验和自身技术，解决施工中的难点问题，保障施工的顺利进行，提高施工质量。
2制定施工计划编制详尽的桥梁施工计划并严格审查。
施工组织计划应建立在施工企业完善的施工技术管理体系和质量、安全管理体系上，对工程实施过程进行周密、合理的计划和安排，对一切可能出现的问题和影响工程施工的因素进行分析，并提出可行的防范措施。
钢结构防腐的施工方案
钢结构防腐的施工方案钢结构防腐的施工方案钢结构是一种广泛应用于工业建筑、桥梁和其他基础设施的材料。
然而，由于长期暴露在恶劣的环境中，钢结构容易受到腐蚀的影响。
为了保护钢结构免受腐蚀的侵害，需要采取适当的防腐措施。
下面是钢结构防腐的施工方案：1. 表面处理：在进行钢结构防腐之前，需要对钢结构表面进行处理，以清除表面的油脂、锈迹和其他污染物。
可以使用砂轮、喷砂或喷丸等方法进行表面处理，确保表面光洁。
2. 防腐底漆：选择一种适合的防腐底漆，根据钢结构的实际情况进行涂覆。
底漆具有良好的附着力和防腐性能，能够有效地封闭钢结构表面的毛细孔和微孔，防止水分和氧气的渗透。
3. 防腐中间漆：在防腐底漆完全干燥后，涂覆一层防腐中间漆。
中间漆可以增强钢结构的防腐性能，提高涂层的耐热性和耐候性。
同时，中间漆还能够填补底漆之间的微小裂缝，提高涂层的紧密性。
4. 防腐面漆：最后一道防腐涂层是防腐面漆，它可以增加钢结构的光亮度，并对中间漆进行保护。
面漆应具有良好的耐候性和耐化学性，能够抵抗紫外线、酸雨和其他腐蚀性介质的侵蚀。
5. 涂层厚度控制：在进行防腐涂层施工时，需要控制涂层的厚度。
涂层的厚度过薄会导致防腐效果不佳，涂层的厚度过厚会导致涂层开裂和脱落。
根据涂层生产厂商提供的要求，确保涂层的厚度符合要求。
6. 施工环境控制：在进行防腐涂层施工时，需要控制施工环境的温度和湿度。
温度和湿度会影响涂层的干燥时间和附着力，因此需要在适宜的温度和湿度条件下进行施工。
以上是钢结构防腐施工的基本方案，根据具体工程的情况，还可以进行适当的调整。
在施工过程中，需要配备专业的人员和设备，确保施工质量。
此外，定期进行防腐涂层的检查和维护，可以延长钢结构的使用寿命。
钢结构防腐蚀措施
钢结构防腐蚀措施一、引言钢结构在建筑、桥梁、海洋平台等领域具有广泛的应用，但由于长期受到环境中潮湿、腐蚀性气体、化学物质等的侵蚀，容易出现腐蚀现象。
为了延长钢结构的使用寿命、提高结构的安全可靠性，采取有效的防腐蚀措施就显得尤为重要。
二、表面处理钢结构防腐蚀的第一步是对钢材进行表面处理。
常用的表面处理方法有喷砂除锈、水剥离除锈、喷射除锈和化学除锈等。
这些方法可以将钢材表面的氧化物、杂质和旧涂层等清除干净，为后续的防腐蚀措施提供一个良好的基础。
三、涂层防护1.底涂在表面处理完成后，可以对钢结构进行底涂。
底涂是指在钢结构表面形成一层抗腐蚀的底漆。
底漆的选择应根据具体情况，如环境腐蚀程度、涂装工艺等来确定。
常用的底漆有环氧底漆、酚醛底漆等，其主要作用是增加涂层与钢材的粘结力、提高防腐蚀性能。
2.中间涂在底涂后，可以进行中间涂的施工。
中间涂的作用是增加涂层的厚度，进一步提高钢结构的防腐蚀性能。
常用的中间涂有环氧中间涂、聚氨酯中间涂等。
3.面涂最后一道防腐蚀涂层是面涂，即在中间涂施工结束后，在钢结构表面刷上最后的涂层。
面涂的选择主要考虑颜色、光泽度、耐候性等方面的要求。
常见的面涂有聚氨酯面涂、氟碳面涂等。
四、防腐蚀工艺除了涂层防护外，还可以采取其他防腐蚀工艺来增强钢结构的防腐蚀能力。
1.热浸镀锌热浸镀锌是一种常用的防腐蚀工艺，它能够在钢材表面形成一层均匀而致密的锌层，从而有效防止钢材被腐蚀。
热浸镀锌工艺广泛应用于钢结构的制造和使用中。
2.阴极保护钢结构可以通过阴极保护来进行防腐蚀。
阴极保护是利用外电源将钢结构作为阴极，使其与阳极（如铁、铝等）连接起来，从而形成一个电路，通过电流的作用保护钢材不被腐蚀。
五、定期检测和维护钢结构的防腐蚀措施只有在定期检测和维护的基础上才能发挥最大效用。
定期检测可以及时发现腐蚀情况，及时采取措施进行修复；维护工作包括补涂、刷漆、除尘等，保持钢结构的良好状态。
六、结语钢结构防腐蚀措施是保障钢结构安全可靠的重要环节。
钢结构桥梁的防腐与维护
钢结构桥梁的防腐与维护钢结构桥梁是现代交通建设中常见的重要构件，它具有高强度、耐久性好等特点，但在实际使用过程中，往往会遇到防腐和维护方面的问题。
本文旨在探讨钢结构桥梁的防腐与维护方法，以保障桥梁的安全和寿命。
一、防腐处理方法为了避免钢结构桥梁受到腐蚀，需要采取一系列的防腐处理方法。
其中最常用的方法包括涂层防护、热镀锌和复合材料包覆等。
1. 涂层防护涂层防护是一种常见、有效的防腐方法。
通过在钢结构表面涂覆一层特殊的防腐涂料，可以减少外界的腐蚀因素对钢结构的损害。
常见的涂层防护材料包括环氧涂料、聚氨酯涂料等，这些涂料具有良好的抗腐蚀性能和长久的保护效果。
在涂层施工过程中，需要确保涂层的均匀性和完整性，以避免涂层存在漏涂或划伤等问题。
2. 热镀锌热镀锌是一种将钢结构浸渍在熔融的锌中，形成一层锌铁合金保护层的方法。
这种防腐方式可以有效地延长钢结构的使用寿命，并具有耐久性好的特点。
热镀锌防腐的关键在于控制好镀锌层的厚度和质量，以确保其具备优秀的防腐性能。
3. 复合材料包覆复合材料包覆是一种将具有防腐性能的材料覆盖在钢结构表面的方式。
比如，可以采用玻璃钢、聚合物混凝土等材料对钢结构进行包覆，以减少钢结构暴露在外部环境中的腐蚀风险。
复合材料包覆能够提供更坚固的保护层，并且对于某些特殊环境有着更好的适应性。
二、维护措施钢结构桥梁的维护对于保障其结构完整性和使用寿命至关重要。
在实际操作中，可以采取以下一些维护措施。
1. 定期检查定期检查是桥梁维护的基本手段之一。
通过对钢结构桥梁的定期检查，可以及时发现并修复潜在的腐蚀和损伤问题，以防止其进一步蔓延和破坏结构。
检查内容主要包括桥梁表面的涂层状况、连接件的松动和螺栓的锈蚀等方面。
2. 清洁保养定期对钢结构桥梁进行清洁保养，可以有效地延长其使用寿命。
清洁保养的目的是防止桥梁表面积存灰尘、污垢等杂质，避免这些杂质在湿润环境中形成腐蚀介质。
清洁保养过程中要注意避免使用酸碱性强的清洁剂，以免对钢结构造成损害。
桥梁防腐措施
桥梁防腐措施桥梁作为交通基础设施的重要组成部分，承担着极其重要的职责。
然而，由于常年暴露于外界环境中，桥梁构件很容易受到腐蚀的影响，从而降低了其使用寿命和安全性。
因此，实施有效的防腐措施对于桥梁的维护和保护至关重要。
本文将重点探讨桥梁防腐措施的相关内容。
一、防腐涂料防腐涂料是目前最常用的桥梁防腐材料之一。
它能够形成一层具有良好抗腐蚀性能的保护膜，有效地隔离桥梁构件与外界环境的接触。
常见的防腐涂料有环氧涂料、聚氨酯涂料等。
在选择合适的涂料时，需要考虑到桥梁的使用环境和使用寿命，以及涂料的附着力、耐候性等性能指标。
二、电镀防腐电镀防腐是通过在金属表面镀上一层防腐涂层，以增加金属的耐腐蚀性能。
它采用电化学的原理，利用电流的作用使金属离子在电解质溶液中还原成金属沉积于工件表面。
电镀防腐主要应用于桥梁的钢结构上，能够有效地提高钢材的耐腐蚀性，延长桥梁的使用寿命。
三、防腐包覆层防腐包覆层是一种通过将具有抗腐蚀性能的材料包裹在桥梁构件表面来实现防腐的方法。
常见的防腐包覆材料有聚乙烯薄膜、聚氨酯塑料等。
它们具有良好的耐腐蚀性能和机械强度，能够有效地隔离桥梁构件与外界环境的接触，延缓其腐蚀速度。
四、防腐封闭防腐封闭是指在桥梁建设过程中，对构件内部进行防腐处理，以防止腐蚀介质的渗透和侵蚀。
常见的防腐封闭方法有涂覆防腐漆、注浆、防腐胶等。
这些方法能够有效地减少桥梁构件内部的湿度和氧气，从而减缓其腐蚀速度，延长使用寿命。
五、定期检测与维护除了以上的防腐措施，定期的检测与维护也是保证桥梁防腐效果的重要环节。
通过定期的检测，可以及时发现桥梁构件上的腐蚀问题，并采取相应的维修措施，防止腐蚀进一步扩大。
同时，定期的维护和保养能够保持桥梁防腐措施的有效性，延长其使用寿命。
综上所述，桥梁防腐措施是确保桥梁安全和延长使用寿命的重要手段。
在选择桥梁防腐方案时，应考虑到桥梁的使用环境、使用寿命以及相关技术要求等因素，并结合防腐材料的性能指标进行合理选择。
钢结构施工工艺防腐与防火处理
钢结构施工工艺防腐与防火处理钢结构是一种广泛应用于建筑、桥梁和其他工程项目中的结构材料。
然而，钢结构在使用过程中可能会面临腐蚀和火灾等风险。
因此，在钢结构施工过程中，必须采取相应的防腐和防火措施，以确保其安全可靠的性能。
本文将探讨钢结构施工工艺中的防腐与防火处理。
一、钢结构施工工艺中的防腐处理1. 防腐涂料的选择与施工钢结构施工中常用的防腐涂料包括环氧涂料、有机硅涂料和聚氨酯涂料等。
这些涂料具有良好的附着力、耐腐蚀性和耐候性，能够有效地保护钢结构不受腐蚀的侵害。
在选择防腐涂料时，需要考虑钢结构所处环境的特点，例如湿度、风沙、温度等，以选择适合的涂料类型。
在施工过程中，首先需要对钢结构进行表面处理，确保其干净、光滑。
然后，根据涂料的要求，进行底漆和面漆的施工。
底漆的作用是增强钢结构与涂料的附着力，同时提供额外的防腐保护。
面漆的作用是美化钢结构的表面，提高其耐候性和耐化学腐蚀性。
2. 防腐封孔与补漆在施工过程中，需要对钢结构的焊缝、切割口等进行防腐封孔处理。
这些部位常常容易受到腐蚀的侵害，因此需要使用适当的防腐封孔材料进行填充，以提高防腐性能。
此外，钢结构的防腐处理还需要进行定期的补漆工作。
由于外界环境的影响，钢结构的涂层会逐渐磨损和老化，因此需要对其进行检查，并及时补漆。
补漆不仅可以修复涂层的损伤，还可以延长钢结构的使用寿命。
二、钢结构施工工艺中的防火处理1. 防火涂料的选择与施工钢结构在面临火灾时容易受到热量的传导，从而导致结构的失稳和破坏。
为了增强钢结构的防火性能，可以使用防火涂料进行处理。
防火涂料能够在高温下形成一层绝热层，延缓火灾对钢结构的影响。
在选择防火涂料时，需要考虑其耐高温性能、防火等级以及施工便利性等因素。
常见的防火涂料包括耐火涂料、氟碳防火涂料和硅酮防火涂料等。
这些涂料能够有效地提高钢结构的抗火性能，减缓火势蔓延的速度。
2. 防火隔离与消防设施除了使用防火涂料进行处理外，钢结构施工中还需要进行防火隔离和设置相应的消防设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构桥梁的防腐措施及工艺
摘要:近年来，钢结构桥梁因其自身独特的优势在国内得到迅猛发展。
我有幸能参与到钢结构桥梁的项目中，深感使命光荣；但也责任重大。
现仅就找到的资料对钢结构桥梁防腐措施及工艺作简单阐述；不足之处请大家指正。
关键词:钢结构桥梁措施工艺
引言
钢结构防腐质量的控制是油漆系统实现应有的防腐系统、设计效果、外表美观的重要环节，在涂装中应严格按照涂装工艺施工。
1 表面处理前钢构件缺陷处理
钢结构缺陷的存在会影响油漆的附着，导致油漆不能发挥其最佳的防腐性能，在这些区域会导致过早的锈蚀出现，在进行表面处理前必须对钢结构上的缺陷进行处理，减少或消除结构缺陷对涂装质量的影响。
工件涂漆前的表面处理是获得质量优良的防护层，延长产品使用寿命的重要保证和措施。
1.1锐边（自由边）：用砂轮机将锐边或气割边磨圆至直径1-2mm ，不能有飞溅和锐角残留。
1.2焊接飞溅（焊豆）：用砂轮机或铲锤去除；
1.3钢板缺陷：任何的起皮必须打磨，凹坑都要补焊后再打磨。
1.4咬口：深度超过0.2mm并且宽度稍大于深度的咬口都需要补焊并且打磨。
1.5焊缝：表面不规则或过分尖锐的手工焊缝必须打磨光顺。
1.6气割边：过分不规则的手工气割边表面必须打磨。
2 表面处理前底材表面油、脂等污染物的去除
在对表面处理前，应清除表面的油、水、脂、盐、切削液、防冻剂等化学试剂。
2.1用水喷在表面上，若25秒内水在表面上形成水珠，则怀疑有油、脂或不溶于水的物质存在；
2.2用粉笔以相同的压力通过怀疑有油的区域，粉笔在有油区域痕迹很淡；
小面积油、脂用蘸有溶剂的抹布擦拭污染表面，使油、脂得到充分的溶解，
然后用干净的抹布揩干，擦拭要进行三四次，每次都要使用干净的抹布；
2.3大面积油、脂在污染表面喷淋工业金属清洁剂，浸5分钟后，用硬毛刷或拖布刷洗表面使油、脂能得到充分的反应，再用淡水冲洗干净即可。
3 表面处理（喷砂/抛丸除锈）
喷砂施工时，工作区域的照明、脚手架即要保证安全，还要保证没有不可到达部位，
并方便施工；需在干燥的气候条件下进行，冲砂表面干燥且化学洁净，底材温度大于等于空气露点温度3℃，相对湿度小于85%；
空压机要求每只砂枪都能保持充足、连续、干燥、洁净、压力在7-10KG的压缩空气；
喷砂设备符合安全要求并在操作中保持接地；使用内径10mm的喷嘴，空气输送管的内径应为30-40mm之间；喷砂时喷枪与表面成80-90角；
钢材表面要求喷砂清理到Sa 2.5级，粗糙度应在30-85µm之间；喷砂表面应呈现均匀的灰白色金属颜色，仅允许残留5%的深色痕迹；
喷砂施工中，重点部位和难以顺利喷射的部位应着重进行喷砂，尽量减少、消除过花或漏喷等缺陷的出现。
喷砂后准备涂漆的钢材表面要清洁、干燥，无油脂，保持粗糙度和清洁度直至第一度漆喷涂；所有灰尘要求彻底清理，灰尘量要小于3级；
面处理后4个小时内，钢材表面返黄前进行涂漆；如果钢材表面有可见返锈现象，变湿或者被污染，要求重新清理到要求的级别；
使用非金属砂时有时会造成喷砂表面含砂；磨料材质或颗粒大小，潮湿，压力太高或太低，处理表面的材质。
在这些情况下，一般用细砂进行小角度扫砂可减轻表面污染程度。
4 油漆的准备和使用
任何油漆在经过一段时间的放置后，会有不同程度的沉淀和分层，在开罐后，就用机械搅拌器将其完全搅拌均匀后再使用，否则将影响油漆的成膜品质；在油漆按比例混合均匀后，需根据说明书进行熟化；
使用工作状态良好的搅拌器，保证油漆混合均匀、彻底；
确保多组分油漆按配比混合；大批量使用时，桶对桶混合；双组分油漆拆套
使用时，应先将各组分搅拌均匀，然后确定油漆用量,准备一把钢质直尺和一个用于混合油漆的空桶，以直尺底端为基线，按比例在直尺上做出固化剂用量和油漆使用量标记，然后置于空桶中，加入固化剂至其标记，再加入主剂到油漆使用量标记即可；【注意：按照规定比例来调配油漆】
双组分油漆混合前先将主剂和固化剂分别搅拌均匀，然后一边搅拌主剂一边加入固化剂；然后加一定量的稀释剂在固化剂桶中将桶洗净，再将固化剂桶内成分倒入主剂桶内，搅拌均匀；必须使用正确的稀料；
假稠的油漆在泵内加压或搅拌时黏度变低，不要过分稀释；每次稀释后都需等彻底搅拌均匀后再试枪；
油漆在搅拌后需静置片刻以排除气泡和做相应的熟化；
低温施工时，提前24小时将油漆及喷涂设备放在20-30℃的环境中加热，以避免不必要的稀释；同时须注意油漆与待施工底材的温差不要过大，以免喷涂后出现漆病；
双组份油漆的主剂和固化剂一旦混合后有一定的使用时间，超过使用时间后，油漆将会失效。
【注意：超过了罐内寿命时间，不能加入稀料继续使用】因此, 用多少就混合多少, 并且一定要在使用时间内用掉。
如有剩余，也不要再涂装，以免造成更大的浪费；【油漆的混合后使用寿命会随温度的升高而缩短，各温度条件下具体混合后使用寿命数据参见《油漆说明书》】。
5 油漆涂装施工
5.1预涂装：在进行涂装前，应对局部喷涂难以严密遮盖部位先进行预涂装，即对角焊缝、边缘、各种孔以及结构复杂、较难喷涂到的部位用漆刷刷涂；【注意：预涂不要留下气孔或漏涂；对凹陷处应特别注意涂严油漆；即漆膜下不能留有任何空气或其他杂质的空穴，防止漏涂】
5.2喷涂：预涂装完毕后，进行喷涂施工；预涂与喷涂的涂装间隔要么在预涂后很短时间内进行喷涂，要么就在预涂油漆固化达到一定程度后再喷涂，不能在油漆半干的状态下进行喷涂，否则会产生漆病；
5.3施工过程中底漆搬运、装配等原因而受损，应进行修补，并满足该道漆的干漆膜厚度要求；
5.4稀释剂的加入量：说明书中有一定的推荐比例，但不同的施工方法以及环境温度等所要求的粘度不同, 需要按不同情况调整；辊涂、刷涂、以及喷涂应根据需要调节至最佳的施工粘度，既方便施工，又能达到膜厚要求；在喷涂的过程中，如果施工膜厚低于规定厚度，可根据喷涂设备的选型和施工的温度太高或太低，需要加入更多的稀料，而用于封闭无机漆的封闭涂层，稀释的比例将可能达到30%或以上；
5.5施工时及施工后、油漆干燥过程中应始终保持良好的通风；以利于溶剂的顺利挥发和油漆正常的干燥、固化；
5.6一般在上一度油漆完全固化之前敷涂后续油漆，可以取得良好的层间附着力，一般在上一度油漆干燥、达到最小涂装间隔之后即可以进行后续油漆的敷涂施工。
【待其漆膜完全固化以后，才能正式投入使用】
6 涂层附着力检测
液压型附着力测量仪是一种非常通用的液压型附着力测量仪；将一可重复使用的圆形锻模与涂层表面粘贴，用手柄将圆形锻模拉离涂层表面。
拉离的力以数值显示或在模拟刻度盘上显示；它可满足实际中许多附着力测试要求。
可测量平面、弯曲面（凹面和凸面）。
7 破坏到钢板的涂层的修补
7.1表面处理：清除表面的锈、氧化皮、旧的漆层和其他污物直至裸露钢板，并达到25µm的粗糙度，将破损部位周围15-25cm 范围内完好漆层拉出坡口，以保证修补涂层与原涂层平滑的过渡；表面灰尘的清洁达到3级或更好的标准；
7.2涂料施工：利用空气喷涂或手工刷涂；空气喷涂能得到理想的漆膜外观并且适合较大面积的施工；手工刷涂要平整，无流挂、打堆和刷痕。
底漆和中间漆手工刷涂可以分为2-3次进行，首次刷涂50µm，硬干后第二次刷涂50µm，硬干后再刷涂50µm；
7.3应根据所需用量混合油漆，超过罐藏寿命的油漆严禁使用；
7.4每度涂层硬干后立即检测漆膜，薄的地方立即补足膜厚；
7.5仅破坏中/面漆涂层的修补
7.5.1表面处理：砂纸去除破损的涂层；将破损部位周围15-25cm 范围内完好漆层拉出坡口，以保证修补涂层与原涂层平滑的过渡；
7.5.2表面灰尘的清洁达到3级或更好的标准；
(膜厚控制原则：膜厚的控制应遵守两个90％的规定，即90％的测量点的干膜厚度应达到规定的干膜厚度，剩余10％的测量点的干膜厚度应达到规定干膜厚度的90％以上，没有达到干膜厚度的部位应及时补涂油漆至规定干膜厚度)
8 结语
我国基础建设的加快，带动了桥梁技术的长足发展，在当前形势下，桥梁钢结构的整体应用也十分广泛，主要是在设计过程中的优化，才能确保桥梁钢结构的整体性、稳定性。
必须从整体性角度出发，全面分析桥梁受力情况，加强焊接形式的优化设计，才能保障桥梁钢结构的整体质量。
