采矿学课程设计-阳泉二矿4.0Mta新井设计(全套图纸)

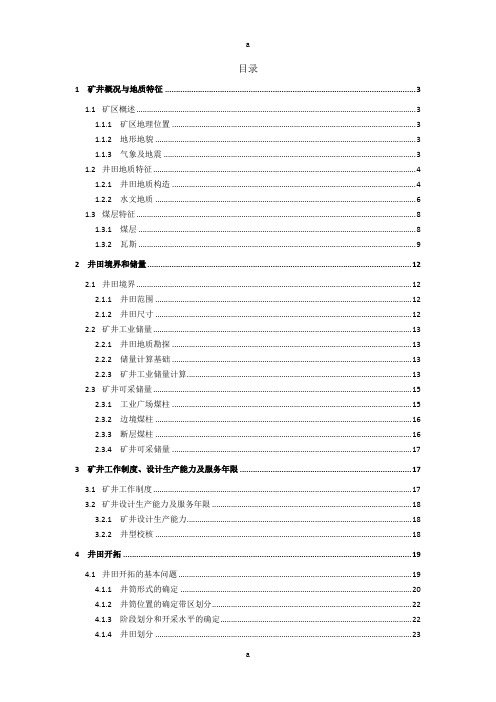

目录1 矿井概况与地质特征 (3)1.1矿区概述 (3)1.1.1 矿区地理位置 (3)1.1.2 地形地貌 (3)1.1.3 气象及地震 (3)1.2井田地质特征 (4)1.2.1 井田地质构造 (4)1.2.2 水文地质 (6)1.3煤层特征 (8)1.3.1 煤层 (8)1.3.2 瓦斯 (9)2 井田境界和储量 (12)2.1井田境界 (12)2.1.1 井田范围 (12)2.1.2 井田尺寸 (12)2.2矿井工业储量 (13)2.2.1 井田地质勘探 (13)2.2.2 储量计算基础 (13)2.2.3 矿井工业储量计算 (13)2.3矿井可采储量 (15)2.3.1 工业广场煤柱 (15)2.3.2 边境煤柱 (16)2.3.3 断层煤柱 (16)2.3.4 矿井可采储量 (17)3 矿井工作制度、设计生产能力及服务年限 (17)3.1矿井工作制度 (17)3.2矿井设计生产能力及服务年限 (18)3.2.1 矿井设计生产能力 (18)3.2.2 井型校核 (18)4 井田开拓 (19)4.1井田开拓的基本问题 (19)4.1.1 井筒形式的确定 (20)4.1.2 井筒位置的确定带区划分 (22)4.1.3 阶段划分和开采水平的确定 (22)4.1.4 井田划分 (23)4.1.5 主要开拓巷道 (23)4.1.6 确定矿井开拓延深方案 (24)4.1.7 确定带区间的接替顺序 (24)4.1.8 开拓方案比较 (24)参考文献 (30)1 矿井概况与地质特征1.1 矿区概述1.1.1 矿区地理位置阳泉二矿东距阳泉市约5 km，其地理坐标为东经113°25′17″～113°33′07″，北纬37°46′44″～37°52′19″。
井田东部为大阳泉井田，西部为西上庄井田，南部与五矿井田相邻，北部以石太铁路为界，隔桃河与三矿、四矿相望。
井田走向长约8 km，倾向长约7.8 km，面62. 4186 km2，由94个坐标点圈定。

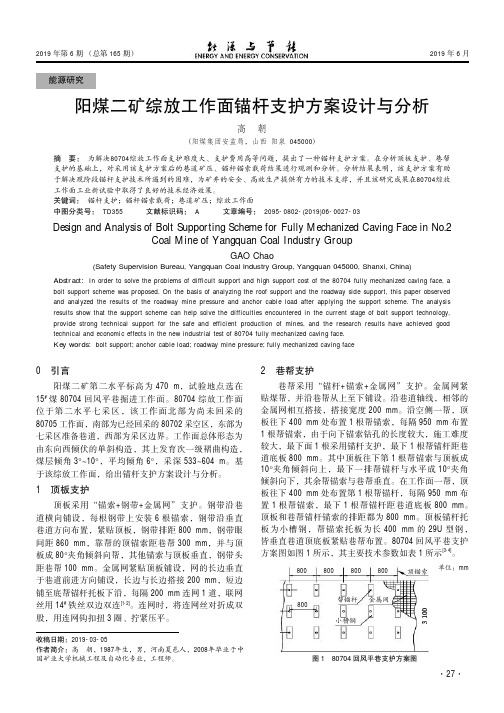

阳煤二矿综放工作面锚杆支护方案设计与分析
顶板采用“锚索+钢带+金属网”支护。钢带沿巷 道横向铺设，每根钢带上安装 6 根锚索，钢带沿垂直 巷道方向布置，紧贴顶板，钢带排距 800 mm，钢带眼 间距 860 mm，靠帮的顶锚索距巷帮 300 mm，并与顶 板成 80毅夹角倾斜向帮，其他锚索与顶板垂直，钢带头 距巷帮 100 mm。金属网紧贴顶板铺设，网的长边垂直 于巷道前进方向铺设，长边与长边搭接 200 mm，短边 铺至底帮锚杆托板下沿，每隔 200 mm 连网 1 道，联网 丝用 14# 铁丝双边双连[1-2]。连网时，将连网丝对折成双 股，用连网钩扣扭 3 圈、拧紧压平。
于解决现阶段锚杆支护技术所遇到的困难，为矿井的安全、高效生产提供有力的技术支撑，并且该研究成果在80704综放
工作面工业新试验中取得了良好的技术经济效果。
关键词： 锚杆支护；锚杆锚索载荷；巷道矿压；综放工作面
中图分类号： TD355
文献标识码： A
文章编号： 2095-0802-(2019)06-0027-03
Design and Analysis of Bolt Supporting Scheme for Fully Mechanized Caving Face in No.2 Coal Mine of Yangquan Coal Industry Group
GAO Chao
(Safety Supervision Bureau, Yangquan Coal Industry Group, Yangquan 045000, Shanxi, China)
2 巷帮支护
巷帮采用“锚杆+锚索+金属网”支护。金属网紧 贴煤帮，并沿巷帮从上至下铺设。沿巷道轴线，相邻的 金属网相互搭接，搭接宽度 200 mm。沿空侧一帮，顶 板往下 400 mm 处布置 1 根帮锚索，每隔 950 mm 布置 1 根帮锚索，由于向下锚索钻孔的长度较大，施工难度 较大，最下面 1 根采用锚杆支护，最下 1 根帮锚杆距巷 道底板 800 mm。其中顶板往下第 1 根帮锚索与顶板成 10毅夹角倾斜向上，最下一排帮锚杆与水平成 10毅夹角 倾斜向下，其余帮锚索与巷帮垂直。在工作面一帮，顶 板往下 400 mm 处布置第 1 根帮锚杆，每隔 950 mm 布 置 1 根帮锚索，最下 1 根帮锚杆距巷道底板 800 mm。 顶板和巷帮锚杆锚索的排距都为 800 mm。顶板锚杆托 板 为小槽钢，帮锚索托板为长 400 mm 的 29U 型钢， 皆垂直巷道顶底板紧贴巷帮布置。80704 回风平巷支护 方案图如图 1 所示，其主要技术参数如表 1 所示 。 [3-4]
