地下工程概论(A卷)标准答案_(西南交通大学)2023年修改整理
西南交通大学2008～2009学年第1学期期末考试试卷(A 卷)课程代码 0100798 课程名称 地下工程概论 考试时刻 120 分钟题号 一 二 三 四 五 六 总成绩 得分阅卷教师签字：一、填空(每空0.5分，共20分)1、地下空间开发利用进展包括 远古时期 、 古代时期 、 中世纪时代 和 近、现代时期 四个时期。
2、地下工程具有 易封闭性 、 热稳定性 和 高防护性 三个要紧特性。
3、新奥法施工的三要素包括 光面爆破 、 喷锚支护 和 监控量测 。
4、地下停车场的动线包括 汽车的交通动线 、 使用者的步行动线 和 治理者的动线 。
5、沉管法施工中，管段制作方式有 钢壳方式 和 干坞方式 。
6、地下结构在地应力（主动荷载）作用下，支护结构的一部分将发生向围岩方向的变形，此刻，围岩会对支护结构产生反作用力来抵制这种变形，这种反作用力就称为 弹性抗力 ，其大小常用温克列尔（Winkler）假定为基础的 局部变形理论 来确定。
而支护结构的另一部分则背离围岩向着隧道内变形，形成所谓 脱离区 。
7、矿山法施工工序，能够按衬砌的施作顺序分为 先拱后墙法 和 先墙后拱法 。
8、地下街的基本类型要紧有 广场型 、 街道型 、 复合型 等三种。
9、地铁线路按其在运营中的作用能够而分为 正线 、 辅助线 和 车场线 。
10、按隧道埋深可分为 浅埋隧道 和 深埋隧道 。
11、隧道纵断面坡道形式包括 单面坡 和 人字坡 两种形式。
12、隧道明洞包括 拱式明洞 和 棚式明洞 两种形式。
13、隧道通风通常包括 自然通风 和 机械通风 两种形式。
14、目前公路隧道以 单心圆 和 坦三心圆 两种断面应用最为普遍。
15、地下结构围岩（土）松动压力的形成过程包括 变形时期 、 松动时期 、 塌落时期 和 成拱时期 四个时期。
二、单项抉择题（每空1分，共10分）1、地下冷库利用了地下空间的（ B ）。
A）易封闭性 B）热稳定性 C）高防护性 D）遮光性 2、下列施工方法中属于暗挖法的是（ B ）。
隧道工程三心圆做法(两种)
c d b a
H e G
O1
直墙式轮廓线绘制步骤
第二步：确定AB直线，AB直线为直墙垂直部 分，与ab所在直线相距10cm，以O1为圆心 O1H为半径作HD弧交O1d延长线于点D；
D c d
B
H e G
b
O1
A a
直墙式轮廓线绘制步骤
第三步：连bd并作其垂直平分线交O1d于点O2， 以O2为圆心O2D为半径作DB弧交AB于B点， 作底边直线交AB直线于A点，则所作出的封闭 曲线即为所求轮廓线。
隧道工程
隧道各种内轮廓线 绘制方法
主讲：吴从师
圆形轮廓线绘制步骤
第一步：连接ab、ac、ad，并作三条线的垂直平分 线,分别交隧道几何中心线于O1、O2、O3三点；
d c b
O1
O2
a
O3
圆形轮廓线绘制步骤
第二步：取O1、O2、O3中距离路面最高的点（本图中 O1），连O1a并延长至A，使Aa=10cm;
H'
H
c d
B
G
O2
O1
b
Aa
曲墙式轮廓ห้องสมุดไป่ตู้绘制步骤
第三步：如H'点在H附近，则所作则为所求内 轮廓线，如H'于H相隔较大，则需调整O1点的 位置，直到H'符合要求为止。
H'
H
c d
B
G
O2
O1
b
Aa
曲墙式轮廓线绘制步骤 （方法二）
第一步：延长Gd至D使GD约为隧道建筑限界 宽度的一半，以GD≈1.2～1.3GH左右取H点， 连HD并作其垂直平分线交隧道几何中线于点 O1,以O1为圆心，O1H为半径作HD弧；
H

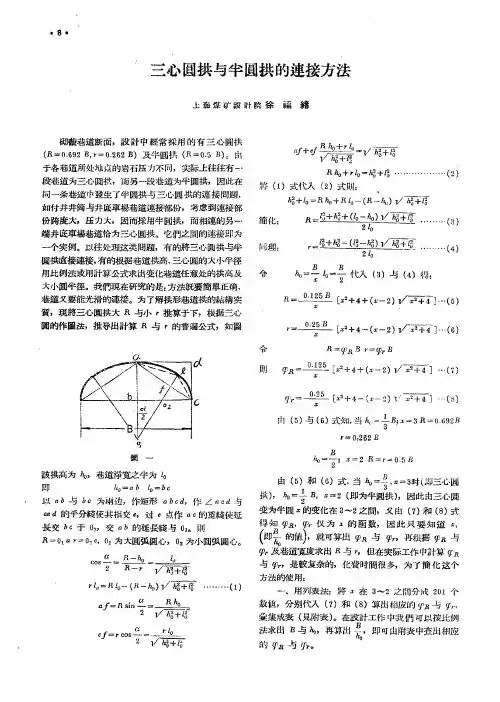

三心圆拱与半圆拱的连接方法
左 向右 每 一 公尺处 的拱 高 求法
:
大 囿 半侄
R
,
小 圆 牛 铿几
介
,
』 仓 分别列 入 仗
和 V 栩内
;
(4 )
(l ) 用比例法 算 出各 断 面 的
。
将 了B 和 甲 分 别 乘
。
B
求得
R
和
r ,
列
B
和 凡 韭例入 下
入 W 妞 栩内
表 I 和 1 栩内
·
2
—
2
5
—3
2 二 2 夕0 5
.
孤
一
! !
皿
1682 1691 1722
皿
637
劫
十B”二 二 。 0 肛 9 6A 十 0 4B
.
飞/
干厄 丁 干了 勺 石搏
占 ) 系 果式
to 2
·
,
0 马G
.
x
十 0 8
,
.
… … (的
匀 4
.
…
二
、
3 ( 10 0
O 692
0 262
0 314
若 将 ( 9 ) 式 代 入 ( 5 ) 和 ( 6 ) 式再 加以 化 筒
, ,
再权据 罗R 与
o c
兰=
2
凡
r
二
一
`
几一
l/ 牙初奢
h 0 ) 1/
但 在 实际工作 中尉算 罗丑 外 及巷 道竟 度 求 出 丑 与 与 外 是 较 复杂 的 化费 时 简很多 为 了 筒 化 这 个
,
,
,
武=
,
一
R I。 一
隧道工程考点(2)(1)
一．名词解释(5个)●隧道：隧道是一种修建在地下的，可供行人，交通及管线设施通过的一种工程建筑物。
●越岭线：通过山区的交通干线往往要翻越分水岭，从一个水系进入另一个水系，这段线路称之为越岭线，线路为穿越分水岭而修建的隧道称为越岭隧道。
●垭口：当线路必须跨越分水岭时，分水岭的山脊线上高程较低处，即称垭口。
●傍山隧道：山区铁路（或公路）除越岭地段以外，线路大多是沿河傍山而行，在地势陡峻的峡谷地段，常需修建的隧道即为傍山隧道，也有称之为河谷线隧道。
●◆概念：隧道平面是指隧道中心线在水平面的投影●隧道纵断面是中心线展直后在垂直面的投影●隧道净空：隧道衬砌内轮廓线所包围的空间，包括隧道的建筑界限，通风照明及其他功能所需的断面面积。
●隧道建筑限界：为了保证隧道内各种交通的正常运行与安全，而规定在一定宽度和高度范围内不得有任何障碍物的空间范围。
洞门：在隧道洞口用圬工砌筑并加以一定建筑装饰的支挡结构物。
●避车洞：列车通过隧道时，为保证洞内人员及维修设备安全，在隧道两侧边墙上交错均匀地修建了洞室，用于躲避列车，故称之为避车洞。
●自然通风：利用洞内的自然风（由洞口间的温度差、大气压力差引起）和列车运行所引起的活塞风以达到通风的目的。
●机械通风：在通风机的作用下使风流沿着隧道全长方向流动的通风方式。
●围岩:隧道开挖后对其稳定性产生影响的那部分岩(土)体。
●●蠕变：指应力不变，而应变随时间增长。
●●松弛：应变不变，而应力随时间而衰减●自然拱的概念：围岩的变形不能得到有效的控制，当变形超过一定限度后，围岩发生松动、坍落，最终在洞室上方形成拱形。
●传统矿山法：采用钻爆法开挖和钢木构件支撑的施工方法称为传统的矿山法，或称为背板法。
●衬砌：开挖后的隧道，为了保持围岩的稳定性，隧道必须有足够强度的支护结构称为衬砌。
●明洞：指的是没有覆盖层,在露天施作仰拱、填充、支内模、挂防水板、绑钢筋、支外模、浇筑衬砌混凝土,再人工填土覆盖的洞称明洞。
