涡街流量计安装要求

流 量 仪 表
西 森,蒸 汽 计 量 系 统 第 一 品 牌
8 网 址 ：h t t p : / / w w w . s i s e n . c o m . c n
40Байду номын сангаасD
5XD
25XD
5XD
50XD
5XD
（2）在 规 定 的 直 管 段 长 度 内 ， 管 道 入 流 段 与 出 流 段 目 测应是平直的。为保证被测介质满管，流量计应尽量避 免安装在调节阀、半开闸阀的下游。一般情况下不在扩 大管后安装流量计。 （3）本 流 量 计 可 垂 直 、 水 平 或 其 它 任 何 角 度 安 装 ， 将 流量计安装在垂直或倾斜管道上时，流体流向应是自下 而上的。 （4）需 要 流 量 计 附 近 装 设 取 压 或 测 温 点 时 ， 取 压 点 应 在 流 量 计 前1 D以 外 ， 测 温 点 应 在 流 量 计 后5 D以 外 。
涡街流量计的安装要求

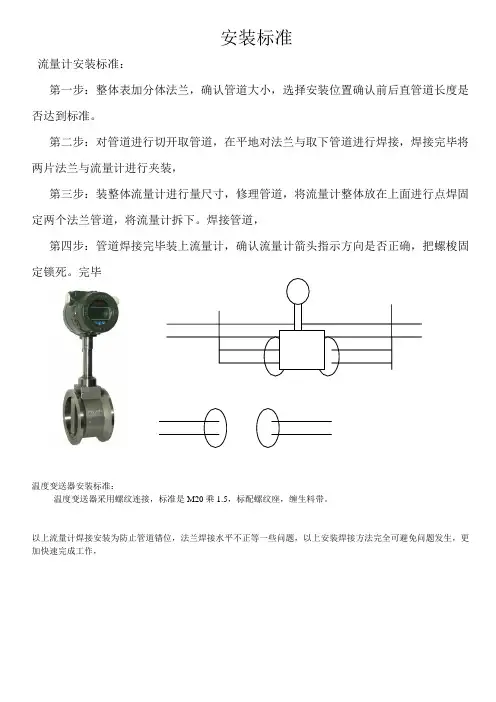

涡街流量计是一种对管道流场要求较高的流量 计，为了确保仪表的测量准确度，涡街流量在管线上 安装必须注意以下事项： 一、安装地点的选择 （1） 环 境 温 度 ： 流 量 计 的 工 作 环 境 温 度 不 低 于- 40℃ ， 不 高 于+ 5 5℃ 。 如 受 到 生 产 设 备 的 热 幅 射 时 ， 应 采 取 隔 热和通风措施。 （2） 环 境 空 气 ： 避 免 将 流 量 计 安 装 在 含 腐 蚀 性 气 体 的 环境中，如只能安装在含腐蚀性气体的环境中，需要 提供充分的排风措施。 （3） 流 量 计 最 好 安 装 在 室 内 ， 必 须 安 装 在 室 外 时 ， 应 有防潮和防晒的措施。（注意：水是否顺着电缆线流 入放大器盒内） （4） 机 械 振 动 和 冲 击 ： 流 量 计 的 结 构 是 坚 固 的 ， 不 会 因振动而损伤，但振动会产生干扰信号，若管道上的 振动和冲击强烈，而介质流速又低，则可能导致干扰 信号大于流量信号，造成示值误差。因此，流量计应 尽 可 能 安 装 在 振 动 和 冲 击 小 的 场 所 ， 安 装 位 置 在5～ 20HZ的 振 动 频 率 下 ， 要 求 振 动 加 速 度 不 大 于1g， 或 采 取减振措施。例如在流量计安装处振源来向的管道上 加装固定支撑架。 （5） 调 节 阀 ： 调 节 阀 应 安 装 在 流 量 计 的 下 游5D以 外 处，若必须安装在流量计的上游，那么流量上游直管 段 应 不 小 于5 0 D。 （6） 水 击 现 象 ： 在 水 平 管 道 上 测 量 蒸 汽 流 量 时 ， 流 量 计安装位置一定不要处于所在管道的低处，因为一段 管道的低处肯定是冷凝液积存的地方，运行过程中容 易产生水击现象。对于间断送汽的管道，开停时刻更 容易产生水击现象，这将严重影响流量计的正常测 量，严重时可能会对探头造成损坏，流量计应安装在 管道的高处，且在前面管道低处安装疏水阀。 （7） 安 装 流 量 计 周 围 须 有 充 裕 的 空 间 ， 应 有 照 明 灯 和 电源插座，以便安装接线和定期维护。 （8） 流 量 计 的 接 线 位 置 要 远 离 电 噪 声 ， 如 大 功 率 变 压 器、电动设备等。 （9） 流 量 计 安 装 点 附 近 不 能 有 无 线 电 收 发 机 存 在 ， 否 则高频噪声会干扰流量计的正常使用。 二、涡街流量流量计的安装 （1） 被 测 介 质 流 向 必 须 与 流 量 计 流 通 本 体 上 的 流 向 箭 头标志一致。 （2） 检 测 放 大 器 与 流 量 计 是 按 照 测 量 范 围 和 公 称 通 径 配套的，不能互换。安装卡装式流量计时，可通过专 用凹面保证管道和流量计流通本体同心，并注意密封 垫不能深入管中。 （3） 安 装 流 量 计 的 管 道 内 径 必 须 与 流 量 计 的 内 径 一 致 ， 通 常 管 道 内 径 与 涡 街 流 量 计 表 体 内 径 误 差 应 ≤2 %， 否则应重新配管。 （4） 涡 街 流 量 计 两 侧 的 密 封 垫 片 内 径 必 须 与 流 量 计 内
径一致，严禁使用小于流量计内径的垫片。法兰连接型 涡街流量计在安装时要防止两侧垫片部分进入管道内， 否则涡街流量计将不能正常工作。
三、管道安装与要求 （1）流 量 计 上 游 侧 和 下 游 侧 应 有 足 够 长 的 直 管 段 。 直 管 段安装要求见下图
25XD
5XD
15XD
5XD
15XD
5XD
