消防系统的组成部分及功能-最新版本
消防系统组成
消防系统组成一、引言消防系统是为了保护人们的生命财产安全而设计和安装的一系列设备和设施。
它们的组成部分各有特定功能，但共同目标是在火灾发生时快速检测、报警、灭火和疏散人员。
本文将探讨消防系统的组成要素。
二、火灾探测设备火灾探测设备是消防系统的核心组成部分，它们能够快速、准确地检测到火源并发出警报。
常见的火灾探测设备包括：1. 烟雾探测器：通过检测空气中的烟雾颗粒来判断是否有火灾产生。
2. 热感应器：通过测量周围环境的温度变化来检测火灾。
3. 火焰探测器：具有能够识别可见和红外火焰的能力，能够快速发现明火。
4. 气体探测器：用于检测可能导致火灾的可燃气体或有害气体的存在。
这些火灾探测设备安装在建筑物的关键位置，如走廊、大厅、厨房等地方，以确保能及时发现火灾。
三、火警报警系统一旦火灾被探测到，火警报警系统将发出声光信号以提醒人们火灾的发生，并迅速启动灭火装置。
火警报警系统的组成包括：1. 总线控制模块：将火灾探测设备的信号汇总，并传送给声光报警器。
2. 声光报警器：发出高分贝的警报声音和闪烁的灯光，以吸引人们的注意并指示疏散方向。
3. 火警中央主机：接收和处理火灾报警信号，并与其他系统组件进行通信。
火警报警系统的快速响应能力是确保火灾时人员及时疏散的关键。
四、自动灭火系统自动灭火系统旨在快速抑制火灾，并防止火势蔓延。
常见的自动灭火系统包括：1. 喷淋系统：利用喷淋头向起火区域释放水雾或其他适合的灭火剂。
2. 气体灭火系统：通过释放特定灭火气体（如二氧化碳、惰性气体等）来抑制火焰燃烧。
3. 泡沫灭火系统：通过喷射泡沫剂将起火区域覆盖，以隔离火源与氧气。
这些自动灭火系统结合火灾探测设备和火警报警系统，能够在火灾初期迅速作出反应，有效遏制火势。
五、疏散通道与设备消防系统还包括一套完善的疏散通道和设备，以保证人员在火灾发生时能够安全疏散。
这些疏散通道和设备包括：1. 消防通道：确保建筑内的通道保持开阔，便于人员疏散。
常见消防系统构成、原理及应急操作
消防设备联动控 制盘
柜式机
柜式机
报警控制功 能区
联动控制功 能区
消防电话总机
消防设备联动控 制盘
一般具有下列主要功能： 1. 显示（监视）功能： 显示正常时间和报警时间（时钟功能）；显示火警或故障 部位：显示地址编码（一个编码对应一个报警部位）或直接显示 报警部位；火灾报警信息记忆功能。 2. 报警功能： 故障报警：报警控制器熔丝烧断故障报警功能，传输线 路故障报警功能；火灾声光报警； 火灾报警信号优先功能 ；消音后再声响功能； 3. 消防联动控制功能： 选择消防设施的手动控制和自动控制两种状态；根据需 要开启和关闭消防设施 ； 4.其它功能： 供电功能（DC24、12v)；主备电源自动监控切换功能； 自检；打印输出等。
1.2 火灾自动报警系统的设置条件
广泛设置于普通工业和民用建筑内，尤其是适用于规 模较大、火灾危险性较高的工业和民用建筑。 需要时，可查询《建筑设计防火规范》（GB50016）、 《高层民用建筑设计防火规范》（GB50045）、《人民防 空工程设计防火规范》（GB50098）、《汽车库、修车库 、停车场设计防火规范》（GB50067）、《飞机库设计防 火规范》（GB50284）、《石油库设计规范》（GB5074） 、《石油化工企业设计防火规范》（GB50160）、《钢铁 冶金企业设计防火规范》（GB50414）等。
排烟防火阀
排烟风机
排烟机房
2.2.2.2 机械排烟系统的组件
采用挡烟垂壁划分防烟分区
防烟分区内设臵机械排烟口，排 烟口应设臵顶棚或靠近顶棚的墙 面上
排烟口和手动开启装置
板式排烟口
手动开启装臵
排烟口应设有手动开启装臵
复位操作
开启排烟口
排烟口手动 开启装臵

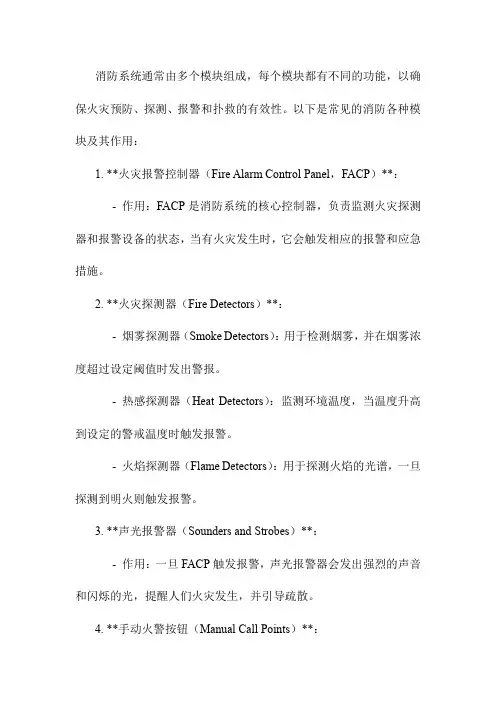

消防各种模块的作用
消防系统通常由多个模块组成，每个模块都有不同的功能，以确保火灾预防、探测、报警和扑救的有效性。
以下是常见的消防各种模块及其作用：1. **火灾报警控制器（Fire Alarm Control Panel，FACP）**：- 作用：FACP是消防系统的核心控制器，负责监测火灾探测器和报警设备的状态，当有火灾发生时，它会触发相应的报警和应急措施。
2. **火灾探测器（Fire Detectors）**：- 烟雾探测器（Smoke Detectors）：用于检测烟雾，并在烟雾浓度超过设定阈值时发出警报。
- 热感探测器（Heat Detectors）：监测环境温度，当温度升高到设定的警戒温度时触发报警。
- 火焰探测器（Flame Detectors）：用于探测火焰的光谱，一旦探测到明火则触发报警。
3. **声光报警器（Sounders and Strobes）**：- 作用：一旦FACP触发报警，声光报警器会发出强烈的声音和闪烁的光，提醒人们火灾发生，并引导疏散。
4. **手动火警按钮（Manual Call Points）**：- 作用：手动火警按钮供人们手动触发报警，一旦有火灾发现，人员可以按下按钮立即报警。
5. **喷淋系统（Sprinkler System）**：- 作用：喷淋系统通过喷洒水或其他灭火剂来控制火灾，并防止火势蔓延。
6. **气体灭火系统（Gas Suppression System）**：- 作用：气体灭火系统使用特定类型的气体（如二氧化碳或惰性气体）来抑制火灾，适用于防止电气设备等无水灭火适用的场所。
7. **疏散指示系统（Emergency Exit Signs）**：- 作用：疏散指示系统用于标识紧急出口和疏散通道，以便人员在火灾发生时快速安全地撤离。
8. **消防泵（Fire Pumps）**：- 作用：消防泵提供额外的水压，确保喷淋系统和消防栓等设备在火灾时能够持续供水。
室外消防系统的组成
室外消防系统是一个重要的公共安全设施，它的主要目标是在火灾发生时提供足够的灭火水源和灭火设备，以尽快控制火势并保护人员和财产的安全。
以下是室外消防系统的组成：1. 水源：这是消防系统的基础，通常包括市政供水、消防水池、天然水源（如河流、湖泊）等。
这些水源需要有足够的水量和稳定的供应，以满足灭火的需要。
2. 泵房：泵房是消防系统的核心部分，它负责将水源的水提升到需要的高度，并通过管道输送到各个灭火点。
泵房内通常装有消防水泵、电动机、控制系统等设备。
3. 管道系统：管道系统是连接水源和灭火设备的通道，它需要有足够的强度和耐压性，以防止在高压水流的冲击下破裂。
管道系统通常包括主干管、分支管、立管、横管等。
4. 喷头和喷嘴：喷头和喷嘴是消防系统的末端设备，它们将水分散成细小的水滴或雾状，以增加灭火效果。
喷头和喷嘴的设计和安装需要考虑到灭火范围、水流分布等因素。
5. 控制系统：控制系统是消防系统的指挥中心，它通过传感器和执行器监测和控制消防设备的运行状态。
控制系统可以自动或手动启动消防设备，也可以根据火势的变化调整灭火策略。
6. 灭火器材：除了水以外，消防系统还可以使用其他类型的灭火剂，如泡沫、干粉、二氧化碳等。
这些灭火剂需要有专门的储存设备和喷射设备。
7. 报警系统：报警系统是消防系统的预警部分，它通过探测器检测火源，并及时向消防部门和人员发出警报。
报警系统可以包括烟雾探测器、温度探测器、火焰探测器等。
8. 电源系统：电源系统为消防系统提供电力，包括主电源和备用电源。
主电源通常是市政电网，备用电源可以是发电机或蓄电池。
以上就是室外消防系统的组成，每个部分都有其特定的功能和要求，需要精心设计和安装，以确保在火灾发生时能够有效地进行灭火。
消防系统组成
消防水的大体有消防水箱、消防泵、湿式报警阀、水泵接合器、喷淋头、室内（室外）消火栓、水流指示器、信号阀门、镀锌管及管件等；消防电主要有消防报警系列、应急疏散系列、广播通讯等；气体灭火主要有气瓶、药剂、集流管、选择阀、高压管道管件、喷头等；另外还有防排烟系统、防火门、防火卷帘、防火窗等等水流指示器、信号阀门、镀锌管及管件等；消防电主要有消防报警系列、应急疏散系列、广播通讯等；气体灭火主要有气瓶、药剂、集流管、选择阀、高压管道管件、喷头等；另外还有防排烟系统、防火门、防火卷帘、防火窗,烟感，温感，手动报警按钮，声光报警，等等消防报警系统系统火灾报警主机、火灾特征或火灾早期特征传感器、人工火灾报警设备、输出控制设备组成消防报警系统，又称火灾自动报警系统，它是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的它是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的，行业知名品牌：霍尼韦尔、西门子、海湾、能美、安舍、泛海三江、北大青鸟、依爱传感器有，烟感、温感、压力传感器、流量传感器等，各种传感器形式繁多，单烟感有离子形的、光电形的、红外线形的等。
火灾自动报警系统一般由：主机、触发器件、火灾警报装置、消防控制设备和电源五部分组成 ..附件及其它编码器(120) 回路板(68) 模块箱(81)西门子Cerberus FS18壁挂火灾报警控制器主机有两种型号，一个是FC18-FC1820，一个是FC18-FC1840。
新沃北大青鸟、盛赛尔诺帝菲尔阿波罗APOLLO翼捷世纪运诚铠卫德探国泰怡安金鼎西门子伯创尼克泛海三江能美费加罗赋安营口山鹰现今的西门子主要有两个系列的产品，FS18系列和FS1120系列，设备比较多，型号就不一一写了，你可以到这里找找看。
/brand-44-c16.html。

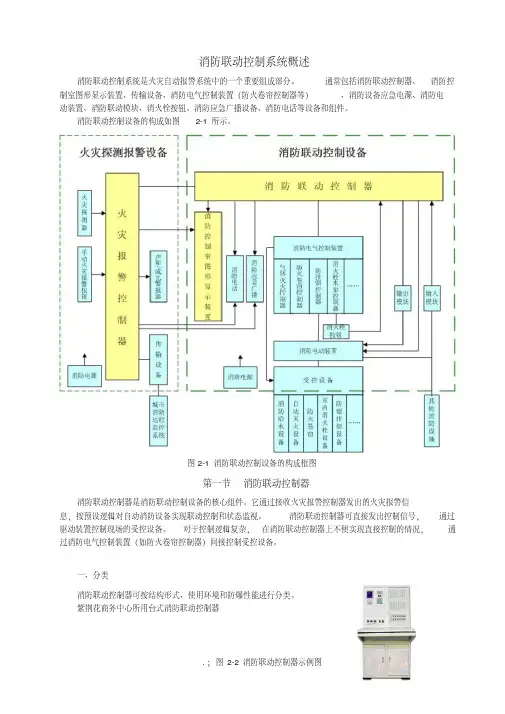

【最新】消防联动控制系统构造原理组成
图 2-1 消防联动控制设备的构成框图
第一节 消防联动控制器
消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信
息，按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号，
驱动装置控制现场的受控设备。 对于控制逻辑复杂， 在消防联动控制器上不便实现直接控制的情况，
二 、消防电气控制装置的功能
消防电气控制装置的主要功能包括控制功能、 指示功能和信号传递功能。 控制功能是指控制受控设
备执行预定动作； 信号传递功能是指消防联动控制器之间进行信号传递；
指示功能是指指示电源、 控制
装置、受控设备的工作状态，以及指示消防电气控制装置和受控设备的故障状态。
三 、组成与工作原理
用于
与主控单元通信， 将主控单元发来的命令、 内部信息或所带设备外部信息通过通信控制单元发送给联网
的火灾报警控制器或监控设备； 同时， 通过通信控制单元接收网络上传输的网络信息， 将其通过通信管
理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。在构建本地化局域网时，
通常采用的通信接口技术规约有 RS-232/485 ，CANBU、S LONWORK、SPROFIBUS等现场总线或工业以太网
非延时状态下能在 3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设
备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备
, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。
2) 消防联动控制器能接收连接的启泵按钮、 水流指示器等灭火系统启动按钮相关触发器件发出的
能指示
8h 以上。备用电源容量能保证控制器在监视状态下工作
第一章系统的组成及功能简介
第一章系统的组成及功能简介技改办公楼的消防系统可根据其功能或控制原理又具体可以分为消防栓系统、自动喷淋系统、楼顶的增压稳压系统、消防电梯系统、排烟通风系统、消防集中报警与联动控制系统及其它辅助子系统。
1.1室内消防栓水泵系统1.1.1室内消防栓系统简介技改办公楼的室内消防栓系统根据大楼的实际情况及相关国家规范标准在竖直方向上分为上下两个区，即地下1层至9层为下区，10至19层为上区。
上区消防栓的用水由设在地下一层的消防栓水泵直接供给，水泵一用一备；下区消防栓的用水由上区水泵供水经减压阀减压后供给，为防止水压过高，在水压超过0.4MPa处设置了减压阀。
在整体上，室内消防栓的设计消防用水量为40L/S（假设火灾的延续时间为2小时）；在每个消防栓箱设单口室内消防栓DN65接口、25m的麻织衬胶水龙带、19mm的水枪数量各为一，并在消防栓箱旁设消防栓按钮一个；屋顶设试压试水用消防栓一个，只配有栓口和压力表。
为增加供水的安全系数，上下两区各设消防栓水泵接合器SQ100三个。
1.1.2消防栓水泵联动控制流程技改办公楼的室内消防栓水泵系统联动控制流程如图1-1所示。
每个消防栓处及过道旁设有手动火灾报警按钮。
只要某层（区域）发生火灾，按下手动火灾报警按钮，或者火灾探测器信号输入系统，通过输入模块将信号传递到火灾报警控制中心，立即发出声、光报警信号。
信号通过主机逻辑编程，指令相应输出模块，启动消防栓水泵，供水灭火。
1.1.3室内消防栓给水系统主要部件及功能1.手动报警按钮手动报警按钮是人工确认火灾后，手动输入报警信号的元件。
其按结构不同有两种使用方法：一种是由小锤击碎手动按钮上的玻璃，按钮自动弹出接通其常闭触点，发出报警信号，复位需要安装新的玻璃压住按钮，切断电路。
另一种只需直接按下按钮即可报警，复位时启动内部开关按钮自动弹出或手动用吸盘吸出，即可完成复位。
2.消防栓箱技改办公楼的消防栓设置在各楼层的走道，其箱门是由与墙体相同的瓷砖组成的（标有明显标志）。
消防水灭火系统组成及作用
消防水灭火系统组成及作用消防水灭火系统是一种能够将水源供应给灭火设备并喷洒到火灾现场进行灭火的系统。
它由多个组成部分构成，并且在火灾事件中起到至关重要的作用。
以下是消防水灭火系统的组成和作用。
1. 水源供应系统：消防水灭火系统的第一个组成部分是水源供应系统，它包括水箱、水泵和相关管道。
水箱是一个容纳灭火用水的储存设备，通常位于建筑物的地下室或其他空间中。
水泵负责将水从水箱输送到消防设备。
管道则将水从水箱输送到各个灭火点。
2. 水泵：水泵是将水源从水箱或其他储水设备中抽出并输送到消防设备的装置。
它通常由电动机、泵体和控制系统组成。
水泵可以根据需要提供不同的流量和水压，以满足不同火灾场景下的需求。
3. 管道系统：管道系统是将灭火用水从水源输送到火灾现场的通道。
它由不锈钢、铜或塑料制成，具有耐高压和耐腐蚀的特性。
管道系统通常包括主干管道和支线管道，以确保水源可以快速到达各个灭火点。
4. 喷洒装置：喷洒装置是将水喷洒到火灾现场的设备。
它可以是喷头、喷水器或喷水枪等形式。
喷洒装置通常通过管道系统与水源相连，并通过控制阀门控制喷洒水的流量和水压。
在火灾发生时，喷洒装置能够根据火势和火灾现场的情况进行灵活调节。
5. 控制系统：控制系统是消防水灭火系统的核心部分，它负责监控和控制整个系统的运行。
控制系统通常包括火灾报警系统、自动喷水系统和手动控制装置。
火灾报警系统可以及时检测到火灾发生，并触发消防水灭火系统的启动。
自动喷水系统可以根据火灾的位置和大小自动喷洒水。
手动控制装置则是由人工操作，根据需要手动启动消防水灭火系统。
消防水灭火系统的作用非常重要，它可以在火灾发生时迅速提供灭火用水，有效控制和扑灭火势，在救援人员到达前阻止火势的蔓延。
它能够消除火灾的热量，阻止火焰的蔓延，并降低火灾造成的物质损失和人员伤亡风险。
消防水灭火系统在工厂、商店、办公楼、住宅和公共场所等各种建筑中广泛应用，对于维护人们的生命财产安全起到了重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防系统的组成部分及功能
1、紧急广播及广播音响系统：
组成：消防广播模块、定压功放、广播扬声器。
功能：在紧急情况下用来通知指导人群疏散。
2、消防报警系统：
组成：火灾探测器、手动报警模块、控制模块、警铃、消防主机。
功能：用于探测火警地点，以便联动报警系统、灭火系统、排烟系统、和告知管理人员能及时处理。
注：火灾探测器分为感光型、感烟型、感温型、复合型，离子和光电型均属感烟型。
3、消防灭火系统：
组成：消火栓泵、喷淋泵、消火栓、喷淋头、干粉灭火器、二氧化碳灭火系统。
功能：用于控制、扑灭火情。
4、消防排烟系统：
组成：排烟风机、送风机。
功能：排走烟雾，输送新空气到楼层里案发地。
保证人员安全。
3、自动喷水灭火系统：
一、闭式自动喷水灭火系统分类：
按其管道内是否充水可分为三种：
1，湿式喷水灭火系统，该系统在报警阀的上下管道内均经常充满压力水，适用于室内温度不低于4度，且不高于70度的建筑物构筑物内。
2、干式喷水灭火系统，该系统在报警阀的上下管道内不充压力水，而充以有压力的气体。
它适用于室内温度低于4度或高于70度的建筑物构筑物内。
3、与作用喷水灭火系统。
二、组成：
三、喷淋系统联动动作结构图：
⑴、喷水→报警阀系统侧水压下降→水源侧压力不变→阀板在压力差下被打开→阀组的压力开关动作→至报警中心、同时启动水力警铃→水流冲动水流指示器→向消防中心报告动作喷头所在位置。
⑵、喷淋头玻璃球色标：红色为68℃动作温度范围：温标-3℃～温标×115%℃
额定工作压力：1.2MP保护面积：9～12㎡
⑶、自动喷水灭火系统喷头处的静水压力不得超过1176Kpa。
4、消火栓系统联动：
注：启泵前必须确认管内压力是否充足、在无泄压状态下，严禁启泵。
消火栓出口处的静水压力不得超过785Kpa。
5、排烟风机联动方框图：
