箱变基础施工图(示意图)
1000KVA箱变基础图-T2
平顶山天晟 电 气 有 限 公 司
审 定 合 同 号 图
审 核 设计阶段
校 对 比 例 名
设 计 制 图 日 期 2014年 月 日第 页 工 号
用户名称
YB---1000KVA
T2基础图 技术要求
1 用500#水泥浇铸或用砖水泥砌成
2 接地网自配，接地电阻小于4Ω 500 240
370
500 240
370 2300
500 500 370
400 250 4800
1000
∮100PVC管（自定）
250 12#槽钢（四周）
240
50 1500 240
-700 -0.00 700
300 加∮18钢筋及小也网（前后两个）
箱式变压器安装方案

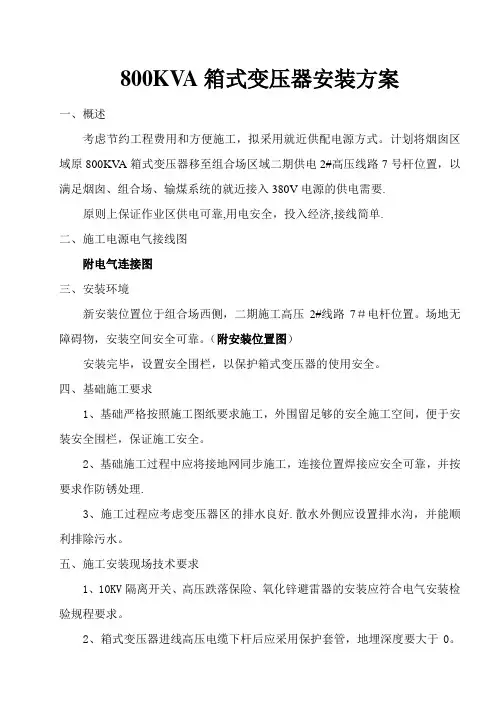

800KVA箱式变压器安装方案
一、概述
考虑节约工程费用和方便施工，拟采用就近供配电源方式。计划将烟囱区域原800KVA箱式变压器移至组合场区域二期供电2#高压线路7号杆位置，以满足烟囱、组合场、输煤系统的就近接入380V电源的供电需要.
原则上保证作业区供电可靠,用电安全，投入经济,接线简单.
二、施工电源电气接线图
附电气连接图
三、安装环境
新安装位置位于组合场西侧，二期施工高压2#线路7＃电杆位置。场地无障碍物，安装空间安全可靠。（附安装位置图）
安装完毕，设置安全围栏，以保护箱式变压器的使用安全。
四、基础施工要求
1、基础严格按照施工图纸要求施工，外围留足够的安全施工空间，便于安装安全围栏，保证施工安全。
2、基础施工过程中应将接地网同步施工，连接位置焊接应安全可靠，并按要求作防锈处理.
3、施工过程应考虑变压器区的排水良好.散水外侧应设置排水沟，并能顺利排除污水。
五、施工安装现场技术要求
1、10KV隔离开关、高压跌落保险、氧化锌避雷器的安装应符合电气安装检验规程要求。
2、箱式变压器进线高压电缆下杆后应采用保护套管，地埋深度要大于0。7M,电缆头制作应按10KV热塑电缆头制作工艺要求制作，耐压试验要合格。
3、变压器中性点及外壳、箱变本体、电缆接地线、电杆横担、接地线应可靠的与地网连接，接地电阻应不得大于4MΩ.
六、施工准备
800KVA箱式变压器为成套高低压配电设备，产品性能可靠。
变压器投入使用前需加装如下电气设备：
1、10KV隔离开关一组
2、10KV高压跌落保险三只
3、氧化锌避雷器三只
4、10KV YTLY—3×70电力电缆20米
5、10KV电力电缆头2个(包括绝缘处理、接线鼻等）
6、箱式变压器接地网一组（接地极八根、连接扁钢）
七、安全操作要求
1、安装负责人应组织作业人员进行安全技术交底，并且进行职责分配,讲解安装技术要求，了解现场的施工概况。
箱变基础施工
箱变基础施工
一、箱变基础施工工艺流程：定位放线→土方开挖及沙砾料换填→垫层施工→地板混凝土→模板安装及预埋件安装→混凝土浇灌→养护→基础防腐施工→基础接地施工→土方回填
1、定位放线
（1）测量放线：根据坐标绘制放线图→补测坐标控制点并埋设控制桩→使用定位桩进行放线及标高引测→验线并做好放线、验线记录
（2）测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，并对施工测量人员进行有关的技术交底，根据图纸条件及工程部结构特征确定平面控制网形式及组成。
（3）场区平面控制网的测设
平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；布设平面控制网形首先根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
（4）为保证基础竖向施工的精度要求，建立高程控制网，采用精密水准仪对所提供的水准基点进行复测检查，检测合格后，测设一条闭合或附合水准线路，联测平面控制点，以此作为保证施工竖向精度控制的首要条件。
（5）具体施工测量
1）首先对场区平面控制点进行复核，根据施工图及控制点进行基础施工主要轴线的测设，在其延长线上适当位置设立轴线控制桩，作为土方开挖及基础施工阶段平面放线的依据。依据场区平面轴线控制桩和基础开挖平面图，测设出基槽开挖上口线及下口线，并定出控制桩指导开挖。
2）垫层浇筑完毕后，根据基坑边上的轴线控制桩，用经纬仪将所需的轴线投测到施工的平面层上，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其他相应的基础设计轴线及边线，并弹墨线标明作为支模板的依据，模板 支好后，应用经纬仪架设在两条相互垂直的轴线上检查上口的位置。
2、土方开挖：土方开挖→修坡→整平→留足预留土层→修边清底
（1）开挖基坑时，按顺序由中心向外，用反铲挖掘机挖土，基础深度不超过设计基底，标高留底20-25厘米，在开挖过程中随时检查基底宽度及坡度，不够及时修正。
箱变基础施工方案

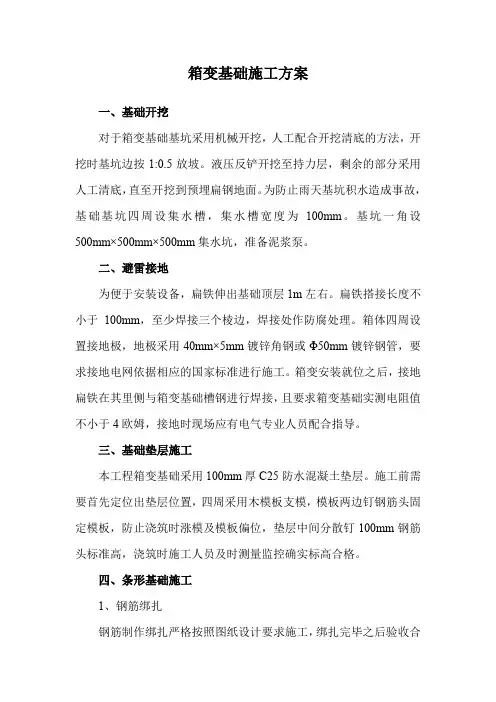

箱变基础施工方案
一、基础开挖
对于箱变基础基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边按1:0.5放坡。液压反铲开挖至持力层，剩余的部分采用人工清底，直至开挖到预埋扁钢地面。为防止雨天基坑积水造成事故，基础基坑四周设集水槽，集水槽宽度为100mm。基坑一角设500mm×500mm×500mm集水坑，准备泥浆泵。
二、避雷接地
为便于安装设备，扁铁伸出基础顶层1m左右。扁铁搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。箱体四周设置接地极，地极采用40mm×5mm镀锌角钢或Φ50mm镀锌钢管，要求接地电网依据相应的国家标准进行施工。箱变安装就位之后，接地扁铁在其里侧与箱变基础槽钢进行焊接，且要求箱变基础实测电阻值不小于4欧姆，接地时现场应有电气专业人员配合指导。
三、基础垫层施工
本工程箱变基础采用100mm厚C25防水混凝土垫层。施工前需要首先定位出垫层位置，四周采用木模板支模，模板两边钉钢筋头固定模板，防止浇筑时涨模及模板偏位，垫层中间分散钉100mm钢筋头标准高，浇筑时施工人员及时测量监控确实标高合格。
四、条形基础施工
1、钢筋绑扎
钢筋制作绑扎严格按照图纸设计要求施工，绑扎完毕之后验收合格后方可进行下一道程序施工。
2、混凝土浇筑
本工程箱变基础采用C25防水混凝土浇筑。在浇筑过程中严格按照砼浇筑操作规程进行，浇筑过程中振动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保振捣密实。拆模之后及时进行水湿养护。
五、墙体浇筑
本工程箱变基础墙体采用C25防水混凝土浇筑。当基础砼强度达到一定程度之后，方可进行墙体浇筑，墙体浇筑前要有测量人员放出墙体框架线。基础与墙体相接处凿毛并清理干净；模板按图纸要求支护完成；墙体内按图纸要求固定好预埋件及墙体留空，并经验收合格之后方可进行墙体浇筑。
六、巡检平台
基础墙顶面为250mm×250mm混凝土圈梁，圈梁外一米宽挑檐为巡检平台。在圈梁顶面均匀预埋CN10槽钢（槽钢高出顶面5mm），预埋槽钢凹面有爪形勾钩（圆钢8@250，L=450mm）埋于圈梁内，钢筋、模板、预埋件施工工艺同上。验收合格之后，方可进行浇筑。
箱变基础施工工艺
箱变基础施工工艺流程
编制：
审核：
批准：
箱变施工工艺流程：
序号 施工说明 工艺图片
1 箱变室基础测量放线
设计图纸上以正北为X轴，正东为Y轴，坐标原点在西南方向。 图1 测量坐标点所用的全站仪
图2 测量控制点
图3 测量定位木桩 1） 箱变室坐南朝北，用全站仪测量出图纸上面箱变基础左上角的坐标X1/Y1和右下角的坐标X2/Y2。
2） 根据测量好的点X1/Y1在正北和正西方向引出两条直线，直线用2个木桩定位，使两条直线交点为X1/Y，X2/Y2点同理。
全站仪找点方法（已知两个测量控制点的坐标）：
① 把全站仪放在其中一个测量控制点的上方，调整好水平；
② 使全站仪的测量方向和两个测量控制点的直线方向保持一致；
③ 然后输入需要测量点的坐标，在显示器上可以看到该点位置和所在直线的夹角；
④ 调整全站仪的夹角使测量点与所在直线夹角变为0，仪器上显示出了测量点和仪器下方点的位置，然后调整菱镜找到需要测量点的位置。
测量点的放线固定方法：
① 在地上打好木桩，保证测量好的点在木桩上端面；
② 再在木桩上端面钉好钉子，使钉子顶端部分和测量出来的点重合。
2 放线开挖
箱变室尺寸：长5400mm×宽4900mm×深1650m 图4 监督挖机开挖作业 定位木桩 定位钉
1） 根据测量点和箱变室基础的尺寸用白灰在地面进行第二次放线，使箱变室基础轮廓涵盖在里面。
2） ±0.000按逆变器室所在场地最高点加300mm确定，室内外高差300mm。
3） 指挥挖机开挖工作，开挖深度要保证在零位以下2050mm。
注意：挖机机开挖过程中由于在测量放线中，点X1/Y1和点X2/Y2均可以由两条直线定位，所以确定直线的2个木桩要保护好，不能被移为或掩埋。
3 垫层浇筑
垫层厚为100mm，且垫层上平面为-1.950m（以±0.000为基准）。
箱变基础施工方案 2
箱变基础施工方案
大唐三塘湖风电场一期工程位于新疆维吾尔自治区哈密地区巴里坤县东北部，距离巴里坤县城约70公里，风电场距三塘湖乡直线距离约20km；与哈密市直线距离约152km，风电场区域的海拔高度约在1330～1420m，场地开阔，地形较平坦，地势南部高、北部低。该工程采用33台单机容量的风力发电机组，总装机容量为多少。每台风机基础旁边设一台箱式变压器，地基标高超挖50cm换填砂砾石，素混凝土基础，箱式变压器基础接地与风机基础接地相连。工程施工范围包括33座箱变基础及箱变接地。
为了保证总体施工工期要求，施工组织1个钢筋、混凝土和2个模板专业施工组，其它施工各设1个专业施工组，均采用流水施工作业法。施工机械包括XXX双排车一辆运输模板，三轮车一辆运输集中拌合混凝土至施工现场，20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料，水车一辆运输施工用水，50型搅拌机，2台20KW发电机，平板打夯机1台，混凝土振捣器具1套，弯曲机、切断机、调直机等钢筋加工机械各1台。
方案 在确定好场区平面控制网和高程控制网后，根据施工图纸和现场实际情况，制定具体的施工测量方案。方案应包括施工测量的内容、方法、仪器设备及人员配备、测量精度要求等内容，并应经过相关部门的审核和批准。
3.2.2土方开挖及沙砾料换填
根据放线图和基础开挖标高，进行土方开挖。开挖后，进行沙砾料换填，填筑夯实。沙砾料应符合设计要求，夯实度应符合规范要求。
3.2.3垫层施工
在沙砾料上铺设垫层，垫层材料应符合设计要求。垫层厚度应符合规范要求，夯实度应符合规范要求。垫层施工后，进行验收，合格后方可进行下一步施工。
3.2.4地板混凝土
在垫层上浇筑地板混凝土，混凝土应符合设计要求。浇筑后，应及时进行养护，养护期间应按规范要求进行养护管理。
3.2.5模板安装及预埋件安装
地板混凝土养护期间进行模板安装及预埋件安装。模板应符合设计要求，安装应牢固可靠。预埋件应符合设计要求，安装应正确、牢固。
