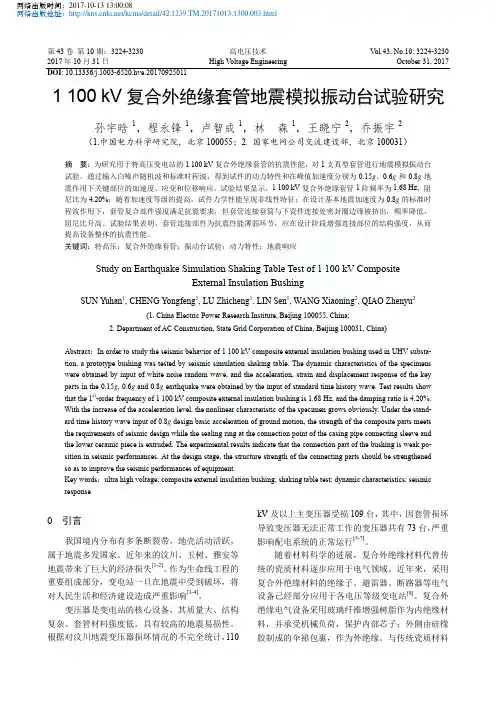

1100kV复合外绝缘套管地震模拟振动台试验研究
第43卷第10期：3224-3230 高电压技术V ol.43, No.10: 3224-3230 2017年10月31日High V oltage Engineering October 31, 2017 DOI: 10.13336/j.1003-6520.hve.201709250111 100 kV复合外绝缘套管地震模拟振动台试验研究孙宇晗1，程永锋1，卢智成1，林森1，王晓宁2，乔振宇2（1.中国电力科学研究院，北京100055；2. 国家电网公司交流建设部，北京100031）摘 要：为研究用于特高压变电站的1 100 kV复合外绝缘套管的抗震性能，对1支真型套管进行地震模拟振动台试验。
通过输入白噪声随机波和标准时程波，得到试件的动力特性和在峰值加速度分别为0.15g、0.6g和0.8g地震作用下关键部位的加速度、应变和位移响应。
试验结果显示，1 100 kV复合外绝缘套管1阶频率为1.68 Hz，阻尼比为4.20%；随着加速度等级的提高，试件力学性能呈现非线性特征；在设计基本地震加速度为0.8g的标准时程波作用下，套管复合部件强度满足抗震要求，但套管连接套筒与下瓷件连接处密封圈边缘被挤出，频率降低，阻尼比升高。
试验结果表明，套管连接部件为抗震性能薄弱环节，应在设计阶段增强连接部位的结构强度，从而提高设备整体的抗震性能。
关键词：特高压；复合外绝缘套管；振动台试验；动力特性；地震响应Study on Earthquake Simulation Shaking Table Test of 1 100 kV CompositeExternal Insulation BushingSUN Yuhan1, CHENG Yongfeng1, LU Zhicheng1, LIN Sen1, WANG Xiaoning2, QIAO Zhenyu2(1. China Electric Power Research Institute, Beijing 100055, China;2. Department of AC Construction, State Grid Corporation of China, Beijing 100031, China)Abstract：In order to study the seismic behavior of 1 100 kV composite external insulation bushing used in UHV substa-tion, a prototype bushing was tested by seismic simulation shaking table. The dynamic characteristics of the specimens were obtained by input of white noise random wave, and the acceleration, strain and displacement response of the key parts in the 0.15g, 0.6g and 0.8g earthquake were obtained by the input of standard time history wave. Test results show that the 1st-order frequency of 1 100 kV composite external insulation bushing is 1.68 Hz, and the damping ratio is 4.20%.With the increase of the acceleration level, the nonlinear characteristic of the specimen grows obviously. Under the stand-ard time history wave input of 0.8g design basic acceleration of ground motion, the strength of the composite parts meets the requirements of seismic design while the sealing ring at the connection point of the casing pipe connecting sleeve and the lower ceramic piece is extruded. The experimental results indicate that the connection part of the bushing is weak po-sition in seismic performances. At the design stage, the structure strength of the connecting parts should be strengthened so as to improve the seismic performances of equipment.Key words：ultra high voltage; composite external insulation bushing; shaking table test; dynamic characteristics; seismic response0引言我国境内分布有多条断裂带，地壳活动活跃，属于地震多发国家。
