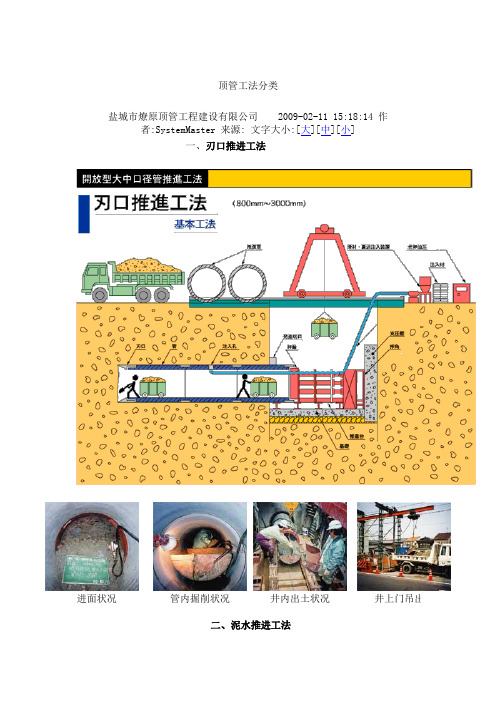

顶管施工分类
顶管工法分类
顶管工法分类
盐城市燎原顶管工程建设有限公司 2009-02-11 15:18:14 作
者:SystemMaster 来源: 文字大小:[大][中][小]
一、刃口推进工法
顶进面状况管内掘削状况井内出土状况井上门吊出土
二、泥水推进工法
通过刀盘以及顶速平衡正面土压力，调节循环水压力用以平衡地下水压力。
采用流体输送切削入泥仓的土体，顶进过程中不间断，施工
速度快。
无需地盘改良或降
水处理，施工后地表
沉降小。
三、土压式推进工法
·通过向切削仓内注入一定比例的混合材料，使得充满泥仓的泥土混合体平衡正面土压以及地下水压力。
·无需泥浆泵等后部配套装置，整机造价低廉。
·无需泥浆处理，施工成本低。
四、泥浓式推进工法
·可以不加破碎的排出孔径约为顶管机直径1/3的砾石
·采用了二次注浆方法，大大的减少了磨阻力，适合长距离顶进。
顶管施工原理及重难点分析和事故案例分析
顶管施工分类：根据顶管施工的用途、顶进方法、工作井结构及土层适应性等，可以将顶管施工分为多种类型，如敞开式顶管、密闭式顶管、挤压顶管、注浆顶管等。
顶管施工的基本原理
顶管施工定义：顶管施工是一种不开挖或者少开挖的管道埋设技术
工作原理：利用顶进设备将管道按照设计好的路线顶入土中，达到铺设管道的目的
顶管施工的优点：减少开挖工作量，节约土地，降低施工成本，减少对周围环境的影响
事故案例的教训与预防措施
添加标题
添加标题
添加标题
添加标题
教训总结：分析事故发生的关键因素，如操作失误、设备故障等
事故案例介绍：简述事故发生的时间、地点、原因和后果
预防措施：提出针对事故原因的具体预防措施，如加强培训、定期维护等
案例反思：强调从事故中吸取教训，提高安全意识，避免类似事故再次发生
顶管施工质量控制与验收
质量问题的处理与预防措施
添加标题
添加标题
添加标题
添加标题
处理方法：针对不同问题采取相应措施，如更换材料、调整工艺、维修设备等
顶管施工质量问题：材料质量、施工工艺、设备性能等
预防措施：加强质量管理体系建设，提高施工人员素质，定期维护保养设备等
验收标准：符合相关规范和设计要求，确保工程安全可靠
感谢观看
顶管施工原理、重难点分析及事故案例分析
单击添加副标题
学院
汇报人：
目录
01
单击添加目录项标题
03
顶管施工重难点分析
05
顶管施工质量控制与验收
02
顶管施工原理
04
顶管施工事故案例分析
添加章节标题
01
顶管施工原理
02
顶管施工的定义和分类
顶管法施工
土。当第一节管全部顶入土层后，接着将第二节管接在后面继 续顶进。只要千斤顶的顶力足以克服顶管时产生的阻力，整个 顶进过程就可循环重复。
顶管施工示意图
一.顶管施工方法分类 二.顶管施工设备 三.顶管工作坑及其附属设施 四.顶管法和盾构法主要异同点
顶管施工的多种分类方法分别从不同侧面强调了该方法在某 一方面的特征。 （一）按顶管管径大小划分 （二）按施工顶管的埋深划分 （三）按施工顶管的管节材料划分 （四）按顶进管道轨迹的曲直划分 （五）按一次顶进长度划分 （六）按顶管的目的及组合形式划分 （七）按顶管机的作业形式划分
（2）盾构法施工的盾构千斤顶布置在盾构机的支撑环外沿， 而顶管法施工的主顶进装置布置在工作井内，如果顶力不足 要加设中继间。
（3）盾构千斤顶活塞的前端必须安装顶块，顶块必须采用 球面接头，在顶块与管片的接触面上安装橡胶或柔性材料的 垫板。顶管法的主顶千斤顶的行程长短不能一次将管节顶到 位时，必须在千斤顶缩回后在中间加垫块或几块顶铁。O型 顶铁是使主顶千斤顶的推力可以较均匀地加到所顶管道的周 边；U型顶铁是为了弥补千斤顶行程不足而用。
1.工作坑布置
（工作坑或基坑），按其作用分为顶进井（始发井）
和接收井两种。顶进井是安放所有顶进设备的场所，也是顶 管掘进机的始发场所，是承受主顶油缸推力的反作用力的构 筑物，供工具管出洞、下管节、挖掘土砂的运出、材料设备 的吊装、操纵人员的上下等使用。在顶进井内，布置主顶千 斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排 水设备等。在顶进井的地面上，布置行车或其他类型的起吊 运输设备。接收井是接收顶管机或工具管的场所，与工作井 相比，接收井布置比较简单。
1
2
3
4
5
6
7
顶管施工技术
1.2 顶管施工的适应性
顶管施工是一门涉及知识面广、施工 顶管施工是一门涉及知识面广、 管理要求高、施工作业要求严的综合性施 管理要求高、 工技术，最突出的特点是适应性。 工技术，最突出的特点是适应性。 顶管施工采用何种施工方法是根据工 程的特点、环境、地质、施工条件等因素 程的特点、环境、地质、 决定，所以各种顶管方法都有其局限性。 决定，所以各种顶管方法都有其局限性。
但在含泥量少、地下水丰富的卵石和贝壳较 多的地层、粗砾石层和覆土较薄的地层采用泥水 平衡顶管较难。遇到覆土层过薄，或者遇上渗透 系数大含泥量少的砾石、卵石层，虽然顶管机有 破碎功能，但泥浆通过泥土仓向外土层渗透，泥 水无法循环，作业将受阻。
只要在前期工作中充分了解地质的变化， 在不同的地质采用不同的工艺，对有弱岩地段 事先配装贝壳先行刀，对有障碍物的地层在顶 进前清理完成，对少量的中风化及微风化的地 层采用冲孔桩方式破碎岩层等技术措施，可以 顺利完成多变地质的顶管施工。 终观以上所述，泥水平衡顶管施工可以适 应多种变化地层施工。
N=25▼
N = 24 ▼
N = 25 ▼
18
N=22▼
1 1 . 65
N = 2 4▼
顶管施工：各种模式汇总和方法详解
顶管施工：各种模式汇总和方法详解开放式顶管开放式顶管：当工作面土层的物理力学性质良好且土层处于稳定状态时，操作时不会出现塌方现象，能直接挖土，且工作面开敞。
1.机械式顶管机适用于岩层，硬土层和整体稳定性较好的土层，工作效率比较高2.挤压式顶管机适用于淤泥质土，流塑性土质，而且要求覆土深度比较深3.人工挖掘顶管机适用于地基强度较高的土层，也有在软土中应用的，前提采用注浆改善土质，或在工具管前加网格，以稳定挖掘面，最大特点是适应地下障碍物较多且较大的条件，可排除障碍的可能性最大最好泥水平衡式基本原理优点:适用于各种不同的土质情况,扰动较小,地层损失小,产生的地表面变形小,同时顶进时总顶力较小.缺点:弃土的运输和存放均较困难,如采用泥浆运输,用水量较大,成本较高.作业所需场地大,设备复杂成本较高,如遇上顶管的超浅埋土层,或遇上渗透系数特别大的砾砂,卵石层,施工作业往往受阻.掘进机械1.具有浮动切削刀盘的泥水平衡顶管掘进机当刀盘前土压力过小时,他就前伸,当刀盘前土压力过大时,就往后退,前伸时,应加快推进速度,后退时应减慢推进速度,这样就可以使刀盘前的土压力控制在设定范围内.用机械来平衡土压力2.具有破碎功能的泥水平衡顶管进机适用口径从600到2400,口径越小,能破碎的砾石的粒径也越小,通长600的能破碎粒径为100mm的砾石,2400的能破碎500mm的砾石.有的机头破碎粒径可达顶管口径的40%~50%3.气压式泥水平衡顶管掘进适用于大直径顶管工程通过调节供给的压缩空气的压力大小,实施调节泥水舱内压力的高低.可精确到0.1KPa.特点:平衡比较彻底,施工后地面沉降极小.4.浓泥水平衡顶管掘进机比普通泥水式掘进机适用的泥水相对密度要高很多,接近泥浆,为使浓泥水的流动性更好,需在浓泥水中加入许多添加剂( 仍归属在泥水式顶管范畴,浓泥水的相对密度接近泥浆,其流动性比泥浆要好得多).特别适用于卵石层地质(渗透性特别大的卵石层).不需对卵石进行破碎,可排出卵石的粒径可达管径的1/3.与其他泥水式顶管比较,采用浓泥水式顶管的推力要低很多,尤其在沙砾土中表现更加明显,非常适用于长距离顶管和曲线顶管.◆土压平衡式工艺原理:根据土压平衡的基本原理,利用顶管机的刀盘切削和支承机内土压舱的正面土体,抵抗开挖面的水,土压力以达到稳定的目的.以顶管机的顶速即切削量为常量,螺旋输送机转速即排土量为变量进行控制土压舱内的水,土压力与切削面的水,土压力保持平衡分类:泥土式,泥浆式,混合式泥浆式:指排出含水量相当大的弃土(可能是地下水丰富,也可能是人为的加入添加剂造成的)优点:适用的土质范围广,从软黏土到砂砾土都能适用,是一种全土质的顶管掘进机,能保持挖掘面稳定,地面变形极小,施工时的覆土可很浅,是其他形式的顶管机无法做到的(覆土太浅时,手掘式顶管地面易塌陷,泥水式和气压式顶管则易冒顶和跑气).弃土运输处理方便,作业环境好.缺点:在砂砾层和粘粒含量少的砂层中施工时,必须采用添加剂改良土体.掘进机多刀盘土压平衡顶管掘进机DK式土压平衡顶管掘进机中心螺旋式顶管掘进机切削密封土压式掘进机◆气压平衡式与泥水平衡式的最大区别在于:气压平衡式顶管机通过一个隔板将破碎室分隔为两个区域,后面是压力室,以压力墙为界,在其上部可以形成一个压气区,平衡压力就是通过这一压气区作用于气水不平衡的工作面上.◆全气压式挖掘面上和管道内所有工作人员都在气压条件下工作,整个顶管管道内都充满一定压力的压缩空气.全气压顶管的工具管大多为手掘式,挖土的多用人工,工具管构造较简单.施工效率很低,仅为普通手掘式顶管的30%~50%有钢制的气压舱也有混凝土管制的气压舱◆局部气压式压缩空气仅仅作用在挖掘面上,相对于全气压施工而言.操作人员在常压下工作.气压施工的特殊要求1.对土质的要求渗透系数大于1X10-2cm/s的砂砾层中,因透气性大,且地下水多,漏气很厉害,不宜采用2.对环境的要求设备多,占地较大,空压机噪音很大,不宜在居民密集区材采用3.对作业人员的要求必须是进过训练的专业人员,身强力壮.优点:平衡压力的调节和排泥系统的排量是截然分开的,互不干扰,可更准确的调节平衡压力,特别是非均匀地层中施工.缺点:造成的地面沉降较大,因为气压在疏干地下水过程中,会造成土体的压密沉降,另外顶进过程中又会对土体产生扰动沉降.全气压式设备复杂,要求可靠性高,劳动强度大,对作业人员身体健康有特殊要求,除了为排除机械故障和为清除顶进中的障碍外很少采用全气压式。
顶管工程施工中的施工工艺探讨
注浆材料
选择适当的注浆材料，如水泥浆、化学浆液等， 以满足工程要求。
注浆工艺
确定注浆压力、注浆量、注浆时间等参数，保证 注浆效果。
3
注浆设备
选用合适的注浆泵、注浆管等设备，确保注浆过 程的顺利进行。
04 施工中常见问题及解决方 案
遇到障碍物处理措施
地质勘察
施工前进行详细的地质勘察，了解地下障碍物情况，为施工提供准 确数据。
顶管工程施工中的施工工艺探讨
汇报人： 2024-01-18
目 录
• 顶管工程概述 • 顶管施工工艺流程 • 关键施工技术探讨 • 施工中常见问题及解决方案 • 质量控制与验收标准 • 环保、节能及安全措施 • 总结与展望
01 顶管工程概述
定义与分类
定义
顶管工程是一种非开挖施工方法 ，通过液压或机械力将管道从始 发井推入接收井，实现地下管道 的铺设。
完善安全设施
在施工现场设置安全警示标志、防护栏杆等安全设施，保障施工人 员和周边居民的安全。
制定应急预案
针对可能发生的突发事件，制定应急预案，配备必要的应急救援设 备和人员，确保及时有效地应对突发事件。
07 总结与展望
本次探讨成果总结
顶管施工工艺的详细解析
通过本次探讨，我们深入了解了顶管施工的各个步骤，包括施工准备、顶进设备安装、 顶进施工、注浆减摩等关键环节的详细操作。
验收标准与程序
验收标准
根据设计文件和相关规范制定验收标准，包括管道安装质量、接口处理质量、 注浆加固质量等方面的标准。
验收程序
先进行施工单位自检，合格后报监理单位进行初验，初验合格后再由建设单位 组织正式验收。正式验收时应邀请设计、施工、监理等相关单位参加，共同对 工程质量进行评估和确认。
常用的几种顶管施工工法、适用土质及顶管3D工作原理图
常⽤的⼏种顶管施⼯⼯法、适⽤⼟质及顶管3D⼯作原理图 01 顶管施⼯概述长期以来，城市建设过程中，城市道路被频繁开挖严重影响了⼈民的⽣活。
⼀项⾮开挖施⼯技术——顶管施⼯技术，不需开挖地⾯，并且能够穿越公路、铁路、河道、湖泊、建筑物、以及各种地下管线等，解决了市政施⼯难题，⽽且，顶管施⼯随着城市建设的发展已越来越普及，已运⽤到给排⽔、煤⽓、电⼒、通信等管道的施⼯。
顶管法施⼯就是在⼯作坑内借助于顶进设备产⽣的顶⼒，克服管道与周围⼟壤的摩擦⼒，将管道按设计的坡度顶⼊⼟中，并将⼟⽅运⾛。
⼀节管⼦完成顶⼊⼟层之后，再下第⼆节管⼦继续顶进。
其原理是借助于主顶油缸及管道间、中继间等推⼒，把⼯具管或掘进机从⼯作坑内穿过⼟层⼀直推进到接收坑内吊起。
管道紧随⼯具管或掘进机后，埋设在两坑之间。
02 顶管施⼯的基本原理图顶管施⼯原理图顶管施⼯法是先在⼯作井内设置⽀座和安装主千⽄顶，所需铺设的管道紧跟在⼯具管后，在主千⽄顶推⼒的作⽤下⼯具管向⼟层内掘进，掘出的泥⼟由⼟泵或螺旋输送机排出或以泥浆的形式通过泥浆泵经管道排出.，推进⼀节管道后，主千⽄顶缩回，吊装上另⼀节管道，继续顶进。
如此往复，直⾄管道铺设完毕。
管道铺设完毕后，⼯具管从接收井吊⾄地⾯。
03 顶管施⼯⼯法分类据介绍，⽬前，顶管施⼯常采⽤的施⼯⼯法分为敞开⼈⼯⼿掘式（开放型）和密封机械式顶管（密封型）施⼯⽅法，其中机械式顶管施⼯常⽤的施⼯⽅法⼜有泥⽔平衡式和⼟压平衡式两种，顶管施⼯常⽤的管材有砼管、钢管、玻璃夹砂钢管。
施⼯所采⽤的主要设备为信息化及全⾃动化泥⽔平衡顶管机。
图施⼯⼯艺分类3.1 开放型刃⼝推进⼯法图刃⼝式推进⼯法施⼯⼯艺⽰意图刃⼝式推进⼯法的掘进机结构较简单，其刃⼝部分（即机头）加⼯简便，可以根据⼟质条件加⼯成全敞开式、半敞开式或活瓣式，⼀般称之为敞开式掘进机。
刃⼝式推进⼯法可适⽤于软⼟地层中、地下⽔位以上黄⼟地层中、地下⽔位以上强风岩地层中。
刃⼝式推进⼯法的特点是施⼯成本低，在顶进过程中如遇前⽅障碍物可⽴即采⽤⼈⼯⽅式排除；其缺点是顶进管径应⼤于Φ800mm，否则不便于⼈员进出；顶进距离不宜过长，⼀般对于Φ800mm顶管、其顶进距离不宜超过150m，管径较⼤时可适当延长顶进距离；同时在管内应设置照明、通风和通讯设备；由于是采⽤敞开式或半敞开式取⼟，顶进完成后地表均有沉降现象，不适⽤于已建成的建筑物区域，⼀般在类似于农⽥对地⾯沉降要求不严格的情况下或随新建市政道路⼯程同时施⼯的情况下采⽤。
顶管法施工技术
顶管法施工技术5.1 顶管法施工的概念顶管法是指隧道或地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。
顶管法属于非开挖施工,是一种不开挖或者少开挖的管道埋设施工技术,它不需要开挖面层就能穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。
顶管法施工工序是:在工作坑内借助顶进设备产生的顶力克服管道与周围土壤的摩擦力,将管道按设计坡度顶入土层中,并运走土方。
一节管道顶入土层中后,接续顶进第二节管道,这样依序顶入各节管道,做好接口,建成涵管。
其原理是借助主顶油缸、管道间及中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。
管道紧随其后,埋设在两坑之间,以实现非开挖敷设地下管道。
顶管法施工原理见图5.1。
图5.1 顶管法施工原理示意图5.2 顶管法施工技术发展史顶管法施工是继盾构法施工之后发展起来的地下管道施工方法,最早应用于1896年美国北太平洋铁路铺设工程,已有百年历史,20世纪60年代在世界各国推广应用,1970年,德国汉堡下水道混凝土顶管,直径 2.6m,一次最大顶进距离1200m,为国外首次最大顶距。
近20年,日本研究开发土压平衡、水压平衡顶管机等先进顶管机头和工法。
20世纪50年代中国从北京、上海开始试用。
1986年,上海穿越黄浦江输水钢质管道,应用计算机控制,激光导向等先进技术,单向顶进距离1120m,顶进轴线精度:(-150,+150)mm,上下(-50,+50)mm。
1981年,浙江镇海穿越甬江管道,直径2.6m,单向顶进581m,采用5只中继环,上下左右偏差(-10,+10)mm。
1997年,中国上海黄浦江上游引水工程长桥支线钢管顶管,直径 3.5m,一次最大顶进距离为1743m,创造了钢管顶管世界纪录。
2001年,中国浙江嘉兴污水钢筋混凝土顶管,直径2m,一次最大顶进距离为2050m,创造了混凝土顶管世界纪录。
5.3 顶管机分类(1)按顶管口径大小分为大口径、中口径、小口径和微型顶管四种。
顶管施工工艺
顶管施工工艺顶管法施工是在地下工作坑内，借助顶进设备的顶力将管子逐渐顶入土中，并将阻挡管道向前顶进的土壤，从管内用人工或机械挖出。
这种方法比开槽挖土减少大量土方，并节约施工用地，特别是要穿越建筑物时，采用此法更为有利。
随着城市建设的发展，顶管法在地下工程中普遍采用。
顶管法所用的管子通常采用钢筋混凝土管或钢管，管径一般为700-2600MM,顶管施工主要包括：作业坑设置、后背（又称后座）修筑与导轨铺设、顶进设备布置、工作管准备、降水与排水、顶进、挖土与出土、下管与接口等。
1顶管法施工的分类目前顶管法施工可分为对顶法、对拉法、中继法、后顶法、牵引法、深覆土减摩顶进法等。
在地下工程采用顶管法施工时，可按照地下工程的特点、设计要求、技术标准、有关规程，工程环境的实际情况、施工的力量和经济效益采取不同的顶管法施工。
2顶管法施工准备工作确定采用顶管施工方案前：（1）、施工单位应组织有关人员，对勘察、设计单位所提供的顶管施工沿线的工程地质及水文情况，以及地质勘察报告进行学习了解;尤其是对土壤种类、物理力学性质、含石量及其粒径分析、渗透性以及地下水位等的情况进行熟悉掌握。
（2）调查清楚顶管沿线的地下障碍物的情况，对管道穿越地段上部的建筑物、构筑物所必须采取的安全防护措施。
（3）编制工程项目顶管施工组织设计方案，其中必须制订有针对性、实效性的安全技术措施和专项方案。
（4）建立各类安全生产管理制度，落实有关的规范、标准，明确安全生产责任制，明确安全生产责任制，职责、责任落实到具体人员。
3物资、设备的施工准备工作（1）采用的钢筋混凝土管、钢管、其他辅助材料均须合格。
（2）顶管前必须对所用的顶管机具（如油泵车、千斤顶等）进行检查，保养完好后方能投入使用。
（3）顶管工作坑的位置、水平与纵深尺寸、支撑方法与材料平台的结构与规模、后背的结构与安装、坑底基础的处理与导轨的安装、顶进设备的选用及其在坑底的平面布置等均应符合规定要求。
顶管施工详解
• 目前，在顶管施工中最为流行的有三种平衡理 论： • 气压平衡、泥水平衡和土压平衡理论。 • 顶管施工最突出的特点就是适应性问题。 • 针对不同的地质情况、施工条件和设计要求， 选用与之适应的顶管施工方式，如何正确地选 择顶管机和配套辅助设备，对于顶管施工来说 将是非常关键的.
• 非开挖顶管施工采用油压驱动，施工时 噪音远远小于开槽式敷设管道，几乎没 有地盘沉降的现象，对周遭的影响降低 到最小程度。而且在较深的埋深情况下 施工成本要小于开槽式敷设管道。
分类定义 根据工作原理： 一般分为手掘式盾构，挤压式盾构，半机械式盾 构（局部气压、全局气压），机械式盾构（开胸式 切削盾构，气压式盾构，泥水加压盾构，土压平衡 盾构，混合型盾构，异型盾构）。
根据开挖方法： 可分为：敞开式、机械切削式、网格式和挤压式 等。为了减少盾构施工对地层的扰动，可先借助千 斤顶驱动盾构使其切口贯入土层，然后在切口内进 行土体开挖与运输。
双排线状井点布置图
1、井点布置形式
环状井点
1、井点布置形式
环状井点布置图
2、井点布置要求
井管距离槽壁一般应大于1m，井点管 间距一般选用0.8m、1.2m、1.6m。
一台干式真空泵可接总管长度60-80m， 井点管约50根；一台水射泵可接总管 长度30-40m，井点管约30根。 水射泵形成的真空度比真空泵高。真 空泵系统的降水深度不超过6m，而水 射泵可达到8m。
施工预算
施工说明 编制 施工 组织 设计
工程性质、范围、工期； 施工方法和进度； 施工材料和机具设备； 确保工程质量和安全施工的技 术措施； 劳动力安排； 施工用地安排； 雨季、冬季、汛期的施工措施。
施工总平面图、施工分段图、 施工工艺图 总进度计划表、材料供应计划 表、机具设备供应计划表、劳 动力安排计划表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶管施工分类
顶管施工是一种非开挖的管道施工方法，不需要开挖地表，能够穿越河流、道路、建筑物等障碍物，广泛应用于市政工程、水利工程、地下管线等领域。
顶管施工可以根据不同的分类方式进行分类，以下是一些常见的分类方式：
1. 施工类型
根据施工类型，顶管施工可以分为机械顶管和人工顶管。
机械顶管是使用机械力量将管道推入地层，适用于较长距离的管道铺设；人工顶管是人工挖掘和顶进管道，适用于较短距离的管道铺设。
2. 顶管方式
根据顶管方式，顶管施工可以分为单向顶管和双向顶管。
单向顶管是只有一个方向进行管道铺设，适用于较简单的管道铺设；双向顶管是两个方向进行管道铺设，适用于较复杂的管道铺设。
3. 顶管材料
根据顶管材料，顶管施工可以分为钢质顶管和混凝土顶管。
钢质顶管强度高、耐腐蚀性好，但易受磁场影响；混凝土顶管耐腐蚀性差，但价格相对较低。
4. 顶管直径
根据顶管直径，顶管施工可以分为小口径顶管和大道径顶管。
小口径顶管直径较小，适用于小型管道铺设；大道径顶管直径较大，适用于大型管道铺设。
5. 顶管长度
根据顶管长度，顶管施工可以分为短距离顶管和长距离顶管。
短距离顶管长度较短，适用于短距离的管道铺设；长距离顶管长度较长，适用于长距离的管道铺设。
6. 地质条件
根据地质条件，顶管施工可以分为软土地区顶管和非软土地区顶管。
软土地区顶管需要采取特殊措施应对软土地基的影响；非软土地区顶管则不需要。
7. 工程规模
根据工程规模，顶管施工可以分为小型工程和大型工程。
小型工程规模较小，适用于小型项目；大型工程规模较大，适用于大型项目。
8. 环境保护要求
根据环境保护要求，顶管施工可以分为高环保要求和低环保要求。
高环保要求的顶管施工需要在施工期间采取措施减少对环境的影响；低环保要求的顶管施工则不需要。
9. 顶管导向方法
根据顶管导向方法，顶管施工可以分为有轨迹法和无轨迹法。
有轨迹法是通过测量和控制顶管的轨迹进行导向；无轨迹法则是不进行轨迹测量，仅依靠顶进方向和姿态的控制进行导向。
10. 顶管施工辅助技术
根据顶管施工辅助技术，顶管施工可以分为气压顶管和泥水平衡顶管等。
气压顶管是通过向管道内注入气体以减小管道外压力的方法进行施工；泥水平衡顶管则是通过在管道内注入泥水以保持平衡进行施工。
以上是顶管施工的一些常见分类方式，实际应用中可以根据不同的需求选择适合的分类方式。
同时，需要注意的是，顶管施工具有较高的技术含量和较强的专业性，需要专业的技术团队进行设计和施工。
