(广告传媒)黑白小电视——实验指导书
黑白小电视——实验指导书
黑白小电视实验指导书目录第一章 KA2915单片机的简介┄┄┄┄┄┄┄┄┄┄┄┄┄3第二章电源电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5第三章高频调谐电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 第四章图像中放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄14第五章行扫描电路与高压电路部分┄┄┄┄┄┄┄┄┄┄18第六章场扫描电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄24第七章视放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄28第八章伴音通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32第九章总装工艺部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35附录：1．小电视机材料清单2．K-007电原理总图第一章 KA2915CP（D2915、AN5151）单片机的简介一、KA2915单片机的简介：KA2915是大规模电视机专用集成电路。
该IC采用的是反向高放AGC电路。
其主要功能如下：中频放大器、视频检波器、预视放电路、中放和高放AGC电路、AFC电路、抗干扰（消噪）电路、同步分离电路、场振荡电路、场预激励电路、行AFC电路、行振荡电路、行预激励电路、伴音第二中频放大电路和鉴频电路等。
电源电压范围：8~12V（典型值：10V）。
集成电路KA2915共有28根引脚，采用双列直插塑料封装结构，其内部电路方框图及各引脚功能见下图及下表：二、整机电路介绍：本机电路采用黑白电视单片机KA2915CP，电路见总线路图。
射频信号由天线或电缆插座进入电子调谐高频头输入脚第①脚，经放大、选频、降频后，从高频头的第⑨脚输出38MHZ的中频信号。
此信号由Q1预中放级放大后，经声表面滤波器SWA，进入IC1即KA2915的中频输入端①和○28。
在IC内部完成放大检波后，从⑤脚输出负极性视频信号，此信号分为三路：一路经AV/TV开关输到视放级Q8放大后为显像管提供阴极调制信号；一路向IC1的第⑥脚输入复合同步信号，经IC内部的同步分离电路分离出行、场同步信号分别控制IC内部的行、场振荡电路；最后一路经陶瓷滤波器Y1滤出6.5MHz的伴音第二中频信号，再经11脚输出音频信号IC1的第⑦脚返回到IC内部，经放大和FM解调，从IC1的第○经AV/TV开关送到由Q2A、Q11、Q12组成的OTL功放电路，音频信号经OTL放大后推动喇叭，即完成伴音输出。
黑白电视机安装实验报告
黑白电视机安装实验报告姓名：学号：专业：班级：指导教师：一、黑白电视原理 (3)1、机型介绍 (4)2、本机参数介绍 (4)3、基本原理 (4)4、内部基本电路 (4)（1）、电源供电电路 (4)（2）、高频调谐器及附属电路 (4)（3）、公共通道 (5)（4）、视频放大电路 (5)（5）、伴音通信 (5)（6）、行扫描电路及显像管供电电路 (6)（7）、场扫描电路工作原理 (6)二、电视机的组装与调试 (6)1、电视机基本元件检测 (6)2、电视机的组装 (7)3、焊接 (7)4、调试 (8)1）、直流电源调试 (8)2）、扫描电路的调试 (8)3）、显像管附属电路调试 (8)4）、信号通道的调试 (9)5）、伴音通道的调试 (9)6）、调试时的提示 (9)三、心得体会 (10)一、黑白电视原理1、机型介绍XL-2008型是一款5.5英寸小屏幕黑白电视机套件。
该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。
2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。
天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。
3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
黑白电视机实验报告
黑白电视机实验报告黑白电视机实验报告引言：电视机是现代社会中不可或缺的娱乐和信息传递工具。
然而，在过去的几十年里，电视机的发展经历了巨大的变革。
从最初的黑白电视机到如今的高清彩色电视，技术的进步给我们带来了更加逼真和丰富的视觉体验。
本实验旨在通过对黑白电视机的研究，探讨其工作原理以及对比彩色电视的优势和不足之处。
一、实验设备和方法：在实验中，我们使用了一台老式的黑白电视机和一台现代的彩色电视机。
首先，我们将两台电视机放在同一房间，并将它们连接到同一电源插座上。
然后，我们分别打开两台电视机并调整它们的图像设置，以确保它们的亮度和对比度一致。
接下来，我们选择了几个不同的电视节目和电影片段，通过对比观看两台电视机的表现来进行实验。
二、实验结果：通过观察和比较两台电视机的表现，我们得出了以下结论：1. 渲染效果：彩色电视机在渲染图像方面明显优于黑白电视机。
彩色电视机能够通过使用红、绿、蓝三原色的组合来呈现出丰富多彩的画面，使得图像更加真实和生动。
而黑白电视机只能以灰度的形式显示图像，无法呈现出丰富的色彩。
2. 对比度：黑白电视机在对比度方面表现出色。
由于没有彩色电视机的色彩干扰，黑白电视机能够更好地显示出图像的明暗变化。
在观看黑白电影或者黑白照片时，黑白电视机能够呈现出更加细腻的灰度层次，使得画面更加清晰。
3. 视觉疲劳：长时间观看黑白电视机可能会引起视觉疲劳。
由于黑白电视机无法提供丰富的色彩刺激，观看时间过长可能会导致视觉上的单调感，使人感到疲劳。
而彩色电视机通过多彩的图像能够提供更加丰富的视觉刺激，使人感到更加愉悦和舒适。
4. 怀旧情怀：黑白电视机具有独特的怀旧情怀。
对于一些老年人来说，黑白电视机是他们童年时代的回忆，观看黑白电视节目能够唤起他们对过去时光的怀念。
而对于一些热爱复古风格的人来说，黑白电视机也成为了一种时尚的装饰品。
三、结论：综上所述，虽然黑白电视机在渲染效果和色彩表现方面不及彩色电视机，但它在对比度和怀旧情怀方面具有独特的优势。
黑白电视机组装实验报告
综合电子系统实验III实验报告班级：学号：姓名：指导教师：实验日期：目录一．实训目的与要求 (1)二．电视机原理机简介 (1)2.1 黑白电视机内部模块电路及原理 (2)2.2 电视机外形结构及功能接口 (2)2.3 电视机芯片、集成电路引脚分布及功能介绍 (2)2.3.1 D5151集成电路介绍 (2)2.3.2 音频功放集成电路（LM386） (5)三．电视机各模块功能 (5)3.1 电视信号的接收与处理 (5)3.1.1 电视信号的接收 (5)3.1.2 电视信号的分离 (4)3.2 黑白电视接收机的组成 (5)3.2.1 信号通道 (5)3.2.2 超外差内载波式接收的优点 (6)3.2.3 同步分离和扫描电路 (6)3.2.4 电源 (6)四．电视机电路图 (7)4.1英寸电视机印刷电路板图 (7)4.2英寸电视机电路原理图 (8)五．电视机安装步骤 (9)5.1 检查及分离元器件 (9)5.2 电路板的装配 (9)5.3 元件焊接 (9)5.4 电视机的调试 (10)5.4.1电源电路的调试 (10)5.4.2 通道部分的调试 (10)5.4.3 扫描电路的调试 (11)5.4.4控制部分的调试 (11)六.实验数据以及各信号波形 (11)6.1三极管静态工作电压 (11)6.2 CD5151CP芯片各管脚电压 (12)6.3 动态测量以及信号波形 (13)6.3.1 三极管Q5的C极波形 (13)6.3.2 三极管Q9的C极波形 (13)6.3.3 三极管Q10的C极波形 (14)6.3.4 CD5151芯片17脚波形 (14)6.3.5 CD5151芯片18脚波形 (15)6.3.6 CD5151芯片24脚波形 (15)6.3.7 CD5151芯片25脚波形 (16)6.3.8 R30、R31交点波形 (16)七.电视机组装心得体会 (17)一．实训目的与要求1.了解黑白电视机的内部零件及电路组成原理2.掌握对电子器件的简单装配、维护与调试3.增强对分立元器件、芯片、电路模块化应用的能力二．电视机原理机简介2.1 黑白电视机内部模块电路及原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
黑白小电视机安装与调试
图1-1 电视实现原理
图1-2 逐行扫描
从上图可知：①要逐行扫描，思考：每行扫描要多少时间，包括该行从左到右要时间(正
程时间)，从右回到左准备扫下行时间(逆程时间) ②每屏时间，思考：每屏行扫从上到下时
间(场正程时间)，电子束从下回到上时间(场逆程时间)，每屏扫多少行 ③并且行或场的逆程
不能在屏上出现(消隐) ④发送端要扫描一行时，要发个同步信号给接收端，使两边同时开始
电视机图象生成原理：阴极射线管工作时，图像信号加在显像管的控制栅极（或阴极）， 这时电子束将受到图像信号的调制，即电子束的强弱将随图像信号的大小而变化。另一方面， 在偏转磁场的控制下，电子束将从上到下一行一行地扫描整个荧光屏，而且扫描过程与摄像端 完全同步。于是，对应于某个特定时刻的图像信号，电子束会撞击在荧光屏的某个特定位置上， 而且在这一位置上荧光粉的发光亮度也正比与此时此刻图像信号的大小。这样一来，就把不同 时刻的图像信号大小转换成荧光屏上不图位置的亮度大小，在完成时间-空间转换的同时，实 现了电光转换过程，即将一帧时间域的图像信号在屏幕上变成了一幅平面的光学图像。液晶显 示器等离子显示器只是扫描实现方式不同。
1.图像信号 图像信号是携带景物明、暗信息的电信号，它是由电子束按行、场扫描把图像亮、暗变换 成电平高低不同的电信号，也称作视频信号。其波形随所摄取图像电平称为白电平。黑电平高，白电平低的图像信号称为 负极性信号。反之，称为正极性信号。如图2-1灰度条画面及负极性图像信号所示。从黑电平 到白电平的范围称图像信号峰峰值。标准图像信号峰峰值为75％。
83.75
80
6
167-175
168.25
174.75
171
12
215-233
216.25-
小屏幕黑白电视机实训指导书

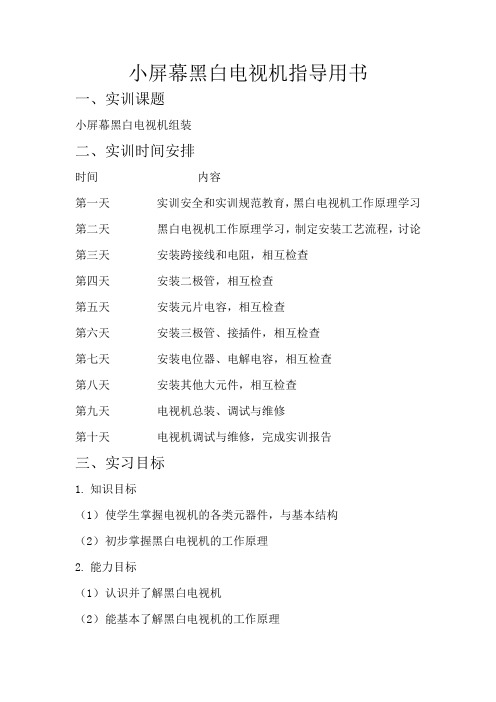

小屏幕黑白电视机指导用书一、实训课题小屏幕黑白电视机组装二、实训时间安排时间内容第一天实训安全和实训规范教育，黑白电视机工作原理学习第二天黑白电视机工作原理学习，制定安装工艺流程，讨论第三天安装跨接线和电阻，相互检查第四天安装二极管，相互检查第五天安装元片电容，相互检查第六天安装三极管、接插件，相互检查第七天安装电位器、电解电容，相互检查第八天安装其他大元件，相互检查第九天电视机总装、调试与维修第十天电视机调试与维修，完成实训报告三、实习目标1.知识目标（1）使学生掌握电视机的各类元器件，与基本结构（2）初步掌握黑白电视机的工作原理2.能力目标（1）认识并了解黑白电视机（2）能基本了解黑白电视机的工作原理（3）可对黑白电视机的故障进行分析与维修3.情感目标（1）培养学生对学习的兴趣且培养学生的动手能力（2）使学生在学习的过程中能团结协作（3）培养学生的思维能力以及学习新技能的能力（4）培养学生的综合素质、培养创新意识四、学生技能训练知识准备1.了解黑白电视机的基本原理2.能够正确使用焊接工具、检测工具五、实训场地、设施要求1.电视机实训室2.焊接工具、检测工具、维修工具六、实训室使用的实训工具1.焊接工具、焊料、检测工具、维修工具2.小屏幕黑白电视机组装实习指导用书七、实训工艺规范要求1.作业手法熟练2.能了解黑白电视机的基本原理3.有完整的思路4.能独立完成整个组装、检测、维修的过程5.注意各类细节八、技能训练步骤及技术要领1.懂得实训的的目的要求2.形成实现功能的思路3.学生独立组装4.分组进行检测维修5.维修及完善九、实训安全要求及处置方案1.穿实训工作服2.注意安全使用实训工具十、职业技能训练的反馈矫正措施在学生做的过程中，教师进行巡回指导，发现问题及时指出并加于纠正。
十一、实训报告、体会的书写要求1．条理清楚、文理通顺、语句符合技术规范、字迹工整、图表清楚。
2．在实训过程中，应将碰到的问题、出现的错误、解决的方法等内容书写下来。
(广告传媒)电视机原理指导书
前言随着电子技术的发展，给人类的生活带来巨大的变化．学校作为培养人材的摇篮，也经历着重大的变革．越来越多的有识之士已经认识到提高学生的素质，培养学生理论联系实际的能力，是造就跨考纪人材的关键．为了增强学生的动手能力，天津市菲兹现代教育技术科贸公司集多年开发生产教学设备的经验，推出了新型“彩色电视实验箱”，并编写了与之配套的《彩色电视原理实验》指导书。
本指导书适用于大专院校非电视专业学生及职业技术教育学校、中等专业学校学生上电视实验课的指导书．由于时间仓促，学识有限，仅供参考．望请广大教师多提宝贵意见。
《彩色电视原理实验》指导书是在《彩电实验讲义》（配合本公司生产的彩色电视示教板，彩色电视分组实验系统）的基础上改编的．《彩色电视原理实验》指导书由以下 7 个实验专题组成：一、彩色公共通道实验二、亮度通道单元实验三、彩色解码单元实验四、矩阵输出单元实验五、彩色行场扫描单元实验六、开关电源单元实验七、彩色电视整为以调实验一、彩色公共通道实验（一）实验目的：1、掌握选台电路，消噪电路的工作原理。
2、学会巾频放大电路的调试。
（二）仪器设备：彩色电视单元板、全电视信号发生器、双踪示波器、万用电表（三）电路说明：l 、选台电路：彩色公共通道采用电调谐高频头，调谐电压由开关电源提供的十114V ，经电阻R02A 降压，由稳压二极管12AD稳压，在04A C、03A C上建立+30V 的电压，选台电路的工电源为＋12V ，高频头的开关电压由节目预选开关S01A和波段开关30AS的位置而定。
S01A 为互锁式八位按键选择开关，30AS为八个单刀三掷波段开关，851R是八个调谐用的电位器，D01A -D08A是八个提供指示用的发光二极管，当按键开关接通某一位置（例如第一位）时，就接通了（第一个）调谐用的电位器851R和发光二极管D01A ，此时相应的单刀三掷波段开关S30A可选择Ⅰ、Ⅲ、U不同的波段。
发光二极管负端通过R01A 接地，正端经S30A与R05A-R07A的一个电阻接＋12v ，于是发光二极管亮，起到指示作用。
(广告传媒)寸黑白电视机实训报告
血曲朮工貳皺该圾衢譽秘Nanjing Institute Of Industry Technology《通信产品设计与制作》综合实训项目技术报告姓名：杨健学号:0904043166班级：通信0911课程名称：无线图像通信接收机设计与制作指导老师: ______骆静、马虹提交日期：2010年1月4日概要本文主要讲解了黑白电视机的组成部分及它的工作原理。
主要包括各电路（公共通道、伴音通道、亮度通道、色度通道、基色解码矩阵电路及显像管附属电路、扫描电路、开关稳压电源和红外线遥控电路）的组成、作用、典型电路及元器件、常见故障检修等。
同时也提高了对元器件的识别。
检测、焊接及拆焊的技能水平。
电视工作原理在通信、电子信息和应用电子电子技术专业的知识结构中占有重要位置。
目录刖言 ....................................... ..4第一章：电视信号产生与发射的基本理论..................... ..51.1、光和颜色的本质 (5)1.2、人眼的视觉特征 ............................ ..61.3、黑白图像的光电转化......................... ..7第二章：黑白电视机的组成 (13)2.1、............................. 公共通道的组成与作用.132.2、伴音通道的组成与作用........................ ..142.3、............................. 亮度通道的组成及作用.16第三章：电视机故障检修方法与常见故障检修 (17)3.1、电视机故障检修步骤与方法 (17)3.2常见故障及检查方法........................... ..19第四章：手工焊接与拆焊.................................... .214.1、........................................ 手工焊接..214.2、....................................... 收工拆焊 (22)总结....................................................... .26致谢 (27)参考文献…………………………………………………………… ..28、八、亠前言通过本次实训，让我们熟悉了黑白电视机的基本结构,组成以及它的工作原理,加深了使用数字万用表测量元器件的参数并且掌握判别元器件的好坏的技能。
黑白小电视指导书
黑白小电视指导书引言：黑白小电视作为一种传统的电视产品，经历了许多科技的变革和发展。
尽管现在大多数家庭都使用彩色电视，但是一些人仍然喜欢收藏和使用黑白小电视。
本指导书旨在为用户提供使用黑白小电视的基本知识和技巧，帮助他们更好地享受这项古老的娱乐方式。
第一部分：黑白小电视的历史与特点1.1 黑白小电视的起源黑白小电视最早出现在20世纪50年代，当时人们还没有彩色电视，只能观看黑白节目。
这些电视机由于采用阴极射线管（CRT）显示技术，所以被称为CRT电视。
1.2 黑白小电视的特点相比于彩色电视，黑白小电视具有以下特点：- 显示画面为黑白，颜色无法呈现。
- 体积小巧，适合放置在较小的空间中。
- 音频输出效果良好，适合于收听广播。
- 寿命比彩色电视更长，易于维修。
- 对于古董收藏和怀旧文化具有独特的价值。
第二部分：黑白小电视的使用方法与技巧2.1 连接电源和天线将黑白小电视连接到电源插座，并将天线线缆插入天线接口，确保信号质量良好。
2.2 调整频道和音量使用电视机顶部或遥控器上的按钮调整频道和音量，选择您喜欢的节目。
2.3 调整图像和亮度黑白小电视通常具有图像和亮度调节按钮，您可以根据实际需求进行调整，以获得最佳的观看体验。
2.4 使用外部设备一些黑白小电视还具有外部设备接口，您可以连接DVD播放器、游戏机或电脑等设备进行扩展使用。
2.5 维护和保养定期清洁黑白小电视的屏幕和机身，避免尘埃和污渍对画面质量的影响。
如果发生故障，建议寻求专业维修人员的帮助，不要自行拆解或修理。
第三部分：黑白小电视的优缺点3.1 优点- 具有复古美感，适合用作装饰品和古董收藏。
- 省电，相比彩色电视更加环保。
- 经典黑白画面可以带来不同的视觉体验。
3.2 缺点- 无法呈现彩色画面，对于一些精彩的彩色影片和节目可能不够满意。
- 功能和性能相较于现代彩色电视较为简单和有限。
结论：黑白小电视在现代科技高度发达的世界仍然保持一定的市场，它的复古魅力和特有的观影体验吸引了一部分人群。
小屏幕黑白电视机装配调试实习指导
小屏幕黑白电视机装配调试实习指导小屏幕黑白电视机装配调试实习指导5.5英寸黑白电视机简介本机采用大规模单片黑白机集成电路CD5151CP，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35cm（14英寸）黑白电视机相比，该机工作电压低，因而不易烧毁元器件，即或稍有失误也不致造成重大的损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
每个同学严格认真制作，不能虚焊、不能联焊、不能错焊。
图像中频信号输入1RF 延迟调整RF 输出IF 外接滤波元件复合全电视信号输出同步分离电路信号输入伴音第2中频信号输伴音中频偏置伴音第2中频信号输出伴音鉴频输入音频信号输出AFT输出外接AFT中周外接视频检波中周AGC AGC AGC 入图像中频信号输入2X射线保护场激励输出锯齿波反馈场同步控制同步分离输出行逆脉冲输入地电源电压1行AFC输出行振荡器行激励输出电源电压2外接视频检波中周CD5151CP12345678910111213142827262524232221201918171615LM386的内部方框图和各脚功能见下图所示。
IC1内部完成下述一系列工作：（1）图像中频放大。
（2）视频检波。
（3）预视放。
（4）伴音中频放大。
（5）伴音鉴频。
（6）行场同步分离。
（7）行振荡与行激励。
（8）场振荡与场激励。
（9）其他小信号处理等。
从IC1的1、28脚进来的图像中频信号经过IC1内部进行图像中放、视频检波及预视放后，由IC1的5脚输出送到末级视放管Q8，放大到足够大时再送到显像管阴极，这个信号的瞬时值就代表屏幕上某一像素亮度的大小。
预视放信号从IC1的5脚输出后还有一部分送回6脚进行同步分离，同步信号在被分离出来后分别送到行、场振荡，行使、场振荡的频率和相位与电视台发射的信号保持严格一致。
只有保证这一点，才能在屏幕上形成完整的图像。
从IC1的26脚输出场激励信号到场输出级，放大后再加至场偏转线圈完成重直扫描。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黑白小电视实验指导书目录第一章 KA2915单片机的简介┄┄┄┄┄┄┄┄┄┄┄┄┄3第二章电源电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5第三章高频调谐电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 第四章图像中放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄14第五章行扫描电路与高压电路部分┄┄┄┄┄┄┄┄┄┄18第六章场扫描电路部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄24第七章视放通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄28第八章伴音通道部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄32第九章总装工艺部分┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄35附录：1．小电视机材料清单2．K-007电原理总图第一章 KA2915CP（D2915、AN5151）单片机的简介一、KA2915单片机的简介：KA2915是大规模电视机专用集成电路。
该IC采用的是反向高放AGC电路。
其主要功能如下：中频放大器、视频检波器、预视放电路、中放和高放AGC电路、AFC电路、抗干扰（消噪）电路、同步分离电路、场振荡电路、场预激励电路、行AFC电路、行振荡电路、行预激励电路、伴音第二中频放大电路和鉴频电路等。
电源电压范围：8~12V（典型值：10V）。
集成电路KA2915共有28根引脚，采用双列直插塑料封装结构，其内部电路方框图及各引脚功能见下图及下表：20 电源1 9.1 9.1 1 1 4 5.521 地0 0 0 0 0 022 行逆程脉冲信号输入 3 3 14.7 17.6 7 1423 同步分离级电路输出0.5 0.8 14 20 6.5 1424 场振荡器振荡频率控制4.6 4.4 13.5 16.5 7 12.525 场锯齿波反馈输入0.3 0.3 12.5 17 6 1226 场激励级电路信号输出3.3 3.1 13.5 19 6.5 1327 X射线保护电路输入0 0 0 0 6.5 828 图像中频信号输入脚24.6 4.6 8.9 8.0 6.5 7二、整机电路介绍：本机电路采用黑白电视单片机KA2915CP，电路见总线路图。
射频信号由天线或电缆插座进入电子调谐高频头输入脚第①脚，经放大、选频、降频后，从高频头的第⑨脚输出38MHZ的中频信号。
此信号由Q1预中放级放大后，经声表面滤波器SWA，进入IC1即KA2915的中频输入端①和○28。
在IC内部完成放大检波后，从⑤脚输出负极性视频信号，此信号分为三路：一路经AV/TV开关输到视放级Q8放大后为显像管提供阴极调制信号；一路向IC1的第⑥脚输入复合同步信号，经IC内部的同步分离电路分离出行、场同步信号分别控制IC内部的行、场振荡电路；最后一路经陶瓷滤波器Y1滤出6.5MHz的伴音第二中频信号，再经IC1的第⑦脚返回到IC内部，经放大和FM解调，从IC1的第○11脚输出音频信号经AV/TV开关送到由Q2A、Q11、Q12组成的OTL功放电路，音频信号经OTL放大后推动喇叭，即完成伴音输出。
场振荡信号经驱动电路从IC1的第○26脚输出，经过由Q5、Q6、Q7组成的OTL互补推挽电路，推动场偏转线圈，实现场扫描。
场消隐信号经过R58、D13加到视放管Q8发射极。
行振荡信号经驱动电路由IC1第○17脚输出，经行激励级Q9放大、倒相后，推动行输出管Q10，实现行扫描。
行消隐信号经R56加到视放管Q8发射极。
利用行偏转线圈中的反峰电压，激励行输出变压器，获得显像管各极电压、视放管工作电压和电子调谐高频头的调谐电压。
电源部分是由Q2、Q3、Q4组成的典型串联稳压电路。
第二章电源电路部分一、电源部分电原理图：（W点去行扫描电路的自举电路中的W点）二、工作原理：1、电源变压器：电源变压器将AC220V 50Hz的交流电压降压，给整流滤波电路提供合适的交流电压。
为了防止电网中的高频干扰通过电源线路窜入电视接收机内部电路而影响电路正常工作，变压器初、次级间都加有静电屏蔽层（铜箔或铝箔）并将其接电视机地线。
K-007的电源从插头输入220V交流电后，经T30将220V50Hz的交流信号，转化为12V50Hz的低压交流电源。
2、整流、滤波电路：K007电视机电路中采用桥式整流和单电容滤波电路。
电源电路图中：D1--D4是整流二极管组成桥式整流电路，0C1-0C4是保护D1--D4的电容器，C29是滤波电容。
桥式整流对整流二极管的反向耐压要求低，变压器次级组匝数小且无需中心抽头，因此应用较广。
3、稳压电路工作原理：为了获得稳定的输出电压，可以用可变电阻R与负载电阻RL接成图1---1所示电路，电路中，Uo=Ui-UR= Ui-IR。
可见，随着输出电压Uo的升高或降低，及时地使可变电阻R的阻值增加或减小，可以维持RL上电压的Uo稳定不变。
图1---2是输出电压可调的串联型稳压电路的方框图。
它由电压调整、比较放大、基准电压和取样电路等组成。
K007电视机稳压电路是串联型稳压电路：Q2、Q3组成复合电压调整管；Z1是6.2V稳压二极管，稳压6.2V作为基准电压；R28、W4、R27组成取样电路，调W4可改变稳压输出电压Uo的大小；Q4是比较放大管，它将基极的取样电压与发射极的基准电压进行比较，并将其差值进行放大，R25、R26是Q3、Q4的直流偏置电阻，保证Q3、Q4的直流工作电压；D5与0C构成二次整流滤波电路，一方面为行扫描电路提供较高的直流电流，另一方面为Q3、Q4提供工作电压；C31、C63是滤波电容。
下面描述稳压过程：当Uo上升时，R28、W4和R27构成的取样电路的取样电压上升，即Q4的基极电压VB4的电压上升。
由于Z1是一个稳压管，它的电压不会随Q4的E极电流的改变而改变，因此始终维持6.2V。
由以上两个条件，Q4的B极电压上升而E 极电压不变，可知Q4管的VBE上升，这将导致IC4上升。
由于IB3很小，一般不会影响IC4的电流，所以IC4的电流全部加在R25上，导致R25上的压降上升。
此时Q3的VBE3的电压下降，这会导致IC3电流下降，即Q2的B极电流IB2下降，IB2极电流控制IC2电流减小，外电路的电压VO＝IC2×RL，这样负载上的电压就下降了，达到稳定电压的目的。
当外电路电压下降时，其过程与上述过程相反。
控制过程如下：UO↑→UB4↑→UCE4↑→IC4↑→UR25↑→UBE3↓UO↓←IC2↓←IB2↓←IC3↓←当电源电压变化时，也会使UO的电压产生上升或下降的变化，其稳压变化过程与上面UO的变化导致的稳压控制过程相同。
调节W4时可改变输出电压UO的大小，其控制过程如下：W4滑动端上移→UB4↑（UZ1不变→UE4不变）→UBE4↑UO↓←IC2↓←IB2↓←IC3↓←UBE3↓←UR25↑←IC4↑←UBE4↑←当W4往反向调滑动时，其控制过程与上述相反。
4、开关电路：本电路的电源控制在Q3的基极控制，其控制过程如下：开关闭合→Q3基极接地→IC3＝0→IC2＝0→电源关闭。
三、电源部分的组装：1、组装：（1）、实作的目的和要求：了解电视机稳压电源组成、特点和工作过程；熟悉各元器件的作用及安装和焊接的工艺要求；掌握稳压电源电路装配操作技能。
（2）、实作器材准备：1）、常用工具：电烙铁、镊子、斜口钳、螺丝刀（一字和十字）。
2）、仪表：万用表（MF47型）、DA16交流毫伏表。
3）、元器件：（4）实习内容：串联型稳压电源电路的装接认真熟悉线路图，按照工艺要求进行K-007型电视机电源装接。
在操作训练中，逐步掌握技能。
装接的工艺要求可参照装接工艺进行。
1）变压器线圈测量：先测试变压器的初、次级线圈，如果初级线圈的阻值在170Ω左右，次级线圈的阻值在此期间0.9Ω左右，则说明线圈良好，如果电阻值接近0或与标准值有较大的差距，则变压器内部有短路，如果电阻为∞，则变压器内部开路。
2）安装变压器电源线：按工艺要求将电源线连接到变压器的初级，在连接前应事先套入套管，焊接完成后用线卡住，剪掉线卡多余的部分。
3）在接通电源前应先测一下插座两端的电阻，应为170Ω左右，则说明接头没什么问题。
将插头插入电源，用万用表交流挡50V测量变压器次级电压，如在12V左右，则装接成功。
4）装接整流元器件D1—D4及整流保护电容0C1—0C4，接好带线保险管，然后在C29位置接入一个4K左右的负载电阻。
将示波器分别接在负载电阻上和变压器初级位置上，观察变压和整流后的波形变化情况，并记录到表格上。
5）去掉4K电阻，装入C29滤波电容。
用示波器接在C29上观察输出波形，注意电压及纹波情况。
6）按电路要求组装稳压电路部分，注意D5二极管及J5跳线的安装；安装完成后，调整W4，并在C31两端测试观察电源输出变化情况并作好记录。
7）电源开关的安装，安装跳线J3及排线A5、A6将大板与长小板连接起来。
此时，应注意排线的方向。
将电源开关安装到小板上，应注意使用的触点开关（采用按下去时开关断开的那一组，否则开关的开启与关闭将和我们平时使用习惯不同）的状态。
安装完成后，注意试验一下开关是否起作用，采用万用表测试C31两极的电压有无变化。
8）装接电源指示灯，应注意在主板上装上R1，在小板上装上R7，否则电源灯不亮，同时装上电源灯，装接方法是：先将发光二极管插在小板上（注意：长脚为正，短脚为负级），然后将小板临时固定在机壳上，调好发光二极管的位置（使灯完全插入小孔中，然后焊接固定，完成后再将小板从机壳上拆下来。
4滤波后的波形及电压vt 滤波电压：V5 稳压可调范围可调最低电压： V 可调最高电压：V6 开关试验情况□可关断□不可关断（在选项打“√”或“×”）7电源灯试验情况□正常□常亮□不亮（在选项打“√”或“×”）元件各脚电位Q2管子型号：Q3管子型号：Q3管子型号：UEUBUC1、实作目的和要求：熟悉黑白电视机电源电路的指标及测试方法，掌握调试和电源指标测试的操作技能。
2、器材准备：（1）、工具：万用表（2）、仪器：交流自耦变压器（500W）、负载电阻（10Ω 20W），DA16交流毫伏表。
（3）、测试电路：3、测试方法：（1）、主要技术要求：1）.输出+10V直流电压，并上下可调。
2).稳压特性：空载或满载（负载电流1.2A）情况下，交流电压从AC190V--240V变化时，输出的直流电压变化不应超出±0.2V。
3).纹波电压：在空载或满载情况下，交流电压从AC190V--240V变化时，输出交流纹波电压不大于5mV。
4).电源损耗：空载时应不大于40mA，满载时应不大于150mA。
（2）测试方法：按照测试电路连接电路，测试方法如下：1).开关S拨至“1”处，稳压电源输出端接入负载电阻RL，电路处于满载状态。
此时，调整交流自耦变压器T,使交流输入电压Ui为220V,稳压电源输出的直流电压U0为10V。
