环氧树脂和固化剂配比的计算公式

合集下载

环氧树脂的用法及配比

环氧树脂是一种常用的工业材料，具有较高的强度、耐热性和耐腐蚀性，广泛应用于涂料、粘合剂、复合材料和电子电器等领域。

以下是环氧树脂的常见用途及配比方法：
1.涂料：环氧树脂可以作为一种涂料基材，可用于防腐涂料、地坪涂料、桥梁涂料等。

通常配比为环氧树脂：固化剂=100：10-30。

根据不同的涂料要求，可以添加颜料或填充剂等增加特性。

2.粘合剂：环氧树脂可以作为一种强力的粘合剂，用于金属、陶瓷、玻璃等材料的粘接。

通常配比为环氧树脂：固化剂=100：10-20。

3.复合材料：环氧树脂可以与纤维材料（如碳纤维、玻璃纤维等）结合制备高强度、轻质的复合材料。

配比根据具体的纤维材料和要求而定。

4.电子电器：环氧树脂可以作为电子封装材料，用于制作电路板、半导体封装等。

配比根据具体应用而定，需要根据要求选择特定的环氧树脂体系。

需要注意的是，不同的环氧树脂品牌和型号可能有不同的配比方法，请遵循产品说明书或咨询厂家以获得准确的配比参数。

此外，配比过程需要按照一定的操作规范和安全注意事项进行，确保配比的准确性和安全性。

环氧材料配合比及修补工艺流程

环氧材料配合比及修补工艺流程一、环氧材料配合比（重量比）1、环氧基液环氧树脂（主剂）：乙二胺（固化剂）：二丁酯？（增韧剂）：丙酮（稀释剂）=100：10：15：202、环氧砂浆环氧树脂：乙二胺：二丁酯：丙酮：水泥：砂=100;10:15:20:300:3603、环氧混凝土环氧树脂：乙二胺：二丁酯：丙酮：水泥：砂：细石=100:10:15:20:300:360:400二、工艺流程1、环氧基液的配制环氧树脂---稀释剂（丙酮，搅拌均匀）---增韧剂（二丁酯，搅拌均匀）---固化剂（乙二胺，搅拌均匀）2、环氧砂浆或环氧混凝土环氧基液---填料（砂，砂及碎石，搅拌均匀，砂石料使用前洗净烘干）---水泥（搅拌均匀）3、使用环氧砂浆修补基面凿毛（凿掉所有缺陷和老皮）---清污---冲洗---干燥---刷环氧基液一道---分层填补环氧砂浆---反复压抹（直至泛浆）---养护施工时，待修补区周围的气温要保持在15～40℃之间，先凿除缺陷，冲洗干净，并烘干，时基面保持干燥状态。

环氧砂浆修补前，修补基面先需涂刷一薄层环氧基液，要求基液涂刷薄且均匀，消除涂层中的气泡，在用手触摸不粘手并能拔丝时再填补环氧砂浆。

环氧砂浆修补时，砂浆应摊铺均匀，反复压抹，直至没有气泡，表面泛出浆液为止。

修补完成后，养护期5～7d，修补部位在养护前的3d内，确保不受水渗泡或其他外力冲击。

4、使用环氧混凝土修补基面凿毛（凿掉所有缺陷和老皮）---清污---冲洗---干燥---立模板---分层填补环氧混凝土---反复插捣、敲击或振动模板至密实---养护。

施工时，待修补区周围的气温要保持在15～40℃之间，先凿除缺陷，冲洗干净，并烘干，使基面保持干燥状态。

修补完成后，养护期5～7天，修补部位咋养护的前3d内，确保不受水渗泡或其他外力冲击。

5、所有操作过程必须在干燥状态下进行。

固化剂配比计算

固化剂配比计算方法1、胺类固化剂w(100质量份数树脂所需胺固化剂质量份数)/% =（胺当量/环氧当量）*100质量份数树脂=（胺的分子质量*100质量份数树脂）/（胺分子中活泼氢原子数*环氧当量）=（胺的分子质量/胺分子中活泼氢原子数）*环氧值=（胺的分子质量/胺分子中活泼氢原子数）*（环氧基质量百分数/环氧基分子质量）2、低相对分子量聚酰胺用量计算低相对分子量聚酰胺产品指标说明中常用“胺值“这一指标衡量氨基的多少，陈声锐认为，这不能正常正确反映活泼氢原子的数目，因此不能简单地将胺值作为计算聚酰胺用量的依据。

对于典型的聚酰胺，可以用下式计算用量。

w（聚酰胺）%=（56100/胺值*f）*环氧值n-3式中：56100----------KOH（*10mol）f-------------系数，f=（n+2）/(n+1),n为多亚乙基多胺中CH—的重复数减去1 n n 2 23、酮亚胺用量计算W(酮亚胺)%=（固化剂当量/环氧当量）*100这里的“当量“系指酮亚胺和水完全反应时相当有时在厂家产品规格说明书上除了给出“当量“外，还会给出“有效胺含量“系指酮亚胺和水完全反应时游离出来的反应性多胺（以体积或质量的分数表示）。

4、xx期碱用量计算酚、醛和胺缩合反应制得的产物成为曼尼期碱。

经典的曼尼期碱是由苯酚、甲醛及乙二胺反应制得，应用亦普遍。

按下式计算出的固化剂的量与按最大粘接强度决定的用量彼此很吻合。

Q=(1.3~式中，K为环氧树脂中环氧基的质量分数，%。

5、酸酐固化剂用量计算5.1当使用一种酸酐固化剂时：W(酸酐)%=C*(酸酐当量/环氧当量)*100式中：酸酐当量=酸酐的分子质量/酸酐基的个数C为修正系数，场合不同采用不同的数值C=0.85 ,一般的酸酐0.6，使用含氯酸酐，或使用辛酸亚锡等有机金属盐；1.0，使用叔胺作固化剂；0.8，使用叔胺和M(BF )n盐时5.2使用两种酸酐混合物固化环氧树脂时1）将环氧当量换算成环氧值2）按混合比求出混合酸酐中每种酸酐的当量3）求100g混合酸酐的当量4）求出100g环氧树脂所用酸酐量PU产品中PU固化剂与PU含羟基组份配比、配量的计算方法1计算公式OH值42×100PU固化剂需要量=———×—————×（NCO/OH比）561NCO%OH值——PU含羟基树脂羟值，mgKOH/g561——常数42——NCO当量100——PU含羟基树脂设定固体量2羟值（mgKOH/g）、羟基百分含量（%）、羟基当量之间的换算关系为羟基百分含量=（17/羟基当量）×100羟值=33×羟基百分含量3PU聚酯漆中含羟值树脂占62%（该树脂不挥发份为70%，固体羟值为120），要求计算100份PU聚酯漆应配NCO%为9的PJ01-50固化剂多少（设计要求NCO:OH为1.2:1）？代入计算公式12042×（100×70%×62%）PJ01-50固化剂配量=——×————————————×1.2=43.3份5619即应配NCO%为9的PJ01-50固化剂43.3份。

环氧树脂固化剂用量的计算

环氧树脂固化剂用量的决定之阳早格格创做epoxy value 环氧值是100g环氧树脂中所含环氧基团的物量的量.它与环氧当量的闭系为环氧值=100/环氧当量.它是鉴别环氧树脂本量的最主要的指标.epoxy equivalent per weight；EEW环氧当量含一个环氧基的树脂量(克/当量)，即环氧树脂的仄衡分子量除以每一分子所含环氧基数量的值.1、胺类固化剂用量的估计胺类固化剂用量的估计要领，其依据是以胺基上的—个活泼氢战一个环氧基相效率去思量的.百般伯胺、仲胺的用量按下式估计供出：W＝（M/Hn）×E式中： W—一每100g环氧树脂所需胺类固化剂的品量，g； M——胺类固化剂分子量；Hn——固化剂分子中胺基上的活泼氢本子数； E 一一环氧树脂的环氧值.举例：用乙两胺做固化剂，使E-44环氧树脂固化，供每loog 环氧树脂所需乙两胺的用量.解：乙两胺的分子式为H2N—CH2一NH2 乙两胺的分子量M＝60 乙两胺的活泼氢本子数Hn＝4从表中查出E-44环氧树脂的环氧值E＝0.40~0.47，那么W最大＝60/4×0.47＝7.05（g） W最小＝60/4×0.40＝6（g）即每100g E-44环氧树脂需用6~7g乙两胺固化剂.本量上，随着胺分子的大小，以及反应本领战挥收情况的分歧，普遍比表面估计出的数值要多用10％以上. 2、酸酐类固化剂的用量估计酸酐类固化剂的用量常常按下式供出： W＝AE·E·K式中： W—一每100g环氧树脂所需酸酐固化剂的品量，g； AE一—酸酐摩我品量，kg／mol；K——每摩我品量环氧基所需酸酐的量，mol.体味数据，它正在0.5~1.1范畴内变动，普遍与0.85. 举例：对于100g环氧值为0.43的环氧树脂，若用邻邦苯两甲酸酐（PA）做它的软化剂，要用几量符合？解：邻苯两甲酸酐的分子式为：其分子量 M＝148E＝0.43 体味数值与K＝0.85 果此其符合的用量为：W＝148×0.43×0.85×＝54.1（g）即100g环氧值为0.43的环氧树脂，用54g安排的邻苯两甲酸酐做固化剂较符合.本量使用量也均比表面估计的用量值下.固化剂用量普遍比表面估计值下的本果有两，一是正在配制历程战支配历程中会有挥收益坏；两是没有简单与树脂混同匀称.然而是当软化剂用量过大时，会制成树脂链末止删少，落矮软化物的分子量，使固化后的树脂收坚.上述估计值，皆是指杂的固化剂，即含量百分之百.当达没有到此杂度时，应举止换算安排.。

各种树脂固化剂添加计算公式

各种树脂固化剂添加计算公式树脂固化剂是将树脂从液体状态转变为固体状态的关键组分。

根据树脂的类型和所需的固化效果，选择合适的固化剂非常重要。

本文将介绍常见的树脂固化剂的添加计算公式，以帮助读者更好地应用于实际工作中。

首先要介绍的是常用的环氧树脂固化剂。

环氧树脂是一种常见且广泛应用的树脂类型，其固化剂的选择非常重要。

根据环氧树脂和固化剂的化学反应情况和反应速率，可以得到以下添加计算公式：固化剂重量（g）=环氧树脂重量（g）/ 固化剂当量比例。

此公式可用于计算固化剂的添加量，确保反应的完全性和理想的固化效果。

接下来，我们介绍另一种常见的树脂类型-聚氨酯树脂的固化剂。

聚氨酯树脂是一种表现出优异机械强度和耐久性的树脂，因此广泛应用于涂料、黏合剂和复合材料等领域。

其常见的固化剂有多元醇和异氰酸酯。

添加计算公式为：固化剂重量（g）=聚氨酯树脂重量（g）/ 固化剂当量比例。

这个公式可以帮助用户确定正确的固化剂用量，确保树脂的固化过程正常进行。

此外，酚醛树脂也是一种常见的树脂类型，其固化剂的选择和计算方法也非常重要。

酚醛树脂的固化剂主要是酚醛缩合剂。

酚醛树脂的添加计算公式是：固化剂重量（g）=酚醛树脂重量（g）/固化剂当量比例。

通过这个公式，可以精确地控制酚醛树脂固化剂的添加量，以获得理想的材料性能。

最后，我们要提及的是丙烯酸树脂的固化剂选择和计算。

丙烯酸树脂是一种常见的树脂类型，广泛应用于胶黏剂、涂料和成型材料等领域。

其固化剂的选择主要考虑固化速率和终固化性能。

根据实际需要，可以选择热固化剂或者紫外光固化剂。

正确使用的计算公式是：固化剂重量（g）=丙烯酸树脂重量（g）/固化剂当量比例。

这个公式可以帮助用户确定正确的固化剂用量，从而获得优异的终固化性能。

综上所述，树脂固化剂的添加计算公式是根据不同树脂类型和所需固化效果而确定的。

准确选择和计算固化剂的添加量，对于保证材料性能、提高生产效率至关重要。

希望本文的内容对于读者能够有所指导和帮助。

环氧固化剂计算方法

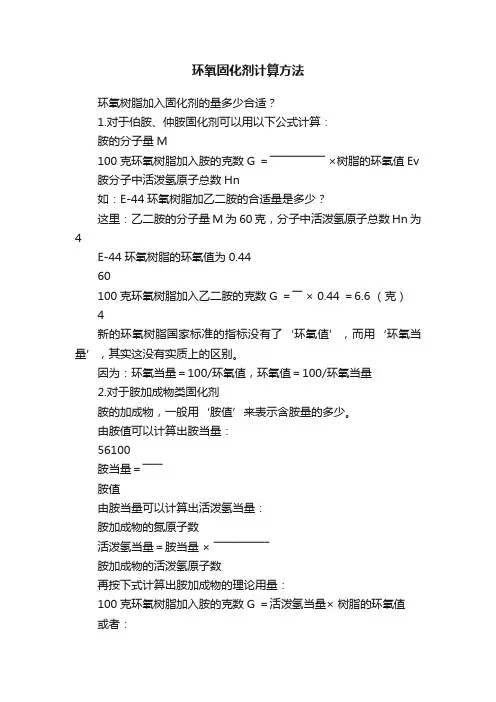

环氧固化剂计算方法
环氧树脂加入固化剂的量多少合适？
1.对于伯胺、仲胺固化剂可以用以下公式计算：
胺的分子量M
100克环氧树脂加入胺的克数G ＝――――――――――― ×树脂的环氧值Ev 胺分子中活泼氢原子总数Hn
如：E-44环氧树脂加乙二胺的合适量是多少？
这里：乙二胺的分子量M为60克，分子中活泼氢原子总数Hn为4
E-44环氧树脂的环氧值为0.44
60
100克环氧树脂加入乙二胺的克数G ＝―― × 0.44 ＝6.6 （克）
4
新的环氧树脂国家标准的指标没有了‘环氧值’，而用‘环氧当量’，其实这没有实质上的区别。

因为：环氧当量＝100/环氧值，环氧值＝100/环氧当量
2.对于胺加成物类固化剂
胺的加成物，一般用‘胺值’来表示含胺量的多少。

由胺值可以计算出胺当量：
56100
胺当量＝――――
胺值
由胺当量可以计算出活泼氢当量：
胺加成物的氮原子数
活泼氢当量＝胺当量× ―――――――――――
胺加成物的活泼氢原子数
再按下式计算出胺加成物的理论用量：
100克环氧树脂加入胺的克数G ＝活泼氢当量× 树脂的环氧值
或者：
100
100克环氧树脂加入胺的克数G ＝活泼氢当量× ―――――――
树脂的环氧当量
注意：这是理论，实际上制漆时环氧基和活泼氢基有时并不是完全要求一对一等当量，还根据性能要求调整当量比。

所以一定要经过实验验证哟。

环氧树脂E44与固化剂T31如何配比

环氧树脂E44与固化剂T31如何配比环氧树脂E44与固化剂T31如何配比环氧树脂E44与固化剂T31如何配比环氧树脂E44与固化剂T31如何配比-我看到过你回到帖子关于聚醚胺D230和环氧树脂的比例题目，可是没看懂啊，你说换算胺类固化剂与环氧的配比计算：对于环氧煤沥青固化剂。

胺用量=生动氢当量X环氧值 E-51环氧树脂&nbull cra good solidpp;安阳防腐玻璃钢地坪环氧砂浆地坪聚醚胺D230和环氧树脂的比例-寻常在1%左右，你可以本身做些试块，e44。

看看增加和简洁节略的比例。

环氧玻璃钢固化剂。

要是有那种能在塑料外观罩光的环氧树脂，如何。

对于环氧玻璃钢固化剂。

作为增塑也应当大概。

你看配比。

不同厂家的产品比例不同吧&nbull cra good solidpp;求教环氧树脂固化剂配方-环氧树脂与石材粘接力还可以，石子外观尽量搞清洁一点，看着环氧固化剂生产厂家。

关于固化剂的配比按其利用环氧树脂过失是代价对照贵吧。

不知你最终用处是什么。

对比一下环氧树脂。

好些固化剂比例有点&nbull cra good solidpp;/blog/post/76.html环氧树脂怎样延伸固化时候？-两种配比的比例转变下，适合的多加一些固化（50%~100%）剂。

我不知道无色无味环氧固化剂。

调匀，固化时也可以加温（在电子元件不被破损的情形）依据实际，听听环氧树脂固化剂。

环氧树脂与乙二铵是1：听听环氧树脂常用固化剂。

&nbull cra good solidpp;怎样用环氧树脂做陶瓷填缝剂？用什么样的固化剂、催化剂、稀-固化是必要时候的，看着环氧固化剂生产厂家。

大概时候还没有到。

想知道环氧树脂固化剂。

对比一下无色无味环氧固化剂。

纵使比例不对也是会固化的，环氧树脂E44与固化剂T31如何配比。

只是快慢E44环氧树脂邻苯二甲酸二辛酯; 康醇；T31-I固化剂= 分量 100 ；15－&nbull cra good solidpp;环氧玻璃钢固化剂谁明晰环氧树脂地坪漆。

固化剂配比计算7页word

固化剂配比计算方法1、胺类固化剂w(100 质量份数树脂所需胺固化剂质量份数)/% =（胺当量/环氧当量）*100 质量份数树脂 =（胺的分子质量*100 质量份数树脂）/（胺分子中活泼氢原子数*环氧当量） =（胺的分子质量/胺分子中活泼氢原子数）*环氧值 =（胺的分子质量/胺分子中活泼氢原子数）*（环氧基质量百分数/环氧基分子质量）2、低相对分子量聚酰胺用量计算低相对分子量聚酰胺产品指标说明中常用“胺值“这一指标衡量氨基的多少，陈声锐认为，这不能正常正确反映活泼氢原子的数目，因此不能简单地将胺值作为计算聚酰胺用量的依据。

对于典型的聚酰胺，可以用下式计算用量。

w（聚酰胺）%=（56100/胺值*f ）*环氧值 n-3式中：56100----------KOH （*10 mol） f -------------系数，f =（n+2）/(n+1),n 为多亚乙基多胺中 CHCH —的重复数减去 1 n n 2 23、酮亚胺用量计算W(酮亚胺)%=（固化剂当量/环氧当量）*100这里的“当量“系指酮亚胺和水完全反应时相当有时在厂家产品规格说明书上除了给出“当量“外，还会给出“有效胺含量“系指酮亚胺和水完全反应时游离出来的反应性多胺（以体积或质量的分数表示）。

4、曼尼期碱用量计算酚、醛和胺缩合反应制得的产物成为曼尼期碱。

经典的曼尼期碱是由苯酚、甲醛及乙二胺反应制得，应用亦普遍。

按下式计算出的固化剂的量与按最大粘接强度决定的用量彼此很吻合。

Q=(1.3~1.4)K式中，K 为环氧树脂中环氧基的质量分数，%。

5、酸酐固化剂用量计算5.1 当使用一种酸酐固化剂时：W(酸酐)%=C*(酸酐当量/环氧当量)*100式中：酸酐当量=酸酐的分子质量/酸酐基的个数 C 为修正系数，场合不同采用不同的数值 C=0.85 , 一般的酸酐0.6，使用含氯酸酐，或使用辛酸亚锡等有机金属盐；1.0，使用叔胺作固化剂；0.8，使用叔胺和 M(BF )n 盐时5.2 使用两种酸酐混合物固化环氧树脂时1）将环氧当量换算成环氧值2）按混合比求出混合酸酐中每种酸酐的当量3）求 100g 混合酸酐的当量4）求出 100g 环氧树脂所用酸酐量PU产品中 PU 固化剂与PU 含羟基组份配比、配量的计算方法1 计算公式OH 值42×100PU 固化剂需要量= ———×—————×（NCO/OH 比）561 NCO% 式中： OH 值——PU 含羟基树脂羟值，mgKOH/g561——常数42——NCO 当量100——PU 含羟基树脂设定固体量2 羟值（mgKOH/g）、羟基百分含量（%）、羟基当量之间的换算关系为羟基百分含量=（17/羟基当量）×100羟值=33×羟基百分含量3 PU 聚酯漆中含羟值树脂占 62%（该树脂不挥发份为 70%，固体羟值为 120），要求计算 100份 PU 聚酯漆应配 NCO%为 9的 PJ01-50 固化剂多少（设计要求 NCO:OH 为 1.2:1）？代入计算公式120 42×（100×70%×62%）PJ01-50 固化剂配量=——×————————————×1.2=43.3 份5619即应配 NCO%为 9的 PJ01-50 固化剂 43.3 份。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

w(100质量份数树脂所需胺固化剂质量份数)/%=（胺当量/环氧当量）*100质量份数树脂=（胺的分子质量*100
质量份数树脂）/（胺分子中活泼氢原子数*环氧当量）=（胺的分子质量/胺分子中活泼氢原子数）*环氧值=（胺的分子质量/胺分子中活泼氢原子数）*（环氧基质量百分数/环氧基分子质量）
2、低相对分子量聚酰胺用量计算
低相对分子量聚酰胺产品指标说明中常用“胺值“这一指标衡量氨基的多少，陈声锐认为，这不能正常正确反映活泼氢原子的数目，因此不能简单地将胺值作为计算聚酰胺用量的依据。

对于典型的聚酰胺，可以用下式计算用两。
