石油产品酸值全自动测定仪
HTYSZ-H全自动酸值测定仪菜单及按键说明
HTYSZ-H全自动酸值测定仪HTYSZ-H全自动酸值测定仪菜单及按键说明仪器采用了大屏幕液晶，一屏画面所能显示的信息量更丰富，减少了切换显示画面的数量，配合全屏触摸按键，按键功能定义明确，用户学习使用仪器变得简单。
仪器共分为4个显示画面：开机欢迎画面；参数设置画面历史记录画面；样品测定画面；下面详细介绍。
1. 开机画面：连接好仪器电源线，打开电源开关，屏幕中心出现十字光标画面，如下图所示： HTYSZ-H全自动酸值测定仪这时，您可以进行触摸屏校准，方法如下：用手指触摸十字光标，则进入触摸屏校准画面，如下图所示：这时，您按提示依次对屏幕的五个基准点（即四角和中心）进行校准，校准完一个点后，十字光标自动移到下个校准点。
注意：仪器出厂时已经进行了校准，没有特殊情况下，轻易不要进入校准！切记！如果开机后2秒内没有触摸十字光标，则自动进入开机欢迎画面，如下图所示： HTYSZ-H全自动酸值测定仪在当前显示画面有三个功能项目可供选择：“设置”：进入时钟和实验参数设置画面“记录”：进入历史实验数据画面“测定”：进入样品测定画面2. 参数设置在开机画面下按下“设置”键，液晶屏幕显示如下面图所示：在当前显示画面下用手指触摸要修改的参数进行选中，选中后按“增加”、“减小”键对当前的参数数值进行调整，按“保存”键保存参数，按“退出”键返回到开机画面。
各参数的意义说明如下：日期、时间：仪器的系统时钟。
打印方式：表示样品全部测定完后是否自动打印，“自动”表示 HTYSZ-H全自动酸值测定仪自动打印，“手动”表示不自动打印。
终点颜色：实验时判断滴定终点的依据，根据现场所测试石油样品进行微调。
3. 历史记录在“开机画面”下，按“记录”键，可以显示历史实验记录，如下图所示：前页：显示前一条历史记录，记录号加1，长时间按下该键，快速向前翻页。
后页：显示后一条历史记录，记录号减1，长时间按下该键，快速向后翻页，最小记录号为1。
打印：打印当前的历史记录，打印内容包括：1#油样至6#油样的测定结果、检测日期、检测时间。

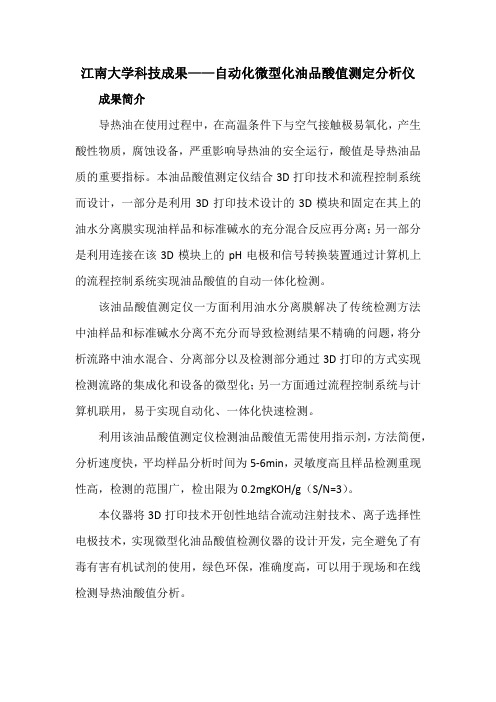

江南大学科技成果——自动化微型化油品酸值测定分析仪
江南大学科技成果——自动化微型化油品酸值测定分析仪成果简介
导热油在使用过程中，在高温条件下与空气接触极易氧化，产生酸性物质，腐蚀设备，严重影响导热油的安全运行，酸值是导热油品质的重要指标。
本油品酸值测定仪结合3D打印技术和流程控制系统而设计，一部分是利用3D打印技术设计的3D模块和固定在其上的油水分离膜实现油样品和标准碱水的充分混合反应再分离；另一部分是利用连接在该3D模块上的pH电极和信号转换装置通过计算机上的流程控制系统实现油品酸值的自动一体化检测。
该油品酸值测定仪一方面利用油水分离膜解决了传统检测方法中油样品和标准碱水分离不充分而导致检测结果不精确的问题，将分析流路中油水混合、分离部分以及检测部分通过3D打印的方式实现检测流路的集成化和设备的微型化；另一方面通过流程控制系统与计算机联用，易于实现自动化、一体化快速检测。
利用该油品酸值测定仪检测油品酸值无需使用指示剂，方法简便，分析速度快，平均样品分析时间为5-6min，灵敏度高且样品检测重现性高，检测的范围广，检出限为0.2mgKOH/g（S/N=3）。
本仪器将3D打印技术开创性地结合流动注射技术、离子选择性电极技术，实现微型化油品酸值检测仪器的设计开发，完全避免了有毒有害有机试剂的使用，绿色环保，准确度高，可以用于现场和在线检测导热油酸值分析。
石油产品酸值测定操作规程
石油产品酸值测定操作规程1 方法概要本方法萃取液抽取试样中的酸性成分，然后用氢氧化钾乙醇溶液(中和液)进行滴定，仪器光感自动判断终点。
2 参考文献2.1 GB 264-83 石油产品酸值测定法2.2 HGSZ205型油酸值自动测定仪使用说明书3 仪器及试剂3.1 仪器3.1.1 HGSZ205型油酸值自动测定仪(仪器使用方法见HGSZ205型油酸值自动测定仪使用说明书)3.2 试剂3.2.1 萃取液3.2.2 中和液(氢氧化钾乙醇溶液，0.05mol/L)3.2.3 碱液(氢氧化钾乙醇溶液，0.5mol/L)3.2.2 无水乙醇，分析纯4 测定步骤4.1实验前准备4.1.1试剂检查察看试剂瓶中试剂液面，确保足够试验需要。
长时间未用，应更换试剂瓶中试剂。
4.1.2管路排空仪器首次投入使用或较长时间搁置后再次投入使用时，必须首先进行管路排空。
打开电源，按任意键进入主操作界面。
打开油杯仓盖，将废液杯放于1#位置。
将光标移至“操作”位置，按“ENTER”键进入操作界面，将光标移至“管路排空”位置，按“ENTER”键进入，按屏幕提示操作。
排空过程中，可打开油仓盖，观察萃取液及中和液是否充满管路，是否从针尖滴下。
若始终无液体滴下，应检查针头是否阻塞，及时更换针头。
管路排空完成时，蜂鸣器响，管路排空完毕。
4.1.3参数设定4.1.3在主操作界面内，将光标移至“设置”位置，按“ENTER”键进入参数设置界面，设定好相应的参数。
4.2油酸值测定4.2.1将光标移至“油样测定”位置，按“ENTER”键进入。
选择所要测量的油杯的位置。
用油杯称取8.4-8.6g油样(轧制油，液压油可用移液管移取10ml),将油杯放于所选择的位置。
将光标移至“开始测试”位置，按“ENTER”键进入。
仪器自动完成测试。
4.2.3蜂鸣器响，信息提示“测试结束”。
仪器显示数值即为实际测定的酸值。
仪器自动打印测定结果。
重复测定至少两次，取两次平行测定结果算术平均值为试样的酸值。

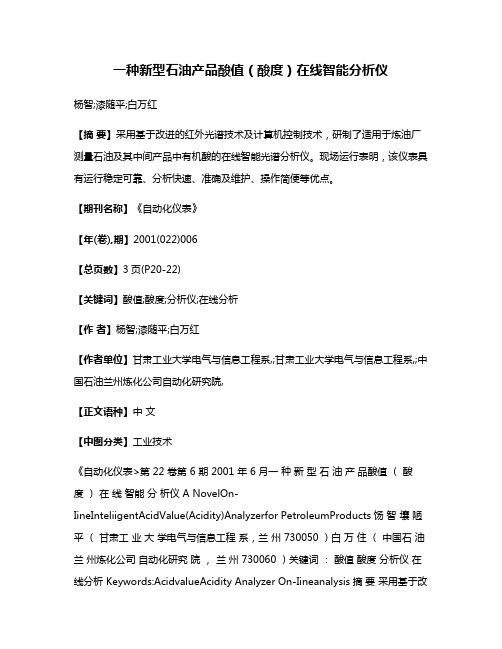

一种新型石油产品酸值(酸度)在线智能分析仪
一种新型石油产品酸值（酸度）在线智能分析仪杨智;漆随平;白万红【摘要】采用基于改进的红外光谱技术及计算机控制技术，研制了适用于炼油厂测量石油及其中间产品中有机酸的在线智能光谱分析仪。
现场运行表明，该仪表具有运行稳定可靠、分析快速、准确及维护、操作简便等优点。
【期刊名称】《自动化仪表》【年(卷),期】2001(022)006【总页数】3页(P20-22)【关键词】酸值;酸度;分析仪;在线分析【作者】杨智;漆随平;白万红【作者单位】甘肃工业大学电气与信息工程系,;甘肃工业大学电气与信息工程系,;中国石油兰州炼化公司自动化研究院,【正文语种】中文【中图分类】工业技术《自动化仪表>第 22 卷第 6 期 2001 年 6 月一种新型石油产品酸值（酸度）在线智能分析仪 A NovelOn-IineInteliigentAcidValue(Acidity)Analyzerfor PetroleumProducts饧智壤陋平（甘肃工业大学电气与信息工程系，兰州 730050 ）白万住（中国石油兰州炼化公司自动化研究院，兰州 730060 ）关键词：酸值酸度分析仪在线分析 Keywords:AcidvalueAcidity Analyzer On-Iineanalysis摘要采用基于改进的红外光谱技术及计算机控制技术，研制了适用于炼油厂测量石油及其中间产品中有机酸的在线智能光谱分析仪。
现场运行表明，该仪表具有运行稳定可靠、分析快速、准确及维护、操作简便等优点。
Abstract By using improved Infraredspectmmtechnology and com- puter controltechnologyanon-line intelligentspectrumanalyzer isde-veloped formeasurementoforganic acid in petroleum products arulin-te,nnediateproducts in oilrefmery.1hefeld opertionshows that theinstrumentfeatursreliable,highspeed,accurateandeaseoperationand maintenance. 0 引言酸值（度）在石油工业中是一非常重要的指标，对油品酸度、酸值的实验室人工测量在相关国家的标准中有相应的试验方法[1'2j。
石油产品酸值的测定
石油产品酸值的测定石油产品酸值的测定一．适用范围该规程适用于石油产品酸值的测定,测定范围0.001～0.500mgKOH/g。
二．酸值中和1克石油产品中的酸性物质，所需要的氢氧化钾质量，称为酸值，以mgKOH/g表示。
三．测定原理用含有乙醇萃取液抽出试样中的酸性成分，然后用含氢氧化钾乙醇的中和液进行滴定，到滴定终点仪器自动识别。
四．实验仪器和试剂1.HGSZ208型全自动酸值测定仪。
2.萃取液：溴百里香草酚蓝-乙醇溶液。
3.中和液：氢氧化钾乙醇溶液。
4.碱液：氢氧化钾乙醇溶液。
5.无水乙醇（分析纯）。
五．HGSZ208型全自动酸值测定仪技术参数1. 工作电压：AC220V±10% 50±5Hz。
2. 工作环境温度：0～40℃。
3. 工作环境湿度：≦75%。
4. 酸值测定范围：0.001～0.500mgKOH/g。
5. 最小分辨率：0.001mgKOH/g。
6. 示值分辨率：范围：（mgKOH/g）重复性：（mgKOH/g）0.00～0.10 ≦0.020.10～0.50 ≦0.05六．键盘操作说明+ 键用于递增更改数值- 键用于递减更改数值↓键用于右移及下移光标↑键用于左移及上移光标ENTER 用以确认所要进行的操作七．准备工作：1. 将萃取液和中和液放入相应位置。
2. 将7号针头安装在萃取液出口处，将4号针头安装在中和液出口处。
3. 萃取液瓶注入200ml萃取液，中和液瓶注入100ml中和液，碱液瓶中注入100ml碱液，按规定连接试剂瓶。
八．测定步骤：1. 用清洁干燥的油杯称取试样8.4～8.6g，对于粘度比较大的油品，可以预先加入10ml石油醚或者甲苯。
2. 打开电源，按任意键进入主界面，在设置界面进行工作参数（是否自动打印、是否自动保存实验结果、日期、时间、油样号、试验员号）的设置，按ENTER 键确认。
3. 在主界面，按ENTER键进入操作界面。
A.管路排空：仪器首次投用或较长时间搁置后再次投用时，须首先进行管路排空操作，将废液杯放入1#位置，然后按屏幕提示操作。
SKS-06型酸值自动测定仪替换手动测试的应用
３采 用 Ｓ Ｓ ０ Ｋ 一 ６型 酸 值 自动测 定 仪 测 试 方 法 的 介绍 时过度 色级 较少 ， 终点清晰 明显容易判断测定结果 误差 小。实践说 该仪器采用 中和法原理 ，用微机控制在常温下 自动完成加 液 、 明 Ｂ Ｔ、 、 Ｂ指示剂测酸值 比碱兰 ６ Ｂ指示剂更接近于 电位滴定法 。 滴定 、 搅拌 、 断滴定终点 ， 判 液晶屏幕 显示测定结果并可用打 印机输 ２ ． ２注意事项 全部过程仅用 ８分钟。 特制 的试剂瓶盛装 萃取液和 中和液 ， 用 试 ２２１ ．． 手动测定 酸值 时所 用的无水 乙醇不应含醛 ，否则 配置 出 出， 剂在使用过程 中不与空气接触 ， 避免 了溶剂挥发 和空气 中的二氧化 的氢氧化钾 乙醇溶液易变黄 、 变坏 。 无水乙醇应呈微酸． 眭为好 ， 否则 碳的影响。使用者不用手接触溶剂 ， 减少 了有机溶剂和化学药品对 乙醇 空 白无 法测 出 ， 且 做 出的 数 值 偏 低 。 而 人体的危 害 ， 该仪器操作简单 、 无须加热 ， 采用光 电检测判断滴定终 ２２２在测定油 品酸值 时规定 两次煮沸 ５分 钟 ， 趁热滴定 ， ．． 并 滴 视 同一 定 时间不超过 ３ 分钟 ， 因为这样有利于将油 品中的酸性组分 充分抽 点从而避免 了人 为的操作 、 觉误差等造成测试结果 的偏 差 ， 油样 重复性很高 。 几乎对环境条件没有任何要求 ， 只须判断准终点 ， 提 出 ， 驱除二氧化碳 对酸值 的影响 ， 可 防止冷却后有 二氧化碳 回溶 读 准数据就可 以得到精密度很好 的测定结果 。 而且每次可 以选择测 使测试结果偏高 。 ～ ２２３在酸值滴定终点 附近应 缓慢加入碱液 ，在估计差一两滴 定一个试样或连续测定 ２ ６个试样。 ．． ４使 用 Ｓ Ｓ ０ Ｋ 一 ６型酸值 自动测定仪注意事项 达到终点时改为半滴滴加 ， 以减少误差。 ４１ ． 使用前必须进行 中和液排气和萃取液排气 ２２ ．． ４在加热煮沸 乙醇时应注意温度不可过高 。
SYD-264石油产品酸度酸值试验器
SYD-264型石油产品酸值、酸度试验器使用说明书目录一、用途及适用范围 (2)二、主要技术规格及参数 (2)三、主要结构图 (2)四、安装、使用及注意事项 (3)五、仪器的成套及技术文件 (4)附录：0.05当量浓度KOH乙醇溶液配置及标定 (4)本仪器为精密测试仪器，使用前请务必详阅使用说明书，谨慎操作！附录：0.05当量浓度KOH乙醇溶液配置及标定一、当量浓度的概念溶液的浓度用1升溶液中所含溶质的克当量数（gram-equivalent number）来表示的叫当量浓度，用N表示。
当量浓度=溶质的克当量数/溶液体积（升）克当量数=质量/克当量克当量（gram-equivalent weight）实际上是指物质的基本摩尔单元的摩尔质量。
当量=原子量/化合价，若原子量采用克原子量时，则当量就成为克当量。
克原子量就是现在常说的原子量。
以KOH（氢氧化钾）为例，碱的当量＝碱的分子量/碱分子中所含氢氧根数。
即1N=1mol/L。
OH-：1mol/L的KOH就是1N（KOH分子量为56）。
二、配置方法按国标GB/T264石油产品酸值测定法标准配制0.05N的1升氢氧化钾乙醇溶液操作步骤如下：1、用万分之一分析天平精确称量4克分析纯KOH,保留小数点后4位。
氢氧化钾固体不可直接放在托盘上，也不可放在纸上称量，要放在小烧杯中称量。
2、在称量氢氧化钾的烧杯中直接加少量（约5ml）蒸馏水溶解。
3、冷却至室温,用乙醇（95%分析纯）稀释。
4、选取并检查1L的容量瓶是否漏水（若没有容量瓶也可以用烧杯等代替）。
用玻璃棒将稀释液引流到容量瓶内。
在使用容量瓶过程中，手应该拿在容量瓶瓶颈以上，避免造成瓶内液体受热体积膨胀，造成读数不准确。
玻璃棒引流应该放在刻度线以下（见图1），避免一部分溶液留在刻度线以上。
注意：转移过程中有液体溅出，浓度偏小；溶液留在刻度线以上造成浓度偏小。
5、用乙醇洗涤烧杯和玻璃棒2～3次，转移到容量瓶中，每次洗涤用量不要过多。
石油产品酸值测定操作规程【精华】1
自动酸值测定仪操作规程目的：为规范自动酸值测定仪的正确操作，便于操作人员的使用，制定本规程。
适用范围：本规程适用于877 Titrino plus型自动酸值测定仪的实际操作。
一、仪器使用标准条件1、环境温度：+25±3 ℃使用范围：+5～+45 ℃（空气湿度最大为85%）储存：-20～+60 ℃运输：-40～+60 ℃2、相对湿度：≤60 %3、运行温度状态：仪器至少已运行30分钟4、数据的有效性：调整后5、电极管内溶液：氯化锂的乙醇饱和溶液二、主要技术参数1、测量范围：-1200～1200 mV2、分辨率：0.1 mV3、测量精确度：±0.2 mV三、键盘中各键的含义1、：保存此次的修改并返回上一级菜单；2、：手工停止正在测定的滴定过程；打开电源（按一下）、关闭电源（长按）；3、：开始执行测定或者选定的功能；4、：进入选中（光标所在）的菜单；确定输入的数据；5、：将光标向上下左右移动；四、操作步骤（一）、空白样和油样的测定：1、开机：按键一下，正常开机。
2、空白样的测定：开机后，出现页面，点击，进入主界面，按，将光标移向第二行Method（方法），点击，进入界面，按，将光标移向TAN-KB（空白样），点击，进入界面。
滴定管和电极管用乙醇冲洗，将空白样品放到搅拌器上，插入滴定管和电极管，点击，等待，测定停止后，出现界面，显示空白样消耗的标液体积。
仪器自动记忆此数值。
空白样测定完毕，点击，直到出现主界面，准备测定油样。
3、油样酸值的测定：滴定管和电极管用乙醇冲洗，将油样放到搅拌器上，插入滴定管和电极管。
在主界面下，按，将光标移向第二行Method（方法），点击，进入界面，按，将光标移向High-TAN（高浓度）或Low-TAN（低浓度），点击，进入界面（以高浓度为例），按，将光标移向Sample size（样品量），点击，进入界面。
在小键盘处输入油样的质量，【也可以用、、、、键在页面中第三行的数字中选择输入】。
全自动酸值测定仪使用说明书
目录一、概述 (1)二、技术指标 (1)三、仪器组成 (2)四、使用方法 (2)五、注意事项 (5)六、联系方式 (6)一概述本仪器是用于测定变压器油、汽轮机油的酸值的测定。
本仪器符合GB/T 264－83标准，仪器采用液晶大屏幕显示、中文菜单、无标识按键、自动测定、自动打印、试验过程实现微机自动化，操作直观简单。
可以满足石油炼油厂、发供电厂和科研单位的需要，是油品分析、质量检验必备的仪器之一。
二技术指标电源电压： AC220V±10％ 50Hz；最大功耗：﹤100W；测量范围：0.001～0.999 mgKOH/g ；分辨率：0.001 mgKOH/g；测量精度：酸值＜0.1时±0.01 mgKOH/g；酸值≥0.1时±0.05 mgKOH/g；重复性：0.04 mgKOH/g环境温度：10℃～40℃相对湿度：＜85％三仪器组成石油产品酸值自动测定仪由两部分组成，即检测部分和电气控制部分。
检测部分有杯台、萃取与中和液喷嘴以及光电检测器件组成，搅拌器采用磁力搅拌方式；控制部分由液晶大屏幕显示系统及微电脑主机板组成。
四使用方法1、仪器试验前，首先检查仪器外观有无损坏，插件是否插好，方可通电检查。
2、打开电源开关，显示开机界面[1]，液晶屏幕显示“欢迎使用微机酸值自动测定仪。
”开机界面[1]历史数据键：按下此键进入查询界面，此界面显示最近6次试验测试的有关信息，可以查阅或打印。
按“确定退出”键返回开机界面。
按“进入”键进入参数设定界面[2]参数设定界面[2]3、参数设定：进入设置界面后可通过按功能按键，进行试验参数的设置。
设置界面的光标项是参数设置的定位指示，光标左右移动到哪位数值时，才可以通过数值增减按键设定该位试验参数。
中和液体浓度为定值[0.036],不可修改。
按时钟设定键进入时间设定项，时钟设定完毕，按确定退出键，试验进入排气界面[3]排气界面[3]4、排气操作：在仪器液体输入管路中如果存有气体，将造成输入液体的不准确，影响测试精确度。
石油酸值测定仪操作指南说明书
石油酸值测定仪操作指南说明书一、简介石油酸值测定仪是一种常用于石油产品中酸度测定的仪器。
本说明书将详细介绍该仪器的操作方法和注意事项，以帮助用户正确、高效地使用该仪器。
二、仪器准备1. 确保仪器处于稳定的工作环境，无强电磁干扰；2. 仪器电源接入并打开电源开关；3. 检查仪器的仪表和连接线是否完好无损；4. 确认所需试剂和标准溶液是否齐全；5. 将仪器与计算机或打印机连接，确保正常通信。
三、操作步骤1. 打开仪器主机电源，待系统自检完成后，仪器即可进入正常工作状态；2. 在仪器的控制面板上选择所需的测定方法，并输入样品编号；3. 向仪器的试剂仓中加入适量试剂，根据试剂的种类和使用说明进行操作，注意遵循安全规范；4. 打开试样室，将待测样品（石油）注入样品台中；5. 启动仪器，开始自动或半自动测定过程；6. 测定完成后，仪器将给出测定结果，并自动打印或显示在屏幕上。
四、注意事项1. 操作过程中需穿戴好防护装备，避免试剂对人的伤害；2. 严格按照试剂的使用说明和安全操作规程进行操作；3. 避免样品与试剂的交叉污染，使用无水洗瓶清洗仪器；4. 操作时应保持环境相对稳定，避免强光直射或电磁干扰；5. 操作前应对仪器进行校验和验证，确保仪器的正常运行；6. 操作结束后，关闭仪器电源，并及时清洁和维护仪器。
五、故障排除1. 仪器无法启动：检查电源线是否插紧，电源开关是否打开，保险丝是否烧断；2. 测定结果异常：检查试剂是否过期，是否正确存储；检查仪器和连接线是否正常；重新校验仪器。
六、保养和维护1. 按时更换试剂和标准溶液，避免使用过期试剂；2. 定期对仪器进行清洁和维护，保证仪器外观干净整洁；3. 严格按照仪器的保养和维护手册进行操作；4. 如有异常情况或仪器故障，及时联系售后服务人员进行处理。
七、安全提示1. 操作过程中务必佩戴防护手套和护目镜，防止试剂溅入眼睛或接触皮肤；2. 切勿将试剂和溶液倒入其他容器中，以免误食或误用；3. 所有试剂、标准溶液和废液应妥善存放和处理，避免对环境造成污染；4. 未经专业培训和授权的人员禁止操作该仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RTSZ-II型石油产品酸值全自动测定仪是根据GB/T264-83标准研制生产的, 适用于检测变压器油，汽轮机油及抗燃油等样品的酸值分析测量。
该产品通过机械、光学以及电子等技术的综合运用，采用先进的微处理器，能够自动实现多样品切换、滴定、判断滴定终点、打印测量结果等功能，该系统稳定可靠，自动化程度高。
可广泛运用于电力、化工、环保等领域。
RTSZ-II石油产品酸值自动测定仪产品特性
✧采用蠕动泵计量技术，萃取液与中和液由蠕动泵控制加入，计量精度高；
✧颜色传感器配合检测滴定终点，结束条件判断可靠；
✧六个测试杯，一次可测定六个样品；
✧无需废液杯；
✧采用酸萃取法与中和滴定法相结合的检测方式；
✧320×240点阵液晶液晶显示，无标识按键；
✧带时间标记的历史记录，最多可存储500个；
✧内置高速热敏式微型打印机，打印美观、快捷；
✧配有标准RC232接口，可与计算机连接，便于处理试验数据；
✧可实现全中文/全英文界面显示
RTSZ-II石油产品酸值自动测定仪产品参数
1.准确度: 酸值在0.001～0.1000mgKOH/g之间±0.002mgKOH/g
酸值在0.1000～0.5000mgKOH/g之间示值的±5%
2.测量范围: 0.0001～0.5000mgKOH/g
3.分辨率: 0.0001mgKOH/g
4.重复性: 0.002mgKOH/g
5.电源电压：AC220V±20% 50HZ±10%
6.适用环境温度: 5℃～40℃
7.适用环境湿度: ≤85% RH
8.外形尺寸：420×270×260（mm）
9.l 重量：约9kg
RTSZ-II石油产品酸值自动测定仪的产品信息，欢迎来电咨询。
