沥青混凝土路面冷再生技术
沥青路面就地冷再生技术
沥青路面就地冷再生技术汇报人：日期:CATALOGUE 目录•绪论•沥青路面就地冷再生技术的原理与工艺•沥青路面就地冷再生技术的优势与应用范围•工程案例与实践经验分享•结论与展望绪论01 CATALOGUE技术定义沥青路面就地冷再生技术是一种对损坏的沥青路面进行现场再生修复的方法，不需移除原有路面材料，通过添加再生剂、新沥青等材料，经过拌和、压实等工序，实现路面再生利用。
技术优势该技术能显著节省材料、运输等成本，减少环境破坏，同时缩短施工周期，提高路面维修效率。
沥青路面就地冷再生技术的定义随着交通基础设施建设的快速发展，沥青路面的维修和更新需求日益增长，传统维修方法成本高、周期长，难以满足实际需求。
背景沥青路面就地冷再生技术的研发与应用，为路面维修提供了新的解决方案，有助于推动交通基础设施建设的可持续发展。
意义技术发展的背景与意义内容本讲座将详细介绍沥青路面就地冷再生技术的原理、工艺流程、材料要求、质量控制等方面的内容。
目标通过本讲座的学习，听众应能充分了解沥青路面就地冷再生技术的特点、优势及应用前景，掌握相关技术要点，为实际工程应用打下基础。
本讲座的内容与目标沥青路面就地冷再生技术的原理与工艺02CATALOGUE技术原理再生利用01沥青路面就地冷再生技术通过机械化手段，将原有沥青路面材料就地破碎、翻挖、加入再生剂或新沥青材料，并进行拌和、摊铺、压实等工序，从而实现对旧沥青路面的再生利用。
节能环保02该技术可以充分利用原有路面材料，减少新材料的开采和生产，从而节约资源、减少能源消耗，同时减少废弃物的排放，保护环境。
提高路面性能03通过添加再生剂或新沥青材料，可以改善原有路面材料的性能，提高再生后路面的承载能力、抗裂性能、抗水损害能力等。
0102路面破碎使用专用机械设备对原有沥青路面进行破碎，破碎后的路面材料应达到一定粒度要求。
材料翻挖将破碎后的路面材料翻挖出来，并进行初步的筛分和分类，去除其中的杂质和不合格材料。
沥青路面冷再生技术在施工中的应用

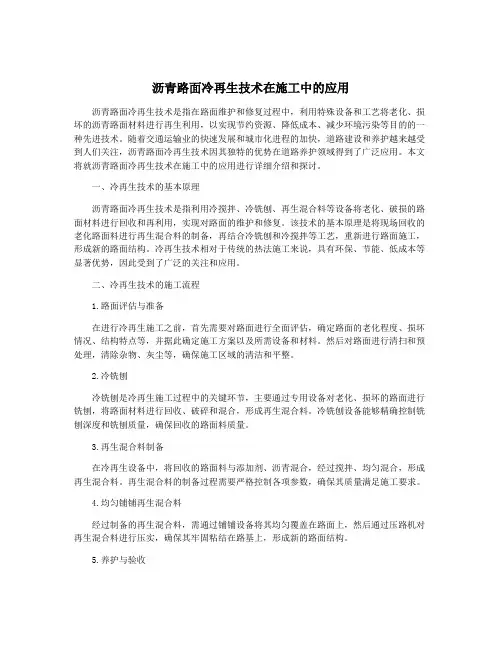

沥青路面冷再生技术在施工中的应用沥青路面冷再生技术是指在路面维护和修复过程中，利用特殊设备和工艺将老化、损坏的沥青路面材料进行再生利用，以实现节约资源、降低成本、减少环境污染等目的的一种先进技术。
随着交通运输业的快速发展和城市化进程的加快，道路建设和养护越来越受到人们关注，沥青路面冷再生技术因其独特的优势在道路养护领域得到了广泛应用。
本文将就沥青路面冷再生技术在施工中的应用进行详细介绍和探讨。
一、冷再生技术的基本原理沥青路面冷再生技术是指利用冷搅拌、冷铣刨、再生混合料等设备将老化、破损的路面材料进行回收和再利用，实现对路面的维护和修复。
该技术的基本原理是将现场回收的老化路面料进行再生混合料的制备，再结合冷铣刨和冷搅拌等工艺，重新进行路面施工，形成新的路面结构。
冷再生技术相对于传统的热法施工来说，具有环保、节能、低成本等显著优势，因此受到了广泛的关注和应用。
二、冷再生技术的施工流程1.路面评估与准备在进行冷再生施工之前，首先需要对路面进行全面评估，确定路面的老化程度、损坏情况、结构特点等，并据此确定施工方案以及所需设备和材料。
然后对路面进行清扫和预处理，清除杂物、灰尘等，确保施工区域的清洁和平整。
2.冷铣刨冷铣刨是冷再生施工过程中的关键环节，主要通过专用设备对老化、损坏的路面进行铣刨，将路面材料进行回收、破碎和混合，形成再生混合料。
冷铣刨设备能够精确控制铣刨深度和铣刨质量，确保回收的路面料质量。
3.再生混合料制备在冷再生设备中，将回收的路面料与添加剂、沥青混合，经过搅拌、均匀混合，形成再生混合料。
再生混合料的制备过程需要严格控制各项参数，确保其质量满足施工要求。
4.均匀铺铺再生混合料经过制备的再生混合料，需通过铺铺设备将其均匀覆盖在路面上，然后通过压路机对再生混合料进行压实，确保其牢固粘结在路基上，形成新的路面结构。
5.养护与验收经过再生混合料施工后，需要进行养护，确保路面料的充分固化和粘结。
同时还需要进行施工质量验收，检测路面的平整度、密实度、质量等，确保冷再生施工的质量和效果。
沥青冷再生
沥青再生技术是指对不能满足路面使用 要求的沥青混凝土废料通过各种措施进行 处理后重新利用的技术，包括对旧沥青混 凝土路面进行翻挖、破碎、筛分，再与新 集料、新沥青、再生剂（必要时）重新混 合，形成具有预期路用性能的混合料，并 重新铺筑成路面的各种结构层（包括面层 和基层） ，它基本适用于各种沥青路面的 修筑，其使用效果与新沥青混合料相当或 接近。
泡沫沥青及乳化沥青混合料性能的影响因素
级配
100 90 80 70
通过率(%)
60 50 40 30 20 10 0 0.075 0.3 2.36 4.75 我国现行规范乳化沥青混合料级配下限 我国现行规范乳化沥青混合料级配上限 我国现行规范泡沫沥青混合料级配下限 我国现行规范泡沫沥青混合料级配上限 9.5 13.2 16 19 26.5
我国现行规范对矿粉含量的规定：泡沫沥青混合料中矿粉含量应在 6~20%之间，而乳化沥青混合料的矿粉含量在1~7%之间。
拌和用水量
沥青用量
水泥用量
水泥是影响冷再生混合料路用性能的关键因 素，在混合料中起到矿粉和改性剂的作用，它的 分散程度对RAP的稳定效果有显著影响。水泥使 混合料的早期强度、水稳性及最终强度有较大幅 度提高。 加入过多的水泥，不但经济上不合理，而且 容易增加混合料的脆性，使其容易开裂。因此， 我国冷再生混合料常用的水泥用量在1~2%之间。
三种常用冷再生稳定剂的优缺点比较
泡沫沥青发泡原理
目前一般采用膨胀率（发泡体积倍数）和 半衰期两个指标来衡量沥青的发泡效果。
乳化沥青乳化原理
胶体磨其主要工作原理是：流动态的热沥青在离 心力的作用下，在高速相对运动下的定子与转子 之间强制通过，受到剪切、磨擦及高频震动作用， 分散成粒径约为2~5μm的沥青微滴。
沥青路面就地冷再生技术分析
沥青路面就地冷再生技术分析
沥青路面就地冷再生技术是指利用专用回收机械，将既有沥青混凝土路面表层进行细碎和加热，同时与新的沥青料拌合再铺设为新的路面的技术。
相比传统的沥青路面修复方法，该技术可以极大地减少对环境的负面影响，并且可以节约材料和时间成本。
1. 旧路面破碎：回收机械对旧路面进行粉碎与磨细，将其分解成较小的颗粒以便于稍后的处理。
2. 分选筛选：通过不同粒级之间的筛子进行筛分，将所需要的颗粒分类出来进行后续再生加工。
3. 材料加料：将新的用于再生的沥青材料，矿物填料加入和旧料混合，在回收机械加热磨搅2-3圈，加热后的混料即可再生使用。
4. 冷再生铺装：将经过破碎加工的再生沥青混凝土材料回铺到既有路面上，通过压路机进行压实，最终形成新的路面。
通过沥青路面就地冷再生技术，可以实现既有路面的再生利用，遵循了绿色低碳、环保节能的理念。
同时，与传统更换路面的方式相比，它减少了浪费破碎的旧路面的资源，也减少了处理旧路面所需要的资源，从而降低了成本。
此外，该技术还能够迅速解决路面填补和道路的养护问题，不仅对整个交通环境有很好的推进作用，而且用户体验更好，减轻驾驶员驾驶车辆时的颠簸感，提高路面的舒适性。
但要注意的是，沥青路面就地冷再生技术也存在一定的难点，例如需要对旧路面进行调查评估，确保其质量符合要求；需要对材料进行筛选，以确保所使用的较小颗粒材料性能可以与较大颗粒材料相适应；还需要在街道交通繁忙的时间段选择修建，以避免对交通的影响。
总的来说，沥青路面就地冷再生技术可以为城市交通环境的改善做出贡献，带来一定的经济效益。
增加对这种技术的研究，并推广使用，能够更好地为城市的可持续性发展贡献自己的力量。
沥青路面冷再生资料

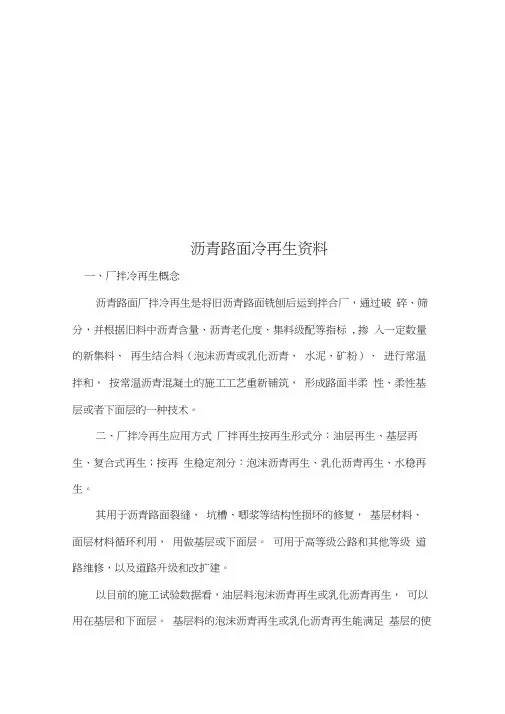

沥青路面冷再生资料一、厂拌冷再生概念沥青路面厂拌冷再生是将旧沥青路面铣刨后运到拌合厂，通过破碎、筛分，并根据旧料中沥青含量、沥青老化度、集料级配等指标, 掺入一定数量的新集料、再生结合料（泡沫沥青或乳化沥青、水泥、矿粉）、进行常温拌和，按常温沥青混凝土的施工工艺重新铺筑，形成路面半柔性、柔性基层或者下面层的一种技术。
二、厂拌冷再生应用方式厂拌再生按再生形式分：油层再生、基层再生、复合式再生；按再生稳定剂分：泡沫沥青再生、乳化沥青再生、水稳再生。
其用于沥青路面裂缝、坑槽、唧浆等结构性损坏的修复，基层材料、面层材料循环利用，用做基层或下面层。
可用于高等级公路和其他等级道路维修，以及道路升级和改扩建。
以目前的施工试验数据看，油层料泡沫沥青再生或乳化沥青再生，可以用在基层和下面层。
基层料的泡沫沥青再生或乳化沥青再生能满足基层的使用要求。
二级以下公路可以把应用层面提高一个层次。
三、厂拌冷再生设备研发由于发泡技术的因素，目前国内乳化沥青冷再生应用较多，泡沫沥青冷再生设备主要是维特根提供，由于设备价格和生产能力等因素的影响，泡沫沥青冷再生应用较少。
我们用了半年时间，于2010 年 2 月研制了一台试验用沥青发泡机，操控性与发泡质量均优于进口机，填补了沥青发泡设备的国家空白。
在此基础上，去年6 月份制造了一套沥青发泡系统，配合发泡技术的特点，对拌和站进行了必要的改造。
同时制作了一套乳化沥青喷洒计量系统，加装在同一套拌和站上。
通过施工使用，泡沫、乳化两套系统工作稳定，计量准确，拌合均匀。
本套厂拌再生设备的特点：特点一，生产能力大、效率高。
本套再生设备生产能力600t 左右/h，大大加快施工进度，缩短工期方面优势明显；特点二，拌合质量好，多级筛分，级配细化， 6 个料仓可同时添加新料和旧料。
对铣刨回收的旧料进行筛分，旧料经筛网过筛后分成3-4 种规格的料，分开堆放存储。
设备配有六个冷料仓，根据生产配比细分添加新料和旧料，保证了再生混合料级配，提高了再生混合料质量及路用性能；特点三，配备水泥、矿粉两套系统，两个过渡仓。
简述旧沥青砼路面现场冷再生技术

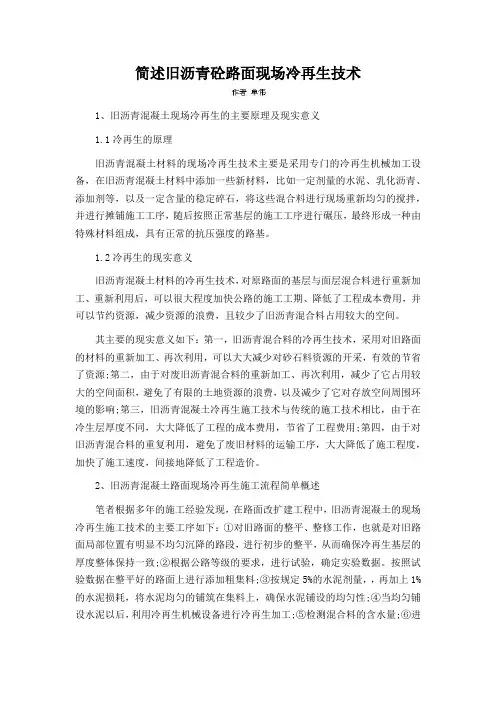

简述旧沥青砼路面现场冷再生技术1、旧沥青混凝土现场冷再生的主要原理及现实意义1.1冷再生的原理旧沥青混凝土材料的现场冷再生技术主要是采用专门的冷再生机械加工设备，在旧沥青混凝土材料中添加一些新材料，比如一定剂量的水泥、乳化沥青、添加剂等，以及一定含量的稳定碎石，将这些混合料进行现场重新均匀的搅拌，并进行摊铺施工工序，随后按照正常基层的施工工序进行碾压，最终形成一种由特殊材料组成，具有正常的抗压强度的路基。
1.2冷再生的现实意义旧沥青混凝土材料的冷再生技术，对原路面的基层与面层混合料进行重新加工、重新利用后，可以很大程度加快公路的施工工期、降低了工程成本费用，并可以节约资源，减少资源的浪费，且较少了旧沥青混合料占用较大的空间。
其主要的现实意义如下：第一，旧沥青混合料的冷再生技术，采用对旧路面的材料的重新加工、再次利用，可以大大减少对砂石料资源的开采，有效的节省了资源;第二，由于对废旧沥青混合料的重新加工、再次利用，减少了它占用较大的空间面积，避免了有限的土地资源的浪费，以及减少了它对存放空间周围环境的影响;第三，旧沥青混凝土冷再生施工技术与传统的施工技术相比，由于在冷生层厚度不同，大大降低了工程的成本费用，节省了工程费用;第四，由于对旧沥青混合料的重复利用，避免了废旧材料的运输工序，大大降低了施工程度，加快了施工速度，间接地降低了工程造价。
2、旧沥青混凝土路面现场冷再生施工流程简单概述笔者根据多年的施工经验发现，在路面改扩建工程中，旧沥青混凝土的现场冷再生施工技术的主要工序如下：①对旧路面的整平、整修工作，也就是对旧路面局部位置有明显不均匀沉降的路段，进行初步的整平，从而确保冷再生基层的厚度整体保持一致;②根据公路等级的要求，进行试验，确定实验数据。
按照试验数据在整平好的路面上进行添加粗集料;③按规定5%的水泥剂量，，再加上1%的水泥损耗，将水泥均匀的铺筑在集料上，确保水泥铺设的均匀性;④当均匀铺设水泥以后，利用冷再生机械设备进行冷再生加工;⑤检测混合料的含水量;⑥进行第二次均匀拌和;⑦进行整平，机械辗压，达到设计的压实度;⑧合理的养护措施。
沥青混凝土路面冷再生施工技术要求
沥青混凝土路面冷再生施工技术要求一、冷再生机施工工艺流程二、施工要点1、施工准备⑴旧路结构状况调查沥青混凝土旧路路面冷再生是利用旧路沥青混凝土及上基层（石灰土）经破碎加入水泥均匀拌和，在最佳含水量条件下碾压获得的半刚性结构。
1）对旧路进行弯沉检测，每车道每公里40~50个点，详细了解旧路承载能力。
2）对旧路结构材料进行现场冷再生机破碎取样，确定旧路沥青层的厚度、基层材料及基层厚度等，掌握结构强度；在实验室做级配和配合比试验并确定不同配合比的最大干密度（重型击实）和最佳含水量，取点频率每1000米取三点。
3）对旧路结构材料进行土质分析后，确定添加剂为强度等级为32.5级路用普通硅酸盐水泥。
⑵机具准备工程开工前，应保证设备机具完好并满足施工需要1）冷再生机；2）平地机；3）洒水车；4）运送水泥汽车；6）振动压路机、胶轮压路机、三轮压路机；7）推土机；⑶材料要求1）经破碎旧路面沥混凝土面层及上基层获得的混合料作为冷再生结构的骨料及填充料，大于5mm的骨料含量应在40~75%之间，否则应采取增加骨料或填充料的措施。
2）水泥：采用强度等级32.5级的路用普通硅酸盐水泥，初凝时间4小时以上和终凝时间较长（宜在6小时以上）的水泥，建议采用缓凝“海工牌”。
3）水：采用不含有害物质或饮用水。
⑷级配和配合比1）对取好的混合料由实验人员编号后筛分，确认混合料的实际级配，参考试验级配如下表：2）抗压强度：根据级配对每一编号试块在实验室按含水泥量5%、6%、7%（重量比）试配获取三种水泥含量的最大干密度和最佳含水量，并在规定温度下，试件保湿养生6天，浸水24小时后，按《公路工程无机结合料稳定材料试验规程》进行无侧限抗压强度试验获取7天标准抗压强度，根据试验结果最终确定设计添加水泥量。
2、施工程序⑴路面清理冷再生施工前应对旧路路面实施清理，清除路面垃圾、拆除旧路侧石，由测量人员根据设计要求进行高程测量标线，确保规定铣刨宽度及深度。
沥青混凝土路面冷再生技术
沥青混凝土路面冷再生技术1就地冷再生技术的适用范围深层复拌和路面面层再生技术是沥青路面面层就地冷再生工艺的两大类型，对于没有受损的道路排水设施或者是符合承载强度要求的路面结构层可以采用路面就地冷再生技术。
路面就地冷再生技术的应用条件是处于6－13mm内的路面厚度。
概括地说，下面的情形都可以运用该技术：较大的温差损坏、逐渐老化的沥青路面、因过度疲劳与反射裂缝而导致的路面开裂;沥青路面由粗糙材料或者是挤压、流动的沥青混合料组成的，因车辙而只是路面结构扭曲;粘结力降低的结构层间、泛油、断裂等导致的路面损坏。
道路稳定层的翻新工程则采用深层复拌就地冷技术。
两者相比较而言，深层复拌再生技术的优势就是可以运用于10－30cm的拌合深度，甚至在处理土基层很稳定时可以达到40cm，可以完全达到道路深层的再生变更目的。
2就地冷再生技术在沥青混凝土路面中的具体应用2．1进行路面清理进行冷再生工程以前，必须将建设道路上妨碍工程建设的杂物打扫干净，确保施工路段的清洁。
另外还必须按照施工规划标准测量高程，保证施工宽度。
在工程建设之前必须将施工路段的两头交通封闭，严禁任何非施工车辆加入施工现场。
2．2进行水泥摊铺必须按照施工规划将单位面积的水泥摊铺量计算出来，保证水泥用量和单位面积混合料的用量。
在施工现场长产采取人工打格计量的措施卸水泥，然后将其进行平均摊铺。
2．3材料破碎和级配控制为了确保混合料在破碎后均匀，必须对冷再生机的铣刨效率进行限制，通常将其限制在6—8m/min最好。
假如路面破碎水平过于要紧，能够将铣刨效率适当的减小。
在进行铣刨的时候，必须对效率以及深度随时检测，确保混合料级配的标准性。
2．4机械拌和第一应按照工地的具体现象，保证标准的施工段长度。
拌和的时候操作员必须经常留心保证行驶路线的顺直，同时确保各幅间起码搭接30cm。
拌和的时候进行洒水时一定要注意，随时测量混合料的含水情况，保证冷再生混合料的含水情况在最优含水率左右徘徊，以符合水泥水化的需求，并且弥补在进行碾压的时候含水量率的减少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混凝土路面冷再生技术
1就地冷再生技术的适用范围
深层复拌和路面面层再生技术是沥青路面面层就地冷再生工艺的两大类型，对于没有受损的道路排水设施或者是符合承载强度要求的路面结构层可以采用路面就地冷再生技术。
路面就地冷再生技术的应用条件是处于6－13mm内的路面厚度。
概括地说，下面的情形都可以运用该技术：较大的温差损坏、逐渐老化的沥青路面、因过度疲劳与反射裂缝而导致的路面开裂;沥青路面由粗糙材料或者是挤压、流动的沥青混合料组成的，因车辙而只是路面结构扭曲;粘结力降低的结构层间、泛油、断裂等导致的路面损坏。
道路稳定层的翻新工程则采用深层复拌就地冷技术。
两者相比较而言，深层复拌再生技术的优势就是可以运用于10－30cm的拌合深度，甚至在处理土基层很稳定时可以达到40cm，可以完全达到道路深层的再生变更目的。
2就地冷再生技术在沥青混凝土路面中的具体应用
2．1进行路面清理进行冷再生工程以前，必须将建设道路上妨碍工程建设的杂物打扫干净，确保施工路段的清洁。
另外还必须按照施工规划标准测量高程，保证施工宽度。
在工程建设之前必须将施工路段的两头交通封闭，严禁任何非施工车辆加入施工现场。
2．2进行水泥摊铺必须按照施工规划将单位面积的水泥摊铺量计算出来，保证水泥用量和单位面积混合料的用量。
在施工现场长产采取人工打格计量的措施卸水泥，然后将其进行平均摊铺。
2．3材料破碎和级配控制为了确保混合料在破碎后均匀，必须对冷再生机的铣刨效率进行限制，通常将其限制在6—8m/min最好。
假如路面破碎水平过于要紧，能够将铣刨效率适当的减小。
在进行铣刨的时候，必须对效率以及深度随时检测，确保混合料级配的标准性。
2．4机械拌和第一应按照工地的具体现象，保证标准的施工段长度。
拌和的时候操作员必须经常留心保证行驶路线的顺直，同时确保各幅
间起码搭接30cm。
拌和的时候进行洒水时一定要注意，随时测量混合
料的含水情况，保证冷再生混合料的含水情况在最优含水率左右徘徊，以符合水泥水化的需求，并且弥补在进行碾压的时候含水量率的减少。
2．5找平和碾压混合料拌和成功后，先用压路机静压1－2遍，随后
运用找平以保证基层的平整情况、纵坡度、横坡度都符合设计规范。
找平工作结束后，用振动压路机先静压1－2遍随后再振动4－5遍一
直到符合设计压实度。
碾压时要尤其留心错轴宽度，由路两侧向路中
心顺序碾压。
2．6接缝处理和养生施工过程中要做好前后搭接工作，不要对前后两段相邻间的两米到三米进行碾压，在下一段施工时再重新拌和该段的
水泥，保证前后施工段的链接质量。
在对沥青路面进行养生过程中，
为防止顶面干燥，要加强对冷再生层的淋水养护工作。
2．7在工程施工的过程中针对就地冷再生的问题
2．7.1碾压含水量和碾压遍数以及碾压的速度控制问题在进行碾压的时候需要非常严谨的控制碾压的速度以及数量。
在进行碾压的时候需
要仔细的注意再生混合料中存在的含水率，如果含水率过小或者是过
大不仅仅会影响到混合物料中的强度以及密度，同时还会增加再生的
混合物料干缩性能问题，造成结构层的裂缝。
而在碾压过程结束之后，就会进行养生，而养生的时间都是在七天左右。
2.7.2选择稳定剂的问题在工程施工的过程中需要采用的水泥，就需
要尽可能的引用缓凝型的水泥，用它来以保证工作效率以及工程的施
工进度，而在再生的过程中还需要仔细的控制水泥的使用量，而且必
须保证水泥的使用量不能太大。
3就地冷再生技术优势
和以前的维修路面的技术手段相比的就地冷再生技术，就地冷再生技
术就比较占有优势，拥有很多优点。
首先，在冷再生技术的投入资金
成本不高，并不要求太贵的机器设备来进行工作，为公路的更好使用
提供了基础。
其次，冷再生技术拥有比较快的工作进程，可以利用最短的时间做最多的事情，可以将公路修好并且可以利用。
并且对桥涵产生的负面作用不大，也不用增高路段。
最后，冷再生技术还具有保护环境的作用，最大限度的保护环境不被污染，尤其是无用的材料产生的污染。
4结束语
伴随着经济社会可持续发展，在公路构建与其发展过程中，应用沥青路面就地冷再生技术越来越受人们的关注和喜爱，应用路面就地冷再生技术不仅可以促进环境节约性的建立，还是我国的公路建设创造更多的经济与社会效益，其路面就地冷再生技术可持续发展在公路构建过程中具有重要的意义。
沥青混凝土路面冷再生技术。
