第八章 经编机的成圈机件与成圈过
舌针经编机
钩针经编机
槽针经编机
第三次作业
1.槽针、舌针、钩针经编机的成圈机件分别有哪些？ 2.比较槽针、舌针、钩针经编机沉降片的形状及作用？ 3.槽针经编机为什么可以实现高速？ 4.钩针经编机在退圈时，为什么钩针要分两次上升？ 5.在钩针经编机中，压板的压针时间过早或过迟，编织过程 中会出现什么问题？
第八章
经编机的成圈机件与成圈过程
第一节
舌针经编机的成圈 机件与成圈过程
一、成圈机件
1.舌针：舌针垫纱范围 较大．一般将数枚舌 针一组浇铸在1英寸或 2英寸的合金座上．
2.栅状脱圈板：作为搁持 面，辅助脱圈，并保持
织针间距．
3.导纱针：数枚导纱针浇 铸成1英寸或2英寸的针 块，用于引导纱线。
4. 防针舌自闭钢丝：防止 针舌自动关闭而造成漏 针．
二、槽针的成圈过程
特利柯脱型经编机机件配置
拉舍尔经编机成圈机件配置
三、成圈机件的运动配合
三种织针的主要工艺特性对比
钩针 舌针 槽针
动程
编织张力变化 织针结构 原料适应性
中
较大 简单 差
大
大 复杂 中
小
小 结构合理 好
速度
中
慢
快
比较三种针型经编机上沉降片的形状、作用
机型 沉降片 形状
当针上升退圈 沉降片 时，沉降片向 针间伸出，将 作用 旧线圈压住， 使其不会随针 一起上升 握持旧线圈， 握持旧线圈和 以利于退圈； 辅助牵拉；作 迅速上抬织物，为弯纱时搁持 辅助套圈；弯 纱线． 纱搁持面；牵 拉织物
5.沉降片：以数片沉降片 为一组将其根部按针距 浇铸在合金座片内。当
针上升退圈时，压住旧线 圈，使其不会随针一起上
升。
二、舌针的成圈过程 退圈 垫纱 闭口、套圈 牵拉
脱圈、弯纱、成圈
退圈
垫纱
闭口、套圈
脱圈、弯纱、成圈、牵拉
沉降片的作用：当针上升退圈时，
沉降片向针间伸出，将旧线圈压住，
片腹－迅速上抬织物，辅助套圈．
片喉、鄂－弯纱搁持面．
片喉－牵拉织物．
3.压板：用于封闭针口． 4.导纱针
普通压板
花压板
二、钩针的成圈过程 退圈 垫纱 闭口、套圈 牵拉
脱圈、弯纱、成圈
退圈和垫纱
退圈和垫纱
闭口和套圈
弯纱、脱圈、成圈、牵拉
钩针经编机垫纱分两个阶段的原因
改善垫纱条件，从而使成圈过程顺利进行．
使其不会随针一起上升。
三、成圈机件的运动配合
成圈机件位移曲线：主轴一转中各个成圈机件的 位移与主轴转角之间的关系曲线。
X轴－主轴转角
Y轴－各成圈机件位移
主轴0˚：织针处于最低位置
主轴一转，编织一个横列
第二节
钩针经编机的成圈 机件与成圈过程
一、成圈机件 ቤተ መጻሕፍቲ ባይዱ.钩针
2.沉降片
片鼻、喉－握持旧线圈，以利于退圈．
1.使导纱针摆过针平面时，正处于针间间隙较 大的位置． 2.针头位置低，可防止针头在导纱针摆过针间 时，针头挂住由经轴到导纱针针孔这一部分 纱段．
三、成圈机件的运动配合
第三节
槽针经编机的成圈 机件与成圈过程
一、成圈机件 1.槽针 （针身、针芯）
2.沉降片
3.导纱针
片喉－握持旧线圈和辅助牵拉 片腹－作为弯纱时搁持纱线
针织2教案
针织学2（经编）Knitting technology（Part 2 - Warp Knitting）第一周章节名称：第八章经编概述（§1经编针织物及形成、§2经编针织物分类与表示方法）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编及其发展概况②经编的特点③经编针织物及其形成④经编织物的分类与表示方法（线圈图、垫纱运动图与穿纱对纱图、垫纱数码、意匠图）⑤经编织物展示（单面、双面；少梳栉；毛圈；贾卡；多梳栉；双轴向等）（2）难点：经编织物的表示方法（3）思考题：1、经编针织物的结构有何特点，与纬编针织物有何不同？2、经编针织物是如何形成的，与纬编有何区别？3、经编针织物分几类，表示经编针织物结构的方法有几种，各有何特点？第二周章节名称：第八章经编概述（续前，§3经编针织机）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编针织物组织结构表示方法实例介绍②经编针织机（2）难点：各种经编针织物的表达（3）思考题：1、经编机的主要技术规格参数有哪些？2、特利柯脱型与拉舍尔型经编机有哪些差别？3、经编机一般有哪几部分组成，每一部分的作用是什么？第三周章节名称：第十一章整经（§1整经工艺的要求与整经方法、§2整经机的基本构造与工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①整经的目的与要求②整经的几种方式及应用场合（分段整经、轴经整经、分条整经）③整经的条件④整经机的基本构造与工作原理⑤特殊类型的整经机（2）思考题：1、整经的目的是什么？整经要达到哪些工艺要求才能保证编织的顺利进行和产品的质量？2、整经主要有哪些方法？各有何特点？3、分段整经机有哪些主要机构？各机构起何种作用？4、弹性纱整经机与分段整经机在结构上有何不同？需要采用哪些特殊机构？弹性纱线整经时会产生一定的牵伸量，牵伸量有哪些？第四周章节名称：第十二章经编机的成圈机件与成圈过程（§1槽针经编机的成圈机件与成圈过程、§2舌针经编机的成圈机件与成圈过程、§3钩针经编机的成圈机件与成圈过程）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①槽针经编机的成圈机件与成圈过程②舌针经编机的成圈机件与成圈过程③钩针经编机的成圈机件与成圈过程（2）难点：㈠成圈机件位移曲线㈡成圈机件在各成圈过程中的配合（3）思考题：1、槽针经编机的成圈机件有哪些？正确绘出槽针经编机的成圈机件位移曲线并分析成圈过程？2、舌针经编机的成圈机件有哪些？正确绘出舌针经编机的成圈机件位移曲线并分析成圈过程？3、钩针经编机的成圈机件有哪些？正确绘出钩针经编机的成圈机件位移曲线并分析成圈过程？4、比较和分析槽针、舌针、钩针经编机成圈机件位移曲线的异同点？5、槽针经编机为什么可以实现高速？6、钩针经编机在退圈时，为什么钩针要分两次上升？在钩针经编机中，压板的压针时间过早或过迟，编织过程中会出现什么问题？第五周章节名称：第十三章导纱梳栉的横移（§1 梳栉横移的工艺要求、§2机械式梳栉横移机构工作原理、§3电子式梳栉横移机构工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①梳栉及其运动②对横移机构的要求③梳栉横移机构的类型④横移机构对梳栉的作用方式⑤花板式横移机构工作原理⑥梳栉横移时间⑦电子梳栉横移机构（2）思考题：1、梳栉横移必须满足哪些工艺要求？2、横移机构的形式有哪些？各有何特点？3、链块有哪些种类和规格？应如何排列？4、电磁控制式梳栉横移机构的工作原理？5、伺服电机控制式梳栉横移机构的种类、结构、工作原理与应用？第六周章节名称：第十四章经编送经（§1 送经的工艺要求、§2 机械式送经机构工作原理、§3电子式送经机构工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①送经的目的和要求②成圈过程中经纱的张力变化③送经机构的分类④消极式送经机构的定义、特点与应用⑤消极式送经机构的几种形式与工作原理⑥积极式送经机构的定义、特点与应用⑦积极式送经机构的几种形式与工作原理（重点是线速感应式送经机构）⑧电子送经机构的特点与形式（2）难点：线速感应式送经机构的工作原理（3）思考题：1、何谓送经？送经运动必须满足哪些基本工艺要求?2、消极式送经机构有几种形式？其工作原理如何？3、线速度感应式积极送经机构有哪几部分组成？如何实现定长积极送经和改变织物的线圈长度？4、电子式送经机构的几种形式、工作原理和适用场合？第七周章节名称：第十五章经编机的其它机构与装置（§1牵拉卷取机构、§2传动机构、§3辅助装置）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①牵拉卷取机构②传动机构③辅助装置（2）思考题：1、牵拉卷取机构有几种形式？其工作原理是什么？2、牵拉和卷取速度的调整方法是什么？3、成圈机件传动机构必须满足哪些要求？4、传动机构有哪些种类？各自的特点和工作原理是什么？5、什么是经编机的辅助装置？经编机常用的辅助装置有哪些？第八周章节名称：第十六章经编基本组织与变化组织（§1经编基本组织、§2经编变化组织）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编基本组织的定义、结构特点②经编基本组织各自基本性能③经编变化组织的定义、结构特点④经编变化组织各自基本性能⑤根据已学知识，画出经编基本组织的线圈图，垫纱运动图，写出经编基本组织和变化组织的垫纱数码（2）思考题：1、经编基本组织有哪些，各有何特点？画出其垫纱运动图并写出对应的垫纱数码？2、若梳栉横移机构在经编机的右面，试画出五针经平组织的垫纱运动图，并写出对应的垫纱数码？3、重经组织结构有何特点？编织时有何难度？4、罗纹经平组织与双罗纹经平组织有何异同点？5、某种经编织物是在前后织针呈相对配置和梳栉横移机构在左面的经编机上编织，垫纱数码为1-0,2-3/4-5,6-7/5-4,3-2//，试画出对应的垫纱运动图？第九周章节名称：实验（一）经编织物分析授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编织物分析的方法与步骤②单面经编织物工艺正反面的区分③经平、经平绒、经斜平、双经平等织物外观、手感的对比④上述织物的具体分析（2）思考题：写出所分析织物的垫纱数码，画出线圈图？第十周章节名称：第十七章经编花色织物与编织工艺（§1少梳栉经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①梳栉编号规定②满穿双梳经编组织（满穿双梳基本组织的表示方法③双梳织物中纱线的的显露关系、素色满穿双梳经编织物结构及特性、色纱满穿双梳组织结构特性）④空穿双梳经编织物（一把梳栉空穿的双梳经编织物、二把梳栉空穿的双梳经编织物）⑤少梳栉经编织物编织工艺实例（2）难点：㈠双梳织物中纱线的的显露关系（举例）㈡双梳栉满穿经编组织的有哪几种，各有何特性？双梳栉空穿经编组织如何才能形成网眼，怎样改变网眼的大小？第十一周章节名称：第十七章经编花色织物与编织工艺（§2缺垫经编组织与编织工艺、§3衬纬经编组织与编织工艺、§4缺压经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①缺垫1、经编织物的定义、效应2、褶裥、方格、斜纹织物的形成方法（举例）3、缺垫织物样品展示②衬纬1、衬纬经编织物的定义及衬纬的形式2、部分衬纬的编织过程3、部分衬纬经编组织的结构特点及形成原则4、衬纬组织的花纹效应（起花、起绒、网孔、装饰）5、全幅衬纬的编织过程6、用于全幅衬纬的几种地组织及特点③缺压1、缺压经编织物的定义、效应2、集圈缺压经编织物3、提花缺压经编织物（2）思考题：1、缺垫经编组织结构有何特点，可以形成什么花色效应，如何编织？2、部分衬纬经编组织结构有何特点，怎样表示，如何编织？全幅衬纬经编组织的结构、衬纬方式、编织过程与部分衬纬经编组织有何不同？3、缺压经编组织有哪些类型，可以产生什么花色效应，如何编织？第十二周章节名称：第十七章经编花色织物与编织工艺（§5压纱经编组织与编织工艺、§6毛圈经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①压纱1、压纱经编织物的定义、效应2、压纱经编织物的形成方法3、压纱与衬纬织物的比较②毛圈1、经编织物的定义、效应2、形成毛圈及毛绒的方法3、漏针法编织毛圈4、特殊织针编织毛圈5、双针床编织毛圈（2）难点：㈠压纱经编织物的形成㈡漏针法编织毛圈（3）思考题：1、压纱经编组织结构有何特点、可以产生什么花色效应，如何编织？2、经编毛圈组织形成毛圈有几种方法，各自需采用什么特殊的编织机件和如何进行编织？第十三周章节名称：第十七章经编花色织物与编织工艺（§7贾卡经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编贾卡提花的定义与特点②纹板式贾卡提花装置的机构及工作原理③经编贾卡起花的基本原理④贾卡装置中针的排列与通丝的穿吊形式⑤贾卡花纹意匠图⑥电子贾卡装置及工作原理（2）难点：㈠纹板式贾卡提花机构的工作原理㈡通丝的穿吊形式（3）思考题：1、贾卡经编组织结构有何特点？纹板式贾卡装置如何进行工作？2、网孔区域、稀薄区域和密实区域是如何形成的？3、贾卡花纹意匠图和纹板的如何制备？4、压电式贾卡导纱装置有何优点？第十四周章节名称：第十七章经编花色织物与编织工艺（§8多梳栉经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①多梳栉经编机的结构特点（集聚、针床逆向摆动、横移机构、送经机构）②多梳经编织物的地组织设计③多梳经编织物的花纹设计④多梳花边织物设计举例（2）难点：多梳花纹设计（3）思考题：1、多梳栉经编组织常用的地组织有哪些类型，如何形成花纹？2、与普通的拉舍尔经编机相比，多梳栉拉舍尔经编机有何特点？3、如何进行多梳栉花边织物的工艺设计？第十五周章节名称：第十七章经编花色织物与编织工艺（§9双针床经编组织与编织工艺、§10轴向经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①双针床经编1、双针床经编织物的应用2、双针床经编机的成圈过程3、双针床基本组织的编织（单梳组织的编织原则、双梳组织）4、圆筒经编织物与间隔经编织物的编织②轴向经编1、双轴向经编织物与编织2、多轴向经编织物与编织（2）难点：双针床经编织物成圈过程（3）思考题：1、双针床经编机成圈过程中梳栉与针床如何进行运动配合？2、双针床经编组织的表示方法与单针床经编组织的表示方法有何区别？3、双针床单梳组织怎样才能形成整片织物？4、双针床双梳组织可以产生什么结构与效应？5、双针床圆筒形织物组织、间隔织物组织如何进行编织？6、双轴向、多轴向经编组织结构有何特点，如何进行编织？第十六周章节名称：第十八章经编工艺参数计算、复习与总结授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编工艺参数的确定与计算1、基本参数2、送经量3、织物密度4、穿经率5、送经率6、弹性纱线预牵伸后线密度7、织物单位面积重量8、经编产量9、整经工艺计算②复习与总结1、经编基本概念2、整经工艺与整经机工作原理3、经编机成圈机件与成圈过程4、导纱梳栉的横移5、经编送经6、经编基本组织与变化组织7、经编花色组织与编织工艺。
针织学试卷,
针织学试卷,针织学1（纬编）作业习题第⼀章（纬编概述）习题1.线圈由哪⼏部分组成，纬编针织物的结构有何特征？2.⾆针、复合针和钩针的特点和主要应⽤。
3.编结法和针织法的成圈过程分为哪些阶段，两者有何不同？4.如何来获取针织物的线圈长度，它对针织物性能有什么影响？5.⽐较针织物稀密程度有哪些指标，应⽤条件是什么？6.纬编针织物组织分⼏类，各有何特点。
7.表⽰纬编针织物结构的⽅法有⼏种，各⾃的适⽤对象。
8.纬编针织机⼀般包括哪⼏部分，主要技术规格参数有哪些？9.机号与可以加⼯纱线的细度有何关系？10.常⽤的纬编针织机有⼏类，各⾃的特点与所加⼯的产品是什么？11.针织⽤纱有哪些基本要求？12.筒⼦的卷装形式有⼏种，各适⽤什么原料？第⼆章（纬编基本组织与变化组织及圆机编织⼯艺）习题1.平针组织有哪些结构参数，其相互关系如何？2.可采取哪些措施来提⾼针织物的尺⼨稳定性？3.平针组织的特性和⽤途是什么？4.单⾯圆纬机针的上升动程影响到什么，如何才能做到正确垫纱？5.弯纱过程的最⼤弯纱张⼒与哪些因素有关？6.圆纬机实际编织时，如何改变线圈长度，调整弯纱三⾓位置的作⽤是什么？7.双向运动沉降⽚的⼯作原理与优缺点。
8.变化平针组织的结构和编织⼯艺与平针组织有何不同？9.罗纹组织种类有哪些，如何在不同种类的罗纹组织之间⽐较它们的横向密度？10.罗纹组织的特性和⽤途是什么？11.滞后成圈，同步成圈和超前成圈的特点与适⽤对象。
12.双罗纹组织的结构与罗纹组织有何不同，前者有何特性和⽤途？13.⽐较双罗纹机与罗纹机在成圈机件及其配置⽅⾯的相同和不同之处。
14.如要在双罗纹机上编织下列图⽰的花⾊双罗纹织物（⼀个完全组织的花型），试画出编织图，作出相应的织针和三⾓排列以及⾊纱配置。
双反⾯组织的结构和外观特征怎样，有何特性和⽤途？双反⾯机有哪些成圈机件，其如何配置，双反⾯组织如何编织？第三章（纬编花⾊组织与圆机编织⼯艺）习题1.结构均匀与不均匀提花组织有何区别？完全与不完全提花组织有何区别，其反⾯组织有哪些，各有何特点？提花组织如何编织？2.什么是线圈指数，它的⼤⼩关系到什么？3.连续集圈次数的多少将影响到什么？集圈组织如何编织？4.添纱组织有哪⼏种，结构各有何特点？影响地纱和添纱线圈的正确配置的因素有哪些？5.衬垫纱的衬垫⽅式有哪些？添纱衬垫组织如何编织？6.衬纬组织的纬纱对织物性能有何影响，衬纬组织如何编织？7.⽑圈组织有哪些种类，结构各有何特点？常⽤的⽑圈沉降⽚有哪些构型，它们在编织过程中起到了哪些作⽤？如何改变⽑圈长度？8.调线组织可以在哪些纬编组织基础上得到？四⾊调线装置如何完成调线过程？9.什么是绕经组织的花宽，它取决于哪些因素？绕经导纱器的配置和垫纱与普通导纱器有何不同？10.长⽑绒组织有⼏种，其结构和编织⽅法有何区别？11.纱罗组织与菠萝组织在结构和编织⽅法⽅⾯有何不同？移圈⽤机件与普通成圈机件有何不同？12.瑞⼠式与法式点纹组织有何区别？画出与这两种点纹组织编织图相对应的三⾓排列图？13.胖花组织与提花组织有哪些相同和不同之处？14.双罗纹机型复合组织与罗纹型复合组织在结构和性能⽅⾯有什么不同？15.纬编花⾊组织中，哪些组织可以形成下列花⾊效应：（1）⾊彩图案（2）横条纹（3）纵条纹（4）孔眼（5）凹凸（6）⽑绒表⾯（7）丝盖棉第四章（圆纬机的选针与选沉降⽚原理及应⽤）习题??1.选针与选⽚装置分⼏种类型，各有何特点？2.分针三⾓选针的特点和适⽤对象是什么？3.多针道变换三⾓选针的花宽和花⾼与哪些因素有关？4.画出与编织图3－86和3－92相对应的织针与三⾓排列图，并说明这两种组织在什么针织机上编织。
经编机的构造与原理培训课件
2．针与沉降片的配合
（1） 针上升退圈时，沉降片前移，沉降片下平面压住旧线圈不使其随针 一起上升。
（2） 导纱针向机前回摆时，沉降片后退。
（3） 针头下降到低于栅状板上平面时，沉降片前移到栅状板上方。
（四）舌针经编机成圈特点
1. 成圈运动简单，织针只需上升到垫纱高度停留一段时间，梳栉完成针前 垫纱，然后即下降，完成一个循环的编织。
2．沉降片 如图下（2）所示，它的片喉与片鼻握持旧线圈，当针上升时， 不致与针同时上升，使退圈不足。套圈时沉降片后移，片腹将旧线圈上抬 加速套圈进行。新线圈形成后，沉降片前移对脱下的旧线圈进行牵拉。沉 降片由薄钢片制成，表面光滑无毛刺，为了便于安装，将32片按机号规定 隔距用含锡合金铸成一块沉降片座片，为使沉降片前端不致晃动变形，其 前端也用含锡合金铸在一起。
6.在运转中为防止针舌的反拨关闭，还需要加装防舌针自闭钢丝，但如钢 丝安装不当，会带来很多不利，如损坏针舌，造成漏针等。
7. 舌针的制造比较复杂; 舌针成圈运动所需动程最大，直接影响车速。
三、钩针经编机的成圈机件与成圈过程
（一）钩针经编机的成圈机件
1．钩针 如下图（1）所示，钩针是最主要的成圈机件，它上升作退圈运 动，下降作成圈运动，钩针的形状和尺寸直接影响机器的运转速度。针钩 长度决定了针的动程，动程又决定了机器的运转速度。
3．压板 用来将针钩尖压入针槽内，使针口封闭。如图下（3）所示，压板 用塑胶层压板制成，具有一定的硬度，耐磨，重量较轻。压板作用面必须 平直、光滑，否则易造成集圈疵。
4．导纱针 用来引导绕针运动，将纱线垫到针上。如图下（4）所示，导 纱针头部较薄，便于带引纱线在针间摆过，容纱间隙增大，而根部较厚， 以增加强度，不易使导纱针变形。为便于安装，将32枚导纱针按机号规定 的隔距铸成座片。
经编机的成圈机件与成圈过程
1) 针继续上升，垫在针钩上的纱线滑落到针杆上；
2) 导纱针摆回到针背后，并完成针背横移。
3) 压板向前运动，准备压针。
4) 沉降片基本不动。
4、压针闭口和套圈： 1) 针下降，新纱线进入针钩； 2) 压板向前压在针鼻上，关闭针口； 3) 沉降片后退，用片腹将旧线圈抬起，进行套圈； 4) 导纱针在针前静止不动。
压板：用于使针口关闭。 1) 普通压板：作用于所有
针，使所有针闭口。 2) 花压板：带有按花纹需
要切成的缺口，可有选 择的进行压针。
二、钩针经编机的成圈过程
1、退圈：针上升，沉降片运动到机前，用片喉将旧线圈推离针运 动线，片鼻压住坯布，导纱针相机后摆动，准备针前垫纱。 压板退到最后位置。
2、针前垫纱：针停止不动；导纱针摆到最后位置后，再向前摆， 完成针前横移（将纱线垫在针钩上）。
栅状脱圈板：沿机器全长配置的金属 板条，上端按机号要求铣出齿状槽。 舌针在其沟槽内作升降运动用于脱圈。
导纱针：纱线穿入其导纱眼中，在成 圈时引导经纱绕针运动，将纱线垫在 织针上。
沉降片：位于栅状脱圈板的上方， 用于在退圈时防止旧线圈随针 一起上升。
防针舌自闭钢丝：当针舌打开后挡住针舌，防止针舌关闭， 造成漏针。
5、脱圈与成圈： 1) 压板离开针钩，向后运动； 2) 针继续下降，完成脱圈和成圈。 3) 沉降片向前运动，对旧线圈进行牵拉。
三、钩针经编机的成圈机件的运动配合
1. 织针运动轨 迹
2. 导纱梳栉运 动轨迹
3. 沉降片运动 轨迹
4. 压板运动轨 迹
钩针经编机成圈机件的运动配合图
过程分析：
1、主轴转角0~100°：针逐渐上升到第一高度；导纱针从30°始向 机后摆动；沉降片在20°时位于最前位置；80°时压板退到最后 位置。
12成圈过程
在四梳槽针经编机上，导纱梳栉的摆动一部分 在针身停顿阶段进行，另一部分是与针身的运 动同时进行，但应保证后梳向机后摆到针平面 时，针身必须已升到最高位置；后梳向机前回 摆过针平面后，针身才开始下降。
设计槽针经编机成圈机件位移曲线时，必 须兼顾成圈可靠与高速两个方面。
第二节
舌针经编机的成圈机件与成圈过程
一、成圈机件及其配置
1.舌针：垫纱范围大，适宜于多梳。数枚导纱针浇铸成 1″或2″的针块。 2.栅状脱圈板 ： 作为搁持面，辅助脱圈，并保持针间距。
3.沉降片：用于握持织物，有利于退圈。
4.导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导 纱线。 5.防针舌自闭钢丝
6.成圈机件配置
二、成圈过程 1.退圈
2.片腹——迅速上抬织物，辅助套圈。
3.片喉、颚——弯纱搁持面。
4ቤተ መጻሕፍቲ ባይዱ片喉——牵拉织物。
二、钩针经编机的成圈过程
1.退圈、垫纱
2.闭口和套圈
3.弯纱、脱圈、成圈和牵拉
三、成圈机件的运动配合
钩针分二次上升的目的：
1.使导纱针在摆过针平面时，正处于针间 间隙较大的部位； 2.针头位置低，可防止针头在导纱针摆过 针间时，针头挂住由经轴至导纱针针孔 这一部分纱段。
第十二章
经编机的成圈机件 与成圈过程
第一节
槽针经编机的成圈机件 与成圈过程
一、成圈机件及其配置
1.槽针（针身、针芯）
2.沉降片
3.导纱针
4.成圈机件配置
二、槽针经编机成圈机件的运动配合
1.退圈： 针身先于针芯上升，且上升速度快于针芯，使针口
打开，当针芯头没入针槽内时，针口完全开启。
2.垫纱：针在达到最高点后，导纱针摆到针的最前位置，

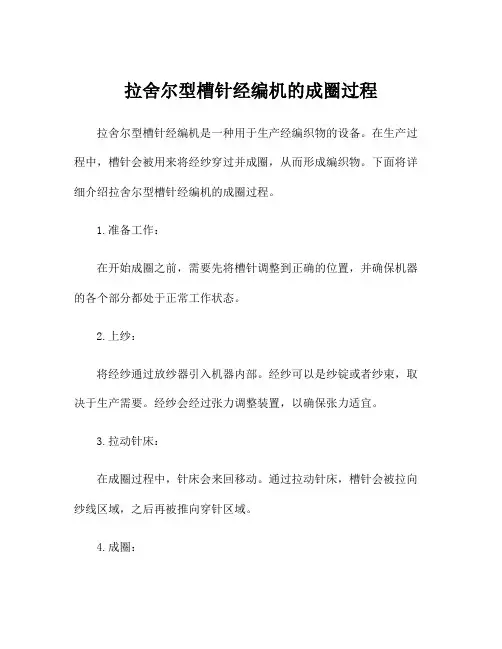

拉舍尔型槽针经编机的成圈过程
