集成天花吊顶(铝扣板)安装指导
集成吊顶铝扣板轻钢龙骨安装教程
集成吊顶铝扣板轻钢龙骨安装教程
展开全文
集成吊顶安装教程
一、抹石膏
这里各个地主的方法不一样有些地方可能是使用免钉胶或者打孔我们这里一般使用的石膏粉
二、测量各个边的尺寸
精细测量每一边的尺寸精确到一毫米
三、按照上一步测量的尺寸切割好收边条
切割的时候也要精确
注意阴阳角不要切反四、装订收边条
安装高度一般不用水平仪直接量瓷砖高度
使用钉枪把收边条直接钉在刚才抹的石膏上面
钉好后的
不能钉的地方比如窗框上我们使用免钉胶粘上即可五测量丝杆主龙骨副龙骨尺寸然后下料
丝杆长度由顶部到收边条的位置
丝杆可以上膨胀头或者射钉然后装好主吊
主龙骨一般取短的一边副龙骨取长的一边
主龙骨间隔1.2-3米左右一根副龙骨根据板子大小一般30厘米六、安装丝杆，主龙骨，副龙骨
钉枪打入丝杆
把主龙骨装到大吊里面上好螺丝
把挂片装入副龙骨
最好戴好手套龙骨很锋利容易伤手
按照30厘米把副龙骨装到主龙骨上七、装扣板
最边上的板子是而要把边子裁切掉的先美工刀划一下
前后折一下
把最边上的装上去
安装方向最好先顺着副龙骨方向安装
需要裁切的地方八灯具
接好线
九、打胶收缝
我们使用的是瓷白胶
按照个人要求碰角的地方基本都需要打上胶使其看上去美观
如果不介意也可以不打胶
最后这是个人的安装方法大家有什么好的方法可以交流有很多地方可能没有讲到以后再补充不懂的可以留言。
集成吊顶安装详细步骤附图解
集成吊顶安装详细步骤附图解来源：新筑课堂集成吊顶只要掌握了方法就很好安装，容易上手，为大家收集了集成吊顶安装详细步骤，希望能够给大家带来参考。
1、准备好吊顶安装所需的各种工具集成吊顶安装前准备工作：安装前首先要确保卫厨需安装吊顶的空间无漏水现象，无裂痕，确保水电路等相应设施已铺设完成。
然后还要检验一下安装面是否有足够的强度，若不符合要求应采取加固措施;根据预装电器所需的高度计算出装上吊顶后，房间所剩空间的高度，以便于边角线的安装。
集成吊顶安装所需工具：卷尺(测量长度和高度)、透明水管(墙体的水平测量)、墨斗(墙体弹线)、等边直角三角尺(边角料等斜边切割测量)、剪刀(材料细微的修剪)、切割机(切割龙骨、收边条)、磨光机(材料毛边的修整)、电锤(墙体打孔)、手枪钻(龙骨等材料的打孔)、金刚钻头(瓷砖墙体的打孔)、钢磋(磨收边条的毛边)、木锤(平整扣板)、铁锤(敲击铁钉)、10寸8寸扳手(旋紧螺帽)、钢钳(钳夹材料)、麻花钻头(材料打孔)、冲击钻头(墙体打孔)、一字/十字螺丝刀(松紧螺丝)、接线板(连接电源)、试电笔(测试带电与否)、锯弓、锯条(切割材料细微修整)、墙纸刀(细微修整)2、确定安装高度，安装吊顶收边线a、边角线的安装将确定吊顶的安装高度与水平度。
b、在瓷砖贴到顶的情况下，在墙面的一边取离地面220-240cm 高的一点，用透明水管固定墙面另一边的重合点然后弹线，确定好打孔位置后用金刚钻头钻孔。
c、若吊顶高度可用瓷砖高度来决定的话，则可采用木条是3cm 厚度*墙面的长度，用钢钉把木条固定在瓷砖上方墙面上，根据确定的安装高度在木条上用墨斗弹出水平线安装收边条。
d、收边条按实际长度截取，两头用等边直角三角尺量取45°角然后用钢锯条锯出45°(注：因为墙角不一定都是90°所以应该按照实际角度来截取)。
将截取完的收边条用钢锉磨去毛边，收边条与墙体固定时，各螺钉的间距应在30～40厘米，各切角务必对齐不能有间隙。
铝扣天花板安装施工方案
一、工程概况铝扣天花板是一种轻便、美观、防火、防潮的吊顶材料，广泛应用于家庭、酒店、商场、办公室等场所。
为确保铝扣天花板安装工程的质量和效果，特制定本施工方案。
二、施工准备1. 材料准备：铝扣板、龙骨、吊杆、膨胀螺栓、连接件、灯具、通风口等。
2. 工具准备：电钻、扳手、水平尺、线锤、切割机、锯子等。
3. 人员准备：项目经理、施工人员、质检人员等。
三、施工步骤1. 弹线定位（1）根据楼层高度，沿着天花板四周弹出水平线，找出房间的中心点，然后在墙上标出龙骨安装的位置线。
（2）根据顶棚设计标高，用尺竖向量至顶棚，在顶板上弹出龙骨位置线，并将顶棚的标高水平线弹在墙面上。
2. 安装吊杆（1）在弹好的顶棚标高水平线及龙骨位置线后，确定吊杆下头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝的一端用膨胀螺栓固定在楼板下。
（2）吊杆选用6m钢筋（8mm扁钢）。
3. 安装主龙骨（1）配装好吊杆螺母，在主龙骨上预先暗号吊挂件，将组装好的吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓，拧好螺母。
（2）相接主龙骨，装连接件，拉线调整标高和平直，安装洞口附加主龙骨，设置及连接卡固。
4. 安装次龙骨（1）按已弹好的次龙骨分档线，用膨胀螺栓固定在主龙骨上。
（2）调整次龙骨的标高和平直，确保安装质量。
5. 安装铝扣板（1）将铝扣板按照设计要求，按照龙骨间距进行切割。
（2）将切割好的铝扣板按照顺序安装在次龙骨上，确保板面平整，缝隙均匀。
6. 安装灯具及通风口（1）根据设计要求，在铝扣板上预留灯具及通风口的位置。
（2）安装灯具及通风口，确保安装牢固，符合要求。
四、施工注意事项1. 施工过程中，确保施工人员安全，佩戴好安全帽、手套等防护用品。
2. 铝扣板切割时，注意切割线要准确，以免影响安装效果。
3. 安装过程中，注意调整龙骨的标高和平直，确保铝扣板安装平整。
4. 安装灯具及通风口时，注意与铝扣板的连接牢固，防止脱落。
5. 施工完成后，对铝扣天花板进行验收，确保安装质量。
集成铝扣板吊顶工程施工工艺
集成铝扣板吊顶工程施工工艺铝扣板吊顶工程施工准备在施工前，必须完成以下准备工作：1.安装好顶棚内的管线和设备，确定好灯位、通风口和照明孔口的位置。
2.在安装顶棚罩面板前，必须完成墙和地湿作业工程项目。
3.搭好顶棚施工操作平台架子。
4.在进行大面积施工前，必须先做好轻钢骨架顶棚的样板间，对顶棚的起拱度、灯槽、窗帘盒和通风口进行构造处理，经鉴定后再进行大面积施工。
材料准备施工所需的材料包括铝合金方板板材、龙骨、吊杆等。
施工机具施工所需的机具包括冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线和墨斗等。
质量要求在进行暗龙骨吊顶工程时，必须符合《建筑装饰装修工程质量验收规范》(GB—2001)的规定。
以下是具体的质量要求：1.石膏板接缝的材料表面质量必须符合第6.2.6条和第6.2.7条的规定。
2.吊杆、龙骨材质、间距及连接方式必须符合第6.2.5条的规定。
3.吊杆、龙骨、饰面材料的安装必须符合第6.2.4条的规定。
4.饰面材料必须符合第6.2.3条的规定。
5.必须检查标高、尺寸、起拱和造型等项目，允许偏差或允许值必须符合第6.2.2条般2项3目4的规定。
6.灯具等设备、龙骨和吊杆接缝以及填充材料的项目必须符合表面平整度、接缝直线度和接缝高低差等第6.2.8条、第6.2.9条和第6.2.10条的规定。
工艺流程施工的工艺流程包括基层弹线、安装吊杆、安装主龙骨、安装边龙骨、安装次龙骨、安装铝合金方板、饰面清理和分项、检验批验收等步骤。
施工工艺1.弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点。
在墙上画好龙骨分档位置线。
2.安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆。
吊杆选用帕圆钢，吊筋间距控制在1200mm范围内。
3.安装主龙骨：主龙骨一般选用C38轻钢龙骨，间距控制在1200mm范围内。
安装时采用与主龙骨配套的吊件与吊杆连接。

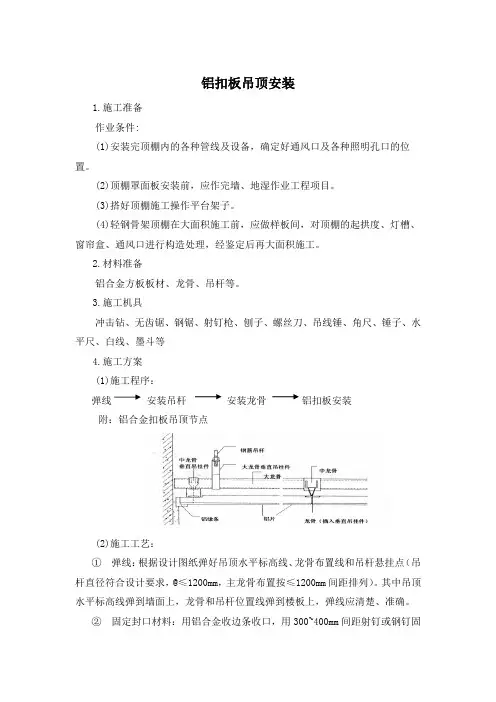

铝扣板吊顶安装
铝扣板吊顶安装1.施工准备作业条件:(1)安装完顶棚内的各种管线及设备，确定好通风口及各种照明孔口的位置。
(2)顶棚罩面板安装前，应作完墙、地湿作业工程项目。
(3)搭好顶棚施工操作平台架子。
(4)轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。
2.材料准备铝合金方板板材、龙骨、吊杆等。
3.施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等4.施工方案(1)施工程序：弹线安装吊杆安装龙骨铝扣板安装附：铝合金扣板吊顶节点(2)施工工艺：①弹线：根据设计图纸弹好吊顶水平标高线、龙骨布置线和吊杆悬挂点（吊杆直径符合设计要求，@≤1200mm，主龙骨布置按≤1200mm间距排列）。
其中吊顶水平标高线弹到墙面上，龙骨和吊杆位置线弹到楼板上，弹线应清楚、准确。
②固定封口材料：用铝合金收边条收口，用300~400mm间距射钉或钢钉固定于墙上。
③固定吊杆：在楼板上先装上膨胀螺栓，吊杆上部先焊上符合设计要求的角码与膨胀螺栓连接固定吊杆位置，吊杆下部套约100mm长的丝，供吊杆与连接件的连接使用，吊杆及膨胀螺栓固定后，对之进行防锈处理。
④连接件安装：用丝杆连接，先暂时套上螺母。
⑤龙骨安装：a、根据拉好的标高控制线，将龙骨安装在吊杆的吊挂件上，拧紧吊挂件上的螺丝将龙骨卡住。
主龙骨间连接用配套插接件，接缝不应超过2mm，主龙骨间距用平直木方上按主龙骨间距钉上的圆钉临时卡住。
主龙骨安装时应适当起拱，起拱高度不小于房间短向跨度的1/200。
b、副龙骨垂直于主龙骨安装，在主副龙骨交叉点用副龙骨吊挂件将副龙骨固定在主龙骨上，吊挂件的U形腿用钳子卧入主龙骨内，副龙骨连接也用插件进行，对接错位偏差不得超过2mm，副龙骨间距根据板材尺寸而定。
c、龙骨安装从房间一端向另一端。
吊顶中的一般轻型灯具可固定在副龙骨或横撑龙骨上,重型灯具应按设计要求重新加设吊杆,不应固定在龙骨上。
集成扣板吊顶施工工艺流程
集成扣板吊顶施工工艺流程一、施工前准备。
施工前啊，咱们得把材料准备齐咯。
集成扣板那肯定得有呀，就像做饭得有米一样。
还有龙骨，这龙骨就像是房子的骨架，支撑着整个吊顶呢。
除了这些主要材料，工具也不能少，像电钻、螺丝刀之类的小工具都得备着。
再就是得看看施工的场地啦，墙面平不平呀，屋顶有没有啥特殊情况呀。
要是墙面坑坑洼洼的，那吊顶装上去也不好看呀。
这个时候就得想办法把墙面先处理平整喽。
二、弹线定位。
接下来呢，要在屋顶上弹线。
这就像是给吊顶画个地图，告诉它应该待在哪块儿。
咱们可以用墨斗，轻轻一弹，一条直直的线就出来了。
这个线的位置可重要啦，它决定了吊顶的高度和位置。
要是弹歪了呀，那整个吊顶可就跟着歪啦，就像小朋友歪着戴帽子一样滑稽。
三、安装吊杆。
有了弹线，就可以安装吊杆啦。
吊杆就像小手臂一样，把吊顶吊起来。
把吊杆固定在屋顶上的时候呀，得确保它很牢固。
就像咱们钉钉子，要钉得死死的，不然吊顶掉下来可就惨咯。
而且吊杆之间的距离也要合适，不能太近也不能太远，就像排队一样，得有个合适的间距。
四、安装龙骨。
龙骨安装在吊杆下面，这可是个细致活。
龙骨要一根一根地连接好，就像搭积木一样。
连接的时候要保证它们是在一条直线上，要是有一根龙骨不听话，歪出去了，那整个吊顶的平整度就没啦。
而且龙骨和吊杆之间也要固定得牢牢的，就像好朋友手拉手，紧紧不松开。
五、安装集成扣板。
重头戏来啦，安装集成扣板。
把扣板一块一块地卡到龙骨上，这个过程就像拼图一样有趣。
不过呢，要小心别把扣板弄破或者刮花了。
每一块扣板都要卡得严严实实的，要是有缝隙太大的地方，就像衣服破了个洞，不好看呀。
在安装的时候，还可以根据自己的喜好，选择不同的图案和颜色进行搭配，让吊顶变得超级漂亮。
六、边角处理。
最后呢，就是边角处理啦。
边角就像是给吊顶穿个漂亮的花边。
可以用专门的边角线条来装饰，把那些不整齐的地方都遮起来。
这样整个吊顶看起来就更加精致啦，就像给蛋糕加上漂亮的裱花一样。
铝扣板天花施工方法和技术措施
铝扣板天花施工方法和技术措施一）主要施工工艺要求1．固定方法龙骨兼卡具固定法，利用薄板所具有的弹性将铝扣板卡到龙骨上，龙骨兼具龙骨与卡具双重作用，同板块配套供应。
2．铝板安装⑴板的固定：安装板块是在龙骨调平的基础上方可进行。
安装扣板时，从一个方向开始，依次安装。
如果龙骨本身兼卡具，在安板时，只要将扣板轻轻用力压一下，扣板便会卡在龙骨上。
因为扣板比较薄，富有一定弹性，扩张较为容易。
(2)接缝处理：安装铝扣板时应随安装随将方板与邻板调平调直。
接缝应严密、笔直、板缝应宽窄一致。
接缝平直偏差不得大于1.5mm(拉5m 线检查，不足5m 者拉通线检查)，接缝高低偏差不得大于lmm(用直尺和楔形塞尺检查)。
整个方板顶棚表面平整度偏差，不得大于2mm(用2m靠尺和楔形塞尺检查)所有铝扣板纵横方向均应严格对齐，接缝必须笔直奔条，不得稍有弯斜。
方板接头可以齐缝，亦可错缝，应按具体设计规定办理。
3．细部调整与处理(1)与吊顶有关的灯饰、通风口、检查孔的处理。
灯饰与风口蓖子本来是照明与空调设的组成部分，但是在吊顶装饰中，它们除了具有本身的专业功能外，亦是吊顶装饰中的组成部分。
所以，选择合适得体的灯饰及风口笛子，对吊顶装饰效果影响较大，特别是灯饰，更占有举足轻重的地位。
这一点首先得从设计上考虑。
从施工的角度分析，灯饰或风口蓖子、检查孔等是吊顶表面的附加物，位置显著，如果安装质量较差，在装饰效果上很能夺人眼目。
如若其他部位做得很好，就是灯饰安得歪歪扭扭、里出外进，那么，这种吊顶仍然很难让人感到满意。
至于设计上如何选择，可从吊顶的艺术风格及使用功能上去考虑。
(2)与吊顶悬吊系统有关的大型灯饰或风口蓖子的悬吊系统的处理。
对于软质铝合金板吊顶，其悬吊系统宜与大型灯饰、风口蓖子的悬吊系统分开。
特别是龙骨兼卡具的吊顶，两者混在——起更不合适。
因为龙骨兼卡具的铝合金板吊顶，设计时只考虑了板及龙骨本身的质量，其他荷载再加到龙骨上是不合适的。
怎样安装集成吊顶
怎样安装集成吊顶安装集成吊顶经验概述集成吊顶是金属方板与电器的组合。
分取暖模块、照明模块、换气模块。
具有安装简单，布置灵活，维修方便，成为卫生间、厨房吊顶的主流。
下面为大家详细介绍集成吊顶安装流程。
安装集成吊顶步骤/方法1.绘制草图1、实地测量，确定房间管道的分布、房间的高度、房间设施的位置及通风窗的位置等。
2、根据房间的大小、形状绘制出房间的平面草图。
2.设计1、选择扣板的颜色及主机的型号和数量，并设计出最佳的搭配方案。
（一般在电脑上完成）2、计算主龙骨、吊钩、三角龙骨及边角线的用量，并确定它们的位置。
3.安装前的工作1、天花板的预处理，确定吊顶的安装高度，中间夹层大于300mm，用水平管在四个墙角划线，并用墨斗弹出水平线。
2、确定通风窗的位置，在墙上用电锤打出直径100mm的圆形孔。
3、电线预埋，照明线路为2条，取暖器的线路为5条，为了能保证正常使用，可多预埋1～2条。
4、水管、煤气管等管道的处理，检查是否有漏水、漏电现象。
4.边角线的安装1、房间四边所需的边角线分别按墙面实际尺寸切好。
2、将墙面所需的边角线贴在水平线的下方，边角线上边对准水平直线，并在边条线的孔内划记号，孔距为10～15cm。
3、用电锤打ø4mm的孔，打孔时必须准确的以划线十字为中心点，孔深约30mm。
4、将膨胀管打入孔内，膨胀管不得超出安装墙面。
5、根据墙角的角度，将每条边角线的两端切割成墙角的一半，标准墙角为90°，即边角线的两端切割成45°，并用4×20的自攻螺钉紧固修边角线，注意边角线的对角平整，间隙≤0.5mm。
6、如果边角线必须安装在磁砖上方的话，应先在安装边角线之前沿墙面安装木条，木条的厚度与磁砖等厚，木条的表面与磁砖的表面平齐，安装方法同边角线的安装相同。
7、另外，边角线安装在瓷砖表面上也可以用强力胶水如502胶水粘贴在瓷砖上，如此一切固定的木条子都可以省掉。
5.主龙骨的安装1、固定木条的安装，在边角线上平面分别向上量出30mm的距离，划好线并用墨斗弹好水平线作为木条的底线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见问题 1 缝隙
2 不平
3 错位
缝隙应小于两张 打印纸的厚度
手摸不能有凹凸感
近距离细查
如何处理？
意识 重视细节
边 安 装， 边 检 查， 边调整
习惯
问题要 及时处
理
阶梯式二级吊顶知识
高层主龙骨应延伸至阶梯处
三角龙骨及走向 主龙骨及走向
350X350mm高低层异形扣板(TKB-56)
根据夹层的高度确定吊杆的长度（应比夹层高度少5cm)将通丝吊杆 截断，并在截断处用切割机磨去菱角，套上大吊件拧上M6螺母，将 吊杆的另一头装上鉄膨胀组件。
铁膨胀 锥形头
吊杆
螺母 吊件
按照图纸测量出吊杆安装的位置（注意避让主机、下水道等 障碍物），画上记号，用M10的钻头钻出5cm深的孔（注意不要太深）， 装上吊杆拧紧螺母
开孔尺寸： 245×245mm
准备两根一米多长30×30mm或30×40mm的木龙骨，锯下两段 310mm长的备用。
接下来将两木龙骨用3颗长度为60mm以上的铁钉钉牢，将长出 的铁钉弯折。也可以用4×60mm的木螺丝予以固定。
用相同方法将另一根木龙骨备用
木龙骨固定后的侧面图
将两根钉好的木龙骨靠扣板孔边缘，架在三角龙骨的上方， 此时木龙骨的下表应紧贴扣板的上表，或略高于上表即可。
电器在集成吊顶的安装方法
产品型号：BP14-4DF ★静音技术 ★新型ABS塑胶箱体
★吊顶安装，国际超前流线型外观设计 ★特殊送风模式，实现功率小，排风效率更高 频率：50Hz 功率：30 W 换气量：200 m³/h 噪音：≤47 dB(A) 风轮直径：Φ140mm 面罩尺寸：290mm×290mm 开孔尺寸：245mm×245mm 箱体厚度：173mm
100mm
以角线的一端切好45°角，量准确至角线直角折弯处的尺寸， 用角尺画出细线条,再测量高低层100mm的尺寸同样画出细线条 100mm处尺寸应精确，正负不应超过2mm
100mm
角线弯折处反面应用美工刀划两下，弯折成90°角，三角尺 测量后予以调整，角线调整准确后再进行固定
90° 90°
扣板弯折处和角线吻合
BP14-4DF扣板开孔示意图
将通风扇的面板卸下，连接好风管，机器用4×20木螺丝 固定在木龙骨上，卡上开孔好的扣板，将面板的弹簧捏住 将两个弹簧伸进箱体的弹簧孔内，推上面板即可
非阶梯位置用TKB-29扣板
整个吊顶角线与瓷砖结合处 打上优质瓷白色玻璃胶
完成后效果图
谢谢！
开料
装角 线
装膨胀螺 丝及吊杆
安装 龙骨
安装扣板 及电器
检查调整 及清洁
螺钉间距
角线卡子
固定角线可以用:钢钉、打孔用螺丝钉、瓷砖切口打孔、 可靠的胶水等方法
安装角线
! 划线一定要水平。
锯出45°角
阳角边不剪断 上口边不剪断
安装龙骨
/
膨 胀 管 吊 杆
装 吊 件
装 主 龙 骨
三
三
角
角
吊
龙
件
骨
装 扣 板 及 电 器
集成吊顶安装知识
剖视图
墙面
角线
扣板
龙骨
吊顶配件之1
三角龙骨
角线
龙骨连接件
吊件
三角吊件
吊顶配件之2
都是标准件
膨胀管
锥形头
螺母 丝杆M6
丝杆规格为3m/根，膨胀管：锥形头：螺母=1:1:3
龙骨布置
三角龙骨 间距35 主龙骨 间距<140
膨胀管 间距<120>>准备工作完成后，进入此步>>
现场施工
