钢结构薄型防火涂料
河北泊腾室内钢结构薄型防火涂料NB(BT-02）通过GB14907-2018《钢结构防火涂料》、CNCA-C18-02:2014《强制性产品认证实施规则火灾防火产品》、CCF-HZFH-01《强制性产品认证实施细则火灾防火产品防火材料产品》检测标准检测。
钢结构薄型防火涂料是3mm-7mm（实际厂家报告现在5mm左右），新规薄型耐火时间2小时工程中钢结构薄型防火涂料的厚度一般根据厂家的检测报告确定。
我公司钢结构薄型防火涂料厚度是：
2.0小时的耐火极限，厚度是4.8mm±0.2mm
1.5小时的耐火极限，厚度是3.2mm±0.2mm
1.0小时的耐火极限，厚度是
2.3mm±0.2mm
钢结构薄型防火涂料NB(BT-02）应用于室内外露钢结构、轻型屋盖钢结构及装饰要求不高的钢结构，耐火极限在1.5小时（部分省市改为2小时）及以下时，通风不良的环境；现场条件出现用火情况，如电焊等。
钢结构薄型防火涂料NB(BT-02）使用要求：0摄氏度以下；外观要求平整的构件；隐藏钢结构。
河北泊腾生产的各种颜色，各种型号的防火涂料得到广大用户的一致好评，钢结构薄型防火涂料畅销全国各地。
超薄型防火涂料施工工法
超薄型钢结构防火涂料施工工法一、前言钢结构因其强度高、自重轻、施工速度快、制造简便，各种形状可随心所欲制造成各种形状而且塑性、韧性好等特点，在我国工民建中被广泛使用。
钢结构材料的缺点很明显，在高温下会迅速失去强度并变形。
钢结构的耐火极限仅为15分钟，当受热温度超过250℃时,强度下降很快，当受热温度达到600℃时，强度仅仅为正常状态下的1/3，现实中一般的火场温度超过700℃。
在火灾高温作用下，钢结构会很快达到其耐火极限而失去强度并失去承载能力，导致建筑物部分或者整体损坏。
所以，必须采取一定措施，对钢结构进行防火保护，防止其损坏。
钢结构工程中应用最广泛且最经济有效的方法是涂钢结构防火涂料。
二、工法特点超薄型钢结构防火涂料具有优越的黏结强度、耐水性好、流平性好、装饰性好等特点；在受火时缓慢膨胀发泡形成致密坚硬的具有很强的耐火冲击性的防火隔热层,该防火层延缓了钢材的温升，非常有效的保护钢结构构件。
它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。
各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。
由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好.三、适用范围适用于钢结构建筑，大跨度钢结构厂房等梁、柱的防火施工.四、工艺原理超薄型钢结构防火涂料是指涂层厚度3毫米以内，高温时能膨胀发泡,耐火极限一般在2 小时以内的钢结构防火涂料。
该类钢结构防火涂料一般为溶剂型体系，有良好的黏结强度、优越的耐水性、流平性好、装饰性好等特点; 在受火时缓慢膨胀发泡形成致密坚硬的具有很强的耐火冲击性的防火隔热层，该防火层延缓了钢材的温升,非常有效的保护钢结构构件。
五、施工工艺流程及操作要点5。
超薄型钢结构防火涂料
3．9．4超薄型钢结构防火涂料随着经济建设的迅速发展，人们对建筑物钢结构实施防火保护的意识不断增强，对钢结构防火涂料的使用性能要求越来越高，迫切需要使用涂层很薄、装饰性好、能方便刷涂施工、不受冬季严寒气候限制的新型钢结构防火涂料。
20世纪90年代中期，德国市场首先出现了钢结构防火涂料的新品种——超薄膨胀型钢结构防火涂料，与厚涂型和薄涂型钢结构防火涂料相比，品种粒度更细、涂料层更薄，施工方便，装饰性更好，在满足钢结构防火要求的同时，也能满足人们高装饰性要求。
这种涂料特别适合飞机场、会展中心、文体活动场所等建筑物轻型钢屋架、球节钢网架、压型钢板及屋面板等防火与装饰的要求。
由于该类防火涂料涂层超薄，工程中使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，是目前消防部门大力推广的品种。
超薄型钢结构防火涂料是指涂层厚度不超过3㎜的钢结构防火涂料，它可采用喷涂、刷涂或辊涂施工，一般使用在要求耐火极限2h以内的建筑钢结构上，如可对一类建筑物中的梁、楼板与屋顶承重构件，二类建筑中的柱、梁、楼板、各种轻钢梁、网架等进行有效防火保护。
这类钢结构防火涂料的防火机理主要是涂料受火时膨胀发泡，形成致密的防火隔热层，该防火层延缓了钢材的温升，提高了钢构件的耐火极限。
超薄型钢结构防火涂料中的多数产品属于溶剂型，主要由基料、阻燃剂、颜填料、溶剂和稀释剂组成。
在这类钢结构防火涂料的研究中，对基料主要考虑两个问题：一是基料与防火添加剂的协同；二是涂料的室温自干性。
这类防火涂料常用的基料有环氧树脂、氨基树脂等。
这些树脂的自干性较差，而用于建筑物钢结构的防火涂料，不能高温烘干，若采用催化固化的方法又存在涂层理化性能和贮存稳定性差的问题。
因此，怎样合理地处理室温自干性与贮存稳定性及涂料的理化性能、装饰性等问题，是研究超薄型钢结构防火涂料的一个重要方面。
另一方面，还要考虑涂料在受火时应与钢材具有较强的黏结性。

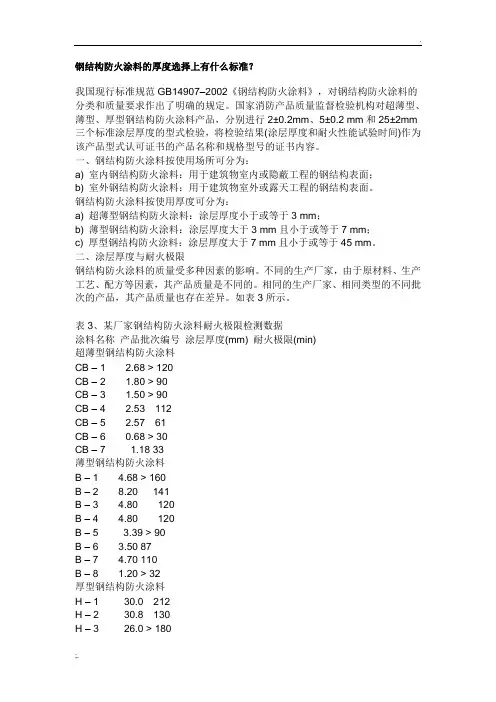

钢结构防火涂料的厚度选择上有什么标准
钢结构防火涂料的厚度选择上有什么标准？我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。
国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。
一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。
二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。
不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。
相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。
如表3所示。
表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。
厚型_薄型)钢结构防火涂料施工方案1
本项工程所需防火涂料，若因不可预见的因素，需在某一规定的时间内完成特定的工程 量，我方将通过增派施工人员至 30 人来保证整个工程的进度。我方将在接到业主开工通知 后 35 个有效工作日内完成整个防火保护工程。
3. 工程进度计划
工程进度计划详见附表
四、 施工平台计划配置
本工程是全钢结构组成，最高楼层标高为 33.86 米，高跨屋面综合考虑各种原因， 主要采用地面施工的作业方案，钢梁及屋面檩条采用喷涂和滚刷相结合的施工方法。具 体进度根据钢结构吊装进度。对于地面没有来得及涂刷的部分，采用屋面修补。高跨钢 柱的施工采用曲臂升降机进行施工，低跨钢柱采用电动升降机进行施工。 屋面钢梁每跨约 80 平方米，分两个小班组 4 人 4 根枪喷涂早上一遍，下午一遍。屋面 檩条部分 6 人进行涂刷也是早上一遍，下午一遍。
火涂料。 3. 涂布钢结构厚型防火涂料底层采用滚涂或喷涂，相隔 12 小时待其实干后，抹涂中层防火
涂料，相隔 8 小时后再施涂面层防火涂料的抹涂工艺。 4. 楼层部分混凝土结构浇筑固化受力稳定后方可涂抹防火涂料，避免因浇筑混凝土对钢柱、
第 4 页 共 13 页
钢梁和梁轴的承重变化而影响防火涂层与钢构件的附着力。 5. 底层涂料配比（按重量比）：粉料 3 ㎏+增强剂 0.01 ㎏+水 2 ㎏ ，搅拌均匀即可施涂，
第 2 页 共 13 页
三、 工程进度计划 1. 工程进度安排
为保证本工程能按期完成，本单位根据现了解的情况特制定施工进度，施工队伍将根据 工程的具体情况制定出详细的施工进度。
本工程需防火保护厚型涂料每名涂料施工人员按每天完成 50 平方米的面积计算，薄型 涂料每名涂料施工人员按每天完成 80 平方米的面积计算，25 名施工人员完成整个工程约需 48 个有效工作日。
钢结构薄型防火涂料耐火极限
河北泊腾室内钢结构薄型防火涂料NB(BT-02）通过GB14907-2018《钢结构防火涂料》、CCCF-CPRZ-17:2019 《消防类产品认证实施规则火灾防护产品防火材料产品》检测标准检测。
钢结构薄型防火涂料是3mm-7mm（实际厂家报告现在5mm左右），新规薄型耐火时间2小时工程中钢结构薄型防火涂料的厚度一般根据厂家的检测报告确定。
我公司钢结构薄型防火涂料厚度是：
2.0小时的耐火极限，厚度是4.8mm±0.2mm
1.5小时的耐火极限，厚度是3.2mm±0.2mm
1.0小时的耐火极限，厚度是
2.3mm±0.2mm
钢结构薄型防火涂料NB(BT-02）应用于室内外露钢结构、轻型屋盖钢结构及装饰要求不高的钢结构，耐火极限在1.5小时（部分省市改为2小时）及以下时，通风不良的环境；现场条件出现用火情况，如电焊等。
钢结构薄型防火涂料NB(BT-02）使用要求：0摄氏度以下；外观要求平整的构件；隐藏钢结构。
河北泊腾生产的各种颜色，各种型号的防火涂料得到广大用户的一致好评，钢结构薄型防火涂料畅销全国各地。
河北泊腾消防科技有限公司)是一家提供防火涂料,钢结构防火涂料,室内厚型钢结构防火涂料,室内薄型钢结构防火涂料,室内超薄型钢结构防火涂料的防火涂料大型生产厂家,公司坚持以合格的产品,经验丰富的钢结构防火涂料施工队伍,各种颜色及型号的室内钢结构防火涂料验收一站式服务,为广大新老客户朋友解决防火涂料领域的后顾之忧，欢迎新老朋友前来我公司参观、指导、洽谈业务。

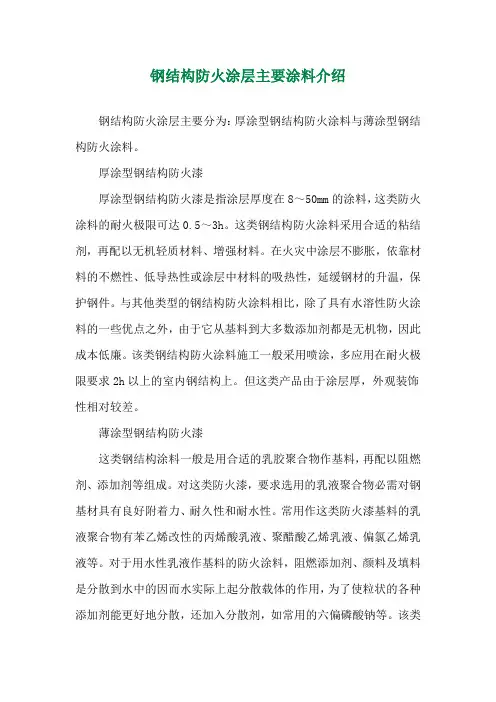

钢结构防火涂层主要涂料介绍
钢结构防火涂层主要涂料介绍钢结构防火涂层主要分为：厚涂型钢结构防火涂料与薄涂型钢结构防火涂料。
厚涂型钢结构防火漆厚涂型钢结构防火漆是指涂层厚度在8～50mm的涂料，这类防火涂料的耐火极限可达0.5～3h。
这类钢结构防火涂料采用合适的粘结剂，再配以无机轻质材料、增强材料。
在火灾中涂层不膨胀，依靠材料的不燃性、低导热性或涂层中材料的吸热性，延缓钢材的升温，保护钢件。
与其他类型的钢结构防火涂料相比，除了具有水溶性防火涂料的一些优点之外，由于它从基料到大多数添加剂都是无机物，因此成本低廉。
该类钢结构防火涂料施工一般采用喷涂，多应用在耐火极限要求2h以上的室内钢结构上。
但这类产品由于涂层厚，外观装饰性相对较差。
薄涂型钢结构防火漆这类钢结构涂料一般是用合适的乳胶聚合物作基料，再配以阻燃剂、添加剂等组成。
对这类防火漆，要求选用的乳液聚合物必需对钢基材具有良好附着力、耐久性和耐水性。
常用作这类防火漆基料的乳液聚合物有苯乙烯改性的丙烯酸乳液、聚醋酸乙烯乳液、偏氯乙烯乳液等。
对于用水性乳液作基料的防火涂料，阻燃添加剂、颜料及填料是分散到水中的因而水实际上起分散载体的作用，为了使粒状的各种添加剂能更好地分散，还加入分散剂，如常用的六偏磷酸钠等。
该类钢结构防火涂料在生产过程中一般都分为3步：第一步先将各种阻燃添加剂分散在水中，然后研磨成规定细度的浆料；第二步再用基料进行配漆；第三步在浆料中配以无机轻质材料、增强资料等搅拌均匀。
该涂料一般分为底层和面层，其装饰性比厚涂型好，施工采用喷涂，一般使用在耐火极限要求不超过2h建筑钢结构上。
涂层厚度在3～7mm的钢结构防火漆称为薄涂型钢结构防火涂料。
该类涂料受火时能膨胀发泡，以膨胀发泡所形成的耐火隔热层延缓钢材的升温，保护钢构件。
NB薄型钢构防火涂料
NB薄型钢构防火涂料薄型钢构防火涂料是由高强度特种阻燃树脂、高效阻燃剂、发泡剂、极性溶剂、助剂等组成的单组份涂料，搅拌均匀以后可直接进行施工。
二、产品特点1．漆膜附着力强、柔韧性好、抗冲击性优异。
2．涂层良好的耐久性和抗疲劳性，无粉化、裂纹、掉渣、脱落等现象,涂层与钢结构粘结良好。
3．具有优良的耐候、耐酸、碱、盐腐蚀、耐化工大气、抗裂性能好、抗渗透性。
4．涂层涂层薄、用量少、耐火时间长、粘结力强施工简单方便。
三、适用范围适用于石油、石化、炼油厂、火车站、电厂、体育馆、展览馆、机场、车站候车室、高层建筑、地下工程及工业厂房等金属结构的防火防护与涂装。
五、施工指南1．表面处理：非金属表面应无油污、杂物、水份、碱性物质。
金属表面最好喷砂除锈达到GB/T 8923规定的Sa2.5级；手工除锈必须达到St3级；采用化学处理时，处理后的表面应无油污、无锈、无残酸、干燥清洁。
2．涂装工艺：涂料可采用喷涂等工艺。
先预涂一道环氧铁红防锈底漆或环氧云铁涂料,实干后可涂刷防火涂料。
防火涂料的施工宜采用分次涂刷,每次的厚度不宜大于0.5～1mm，每道涂料的间隔时间不少于24小时。
因是单组份涂料，故开桶后搅拌均匀即可施工，但必须在6小时内用完，以免成为胶状物。
在施工过程中，如果粘度增大，可加入我厂生产的专用稀释剂调整粘度，下一道漆应在上一道漆膜实干后涂装。
3．涂层等级与结构：由于底层防火涂料较粗糙，宜采用重力式（或喷斗式）喷枪，自动调压的0.6~0.9m3/min的空气压缩机，喷嘴真径4~6mm，空气压力0.4~0.6Mpa，局部修补和小面积施工可采用手工抹涂。
【施工说明】1、施工前应对钢构件表面进行油、锈、污等杂质处理，并涂刷防锈漆1-2遍，待防锈漆干透后方可喷涂防火涂料；2、施工前，须先对涂料充分搅拌；3、可采用喷、抹涂等方式施工。
每遍间隔应在8h以上，以确保上遍涂层干燥；4、施工时，注意通风、避火。
应在温度5℃以上、相对湿度小于90%的环境条件下施工。
钢结构防火涂料(薄厚)
钢结构防火涂料施工方案超薄型钢结构防火涂料是指涂层厚度不超过3㎜的钢结构防火涂料，它可采用喷涂、刷涂或辊涂施工，一般使用在要求耐火极限2h以内的建筑钢结构上，如可对一类建筑物中的梁、楼板与屋顶承重构件，二类建筑中的柱、梁、楼板、各种轻钢梁、网架等进行有效防火保护。
这类钢结构防火涂料的防火机理主要是涂料受火时膨胀发泡，形成致密的防火隔热层，该防火层延缓了钢材的温升，提高了钢构件的耐火极限。
超薄型钢结构防火涂料中的多数产品属于溶剂型，主要由基料、阻燃剂、颜填料、溶剂和稀释剂组成。
在这类钢结构防火涂料的研究中，对基料主要考虑两个问题：一是基料与防火添加剂的协同；二是涂料的室温自干性。
这类防火涂料常用的基料有环氧树脂、氨基树脂等。
表：钢结构防火涂料技术性能一、钢结构防火涂料涂装施工工艺标准。
（一）总则范围本施工工艺标准适用于建筑钢结构的厚涂型和薄涂型防火涂料涂装施工工艺。
（二）参考标准及规范1《钢结构工程施工质量验收规范》GB 50205—20012《涂装前钢材表面锈蚀等级和除锈等级》GB 89233《钢结构防火涂料通用技术条件》GB 149074《钢结构防火涂料应用技术规程》CECS24:90（三）施工准备1．技术准备(1)图纸会审工作已经完成，具有图纸会审纪录。
(2)根据设计文件要求，编制防火涂料涂装施工方案、技术交底等技术文件。
(3)根据工程特点及施工进度，进行技术交底。
2.材料要求品种规格：防火涂料按照涂层厚度可划分为两类：一类：薄涂型钢结构防火涂料，涂层厚度一般为2～7㎜，有一定的装饰效果，高温时涂层膨胀增厚，具有耐火隔热作用耐火极限可达0.5～2h，又称为钢结构膨胀防火涂料。
二类：厚涂型钢结构防火涂料，涂层厚度一般为8～50mm，粒状表面，密度较小，热导率低，耐火极限可达0.5～3h，又称为钢结构防火隔热材料。
3.质量要求各种防火涂料应符合国家有关技术指标的规定，应具有产品。
出厂合格证。
（四）主要工具（五）作业条件1防火涂料涂装施工作业应由经消防部门批准的施工单位负责施工。
室内薄型钢结构防火涂料施工方案.
室内薄型钢结构防火涂料施工方案一、施工方案1、施工顺序与准备1).钢结构表面的杂物应清除干净后方可施工。
2).施工防火涂料应在不被后继工程所损坏的条件下进行。
刚施工的涂层，应防止脏液污染和机械撞击。
3).露天施工如遇雨天、雾天或构件表面有结露现象，空气湿度大于90%时不宜施工。
4).施工方提供材料质保书和合格证。
5).施工方材料及设备的进场应向甲方提出申请,经书面同意后方可进场.二、施工工艺1、施工流程：根据设计要求,室内薄型钢结构防火涂料耐火极限1.5小时,涂层厚度3mm；该涂料出厂时已经配制好，搅拌均匀即可施工。
施工现场一般用便携式的电动搅拌。
调配和搅拌好的涂料应当稠度适宜，喷涂时以不发生流淌和下附或反弹现象为宜。
过稠可用适量自来水稀释。
1）、首先清除钢结构表面浮尘、杂质、油污，保持表面干净。
待验收合格后方可进行防火涂料施工。
2）、涂装方式：喷涂和抹涂相结合。
涂装道数： SC-2耐火2小时喷涂1-2道。
涂层厚度：耐火2.0小时厚度≮3.50mm（3500μm）涂装间隔时间：温度25℃以下、湿度≤85%时间隔12-24小时或以上，温度25-35℃、湿度＜75%时间隔6-8小时，但必须确认涂层干燥。
3）、涂料施工：涂料搅拌均匀后应在30分钟内使用完毕，施工方法采用喷涂或手工抹涂，原则规定随拌随用（如天气炎热施工时间则更短）。
二次施工厚度控制在8mm以内，每遍涂料施工周期控制在24小时内。
施工总厚度按设计要求随时测量，以保证设计要求。
施工流程图2、质量标准：严格按照《钢结构工程施工质量验收规范》GB50205-2001实施。
质量要求具体：1、薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。
薄涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的85%。
2、涂层无剥落、无漏涂、无脱粉、无明显裂缝等；如有个别裂缝，其宽度应不大于0.5mm；3、表面平整无凹凸、平整度≥80%。
室外薄型钢结构防火涂料说明书
MTWB-1室外薄型钢结构防火涂料
MTWB-1室外薄型钢结构防火涂料我公司开发应用于室外钢结构防火保护的优质材料。
涂层由防火涂料底层和防水耐候性面层组成。
其技术性能优于GB14907-2002标准中WB 型的规定要求。
具有以下特点：
☆技术先进，配方合理，工艺成熟，施工方便。
☆技术性能优异，具有良好的耐久性和可靠的抗疲劳性。
☆应用范围广，产品可广泛应用于工业与民用建筑中室外钢结构的防火保护。
☆面层涂料可以调成多种颜色，装饰效果好。
1、施工宜采用抹涂或喷涂，喷涂工具采用自重式喷枪，喷涂时气泵压力0.4~0.6Mpa。
2、注意施工涂料的稠度，以喷涂时不往下坠为宜。
3、按耐火极限等级要求喷涂分2-3遍进行，基本固化后喷第二遍。
最后一遍建议抹平，以利于面层涂料的施工。
4、面层施工。
①底层防火涂层基本干燥后方可进行面层施工，宜采用配套面层涂料，底层含水率≤10%，若有特殊需求采用溶剂型面层涂料则底层含水率≤8%。
②面层涂料可采用刷涂、滚涂或喷涂。
③一般面层施涂2道，必须完全闭合。
三、贮存和运输
本涂料适合在0℃以上环境下贮存。
保质贮存期6个月以上。
包装和运输应防冻、防撞击。
