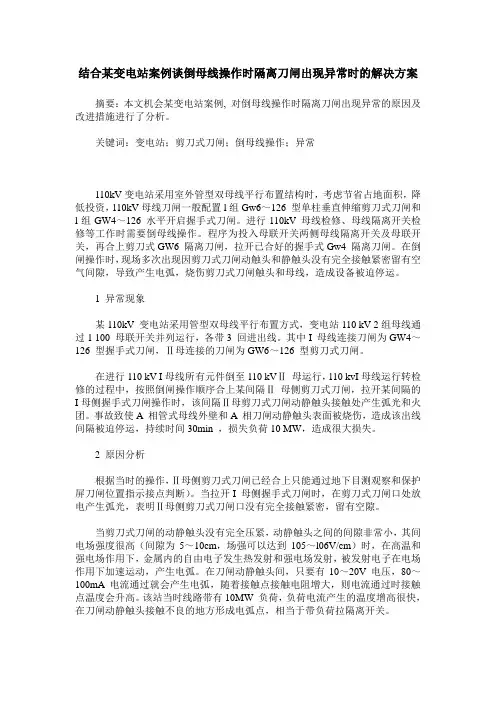

结合某变电站案例谈倒母线操作时隔离刀闸出现异常时的解决方案
结合某变电站案例谈倒母线操作时隔离刀闸出现异常时的解决方案摘要：本文机会某变电站案例, 对倒母线操作时隔离刀闸出现异常的原因及改进措施进行了分析。
关键词：变电站；剪刀式刀闸；倒母线操作；异常110kV变电站采用室外管型双母线平行布置结构时，考虑节省占地面积，降低投资，110kV母线刀闸一般配置l组Gw6～126 型单柱垂直伸缩剪刀式刀闸和l组GW4～126 水平开启握手式刀闸。
进行110kV 母线检修、母线隔离开关检修等工作时需要倒母线操作。
程序为投入母联开关两侧母线隔离开关及母联开关，再合上剪刀式GW6 隔离刀闸，拉开已合好的握手式Gw4 隔离刀闸。
在倒闸操作时，现场多次出现因剪刀式刀闸动触头和静触头没有完全接触紧密留有空气间隙，导致产生电弧，烧伤剪刀式刀闸触头和母线，造成设备被迫停运。
1 异常现象某110kV 变电站采用管型双母线平行布置方式，变电站110 kV 2组母线通过1 100 母联开关并列运行，各带3 回进出线。
其中I 母线连接刀闸为GW4～126 型握手式刀闸，Ⅱ母连接的刀闸为GW6～126 型剪刀式刀闸。
在进行110 kV I母线所有元件倒至110 kVⅡ母运行，110 kvI母线运行转检修的过程中，按照倒闸操作顺序合上某间隔Ⅱ母侧剪刀式刀闸，拉开某间隔的I母侧握手式刀闸操作时，该间隔Ⅱ母剪刀式刀闸动静触头接触处产生弧光和火团。
事故致使A 相管式母线外壁和A 相刀闸动静触头表面被烧伤，造成该出线间隔被迫停运，持续时间30min ，损失负荷10 MW，造成很大损失。
2 原因分析根据当时的操作，Ⅱ母侧剪刀式刀闸已经合上只能通过地下目测观察和保护屏刀闸位置指示接点判断）。
当拉开I 母侧握手式刀闸时，在剪刀式刀闸口处放电产生弧光，表明Ⅱ母侧剪刀式刀闸口没有完全接触紧密，留有空隙。
当剪刀式刀闸的动静触头没有完全压紧，动静触头之间的间隙非常小，其间电场强度很高（间隙为5～10cm，场强可以达到105～l06V/cm）时，在高温和强电场作用下，金属内的自由电子发生热发射和强电场发射，被发射电子在电场作用下加速运动，产生电弧。
隔离开关异常与事故处理预案
110kV城南隔离开关异常与事故处理预案一、隔离开关异常处理的一般原则：1. 隔离开关的主导流接触部位发热1.1应汇报调度，立即设法减少或转移负荷，加强监视，防止刀闸进一步发热。
如果发热严重或粘连在一起，则严禁操作本隔离开关。
1.2判断运行中隔离开关过热的方法：（1）定期用远红外测温仪器测量主导流部位、接触部位的温度；（2）根据主导流部位所粘贴试温腊片的进行变化判断；（3）利用雨雪天气检查。
如果存在过热情况，则发热部位会有水蒸气，积雪溶化、干燥现象；（4）利用夜间闭灯巡视检查。
夜间闭灯时，可发现过热部位白天不易看清的发红、冒火现象；（5）观察主导流部位有无热气流上升，可发现发热现象；（6）观察主导流部位有无氧化加剧情况，可发现发热现象，但应注意是否过去发热遗留下的，应加以区分；（7）检查各接触部位的金属颜色、气味。
金属会因过热而变色，铝会变白，铜会变紫红。
如果接头外部表面涂有相序漆，过热后漆色会变色，漆皮开裂或脱落，能闻到烤糊的漆味。
2. 电动操作机构拒分、拒合2.1隔离开关电控分、合闸操作失灵的检查项目（1）检查电源是否正常：动力电源箱空气开关，端子箱电源保险及机构箱电源空气开关；（2）电气闭锁条件是否满足：开关是否在分闸位置，机构箱“手动/电动”把手、“远方/就地”把手位置，主隔离开关与接地刀闸的闭锁关系；（3）电机热耦继电器是否动作未复归；（4）二次接线有无断线、端子松动；（5）接触器或电动机是否故障；（6）机械故障检查：辅助接点，终端限位接点。
2.2拒分原因：——分闸回路分闸终端分断接点SL2未闭合、分闸接触器线圈断线，合闸接触器常闭触头来闭合、分闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.3拒合原因——合闸回路分闸终端分断接点SL1未闭合、合闸接触器线圈断线，分闸接触器常闭触头来闭合、合闸按钮接点不通、手动闭锁开关SL3未闭合、热继电器脱扣；2.4处理：针对查出原因进行处理或征得允许手动操作。
110KV变电站隔离刀闸的故障处理
110KV变电站隔离刀闸的故障处理
1.隔离刀闸拉不开或合不上。
当隔离刀闸拉不开或合不上时，如因操作机构被卡涩，应对其进行轻轻的摇动，此时注意支持绝缘子及操作机构的每个部分，以便根据它们的变形和变位情况，找出抵抗的地点。
2.隔离刀闸接触部分发热
隔离刀闸接触部分发热是由于压紧的弹簧或螺栓松动表面氧化所致，通常发展很快。
因为受热的影响接触部分表面更易氧化，使其电阻增加，温度升高，若不断的发展下去可能会发生电弧，进而变为接地短路。
2.1.双母线接线时，必须将发热隔离刀闸上负荷转移掉。
即利用母联断路器进行负荷的转移工作，把发热隔离刀闸的负荷转移至备用母线侧的隔离刀闸上去，然后将发热隔离刀闸退出运行，进行处理。
2.2.线路隔离刀闸发热时，处理发热隔离刀闸，可继续运行但需加强监视，直到可以停电检修为止。
如条件许可，应设法代路运行。
