电位、电压、电动势的概念解读
简述电路中电位与电压的关系
简述电路中电位与电压的关系电路中电位和电压是密不可分的概念，它们之间存在着紧密的关系。
了解电位与电压的关系对于理解电路的工作原理以及进行电路设计和故障排除等方面都非常重要。
下面我将为大家详细讲解电位和电压的概念以及它们之间的关系。
首先，我们先来介绍电位的概念。
电位是指在电场中某一点的电势能与单位电荷所具有的关系。
它可以理解为电荷在电场中受到的力的大小。
电位的单位用伏特（V）表示。
在电路中，电位通常用来表示电子通过电路元件时所具有的能量大小。
对于一个闭合电路来说，电子在关闭电路之前都是自由的，没有受到任何约束，因此它们的电势能为零。
当我们将电路闭合之后，电子在电路元件中流动，受到元件内部电场力的作用，从而使其具有一定的电势能。
这个电势能的大小就是电子通过电路元件时所具有的电位。
接下来，我们来介绍电压的概念。
电压是指在电路中两点之间的电势差。
它可以理解为电场中两点之间的电位差。
电压的单位也是伏特（V）。
在电路中，电压用来表示电子在电路元件中流动时所遇到的电势差。
当电子在电路元件中流动时，由于元件中存在电场，电子在不同的点之间会受到不同大小的电势作用，从而具有不同大小的电位。
这两个点之间的电势差就是电压。
电位和电压之间存在着密切的联系。
电压可以看作是电位的一种表现形式。
在电路中，电位的变化可以通过电压的变化来体现。
当电路中存在电压时，电子会在电路中沿着电势降低的方向流动，从高电位处流向低电位处。
因此，电位差的大小决定了电流是否存在，电流的大小则取决于电路中电势降低的程度。
在电路设计和故障排除过程中，了解电位与电压的关系可以帮助我们更好地理解电路元件的工作原理，以及追踪电路中的问题。
通过测量不同点之间的电压差，我们可以判断元件是否正常工作或存在故障。
同时，通过调整电路中元件的排列，我们也可以调整电路中的电位分布，从而实现不同的电路功能。
总之，电位与电压是电路中重要的物理量，它们之间存在着紧密的联系。
了解电位与电压的关系对于电路设计、故障排除和日常应用都具有指导意义。

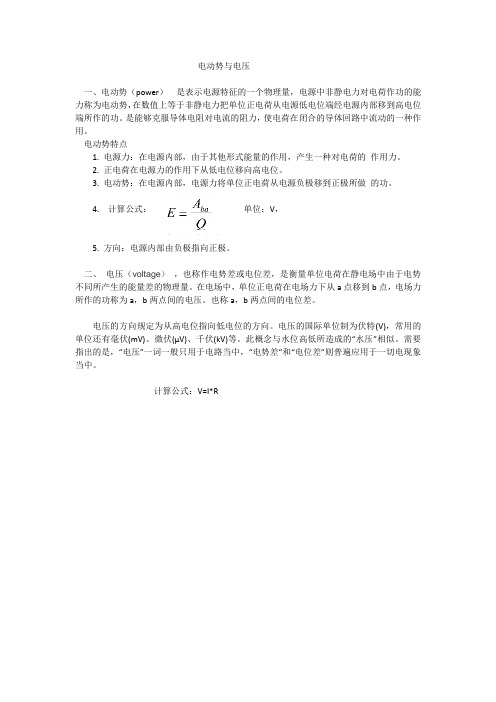

电动势与电压
电动势与电压
一、电动势（power）是表示电源特征的一个物理量，电源中非静电力对电荷作功的能力称为电动势，在数值上等于非静电力把单位正电荷从电源低电位端经电源内部移到高电位端所作的功。
是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用。
电动势特点
1. 电源力：在电源内部，由于其他形式能量的作用，产生一种对电荷的作用力。
2. 正电荷在电源力的作用下从低电位移向高电位。
3. 电动势：在电源内部，电源力将单位正电荷从电源负极移到正极所做的功。
4. 计算公式：单位：V，
5. 方向：电源内部由负极指向正极。
二、电压（voltage），也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
在电场中，单位正电荷在电场力下从a点移到b点，电场力所作的功称为a，b两点间的电压。
也称a，b两点间的电位差。
电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特(V)，常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。
此概念与水位高低所造成的“水压”相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
计算公式：V=I*R。
电压、电动势、电位
电压、电动势、电位区别
利用等电位关系化简混联电路
张贵中
一、教学目的：
1、区别电压、电动势、电位的关系。
2、掌握等电位关系化简混联电路的方法。
二、教学重点、难点：
理解电位的概念，对等电位关系进行判断。
三、教学内容：
1、电压和电位的关系
（1）电位是电场中某点与参考点之间的电压。
电压则是电场中某两点间的电位之差。
（2）电位值是相对的，它的大小与参考点有关；电压值是绝对的、固定的，它的大小和参考点的选择无关。
（3）电压和电位的单位都是伏特。
2、电压和电动势的关系
（1）电压是衡量电场力做功本领的物理量，其方向为由高电位指向低电位，电压存在于电源内、外电路
（2）电动势是衡量电源力做功本领的物理量，其方向为在电源内部由负极指向正极，且仅存在于电源内部。
（3）电压和电动势的单位都是伏特。
3、判断等电位点化简混联电路
R2
R3R4
化简为： _。
说明电压和电位的区别与联系
说明电压和电位的区别与联系
电压和电位都是描述电场中电势能大小的物理量，它们之间有以
下区别和联系：
区别：
1. 定义不同：电压是在电路中两点之间的电势差，是单位电荷
移动所做的功；电位是在静电场中某一点的电势能，是单位电荷在该
点处所具有的势能。
2. 物理意义不同：电压描述了电荷在电路中流动的过程中所受到的外
力（电场力）和势能的转换过程；电位则描述了电荷在静电场中的位
置所具有的势能大小。
3. 计算方式不同：电压是两个点之间的差值，可以通过测量电阻、电
流和电阻等数据进行计算；电位可以通过静电场中的电势分布来计算。
联系：
1. 都是描述电场中电势能的物理量，具有相同的物理单位（伏特）。
2. 电压和电位都具有大小和方向，它们之间的差值称为电势差。
3. 电位差等于电压，即电压可以看作是电位差在电路中的体现。
电位电压电动势的区别和联系
电位电压电动势的区别和联系大家好，今天咱们来聊聊一个听起来有点“高大上”的话题——电位、电压和电动势。
乍一听，可能会让人觉得这就像外星语一样，但其实它们的本质都是与电有关的概念，搞清楚了它们之间的区别和联系，咱们就可以轻松理解这些电学知识了。
1. 电位是什么？1.1 先说说电位。
电位，其实就是一个“能量”的概念。
想象一下，你在山顶上，站在高处的你可比在山脚下的朋友“高大上”多了。
这时候，电位就像山顶的高度，越高的地方电位越大。
电位越高，电荷在那里的能量也就越大。
这种能量就像是给电荷装了个“动力器”，让它们有了移动的潜力。
听起来不错吧？1.2 大家也许会问，这个电位是怎么来的呢？其实，电位是由电场产生的。
电场就像一块大磁铁，电荷在里面就能感受到一种“推力”，就像风把树摇动一样。
电位的单位是伏特（V），就像咱们用米来测量身高一样，电位用伏特来衡量。
2. 电压的故事2.1 接下来，我们聊聊电压。
电压其实就像是你和朋友之间的“高度差”。
想象一下，你们两个分别站在山顶和山脚，山顶的朋友要下山，你这个在山脚的可就得等他下来，电压就是这种“差距”。
电压越大，电荷移动的动力就越强，就像你拉着朋友走下山一样，势头十足。
2.2 电压的产生也是因为电位差。
电压的单位也是伏特，但它更强调的是两点之间的差异，就像你在山脚下仰望山顶，看到的那种“遥不可及”的感觉。
电压可以驱动电流流动，推动电荷“走出家门”，所以在电路中，电压是必不可少的动力。
3. 电动势的魅力3.1 说完电位和电压，最后我们得提提电动势。
电动势听上去像个高深的名词，但实际上它就是电源提供的“推动力”。
想象一下，电动势就像是一位优秀的领队，带领着一群电荷朝着电路的目标前进。
电动势的单位也是伏特，真是让人无奈的“同名”啊！3.2 电动势和电压的关系有点微妙。
电动势是指电源内部产生的电压，而电压则是整个电路中电位差造成的。
所以，电动势可以理解为“源头”，而电压就是“流动”的结果。

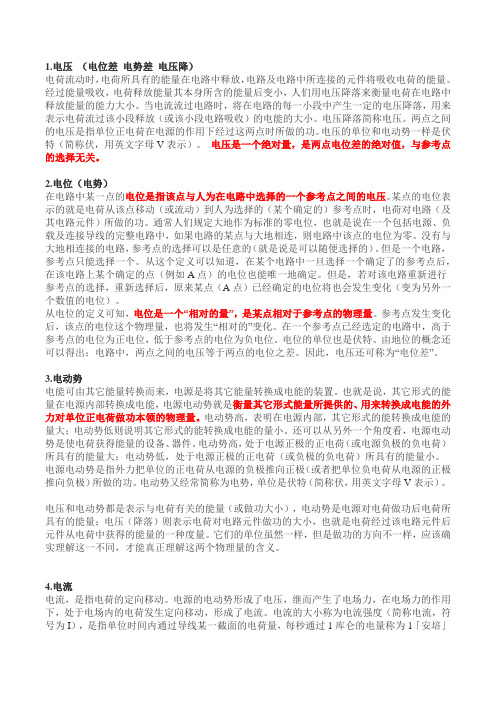

电位 电势 电压 电动势 电流 概念理解
1.电压（电位差电势差电压降）电荷流动时，电荷所具有的能量在电路中释放，电路及电路中所连接的元件将吸收电荷的能量。
经过能量吸收，电荷释放能量其本身所含的能量后变小，人们用电压降落来衡量电荷在电路中释放能量的能力大小。
当电流流过电路时，将在电路的每一小段中产生一定的电压降落，用来表示电荷流过该小段释放（或该小段电路吸收）的电能的大小。
电压降落简称电压。
两点之间的电压是指单位正电荷在电源的作用下经过这两点时所做的功。
电压的单位和电动势一样是伏特（简称伏，用英文字母V表示）。
电压是一个绝对量，是两点电位差的绝对值，与参考点的选择无关。
2.电位（电势）在电路中某一点的电位是指该点与人为在电路中选择的一个参考点之间的电压。
某点的电位表示的就是电荷从该点移动（或流动）到人为选择的（某个确定的）参考点时，电荷对电路（及其电路元件）所做的功。
通常人们规定大地作为标准的零电位，也就是说在一个包括电源、负载及连接导线的完整电路中，如果电路的某点与大地相连，则电路中该点的电位为零。
没有与大地相连接的电路，参考点的选择可以是任意的（就是说是可以随便选择的）。
但是一个电路，参考点只能选择一个。
从这个定义可以知道，在某个电路中一旦选择一个确定了的参考点后，在该电路上某个确定的点（例如A点）的电位也能唯一地确定。
但是，若对该电路重新进行参考点的选择，重新选择后，原来某点（A点）已经确定的电位将也会发生变化（变为另外一个数值的电位）。
从电位的定义可知，电位是一个“相对的量”，是某点相对于参考点的物理量。
参考点发生变化后，该点的电位这个物理量，也将发生“相对的”变化。
在一个参考点已经选定的电路中，高于参考点的电位为正电位，低于参考点的电位为负电位。
电位的单位也是伏特。
由地位的概念还可以得出：电路中，两点之间的电压等于两点的电位之差。
因此，电压还可称为“电位差”。
3.电动势电能可由其它能量转换而来，电源是将其它能量转换成电能的装置。
电工技术：电位和电动势
一、电位
1.定义：
在电路中任选一点为参考点O，电场力将单位正电荷从电路中某点移到 参考点所做的功称为该点的电位。
2.表示方法：
电路中某点的电位用注有该点字母的“单下标”的电位符号V表示，
如A点电位就用VA表示。根据定义可知 VA=UAO
一、电位
3.参考点（零电位点）：
参考点本身的电位为零，即VO=0。
解： （1）以A为参考点， VA=0V VC=VA-UAC=0-5=-5V VB=UBC+VC=2+(-5)=-3V UBA=VB-VA= (-3) -0=-3V （2）以B为参考点， VB=0V VC=VB-UBC=0-2=-2V VA=UAC+VC=5+(-2)=3V UBA=VB-VA=0 -3=-3V
若电路是为了安全而接地的，则常以大地为零电位体，接地点就是零电 位点，是确定电路中其他各点的参考点。接地在电路中用“⊥”表示。 4.单位： 电位实质上就是电压，所以单位也是伏特。
一、电位
5.电位与电压的关系 （以O点为参考点）
A点的电位VA=UAO，表示电场力将单位正电荷从A点移到O点所做的功
B点的电位VB=UBO，表示电场力将单位正电荷从B点移到O点所做的功 UAB是电场力将单位正电荷从A点移到B点所做的功，等于电场力将单位正 电荷从A点移到O点，再从O点移到B点所做的功的和， 即 因此 UAB=UAO+UOB=UAO+(-UBO)=UAO-UBO=VA-VB 电路中A点到B点的电压等于A点电位与B点电位的差值。 两点间电压=两点间的电位差
二、电动势
1.定义：
电源力将单位正电荷从电源的负极移到电源的正极所做的功称为电源的 电动势。
2.表示方法：
电压、电位、参考点
电压、电位、参考点在电学中，电压、电位和参考点是非常重要的概念。
本文将介绍这些概念，解释它们的含义以及它们在电路和电子设备中的应用。
电压电压是指电势差，也被称为电势。
它是描述电流在电路中流动时的推动力或压力的物理量。
电压的单位是伏特（V）。
电压可以理解为电荷在电路中移动时所克服的势能差。
一个带正电荷的粒子会受到一个由正电荷到负电荷的电势差的作用力，使其朝电势低的方向移动。
类似地，一个带负电荷的粒子则会受到一个由负电荷到正电荷的电势差的作用力。
在电路中，电压可以通过电池、发电机或其他能量源提供。
它在电路中的表示通常为符号“V”。
电压可以是正的、负的或零，取决于电势差的方向和大小。
电位电位是指一个点相对于参考点的电压。
它是描述某个位置的电势差的量度。
在一个电路中，电位可以随着电流的流动而改变。
电位的单位也是伏特（V）。
电位的概念类似于重力势能。
当一个物体被抬高时，它具有较高的势能，而当一个电荷被移动到一个具有较高电势差的位置时，它具有较高的电势能。
电位差是指两个点之间的电势差。
当电位差为正时，电势差的方向是从电位较低的点指向电位较高的点，相反，当电位差为负时，电势差的方向是从电位较高的点指向电位较低的点。
电位差也可以通过电压表等测量仪器进行测量。
参考点参考点是用来确定电位的基准点。
在电路中，通常会选择一个地或接地作为参考点。
接地是一个被选择为电路的参考点的物理节点，通常与地球相连接。
参考点的选择是任意的，并且并不影响电路的正常工作。
然而，在分析电路时，选择一个合适的参考点会使问题的求解更加简单。
通过将参考点设置为电路中的一个节点，可以简化电势差和电路分析的计算过程。
对于大多数电路，接地都是一个常用的参考点。
接地的选择便于测量电压和确保安全性。
通常，在电路图中，接地使用一个普通的符号，表示为一个向下指向的三角形。
应用电压、电位和参考点在电路和电子设备中都有广泛的应用。
•电压是电路中推动电流流动的能量源，它驱动电子设备工作。
关于电位电压等概念的诠释
旦 鸯 星
关才电位 电压等概念的诠释
文◎
摘 要 ： 电 位 和 电压 是 Ⅸ电 工基 础 课 程里 的基本慨念 ，也 是一 个教 学中的一 个难 点 ，学生往往 难 以明 白和 区分 本文就 它们 概念 的诠释及 其区别作一探讨说 明。
一
李子青 （ 南工业技 术学院） 湖
（） ３
、
电动 势
１ ．电源 中的非静 电力 电路 中维持稳桓 电流 的条件 是必须存 在稳桓 电场 。如果 没有 其 他 力 的 作 用 ， 正 电 荷 在 静 电力 作 用 下 只 能 从 高 电 势 处 向 低 电 处 势 移 动 ，这 样 电荷 的 分 布 将 发 生 改 变 ， 因此 在 静 电 力 作 用 下 不 能 维 持 稳 恒 电 场 和 产 生 稳 恒 电流 。 如 果 在 电 路 某 部 分 存 在 一 种 对 电 荷 有 非 静 电 力 作 用 的 装 置 ，这 种非静 电力 能够把 正 电荷从 低 电势处 移送到 高 电势 处 ，用 以补偿 由于静 电力 作用 时高 电势处 正电荷 的耗损 ，这种 电路中 就能
ｔ
，ｊ ｊ ｌ
四 、 电位 与 电压 区别
２８ ６
在 实 际 应 用 中 ，经 常 遇 到 的 是 两 点 间 的 电 势 差 ， 式 （） 计 算 电 场 力 作 功 和 计 算 电 势 ６是 能 增减 变 化 时 是 常用 的 公式 。 三 、 电 位 的 诠 释
电 漉 参 考 方 向
（ ２）
也 就 是 说 电 源 电 动 势 等 于 把 单 位 正 电荷 沿 闭 合 电路 移 动 一 周 时 非静 电 力所 作 的 功 。 电动势是 反映 电源 内非静 电力作功 本领
电位与电压与电动势的异同点
电位与电压与电动势的异同点有哪些？
电位与电压、电动势单位都是伏。
（1）电位只有在理论探讨电能的强度因素时，“电位”这一概念才有用。
定义:空间中某一点的电位是把单位正电荷从无限远处（假设此处电位为零）带到该点时所消耗的电能。
当单位正电苛通过一个物质相A的相界面时，因在A的相界面上存在着表面电势，是不定值，故一个物质相中某一位置的“绝对”电位无法确定，也不能测量。
（2）电路中因其他形式的能量转换为电能所引起的电位差，叫做电动势。
用字母E表示，单位是伏特。
在电路中，电动势常用符号δ表示。
在电源内部，非静电力把单位正电荷从负极移送到正极时所做的功。
公式：E＝W／q(E为电势能）
（3）电压是在电路中，任意两点之间的电位差称为这两点的电压。
电压用符号"U"表示。
电压的高低，一般是用单位伏特表示，简称伏，用符号"V"表示。
电压用来表示电位的高低，也用来表示电动势的高低差别。
（4）电动势与电势差（电压）是容易混淆的两个概念。
前面已讲过，电动势是表示非静电力把单位正电荷从负极经电源内部移到正极所做的功；而电势差则表示静电力把单位正电荷从电场中的某一点移到另一点所做的功。
它们是完全不同的两个概念。
电压是用来表示电势强弱的单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动化工程系 崔红红
电位、电压、电动势
1）电压
由于AB两个水槽的水位有高低之差，水位差形成了水压， 导致了水流的定向流动，由高水位流向低水位。类似地， 由于电池正极（A）的电位比负极（B）的电位高，这个 电位差产生的电场力会移动电荷从A经过导线流向B形成 了电流，对电荷作了功。为了衡量电场力对电荷做功的 能力，引入了电压这个物理量。所以电压指任意两点之 间的电位差，电场力将单位正电荷从A点移到B点所作的 功，叫做电压，记作：
电动势和电压的单位都是伏特，都是反映电位差， 都有方向，但两者还是有区别的：
①、电动势与电压具有不同的物理意义。电动势 是衡量电源把其它形式的能转化成电能这一本领 的物理量，表示非电场力（外力）做功的本领， 而电压是衡量电路把电能转化成其它形式能这一 本领的物理量，表示电场力做功的本领。
②、对一个电源来说，既有电动势又有电压， 但电动势仅存于电源内部。电动势的大小决定 于电源本身，与电源材料和结构有关，而与外 电路的负载无关。电源的电动势在数值上等于 电源两端的开路电压，即电源两端不接负载时 的电压。
③、电动势与电压的方向相反。电动势是从低 电位指向高电位，即电位升高的方向；而电压 是从高电位指向低电位，即电压降低的方向。
谢谢观看
相似的，在电路中任选一个参考点，电路中某一 点到参考点的电压就称为该点的电位。电位的符 号用V表示，电位的单位也是伏特（V）。
电压和电位都是表征电路能量特征的物理 量，两者有联系也有区别。电压是指电路 中两点之间的电位差。因此，电位是相对 的，它的大小与参考点的选择有关；电压 是绝对的，它的大小与参考点的选择无关。
与电流一样，电路中任意两点之间的电压的实际 方向往往是不能预先确定，因此在对电路进行分 析计算之前，先要设定该段电路电压的参考方向， 若计算电压结果为正值，说明电压的参考方向与 实际方向一致；若计算电压结果为负值，说明电 压的参考方向与实际方向相反。
2）电位
A水槽的液面距离地面的高度设为10米，这是A 的水位，B水槽的液面距离地面的高度为设1米， 这是B的水位，可见“水位”这个概念是以地面 作为参考点的，即从地面算起。而AB两个水槽 液面之间的的水位差（9米）则与地面无关，水 位差是两点之间的相对距离。
用的电压单位还有千伏（kV）、毫伏（mV）、微伏
（μV），它们之间的换算关系如下：
电压同电流一样不但有大小，也是有方向的。电 压的方向总是对电路中的两点而言的，规定电压 的实际方向是由高电位指向低电位的方向，即电 位降低的方向。电压方向可以用箭头来表示，也 可以用双下标表示，双下标中前一个字母代表正 电荷运动的起点，后一个字母代表正电荷运动的 终点，电压的方向则由起点指向终点。除此之外 还可以用“+”、“-”符号来表示电压的方向。
参考点的选择是任意的，电路中各点的电 位都是相对于参考点而言的。通常规定参 考点的电位为零，因此参考点又叫做零电 位点。比参考点高的电位为正，比参考点 低的电位为负。通常将电源的负极作为参 考点；在工程技术中则选择电路的接地点 为参考点。
由电位的定义可知，电位实际就是电压， 只不过电压是指任意两点之间，而电位则 是指某一点和参考点（地）之间，电路中 任意两点之间的电压即为此两点之间的电 位差，如a、b之间的电压可记为
U AB
W q
式中，W —— 场力由A点移动电荷到B点所做的功， 单位焦耳（J）；
Q —— 由A点移到B点的电荷量，单位库仑（C）；
U
——
AB
A，B两点间的电压。
在国际单位制中，电压的单位是伏特，简称伏，符号为V。
如果将1库仑（C）正电荷从A点移到B点，电场力所做的
功为1焦耳（J），则A和B两点间的电压为1伏（V）。常
相似的，电路中的电流在电场作用下总是从高电位流向 低电位，不能从低电位流向高电位，这样也没法构成闭 合的回路，使电流无法持续。如果要构成闭合的回路， 也得要消耗外部能量把正电荷从低电位搬运到高电位， 这个任务由图中的干电池来完成，它消耗化学能实现把 正电荷从低电位的负极源源不断地搬运到高电位的正极， 使电池的两极之间保持着电位差，从而使电流得以持续。 衡量电源移动正电荷的本领用“电动势”这个概念。电 动势是电源力将单位正电荷从电源的负极移到正极所做 的功，用符号E表示：
EW q
式中，E为电源电动势，单位为伏（V），W为非电场力 （化学力）移动正电荷作的功，单位是焦耳（J），q为 非电场力移动的电荷量，单位为库伦（C）。若外力把 1C正电荷从电源的负极移到正极所做的功是1J，则电源 的电动势等于1 V。
电源的电动势不仅有大小而且有方向，电动势在 数值上等于电源两极间的电位差，方向规定为电 源力推动正电荷运动的方向，即电位升高的方向， 从电源的负极指向正极，这与电源外部的电压方 向刚好相反。
Uab Va Vb
3）电动势
水流能在重力作用下从A槽自动流向B槽， 即从高水位流向低水位，但水流不能自动 克服重力由B槽流回A槽去，如果要让水流 在AB两个槽之间不断循环，从而保证水车 的不停旋转，则要消耗外部能量把水从低 水位的B槽搬动回高水位的A槽，这样才能 构成一个闭合的水路，使水流得以循环， 这个把水由低往高送的任务就由水泵完成， 衡量水泵提升水的能力用“扬程”这个概 念。
