读卡器模块说明
读卡器说明书
4. 接口说明
产品接口示意图，读卡器的接口示意图如图 4.1 所示。
图 4.1 读卡器正面 1、与洗衣机/烘干机连接的 MOLEX 接口。该接口即为网络读卡器提供电源，也包含网络读卡器与洗衣
机的通信接口； 2、网络通信接口为标准 RJ45 接口； 3、JLINK 调试接口，程序烧写调试用； 4、串口控制台/ISP 接口，该接口用作调试信息输出，或 ISP 烧写； 5、指示灯，红色为电源指示灯，两个绿色灯为运行指示灯和状态指示灯，暂未使用；
杭州雄伟科技开发有限公司
网络读卡器 使用说明书
杭州雄伟科技开发有限公司
1
杭州雄伟科技开发有限公司
目录
1. 概述 .............................................................................................................................................................. 3 1.1. 产品名称、型号、版本 .................................................................................................................. 3 1.2. 产品用途 .......................................................................................................................................... 3 1.3. 简介 .................................................................................................................................................. 3 1.4. 主要特色 .......................................................................................................................................... 3

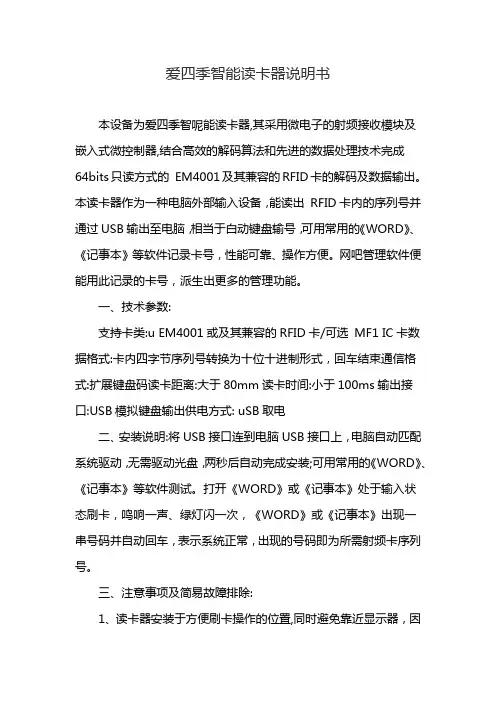

爱四季智能读卡器说明书
爱四季智能读卡器说明书
本设备为爱四季智呢能读卡器,其采用微电子的射频接收模块及嵌入式微控制器,结合高效的解码算法和先进的数据处理技术完成
64bits只读方式的EM4001及其兼容的RFID卡的解码及数据输出。
本读卡器作为一种电脑外部输入设备，能读出RFID卡内的序列号并通过USB输出至电脑，相当于白动键盘输号，可用常用的《WORD》、《记事本》等软件记录卡号，性能可靠、操作方便。
网吧管理软件便能用此记录的卡号，派生出更多的管理功能。
一、技术参数:
支持卡类:u EM4001或及其兼容的RFID卡/可选MF1 IC卡数据格式:卡内四字节序列号转换为十位十进制形式，回车结束通信格式:扩展键盘码读卡距离:大于80mm读卡时间:小于100ms输出接口:USB模拟键盘输出供电方式: uSB取电
二、安装说明:将USB接口连到电脑USB接口上，电脑自动匹配系统驱动，无需驱动光盘，两秒后自动完成安装;可用常用的《WORD》、《记事本》等软件测试。
打开《WORD》或《记事本》处于输入状态刷卡，鸣响一声、绿灯闪一次，《WORD》或《记事本》出现一串号码并自动回车，表示系统正常，出现的号码即为所需射频卡序列号。
三、注意事项及简易故障排除:
1、读卡器安装于方便刷卡操作的位置,同时避免靠近显示器，因
显示器的辐射可能会干扰读卡器的正常工作。
2、刷卡时建议不要操作鼠标，避免转送数据出错。
3、读卡器与电脑之间的通信电缆长度应小于5米。
4、避免在临界状态(刚能读卡的距离)读卡。
5、刷卡没反应:接口是否插好;射频卡是否为兼容的RFID 卡类;射频卡是否已坏;是否另有射频卡处于读卡范围内。
6、转送数据。
HID iCLASS 13.56 MHz 读 写非接触式智能卡和读卡器 应用说明
应用说明 # 28HID iCLASS 13.56 MHz 读/写非接触式智能卡和读卡器HID iCLASS 13.56 MHz 读卡器、读卡器/写卡器和非接触式智能卡与现有的门禁系统兼容，并且通过与不同应用系统提供商的整合，可以在更多领域应用，如生物识别、考勤系统、电子货币及自动售买、HVAC 自动控制和记帐、IT 安全认证、警卫巡逻、停车管理和医疗或服务记录储存。
HID iCLASS读卡器可以将 13.56MHz RF 能量转换成电能，与无源iCLASS非接触式智能卡进行通讯。
ISO 15693 标准可以实现更长的读取范围，同时又符合FCC 能量输出限制。
由于认证密钥更大，加密功能更强，iCLASS提供的安全性比同类的 13.56MHz 技术，如 MIFARE 1要高。
与 MIFARE 的 48 位密钥相对，iCLASS使用 64 位密钥，而且iCLASS使用多种不同的密钥，并且可以使用DES 或 Triple DES 在卡上加密储存的数据，而 MIFARE 是随意存储其密钥和数据。
本文档将做概括介绍，可以让你熟悉应用系统提供商、咨询商、经销商和最终用户是如何使用iCLASS功能的。
要实现一项新的应用，需要“软件开发套件”以及厂家培训和认证。
iCLASS读卡器iCLASS读卡器备有三种颜色：黑色、灰色和白色。
它们还备有以下三种不同的规格用于各种不同的用途，见下所述。
除不同的 LED 和蜂鸣器操作模式之外，这些读卡器还有许多其它配置选项，可以在工厂进行预设置，或使用 HID 技术支持部门提供的专用配置卡在现场进行修改。
iCLASS读卡器产品可以分为三类：只读型、读/写型和 OEM 型。
只读型（韦根输出）R10 – 用在门框、竖框和其它受限制的空间上R30 – 用在 80mm 正方形欧洲或亚洲背盒上R40 – 用在美国 J-box 上，另外还配有欧洲/亚洲安装孔这些读卡器都配有标准韦根接口，可以配合多数门禁系统使用。

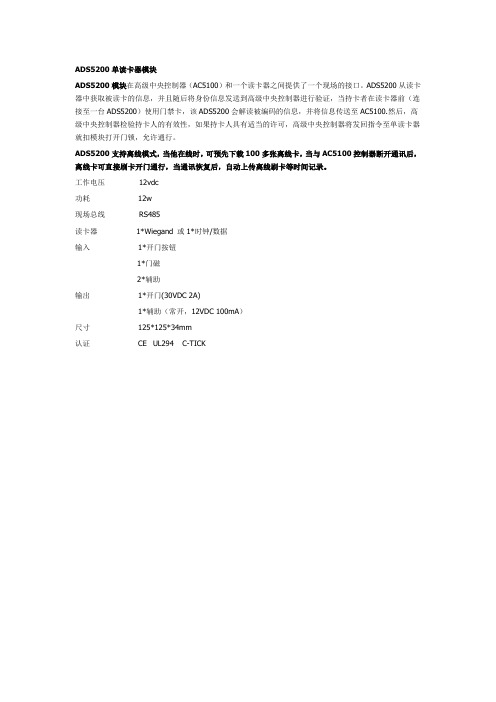

西门子门禁系统ADS5200单读卡器模块
ADS5200单读卡器模块
ADS5200模块在高级中央控制器（AC5100）和一个读卡器之间提供了一个现场的接口。
ADS5200从读卡器中获取被读卡的信息，并且随后将身份信息发送到高级中央控制器进行验证，当持卡者在读卡器前（连接至一台ADS5200）使用门禁卡，该ADS5200会解读被编码的信息，并将信息传送至AC5100.然后，高级中央控制器检验持卡人的有效性，如果持卡人具有适当的许可，高级中央控制器将发回指令至单读卡器就扣模块打开门锁，允许通行。
ADS5200支持离线模式，当他在线时，可预先下载100多张离线卡，当与AC5100控制器断开通讯后，离线卡可直接刷卡开门通行，当通讯恢复后，自动上传离线刷卡等时间记录。
工作电压12vdc
功耗12w
现场总线RS485
读卡器1*Wiegand 或1*时钟/数据
输入1*开门按钮
1*门磁
2*辅助
输出1*开门(30VDC 2A)
1*辅助（常开，12VDC 100mA）
尺寸125*125*34mm
认证CE UL294 C-TICK。
基于单片机与RFID的非接触式读卡器设计
基于单片机与RFID的非接触式读卡器设计1.引言非接触式读卡器是一种用于读取与RFID技术相兼容的ID卡片的设备。
RFID（Radio Frequency Identification，射频识别）技术利用无线电波与读卡器进行通信，实现卡片与读卡器之间的数据传递。
本文将介绍基于单片机与RFID的非接触式读卡器设计。
2.设计原理（1）读卡器模块：读卡器模块负责通过天线对周围的RFID卡片进行射频识别，并将读取到的卡片ID信息传递给单片机控制模块。
（2）RFID模块：RFID模块是一种特殊的射频微型芯片，可嵌入到ID卡片中。
通过与读卡器模块进行无线通信，将卡片ID信息传递给读卡器模块。
（3）单片机控制模块：单片机控制模块负责接收读卡器模块传递的卡片ID信息，并进行处理。
可以通过串口或者其他方式将ID信息传递给计算机或其他设备。
3.硬件设计硬件设计包括电源电路、射频天线电路和单片机电路。
电源电路负责为读卡器提供稳定的工作电压。
射频天线电路用于接收和发送射频信号。
单片机电路用于控制整个读卡器的工作流程。
4.软件设计软件设计包括单片机的程序设计与RFID协议的实现。
单片机程序设计由读卡器模块和单片机控制模块的驱动程序组成。
驱动程序负责控制射频天线与RFID模块的通信，并将卡片ID信息传递给单片机控制模块。
RFID协议的实现是基于读卡器模块与RFID模块之间的无线通信协议。
5.相关技术（1）射频通信技术：射频通信技术是实现读卡器与RFID卡片之间无线通信的关键技术。
读卡器通过天线发送射频信号，卡片通过射频天线接收信号，并发送卡片ID信息给读卡器。
（2）嵌入式系统设计：嵌入式系统设计是为了满足读卡器具有小型化、便携化和低功耗等需求。
通过合理选择单片机和其他硬件组件，以及进行有效的软件设计，可以实现嵌入式读卡器系统。
6.总结基于单片机与RFID的非接触式读卡器可以实现快速、便捷的卡片识别功能。
通过合理设计硬件和软件，可以实现读卡器与计算机及其他设备的数据交互。

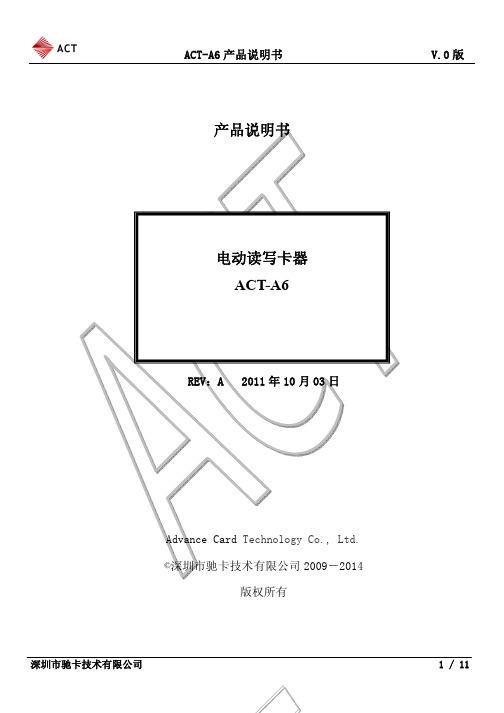

ACT-A6读卡器产品说明书.
版权所有目录444561011产品展示本产品电磁兼容符合GB9254-2008（A级）测试要求产品型号●主动轮具有“四组传动轮”，卡片传动稳定可靠，防止不出卡或吞卡。
●传动组件为“纯皮带式传动”使传动更平稳，读卡更稳定，噪音更小。
●磁头前端具备传动轮，可自动重入卡读卡，提高卡片的读卡成功率。
定制类型0．标准类型●多组传动轮的方式，可防止异常的断卡、残卡进入读卡器内。
●读卡磁头采用“自平衡式读卡磁头结构”模块，读卡稳定易维护。
●主体采用“高性能塑胶材料”保证了读卡器的读卡精度及产品一致性。
操作说明1.产品的嵌入式软件的开发无订制软件版本的产品，可直接调用本公司提供的动态库文件；2.3.4.电源正极，两条5.进卡，检测磁卡磁信号；一种为所有卡片都可以进卡，开关方式检测卡片的宽度。
2)出卡产品具有多种出卡方式可分为“前端出卡夹卡模式”“前端出卡不夹卡模式”“后需求可选择相应的出卡指令。
6.卡嘴指示灯2)双击windows中的“设“灰”变“亮”了。
表示连接成功。
8)然后再点击“走到ＩＣ卡位”，读卡器开始动作，并将卡片走到ＩＣ卡位置，等待读卡。
如下图：10)进入到卡操作介面后，就可以进行读取卡数据或者写数据了。
11)操作完成后，可以点击“弹卡”命令将卡片从读卡器中退出。
维护与保养8.当读卡器联机后不工作，请确认好读卡器的版本是否正确。
9.读卡器通讯正常无法转动时读先确认传感器是否正常，再确认马达及其连接线路是否正ACT-A6产品说明书 V.0版深圳市驰卡技术有限公司 11 / 11产品尺寸图。
T5557读写模块开发手册
T5557读写模块开发⼿册T5557读写模块开发⼿册⼀、概述T5557读写模块是本公司低频（Low Frequency）RFID中的⼀员，可以读写T5557芯⽚，同时⽀持ID（EM4100）和FDX-B(ISO11784\85)两种标准。
该模块电路和读卡算法都经过仔细优化，模块具有功耗低，感应灵敏，读卡稳定、读卡速度快等特点；通过UART发送简单的指令就可完成操作，易于嵌⼊到各类电⼦产品中，可以缩短您的开发周期，减少开发和维护费⽤。
参数：频率：125KHz供电：2.7V ~ 3.6V接⼝：采⽤UART通信，波特率为38400标准：同时⽀持ID（EM4100）、FDX-B（ISO11784\85）两种标准卡⽚：可以读写T5557、ATA5567、ATA5577距离：0~7cm，测试以EM4100为准功耗：读卡功耗16.7mA，空闲功耗1.1mA。
⼆、电路连接和电路尺⼨图图1图2三、操作协议3.1、主从外部CPU为主，读卡器为从，读卡器始终处于应答状态，不主动向外部CPU 发送命令。
1 BIT起始位、8 BIT数据、1 BIT停⽌位。
3.2、通讯协议3.2.1．外部CPU命令格式命令头 + 长度字 + 命令字 + 命令参数 + 校验字节命令头：2 BYTES，0xAADD长度字：2 BYTES，从命令字到校验字节的字节长度，⾼字节在前，低字节在后命令字：2 BYTES，⾼字节在前，低字节在后命令参数：可以为空校验字节：1 BYTE，命令字到命令参数最后⼀字节的逐字节异或注：如果从长度字到校验字节中有⼀个字节=AA，则在其后跟⼀字节00以区分命令头,但长度字不变3.2.2．读卡器应答格式命令头 + 长度字 + 命令字 + 状态字节 + 返回数据 + 校验字节命令头：2 BYTES，0xAADD长度字：2 BYTES，从命令字到校验字节的字节长度，⾼字节在前，低字节在后命令字：2 BYTES，⾼字节在前，低字节在后状态字节：1 BYTE，00 = 成功；⾮零＝失败返回数据：可以为空校验字节：1 BYTE，命令字到返回数据的最后⼀字节的逐字节异或注：如果从长度字到校验字节中有⼀个字节=AA，则后跟⼀字节00以区分命令头,但长度字不变3.2.3．⽰例（以下数据均为16进制表⽰）发送：AA DD 00 03 01 03 02返回：AA DD 00 04 01 03 AA 00 A83.3、命令详解上位机发送任何命令字读卡器都有相应的应答，以下标注的“应答数据：⽆”是指读卡器返回的数据包中“返回数据”部分为空；当发送的命令字⽆效时，下位机会返回⼀个状态字节为0x0A的数据包。
读卡器操作手册
读卡器操作手册本操作手册旨在为使用读卡器提供指导和帮助。
读卡器是一种用于读取和传输数据的安全设备，广泛用于各种行业和领域，如金融、医疗、政府等。
本手册将涵盖读卡器的使用、维护以及常见故障排除等内容。
读取各种类型的卡片，如磁条卡、IC卡、射频卡等；连接读卡器：将读卡器通过USB接口或串口连接至计算机或终端设备；启动设备：启动计算机或终端设备，并确保已经安装了相应的驱动程序；插入卡片：将需要读取的卡片插入读卡器插槽中；开始读取：启动读卡器软件，选择相应的卡片类型和操作选项，开始读取卡片数据；数据传输：数据读取成功后，可以通过软件界面查看和导出数据；关闭设备：在操作完成后，请关闭读卡器并断开连接。
请确保读卡器连接正确，避免接口松动或接触不良；请勿在读卡器工作过程中拔插卡片，以免损坏读卡器或卡片；请确保使用的计算机或终端设备已经进行安全防护和杀毒处理，以防止恶意攻击和数据泄露；在使用过程中如遇到问题，请技术支持或查阅用户手册获取帮助。
在使用过程中如遇到问题，可以参考以下步骤进行故障排除：检查读卡器与计算机或终端设备的连接是否正常；尝试重新启动计算机或终端设备，并重新启动读卡器软件；如果问题仍然存在，请技术支持或查阅用户手册获取帮助。
随着科技的快速发展，无线射频识别（RFID）技术已经广泛应用于各种领域，如供应链管理、安全认证、物流跟踪等。
RFID系统主要由读写器、标签和天线组成。
其中，标签天线的设计与测量对于整个RFID系统的性能至关重要。
本文将探讨RFID系统标签天线的设计与测量。
RFID标签天线主要分为两种类型：内置天线和外部天线。
内置天线通常直接蚀刻或印刷在RFID芯片上，而外部天线则是一个独立的结构，通过连接线与RFID芯片相连。
根据应用需求，可以选择合适的类型。
标签天线的材料对天线的性能有很大影响。
常用的材料包括铜、铝、不锈钢等。
选择合适的材料可以优化天线的阻抗和辐射效率。
标签天线的尺寸和形状对天线的性能有很大影响。
蓝牙读卡器操作说明
IP65
电器特性
工作电压
9-24V(9-18V Type )
工作电流
<500mA(max)
接收灵敏度
-110dbm
串口通信波特率
9600bps/19200bps
通讯接口
RS485,Wiegand26/Wiegand34
修改成功，才能进行卡片密码修改。卡片新密码为6位数字并与读卡器密码一致。
1.打开读卡器加密软件。
2.选择设置卡密码，在“6位原始密码”信息框内填入：FFFFFF(出厂默认) ; 6位新密码信息框内输入
新密码（限数字）;确认新密码信息框内再次输入6位新密码确认。按确认就可以完成设置密码了。 如
B．ID号设置开关
此开关为读卡器自身的ID号设置，共8个ID号（ID1~ID8）相邻的两台读卡器必须设置不同的ID
号码，且每次只能设1位。如：入口设为ID1（ID1置ON其它置OFF），出口设为ID2（ID2置ON
其它置OFF）。
C．信号调节开关设置
当信号调节开关（8位）全部调至OFF状态时，信号强度进入全自动调节方式，如果有一个或多个开
关调至ON状态信号的强度调节进入手动调节方式开关由1到8是由弱到强，全部为ON时信号为最
强状态。
. 读卡器加密设置
注意：读卡器出厂原始密码为FFFFFF，修改的新密码仅为数字，且务必记住新密码。
1.打开读卡器加密软件。
2.选择读卡器密码，在“6位原始密码”信息框内填入：FFFFFF(出厂默认) ; 6位新密码信息框内输入
醒窗口朝读卡器方向开车测试。根据需要调整读卡器读卡方向，以达到最佳使用效果。
. 常见故障排除
PW6K1R2-读卡器
由霍尼韦尔公司提供的相关产品设计、使用和服务的所有软件、图纸、图表、规范、 目录、文献、手册和其他材料都应保持机密状态，并构成霍尼韦尔公司的所有权， 同时客户应同意将该类资料以机密状态实施处理。客户无权参与产品或相关材料的 设计，除非该类资料专门为客户提供或仅在销售期间使用。客户不可复制产品或应 用设计，或者将产品设计或相关资料用于谋求自身利益或任何其他方利益。除非霍 尼韦尔公司以书面形式明确放弃，否则本部分所包含的约定在该协议的整个期限内 均保持有效。
PW-6000 双读卡器模块安装指南，文件编号800-01951 ，修订本 B
iii
前言
警告与注意事项
警告： 将设备与电源连接之前，应检查电源输出电压是否在电源规范内。 安装完成前不得为系统接通电源。如不遵守预防措施，可能造成人身伤害或死亡， 同时可能造成设备无法修复的损坏。 警告：防火安全和责任通知 根据安装相关的所有防火和生命安全规范，不得将卡片读卡器与紧急入口、安全门、 隔栅、电梯或单一出口门连接。各城市间的该类防火和安全规范存在差异，用户在 使用电子产品对门和其他隔栅实施控制前必须经过当地消防官员的批准。例如，在 某些城市使用出口按钮是非法的。在大多数应用中，不需要学习如何操作的可单独 操作的出口是生命安全要求之一。应始终确保获得所有所需的书面许可。不得接收 口头许可，该类许可无效。 霍尼韦尔公司不建议将 PW-6000 或相关产品作为主要报警或监控系统使用。主要 报警或监控系统应始终符合当地的防火和安全规范要求。安装人员还必须通过指导 最终用户实施适当的检测程序来对系统进行定期测试。如不对系统实施定期检测， 一旦发生故障，安装人员应对最终用户方的损坏负责。 警告： 将设备的机箱接地。 警告： 所有门锁都应设置抑制器。安装应采用 S-4 型抑制器。霍尼韦尔公司仅建议使用直 流电锁。 小心： 如发现任何运输损坏，必须向商业运输公司提出索赔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管脚名称功能
1 RS23
2 TXD RS232串口发送
2 RS232 RXD RS232串口接收
3 5V VDC 5V直流电源正
4 GND 直流电源地
3．与电脑连接（可调用圆志DLL动态库）
注：在调用下面DLL函数之前，需将该对应动态库MasterRDnew.dll和MasterCom.dll复制到C:\Windows\system32文件夹下。
3.1库函数说明
通用函数功能：获取动态库版本号
原型：int WINAPI lib_ver(unsigned int *nVer)
参数：*nVer：2字节动态库版本号
返回：成功返回0
通用函数功能： DES算法加密函数
原型：int (WINAPI* des_encrypt)(unsigned char *szOut, unsigned char *szIn , unsigned int
inlen, unsigned char *key, unsigned int keylen);
参数：szOut：输出的DES值，长度等于明文长度
szIn：明文
inlen：明文长度,8字节的整数倍
key：密钥
keylen：密钥长度,如果大于8字节，是3des,如果小于等于8字节单des.不足补零返回：成功返回0
4．底层数据通讯协议：
4.1 UART协议
UART接口一帧的数据格式为 1个起始位，8个数据位，无奇偶校验位，1个停止位。
波特率：19200
发送数据封包格式：
数据包帧头02 数据包内容数据包帧尾03 注:0x02、0x03被使用为起始字符、结束字符，0x10被使用为0x02,0x03的辨识字符。
因此在通讯的传输数据之中（起始字符0x02，至结束字符0x03之中）的0x02、0x03、0x10字符之前，皆必须补插入0x10做为数据辨识之用。
例如起始字符0x02，至结束字符0x03之中有一原始数据为0x020310，补插入辨识字符之后，将变更为0x100210031010。
数据包内容:
模块地址长度字命令字数据域校验字
模块地址：对于单独使用的模块来说固定为0x0000；
对网络版模块来说为0x0001~0xFFFE；
0xFFFF为广播。
长度字：指明从长度字到校验字的字节数
命令字：本条命令的含义
数据域：该条命令的内容,此项可以为空
校验字：从模块地址到数据域最后一字节的逐字节累加值（最后一字节）。
返回数据封包格式：同发送数据封包格式相同
数据包内容:
模块地址长度字接收到的命令字执行结果数据域校验字模块地址：对与单独使用的模块来说固定为0x0000;
对网络版模块来说为本身的地址;
长度字：指明从长度字到数据域最后一字节的字节数
命令字：本条命令的含义
执行结果：0x00 执行正确
0x01---0xFF 执行错误
数据域：该条命令的内容,返回执行状态和命令内容
校验字：从模块地址到数据域最后一字节的逐字节累加值（最后一字节）。
4.2 命令列表
基本命令集
命令名称命令数据域及解释。
