射频卡读卡器设置说明
射频卡读模块使用说明

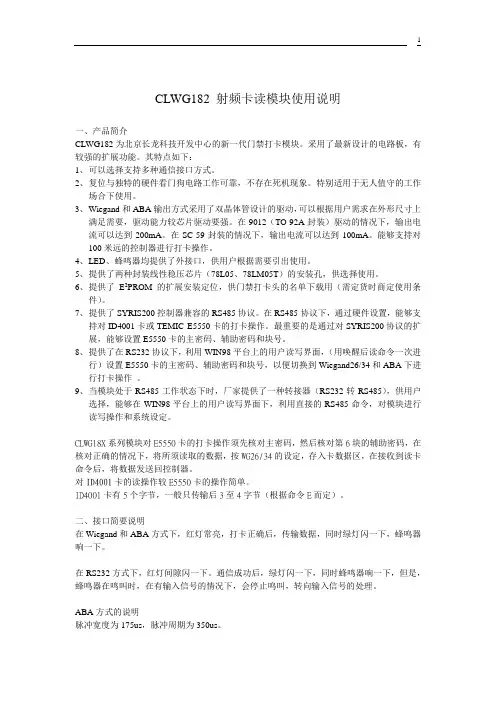

CLWG182 射频卡读模块使用说明一、产品简介CLWG182为北京长龙科技开发中心的新一代门禁打卡模块。
采用了最新设计的电路板，有较强的扩展功能。
其特点如下：1、可以选择支持多种通信接口方式。
2、复位与独特的硬件看门狗电路工作可靠，不存在死机现象。
特别适用于无人值守的工作场合下使用。
3、W iegand和ABA输出方式采用了双晶体管设计的驱动，可以根据用户需求在外形尺寸上满足需要，驱动能力较芯片驱动要强。
在9012（TO-92A封装）驱动的情况下，输出电流可以达到200mA。
在SC-59封装的情况下，输出电流可以达到100mA。
能够支持对100米远的控制器进行打卡操作。
4、L ED、蜂鸣器均提供了外接口，供用户根据需要引出使用。
5、提供了两种封装线性稳压芯片（78L05、78LM05T）的安装孔，供选择使用。
6、提供了E2PROM的扩展安装定位，供门禁打卡头的名单下载用（需定货时商定使用条件）。
7、提供了SYRIS200控制器兼容的RS485协议。
在RS485协议下，通过硬件设置，能够支持对ID4001卡或TEMIC E5550卡的打卡操作。
最重要的是通过对SYRIS200协议的扩展，能够设置E5550卡的主密码、辅助密码和块号。
8、提供了在RS232协议下，利用WIN98平台上的用户读写界面，（用唤醒后读命令一次进行）设置E5550卡的主密码、辅助密码和块号，以便切换到Wiegand26/34和ABA下进行打卡操作。
9、当模块处于RS485工作状态下时，厂家提供了一种转接器（RS232转RS485），供用户选择，能够在WIN98平台上的用户读写界面下，利用直接的RS485命令，对模块进行读写操作和系统设定。
CLWG18X系列模块对E5550卡的打卡操作须先核对主密码，然后核对第6块的辅助密码，在核对正确的情况下，将所须读取的数据，按WG26/34的设定，存入卡数据区，在接收到读卡命令后，将数据发送回控制器。
T7122M射频射频射频射频ID卡读卡模块说明书卡读卡模块

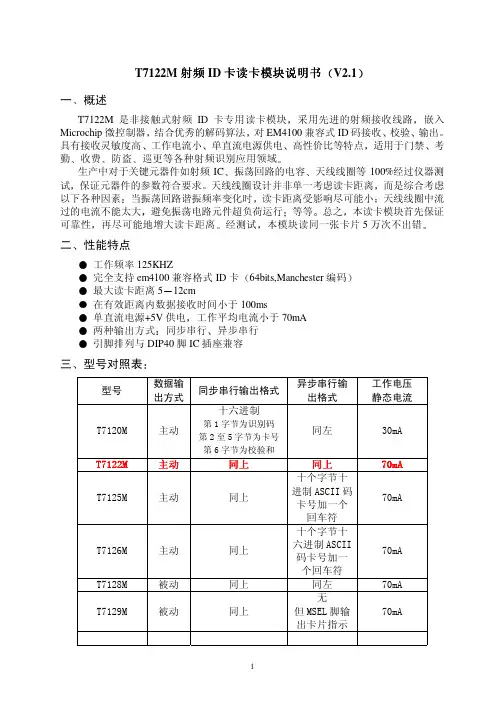

T7122M 射频ID卡读卡模块说明书V2.1一概述T7122M 是非接触式射频ID卡专用读卡模块采用先进的射频接收线路嵌入Microchip 微控制器结合优秀的解码算法对EM4100兼容式ID 码接收校验输出具有接收灵敏度高工作电流小单直流电源供电高性价比等特点适用于门禁考勤收费防盗巡更等各种射频识别应用领域生产中对于关键元器件如射频IC 振荡回路的电容天线线圈等100%经过仪器测试保证元器件的参数符合要求天线线圈设计并非单一考虑读卡距离而是综合考虑以下各种因素当振荡回路谐振频率变化时读卡距离受影响尽可能小天线线圈中流过的电流不能太大避免振荡电路元件超负荷运行等等总之本读卡模块首先保证可靠性再尽可能地增大读卡距离经测试本模块读同一张卡片5万次不出错二性能特点工作频率125KHZ完全支持em4100兼容格式ID卡64bits,Manchester编码最大读卡距离512cm在有效距离内数据接收时间小于100ms单直流电源+5V供电工作平均电流小于70mA两种输出方式同步串行异步串行引脚排列与DIP40脚IC 插座兼容三型号对照表型号数据输出方式同步串行输出格式异步串行输出格式 工作电压 静态电流T7120M 主动 十六进制 第1字节为识别码 第2至5字节为卡号 第6字节为校验和同左 30mA 22T7122M M 主动 同上 同上 70mA 70mAT7125M主动同上十个字节十进制ASCII 码卡号加一个回车符 70mAT7126M 主动 同上 十个字节十六进制ASCII码卡号加一个回车符70mAT7128M 被动 同上 同左 70mA T7129M 被动 同上 无 但MSEL 脚输出卡片指示70mA四接口描述顶 视 图引脚号 同步串行 异步串行 1 (So) 数据输出 数据输出 2 (Sck) 同步时钟 不接 3 (CP) 卡存在 卡存在 4 (Msel) 不接 接地 5 (GND) 接地 接地 21 (Vcc) +5V 电源 +5V 电源22 (GND)接地接地 27-28 (L1L2)天线天线五特性参数极限参数项目数值 单位Vcc 最大电源电压 5.5 VSo 最大输出电流 25 mA Sck 最大输出电流 25 mA CP 最大输出电流 25 mA L 1L2最大输出电流 100 mA 工作温度T OPR0~70或 -40~+70贮藏温度T STR -55~+125电气机械特性测试条件T A =25V CC =5V项目 最小典型最大单位+5VVcc 4.5 5 5.5V 工作电流I C 70 90 mA工作频率F RES 115 125140 KHZ So,Sck,CP输出高电平V OH Vcc-0.7VSo,Sck,CP 输出低电位V OL0.6 V最大读卡距离D* 50 80 120 mm 解码时间T DEC 80ms引脚直径 1.0 mm 外形尺寸L W H572211 mm *最大读卡距离与供电电源使用的ID 卡天线线圈及使用的环境有关六数据输出1数据输出格式共输出48Bits 即6个字节第一字节为ID 卡识别码第二至第五字节为卡号最后一个字节为前五个字节的校验和校验和运算变量类型为BYTE 类型运算过程进位被丢弃选择同步串行输出方式时每个字节中高位先输出选择异步串行输出时每个字节中低位先输出输出波特率均为9600 Bits/S2数据输出波形同步串行输出波形Tsck=04us异步串行输出波形波特率9600七应用电路简图八应用注意事项1卡号校验本读卡模块内部虽然对于卡片感应来的数据信号进行严格的校验但是外部电源接触不良或者严重的电磁干扰则有可能偶然使读卡模块内部软件跑飞T7122M 内部启用看门狗防止死机但模块的CP端有可能出现低电平致使外围接口电路读入一个错误的卡号因此二次开发读入卡号后最好进行校验和校验并且判断卡号是否合法例如读入六个字节全为零则校验和也正确不合法应排除2与PC串口连接注意事项请到本公司网站查找本模块VB例程本模块异步串行输出时经MAX232进行电平转换可直接与PC串口连接以下以VB开发为例说明应注意的事项1定义byte类型的动态数组如mydata()2串口设置9600n8 13通讯方式设为二进制如MSComm1.InputMode = comInputModeBinary4打开串口后必须马上读入一次数据并抛弃以便清空串口的缓冲区此项操作主要针对外部电路上电时上电引起随机信号产生的错误数据进入缓冲区5等待缓冲区六个字节数据并读入6数据校验如果Mydata(5)=mydata(0)+mydata(1)+mydata(2)+mydata(3)+mydata(4)成立则初步判断数据正确再排除非法卡号如六个字节全为零则应抛弃这组数据7计算卡号第一个字节mydata(0)为识别号不包含在卡号之内Cardno=mydata(1)*256*256*256+mydata(2)*256*256+mydata(3)*256+mydata(4)(8) 读入一张卡号完成继续步骤5九影响读卡距离的因素及天线线圈安装注意事项由于RFID卡完全靠射频信号在读卡设备和卡片之间传输电能和数据信号因此容易受到周围环境干扰主要表现在读卡距离受影响以下是几种主要干扰金属干扰1金属干扰天线周围如果有金属存在则本机射频的工作频率将受影响读卡距离也受影响严重时读卡反应迟钝甚至不能读卡避免的方法是所有的金属材料尽量离开天线线圈特别是天线前面不能有金属封板金属封板会屏蔽电磁波致使读卡完全失效天线后面如果有金属封板则应该离开天线线圈至少3厘米以上2相互干扰相互干扰如果读卡设备两机之间距离小于0.5米也会产生互相干扰因此两台以上的如果安装在同一地点则每台之间的距离应大于0.5米电源干扰3电源干扰如果使用的电源性能不良将引起电压不稳波纹太大对读卡距离产生影响电磁波干扰4电磁波干扰外界的电磁杂波也会对读卡产生干扰不同卡片5不同卡片读卡距离也有差别有时甚至差别几个厘米。

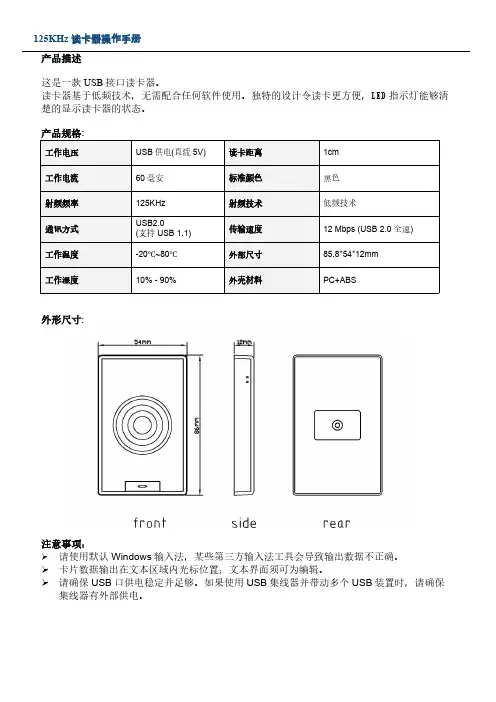

125KHz 读卡器操作手册说明书
这是一款 USB 接口读卡器。 读卡器基于低频技术，无需配合任何软件使用。独特的设计令读卡更方便，LED 指示灯能够清 楚的显示读卡器的状态。
产品规格:
工作电压
USB 供电(直流 5V)
读卡距离
1cm
工作电流
60 毫安
标准颜色
黑色
射频频率 通讯方式 工作温度
125KHz
USB2.0 (支持 USB 1.1)
-20℃~80℃
射频技术 传输速度 外部尺寸
低频技术 12 Mbps (USB 2.0 全速) 85.8*54*12mm
工作湿度
10% - 90%
外壳材料
PC+ABS
外形尺寸:
注意事项：
请使用默认 Windows 输入法，某些第三方输入法工具会导致输出数据不正确。 卡片数据输出在文本区域内光标位置；文本界面须可为编辑。 请确保 USB 口供电稳定并足够。如果使用 USB 集线器并带动多个 USB 装置时，请确保
集线器有外部供电。
EM485非接触式射频ID卡只读器说明书
EM-485 非接触式射频ID卡只读器说明书一. 概述485系列的125KHZ非接触式射频ID卡只读器是釆用先进的射频接收线路设计及嵌入式微控制器,结合高效译码算法,完成对64bits Read-Only uem4100兼容式ID卡的接收,具有接收灵敏度高﹑工作电流小﹑单直流电源供电﹑低价位高性能等特点.485只读器适用于门禁﹑考勤﹑收费﹑防盗等各种射频识别应用领域.●使用说明:只读器通电后,红绿灯交替亮,然后红灯常亮,蜂鸣器常鸣一声.卡接近时,红灯转绿灯闪烁一下再变为红灯.读卡后,若ID卡仍在射频感应区内只读器将不重读该卡号.同一ID卡,读卡后迅速离开射频感应区又进入该区时,只读器将不读该ID卡号.不同ID卡分别进入射频感应区范围,只读器将连续读卡.●安装说明:485只读器可直接安装在墙面或墙内,表面不能覆盖金属物.安装步骤:a)移开前面罩b)按只读器上的两孔在墙上的相应位置打孔c)用螺丝把只读器固定在墙上d)盖上前面罩, 安装完毕二.特点●内置天线,工作频率为125KHZ●完全支持uem4100兼容格式ID卡(64bits,Manchester编码)●有效距离10-20cm●在有效距离内数据接收时间小于100ms●5-15V供电,工作电流小于70mA●RS485数据输出●内置双色LED及蜂鸣器三. 接口描述引线编号引线颜色说明1 红电源(Vcc): +5V~+15V2 黑接地(GND)3 绿数据输出(R+)4 白数据输出(R-)四. 特性参数●极限参数项目数值单位电源,Vcc +15 V引线R﹢,R-电流±25 mA工作温度,T OPR0~70 ︒C贮藏温度,T STR -55~+125 ︒C●电气﹑机械特性非特别说明T A=25︒,Vcc=5V项目最小典型最大单位电源,Vcc 5 6 15 V 工作电流,Ic 48 70 mA 工作频率,F RES 100 125 150 khz 有效距离,D * 100 150 mm 译码时间,T DEC 65 100 ms 尺寸, LXWXH 11.2 X 7.2 X 1.7 cm五. 通讯协议卡片只读器通讯协议格式如下:1.SOH和END都是一个字节的控制字符:SOH控制器端定义为﹤0X09﹥模块端定义为﹤0X0A﹥END控制器及模块端均定义为﹤0X0D﹥其中﹤0X﹥为十六进制表示法2.TYPE为模块型式编号,固定为一个字节.本型式编号为固定为”A”3.ID为模块端的识别代码.这一字节的ASCII字符必须是在1﹤0X31﹥到8﹤0X38﹥的范围内.假如控制器端传送的ID值与模块地址编号相同,则该模块将会接收控制器端所传送的数据,而模块响应时,也会传回相同的地址编号4.FC是通讯功能码,和资料有相关性,固定为一个字节.这些资料请参阅通讯协议表及相关说明.5.8 bits BCC是所有字符的检查字段,为二个字节.有关8 bits BCC的信息和范围程序,请参阅附录A6.RS485传输协议设定为”E,8,1”,速率为”19200”.控制器与模块通讯协议表:FC : B 读取模块出厂序号说明:此功能为读取卡片内模块出厂序号,共有8个码.第1码至第2码为出厂年份,第3码至第4码为出厂周别,第5码至第8码为该型号流水号码.控制器发送信息:模块代码(ID): ﹤1﹥~ ﹤8﹥资料(DATA): ﹤none﹥模块响应信息:资料(DATA): ﹤99080001﹥说明:此功能为设定地址编号,使用模块出厂序号.控制器发送信息:模块代码(ID):固定为﹤X﹥资料(DATA):出厂序号﹤99080001﹥,模块代码﹤1﹥模块响应信息:资料(DATA): ﹤none﹥FC: D 读取模块地址编号说明: 此功能为读取地址编号, 使用模块出厂序号.控制器发送信息:模块代码(ID):固定为﹤X﹥资料(DATA):出厂序号﹤99080001﹥模块响应信息:资料(DATA): 模块代码﹤1﹥HEAD 头标志DATA BCC CHECK END SOH TYPE ID FC 资料( 8 bits BCC) 结束码起始码模块型式模块型式功能码错误检查码0X0A A X D 1 BCC1 BCC2 0X0D FC: F 读取卡片资料说明:此功能为读取卡片阅读模块所读到的卡片资料.控制器发送信息:模块代码(ID): ﹤1﹥~﹤8﹥资料(DATA): ﹤none﹥模块响应信息: (有卡片感应)资料(DATA): ﹤00000FF1A﹥(*附注)模块响应信息: (无卡片感应)资料(DATA): ﹤none﹥附注: 资料(DATA): 00000FF1A第一码为卡片形式代号,固定为0,第二码以后为卡片内码(CARD ID).编码方式为ASCII码.FC: G 重新读取卡片资料说明:此功能为重新读取卡片阅读模块所读到的卡片资料控制器发送信息:模块代码(ID): ﹤1﹥~﹤8﹥资料(DATA): ﹤none﹥模块响应信息:资料(DATA): ﹤00000FF1A﹥(*附注)附注:卡片阅读模块Power On时,如果未曾联机读取资料,则感应到卡片时,卡片阅读模块哔一声且LED会亮一下,若联机读取过资料,则感应到卡片时,LED会一直亮绿灯且不能够再感应卡片,直到收到读取卡片资料(FC: “F”)后才会变回红灯且恢复正常读卡.附录A计算一个BCC检查字符BCC检查字符是将所有要传送出去的信息,以逻辑异或(XOR)所产生的结果为BCC的值.例如有如下信息:BCC的计算有4个步骤:1.排除BCC及END,不加入XOR2.“SOH”与”TYPE”异或,产生一个二进制的值3.将步骤2所异或的结果与”ID”异或4.再将步骤3所产生的结果与”FC”异或,以此方法,继续将”DATA”内容先后异或,最后产生的结果即是BCC的值.以下为计算范例:1.信息名称十六进制说明SOH 09 开始码的ASCII值TYPE 41 十六进制”A” 的ASCII值ID 31 十六进制”1” 的ASCII值FC 46 十六进制”F” 的ASCII值DATA ---- 无资料BCC 需运算求值END 0D 结束码的ASCII值2. 将”SOH”与”TYPE”的值XOR,RES表示运算结果:SOH 0000 1001XOR XORTYPE 0100 0001RES2 0100 10003. 将步骤2的结果RES2与ID的值XOR:RES2 0100 1000XOR XORID 0011 0001RES3 0111 10014. 以此方法将其它信息名称的内容先后异或(XOR),最后产生的结果即为BCC:RES3 0111 1001XOR XORFC 0100 0110BCC 0011 1111十六进制字符 3 F其中:BCC1为0X33(十六进制”3”的ASCII值为0X33)BCC2为0X46(十六进制”F”的ASCII值为0X46)注: 发卡机的协议格式如上,只支持”F”功能码,接口为RS232,可直接联接PC机, 参数为”E,8,1”,速率为”19200”。
QX-RFMODA1-SFZ射频卡读写模块使用说明
QX-RFMODA1-SFZ射频卡读写模块使用说明一．概述该模块用于读取二代身份证和M1卡的ID号，同时该模块还可以读写符合ISO14443 TYPE B标准的各种射频接口的卡片（AT88SC0104CRF系列，ST SR176系列，各型号的TYPE B接口的CPU卡，双界面卡等）。
模块与上位机之间可以使用多种接口连接（UART、SPI、TWI），方便用户使用。
二．特点●读取二代身份证ID，MIFARE 1 卡的ID号。
●兼容ISO 14443 TYPE B 1,2,3 协议。
●提供多种外部通讯接口，方便用户开发.●UART：通用异步通讯接口。
外接RS232芯片后可以方便的和PC机交换数据。
固定波特率：115200Bps●SPI：标准SPI硬件接口。
最高速率可以达到2.0MBps。
使用标准SPI接口的模式0进行通讯。
●TWI：通用两线协议，可以使用最少的I/O数量建立模块与上位机的连接。
最高可以达到400 KPBS。
●I/O管脚CMOS和TTL输入/输出电平兼容●内置上电复位电路。
●自带看门狗电路。
●尺寸：40.7mm*20.4mm*7.15mm。
●工作频率：13.56MHz。
●读写距离：读写距离和搭配天线尺寸有关。
请参考天线设计的相关文档。
●内置256 字节EEPROM。
●工作电压：DC5V。
、●直接驱动50 Ohm 天线●卡片通讯最大FIFO= 48 BYTE。
三．外观与管脚定义复用管脚的说明：●PIN16（MISO/STA3）：SPI接口下为数据输出脚。
UART接口下，模块发送数据时PIN16=0。
模块空闲时PIN16=1。
TWI接口下，模块执行命令过程中PIN16=0。
模块空闲时PIN16=1。
●PIN7（SDA/STA1）：SPI接口下，模块执行命令过程中PIN7=0。
模块空闲时PIN7=1。
UART接口下，模块执行命令过程中PIN7=0。
模块空闲时PIN7=1。
TWI接口下，数据输入/输出脚。

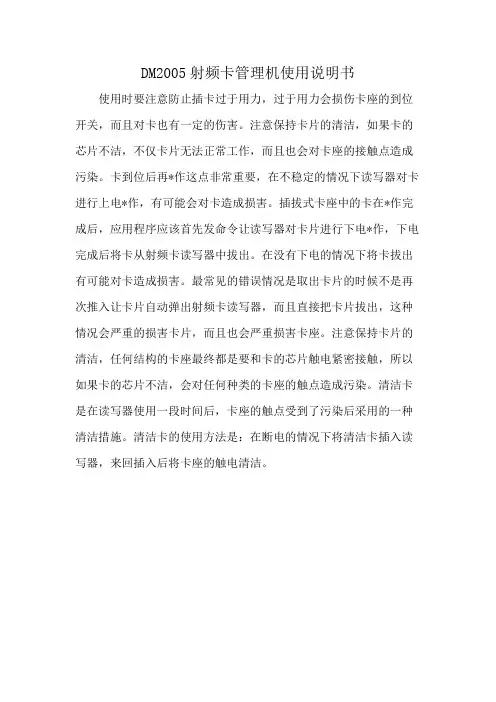

DM2005射频卡管理机使用说明书
DM2005射频卡管理机使用说明书
使用时要注意防止插卡过于用力，过于用力会损伤卡座的到位开关，而且对卡也有一定的伤害。
注意保持卡片的清洁，如果卡的芯片不洁，不仅卡片无法正常工作，而且也会对卡座的接触点造成污染。
卡到位后再*作这点非常重要，在不稳定的情况下读写器对卡进行上电*作，有可能会对卡造成损害。
插拔式卡座中的卡在*作完成后，应用程序应该首先发命令让读写器对卡片进行下电*作，下电完成后将卡从射频卡读写器中拔出。
在没有下电的情况下将卡拔出有可能对卡造成损害。
最常见的错误情况是取出卡片的时候不是再次推入让卡片自动弹出射频卡读写器，而且直接把卡片拔出，这种情况会严重的损害卡片，而且也会严重损害卡座。
注意保持卡片的清洁，任何结构的卡座最终都是要和卡的芯片触电紧密接触，所以如果卡的芯片不洁，会对任何种类的卡座的触点造成污染。
清洁卡是在读写器使用一段时间后，卡座的触点受到了污染后采用的一种清洁措施。
清洁卡的使用方法是：在断电的情况下将清洁卡插入读写器，来回插入后将卡座的触电清洁。
读卡器说明书
MP-505E读卡器说明书MP-505E读卡器MP系列的125KHz非接触式射频ID卡读卡器，是釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法，完成对64bits Read-Only uem4100兼容式ID卡的接收，具有接收灵敏度高、工作电流小、单直流电源供电、价位低、性能高等特点。
MP-505E读卡器适用于门禁、考勤、收费、防盗等各种射频识别应用领域。
z使用说明当卡接近时，红灯转绿灯闪烁一下再变为红灯，蜂鸣器响一声表示发送数据，同一ID卡，两次读卡之间的间隔短于500mS，不发送数据。
在读卡后，若ID卡仍在射频卡应区内读卡器将不做任何提示，也不发送数据。
不同ID卡分别进入射频卡应区范围，读器将卡连续读卡。
z安装说明MP-505E只读器可直接安装在墙面或墙内，表面及背面不能覆盖金属物。
安装步骤：A）移开前面罩B）按读卡器上的两安装孔在墙上的相应位置打孔C）用螺丝把读卡器固定在墙上D）盖上前面罩, 安装完毕z主要特点内置天线,工作频率为125KHz完全支持uem4100兼容格式ID卡(64bits,Manchester编码)有效距离0-10cm以上在有效离内数据接收时间小于100ms,典型为70mS9-15V供电,工作电流小于70mAWiegand 26bits/ABA标准格式数据输出内置双色LED及蜂鸣器z接口描述引线编号引线颜色Wiegand 26bits ABA1 红电源(Vcc): +9V~+15V 电源(Vcc): +9V~+15V2 黑接地(GND)接地(GND)3 绿数据0(Data0) 数据(Data)4 白数据1(Data1)时钟(Clock)5 棕保持(Hold)卡在位(Card Present)6 黄不接(NC 接地(GND)7 灰蜂鸣器蜂鸣器。
125KHz 射频卡读写器动态连接库开发使用说明
125KHz 射频卡读写器动态连接库开发使用说明125khz射频卡读写器动态连接库开发使用说明第1页共8页第一部份：读写器初始化函数。
入口参数：portname是指向通讯口名字的指针.通讯口名字可为:datarate设置通讯波特率。
（值域如下：）960019200384002880057600115200返回值：函数回到‘0’则表示操作方式顺利，回到其他值表明继续执行错误。
（详尽错误信息见到错误信息说明说明：此函数完成通讯口的初始化。
在进行一切读写卡的操作之前必须调用此函数。
必须和closeport成对使用。
读写器使用19200的波特率！！参照：函数名：intwinapiclose_serial_port(shortintportname)功能：停用用openport关上的通讯口，完结通讯。
入口参数：portname就是指向通讯口名字的指针通讯口名字可以为:返回值：函数返回‘0’表示执行正确，返回其他值则执行错误（详细错误说明见错误信息说明表明：顺利完成通讯口的停用。
在完结读取卡程序时必须调用此函数。
必须和openport雄雀采用。
在最新的版本中该函数的参数没意义，可以就是任何值，但无法省略。
函数只是停用当前采用的串口。
参照：openport,selectport,poweron,poweroff,一般函数的返回值1第2页共8页函数名：intwinapiopen_device()功能：自动检测连接的设备，检测到以后返回正确，否则提示错误。
参数：无返回值：函数回到‘0’则表示继续执行恰当，回到其他值则继续执行错误（详尽错误表明见到错误信息说明。
参照：openport,selectport函数名：intwinapiselectport(shortintportname)功能：当在同一台电脑上打开多个串口时，使用该函数在各个串口间进行切换。
一台电用时请注意彼此间的距离，应当大于30公分防止彼此的阻碍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频卡读卡器设置方法
（1）如果读卡器跟主机接口是USB口的，把读卡器连接好后，右键桌面上
我的电脑属性，点管理，然后双击设备管理器，看看右边有个端口，
点一下端口前面的“+”号里面会出现一个。
有个英文字母pro开头的菜单，后面括号中就是USB读卡器的端口号。
然后关闭该窗口，点一
下电脑左下角开始，点一下程序找到智能表管理系统里面有一项读卡
器设置程序，
打开后选择相应的com口，如果读卡器跟右边图片是一样的，就选择串口或者小
USB读卡器，然后点一下设置，读卡器会响一声，就说明你设置正确了。
如果不
一样就选择USB读卡器，然后点设置，响一下后，就设置正确了。
然后登陆软件，
管理员代码sa 密码 111 进入之后，点一下基本信息设置，有个系统参数设置
选择一下相应的端口号，然后点保存就可以。
然后放上一张卡，点日常操作制工
具卡里面，点一下自动测卡，如果能测出卡来就说明设置好了。
（2）若读卡器跟主机接口是串口的，不是USB接口的。
可以在设置读卡器程序里面选
择好串口或者小USB读卡器后，依次选择端口号点保存（哪一个端口响了就是该
端口了）然后此时就可以拿一张卡，进入管理员代码sa 密码 111 进入之后，
点一下基本信息设置，有个系统参数设置选择一下相应的端口号，然后点保存就
可以。
然后放上一张卡，点日常操作制工具卡里面，点一下自动测卡，如果能测
出卡来就说明设置好了。
