基于SG6841彩色电视机开关电源的研究
SG6841D电源电路
6 当次级电压有高和低变化时，通过R924、R925和R928加载到 TL431的基极（控制级），使 TL431的导通程序有高和低，引起光耦的2脚的电压有高和低，光耦内的发光二极管的压关有高和低，发光强弱变代，促使光耦内的光电三极管导通程度有高和低。从而使芯片的2脚导地程度有高和低，引起内部振荡器的频频率变，产生的振荡频率通过8脚输出到并关管的G极，控制开关管的通和断，进而控制并变压器的初级储能，当电压高时，储能时间短，电压低时，储能时间长，这样达到开关变压器初级储能相对衡定，进而控制次级的电压稳定，达到稳压的功能
D 接正级，S接负极，有阻值 为 N沟道
接正级，D接负极，有阻值 为 P沟道
TL431： 这是一个电源精密调整器，高电平里，导通程序高，代电平导通程序低
2、启动电压的供应
300V经过R906、R907启动电阻进行降压之后，降到14V左右，加载到电源芯片（SG6841D）的3脚，芯片开始工作，产生的振荡信号从8脚输出到达开关管的G极，开关管的导通和截止使开关变压器的初级储能和释放能量到次级。
持续供电供应
由于启动电能是短暂的微弱的，芯片还需一个持续稳定的能量，由于启动电路工作以后，开关变压器的初级储能释放到次级的 5.6脚，经过降压限流电脑R908后，进入二级管D90C和C907进行一次整流滤波之后，形成稳定的电源加到开关电芯片的 7 脚，为芯片供持续稳定的供电电能
\
4、 过压保护
当外接电源电压过高，引起持续供电电压过高，会使ZD901(超过22V)击穿导通，从而使Q901、Q902共同工作后，使芯片的4脚电压通过D903、Q901到地，4脚到地的阻值越小，开关芯片的振荡频率越高，当超过56KHZ时，振荡器停止工用，进入保护状态
2、SG6841原理和易损元件
6、IC903是TL431。TL431是一个精密并 联稳压器，内部原理如图所示。它的 内部有一个运算放大器和一个2.5V基 准电压源，运放的同相输入端【也 就是“＋”端】是TL431的REF参考取样 端，运放的输出接一只NPN型三极 管，也工作在放大区。当电源输出为 标准的12V时，R端电压等于2.5V，此时 运放两个输入端电压相等，运放平衡， 而R端电压变化时，KA之间的等效阻值 就会成正比线性变化，改变光耦输入电流。 7、IC902是光电耦合器，简称光耦。它的1脚 和2脚之间是一只LED；3脚和4脚之间是 NPN型光敏三极管，B极有感光材料。流过 LED的电流越大，发光越强；光敏三极管B 极光照越强，导通程度越深，CE极等效阻值越小。 8、稳压过程：在正常时，TL431的REF端为2.5V，当因为某种原因电源输出电压升高时，此电压经 R924和R926分压、R928降压限流C935滤波，加到TL431的REF端的电压超过2.5V，TL431内部 运放输出电压升高，TL431的K-A之间三极管CE极之间的等效阻值变小；DC12V通过R930、光耦 内LED、TL431的K-A极到地形成的电流变大，LED发出的光变强，光敏三极管导通程度随之加深， 4-3脚等效阻值变小，SG6841的2脚反馈电压下降，8脚输出方波脉冲高电平变窄、低电平变宽， 开关管导通时间缩短，电源变压器储存能量变少，输出电压降低，反之亦然。
5、F901：220V供电保险。造成烧保险的原5A/250V或2A/250V代换都可以，甚至用3.5A/250V的也行。
6、R906、R907：启动供电电阻。容易烧断，引起电源芯片无供电，电源不工作、无输出的故 障。烧断后外表有时看不出来，一定要用大阻值电阻档测量，代换的电阻功率尽量大一些， 阻值大小没有严格要求，不超过原值的±30％即可。 7、ZD901：过压保护二极管，是一只20V的稳压管。击穿会造成电源芯片持续供电电压低，电源 不工作、无输出的故障。个别情况下软击穿，会造成有时通电能开机，有时通电不开机、电 源无输出的故障，不过这种故障率极低。只要怀疑它坏，直接拆下来不装即可。 8、Q902、Q903三极管。击穿或软击穿会造成电源无输出、不开机故障，这两只三极管坏的不多。 9、ZD902、ZD903：过压保护稳压管，12.2V和5.1V，击穿会造成电源无输出、不开机的故障。可 以直接拆掉不装。 10、光耦和TL431：如果损坏会造成电源无输出或者输出电压低的问题，只不过坏的很少，即使 损坏也不容易测量，原型号直接代换即可。 11、 DB901: 整流桥，开关管烧毁时偶见坏整流桥（或整流二极管），可用3A 700V的全桥替换， 或者1N5408二极管替换。 12、SG6841：电源PWM振荡芯片，容易损坏，特别怕雷击。只要电源无输出，电源本身又没有 明显得元件损坏，一般换芯片就好。另外，显示器在断电以后短时间内，6841的8脚对地打 阻值是短路的，而6841并没有坏，是外围电容放电所造成的假象。 注意：不同的品牌、不同的型号、电源芯片不同，一般不能代换。容易损坏的有SG6841、 203D6（NCP1203D6），1200AP40【可以跟1200AP60代换】和TEA1507都比较怕雷击， 三星的各种集成化程度高的芯片就很稳定，坏的少一些。 常用电源芯片有：SG6841D、SG6841S、203D6、200D6、 FAN7601、 LD7575、1200AP40、 1200AP60、1200AP100、DM0365、DM0465、DM0565、TOP245、TOP246、TOP247、TEA1507、 TEA1530、 TEA1532、TEA1533、NCP1337、UC3842、DAP8A、1M0565、2AS01等型号，一般都 是8脚封装的。
彩色电视机开关电源电路设计(详实材料)
彩色电视机开关电源电路设计摘要21世纪是电子技术飞速发展的时代，如今我们的生活越来越离不开电子技术，近从我们的生活中离不开电脑，电视机，电风扇，洗衣机电冰箱，空调等，远到人们的生产，医疗保险，国防教育等，都离不开电子技术。
随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。
显然，那种体积大而笨重的使用工频变压器的线性调节稳压电源已经过时。
取而代之的是小型化、重量轻、效率高的隔离式开关电源。
本设计就是为彩色电视机设计开关电源电路。
本系统采用电流型控制系统，它具有对输入响应快，回路稳定性好负载响应快，降低输出级的功率损耗，电路简单成本低廉性能可靠易于维修等特点。
关键词：彩电，开关电源，直流型目录1引言 (1)2开关稳压电源的性能特点 (1)2.1开关稳压电源的优点 (1)2.1.1 内部功率损耗小，转换效率高 (1)2.1.2 体积小，重量轻 (2)2.1.3 稳压范围宽，线性调整率高 (2)2.1.4 滤波效率大为提高，滤波电容的容量和体积大为减小 (2)2.2开关稳压电源的缺点 (2)2.2.1 开关稳压电源存在着较为严重的开关噪声和干扰 (2)2.2.2 电路结构复杂，不便于维修 (3)2.2.3 成本高，可靠性低 (3)3 开关稳压电源的分析 (3)4 开关稳压电源的设计方案 (6)4.1主电路 (6)4.2输入滤波电路 (6)4.3整流与滤波电路 (6)4.4逆变电路 (7)4.5输出滤波电路 (7)4.6控制驱动电路 (7)5 开关稳压电源的硬件设计 (8)5.1主电路设计 (8)5.2隔离驱动电路设计 (9)5.3PWM控制电路设计 (9)5.4开关电源功率变压器的设计 (10)总结 (12)参考文献 (12)1引言开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。
(整理)彩色电视机开关电源的电磁干扰与抑制研究

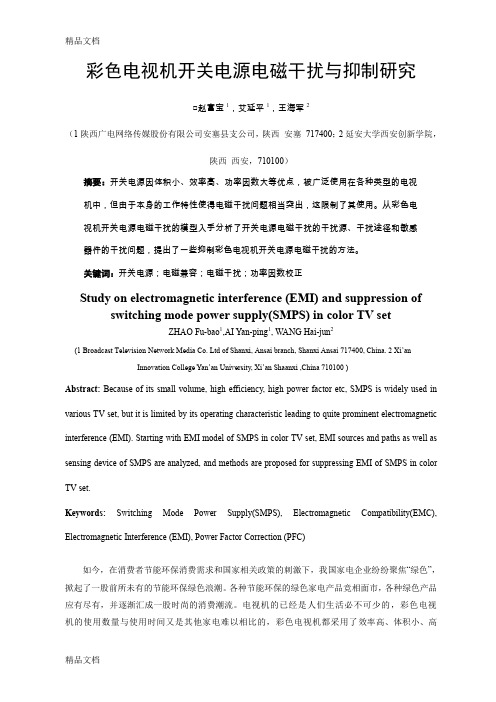

彩色电视机开关电源电磁干扰与抑制研究□赵富宝1，艾延平1，王海军2（1陕西广电网络传媒股份有限公司安塞县支公司，陕西安塞717400；2延安大学西安创新学院，陕西西安，710100）摘要：开关电源因体积小、效率高、功率因数大等优点，被广泛使用在各种类型的电视机中，但由于本身的工作特性使得电磁干扰问题相当突出，这限制了其使用。
从彩色电视机开关电源电磁干扰的模型入手分析了开关电源电磁干扰的干扰源、干扰途径和敏感器件的干扰问题，提出了一些抑制彩色电视机开关电源电磁干扰的方法。
关键词：开关电源；电磁兼容；电磁干扰；功率因数校正Study on electromagnetic interference (EMI) and suppression of switching mode power supply(SMPS) in color TV setZHAO Fu-bao1,AI Yan-ping1, WANG Hai-jun2(1 Broadcast Television Network Media Co. Ltd of Shanxi, Ansai branch, Shanxi Ansai 717400, China. 2 Xi’anInnovation College Yan’an University, Xi’an Shaanxi ,China 710100 )Abstract: Because of its small volume, high efficiency, high power factor etc, SMPS is widely used in various TV set, but it is limited by its operating characteristic leading to quite prominent electromagnetic interference (EMI). Starting with EMI model of SMPS in color TV set, EMI sources and paths as well as sensing device of SMPS are analyzed, and methods are proposed for suppressing EMI of SMPS in color TV set.Keywords:Switching Mode Power Supply(SMPS), Electromagnetic Compatibility(EMC), Electromagnetic Interference (EMI), Power Factor Correction (PFC)如今，在消费者节能环保消费需求和国家相关政策的刺激下，我国家电企业纷纷聚焦“绿色”，掀起了一股前所未有的节能环保绿色浪潮。
液晶显示器开关电源工作原理与检修实例
液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用sg6841芯片的开关电源检修流程。
本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。
关键词：液晶显示器; 开关电源; 工作原理; 检修实例abstract: this paper of lcd switching power supply work principle, the breakdown maintenance is expounded, etc., the paper sg6841 chip switching power supply/repair process. in line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.keywords: lcd monitor; switch power source; working principle; maintenance example中图分类号：tn141文献标识码： a 文章编号：开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。
基于SG6841LCD显示器开关电源故障检测与维修
基于SG6841LCD显示器开关电源故障检测与维修摘要:由SG6841开关电源驱动器件构成的LCD显示器开关电源由于工作在高频、高电压启动以及输出大电流的状态下,极易发生故障。
该文结合SG6841构成开关电源电路的工作原理,分析和总结基于SG6841 LCD显示器开关电源故障检测的方法和技巧。
关键词:LCD;脉宽调制;开关电源;检测;技法Fault Detection and Maintenance of The LCD Display‘s Switching Power Based on SG6841GAO Zi-li（Xuzhou Radio TV University, Xuzhou 221006, China）Abstract: The LCD Display‘s switching power which is made up of SG6841 switching power driver is easily to break down when it works in a state of high frequency, high voltage boot or heavy current output. This article combines the working principle of the switching power circuit which formed by SG6841 and analyses and summarizes the fault detection and maintenance of the LCD display‘s switching power based on SG6841.Key words: LCD; pulse width modulation（PWM）; switching power; detection; technical skillSG6841是一款高性能固定频率电流模式控制器,属于电流型单端PWM调制器,具有外围电路简单、性能优良、电压调整率好等优点,广泛应用于LCD显示器等电子设备中作开关电源驱动器件。
SG6841
SG68411. 概述绿色工作模式PWM控制器SG6840/SG6841具有许多特殊的功能和完善的保护特性。
在备用状态下，PWM 工作频率自动降低，功耗减小，但输出电压仍保持稳定不变，该器件采用Bi-CMOS工艺制造，起动电流和正常工作电流大大减小，因此电源转换效率较高。
起动电流典型值只有30μA，工作电流也只有3mA。
在正常工作状态下，SG6840/SG6841为固定频率PWM控制器。
工作过程中，开关电源的负载减轻时，PWM工作频率将随之降低，这种绿色工作模式可显著减小空载和轻载时开关电源的功率损失，有助于满足恒定输出功率的要求。
该器件中还采用了同步斜率补偿技术，它可以确保连续模式工作时电流回路的稳定性。
该器件内含电源电压补偿电路，因此输入电压在很宽范围内变化时，开关电源可维持恒定输出功率，该器件还具有过热保护功能。
为了检测环境温度，应用时应外接负温度系数热敏电阻NTC。
SG6840内部还具有限功率控制器，因此具有超功率保护功能，从而可实现限制电源功率的安全要求，这两种器件都采用8脚DIP和SO封装。
该PWM控制器可用于通用开关电源、反激式电源变换器、交流电源适配器、电池充电适配器和机内开关电源等方面。
2. 引脚排列及引脚功能SG6840和SG6841引脚排列如图1所示。
各引脚的功能如下：图1引脚排列1脚GND：接地脚。
2脚FB：反馈脚。
FB脚提供稳压器反馈信号，PWM占空比由FB脚反馈信号控制。
3脚VIN：起动电流输入脚。
在电源输入和该脚之间应接入一只起动电阻。
在离线式开关变换器中，起动电阻的阻值应为1.5MΩ。
调整起动电阻的阻值，可以改变恒定输出功率限制的电源电压补偿。
4脚Ri：基准设定。
该脚典型基准电压为1.3V。
该脚到接地脚之间接入一只电阻，可产生恒定电流（SG6841）增加该电阻的阻值，恒定电流值减小，开关频率降低。
外接电阻Ri 典型值为26KΩ。
5脚RT：过热保护。
该脚输出恒定电流。
彩色电视机开关电源的思考与维修
彩色电视机开关电源的思考与维修还记得联运达小的时候，那个时候正是彩电兴起，家家户户都准备着把旧的黑白电视机换成彩色电视机。
家里面如果有一台彩电，周围的人都会围过来看稀奇，虽然当时搜不到太多频道，还是看的不亦乐乎。
过了10多年了，现在彩电仍在使用，不过已经到了退休的年纪了，毛病也就一个接一个的来了。
现在彩电维修遇到最多的问题就是开关电源了，大家在看电视的时候会听到“吱吱响”就是开关变压器发出的。
对彩电的开关电源维修的越来越多，联运达给大家总结了一些常见的情况，大家可以做参考，旧的彩电能用还是用着吧，毕竟10来年也是有感情的。
彩电有主副两个开关电源，其中副开关电源向CPU等控制电路供电。
主副两个开关电源均采用分立元件电路。
坏的情况如下：1、保险管烧了。
这个常见的原因是消磁破碎或者失去温度特性再就是整流管或者防浪涌被击穿。
维修方法大家可以更换新的元器件，不用整个换。
2、电源管被击穿。
这个原因就比较多了，放大管、基准、光电耦合器、误差放大管、调频宽控制管中只要有一个开路或者截止，都会使电源管失控，甚至被烧毁。
电源管被击穿要冷静，仔细检查各个部件有无损坏，操作有没有失误如频繁开关机、启动电压电流过大等等。
如果发现损坏的小部件及时维修，操作不当或者电压不稳等情况要及时停掉电视机。
3、有高达300V电压输出，但次级却没有输出电压。
原因是没有启动电压或者没有正反馈信号。
只需要检查启动和正反馈元件有没有开路或者脱焊的情况。
4、开机瞬间有电压输出，但是开机后降为0V。
原因是负载击穿或者电源输出过高，电源过流或过压保护电路瞬间保护导致的。
可以接假的负载分析、检查电源升高或者负载击穿、过流的原因。
5、输出的电压太高或者极不稳定。
一般是稳压电路故障，包括取样、基准、误差放大、脉宽调整等原因。
检查供电、滤波、电源本身的保护状态等。
还有就是本身市电用电高峰期影响，大家可以购买一个稳压器进行稳压输出。
6、还有就是机芯电视滤波不良的情况出现的比较多，优先进行检查或者更换。
彩色电视技术论文
彩色电视技术论文浅论彩色电视机电源电路维修论文关键词：彩色电视机电源维修论文摘要：本文介绍了开关电源的主要检修方法。
彩电电源电路的损坏率在电视机维修中是比较高的，现在的彩色电视机电源电路无一不是采用开关式稳压电源电路。
开关稳压电源电路大致分为并联型和串联型两大类，其振荡电路均是清一色的自激式振荡电路，有些引入了行同步功能，有些则没有，开关电源的原理这里就不多说了，主要介绍一下开关电源的主要检修方法。
一、开关电源的组成一般的开关电源是由振荡电路、稳压电路、保护电路三大部分组成.1.振荡电路：开关电源振荡电路分为晶体管振荡电路和集成块振荡电路，如STR-S系列IC，TEA2104，TDA4601，TDA4605，TDA2261等等.2.稳压电路：开关电源的稳压原理均采用脉冲调宽式的稳压方式，即通过自动改变开关功率管的关闭和导通时间的比例，或通过改变振荡器输出脉冲的占空比来达到稳压的目的.稳压部分的电路由取样、比较、控制三个部分组成，很多机芯此部分电路是采用IC如SE110等IC和光耦件组合而成，而有些机芯则用分立元件组成多为国产机，而有些机芯采用的电源IC本身就集成了这部分电路如部分串联型开关电源IC.3.保护电路：彩电开关电源都设有保护电路，其保护方式均是使电路停振。
有过流保护、过压保护和欠压保护短路保护，还有过热保护。
过流保护电路其过流取样点，大部分电视机中都是在主振功率管的发射极电位上。
过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压，通过一个齐纳二极管稳压管来进行取样判别。
短路保护电路的取样点一般在稳压电源输出的低压组电源上.通过一个二极管来进行判别取样.在IC式开关电源中，有部分机所采用的电源IC内部设有“闩锁电路”，这个“闩锁电路”实际上是一个保护执行电路，各取样点送来的信号，通过它执行对电路的停振控制，引起开关电源故障的成因很多，限于篇幅这里就不一一列举，这里我们只谈谈其基本维修方法。
基于SG6841彩色电视机开关电源的研究
基于SG6841彩色电视机开关电源的研究摘要介绍SG6841的基本功能电路，并且对以SG6841为核心的开关电源电路的基本原理和工作波形进行较详细的阐述，并提出开关电源的干扰抑制措施。
关键词SG6841芯片；开关电源；干扰抑制在当今这个信息时代，众多的电子设备中，开关电源的应用很普遍。
它有很多优点：稳压范围宽，在一定范围内输出电压与输入电压变化无关；采用开关振荡的工作方式，效率高，热损特别少，发热低。
本文介绍以SG6841为核心的一种新型开关电源。
1 开关电源的基本原理开关电源：就是通过用电子线路组成开关式（方波）震荡电路来达到对电能的转换。
本设计采用脉宽调制型（PWM）开关电源。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Uo可由公式计算，即：Uo=Um×T1/T式中：Um —矩形脉冲最大电压值；T—矩形脉冲周期；T1—矩形脉冲宽度。
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容，即可得到稳定DC电压的输出。
Ui为含有一定交流成份的直流电压，由开关功率管斩波和高频变压器降压，将储存于在变压器的能量传递给次级侧，转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
此外改变变压器初、次级的圈数，就可以得到想要的DC电源。
PWM控制电路是这类开关电源的核心，它通过取样反馈闭环回路，调整高频开关元件的开关时间比例即占空比，以达到稳定输出电压的目的。
2 SG4681简介2.1 SG4681引脚功能设计方案采用了芯片SG4681。
常见的SG6841有8个引脚、有DIP和SO 两种封装，其各引脚功能分别如下所示：GND：接地；FB：反馈电压输入端，用于提供PWM调节信息，PWM占空比就是由它控制；Vin：启动电流输入端，SG6841开始工作必须在该端要提供一个启动电压；RI：参考设置端，通过连接一个电阻接地来为SG6841提供一个恒定的电流，改变电阻阻值将改变PWM的频率；RT：温度保护端，该端输出一个恒定的电流，在该端接一NTCR接地来传感温度，当该端电压下降到一定值时会启动过温保护。
