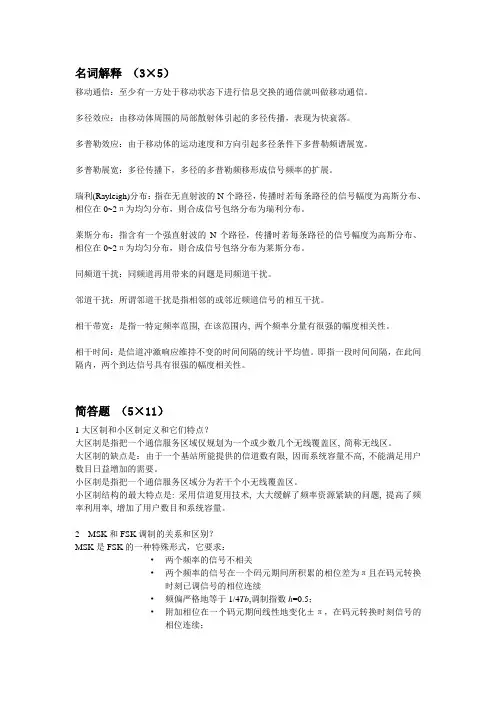

移动通信题库
名词解释（3×5）移动通信：至少有一方处于移动状态下进行信息交换的通信就叫做移动通信。
多径效应：由移动体周围的局部散射体引起的多径传播，表现为快衰落。
多普勒效应：由于移动体的运动速度和方向引起多径条件下多普勒频谱展宽。
多普勒展宽：多径传播下，多径的多普勒频移形成信号频率的扩展。
瑞利(Rayleigh)分布：指在无直射波的N个路径，传播时若每条路径的信号幅度为高斯分布、相位在0~2π为均匀分布，则合成信号包络分布为瑞利分布。
莱斯分布：指含有一个强直射波的N个路径，传播时若每条路径的信号幅度为高斯分布、相位在0~2π为均匀分布，则合成信号包络分布为莱斯分布。
同频道干扰：同频道再用带来的问题是同频道干扰。
邻道干扰：所谓邻道干扰是指相邻的或邻近频道信号的相互干扰。
相干带宽：是指一特定频率范围, 在该范围内, 两个频率分量有很强的幅度相关性。
相干时间：是信道冲激响应维持不变的时间间隔的统计平均值。
即指一段时间间隔，在此间隔内，两个到达信号具有很强的幅度相关性。
简答题（5×11）1大区制和小区制定义和它们特点？大区制是指把一个通信服务区域仅规划为一个或少数几个无线覆盖区, 简称无线区。
大区制的缺点是：由于一个基站所能提供的信道数有限, 因而系统容量不高, 不能满足用户数目日益增加的需要。
小区制是指把一个通信服务区域分为若干个小无线覆盖区。
小区制结构的最大特点是: 采用信道复用技术, 大大缓解了频率资源紧缺的问题, 提高了频率利用率, 增加了用户数目和系统容量。
2 MSK和FSK调制的关系和区别？MSK是FSK的一种特殊形式，它要求：•两个频率的信号不相关•两个频率的信号在一个码元期间所积累的相位差为π且在码元转换时刻已调信号的相位连续•频偏严格地等于1/4Tb,调制指数h=0.5；•附加相位在一个码元期间线性地变化±π，在码元转换时刻信号的相位连续；3 GMSK调制的原理和频谱改善的原因？GMSK信号就是通过在FM调制器前加入高斯低通滤波器(称为预调制滤波器)而产生的有意引入可扩展的ISI以压缩调制信号的频谱。

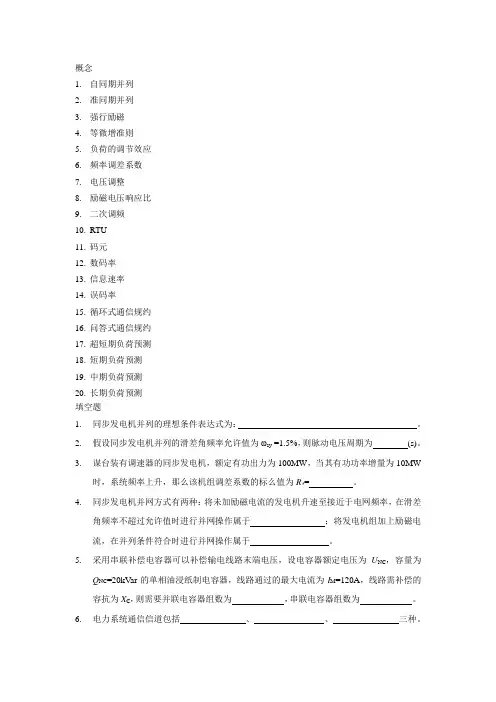

电力系统自动化复习题
概念1.自同期并列2.准同期并列3.强行励磁4.等微增准则5.负荷的调节效应6.频率调差系数7.电压调整8.励磁电压响应比9.二次调频10.RTU11.码元12.数码率13.信息速率14.误码率15.循环式通信规约16.问答式通信规约17.超短期负荷预测18.短期负荷预测19.中期负荷预测20.长期负荷预测填空题1.同步发电机并列的理想条件表达式为：。
2.假设同步发电机并列的滑差角频率允许值为ωsy =1.5%，则脉动电压周期为(s)。
3.谋台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升，那么该机组调差系数的标么值为R*= 。
4.同步发电机并网方式有两种：将未加励磁电流的发电机升速至接近于电网频率，在滑差角频率不超过允许值时进行并网操作属于；将发电机组加上励磁电流，在并列条件符合时进行并网操作属于。
5.采用串联补偿电容器可以补偿输电线路末端电压，设电容器额定电压为U NC，容量为Q NC=20kVar的单相油浸纸制电容器，线路通过的最大电流为I M=120A，线路需补偿的容抗为X C，则需要并联电容器组数为，串联电容器组数为。
6.电力系统通信信道包括、、三种。
7.电力系统通信规约可分为两类。
由主站询问各RTU，RTU接到主站询问后答复的方式属于；由RTU循环不断地向主站传送信息的方式属于。
8.能量管理系统中RTU的测量数据有四类，即、、、。
9.常用的无功电源包括、、、。
10.馈线自动化的实现方式有两类，即、。
11.同步发电机常见的励磁系统有、、，现代大型机组采用的是。
12.励磁系统向同步发电机提供励磁电流形式是。
13.电力系统的稳定性问题分为两类，即、。
14.电力系统发生有功功率缺额时，必然造成系统频率于额定值。
15.电力系统负荷增加时，按原则分配负荷是最经济的。
16.就地控制馈线自动化依靠馈线上安装的和来消除瞬时性故障隔离永久性故障，不需要和控制中心通信。
JKW5B智能无功功率自动补偿控制器说明
JKW5B智能无功功率自动补偿控制器说明JKW5系列智能无功功率补偿控制器使用说明书简介新型JKW5系列无功功率自动补偿控制器（包括JKW5C、JKW5B 等型号) 运用无功功率计算和目标功率因数设置，双重计算检测方法，为线路所需无功的准确补偿，以及限制线路过补状况的发生而设计的理想产品。
采用先进的单片机技术，全自动贴片机焊接工艺，以及先进的检测设备，确保产品具有高精度和高灵敏度，且有抗干拢能力强运行稳定等特点。
该系列产品符合DL/T597-996标准，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率减少线损，改善供电的电压质量，从而担高了经济效益与社会效益，可广泛适用不同的电网环境。
型号命名JK W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号，特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器使用条件环境温度：-25℃～+55℃相对湿度：最大相对湿度为90%（20℃时）海拔高度：不能超过2500米环境条件：无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在，安装地点无剧烈震动。
技术数据额定电压：AC 220/380V,波动不能超过±15%额定电流：AC 0～5A 频率：50Hz/60Hz触点容量：AC 220 5A 功率：最大8W灵敏度：150mA 防护等级：外壳IP40控制方式：循环投切按键功能名称符号内容菜单键递增键+ 递减键菜单主菜单- 子菜单选择。
注：按住菜单键4秒“设置”灯亮方可进入参数预置菜单；少于0.5秒则进入“手动”功能“设置”参数时递加参数值，“ 手动”运行时投入电容器组“设置”参数时递减参数值，“ 手动”运行时切除电容器组菜单操作被设置参数参数代码含义参数范围出厂设置代码按住“菜单”键4秒使“设置”指示灯亮再按“菜单”键PA-1 互感器变比设置5-6000再按“菜单”键PA-2 回路设置1-12再按“菜单”键PA-3 电压上限400V-500V ( 230-260V) 再按“菜单”键PA-4 电压下限300V-360V (176-210)再按“菜单”键PA-5 投入门限1-98Kvar再按“菜单”键PA-6 `1 切出门限1-50Kvar再按“菜单”键PA-7 投切延时10-120s再按“菜单”键PA-8 目标功率左因素0.6-1控制器储该次设置，并返回自动运行状态硬件最大值437>>(253)>>3 2>>(190)>>4>>20>>8>>30>>0.96按“递增键”参数递增，按“递减键”参数递减操作说明1、本控制器具有“自动运行模式”与“手动运行模式”两种工作状态；“手动”指示灯点亮时为“手动运行模式”，否则为“自动运行模式”；2、CT 变比预置值为信号电流互感器变比的分子值，如用户的信号电流互感器变比为500/5，则CT 变比预置值为500而不是100。

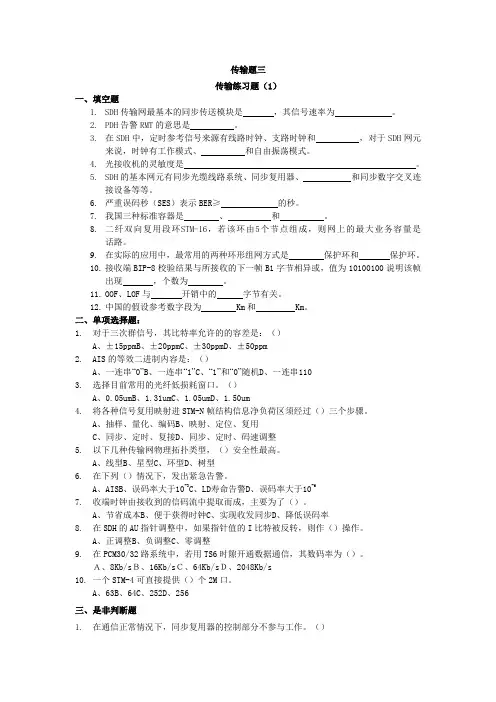

传输题三
传输题三传输练习题（1）一、填空题1.SDH传输网最基本的同步传送模块是，其信号速率为。
2.PDH告警RMT的意思是。
3.在SDH中，定时参考信号来源有线路时钟、支路时钟和，对于SDH网元来说，时钟有工作模式、和自由振荡模式。
4.光接收机的灵敏度是。
5.SDH的基本网元有同步光缆线路系统、同步复用器、和同步数字交叉连接设备等等。
6.严重误码秒（SES）表示BER≥的秒。
7.我国三种标准容器是、和。
8.二纤双向复用段环STM-16，若该环由5个节点组成，则网上的最大业务容量是话路。
9.在实际的应用中，最常用的两种环形组网方式是保护环和保护环。
10.接收端BIP-8校验结果与所接收的下一帧B1字节相异或，值为10100100说明该帧出现，个数为。
11.OOF、LOF与开销中的字节有关。
12.中国的假设参考数字段为 Km和 Km。
二、单项选择题：1.对于三次群信号，其比特率允许的的容差是：（）A、±15ppmB、±20ppmC、±30ppmD、±50ppm2.AIS的等效二进制内容是：（）A、一连串“0”B、一连串“1”C、“1”和“0”随机D、一连串1103.选择目前常用的光纤低损耗窗口。
（）A、0.05umB、1.31umC、1.05umD、1.50um4.将各种信号复用映射进STM-N帧结构信息净负荷区须经过（）三个步骤。
A、抽样、量化、编码B、映射、定位、复用C、同步、定时、复接D、同步、定时、码速调整5.以下几种传输网物理拓扑类型，（）安全性最高。
A、线型B、星型C、环型D、树型6.在下列（）情况下，发出紧急告警。
A、AISB、误码率大于10-3C、LD寿命告警D、误码率大于10-67.收端时钟由接收到的信码流中提取而成，主要为了（）。
A、节省成本B、便于获得时钟C、实现收发同步D、降低误码率8.在SDH的AU指针调整中，如果指针值的I比特被反转，则作（）操作。
自动化导论第4章 自动控制系统的基本控制方法
修正机构
辨识机构
输入量
控制器
被控对象 环境条件等
输出量
4.4 自适应控制
基本原理——小结
a 辨识被控对象的特性
b 在辨识的基础上作出控制决策
期望的 性能指标
c 按照决策对可调系统实行修正 决策机构
修正机构
辨识机构
输入量
控制器
被控对象 环境条件等
输出量
4.4 自适应控制
基本类型
自适应控制实质上是系统辨识与控制技术的结合，通常有 自校正控制系统、模型参考自适应控制系统两种类型。
拦截导弹最短时间控制
4.3 最优控制
常见的最优控制问题
⑵ 最小燃料消耗问题：控制量u(t)与燃料消耗量成正比。
J tf u t dt min t0
F xt ，u t ，t u t
导弹最小燃料控制
4.3 最优控制
常见的最优控制问题
⑶ 最小能量控制问题：考虑与消耗功率成正比。
被控对象 环境条件等
输出量
4.4 自适应控制
基本原理
然后根据所获得的信息并按照一定的评价系统优劣的性能
准则,判断决定所需的控制器参数或所需的控制信号。
期望的 决策机构
性能指标
性能指标 J t e2 ( )d t0
辨识机构
输入量
控制器
被控对象 环境条件等
输出量
4.4 自适应控制
基本原理
即控制器输出变化的速度与偏差成正比：
du(t) dt SCe(t)
t
u(t) u(0) SC
e(t)dt
0
SC：积分控制作用放大倍数 现象：只要有偏差，控制器输出就不断变化。
移动通信系统第6章
六. 分集接收技术 1. 功能 分集接收是利用系统接收两个或两个以上输入信号， 由于这些信号具有互不相关的随机衰落特性，通过接收处 理后，达到克服瑞利衰落的目的。 2. 显分集接收 1）空间分集 a）定义 利用不同接收点收到的信号衰落的独立性，实现抗衰 落的功能。 空间略有变动，就可以出现较大的场强变动。空间的 间距越大，多径传播的差异就越大，所以场强的相关性就 越小。由于深衰落难得同时发生，在这种情况下，分集便 能把衰落效应降到最小。 b）结构 发端一付天线，收端N付天线，间距D（D / ）
有效性
3）复杂度 DSP 4）处理时延 复杂度越大，运算时间越长，处理时延越大。
3. 类型 1）波形编码器 根据话音信号的波形，采取抽样、量化、编码。其逼 真程度好、速率高、但占用带宽大，不适于直接用于移动 通信。 如：PCM64kb/s, ADPCM32kb/s 2）声源编码器 在发端提取产生话音信号的特征参数，在收端由编码 参数重新获得话音。 比特速率可以压缩的很低，但语音质量较差。
3. 功能 显著改善数字信息在数字移动变参信道传输过程中 由于各种噪声和干扰而造成的误码，提高系统的可靠性。
4. 差错控制的三种方式 a）前向纠错（FEC）——自动纠错 发端发送具有纠错性能的码，如果在传输过程中产生 的错误属于该纠错码能纠的类型，则收端译码器不仅能检 错，而且能自动纠错。 在移动通信系统中，几乎都采用FEC方法。实现方法: I）线性分组码 BCH、FIRE、RS II）非线性码 卷积码（纠随机错误） b）反馈重传（ARQ） 经收端译码后，如发现传输有错，则通知发端重发接 收端认为错误的信息，直到收端认可为止。
Bs ——扩频解调输出LPF的带宽 Bw ——系统扩频信号的发信带宽
C Eb N 0 I B B w s (6 - 1)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动功率控制采用的准则
介绍
自动功率控制是一种保证电力系统正常运行的重要技术手段。
它通过对发电机的输出功率进行调节，使系统中各个元件之间的功率平衡，从而实现电力系统的稳定运行。
本文将从准则的角度，全面、详细、完整地探讨自动功率控制采用的准则。
一、技术可行性准则
技术可行性是自动功率控制采用的首要准则。
在确定采用自动功率控制之前，必须进行充分的技术研究与分析，确保自动功率控制技术的可行性。
具体而言，需考虑以下几个方面： 1. 系统响应速度：自动功率控制系统应具备快速响应的能力，能够在电力系统负荷变化较大时及时调整发电机的输出功率，以维持系统的稳定性。
2. 系统稳定性：自动功率控制系统应具备提高系统稳定性的能力，能够在系统异
常波动时快速减少功率输出，以避免电力系统崩溃或损坏。
3. 可靠性：自动功率控制系统应具备高度可靠性，能够在各种突发情况下正常工作，以保证电力系统的正常运行。
4. 成本效益：自动功率控制系统的建设、运行和维护成本可以接受，并能够带来显著的经济效益。
二、能源平衡准则
能源平衡是自动功率控制采用的核心准则。
能源平衡要求系统中各个元件之间的功率输入和输出之间保持平衡，以确保整个电力系统的运行稳定。
为实现能源平衡，需要遵循以下准则： 1. 功率生成与负荷需求平衡：发电机的输出功率应与电力系统的负荷需求相匹配，以保持系统供需平衡，避免过量或不足的发电。
2. 发电机之间的功率分配平衡：对于多台发电机并网运行的情况，应根据发电机的性能特点和系统的负荷情况，合理分配各个发电机之间的功率，以实现最佳运行状态。
3. 传输损耗的平衡：电力系统中的输电线路存在一定的传输损耗，自动功率控制系统应根据输电线路的损耗特点，合理调节功率分配，以减少传输损耗并提高系统效率。
三、安全准则
安全是自动功率控制采用的重要准则之一。
保障电力系统的安全运行是自动功率控制系统的首要任务，为此，需遵循以下安全准则： 1. 过载保护准则：自动功率控制系统应具备对电力系统的过载情况进行监测和保护的能力，当系统负荷超过额定值时，应及时采取措施调整功率输出，以避免设备过载烧毁。
2. 短路保护准则：
自动功率控制系统应具备对电力系统的短路情况进行监测和保护的能力，当系统发生短路故障时，应快速切除故障部分，保障系统安全稳定运行。
3. 发电机保护准则：自动功率控制系统应对发电机的运行情况进行实时监测和保护，当发电机出现异常情况时，应立即采取措施，避免发电机受损。
四、经济准则
经济性是自动功率控制采用的重要准则之一。
为实现经济运行，自动功率控制系统应遵循以下准则： 1. 发电机的最佳工作区域：自动功率控制系统应根据发电机的性能特点和电力系统的负荷情况，合理调节发电机的工作区域，以提高发电机的效率和经济性。
2. 节能准则：自动功率控制系统应充分考虑电力系统的能源利用效率，采取合理的功率调度策略，以最大限度地减少能源消耗，提高电力系统的节能效益。
3. 综合成本最小化准则：自动功率控制系统应从整体经济效益角度出发，通过合理调节发电机的输出功率，以实现电力系统的运行成本最小化。
结论
自动功率控制采用的准则直接影响电力系统的运行稳定性、安全性和经济性。
技术可行性、能源平衡、安全和经济是自动功率控制采用的重要准则。
在建设和运行自动功率控制系统时，必须始终遵循这些准则，以保证电力系统的正常运行，并实现系统的优化运行和节能减排的目标。
