无功功率自动补偿控制器使用说明书
无功功率自动补偿控制器使用说明书
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

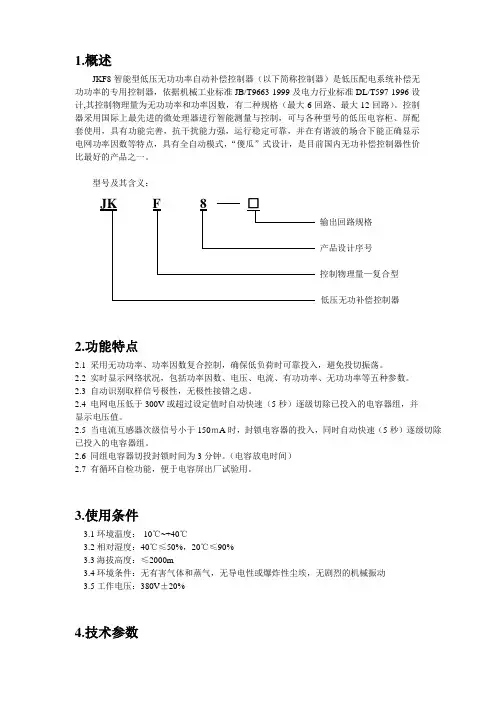

JKF8说明书(补偿控制器)
1.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。
控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。
型号及其含义：输出回路规格产品设计序号控制物理量—复合型低压无功补偿控制器2.功能特点2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。
2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。
2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。
2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟。
（电容放电时间）2.7 有循环自检功能，便于电容屏出厂试验用。
3.使用条件3.1环境温度：-10℃~+40℃3.2相对湿度：40℃≤50%，20℃≤90%3.3海拔高度：≤2000m3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动3.5工作电压：380V±20%4.技术参数5.安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。
6.功能介绍6.1 工作原理控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA），将显示所测电网功率因数COSΦ。

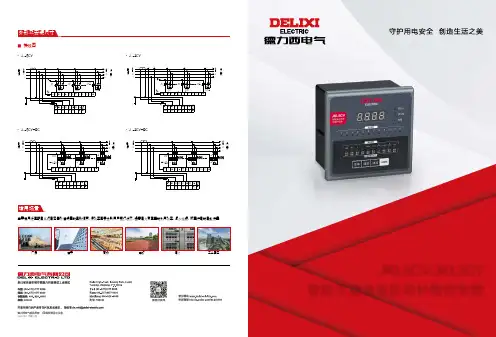

德力西电气 JKL智能无功功率自动补偿控制器产品样本 说明书
提高电力变压器的利用功率，减少线损，改善供电的电能质量。
适用场景
商场学校电力工业园区
■ 接线图• JKL5CV-DC
• JKL2CV-DC
JKL5CV
JKL2CV
77.8mm 嵌入深度
电压端子 电流端子 通信端子
输出端子
输出公共端子
安装附件
负载2022年11月第一版
2023年1月第二版外形及安装尺寸
• 最多可选配12个控制回路的输出，每组电容可单独设置。
• 支持编码投切、
循环投切两种投切方式。
• 以基波无功功率计算投切电容容量，可避免任何形式的投切振荡，并在有谐波的场合下，能精确 显示功率因数。
• 实时显示基波功率因数、
电压畸变率及电流畸变率。
• 具有过电压和欠电压保护功能、电压谐波超标保护功能及断电数据防丢失功能。
• 电流信号输入阻抗≤0.01欧姆。
• 通讯功能可选。
• 各种控制参数全数字可调，真有自动与手动两种运行模式，人机界面友好，操作方便，颜值高，DE 家风格统一。
• 可选择直流输出型产品，
实现无冲击的“柔性补偿”物料号
备注：
JKL2CV 只对应220V ；JKL5CV 只对应380V
直流款对应220V/380V 分别只有4回路/8回路/12回路选型示例：
如需要电压为380V ，规格为6回路，带RS485通讯功能的智能无功功率自动补偿控制器，则产品型号为：JKL5CVQ6SZ
选型指南
外形及安装尺寸
JKL5CV/JKL2CV 智能无功功率自动补偿控制器
电压端子 电流端子。
NWK1-GR系列中文低压无功功率自动补偿控制器说明书
N WK1-GR系列中文低压无功功率自动补偿控制器（简称控制器）采用手机菜单操作模式，实现人机交换，适用于电网的配电监测和共补、分补兼顾的无功补偿。
它采用ASIC处理芯片，通过FFT(快速傅立叶计算)对采集的三相电压和三相电流进行计算和分析，故在电网有较大的谐波分量下，能够正常以无功功率作为投切电容器的依据，并结合功率因数进行投切。
电容容量可按循环、编码或任意值组合，进行对单相或三相电容的匹配或投切，实现最优的补偿效果，它完全覆盖三相220V、380V、440V、690V等世界不同地区的低压电网系统，频率50Hz与60Hz通用，抗谐波能力更强，具有中英文版本，可定制光伏专用产品，是我公司推出的新一代智能型低压无功功率自动补偿控制器。
它内置集成了数字化的电网测量与记录储存功能于一身，采用大屏幕点阵液晶屏，中文或图形化实时显示几十种电量，并提供电能质量分析,谐波环境下电量测量精度高，具有谐波超值保护和RS485通讯传输功能。
符合标准：JB/T9663-2013;DL/T597-19964.1 可实现全三相共补补偿，全单相分补补偿，三相与单相混合补偿。
四象限显示功率因数，以基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡,并在有谐波的场合下能正确的显示电网功率因数和谐波含量。
可为用户定制光伏发电专用控制器。
4.2 点阵液晶屏实时显示基波功率因数、含谐波功率因数、电压、频率、电流、△KVAR、有功、无功、视在、零序电压、零序电流、电压不平衡度、电流不平衡度、THD、THD、3~15次谐波棒形图、相位角、U I电能、温度、时间等电网参数。
4.3 独特的智能查线功能：可检查三相电压相序、电流极性和相序，并进行软件换线。
根据中文提示，指导用户查线和换线，极其方便。
4.4 电容容量值设定方式:可按编码值设定,也可按等容量值设定,也可采用任意值设定,灵活方便。
4.5 对同容量电容，投切时按动作次数的多少选取电容实行均衡投切；对不同容量电容，按无功补偿需量△Q大小自动选择匹配电容逐个投入或切除，并兼顾次数；对既有不同容量，又有同容量的情况下，先按无功补偿需量△Q大小自动选择匹配的电容容量，再根据动作次数对等容电容实行均衡投切,特别适用于用电负荷不稳定的场合。
正泰nwk1-G无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
德力西电气 RPCF(共补)无功补偿控制器 使用说明书
RPCF系列(共补) 智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用说明：本产品为16回路控制器，1、具有J型静态接交流接触器功能，详见第5页2、具有D型动态接复合开关或无触点开关功能，详见第5页3、具有Z型通信功能(需定制)，另附：通信协议附件。
1概述1.1关于使用说明书本说明书详细的介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书。
1.2使用范围适用于三相平衡低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电能质量。
2功能特点(1) 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
(2) 功率因数测量精度高，显示范围宽。
(3) 实时显示总功率因数(PF)与基波功率因数(DPF)。
(4) 实时显示电压畸变率及电流畸变率。
(5) 有12种编码输出方式供用户选择。
(6) 最多16路输出。
(7) 人机界面友好操作方便。
(8) 各种控制参数全数字可调直观使用方便。
(9) 具有自动运行与手动运行两种工作方式。
(10) 具有过电压和欠电压保护功能。
(11) 具有电压谐波超标保护功能。
(12) 具有断电保护功能数据不丢失。
(13) 电流信号输入阻抗低≤0.01Ω。
3使用条件(1) 海拔高度不高于2000米。
(2) 环境温度-25℃~+50℃。
(3) 空气湿度在40℃时不超过50%，20℃时不超过90%。
(4) 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
(5) 安装地点无剧烈震动。
4技术数据额定工作电压：AC 380V或AC 220V额定工作电流：AC 0~5A额定工作频率：45Hz~65Hz显示功率因数：滞后0.001~超前0.001测量无功功率：0~9999kvar测量有功功率：0~9999kW欠压保护值：AC 300V或AC 180V输出触点容量：AC 220V 5A灵敏度：≤100mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：146mm×146mm×82mm开孔尺寸：139mm×139mm安装方式：嵌入式安装倒齿附件固定连接方式：插座接线端子螺丝固定防护等级：外壳IP305按键和指示灯介绍(开孔尺寸为139mm×139mm)图1 按键和指示灯介绍1. 1-16回路电容器投切指示。
JKL7F-18智能无功功率自动补偿控制器使用说明书.
特殊功能最大的控制路数设计序号
取样物理量：L无功电流
W无功功率G功率因数
控制器代号
使用条件三、三、使用条件
1.海拔高度：≤2OOOm;2.环境温度：-10℃～40℃;3.相对湿度：85%(当25℃时);
4.周围环境：无易燃、易爆的介质存在，无导电尘埃及腐蚀气体存在。
五、技术参数1.工作电压：2.输入电流：3.输出触点容量：4.投入门限：5.切除门限：6.C0Sφ设定：7.延时设定：8.过压设定：9.互感器变比设定：
38OVAC±20%5OHz；≤5A；25OV/3A；大于无功门限Qs；大于目标COSφ；0.85～O.99可调；5～120s可调
410～470V可调，电压回差8～10V10～80O可调
JKL7F-18智能无功功率自动补偿控制器使用说明书
2017-07-03
JKL7F-18智能无功功率自动补偿控制器
使用说明书
概述一、一、概述
JKL5F-18智能无功功率自动补偿控制器（简称：控制器）是低压配电系统补偿无功功率的专用控制器。本控制器采用美国最新无功功率控制专用芯片，控制器抗干扰能力强，适应各种不同参数配电系数，运行稳定可靠、补偿彻底、操作简单。
按▲上升键逐级投入电容器组，按�下降键逐级切除电容器组，按换到自动方式，按
保持3秒将转换到设定状态，显示功能码（F-□），
功能码对照表
功能码F-OF-1F-2F-3F-4F-53.
设定方式：
显示功能码时：按
▲
上升键或
�下降键将改变功能码值，按
功能键将转换到显
功能
名称COSφ延时过压路数无功门限变比
可设定范围O．85～O．995～1204lO～47013～181～1001～800
SY-JKWBX-12B使用说明书
1.菜单参数设定（自动/手动工作方式下均可操作） 本机在出厂时已设定好各控制参数，如需改变可按以下步骤重新设定： z 按 键（10 秒钟之内连续按三次），设置菜单弹出，菜单指示符 指示
电流变比项。右侧显示电流变比， 如为 100，即表示 500/5=100 的电流 互感器的变比，操作 键即可修改。 z 按 键，菜单指示符 指示延时时间项。右侧显示：
嵌入深度：118mm
单位：胜业电气有限公司 地址：佛山市顺德区伦教三洲工业区 邮编：528000 电话：0757-27830189（技术支持）
传真：0757-27830197
第 6 页 共 13 页
SY-JKWBX-12BT 智能型控制器 2. 端子接线图（见图 1）
图 1：输入（检测）端子接线图
z 电容预置：
0~999 kvar/每支路；
单位：胜业电气有限公司 地址：佛山市顺德区伦教三洲工业区 邮编：528000 电话：0757-27830189（技术支持）
传真：0757-27830197
第 5 页 共 13 页
SY-JKWBX-12BT 智能型控制器
z 强制循环时间（代码：SP）：10-180（分钟），步长 1 分钟； 注：此项“菜单”的显示，在最后一个电容支路之后！
z 按 键，菜单指示符 指示投切门限项。右侧显示投入门限值，操作 键即可修改。切除门限等于 1.2 减去投入门限设定值。
z 按 键，菜单指示符 指示谐波保护项。右侧显示： ◎ 第一行为 HU，表示电压谐波（总畸变率）保护； ◎ 第二行为谐波电压的保护值，如为 5.0，即表示 THDu=5%，操作 键即可修改其保护值。 注：若将保护值设置为“0”，即可取消此项功能！
z 按 键，菜单指示符 仍指示谐波保护项。右侧显示： ◎ 第一行为 HI，表示电流谐波（总畸变率）保护； ◎ 第二行为谐波电流的保护值，如为 15.0，即表示 THDi=15%，操作 键即可修改其保护值。 注：若将保护值设置为“0”，即可取消此项功能！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
4．2测量数据1.测量电压：100 ～ 290 V2.测量电流：0 ～ 6000 A3.灵敏度：50mA（二次）4.测量功率因数：滞后0.200 ～超前0.2005.工作电源：220V±20%6.测量频率：47 ～ 53 Hz7.显示有功功率：0 ～ 6553 kW8.显示无功功率：0 ～ 6553 kvar9.显示电压总谐波畸变率：0.0 ～ 100.0％10.显示电流总谐波畸变率：0.0 ～ 100.0％11.显示版本：2.2或4.2（本机升级版本序号）4．3输入/输出1.取样电压：A、B、C相电压6、安装说明开孔尺寸：113mm ×113mm 嵌入深度：118mm将控制器左右两侧固定附件自攻螺丝拧出，退出安装固定夹，将控制器装在屏上，再将安装固定夹从控制器两侧导轨推进，拧紧自攻螺丝，即可把控制器固定在屏上。
可拔插接线端子7、接线图与补偿方案7．1 JKWF-12A 接线图 118mm113mm113m m屏蔽双绞线的屏蔽层应该连接每一个RS-485设备的屏蔽端子，屏蔽层只允许一点接地（A线相当于－，B线相当于＋）。
(本案用于投切交流接触器)JKWF-12A端子说明端子序号状态说明备注1、2、3、4、5、6 输入取样电流互感器输入取自主屏A、B、C相进线电流互感器7、9、11、12 输入取样电压输入400V8、10 / / 空端子13、14 输入工作电源输入交流220V15 输入输出控制公共端接火线16 ～ 27 输出第一组至第十二组输出控制端接交流接触器线圈28 ～ 30 通讯接口MODBUS协议7．2JKWF-12B接线图屏蔽双绞线的屏蔽层应该连接每一个RS-485设备的屏蔽端子，屏蔽层只允许一点接地（A线相当于－，B线相当于＋）。
（本案用于投切电子无触点开关）JKWF-12B端子说明端子序号状态说明备注1、2、3、4、5、6 输入取样电流互感器输入取自主屏A、B、C相进线电流互感器7、9、11、12 输入取样电压输入400V8、10 / / 空端子13、14 输入工作电源输入交流220V15 输入输出控制公共端接KCS1无功功率调节器的K端16 ～ 27 输出第一组至第十二组输出控制端接KCS1无功功率调节器的V端28 ～ 30 通讯接口MODBUS协议7．3无功补偿方案图中单相电容设置及三相电容设置操作详见设置参数操作说明第11页8、LCD显示器/参数/设置/手动的操作说明8．1LCD液晶屏幕说明8．2电参数显示操作说明此屏幕仅在控制器处于自动运行工作模式下操作，点动操作“”按键切换三组不同的电参数显示屏幕。
点动操作“”按键切换A、B、C相。
显示安装用电现场的COSΦ、电压、电流COSΦ显示0. XXX表示滞后，－.XXX表示超前。
当出现电压显示值频闪，并出现“”报警，说明控制器处于保护状态，原因为电压越上/下限/缺相；当出现电流显示值频闪，并出现“”报警，说明控制器处于保护状态，小电流闭锁。
显示安装用电现场的有功功率、无功功率、频率显示本机软件版本序号显示安装用电现场的H V（电压总谐波畸变率XXX.X%）H I（电流总谐波畸变率XXX.X%）8．3设置参数操作说明控制器在“自动”、“手动”运行模式下，10秒钟内连续点动操作按键三次，即可进入菜单设置项。
8．3．1电流变比设置此项显示进线电流互感器变比的比率值，操作按键，步进修改量值，连续按或键，数字将快速变化，按键进入下一项参数设置。
例如：1000/5电流互感器，输入200即可。
输入范围为1～1200，步长为1。
设置参数内容包括5/5～6000/5全系列电流互感器。
此项设置非常重要，必须正确输入，否则将影响控制器测量电流的显示值和无功补偿精度。
8．3．2投切延时设置此项为分组投切电容器的间隔延时时间，范围：动态：0.1～30S，静态：5S～100S，操作按键，步进修改量值，连续按或键，数字将快速变化，按键进入下一项参数设置。
以下菜单设置数据量值修改方法操作相同，不再做操作描述！出厂设定值为：静态10s、动态2s8．3．3目标功率因数设置此项为目标功率因数设置，数据范围为0.90～1.00，步长为0.01。
出厂设置值为1.00。
8．3．4过压保护设置此项为过压保护参数设置，范围为230V～290V，步长为2V，回差为6.0V。
过压默认保护为240V。
当参数设置值为0.0时，控制器将自动取消此项保护功能。
出厂设置值为248V。
此项为欠压保护参数设置，范围为180V～200V，步长为2V，欠压默认保护为240V。
当参数设置值为0.0时，控制器将自动取消此项保护功能。
出厂设置值为190V。
8．3．5投切门限设置此项为投切门限参数设置，数据范围为0.5～1.2，步长为0.1，当前设置为投入门限切除门限=1.2－当前设置值出厂设置值为1.008．3．6谐波保护设置此项为谐波电压（Hv）保护参数设置，数据范围为1.0～50%，步长为0.5%。
当参数设置值为0.0%时，控制器将自动取消此项保护功能。
出厂设置值为8.0％此项为谐波电流（Hi）保护参数设置，数据范围为2.0～100％，步长为0.5％。
当参数设置值为0.0％时，控制器将自动取消此项保护功能。
出厂设置值为0.0％8．3．7电容预置设置进入此电容预置项有三屏显示，第一屏为分补部分单相电容的组数设置，第二屏为共补部分三相电容的组数设置，第三屏为每组电容器的容量设置。
此屏为单相电容器补偿组数设置，设置范围为00～04，当设置为00表示无单相电容01 表示每相有1组单相电容02 表示每相有2组单相电容03 表示每相有3组单相电容04 表示每相有4组单相电容此屏为共补部分三相电容补偿的组数设置，设置范围00～12，分相组数优先级高。
三相组数范围＝12－（分相×3）无功补偿输出规则：分相电容组数×3＋三相电容组数≤12可以人工实现五种配置方式：纯分相补偿、三相补偿、综合补偿（1分9共、2分6共、3分3共）此项为每组电容容量参数设置，数据范围为0～999Kvar ，步长为1。
C01表示第一组电容器，15表示电容器容量为15 Kvar，以下类同。
8．3．8 ID号/通讯速率设置此项为控制器地址号设置，数据范围为1～255。
再次操作键，进入此项显示。
上部为已设定的ID号，下部为通讯速率，操作键修改通讯速率，按键退出，并保存所有设定参数。
8．4 手动控制操作说明控制器LCD液晶显示器左下角显示手动表示控制器工作在手动投切状态，显示自动表示控制器工作在自动投切状态，如需更改工作方式，按按键切换。
9、通讯描述所有的JKWF控制器寄存器（包括实时寄存器和设置寄存器），在MODBUS通讯协议时都具有4XXXX 的基址。
根据MODBUS协议，请求JKWF控制器寄存器中一个地址为4XXXX的寄存器时，主站实际读取为XXXX-1。
例如，请求JKWF控制器寄存器中40011寄存器，主站实际寄存器号为10。
