[土工布孔径测试方法比较分析]土工布有效孔径测定仪
土工布动态穿孔试验仪
土工布动态穿孔试验仪简介土工布是用聚酯为原料制成的一种土工合成材料，具有良好的抗拉强度和高的抗刺破能力。
在工程中，土工布常被用于防护结构、加固土体、防治土质侵蚀、防水等领域。
因此，对土工布的性能进行可靠的测试和评价是非常重要的。
土工布动态穿孔试验仪是一种评价土工布抗刺破性能的设备，通过对土工布进行动态穿孔试验，可以得到土工布的抗刺破强度和拉伸强度等指标。
工作原理土工布动态穿孔试验仪由所需的控制系统、力传感器、穿刺机构、移动平台和数据采集系统等组成。
在试验中，土工布放置于移动平台上，穿刺机构垂直于土工布，以一定速率施加穿刺力，并在穿刺过程中对穿刺力进行实时监测和记录。
当穿刺力到达预设值时，试验自动停止。
在试验结束后，可以得到土工布的穿刺力，穿刺时间，穿刺深度等数据，通过这些数据可以计算出土工布的抗刺破强度和拉伸强度等指标。
适用范围土工布动态穿孔试验仪适用于以下应用领域：•土工材料制造厂商进行生产质量检验和控制；•土工材料销售商对产品质量进行管理；•工程项目中对土工布抗刺破性能进行评价和选择。
试验方法在进行土工布动态穿孔试验时，需要注意以下几点：1.核对试验设备是否完好。
2.将土工布样品放置于移动平台上，并调整移动平台位置，使其与穿刺机构对齐。
3.安装力传感器，并进行校准。
4.设置试验参数，如穿刺速度，穿刺力等；开始试验。
5.当穿刺力到达预设值时，试验自动停止。
6.记录/导出实验数据，进行分析和评价。
结论土工布动态穿孔试验仪是一种有效的评价土工布抗刺破性能的设备，能够得到土工布的抗刺破强度和拉伸强度等指标。
在工程应用中，对土工布的性能进行可靠的测试和评价是保证工程稳定性和安全性的重要手段。
产品名称TSY-3型土工布动态穿孔测定仪
产品名称：土工布动态穿孔测定仪土工布动态穿孔试验仪土工布动态穿孔试验机土工合成材料落锥穿孔试验仪土工布落锥穿孔试验仪土工合成材料落锥穿透试验仪土工布动态穿孔测定仪简介：本仪器用于测定土工布及其有关产品抵抗从固定高度落下的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630《土工布及其有关产品动态穿孔试验 ?? 落锥法》的要求。
土工布动态穿孔测定仪原理：将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。
土工布动态穿孔测定仪【符合标准】：GB/T17630《土工布及其有关产品动态穿孔试验 ?? 落锥法》【适用范围】：用于测试各种土工材料抵抗从固定高度落下的钢锥穿透能力，以表征土工材料抗岩石跌落性能。
【技术参数】：1．夹持环内径：150±0.5（mm）2．钢锥尖顶到试样距离：500±2（mm）3．不锈钢锥：锥角：45 b 、总质量：1000±5（g）4．量锥质量：600±5（g）5．外形尺寸：435×575×1600（mm）土工布检测仪器系列产品：TSY-10土工布磨损试验仪TSY-3土工布有效孔径测定仪，WDW-10土工布拉力试验机，TSY-1土工布透水性测定仪，TSY-4土工布动态穿孔测定仪，TSY-19土工布厚度仪•土工布动态穿孔测定仪简介：是沧州智晟试验仪器厂自行研发的新一代实验仪器技术电话0 3 1 7-4 6 0 4 7 6 9本仪器用于测定土工布及其有关产品抵抗从固定高度落下的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630《土工布及其有关产品动态穿孔试验落锥法》的要求。
土工布动态穿孔测定仪原理：将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。
土工布有效孔径测定仪的使用注意事项
土工布有效孔径测定仪的使用注意事项前言土工布是一种应用广泛的土工合成材料，具有优良的隔水、过滤、排水、加固、隔离等功能，被广泛应用于工程建设、水利工程、交通运输等领域。
而测定土工布有效孔径是评估其过滤性能的重要指标。
因此，土工布有效孔径测定仪是土工工程中必不可少的一种仪器。
本文将介绍土工布有效孔径测定仪的使用注意事项。
土工布有效孔径概述土工布有效孔径是指在液相中通过的孔径大小，它反映了土工布材料的过滤性能。
通常使用精密的过滤器测定土工布有效孔径，而土工布有效孔径测定仪就是一种专门用于测定土工布有效孔径的仪器。
土工布有效孔径测定仪的使用注意事项1. 设备检查在使用土工布有效孔径测定仪前，需要进行设备检查，确保设备在正常工作状态下。
具体步骤如下：•检查仪器的电源线是否连接稳固；•检查仪器的水路是否畅通，排除积水问题；•检查仪器的各项参数是否调整正确；•检查仪器的滤器、密封圈等易损配件是否完好。
2. 样品处理在进行土工布有效孔径测定之前，需要进行样品处理，以确保测定结果的准确性。
具体要求如下：•样品应经过严格筛选和清洗，除去杂质等；•样品应加入合适的溶液中，以保证溶液稳定；•样品应摇匀，以避免堆积现象影响测定结果。
3. 实验步骤进行土工布有效孔径测定时，需要按照以下步骤进行：•安装滤器并连接水源；•根据测试标准和实验需要，调整好滤器的各项参数；•收集样品，并进行样品处理；•将样品倒入滤器中，开始进行过滤；•收集和记录过滤液相；•在过滤完成后，取出滤器，清洗和干燥。
4. 精度和重复性在进行土工布有效孔径测定时，需要注意仪器的精度和重复性问题。
一般来说，仪器的精度要求十分高，因为有效孔径的大小会影响到土工布的各项性能。
同时，仪器的重复性也需要注意，以避免测定误差过大导致实验失效。
结语土工布有效孔径测定仪是一种十分重要的测试工具，它能够有效判断土工布材料的过滤性能。
为了确保测定结果的准确性，需要注意设备检查、样品处理、实验步骤以及精度和重复性等问题。
TSY-3土工布有效孔径测定仪(干筛法)
土工合成材料蠕变试验系统
TSY-20
电子土工布强力试验机
WDL-50土工布
电子万能试验机
WDL-20土工布
电子万能试验机
WDL-20土工布（带大变形）
电子万能试验机
WDL-10土工布
电子万能试验机
WDL-10土工布（带大变形）
1．筛具最大直径 200毫米
2．筛层叠高 400毫米
3．回转半径 12.5毫米
4．筛摇动次数 221次/分
5．振击次数 147次/分
6．上下振幅行程 5毫米
7．定时范围 0-60分钟
8．电机功率 0.37KW
9 .电压 380V
10 .转速 2800转/分
相关产品：
土工布透水性测定仪
TSY-1
土工布有效孔径测定仪
TSY-2（干筛法）
土工布有效孔径测定仪
TSY-3（湿筛法）
土工布动态穿孔测定仪
TSY-4
土工布圆盘取样器
TSY-5
土工合成材料耐静水压测定仪
TSY-6
土工合成材料渗透系数测定仪
TSY-7
土工合成材料抗渗仪
TSY-8(耐静水压与渗透系数）
土工合成材料水平渗透仪
TSY-9（公路标准）
土工布磨损试验仪
TSY-10
产品名称：TSY--3土工布有效孔径测定仪
产品说明：
土工布有效孔径测定仪（干筛法）土工布有效孔径有效孔径
土工布有效孔径测定仪【适用范围】：用于土工织物和复合土工织物的有效孔径干筛法的测定。
土工布有效孔径测定仪【符合标准】：JTG E50-2006 GB/T 14799-2005
土工布有效孔径测定仪【技术参数】：
土工布有效孔径测定仪的使用参数
土工布有效孔径测定仪的使用参数简介土工布有效孔径测定仪是一种专门用于测定土工布有效孔径的仪器。
有效孔径是指土工布中的一个最大孔径，当土工布的孔径大于这个值时，粒子可以通过土工布的孔隙而进入到土工布内部。
因此，有效孔径是评价土工布过滤性能的一个重要参数。
使用土工布有效孔径测定仪可以快速准确地确定土工布的有效孔径，为土工布的选择和设计提供依据，降低工程风险。
本文主要介绍土工布有效孔径测定仪的使用参数。
使用参数1.有效孔径测定范围：土工布有效孔径测定仪的测定范围通常为0.02mm-10mm（也有些仪器能够测定更小或更大的孔径），这个范围足以满足绝大部分土工布的要求。
2.操作稳定性：土工布有效孔径测定仪的操作稳定性是衡量仪器性能的一个重要指标。
使用者需要保证测量时的环境稳定，避免外部因素的干扰。
此外，在测量时需要遵循相关的操作规程和标准，以确保测量结果准确可靠。
3.测定精度：测定精度是土工布有效孔径测定仪的另一个重要指标。
仪器需要使用高精度的测量设备，以确保测量结果的准确性。
同时，使用者需要注意仪器的各项参数设置和测量条件，保证测量结果的稳定性和可靠性。
4.测量速度：测量速度是衡量土工布有效孔径测定仪性能的一个重要指标。
在现代工程施工中，时间是一项非常重要的资源。
因此，使用者需要选择测量速度较快的土工布有效孔径测定仪，以便更快地获得测量结果。
5.数据输出方式：土工布有效孔径测定仪的数据输出方式通常有模拟输出和数字输出两种。
使用者需要在购买前了解并选择适合自己使用环境的数据输出方式。
使用步骤1.安装：首先，使用者需要将土工布有效孔径测定仪按照说明书进行安装，并对仪器的各项参数进行设置。
2.校准：安装完成后，需要进行校准操作。
校准过程中需要使用标准参考物质的穿透度来确定测量仪器的准确性和稳定性。
3.测量：进行测量操作时，需要将土工布样品放置在测量装置中，并根据测量仪器的使用说明进行操作。
在测量过程中，需要注意外部环境的稳定性，保证测量结果的准确性。

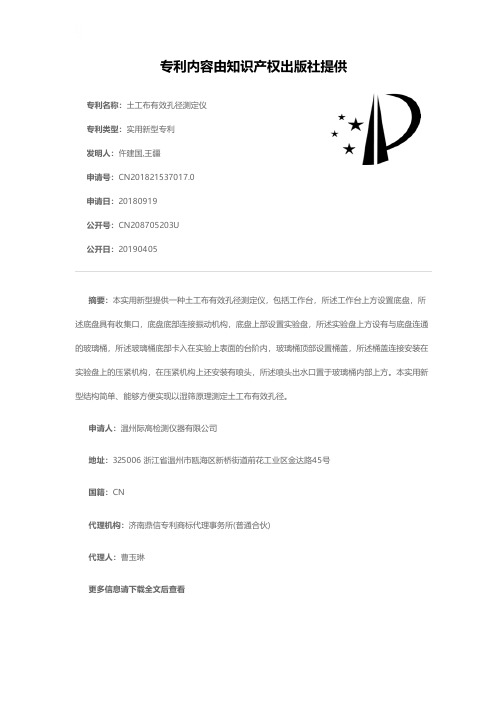

土工布有效孔径测定仪[实用新型专利]
![土工布有效孔径测定仪[实用新型专利]](https://img.taocdn.com/s3/m/e736d14ff524ccbff021841d.png)
专利名称：土工布有效孔径测定仪专利类型：实用新型专利
发明人：仵建国,王疆
申请号：CN201821537017.0
申请日：20180919
公开号：CN208705203U
公开日：
20190405
专利内容由知识产权出版社提供
摘要：本实用新型提供一种土工布有效孔径测定仪，包括工作台，所述工作台上方设置底盘，所述底盘具有收集口，底盘底部连接振动机构，底盘上部设置实验盘，所述实验盘上方设有与底盘连通的玻璃桶，所述玻璃桶底部卡入在实验上表面的台阶内，玻璃桶顶部设置桶盖，所述桶盖连接安装在实验盘上的压紧机构，在压紧机构上还安装有喷头，所述喷头出水口置于玻璃桶内部上方。
本实用新型结构简单、能够方便实现以湿筛原理测定土工布有效孔径。
申请人：温州际高检测仪器有限公司
地址：325006 浙江省温州市瓯海区新桥街道前花工业区金达路45号
国籍：CN
代理机构：济南鼎信专利商标代理事务所(普通合伙)
代理人：曹玉琳
更多信息请下载全文后查看。
GBT-4型土工布动态穿孔测定仪
我们永远坚持以先进的设备，标准的服务团队，整合加工和 资源靓丽点，为客户达到技术研制中发觉问题给予支持，为各材 料厂家提供希望产品的定制特制服务，从而加强国内技术及跟行 业水平的提高。经过个性化的售前产品咨询，便捷率的售后技术 安装、维修和维修，专业级的加工支持及应用支持，GB 美特斯 制造（天津）有限公司正越来越多赢得市场和客户的信赖。
二、测试简介 可以土工布试样水平试验在试验环中，诠释质量的不锈钢锥从 500mmmm，高度跌落在试样上，由于落锥刺入试样而使试样上引 起破洞，再将标有刻度的小角量锥插入破洞测得穿透范围。 三、技术参考▲夹持环范围：150±0。5MM ▲锥尖至试样相差：500±2MM ■不锈钢锥：极限直ф50mm 锥角 45 度总质量 1000±5 克(含引 杆) ■小角量锥：重量 600±5gmin 度值ф2MM/格 ▲外形规格：435mmx575MMx1600 毫米 ★仪器重量：55Kg 四、成效计量 计算 10 块试样破洞直径的平均值(单位 mm，保留小数位)及其变 异系数(单位%)。注:若是落锥几乎穿透一块或多块试样，造成 50MM 的破洞，则不需统计平均值和变异系数。
六、注意工作 为安全起见，每次钢锥处于上位时请确定钢锥以锁住。为保证、 确保钢锥自由下落，导向孔中严禁有杂物。钢锥下落前请丢下透 明护罩。为免钢锥尖受到损伤，切勿对坚硬物体检测。美特斯制 造（天津）有限公司以特有新颖的设备制造模式，敞开式软件沟 通，秉持专业、真挚、细致、高效的服务或技术理念始终不渝的 为您服务！如需更进一步的了解土工布动态穿孔测定仪的性能→ 技术→程序→操作→售后→的价钱等问题恭候您的来电。售后技 术技术或服务公司出厂的仪器保修期为一年，保修期内免费上门 维护。
GBT-2 型
土工布动态穿孔测定仪
土工布有效孔径测定仪干筛法
土工布有效孔径测定仪（干筛法）
土工布有效孔径测定仪（干筛法）—美特斯仪器自主研发专业生产，【符合标准】：GB/T 14799, ASTM D4751, JTG E50 T1144, SL/T 235-2012等。
土工布有效孔径测定仪（干筛法）主要[技术规范]:
1、筛子直径：200mm
2、筛子叠高：400mm
3、筛座振幅：8mm
4、筛摇动次数：221次/分
5、振击次数：147次/分
6、回转半径：12.5mm
7、电源 380V功率：0.37千瓦
8、外型尺寸：600x400x880
9、总重量：130公斤
土工布有效孔径测定仪（干筛法） [用途]:
土工布有效孔径测定仪适用于用干筛原理测定单层土工布及其有关产品特征孔径的方法，本仪器适用于所有类型的土工布产品。
土工布有效孔径测定仪（干筛法）【符合标准】：GB/T 14799, ASTM D4751, JTG E50 T1144, SL/T 235-2012等。
土工布有效孔径测定仪（干筛法）[安装]:
本机可以不用水泥基础，直接安放水泥地面上开动，也可以安装在水泥基础上，基础螺钉尺寸如图，其厚度300mm,基础露地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕，接通电源后电动机回转方向与箭头相同。
就有振击运动，若相反，则电机空运转，此时可换接头线，才能正常开动。
TSY-2土工布有效孔径测定仪（湿筛法）
TSY-2土工布有效孔径测定仪（湿筛法）TSY-2土工布有效孔径测定仪（湿筛法）一、TSY-2土工布有效孔径测定仪（湿筛法）测试原理：以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。
以通过的颗粒材料和特定粒径表示试样有效孔孔径。
二、TSY-2土工布有效孔径测定仪（湿筛法）适用于所有类型土工布产品有效孔径的测定，其性能符合GB/T17634-1998《土工布及其相关产品有效孔径的测定—湿筛法》标准对仪器的要求。
三、TSY-2土工布有效孔径测定仪（湿筛法）技术参数：1、夹持器内径：Φ176mm2、振动频率：50Hz3、振动幅度：1. 5mm（振动高度3mm）4、时间设定：分两档0 ~99. 99s0～99分59s5、匹配电机：2800r/min 550W6、电源：380V7、外形尺寸：680×420×750mm8、重量：50Kg四、TSY-2土工布有效孔径测定仪（湿筛法）[操作步骤]：1、取出夹持器6，将试样平整无强力地平铺在支承网栅18上，然后用夹持器将之压紧，试样应保持水平。
2、将按标准选取的颗粒材料均匀地撒在试样上。
3、接通电源，打开电源于开关15 。
4、在计时器17上设置振功时间(按GB/T17634-1998标准可设置为600秒，本仪器计时器具两档计时功能，分别可设置范围为0~99.99s和0～99分59s)。
5、进水口14外接稳压水源，将莲蓬头10放置透明罩8内，盖上防溅盖，并扣上夹扣7，打开流量调节阀1 3，对试样进行喷水。
6、按下启动键16，开始测试。
7、通过试样的颗粒从收集槽3流出，将之收集。
8、到达设定时间后，使仪器停止振动。
9、收集未通过的颗粒材料与试样。
10、测试结果按GB/T17634-1998标准处理。
11、仪器结束后，关闭电源，并清洁仪器。
土工布
1.文献名：石门电厂灰场土工布反滤试验及渗流场计算基本内容：通过对土工布垂直渗透试验和反滤试验，了解不同规格的土工布在垂向水流作用下的渗透性，并判断土工布作为粉煤灰滤层时是否会产生淤堵。
土工布的渗透系数按式(1)计算：h t n∆=A Q K δ (1)式中，Kn 为垂向渗透系数(cm/s)；δ为土工织物的厚度(cm)；t 为测量透水 量的历时(s)；A 为土工织物试样的透水面积(cm 2)；Δh 为土工织物上下面测压 管水位差(cm)。
反滤材料的透水性应符合式(2)要求：Kg ≥AKs (2)式中，A 为系数，按工程经验确定，不宜小于10；Kg 为土工织物渗透系数 (cm/s)，由其垂直渗透系数Kv 确定；Ks 为土的渗透系数(cm/s)。
对400 g/m 2、350 g/m 2和300 g/m 2这三种规格的土工布进行反滤试验，在稳 定水头作用下经过45 h 后，渗流量基本达到稳定。
由于土工布的渗透性远比粉煤灰大，因此稳定后渗流量主要反映的是粉煤灰的渗透性。
淤堵试验完成 后，测定淤堵后的渗透系数，同时比较土工布垂直渗透系数Kg 与淤堵后土工 布垂直渗透系数Kg ’的比值。
由试验结果看出，400 g/m 2的土工布淤堵比例最 小，其他两种淤堵比例较大。
根据粉煤灰渗透性试验结果，粉煤灰渗透系数Ks 取水平渗透系数Kh 和垂 直渗透系数Kv 的几何平均值，即v h K K K =s，由试验结果看出，400 g/m 2 土工布淤堵后渗透系数与粉煤灰渗透系数之比平均值为13.89，说明土工布运行 稳定后满足透水准则要求；而另两种土工布未能达到对反滤材料的透水性要求。
2.文献名：过滤土工布隔离污染土与非污染土的试验研究基本内容：为满足较高的环保要求，采用过滤土工布来覆盖河道的污染底泥，并在其上铺盖一层干净的土，以阻隔河底原状污染土的扩散。
施工情况：施工时，起隔离作用的过滤土工布，为丙纶土工布，规格为1.92 mm ×4.5 mm ×100 m ，217 g/m 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[土工布孔径测试方法比较分析]土工布有效孔径测定
仪
土工布是用合成纤维纺织或经胶结、热压针刺等无纺工艺制成的土木工程用卷材，也称土工纤维或土工薄膜。
土工布根据加工方法不同可以划分为机织土工布、针织土工布、非织造土工布。
最为常用的是非织造土工布，它是使用机械的、化学的、热力的或者其他的方法，使纤维网固结在一起而形成的纤维结构材料。
非织造土工布独特的纤维三维网络结构使其具有良好的排水性能和保沙土性能，以此代替传统的砂砾渗滤层，不仅可以节省投资而且还能缩短施工周期。
土工布渗滤层设计及选用的重要依据是其透水性能和保土性能，而这两个性能的重要特征指标为其孔径。
准确测定土工布的孔径有利于工程上更加合理地选用土工材料。
本文结合实际工作经验，对土工布孔径测试方法归纳如下。
1 孔径参数
孔径参数主要包括有效孔径、特征孔径、平均孔径、最大孔径、最小孔径、泡点孔径、孔径分布、孔隙率等［3］。
1.1 有效孔径（Oe）
JTG E50—2006《公路工程土工合成材料试验规程》中的定义如下：能有效通过土工织物的近似最大颗粒直径，例如O90表示土工织物中90%的孔径低于该值。
GB/T *****—2005《土工布及其有关产品有效孔径的测定》中定义则如下：有效孔径是能有效通过土工布的近似最大颗粒直径，例如O90表示土工布中90%的孔径低于该值。
1.2 等效孔径EOS（或称表观孔径AOS）
SL/T 235—1999《土工合成材料测试规程》中定义如下：以土工织物为筛布对颗粒料进行筛析，当一种颗粒料的过筛率（通过织物的颗粒料重量与颗粒料总重量之比）为5%时，则该颗粒粒径尺寸定为土
工织物的等效孔径。
GB *****—1998《土工合成材料应用技术规范》及SL/T 225—1998《水利水电工程土工合成材料应用技术规范》中定义如下：土工织物的最大表观孔径[7-8]。
JTJ/T 019—1998《公路土工合成材料应用技术规范》中定义如下：用于表示织物型土工合成材料孔隙大小的指标。
采用不同的筛余率标准，可得到不同的等效孔径值。
1.3 特征孔径
土工布的孔眼尺寸，相当于90%的土颗粒通过土工布时的最大颗粒尺寸。
该定义适合于土工布及其有关产品有效孔径测定中的湿筛法。
1.4 泡点孔径
滤布一侧的气体穿过滤布到达另一侧的水中而产生气泡，用此方法计算出滤布孔径。
1.5 最大泡点孔径
当气体穿过滤布到达水中产生第一串气泡时的泡点孔径。
1.6 孔径分布
对于给定试样，根据孔隙直径分布，计算某一孔径所对应孔隙的百分数，可用来表征不同孔径在整个孔径分布中所占比例。
1.7 孔隙率
材料的孔隙体积与总体积的比值，反映土工布空隙程度的指标，它是影响土工布渗透性等水力性能的重要因素。
目前，在各标准中，关于等效孔径、特征孔径的定义基本一致，均为用颗粒的尺寸来表示孔径的尺寸。
泡点孔径则需要根据测量气泡出现时的压力差来计算出等效孔径。
2 孔径测试方法
土工布孔径测试方法分为直接法和间接法，直接法包括显微镜法、图像分析法等；间接法主要有干筛法、湿筛法、泡点法、水动力法和水银压入法等。
关于各方法的原理及其评价如表1所示。
直接法例如显微镜法。
该法直接、直观和可靠，可以直接得出孔径的数量及大小，不会改变试样的原始状态，不污染损伤试样，尤其适用于薄型织物，但投影面上孔隙分布无法反映织物内部孔隙结构，
因此此法只适合于规则的织物，且测试结果具有一定的随机性，代表性不足。
对于孔隙不规则的土工布测试一般用间接法。
计算法虽然通过数学模型的建立及推理，具有一定的合理性，但参数的测定也不能脱离试验。
水银压入法水银有毒且危害环境，负压排水法用水作为测孔介质方便无污染，但一直存在织物亲水性的问题难以解决；泡点法可获得较好的孔径分布曲线，却没有很好的模拟实际使用情况；渗透法虽省时、可靠，却不能获得孔隙分布曲线。
鉴于各方法各有优劣，目前，国内外普遍采用的为筛分法。
筛分法分为干筛法、湿筛法和动力水筛法。
干筛法存在静电现象，影响结果的准确性；湿筛法试验条件接近实际工作条件，但水流不易控制，操作复杂；动力水筛法则需时太长。
此3种方法各有其优缺点，干筛法由于方法较成熟，经验积累多，是目前国内用得最多的方法。
3 孔径测试标准
目前，国内外已有的孔径测试的标准、试验方法及适用范围如表2所示。
国内关于孔径测试的方法标准一共有4个，分为干筛法、湿筛法、泡点法、毛管流动孔隙仪法。
其中GB/T *****—2009适用范围限制为机织过滤布，而GTT TM 017—2010毛管流动孔隙仪法的适用范围为孔径为0.013μm～500μm的所有非织造材料，相比之下，干筛法、湿筛法的适用范围比较广泛。
国内产品标准采用最多的也为筛分法，各产品标准采用的方法标准情况如表3所示。
国内产品标准采用最多的为GB/T *****—2005《土工布及其有关产品有效孔径的测定干筛法》，其次是湿筛法GB/T *****—1998《土工布及其有关产品有效孔径的测定湿筛法》，主要在国标中采用。
另外，交通部JTG E50—2006《公路工程土工合成材料试验规程》及水利部SL/T 235—1999《土工合成材料测试规程》中应用的方法均为标准自带方法，试验方法为干筛法，基本原理与GB/T *****—2005相同。
4 结论
土工布越来越多地被用作公路、铁路、土木、水利等工程材料。
孔径是土工布水力学特性中的一项重要指标，它反映土工织物的过滤性能，既可评价土工织物阻止土颗粒通过的能力，又反映土工织物的透水性，而土工布孔径的测定结果与其所选用的测试方法密切相关。
目前国内外土工布孔径大小及分布测试方法各不相同，各有优缺点。
因此研究土工布孔径测试方法对进一步推动土工布在工程建设中的应用具有非常重要的意义。
