1. 引言
•箱式变压器作为电力系统中常用的设备之一，安装距离的合理确定显得尤为重要。
•本文将介绍箱式变压器安装距离的相关标准及注意事项。
2. 安装距离标准的重要性
•箱式变压器的安装距离直接影响其正常运行和安全性。
•合理的安装距离有助于避免过热、电磁干扰和其他问题的发生。
3. 安装距离的标准
1.变压器的周围区域应保持通风良好，禁止有易燃和易爆物品存在。
2.变压器距离建筑物、其他设备和障碍物应满足以下要求：
–单一侧（三侧）通道：宽度不小于变压器侧面线心距的倍。
–双侧通道：宽度不小于变压器侧面线心距的2倍。
3.安装变压器的地基应稳固，排水良好。
4.变压器的安装距离应遵守国家相关标准或规范。
4. 注意事项
•箱式变压器的安装需由专业人员进行，并按照相关规范进行操作。
•安装过程中应注意操作规程，确保安全。
5. 总结
•箱式变压器安装距离标准的遵守对于保证设备正常运行和人身安全具有重要意义。
•所有安装操作应符合规范，确保变压器的性能和寿命。
变压器技术要求
附件 1：S9-2500/10-0.4变压器技术要求标准GB1094 电力变压器GB/T6451 三相油浸电力变压器技术参数和要求GB/T15164 油浸式电力变压器负载导则GB/T7328 变压器和电抗器的声级测定GB5273 变压器、高压电器和套管的接线端子GB12706 额定电压 35KV 及以下铜芯、铝芯塑料绝缘电力电缆GB156 标准电压GB311.1 高压输变电设备的绝缘配合GB2536 变压器油GB191 包装、贮运指示标志GB2900 电工名词术语GB/T5465.2 电气设备用图形符号GB4208 外壳防护等级（IP 代码）GB50150 电气装置安装工程电气设备交接试验标准JB/T501 电力变压器试验导则JB/T2426 发电厂和变电所自用三相变压器技术参数和要求JB/T10088 6-220KV 级变压器声级变压器使用环境条件： 1）海拔高度：海拔高度 2000m。
2）环境温度和冷却介质温度：最高气温： +45° C。
多年平均温度： 20° C 。
最低气温： -10 ° C。
3）安装地点 : 户外4）地震基本烈度:叫度5）地面水平方向加速度 0.2g, 地面垂直方向加速度 0.1g（安全系数为 1.67）三 . 变压器技术参数1）型式 : 户外式三相双绕组铜线圈油浸式自冷变压器2）型号 :S9-2500/10-0.43）频率 :50HZ4）台数 :1 台5）相数 :3 相6）额定电压:高压侧10KV,低压侧0.4 KV7）电压组合及分接范围： 10±2x2.5%/0.4KV。
8）联结组标号： Y， yno。
9）短路阻抗： Ud=4.5%10）系统最高运行电压 :11.5 KV11 ）绝缘介质 : 国产 25 号变压器油12）冷却方式:ONAN13）绕组绝缘耐热等级:A级14）变压器的绝缘水平：按国标 GB1094.3《电力变压器》及 GB311.1《高压输变电设备的绝缘配合》的规定.（套管的内绝缘水平高于或等于相应绕组的绝缘水平）变压器额定绝缘水平:16）损耗及空载电流标准:变压器在输出额定容量时，损耗按以下标准:空载损耗:3450W负载损耗:20000W空载电流:0.4%17）温升限值分接电压为额定电压并供给额定容量时，其温升实测值不超过以下规定的温升限值18）过负荷能力经以上负荷运行后，变压器线圈最高温度不超过 140C19）变压器过激磁允许时间由于工频电压和频率变化引起的变压器过激磁，其持续时间符合下表规定：20）承受短路的能力变压器满载及任何插头位置情况下，应能承受出口三相短路产生的短路电流3秒钟而无损坏，且线圈最高平均温度不超过 250 • C21）声压级噪音水平按照GB/T7328〈〈变压器和电抗器声级测量》、JB/T10088《6-220KV 变压器声级》的测量方法和规定，变压器的声压级噪音水平满足以下要求：当变压器满载运行时，在距离设备 0.3m 处测量，变压器的声压噪音水平不大于65dB(A)。
配电箱的安装规范及注意事项
配电箱的安装规范及注意事项一级箱一般要靠近变压器或者配电室就近安装，如果工地据变压器或者配电室远，则要考虑把一级箱安装到工地用电机械相对中心位置（不影响物质运输和存放），为下步配二级箱做考虑。
二级配电箱一般在塔吊与搅拌机中间位置（不影响物质运输和存放），钢筋制作区，混凝土泵站各放置一台。
三级配电箱装设在用电设备负荷相对集中的地区，二级配电箱与三级箱的距离不超过30米。
一些规则1动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力与照明线路分路设置，照明线路接线接在动力开关的上侧。
2.三级箱是末级配电箱配电，箱内一机一闸一漏，每台用电设备有自已的开关，严禁用一个开关电器直接控制两台以上的用电设备。
3。
购置配电箱要符合安检质量合格产品。
购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。
①配电箱内的电器首先安装在金属板或安装条上，然后整体固定在配电箱箱体内，金属板与配电箱体作电气连接。
②配电箱、开关箱内的各种电器按规定位置紧固，在安装板上不得歪斜和松动，并用电器设备之间，设备与板四周的距离符合有关工艺标准的要求。
③配电箱内的工作零线通过接线端子板连接，并与保护零线（地线）线端子板分设。
④箱内的连接线采用绝缘导线，导线的型号及截面严格执行临时图纸的标示截面。
各种仪表之间的连线使用截面不小于2.5㎜2的绝缘铜芯导线，导线的接头不得松动，不有外露带电部分。
⑤各种箱体的金属构架，金属箱体，门以及箱体内电器的金属底座，外壳等作保护接零，保护接零应通过接线端子连接。
⑥配电箱后面排线需要排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余量，以方便其检修。
⑦导线剥削处不伤线过长，导线压头牢固可靠，多股导线不盘圈压接，加装压线端子，并且挂锡。
⑧配电箱安装平整牢固,用角铁焊安装架, 配电箱中心线距地1.4米, 安装架刷红白相间油漆。
4.施工现场配电线路施工现场采用TN-S系统供电，现场中所有的配线均采用三相五线制，铠装电缆可以挖深0.7米，上下各覆100mm的细沙后盖砖埋设，橡胶电缆穿管后埋设，严禁沿地面明设，并应避免机械操作和介质腐蚀。
一级二级和三级配电箱
一级二级和三级配电箱在电力系统中，配电是非常重要的一环，配电箱作为一个重要的配电设备，是将总电源接入各个分支电路的关键设备。
在配电箱中，一级、二级、三级配电箱是最为常见的三种类型。
下面将分别介绍一级、二级和三级配电箱的特点和应用。
一级配电箱一级配电箱通常是整个配电系统的核心，其作用是将变电站输出的高压电能分配到各个区域的二级和三级配电箱中。
在一级配电箱内，一般包含高压开关柜、变压器、低压开关柜等设备。
它是整个配电系统中电压等级最高的一级，通常使得电压从10KV升高到35KV以上，有非常高的电压稳定性和可靠性。
一级配电箱的特点1.系统电压等级高，通常为10kV~35kV，有较高的电压稳定性。
2.整个设备的占地面积较大，制作工艺要求较高，安装难度大。
3.对电缆的敷设和线路的布置要求较为严格，使用寿命长。
一级配电箱一般运用于大型工业企业、发电厂、变电站等等。
由于其电压等级较高，能够满足大型电力设备的供电需求，同时又具备较高的可靠性和稳定性。
二级配电箱二级配电箱是位于一级配电箱之后，接收一级配电箱输送下来的电能的设备。
一般情况下，二级配电箱在系统中扮演着重要的中转角色，将高电压的能量转换成低电压的电能，输出给三级配电箱。
二级配电箱的装置结构较为灵活多样，可以根据使用场合不同进行定制。
二级配电箱的特点1.电压等级较低，通常在400V以下，安全性较高。
2.结构较为灵活，可以根据使用环境进行定制。
3.使用寿命长，维护和保养较为简单。
二级配电箱的应用二级配电箱通常应用于各类建筑物、医院、学校等居民区域，其电压等级较低且安全性较高，能够为普通用户提供稳定、安全的电力服务。
三级配电箱三级配电箱是将二级配电箱输送下来的电能分发到各个用电设备的最后一级配电设备。
三级配电箱通常包括熔断器、漏电保护器等中小电力设备，为用户提供安全、稳定的电源。
1.结构简单，易于维护和保养。
2.电器设备类型较为单一，使用寿命较为短暂。
3.安全性高，在低电压范围内提供更为稳定、安全的电力服务。
变压器检验规范

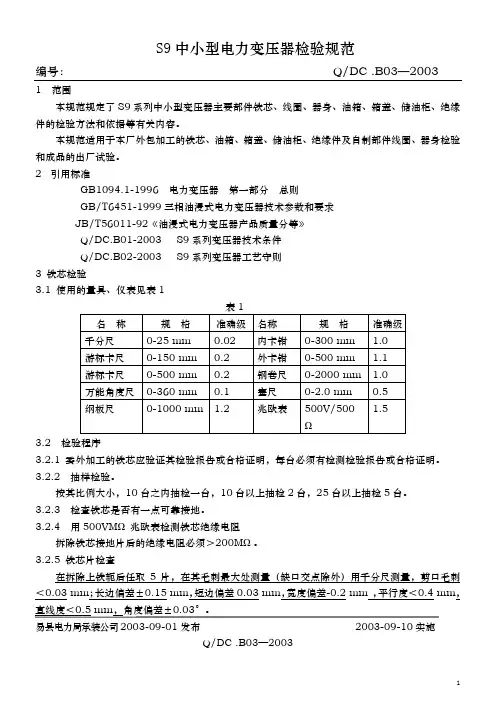

S9中小型电力变压器检验规范编号：Q/DC .B03—20031 范围本规范规定了S9系列中小型变压器主要部件铁芯、线圈、器身、油箱、箱盖、储油柜、绝缘件的检验方法和依据等有关内容。
本规范适用于本厂外包加工的铁芯、油箱、箱盖、储油柜、绝缘件及自制部件线圈、器身检验和成品的出厂试验。
2引用标准GB1094.1-1996 电力变压器第一部分总则GB/T6451-1999三相油浸式电力变压器技术参数和要求JB/T56011-92《油浸式电力变压器产品质量分等》Q/DC.B01-2003 S9系列变压器技术条件Q/DC.B02-2003 S9系列变压器工艺守则3 铁芯检验3.1 使用的量具、仪表见表13.2 检验程序3.2.1 委外加工的铁芯应验证其检验报告或合格证明，每台必须有检测检验报告或合格证明。
3.2.2 抽样检验。
按其比例大小，10台之内抽检一台，10台以上抽检2台，25台以上抽检5台。
3.2.3 检查铁芯是否有一点可靠接地。
3.2.4 用500VMΩ兆欧表检测铁芯绝缘电阻拆除铁芯接地片后的绝缘电阻必须＞200MΩ。
3.2.5 铁芯片检查在拆除上铁轭后任取5片，在其毛刺最大处测量（缺口交点除外）用千分尺测量，剪口毛刺＜0.03 mm；长边偏差±0.15 mm，短边偏差0.03 mm，宽度偏差-0.2 mm ，平行度＜0.4 mm，直线度＜0.5 mm，角度偏差±0.03°。
易县电力局承装公司2003-09-01发布2003-09-10实施Q/DC .B03—20033.2.6 检测铁芯端面是否参差不齐用游标卡尺的深度尺测量上铁轭上端面两相邻铁芯片的差值，不应＞1.0 mm（芯柱直径≦330 mm 时）。
3.2.7 检查两下夹件上肢板间平面度用300mm钢板尺和塞尺测量A、C相外侧，其平面度应<3.0mm（铁芯直径≦330mm时）。
3.2.8 检查铁芯表面状况察看铁芯外表面不应有锈蚀（但允许有被漆膜覆盖的锈迹，其面积应不大于可见部分的20%）。
配电装置之间的距离有什么要求
配电装置之间的距离有什么要求The manuscript was revised on the evening of 2021电力线路中配电装置的要求1 一般要求配电变压器低压侧应按下列规定设置配电室或配电箱：a)宜设置配电室的配电变压器：1)周围环境污秽严重的地方;2)容量较大、出线回路较多而不宜采用配电箱的;3)供电给重要用户需经常监视运行的。
b)除所述以外的配电变压器低压侧可设置配电箱。
c)排灌专用变压器的配电装置可安装于机泵房内。
配电变压器低压侧装设的计收电费的电能计量装置，应符合GBJ63标准和《供电营业规则》的规定。
配电变压器低压侧配电室或配电箱应靠近变压器，其距离不宜超过10m。
2 配电箱配电变压器低压侧的配电箱，应满足以下要求：a)配电箱的外壳应采用不小于厚的冷轧钢板制作并进行防锈蚀处理，有条件也可采用不小于厚的不锈钢等材料制作;b)配电箱外壳的防护等级(参见附录A)，应根据安装场所的环境确定。
户外型配电箱应采取防止外部异物插入触及带电导体的措施;c)配电箱的防触电保护类别(参见附录H)应为Ⅰ类或Ⅱ类;d)箱内安装的电器，均应采用符合国家标准规定的定型产品;e)箱内各电器件之间以及它们对外壳的距离，应能满足电气间隙、爬电距离以及操作所需的间隔;f)配电箱的进出引线，应采用具有绝缘护套的绝缘电线或电缆，穿越箱壳时加套管保护。
室外配电箱应牢固地安装在支架或基础上，箱底距地面高度不低于，并采取防止攀登的措施。
室内配电箱可落地安装，也可暗装或明装于墙壁上。
落地安装的基础应高出地面50～100mm。
暗装于墙壁时，底部距地面;明装于墙壁时，底部距地面。
3 配电室配电室进出引线可架空明敷或暗敷，明敷设宜采用耐气候型电缆或聚氯乙烯绝缘电线，暗敷设宜采用电缆或农用直埋塑料绝缘护套电线，敷设方式应满足下列要求：a)架空明敷耐气候型绝缘电线时，其电线支架不应小于40mm×40mm×4mm角钢，穿墙时，绝缘电线应套保护管。
从变压器到配电箱!临时用电线路接法和配电箱配置标准图!
从变压器到配电箱！临时用电线路接法和配电箱配置标准图！一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。
电源箱接引标准
一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE 线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE 板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。
黄绿双色的PE 线接入到PE板接线端子上。
三级配电距离要求
三级配电距离要求《三级配电距离要求》篇一：三级配电距离要求引言：嘿，咱为啥要谈三级配电距离要求呢？这事儿可重要啦。
在电气系统里，就像一个大家庭有各种分工一样，三级配电也得有条不紊地进行。
目的呢，就是为了保障电力系统的安全、稳定和高效运行。
你想啊，如果距离没弄好，就好比家里家具摆放乱套了，走个路都磕磕绊绊的。
随着各种电气设备的广泛应用，不合理的配电距离可能会导致电压降过大、电能损耗增加，甚至还可能引发安全事故呢。
主体要求：一、总配电箱到分配电箱的距离要求1. 一般情况下：这个距离啊，最好不要超过30米。
为啥呢？因为距离太长的话，线路上的电阻就会增大，电能损耗就像漏水的水桶一样，哗啦啦地浪费掉了。
这就好比你从厨房端一碗汤到餐厅，路太长汤就凉了，电能也一样，损耗多了到目的地就不够用了。
2. 特殊环境下：要是在一些比较特殊的环境，比如有强电磁干扰或者高温潮湿的地方，这个距离就得更短啦，尽量控制在20米以内。
不然的话，电磁干扰可能会让信号错乱，就像你打电话突然串线了一样，那可就乱套了。
二、分配电箱到开关箱的距离要求1. 室内环境：通常来说，这个距离要保持在3米以内。
你想啊，在室内空间相对小，要是距离太长，线路乱成一团麻，检修的时候都找不到北。
而且短距离能减少故障排查的难度，就像在小房间里找东西总比在大仓库里找容易吧。
2. 室外环境：室外呢，考虑到环境因素比较复杂，这个距离不超过30米为宜。
因为室外可能会有风吹雨打、小动物捣乱等情况，距离太长了，线路出现问题的概率就大大增加了。
三、开关箱到用电设备的距离要求1. 移动设备：对于像电焊机这种移动设备，开关箱到它的距离不得超过3米。
这是因为移动设备经常挪来挪去，如果距离远了，每次都要拉很长的线，不仅不方便，还容易把线弄乱弄断，就像放风筝放太远，线就容易断一样。
2. 固定设备：固定设备相对好一些，但距离也不能太远，最好在1.5米以内。
这样能保证设备快速、稳定地获取电能，就像你坐在餐桌前吃饭，筷子就在手边，拿起来就能吃，多方便。
配电箱的电气安全距离及典型事故案例
配电箱的电气安全距离及典型事故案例研究并查找了相关规范和标准，不同的标准和规范对此的规定不一样，具体如下，供大家参考一、AQ/T 7009-2013 《机械制造企业安全生产标准化规范》第4.2.38.2.4规定动力（照明）配电箱（柜、板）前方（或下方）1.2m的范围内应无障碍物；当工艺布置有困难时，照明箱可减至0.8m。
二、GB50054-2011《低压配电设计规范》4.2.5规定当防护等级不低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP2X级时，成排布置的配电屏通道最小宽度应符合表4.2.5的规定。
表4.2.5成排布置的配电屏通道最小宽度（m）注：1.受限制时是指受到建筑平面的限制、通道内有柱等局部突出物的限制；2.屏后操作通道是指需在屏后操作运行中的开关设备的通道；3.背靠背布置时屏前通道宽度可按本表中双排背对背布置的屏前尺寸确定；4 控制屏、控制柜、落地式动力配电箱前后的通道最小宽度可按本表确定；5 挂墙式配电箱的箱前操作通道宽度，不宜小于1m。
三、JGJ46-2005《施工现场临时用电安全技术规范》8.1.6规定配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
四、GB/T 13869-2017 《用电安全导则》5.1.1规定一般条件下，用电产品的周围应留有足够的安全通道和工作空间，且不应堆放易燃、易爆和腐蚀性物品。
以上都是可以查阅的国家标准的规定和要求，基于从严管理原则，Sam老师建议大家 1.2米配电箱范围内都不要放置任何物品,实在有困难的降至0.8米。
如果所在的城市或者地方有更为严格的规定，请遵从地方上更为严格的规定。
企业除了遵从国家规定和标准规定外，还要基于风险评估的结果决定你多少范围不可以放置物品。
同时，除了物品，他们其实更关心对人员的安全。
由公司内的电气工程师识别出电弧和点击伤害的风险，并同时按照电弧的能量计算人员接触距离和防护要求i，比如下面这个最佳实践：计算完毕之后，他们会将安全距离和安全防护要求张贴于配电箱上，大家请看：。
