漆膜测试内容及漆膜冲击强度的相关测试.
漆膜冲击器点检表

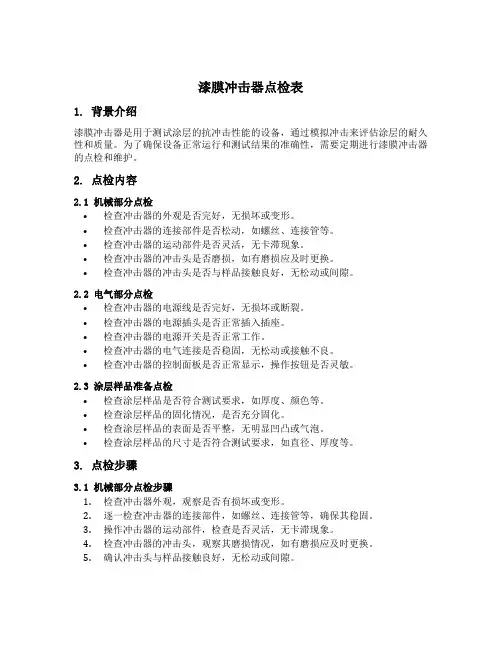

漆膜冲击器点检表1. 背景介绍漆膜冲击器是用于测试涂层的抗冲击性能的设备，通过模拟冲击来评估涂层的耐久性和质量。
为了确保设备正常运行和测试结果的准确性，需要定期进行漆膜冲击器的点检和维护。
2. 点检内容2.1 机械部分点检•检查冲击器的外观是否完好，无损坏或变形。
•检查冲击器的连接部件是否松动，如螺丝、连接管等。
•检查冲击器的运动部件是否灵活，无卡滞现象。
•检查冲击器的冲击头是否磨损，如有磨损应及时更换。
•检查冲击器的冲击头是否与样品接触良好，无松动或间隙。
2.2 电气部分点检•检查冲击器的电源线是否完好，无损坏或断裂。
•检查冲击器的电源插头是否正常插入插座。
•检查冲击器的电源开关是否正常工作。
•检查冲击器的电气连接是否稳固，无松动或接触不良。
•检查冲击器的控制面板是否正常显示，操作按钮是否灵敏。
2.3 涂层样品准备点检•检查涂层样品是否符合测试要求，如厚度、颜色等。
•检查涂层样品的固化情况，是否充分固化。
•检查涂层样品的表面是否平整，无明显凹凸或气泡。
•检查涂层样品的尺寸是否符合测试要求，如直径、厚度等。
3. 点检步骤3.1 机械部分点检步骤1.检查冲击器外观，观察是否有损坏或变形。
2.逐一检查冲击器的连接部件，如螺丝、连接管等，确保其稳固。
3.操作冲击器的运动部件，检查是否灵活，无卡滞现象。
4.检查冲击器的冲击头，观察其磨损情况，如有磨损应及时更换。
5.确认冲击头与样品接触良好，无松动或间隙。
3.2 电气部分点检步骤1.检查冲击器的电源线，观察是否有损坏或断裂。
2.确认冲击器的电源插头正常插入插座。
3.操作冲击器的电源开关，检查其工作状态。
4.检查冲击器的电气连接，确保稳固，无松动或接触不良。
5.检查冲击器的控制面板，确认其正常显示，操作按钮灵敏。
3.3 涂层样品准备点检步骤1.检查涂层样品是否符合测试要求，如厚度、颜色等。
2.确认涂层样品充分固化，无粘手或可脱落现象。
3.观察涂层样品表面，确保平整，无明显凹凸或气泡。
漆膜耐冲击性测试方法、步骤及应用

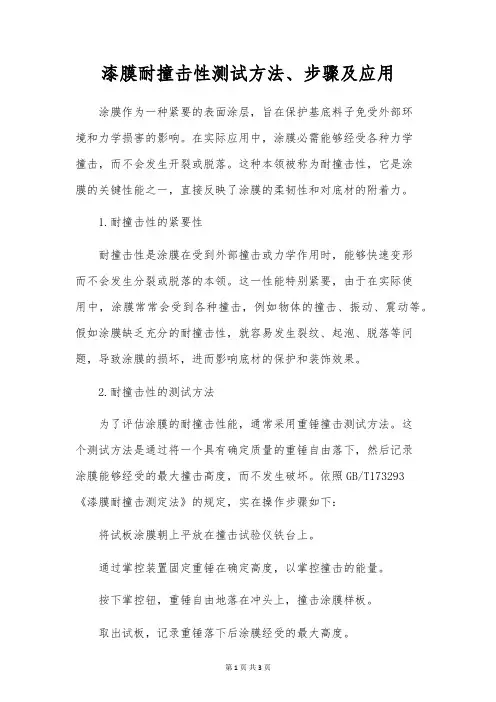

漆膜耐撞击性测试方法、步骤及应用涂膜作为一种紧要的表面涂层，旨在保护基底料子免受外部环境和力学损害的影响。
在实际应用中，涂膜必需能够经受各种力学撞击，而不会发生开裂或脱落。
这种本领被称为耐撞击性，它是涂膜的关键性能之一，直接反映了涂膜的柔韧性和对底材的附着力。
1.耐撞击性的紧要性耐撞击性是涂膜在受到外部撞击或力学作用时，能够快速变形而不会发生分裂或脱落的本领。
这一性能特别紧要，由于在实际使用中，涂膜常常会受到各种撞击，例如物体的撞击、振动、震动等。
假如涂膜缺乏充分的耐撞击性，就容易发生裂纹、起泡、脱落等问题，导致涂膜的损坏，进而影响底材的保护和装饰效果。
2.耐撞击性的测试方法为了评估涂膜的耐撞击性能，通常采用重锤撞击测试方法。
这个测试方法是通过将一个具有确定质量的重锤自由落下，然后记录涂膜能够经受的最大撞击高度，而不发生破坏。
依照GB/T173293《漆膜耐撞击测定法》的规定，实在操作步骤如下：将试板涂膜朝上平放在撞击试验仪铁台上。
通过掌控装置固定重锤在确定高度，以掌控撞击的能量。
按下掌控钮，重锤自由地落在冲头上，撞击涂膜样板。
取出试板，记录重锤落下后涂膜经受的最大高度。
检查试板是否显现裂纹、皱纹或剥落等现象。
测试结果通常以厘米（cm）或牛顿·厘米（N·cm）表示。
高度越大，涂膜的耐撞击性能越好。
3.应用领域涂膜的耐撞击性在各个应用领域都具有关键意义。
以下是一些涂膜耐撞击性的典型应用领域：汽车工业——汽车涂层需要具备优异的耐撞击性，以保护车身免受碰撞和刮擦的影响。
涂膜必需能够经受道路上的各种撞击，同时保持外观完好。
建筑工程——建筑物外墙的涂膜需要具备确定的耐撞击性，以防范风吹雨打、雨滴撞击和其他外部因素对其表面的撞击。
电子设备——电子产品表面的涂膜必需能够经受用户日常使用中可能发生的撞击，例如移动电话、平板电脑和笔记本电脑。
工业设备——工业设备的外部涂层需要耐受生产环境中可能发生的撞击，以确保设备的长期可靠性。
油漆耐冲击强度标准
油漆耐冲击强度标准一、油漆耐冲击标准及测试方法介绍油漆是广泛应用于建筑、汽车、工业设备等领域的一种涂层材料。
在实际使用过程中，油漆往往会受到来自外界的机械冲击，因此耐冲击性能成为了衡量油漆质量的一个重要指标。
测试油漆的耐冲击性能，需要借助专门的测试设备，并根据一定的标准进行测试评价。
二、常见的油漆耐冲击标准1. ISO 6272：这是一种国际标准，适用于测定涂层材料的耐冲击性能。
该标准要求用大钳头进行冲击，以确定涂层的最小厚度和韧性。
2. ASTM D2794：这是美国材料和试验协会制定的标准，适用于测定涂层材料的耐冲击性能。
该标准要求用冲击器在材料上均匀施加冲击，从而测定涂层的冲击强度。
除此之外，还有一些国内外的标准，如国家标准GB/T 1732-2010和日本标准JIS K 5600-5-10等。
三、油漆耐冲击测试方法进行油漆耐冲击实验时，需要使用专用的测试设备，如冲击实验机或者恒定重量冲击器。
以ASTM D2794标准为例，具体测试方法如下：1. 将试验板固定在平坦的支撑板上，以确保涂层不会移动或变形。
2. 将恒定重量的冲击器置于一定高度，然后释放冲击器使其与试验板表面水平碰撞。
3. 重复进行冲击测试，每次冲击后都必须进行检查和记录，以确定涂层是否受到损坏。
4. 根据每组测试结果计算出涂层的冲击强度，并根据标准进行评价。
实验的结论应当包括涂层是否受到损坏，涂层的冲击强度等信息，以帮助评价涂层的耐冲击性能。
四、油漆耐冲击性能的评价标准在进行油漆耐冲击性能测试时，要根据标准确定评价标准。
以ISO 6272为例，该标准根据涂层材料与底材的粘结强度、涂层韧性和涂层厚度等因素，将涂层的耐冲击性能分为三个等级：G0、G1和G2。
其中，G0表示无法承受冲击，G1表示合格但耐冲击性能较低，G2表示优良的耐冲击性能。
五、总结本文从油漆耐冲击的定义、测试方法、耐冲击标准和评价标准等方面进行了介绍，帮助读者更加了解油漆的耐冲击性能，选择更适合的油漆材料应用于实际工程中。
漆膜耐冲击性测定

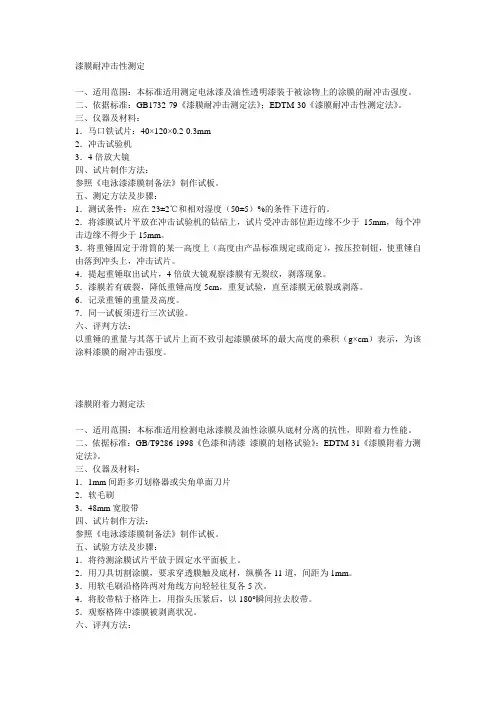

漆膜耐冲击性测定一、适用范围：本标准适用测定电泳漆及油性透明漆装于被涂物上的涂膜的耐冲击强度。
二、依据标准：GB1732-79《漆膜耐冲击测定法》；EDTM-30《漆膜耐冲击性测定法》。
三、仪器及材料：1．马口铁试片：40×120×0.2-0.3mm2．冲击试验机3．4倍放大镜四、试片制作方法：参照《电泳漆漆膜制备法》制作试板。
五、测定方法及步骤：1．测试条件：应在23±2℃和相对湿度（50±5）%的条件下进行的。
2．将漆膜试片平放在冲击试验机的钻砧上，试片受冲击部位距边缘不少于15mm，每个冲击边缘不得少于15mm。
3．将重锤固定于滑筒的某一高度上（高度由产品标准规定或商定），按压控制钮，使重锤自由落到冲头上，冲击试片。
4．提起重锤取出试片，4倍放大镜观察漆膜有无裂纹，剥落现象。
5．漆膜若有破裂，降低重锤高度5cm，重复试验，直至漆膜无破裂或剥落。
6．记录重锤的重量及高度。
7．同一试板须进行三次试验。
六、评判方法：以重锤的重量与其落于试片上而不致引起漆膜破坏的最大高度的乘积（g×cm）表示，为该涂料漆膜的耐冲击强度。
漆膜附着力测定法一、适用范围：本标准适用检测电泳漆膜及油性涂膜从底材分离的抗性，即附着力性能。
二、依据标准：GB/T9286-1998《色漆和清漆漆膜的划格试验》：EDTM-31《漆膜附着力测定法》。
三、仪器及材料：1．1mm间距多刃划格器或尖角单面刀片2．软毛刷3．48mm宽胶带四、试片制作方法：参照《电泳漆漆膜制备法》制作试板。
五、试验方法及步骤：1．将待测涂膜试片平放于固定水平面板上。
2．用刀具切割涂膜，要求穿透膜触及底材，纵横各11道，间距为1mm。
3．用软毛刷沿格阵两对角线方向轻轻往复各5次。
4．将胶带粘于格阵上，用指头压紧后，以180°瞬间拉去胶带。
5．观察格阵中漆膜被剥离状况。
六、评判方法：分级说明0 切割边缘完全平滑，无一格脱落1 在切口交叉处有少许涂层脱落，但交叉切割面积受影响不能明显大于5%2 在切口交叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%3 涂层沿切割边缘部分或全部以大碎片脱落，和/或在格子不同部位上部分或全部剥落，受影响的交叉切割面积明显大于15%，但不能明显大于35%，但不能明显大于35%4 涂层沿切割边缘大碎片剥落，和/或一些方格部分或全部出现脱落受影响的交叉切割面积明显大于35%，但不明显大于65%5 剥落的程度超过4级。
漆膜耐冲击测定法

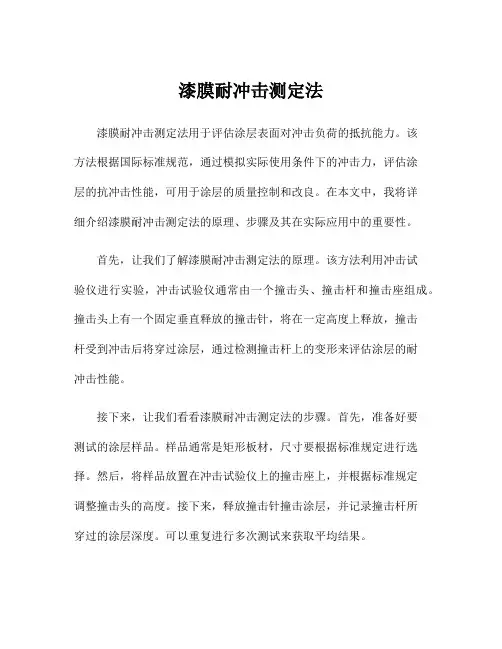

漆膜耐冲击测定法漆膜耐冲击测定法用于评估涂层表面对冲击负荷的抵抗能力。
该方法根据国际标准规范，通过模拟实际使用条件下的冲击力，评估涂层的抗冲击性能，可用于涂层的质量控制和改良。
在本文中，我将详细介绍漆膜耐冲击测定法的原理、步骤及其在实际应用中的重要性。
首先，让我们了解漆膜耐冲击测定法的原理。
该方法利用冲击试验仪进行实验，冲击试验仪通常由一个撞击头、撞击杆和撞击座组成。
撞击头上有一个固定垂直释放的撞击针，将在一定高度上释放，撞击杆受到冲击后将穿过涂层，通过检测撞击杆上的变形来评估涂层的耐冲击性能。
接下来，让我们看看漆膜耐冲击测定法的步骤。
首先，准备好要测试的涂层样品。
样品通常是矩形板材，尺寸要根据标准规定进行选择。
然后，将样品放置在冲击试验仪上的撞击座上，并根据标准规定调整撞击头的高度。
接下来，释放撞击针撞击涂层，并记录撞击杆所穿过的涂层深度。
可以重复进行多次测试来获取平均结果。
漆膜耐冲击测定法在实际应用中具有重要意义。
首先，它可以用于评估涂层的质量。
高质量的涂层应具有较高的耐冲击性能，能够在受到外力冲击时维持较好的完整性。
通过进行耐冲击测试，可以筛选出低质量的涂层，并及时进行改良，提高涂层的耐用性。
此外，漆膜耐冲击测定法也可用于产品开发和研究。
当涂层用于特殊应用时，如汽车涂装、建筑外墙等，其抗冲击性能需求要求较高。
通过进行耐冲击测试，可以评估不同配方、处理工艺的涂层的性能差异，优化涂层配方和工艺参数，以满足产品的特殊要求。
另外，漆膜耐冲击测定法还可用于研究涂层材料的耐候性能。
在户外环境中，涂层会遭受到风雨、紫外线和温度变化的影响。
这些外界因素会导致涂层表面的龟裂、剥落等问题。
耐冲击测试可以模拟部分这些外界因素的影响，评估涂层的耐候性能，为涂层材料的研发提供参考。
综上所述，漆膜耐冲击测定法是评估涂层耐冲击性能的有效方法。
通过具体的实验步骤和原理，我们可以了解到漆膜耐冲击测定法在涂层质量控制和改良、产品开发和研究以及涂层材料耐候性能评估方面的重要性。
实验十六 漆膜抗冲击强度基柔韧性测定
实验十六漆膜耐冲击测定一、实验目的1、了解冲击试验器结构原理。
2、掌握测试方法及仪器调整。
3、准确评定分析试验结果。
二、实验原理本实验采用冲击试验器，测试漆膜受高速度的负荷作用下的变形程度，将1公斤的重锤提升到规定的高度，然后使重锤自由落下冲击样板，而不引起漆膜破坏的最大高度的乘积（公斤·厘米）表示抗冲击性。
三、实验材料和仪器设备马口铁板：50×120×0.2～0.3毫米；4倍放大镜；冲击试验器四、冲击试验器结构原理冲击试验器由下列部件组成：座1，嵌于座中之铁钻2，冲斗3，滑筒4，重锤5及重锤控制器。
控制器装置由下列部件组成；制动器器身6，控制销7，控制销螺钉8，制动器固定螺钉10及定位标11，横梁15用两根柱子16与座相联。
在横梁中心装有压紧螺帽12，冲头可在其中移动，用螺钉14将圆锥13连接在横梁上。
滑筒之一端旋入锤体中，而另一端则为盖9，滑筒中的重锤可自由移动，重锤借控制装置固定，并可移动凹缝中的固定螺钉，将其维持在任何高度上。
滑筒上有刻度以便读出锤所处位置。
冲击试验器各种件的规格：滑筒上的刻度应等于50±0.1厘米，分度为1厘米。
重锤重1000±1克，应能自由移动于滑筒中，冲头上有一钢球，规格应符合钢球标准（GB308-77）81V要求，冲击中心与铁钻凹槽应光滑平整，其直径为15±0.3毫米，凹槽边缘曲率半径为2.5—3.0毫米。
五、使用前的检查与调整使用前检查冲杆中心是否与枕垫块凹孔中心一致，若有偏差时，可调整冲击块紧母上的六方螺丁。
定位标是否对零线，将重锤放下，观察定位标刻线是否与零线重合，有偏差时可调节定位标两侧螺丁。
六、测试方法按涂膜样板制作方法在马口铁板上制备漆膜，待漆膜实干后，将涂漆样板漆膜朝上平放铁钻上，样板受冲击部分距边缘不少于15毫米，每个冲击点的边缘相距不得少于15毫米。
重锤借控制装置维持在产品标准规定的高度，按压控制钮重锤即自由地落于冲头上。
漆膜冲击试验标准
漆膜冲击试验标准嘿，朋友们！今天咱来聊聊漆膜冲击试验标准这个事儿。
你说这漆膜啊，就像是保护物品的一层小铠甲。
咱平时生活里好多东西上面都有漆膜呢，比如那漂亮的汽车外壳、家里的家具啥的。
那这漆膜冲击试验标准是啥呢？简单来说，就是看看这层小铠甲到底结不结实，能不能经得住各种“打击”。
你想想看啊，要是漆膜不结实，稍微碰一下就掉了一块，那多难看呀！就好比一个人出门穿了件破破烂烂的衣服，多掉面子呀！所以这漆膜冲击试验标准可重要了。
那怎么个测试法呢？一般就是用个专门的工具，让一个小铁球啥的从一定高度掉下来砸在漆膜上，看看漆膜有没有损坏。
这就像是你在路上走着，突然天上掉下个小石子砸你身上，你得看看自己有没有受伤一样。
咱再打个比方，这漆膜就像是战士身上的盔甲。
要是盔甲质量不行，那上战场还不得一下子就被敌人给攻破啦？那可不行呀！咱得让这盔甲够硬，才能保护好咱们的东西。
而且这标准还不能马虎，得严格把控。
要是标准太低了，那生产出来的东西漆膜都不咋地，用不了多久就不行了，那不是浪费大家的钱嘛！但要是标准太高了，那成本又上去了，对厂家和消费者也都不好呀。
这就像是做饭放盐，放少了没味道，放多了又咸得没法吃，得恰到好处才行呢！你说这漆膜冲击试验标准是不是很有意思呀？它就像是一个裁判，决定着漆膜质量的好坏。
咱买东西的时候也可以多留意留意这方面，选那些漆膜质量好的，用起来也更放心嘛。
咱再想想，要是没有这个标准，那市场上不就乱套啦？各种质量参差不齐的漆膜产品都有，消费者都不知道该怎么选了。
所以呀，这个标准可真是太重要啦！它保障了我们的使用体验，让我们能用上质量可靠的产品。
总之呢，漆膜冲击试验标准可不是个小事情，它和我们的生活息息相关。
我们要重视它，让它为我们的生活保驾护航。
大家说是不是这个理儿呀！。
漆膜耐冲击性测定法
随着科技的不断发展，新兴领域对涂层材料 性能的要求将不断提高。未来，随着各领域 的不断创新和发展，漆膜耐冲击性测定法的
应用前景将更加广阔。
感谢您的观看
THANKS
基材种类
基材种类对漆膜耐冲击性的影响主要体现在基材的硬度和韧性上。硬度较高、韧 性较好的基材能够提供更好的支撑和缓冲作用，有利于提高漆膜的耐冲击性。而 硬度较低、韧性较差的基材容易在冲击下发生变形或破裂。
不同基材对漆膜的附着力也不同，附着力较强的漆膜在受到冲击时不易脱落或剥 离，从而保持较好的耐冲击性。
定义与概念
漆膜
涂覆在物体表面的一层薄膜，具有装饰和保护作 用。
耐冲击性
漆膜抵抗冲击力的能力，通常指在受到外力冲击 时不易出现破损、开裂等现象的性能。
测定法
采用科学的方法和标准，对漆膜的耐冲击性能进 行测试和评价。
02 测定方法
摆杆式冲击试验法
摆杆冲击试验机由摆杆、冲击能量转 换机构、试样支座和电器控制部分组 成。
准确性评估
与标准样品进行对比，评估试验结果的准确性，确保结果的参考价值。
05 影响因素
涂层厚度
涂层厚度对漆膜耐冲击性的影响主要体现在厚涂和薄涂两种 情况下。厚涂的漆膜能够提供更好的保护和缓冲作用，因此 耐冲击性较好。而薄涂的漆膜由于厚度较小，对冲击的抵抗 能力较弱。
涂层厚度与耐冲击性之间的关系还受到涂层硬度和韧性的影 响。硬度较高、韧性较好的涂层能够在冲击下更好地保持完 整性，而硬度较低、韧性较差的涂层容易破裂或剥落。
进行冲击试验
01
将准备好的样品放置在 冲击试验机的台面上。
02
启动冲击试验机，使落 锤自由落下，对漆膜进 行冲击。
03
观察漆膜在冲击后的变 化，如有无裂纹、剥落 等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漆膜测试内容及漆膜冲击强度的相关测试
•
漆膜测试包括，负着力，冲击，弯曲测试等。
现在很多油漆产商在会提供油漆的这些参数，附着力，弯曲度等。
其中冲击强度有用KG.CM和KG/CM^2表示，数值是一样的，如40kg.cm，40kg/cm^2。
油漆供应商采用40kg/cm^2表示，他们称作公斤力。
南方城市油漆厂商多采用此种表示方法。
冲击强度根据中国国家标准GB 就是1KG砝码从某个CM高度落下，砸在定制的冲击头上，冲击头再冲击漆膜正面，看冲击后，有没有脱落\开裂.如果某油漆是1KG砝码从50CM高度落下，冲击没有裂纹和脱落，则表示为该漆冲击强度1KG.50CM或者50kg.cm.这个1KG.50CM 也是大多数国产油漆的合格标准.这个冲击仪器外面有售(依据
GB/T1732-93设计制造。
涂膜在经受高速负荷作用下抵抗变形程度的能力。
以固定质量的重锤落于试板上而不引起涂膜破坏的最大高度。
以cm 表示。
适用于涂膜耐冲击性能测定。
1、设备仪器：(1)重锤质量为1000±1g 能在滑筒中自由移动。
(2)冲头上的钢珠符合B3088IV要求。
冲击中心与铁砧凹槽中心对准，冲头进入凹槽深度为2±0.1mm。
(3)滑筒上刻度是0-50±0.1cm分度为1cm。
(4)四倍放大镜。
涂漆用的检验板按照标准是0.5mm的马口铁板，要经过打磨，喷涂20微米的待检测漆，自然干燥7天后进行测试。
kg/cm^2这个单位是附着力标准，来自于ISO国际标准.有专门的仪器测试.原理是把一个圆形铝锭用高强胶粘在干燥的漆膜表面，然后用专门的拉拔仪器拉下来，胶是不会断裂的，断裂的是漆膜和底材之间的部分，仪器上会显示是拉力达到多少kg/cm^2时候断裂的.即每平方厘米承受多少公斤拉力。
根据GB和ISO以及日本JIS标准，弯曲测试就是用1～10mm的金属轴弯曲0.5mm的马口铁板上20微米干燥漆膜，无裂纹和脱落，则弯曲测试结果就是多少mm，当然数越小越好。
补充：
1. kg/cm^2表示的冲击表示方法我还真没有碰到过，我前面说的PULL OFF(拉拔仪器法)附着力是用这个表示的，也可以用MPa表示．
关于此拉拔仪器法测试的标准内容，ISO和ASTM标准是一样的．
2.40kg.cm的cm是表示砝码高度，40kg/cm^2的cm^2表示面积，似乎无法一样．
3.一般比较高级的机械\钢结构面漆和底漆的冲击都得要求都得到
50kg·cm。
尤其是有装饰效果的时候，如铁路客车漆\卡车漆。
如果是比较厚重的设备，平时较少磕碰，只是装饰和防腐，可以放宽一点．。
