GeoFrame软件常见问题及解决方案
GeoFrame软件不能正常启动Proman界面的原因可能如下： 1、Oracle没有正常打开； 2、Oracle Listener 没有正常打开； 3、GeoFrame许可证没打开或配置有问题。
查看Oracle进程命令： # ps –ef | grep ora_ 正常Oracle进程如下：
Oracle Listener进程查询
3、修改层位属性Source 将CPS3改为IESX
定义新断层保存断层边界数据
用户所有断层Boundary均放在 f 内。 解决方法：对每个层位，分别建一个断层Boundary文 件， 文件名为fb_horizonname，将该层位的断层Boundary 由断层 f 分配到该断层名下。
注：层位h和断层f均为工区创建时的系统数据文件，正常 解释的数据要重新定义，不要保存在这两个文件中。
手动开启 $cd <geoframe_home>/flexlm/bin $./lmgrd –c ../licenses/license.dat
GeoFrame常见问题类型
GeoFrame工区不能正常启动的原因可能如下：
1、Ctree server和supper server地址错误
症状：工区连接或者打开Application Manager的时候log窗口 里总是说wait……
查看Oracle listener进程命令： # ps –ef | grep lsnr 正常Oracle listener进程如下：
开启
# cd /etc/rc5.d # ./S99zzoracle_<ORACLE_SID>
关闭
#cd /etc/rc0.d #./K10zzoracle _<ORACLE_SID>
SQL>delete from GF_DBA.FINDER_ACCOUNTS where PROJECT_NAME='xxx'; (注意: xxx 是PROJECT NAME,区分大小写) SQL>commit; SQL>exit;
1、 Quality Control Tool
2、Project management界面里rebuild index 主要是对地震数据以外的其他数据的整理。 3、Xterm窗口内的iesx_util 主要是对地震相关数据进行处理
（＃ ORACLE_SID是指该instance的名字）
查看GeoFrame 许可证进程命令： $ ps –ef | grep lmgrd 正常GeoFrame许可证进程如下：
开启
# cd /etc/init.d # ./flexlm_start.sh start
关闭 # cd /etc/init.d # ./flexlm_start.sh stop
1、使用CL命令 在xterm里运行 $CL -f <project_name > 2、在xterm里执行命令： proj_unlock.csh <project_name> <project_passwd> 3、使用Sql语句： sqlplus system/ <system_passwd> SQL>alter <Project_name> account unlock; SQL>commit; SQL>quit
让所有用户退出工区，打开X-term(蓝窗口)； 输入Proj_admin, 输入工区名/密码； 分别选1、2，清空Super 地址，输入q退出； 然后输入2、2，清空Bulk地址； 重启GF。
2、使用sql命令 sqlplus <project_name>/<project_password> SQL> select super_server_address from project SQL> update project set super_server_address = null; SQL> commit; SQL> select bulk_server_address from project SQL> update project set bulk_server_address = null; SQL> commit; SQL> quit
GeoFrame软件
常见问题及解决方案
GeoFrame常见问题类型
处理前注意问题
以下命令如果误操作可能对工区、数据或数据库造成 损害
请确认无人使用工区！ 确定命令的功能！ 确定保存有效的工区备份！ 不确定的话，请先联系SIS工程师！ 请保护好您的密码！
GeoFrame常用命令，在xterm里执行 ： $ gf_accounts $ gf_users -v (或 –a)
2、工区/账户被锁定
症状1：工区无法打开，报错account locked。一般是由于密 码输入错误达到规定的次数后导致账户被锁定。 症状2：工区无法打开，报错project locked by another process，可能是被某些进程锁定，数据库认为该工区正被别的 进程使用。
1、使用Proj_admin命令
setenv CDM_DEBUG_WELLS 1000
2、ቤተ መጻሕፍቲ ባይዱ开GeoFrame： 然后输入 proman &
谢谢！
GeoFrame常见问题类型
工区不能正常备份的原因主要包括： 1、工区正在被使用 2、工区被锁定 症状：工区备份过程中，退出，重新进入工区进行 备份时，显示工区被锁定。
3、其它原因 症状：有些用户备份正常，有些用户则不能备份， 显示警告信息（如感叹号），无明显错误信息。
1、让其他用户退出工区 打开X-term， 运行 gf_users，看是否有用户正在使用 当前需要备份的工区？让其它用户退出后再备份。 2、删除死进程 如果确认没有用户使用工区，则可能存在死进程，使 用如下命令删除： $kill -9 进程号 （进程号通过gf_users列出）
Linux系统用户与GeoFrame软件环境有冲突，重置一 下用户的系统初始化环境，问题即可解决。
工区有问题，不能登陆或登陆后不能正 常删除，需要使用命令行或SQL语句来删除。 1、命令行删除工区： 打开xterm setenv SYSTEM_USERID system/<passwd> cleandb <project_name> 然后再删除DSLs里对应的数据。
1、打开 xterm，输入命令：
setenv IESX_SM_DEBUG 1000
setenv PROJ_DEBUG 1000 setenv dls_Debug 1000 setenv DBI_DEBUG 1000 setenv ADI_DEBUG 1000
#一般 IESX错误设置 #工区相关的参数设置（更新、创建） #用于数据扫描、加载 #扫描所有 SQL 语句及其输出结果 #设置应用数据界面的 activity 信息 #显示所有井信息
2、断层 Boundary边界数据不正常
症状：在Basemap内画断层Boundary时，当时不显示，退 出Basemap，重进后才显示出来。
1、重建工区索引 让所有用户退出工区，打开X-term， 运行 iesx_util， 输入工区名/密码， 运行44、12，重建索引。 2、由Grid文件恢复解释Horizon Time 打开IESX-->Data manager-->Interpretation-->Surface 选择层位文件，将Grid转化为Attribute。
GeoFrame常见问题类型
模块启动时会调用相应的数据和格式文件，如果 数据索引和格式文件出错，则不能正常打开该模块。
1、IESX Seis%DV模块打不开 2、CPS3模块打不开
1、重建工区索引 让所有用户退出工区，打开X-term， 运行 iesx_util， 输入工区名/密码， 运行12，重建索引。 2、删除auto_saved_files 打开IESX-->Data manager-->Utilities-->Delete 在Item type中选择 Application save files， 删除 auto_idex.param >
删除 username.lcps文件 在工区CPS目录下，查找 username.1cps文件，删 除后即可重新进入CPS3。
GeoFrame常见问题类型
解释成果数据主要包括层位和断层数据，发生问 题主要是层位解释的时间属性和断层边界文件。 1、解释层位时间属性丢失
症状1： 部分解释数据horizon丢失； 症状2 ：全部解释数据horizon丢失，但解释数据的Grid文件 还在。 症状3 ：解释数据horizon在CPS3模块中正常，但在IESX模 块如Seis%DV或Basemap中丢失，解释数据的Grid文件还在。
1、删除Charisma_file文件 如果备份时显示锁定错误，则需删除Charisma_file文 件即可，该文件在工区的Charisma目录下；也可在 General Data Manger中列出Activity来查找，并删除该 文件。 2、退出工区重进 如在工区的Charisma目录下没有Charisma_file这个 文件，则需退出Project Manager，重新进入工区，即 可解锁。
2、使用SQL语句删除工区
sqlplus system/passwd
SQL>select distinct ACCOUNT_NAME,PROJECT_NAME from GF_DBA.FINDER_ACCOUNTS; SQL>delete from GF_DBA.GF_PROJECT_USER where PROJ_ACC_NAME='xxx'; (注意 : xxx 是ACCOUNT NAME应该是大写)
[整理]E筋翻样软件专业版常见问题解答.
![[整理]E筋翻样软件专业版常见问题解答.](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ee3ea891f524ccbff121845b.webp)
第一篇软件及钢筋表常见问题1. 刚刚错误关闭软件，再打开时系统报错End of stream encountered before parsing was completed.请问出的是什么故障？怎么解决？答：应该是保存出错，文件损坏了。
试试看把备份的打开。
2. 新版E筋如何计算出预算的量？答：E筋专业版没有此功能。
3.E筋专业版提示连接不上CAD怎样解决？（1）如果梁可以连接上,其他构件连接不上,在[设置]--[系统设置]选择CAD版本，然后重启一下软件。
（2）如果梁也连接不上,那检查CAD是不是以管理员身份运行了，如果是，就在打开CAD 快捷方式上点击右键[属性]--[兼容性]里的“管理员身份运行”这项勾选取消4.新版PDF导出为什么不显示钢筋符号？答：安装一个福昕PDF阅读器，然后导出PDF，用PDF阅读器打开，直接在阅读器中打印出料单。
5.下图出现的错误提示，是什么原因？答：删除了源文件所导致的，打开E文件重新发送桌面快捷！6.2010CAD为什么是白底，能不能改黑色的，怎么改?答：可以，工具-选项-显示-颜色，把背景颜色修改为黑色即可。
7.CAD选项设置中的比例怎么设置？8.出现这样的界面关不掉是什么原因？9.E计算安装没有完成是怎么回事？换到C盘就可以了，原因不明。
10.做好料表我如果不想全部打印如何处理？答：把不想打印的行隐藏，然后进行打印，隐藏的就不会被打印出来。
11.如下图，是什么原因？答：由于“料表标题”栏和“料表页脚”栏都为空的原因。
12.导出PDF咋回事啊，要不就少页数，要不就多很多页数，这样的话不注意就打印很多白纸了，每次都要去看看究竟有几页，该怎样解决？答：不要导出！直接打印出pdf就可以了。
13.怎么可以改为钢筋符号？答：安装E筋软件包中的字体文件14.在线升级出现这个是怎么回事？答：在线升级不成功的，手动下载新版本，然后把老版本内的钢筋表文件和Document内的文件拷贝到新版软件相对应的文件夹内。

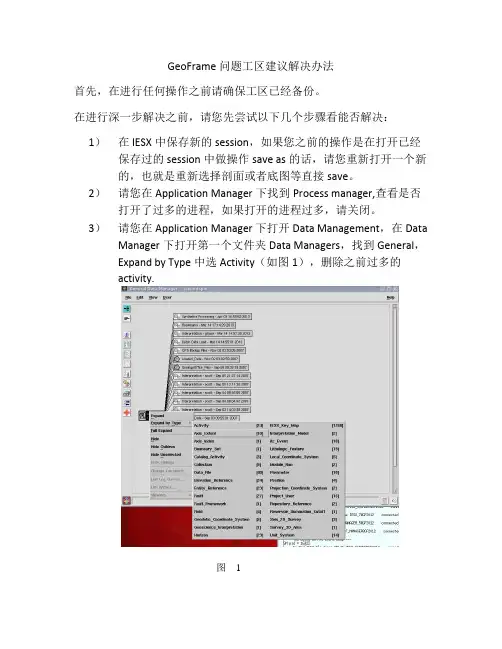

GeoFrame问题工区建议解决办法
GeoFrame问题工区建议解决办法首先，在进行任何操作之前请确保工区已经备份。
在进行深一步解决之前，请您先尝试以下几个步骤看能否解决：1）在 IESX中保存新的session，如果您之前的操作是在打开已经保存过的session中做操作save as的话，请您重新打开一个新的，也就是重新选择剖面或者底图等直接save。
2）请您在Application Manager下找到Process manager,查看是否打开了过多的进程，如果打开的进程过多，请关闭。
3）请您在Application Manager 下打开Data Management，在Data Manager下打开第一个文件夹Data Managers，找到General，Expand by Type中选Activity（如图1），删除之前过多的activity.图 1如果您尝试了以上的方法还是解决不了的话，请您用以下的方法：1)创建一个新的工区，命名为比如dataload, 新工区环境（如投影系统，工区单位与原问题工区保持一致）。
2)连接，登录问题工区，Application Manager下打开Data Management, 找到general Data Manager，如图2所以，示例问题工区名为cloundspin。
图23)我想做的就是将我问题工区的数据传输至新创建的工区。
也就是从cloundspin传输所有地震解释数据和井数据至新创建工区dataload. 点开左侧下边第二个图标，如图3，输入新创建工区密码，如图为dataload。
图 34）将问题工区按照field展开，选上某一个想要复制的井数据(曲线等)，点击Export Data to selected Project, 即可将问题工区的数据传输至新建工区。
同理您也可传输其他数据类型，比如解释数据或地震数据。
GeoFrame软件常见问题及解决方案
GeoFrame软件不能正常启动Proman界面的原因可能如下： 1、Oracle没有正常打开； 2、Oracle Listener 没有正常打开； 3、GeoFrame许可证没打开或配置有问题。
查看Oracle进程命令： # ps –ef | grep ora_ 正常Oracle进程如下：
Oracle Listener进程查询
GeoFrame软件
常见问题及解决方案
GeoFrame常见问题类型
处理前注意问题
以下命令如果误操作可能对工区、数据或数据库造成 损害
请确认无人使用工区！ 确定命令的功能！ 确定保存有效的工区备份！ 不确定的话，请先联系SIS工程师！ 请保护好您的密码！
GeoFrame常用命令，在xterm里执行 ： $ gf_accounts $ gf_users -v (或 –a)
1、使用CL命令 在xterm里运行 $CL -f <project_name > 2、在xterm里执行命令： proj_unlock.csh <project_name> <project_passwd> 3、使用Sql语句： sqlplus system/ <system_passwd> SQL>alter <Project_name> account unlock; SQL>commit; SQL>quit
查看Oracle listener进程命令： # ps –ef | grep lsnr 正常Oracle listener进程如下：
开启
# cd /etc/rc5.d # ./S99zzoracle_<ORACLE_SID>

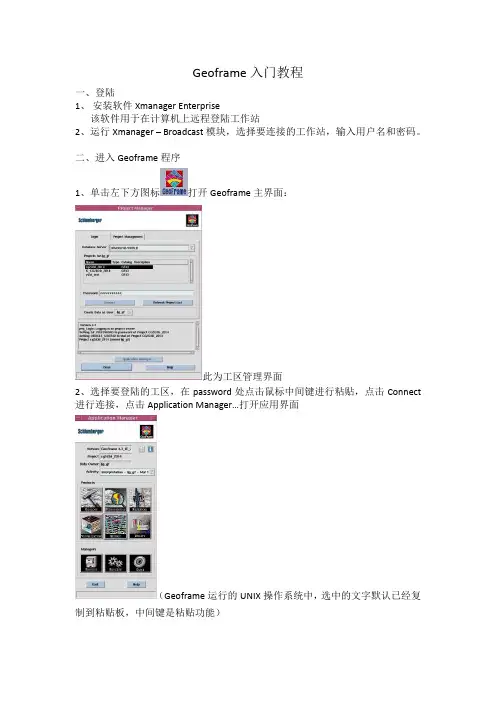

Geoframe-IESX简易操作
Geoframe入门教程一、登陆1、安装软件Xmanager Enterprise该软件用于在计算机上远程登陆工作站2、运行Xmanager– Broadcast模块，选择要连接的工作站，输入用户名和密码。
二、进入Geoframe程序1、单击左下方图标打开Geoframe主界面：此为工区管理界面2、选择要登陆的工区，在password处点击鼠标中间键进行粘贴，点击Connect 进行连接，点击Application Manager…打开应用界面（Geoframe运行的UNIX操作系统中，选中的文字默认已经复制到粘贴板，中间键是粘贴功能）3、单击图标：，此为在地震库里进行解释的模块，最为常用。
4、在此窗口中单击IESX（其余暂时用不上）左边的图标下面会有一些已经在在的SESSION，这是已经保存好的显示界面。
这时可以新建，也可以打开别人已有的，再另存三、新建SESSION1、双击NEW RUN会弹出来一个管理界面2、打开底图：Application——Interpretation——选择Basemap（哪个都一样）打开底图，系统会要求至少选择一个已经在在的底图进行显示（底图的显示都可以进行重新调整）Post ——Surveys …选择要显示的Sruvey （已经存在的工区）选好后点击OK ，所选工区将显示到平面图上。
显示层位和断层：Post ——Interpretation …——Horiaons …（层位）、Fault Boundaries （断层边界），分别点开并选中要显示的层位后点击OK ，结果将显示到底图上。
投影井：Post ——Borehole Sets …左列选择要投影的井集，右列选择井的投影方式（可以用现成的，具体设置以后再详述）。
选择井集选择井在平面上的显示方式选好后点它左列的常用的一些快捷方式标准测线的选择进行放大或缩小快速进行层位和断层的显示快速进行井的投影在三维工区内拉取任意测线在二维工区内拉取任意测线，也可以二维和三维工区交互3、打开剖面：Application——Interpretation——选择Seis3DV/2DV（可以在一个剖面里同时显示三维剖面和二维剖面，Seis3DV只能打开三维剖面，Seis2DV 只能打开二维剖面）打开剖面此时在平面上点击进行测线的选择，剖面上即会显示相应测线。
geostudio的一些常见问题总结
1、SEEP/W2007如何定义土水特征曲线？地表陆地很大一部分是处于干旱或半干旱地带，因此，工程实践中遇到的土大多是非饱和土，由于非饱和土中存在负的孔隙水压力，因而产生独特的土力学问题。
在SEEP/W2007分析软件中可以定义负孔隙水压力，以分析非饱和土问题。
实现这一点仅需定义土体的两个函数：渗透系数函数（渗透系数随基质吸力变化曲线）与体积含水量函数（土水特征曲线）。
如果要分析稳态问题，只须定义渗透系数函数，如果分析瞬态问题，则土体中的孔隙水压力随时间变化，就需要定义体积含水量函数。
2、有限元与极限平衡法结合使用其基本内核?1）通过有限元（Sigma/W或）计算各单元或节点处应力（应力线性分布）；2）边坡（Slope/W）条块划分，以条块底端中点为对象，计算该点的σx、σy、τ；xy3）确定条块底端的倾角а；4）采用Mohr圆确定条块底的法向和切向应力；5）由计算的法向应力得出可能的剪切强度；6）将条块基底的应力转为力；7）重复以上的步骤，直到Slice n。
由（Kulhawy 1969；Naylor，1982）确定安全系数。
3、由于系统时间导致的Licenses问题由于误设系统时间（比正确的时间推后了十天）当时并不知道，在误设时间之后使用了GeoStudio系列软件，之后更正了系统时间，GeoStudio软件打开文件或者新建文件时就会弹出对话框，提示系统时间被后置，不能运行软件，怎样解决这个问题。
GeoStudio系列软件的Licenses与系统时间是关联的，出现问题后，把系统时间按照错误的设置继续，软件是可以使用的，但这样会带来其它的不便。
想要在正确的时间下使用软件，可以将软件卸载后重装，问题就可以解决。
4、SLOPE/W中孔隙水压力是如何被考虑的？在SLOPE/W中水压力的定义有多种方法：定义水位线；孔压比Ru系数；B-bar 系数；水位线结合Ru系数或B-bar系数；离散点孔隙水压力；负孔隙水压力；有限元计算的压力（SEEP/W,QUAKE/W,eg.）需要注意的是：SLOPE/W/W中要考虑孔隙水压力时，孔隙水压力只有在单个土条底部剪切强度的计算中才起作用，孔隙水压力不参与土条间的强度计算。
GeoFrame IESX 地震解释操作技巧
GeoFrame IESX 地震解释使用技巧2009 V1斯伦贝谢科技服务(北京)有限公司Copyright Notice© 2006 Schlumberger. All rights reserved.No part of this manual may be reproduced, stored in a retrieval system, or translated in any form or by any means, electronic or mechanical, including photocopying and recording, without the prior written permission of Schlumberger Information Solutions, 5599 San Felipe, Suite 1700, Houston, TX 77056-2722.DisclaimerThe License Agreement governs use of this product. Schlumberger makes no warranties, express, implied, or statutory, with respect to the product described herein and disclaims without limitation any warranties of merchantability or fitness for a particular purpose. Schlumberger reserves the right to revise the information in this manual at any time without notice.Trademark InformationSoftware application names used in this publication are trademarks of Schlumberger. Certain other products and product names are trademarks or registered trademarks of their respective companies or organizations.GeoFrame IESX 地震解释使用技巧 I目 录4.1 GeoFrame4.x IESX 解释数据的加载...................................................................................1 4.2 使用ASCII Load 加载断层边界...........................................................................................9 4.3 什么情况下需要对地震数据进行归一化............................................................................10 4.4 修改2D 地震数据的炮号....................................................................................................12 4.5 叠前地震数据加载................................................................................................................14 4.6 Mistie Analysis 用户指南.....................................................................................................19 4.7 如何输出二维地震线的导航数据.......................................................................................32 4.8 如何在Basemap 产生流体界面等值线...............................................................................34 4.9 GeoFrame44 IESX 常见问题解决方法................................................................................36 4.10 三维与二维层位网格数据的合并.....................................................................................39 4.11 如何加载raster 影像文件...............................................................................................41 4.12 如何在Basemap 上为层位设置固定的显示色标.............................................................45 4.13 显示斜井与层面的交点.....................................................................................................47 4.14 从Landmark 输出的Fault segment 加载到GeoFrame ..................................................49 4. 15 在两个工区之间传输用户自己定义的IESX Colormap................................................51GeoFrame IESX地震解释使用技巧 14.1 GeoFrame4.x IESX 解释数据的加载解释数据(层位、断层、断层边界等)的加载主要通过ASCII文件方式。
Geoframe使用手册_个人记录实战手册喷血奉献
Geoframe使用手册_个人记录实战手册喷血奉献目录第一部分创建工区 (4)§1.1创建井工区 (4)1.要想在地震剖面上显示井，从加载到显示步骤如何？ (4) §1.1创建地震工区 (4)2.要想在地震剖面上显示井，从加载到显示步骤如何？ (4)3.如何做工区检索？ (4)第二部分数据的输入/输出 (4)§2.1井数据的加载 (4)1.井分层的加载 (4)2.井时深关系的加载 (5)3.井曲线的加载 (5)§2.2地震数据的加载 (5)1.二维地震的加载 (5)2.层位的加载 (5)3.断层的加载 (5)4.三维地震的加载（见黄胜兵给的说明书） (6)§2.3井数据的输出 (6)1.井曲线及VSP 曲线的输出 (6)2.井XY的输出 (6)3.井分层的输出 (6)§2.4地震数据的输出 (6)1.地震解释层位的输出？ (6)2.地震解释断层的输出？ (7)3.输出层位时，出现一点Export就跳出来，怎么解决？ (7)4.如何输出网格grid文件？ (7)5.地震测网导航的输出？ (8)6.同时输出多条地震测线的sgy数据？ (8)§2.5其它数据的输出 (9)1.GF中导出的cgm图的位置？ (9)第三部分地震解释基本操作 (9)§3.1坐标转换 (9)1.如何实现x/y大地坐标向经纬度的转换： (9)§3.2断层解释 (9)1.在断层解释中如何切、移动剖面小窗口； (9)2.如何打开2个地震解释剖面（seis inter）？ (9)3.如何重新分配已经解释好的断层？ (9)§3.3层位解释 (10)1.定义层位，删除层位？ (10)2.如何选一个小的区块，进行内插？ (10)3.彻底删除层位 (10)4.如何考备一个层位给另外一个层位？ (10)5.如何进行层拉平？ (10)6.如何在底图上删除三维工区任一线上的解释层位； (10)7.如何在底图局部删除内插层位，恢复原来网格状态； (10)§3.4井的基本操作 (10)1.要想在地震剖面上显示井，从加载到显示步骤如何？ (10)2.如何看井的基本信息： (11)3.如何在basemap 上查找一口井 (11)4.如何使距离地震剖面较远的井投到地震剖面上？ (11)5.如何定义井列表及井的显示及井层位的显示？ (11)6.如何将井上的层位，在地震剖面上显示出来? (11)§3.5断层多边形的操作？ (11)1.如何在basemap 上投断层的投影点： (11)2.如何画多边形断层 (11)3.利用断层在底图上的投影绘制断层多边形？填充着色及修改删除操作？ 124.如何复制断层多边形 (12)5.将组合的断层转换到另一条断层之下 (12)§3.6地震解释技巧 (12)1.如何解决地震Path出现有的剖面空白的情况？ (12)2.如何将三维中的path线存成二维线； (12)3.在三维解释中，如何定义滚动的线数？ (12)4.在变面积剖面上，如何调显示振幅？ (13)5.如何在底图上读长度，算面积？ (13)6.如何调整底图显示的信息项（如地震path 名称等）？ (13)7.解释时放大镜的使用? (13)8.如何拉连井剖面，存成文件名，如何再调用? (13)9.如何在地震剖面上把井的曲线加上去？ (13)10.Bookmark的使用？ (13)§3.7制作合成地震记录 (14)1.制作过程 (14)2.在做合成记录的过程中，如果出现调动后，层位不动怎么办？(14)§3.8构造图的编制 (14)3.编制等T0图： (14)4.编制深度域构造图： (14)5.如何编辑简单的厚度等值线图？如何圈定等值线的范围？ (15)§3.9对数据体的操作 (16)1.如何制作层拉平体及沿层切片？ (16)2.如何进行沿层相干切片的制作？ (16)第四部分地震数据的操作管理 (16)§4.1工区数据的共享 (16)1.如何进行其它工区的数据共享工作； (16)§4.2二维测线survey的管理 (17)1.如何进行地震二维数据测线的survey的管理 (17)2.如何把已存在的要seismic path地震测线删除？ (17)3.在basemap中如何锁定地震测网或图层 (17)4.如何更改数据的Class； (17)5.在Basemap如何删除某个survey的地震测网或图层； (17)第五部分GeoFrame 中的三维立体显示 (17)如何将属性、地震数据及解释层位文体显示在一张图上。
00b_GeoFrame4.0岩石物理与地质软件功能描述
GeoFrame岩石物理与地质软件功能描述编辑人：杜飚江汉石油管理局测录井工程公司二零零五年十二月目录1 GeoFrame概述 (3)2 为岩石物理工程师设计的GeoFrame软件 (3)3 模块功能介绍 (5)3.1.GeoFrameUnix环境下的项目数据管理软件 (5)3.2. GeoFrame岩石物理分析软件 (5)3.3. GeoFrame井眼地质软件 (8)3.4. GeoFrame地质解释软件 (9)3.5. DipFan井旁沉积环境、沉积相分析软件 (11)3.6. GeoFrame开发工具软件 (12)4 数据及格式说明 (13)GeoFrame岩石物理与地质软件功能描述1 GeoFrame概述GeoFrame是斯伦贝谢GeoQuest公司的项目数据库及地学软件平台，它综合集成地球物理、岩石物理和地质资料为石油勘探和开发提供一套完整的解决方案。
2 为岩石物理工程师设计的GeoFrame软件∙GeoFrame Unix环境下的项目数据库管理软件∙GeoFrame岩石物理处理与分析软件∙GeoFrame井眼地质（倾角与成像）资料处理与分析软件∙GeoFrame声波（阵列和偶极子）资料处理与分析软件∙GeoFrame地质资料综合分析软件∙GeoFrame沉积相与沉积环境（井眼附近）分析软件∙GeoFrame软件开发工具及常用辅助软件岩石物理工程师综合运用这些软件能完成以下主要任务（见下表）3 模块功能介绍3.1.GeoFrameUnix环境下的项目数据管理软件1) GeoFrame软件运行环境（Run Time）*Oracle数据库管理库*Motif图形库*Flexlm许可证管理*Frame Viewer随机手册阅读工具2) GeoFrame Unix平台数据管理器（Data Manager)*一套完整图形或表列方式项目数据库管理工具，包括数据加载、浏览、视图、编辑、查询及各种数据格式输出(lis,dlis,LAS,ASCII)*灵活的数据字典管理（曲线名、单位及参数的增加与扩充）*工区数据备份与恢复，且备份内容可选择*用户界面友好，使用方便3.2. GeoFrame岩石物理分析软件1) PetroViewPlus-快速的岩石物理定量分析软件（传统型）∙指导式模块化定量分析软件∙使用简单∙分布式计算（孔隙度->泥质含量->地层水分析->饱和度分析）∙结论快速可靠∙灵活的交互式参数选择（交绘图，直方图及测井曲线）∙4种解释模型（砂泥岩、灰岩、砂泥岩－灰岩互层，阿尔奇公式）∙CMR资料运用（核磁共振处理结果）∙由交绘图、测井曲线或用户自定义方式求孔隙度∙多种线性或非线性泥岩指示器综合求泥质含量∙单井和多井模式∙多种饱和度方程或用户自定义方式∙多井模式包括：交绘图分析，曲线拟合，数据标准化（直方图方法），缺失曲线的估算（多维直方图方式）∙直接使用地质模块分层数据2) ElanP lus-高级的精细多矿物岩石物理定量分析软件∙适合测井分析家（专业测井人员）∙适合于特别复杂的岩性和孔隙及流体类型∙用多条测井曲线、最小二乘法反演方法计算合理的地层组份和流体体积∙同时可计算10个模型，并能根据合理的逻辑进行模型组合，输出最优的结果。
GeoFrame基础资料
第二章Geo Frame解释系统概述Geo Frame解释系统，其前身为Geo Quest，现在最高版本为Geo Frame，本机器版本为Geo Frame3.8.1。
属美国斯仑贝谢公司，可用于地质、地震、测井可视化等。
主要是用于构造解释，如：一般的二维、三维。
第一节解释软件的构成一、构造解释部分IESX解释系统，又称交互勘探系统。
主要用于：（1）层位解释；（2）断层解释。
二、地质成图部分CPS-3绘图系统，又称为等值线绘图系统。
主要用于：（1）等值线图的形成；（2）地质剖面的形成。
第二节解释流程图一、解释流程中的有关概念1、工区、测区、组的关系工区分为很多测区，测区又分为很多组。
地震组class 测区survey 工区project2、加载数据数据来源：（1）地表数据seg-y （2）钻孔数据（坐标）3、断层线fault segement断点fault contact断层迹，又叫断层边界boundries层位horizon4、钻孔数据格式：钻孔名X Y H5、已知t 0、标高、基准面，求速度VV=（基准面－标高）×2000/ t 0其中：（基准面－标高）为厚度，t 0单位为：毫秒 6、底板等高线 H ＝基准面－（t 0×V/2000）其中：（t 0×V/2000）为深度二、解释流程图N3 Link 输出注：T0、V0、底板等高线、剖面图均可输出cgm，daf格式Cgm可直接出图，daf输入到Auto CAD中。
第三节解释系统的重要模块功能一、建工区1、定义经纬范围北美40°（North America 40°）2、选择投影系统UTM投影系统01度带（UTM01）01～60度带3、定义单位选公制（metric）不选英制（english）4、定义工区所在存储位置一般定义在/home2/gf_project/对应工区（Default、）Default对应IESX解释数据eg：加载的地震、测井数据解释的层位，断层数据CPS对应CPS－3地质绘图系统数据二、数据加载1、二维加载1）要求：a：所做的二维线全区各交点要闭合。
Greoframe软件基本知识
Greoframe 软件基本知识一、Greoframe 4.03模块简介（2002.8 ）G包——地质包P包——测井包Reservion——油藏包可视化seismic 工具包数据管理：工区管理 project过程process数据管理DataG包中——Greology office 地质办公室well composite 单井综合柱状图well pix 测井曲线名井地层对比Ressum 储层参数集总(储层统计)Cross section 油藏剖面的绘制P包中-------well edit 井校正,测井数据.岩芯数据等编辑及函数运算ELANplus 测井解释Rockcell 岩性分类多井岩性/岩相判别Petrostat Geoplot 多井交会图显示,数据标准化与曲线关系拟合LithoQuick Look.二.Geoframe 4.03工区管理(一).建工区及工区备份工区建立有两种方式:1.产生新工区,2.恢复工区(从本机或其他机备份数据工区的概念:小(20兆). 中. 大(120兆)工区放井与2D导航数据在oracle数据库中,如果工区选择小的话,当井与2D导航数据增大时,它会自动扩容,建立表空间,作分散管理,这样工区的运行速度将变慢.工区的内容:----stand lone 多用户----share project(只放井的工区,只能读井的数据)不能完成井的解释任务----sub project(Geofame project)工区工区管理Storage 系统设置数据放在何处Edit 改变工区参数不合理的地方Delete 删除工区Merge 合并工区,通常情况不用,拷贝其他版本.不用的代码Backup 备份工区Recover 恢复工区Access rightsRebuild zndexes 自动做整个工区,提高速度,一般先要作备份工区备份Backup-----Acrchive*.gfa完全备份产生的*log文件有些有用的信息Fast-backup*.gfb增量备份recover恢复增量备份恢复完全备份选择性备份1 解释输出(在Seismic中Data manage)2 Data Save(well Data)将整个油田井数据备份3 2D Seismic校正好的Class包括加载定义一起备份4 在CP备份整个CP 目录,作一个tar文件(包括网格文件)从工区输入 (CP是个单独模块,可以放在任何一个工区下运行)使用命令备份remoto—gen---save.csh选择性备份restore:remite—recover.csh关于基准面的问题: (Data Manager Users Guide---AppendixA)ER (elevation Reference)EIT (elebation at Time zere)建工区给工区名——确认口令——从DBA选工区的大小。
