电机级数的概念
1.5千瓦2级立式电机数据
1.5千瓦2级立式电机数据主题：[1.5千瓦2级立式电机数据]的详细解析及应用【引言】1.5千瓦2级立式电机作为一种主要的动力设备，在工业生产中具有重要的作用。
本文将以中括号所提供的电机数据为主题，一步一步回答与该电机相关的问题，并对其应用领域进行分析。
【电机参数解析】首先，我们来解析中括号所提供的电机数据，以便更好地了解其性能和特点。
1. 功率：根据提供的数据，该电机的额定功率为1.5千瓦。
这意味着在正常运行条件下，该电机能够输出1.5千瓦的机械功率。
2. 级数：该电机的级数为2级。
电机的级数代表了电机内部的多级结构，通常用于提高电机的效率和输出功率。
3. 类型：根据描述，该电机为立式电机。
立式电机通常具有尺寸小、安装方便等特点，适用于一些空间有限的应用场合。
4. 输入电源：根据提供的电机数据，该电机的输入电源为直流电，且电压和电流的数值未提供。
这需要根据具体的应用情况来确定，以满足电机的工作要求。
【电机应用领域】基于对以上电机参数的解析，我们可以推测该1.5千瓦2级立式电机在以下领域中具有广泛的应用：1. 工业生产：电机在各类工业设备中都有广泛应用，如输送机、压力机、搅拌设备等。
由于该电机的小尺寸和安装便利性，可以更好地适应工业设备空间有限的特点。
2. 农业机械：农业机械的电动化已成为农业现代化的重要标志。
该电机既可以用于农业机械的驱动，又可以用于农田灌溉、通风等领域。
3. 空调和通风系统：立式电机可用于驱动空调和通风系统中的风扇和风机。
其小尺寸和安装便利性可以使得空调和通风系统的设计更加紧凑和高效。
4. 机床设备：在机床加工领域，电机通常用于驱动主轴、进给系统或主动导轨等部件，以提供所需的动力。
【电机性能的改进方法】1. 提高效率：为了提高电机的效率，可以优化电机内部的设计结构，减少能量损耗和磁阻。
另外，可以采用高效率材料制造电机的主要组成部分。
2. 减少噪音和振动：通过优化电机的轴承结构和减震方式，可以降低电机的噪音和振动水平，提高其运行的稳定性和舒适性。
电机的级数
电机极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为50r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n 与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
所以70年代以前，在要求调速的场合，多用直流电机。
随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
3. 同步电动机的转速=60*频率/ 极对数（我国工频为50Hz),异步电动机转速=（60*频率/ 极对数）×转差率另外，同等功率的电动机，转速越大，输出扭距越小。
4. 同步电机的极数大容量的同步电机均为转极式，即转子为磁极，由励磁绕组通以直流电产生，而同步机的极对数就是转子磁极的对数。
八极电机就是转子有8个磁极，2p=8,即此电机有4对磁极。
电机级数区分
三相异步电动机的极数是指，每相线圈在定子圆周内均匀分布的磁极数，磁极都是成对出现，所以最少是两极。级数越多，转速越低，极数越少，转速越高。
两极称为高速电机，四极为中速，六级为低速，大于或等于八极称为超低速。
两级2800-3000转/分钟
四极1400-1500转/分钟
六级900-1000转/分钟
大于或等样的区分方法把电动机的6根引出线全部分开，红黑表笔接任意一相的头尾，再把万用表选择在mA档，然后用手转动电动机的轴，观察万用表的指针。如果电动机轴每转一圈，万用表的指针来回摆动两次，说明该电机是两极，同步转速为3000转，异步转速为2900转左右；如果电动机轴每转一圈，万用表的指针来回摆动四次就是4极，同步转速为1500转，异步转速为1450转左右…………以此累推

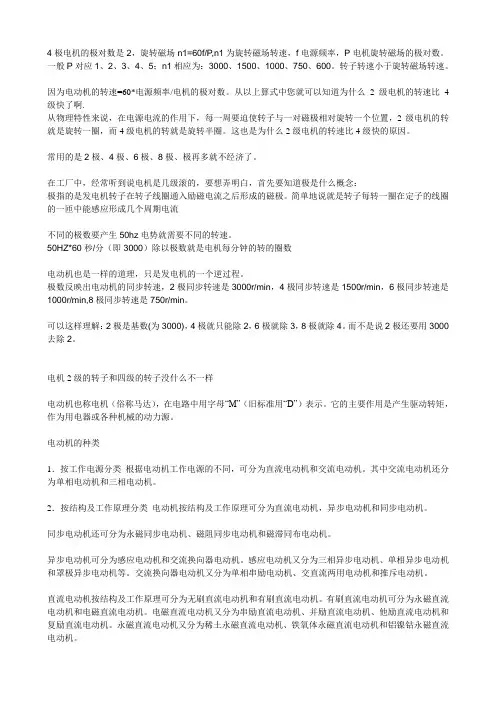

电机知识
4极电机的极对数是2，旋转磁场n1=60f/P,n1为旋转磁场转速，f电源频率，P电机旋转磁场的极对数。
一般P对应1、2、3、4、5；n1相应为：3000、1500、1000、750、600。
转子转速小于旋转磁场转速。
因为电动机的转速=60*电源频率/电机的极对数。
从以上算式中您就可以知道为什么2级电机的转速比4级快了啊.从物理特性来说，在电源电流的作用下，每一周要迫使转子与一对磁极相对旋转一个位置，2级电机的转就是旋转一圈，而4级电机的转就是旋转半圈。
这也是为什么2级电机的转速比4级快的原因。
常用的是2极、4极、6极、8极、极再多就不经济了。
在工厂中，经常听到说电机是几级滚的，要想弄明白，首先要知道极是什么概念：极指的是发电机转子在转子线圈通入励磁电流之后形成的磁极。
简单地说就是转子每转一圈在定子的线圈的一匝中能感应形成几个周期电流不同的极数要产生50hz电势就需要不同的转速。
50HZ*60秒/分（即3000）除以极数就是电机每分钟的转的圈数电动机也是一样的道理，只是发电机的一个逆过程。
极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
可以这样理解：2极是基数(为3000)，4极就只能除2，6极就除3，8极就除4。
而不是说2极还要用3000去除2。
电机2级的转子和四级的转子没什么不一样电动机也称电机（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。
它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。
电动机的种类1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。
其中交流电动机还分为单相电动机和三相电动机。
2．按结构及工作原理分类电动机按结构及工作原理可分为直流电动机，异步电动机和同步电动机。
同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同布电动机。

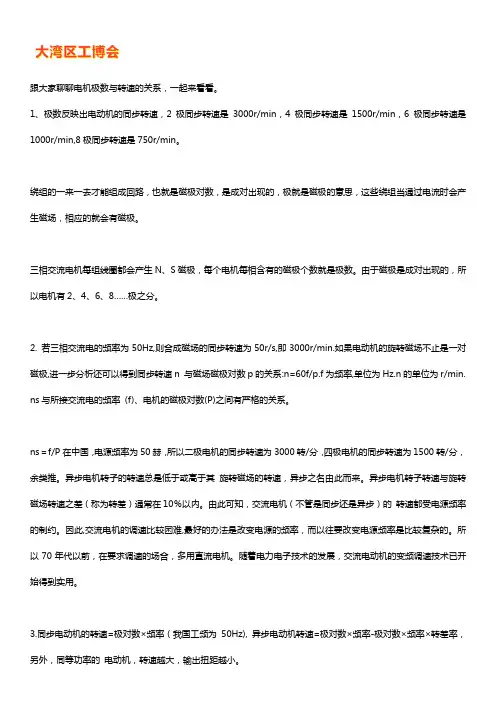

电机转速与极数的关系【详解】
跟大家聊聊电机极数与转速的关系，一起来看看。
1、极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为50r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n 与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min. ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系。
ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
所以70年代以前，在要求调速的场合，多用直流电机。
随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
3.同步电动机的转速=极对数×频率（我国工频为50Hz), 异步电动机转速=极对数×频率-极对数×频率×转差率，另外，同等功率的电动机，转速越大，输出扭距越小。
4. 同步电机的极数大容量的同步电机均为转极式，即转子为磁极，由励磁绕组通以直流电产生，而同步机的极对数就是转子磁极的对数。
四级电机的极对数
四级电机的极对数摘要：1.四级电机的概念及分类2.极对数的定义及计算方法3.四级电机的极对数与转速、频率的关系4.四级电机极对数的实际应用正文：一、四级电机的概念及分类四级电机是指电机转速与电源频率之比为60 的电机，通常用于工业生产和电力系统中。
根据电机旋转磁场的极对数，四级电机可以分为以下几种类型：1.一对极电机：电机转速为3000 转/分；2.二对极电机：电机转速为1500 转/分；3.三对极电机：电机转速为1000 转/分；4.四对极电机：电机转速为750 转/分；5.五对极电机：电机转速为600 转/分。
二、极对数的定义及计算方法极对数是指电机旋转磁场的极数，通常用字母p 表示。
极对数决定了电机的转速和电源频率之间的关系。
根据电机转速与电源频率的公式n=60f/p，可以计算出电机的极对数。
三、四级电机的极对数与转速、频率的关系根据电机转速与电源频率的公式n=60f/p，可以得知四级电机的极对数与转速、频率之间的关系：1.一对极电机：极对数p=60/3000=0.02，电机转速n=60f/0.02=3000 转/分；2.二对极电机：极对数p=60/1500=0.04，电机转速n=60f/0.04=1500 转/分；3.三对极电机：极对数p=60/1000=0.06，电机转速n=60f/0.06=1000 转/分；4.四对极电机：极对数p=60/750=0.08，电机转速n=60f/0.08=750 转/分；5.五对极电机：极对数p=60/600=0.1，电机转速n=60f/0.1=600 转/分。
四、四级电机极对数的实际应用四级电机极对数在实际应用中具有重要意义，因为它决定了电机的转速和电源频率之间的关系。
了解四级电机极对数的计算方法，可以帮助工程师更好地选择合适的电机，以满足不同工况的需求。
电机级数与扭矩
电机级数与扭矩一、电机级数的概念及其影响电机级数是指电机内部磁场中的极对数。
对于常见的交流异步电机和直流电机，级数决定了电机旋转的速度。
具体来说，电机级数越高，电机的转速就越低，反之亦然。
这是因为磁场极对数越多，每旋转一周所需要的时间就越长，从而导致了较低的转速。
此外，电机级数对电机的性能和设计也有重要影响。
首先，级数决定了电机的输出功率和效率。
在一定范围内，增加级数可以提高电机的输出功率和效率，但同时也增加了电机的复杂性和成本。
其次，级数对电机的振动和噪声也有影响。
过多或过少的级数可能导致电机运转不稳定，产生较大的振动和噪声。
因此，在选择电机级数时，需要综合考虑转速、功率、成本、稳定性等多个因素。
二、扭矩与电机级数的关联扭矩是电机的一个重要性能参数，它决定了电机能够克服阻力矩的能力。
在一定条件下，扭矩与电机级数存在一定的关系。
一般来说，较低的级数对应较高的扭矩，而较高的级数对应较低的扭矩。
这是因为低级数的电机具有较大的转矩系数，能够在较小的磁场强度下产生较大的扭矩。
而高级数的电机则需要更大的磁场强度才能产生同样的扭矩。
但是，扭矩与电机级数的关联并不是绝对的。
在实际应用中，扭矩还受到电机的设计、磁路结构、材料等多种因素的影响。
因此，在选择电机时，需要根据实际需求综合考虑扭矩、转速、功率等多个因素，以确定最适合的电机级数和型号。
三、实际应用中的考虑因素在实际应用中，选择合适的电机级数和扭矩是非常重要的。
以下是一些需要考虑的因素：1.负载特性：不同的负载具有不同的阻力矩特性。
例如，重负载需要较大的扭矩，而低阻力矩的负载则可以选择较小扭矩的电机。
因此，需要根据负载特性选择合适的电机级数和扭矩。
2.转速要求：如果转速要求较高，则应选择较低的级数；如果转速要求较低，则可以选择较高的级数。
同时，需要考虑电机的最大转速限制和最小转速限制。
3.安装空间：电机的尺寸和安装空间也是需要考虑的因素。
如果安装空间有限，应选择较小尺寸的电机；如果安装空间充足，可以选择较大尺寸的电机以获得更好的性能。
电机的级数——精选推荐
问：这幅图应该怎样看啊？字母V，U，W又指的是什么呢？答：V，U，W代表三相电机的每一相，电机内部共有3组线圈，每一组就是一相，出来两个线头，3相共出6个线头，分别按照一定的接法接到三相电源上。
一组线圈或一相包含多个线圈，但不会是单数的，因为它要组成南北两个极，而且在电机内部是对称的，例如图1，其中一相V,有两个线圈一个在上部一个在下部，两个线圈是串联的，通电时就产生两个磁极，图2的V相有4个线圈，也串联在一起，也是对称的，但它有4个极，这个图只是告诉线圈在电机内部的方位，和所谓的磁极对数。
第一个图每一相有南北两个极，就是一对磁极，磁极对数是1，通常叫它2极电机，转速最快。
问：是不是极数越少，转速越快；极数越多，转速越慢。
为什么会这样呢？答：极数越少，转速越快，对啊。
因为交流电的频率是50Hz,是指每一相1秒钟方向往返50次，三相不是同时往返，有一个次序的问题，但时间间隔是相同的，书本上说的是空间角度相差120度。
当这个三相交流电通入电机的时候，就造成电机3组线圈通电的顺序不同，可能U相线圈先通电，V第二，W第三然后又重复这样的排列，这就造成了旋转磁场。
那么快慢是怎样形成的呢，看图1，当三相通电一次时，磁场已经走过1圈了（正半周期走半圈，负半周期再走半圈），就是经过50分之1秒磁场已经走过一圈，经过1秒钟就走过50圈，经过1分钟就走过3000圈了。
再看图2，它的磁极跨度只有图1的一半，那么通一次电的时候磁场所走过的路程只有图1的一半。
所以旋转磁场的速度就慢，转子的转速就慢。
多极数的电机因工艺复杂，价格也高。
永磁电机的极对数是指永磁转子（或定子）有多少对N、S极。
极数是N、S极总共的个数。
极对数=极数/2，所以10极就是5对极。
若极数未知，极对数确定方法：（1）如果铭牌上额定频率f(Hz)、额定转速n(rpm)已知，可以利用60*f/n计算极对数。
（2）通某一频率的交流电，测电机转速，再利用转速和频率的关系即60*f/n计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机极数的概念
三相异步电动机转速是分级的，是由电机的“极数”决定的。
三相异步电动机“极数”是指定子磁场磁极的个数。
定子绕组的连接方式不同，可形成定子磁场的不同极数。
选择电动机的极数是由负荷需要的转速来确定的，电动机的极数直接影响电动机的转速，电动机转速=60乘以频率再除以电动机极对数。
电动机的电流只跟电动机的电压、功率有关系。
电机极数的分类
1. 极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。
绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。
三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。
由于磁极是成对出现的，所以电机有2、4、6、8……极之分。
2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为50r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min。
ns与所接交流电的频率 (f)、电机的磁极对数(P)之间有严格的关系
ns=f/P。
在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10%以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
所以70年代以前，在要求调速的场合，多用直流电机。
随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。
3.交流三相异步电动机极数为总线圈组数除以三。
4. 同步电动机的转速=60*频率/ 极对数（我国工频为50Hz)。
异步电动机转速=（60*频率/ 极对数）×转差率
另外，同等功率的电动机，转速越大，输出扭距越小。
5. 同步电机的极数
大容量的同步电机均为转极式，即转子为磁极，由励磁绕组通以直流电产生，而同步机的极对数就是转子磁极的对数。
八极电机就是转子有8个磁极，2p=8,即此电机有4对磁极。
一般汽轮发电机多为隐极式电机，极对数很少，一般为1、2对，而n=60f/p,所以他的转速很高，最高可达3000转（工频），而水轮发电机的极数相当多，转子结构为凸极式，工艺比较复杂，由于他的极数很多，所以它的转速很低，可能只有每秒几转！
识别极数方法
1、看转速比如1430r/min实际同步转速就是1500转，由转速公式：转速=时间（60秒）×频率（50HZ）除以磁极对数一个磁极对为2个极，由此就可以算出3000÷1500=2个磁极对也就是4极电动机。
2、看型号就更直接了：例如电动机型号是Y 132 M- 4 Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132→机座中心高(m m) M →机座长度代号 4 →磁极数从图中的电动机铭牌标注可以看出电动机是2级的，型号FW12-2，转速2840。
选择极数方法
电机的功率大约等于水泵功率除水泵效率除电机效率。
电机效率一般是0.85，你对应的电机功率分别告诉你了是5.5KW，15KW，转速是2900，那么电机分别是5.5KW-2P和15KW-2P，电机的转速=（频率×60S÷电机的节数）×2
相关例子
比如水泵电机的选择：极数的选择应该根据水泵的额定转速选取,2900r/min选2极,1450r/min选4极,970r/min选6极等等
同步转速
同步转速是指旋转磁场的转速，用n0表示。
定子绕组的旋转磁场与转子的转速相同（理想空载，实际运行不可能出现）。
定子与转子槽数有关，同步电机因为没有转差率，不能自起动旋转。
电源频率与转速关系：n＝60f/P（n：同步转速；f：电源频率；P：电机极对数）例：
电源频率50HZ时，4极的电机同步转速：
n＝60×50/2＝1500(转)。
