LINUX下控制LED
执行 rmmod leds.ko 卸载驱动程序
步骤二: LED应用程序编写、编译、调试
1。编写应ed灯
2、 编译应用程序 使用交叉编译器编译应用程序 Arm-linux-gcc leds-test.c -o led 没有错误产生led的可执行文件 3、将测试程序下载到开发板上 4、改变 led权限 chmod 777 led 5、运行程序 ./led 观察开发板上LED亮灭情况
2、驱动程序编写 要求：学生能读懂驱动程序，可以修改使之与我们开发板上 硬件匹配。
在LINUX内核中已经有对LED灯控制的驱动，我们只需 要拿来修改使用 方法： 1).cd /opt/EmbedSky/linux2.6.30.4/drivers/char 找到EmbedSky_GPIO.c文件打开阅读该驱动程序
任务：这次课程内容是编写应用程序控
制开发板上LED的亮灭
要求：实现：两部分 1、驱动设计安装
2、应用程序编写，调试
（应用程序调用驱动实现点亮）
（课程任务要求学生能读懂驱动程序，学会修改驱动 程序．并能编写基于驱动程序上的应用程序．）
在嵌入式LINUX操作系统
下编写应用程序对硬件设备进
行控制一般都是利用设备驱动
程序来实现的．设备驱动程序
为应用程序屏蔽了硬件的细节，
这样在应用程序看来，硬件设
备只是一个设备文件， 应用程
序可以象操作普通文件一样对 硬件设备进行操作.
步骤一: LED驱动编写、调试、安装
1、编写LED驱动程序我们首先要对LED的硬件电路有所了解
根据图示：二极管正向导通特点，输入端为0灯亮，1灯灭
3）退到根目录 •执行make menuconfig 找到你新添加的设备 Device drivers Character devices
•空白不选 •*内核选择 •M作为模块选择 •执行 make modules 产生模块文件leds.ko
4） 下载模块leds.ko文件到开发板 执行 insmod leds.ko 安装驱动程序
2).修改该驱动程序的 DEVICE_NAME "GPIO-Control“ 改为DEVICE_NAME “leds“ 3).将更改后的驱动程序改名为leds.c
驱动程序阅读
加入硬件引脚说明
驱动程序中的ioctl函数
3、驱动程序编译、安装 1） gedit Kconfig,添加驱动选项
2） gedit Makefile,添加驱动选项
linux中的led的控制方式
linux中的led的控制方式LED，全称为Light Emitting Diode，是一种半导体器件，具有低功耗、长寿命、高亮度等特点，因而被广泛应用于各种电子设备中。
在Linux系统中，我们可以通过控制GPIO（General Purpose Input/Output）引脚的电平状态来控制LED的亮灭。
在Linux系统中，GPIO引脚的控制需要通过文件系统来实现。
常见的GPIO文件路径为/sys/class/gpio/gpioX，其中X代表GPIO引脚的编号。
在控制LED之前，我们需要先将对应的GPIO引脚导出，即将GPIO引脚的控制权交给用户空间。
导出GPIO引脚可以通过以下命令实现：echo X > /sys/class/gpio/export其中X为GPIO引脚的编号。
执行完该命令后，在/sys/class/gpio 路径下就会出现一个gpioX文件夹，其中包含了GPIO引脚的相关信息，如方向、电平等。
接下来，我们需要设置GPIO引脚的方向，即输入或输出。
对于控制LED来说，我们需要将GPIO引脚的方向设置为输出。
可以通过以下命令实现：echo out > /sys/class/gpio/gpioX/direction其中out表示输出方向。
如果需要将GPIO引脚设置为输入方向，则将out替换为in即可。
设置完GPIO引脚的方向后，就可以通过修改GPIO引脚的电平来控制LED的亮灭了。
将GPIO引脚的电平设置为高电平，LED就会亮起来；将GPIO引脚的电平设置为低电平，LED就会熄灭。
可以通过以下命令来修改GPIO引脚的电平：echo 1 > /sys/class/gpio/gpioX/value其中1表示高电平，0表示低电平。
执行完该命令后，即可控制对应GPIO引脚的电平，从而控制LED的亮灭。
为了避免在控制LED时频繁执行上述命令，我们可以编写一个简单的脚本来实现LED的控制。
linux pinctrl 例子
linux pinctrl 例子在Linux中，pinctrl（Pin Control）是一种用于配置和管理GPIO（通用输入/输出引脚）的子系统。
它允许开发人员对GPIO进行配置，以满足特定的硬件需求。
在本例中，我们将探讨一个具体的Linux pinctrl使用示例。
假设我们需要通过GPIO控制一个LED（发光二极管），让我们来看看如何使用pinctrl来实现它。
首先，我们需要在Linux设备树（Device Tree）中定义GPIO和LED的引脚。
通过编辑设备树文件，我们可以指定引脚的编号和相关的功能。
例如，我们可以将GPIO引脚5配置为输出模式，并将其连接到LED的阳极。
接下来，在Linux内核的驱动程序中，我们可以使用pinctrl子系统来配置引脚的功能。
我们可以使用pinctrl_lookup_state()函数获取设备树中定义的GPIO状态，并将其与GPIO设备相关联。
在驱动程序中，我们可以使用pinctrl_select_state()函数来选择所需的GPIO状态。
例如，在我们的例子中，我们可以选择将GPIO引脚5设置为输出模式。
一旦引脚的功能被正确配置，我们可以使用GPIO子系统提供的API通过GPIO控制LED。
通过调用gpio_request()函数来请求GPIO引脚，以便我们可以向其写入数据。
然后，我们可以使用gpio_set_value()函数将引脚设置为高电平（例如，点亮LED）或低电平（例如，熄灭LED）。
最后，在驱动程序完成之后，我们需要释放GPIO引脚以供其他设备使用，通过调用gpio_free()函数来实现。
总结起来，通过使用Linux的pinctrl子系统，我们可以方便地配置和管理GPIO引脚。
在上述示例中，我们演示了如何通过pinctrl来配置一个LED的GPIO引脚，并使用GPIO子系统来控制LED的状态。
需要注意的是，在实际应用中，具体的配置和代码可能会因硬件平台和驱动程序而有所不同。
基于Linux的LED点阵应用程序设计
０３０ ） ６ ００ 料 学 院 ，河 北 石家 庄 ０ ０４ ；４唐 山市 气 象 局 科 技服 务 中心 ，河 北 唐 山 ５０３ ．
’
．
卟 戋 卟 奖 。
卟 ‘
奖
装
明 Байду номын сангаас
驱动程序作为可加载的模块 ，由系统管理员动态加载，使之
成为核心的一部分。 编写驱动程序的主要工作就是编 写子 函
数，并填充 ｆｅｏｐ ｒ ｔｏ ｓ各个域 。 ｉ ｅ ａｉ ｎ ｌ
．
此应用程序 是在 Ｌ Ｄ 驱动加载之后使用 ，否则无法正 Ｅ 常运行 。本设计首先将 Ｌ Ｄ 点阵驱动起来 ，通过编写测试 Ｅ
，
（． ａｘ ｅ ｏｏｏ ｉ ｌ ｕｅｕＴ ｎ ｓａ ６ ３ ０ Ｃ ｉａ２Ｃ ｌ ｇ ｆ ｃ ｎｍｉｓ ｎ ｎ ａｅ ｎ， ｈ ｉ ｈａ ｇ ｉ ａ ｎｖｒ １ ｎ ｉ ｔ ｒｌｇｃ ｒａ， ａｇｈｎ０ ４ ０ ， ｈｎ ； ．ｏｌ ｅ Ｅ ｏ ｏ ｃ ｄ Ｑｉ Ｍ ｅ ａＢ ｅ ｏ ａ Ｍａ ｇｍｅ ｔＳ ｉａ ｕ ｅ ｏＵ ｉ － ｊｚ ｎ Ｔ ｄ ｅ ｓｙ Ｓ ｉａｈ ａｇ０ ０４ ， ｈｎ； ．ｏｌ ｅ ｆ ａ ｒ ｌ ｃ ｎ ｅ ｎ ｎ ｉｅｒ ｇ Ｓ ｉａｈ ａｇＴｅａ ｎｖｒｉ ， ｈ ｉ ｈ ａｇ ｉ， ｈ ｉ ｕｎ ５０ ３ Ｃ ｉ ３ ｌｇ Ｍ ｔ ｉ ｉ ｃ ｄ ｇｎ ｅｉ ， ｈ ｉ ｕ ｉｄｏＵ ｉｅ ｔ Ｓ ｉａ ｕｎ ｔ ｊｚ ａ Ｃ ｅ ｏ ｅａＳ ｅ ａ Ｅ ｎ ｊｚ ｎ ｓｙ ｊ ｚ ０ ０ ３ Ｃ ｉ ； ． ｔｏｏｏ ｉ ｌ ｃｅｃ ｄＴ ｃｎ ｌｇ ｅｔ ， ａｇｈｎＭｅｅｒｌ ｉ ｌ ｕｅｕ Ｔ ｎ ｓａ ３ ０ ， ｈｎ） ５０ ， ｈｎ ４ ４ ａ Ｍｅｅｒｌ ｃ ｉ ｅ ｅｈ ｏ ｙＣ ｎｅ Ｔ ｎ ｓａ ｔｏｏｏ ｃ ｒａ ， ａｇｈ ０ ００ Ｃ ｉａ ｇ ａＳ ｎ ａ ｎ ｏ ｒ ｇ ａＢ ｎ ６
ZedBoard Linux开发 ---- OLED驱动详解
ZedBoard Linux开发---- OLED驱动详解但凡单片机的初学者基本都有这样一个试验，也就是点亮第一个LED，类似于程序员的“helloworld”，我当年也是如此。
本来我也是希望从LED开始学习，不过对于ZedBoard来说，可能还找不到现成的LED驱动程序可以学习（事后发现在Digilent Linux内核中，点亮一个LED所要理解的机制其实更加复杂），反而倒是提供了OLED的内核驱动，因此我们就从点亮OLED开始吧。
对于OLED在用户空间的操作，之前介绍了两种方式，即shell以及编写C应用程序，博客链接如下：/thinki_cao/blog/static/8394487520143193932495/OLED的驱动在Linux内核源码中的位置是linux-digilent/drivers/pmods/pmodoled-gpio.c，而在内核配置中的位置是：-> Device Drivers-> Pmod Support (PMODS [=y])（注意make ARCH=arm menuconfig的时候务必要把ARCH加上）并且默认是编译进内核的，而在Digilent OOB Design中是以模块驱动的形式放在ramdisk文件系统中的，因此如果重新编译内核的话，原先的load_oled,unload_oled都是无法使用的，原理很简单，上面两个命令都是脚本，并且是单纯的insmod以及rmmod驱动。
下面就开始看分析pmodoled-gpio.c文件：首先跳到文件最后几行，找到函数module_platform_driver(gpio_pmodoled_driver); 该函数定义在include/linux/platform_device.h文件中：#define module_platform_driver(__platform_driver) \module_driver(__platform_driver, platform_driver_register, \platform_driver_unregister)而module_driver()函数则定义在include/linux/device.h文件中：#define module_driver(__driver, __register, __unregister, ...) \static int __init __driver##_init(void) \{ \return __register(&(__driver) , ##__VA_ARGS__); \} \module_init(__driver##_init); \static void __exit __driver##_exit(void) \{ \__unregister(&(__driver) , ##__VA_ARGS__); \} \module_exit(__driver##_exit);通俗一点来理解的话，module_platform_driver(gpio_pmodoled_driver);最终展开后就是如下形式：static int __init gpio_pmodoled_driver_init(void){return platform_driver_register(&gpio_pmodoled_driver);}module_init(gpio_pmodoled_driver_init);static void __exit gpio_pmodoled_driver_init(void){return platform_driver_unregister(&gpio_pmodoled_driver);}module_exit(gpio_pmodoled_driver_exit);看到module_init()和module_exit()估计就熟悉很多了，其实一开始我也不习惯这些宏，不过后来习惯了以后发现还是有不少好处的，所以我们编写驱动的时候可以参考内核中的代码风格和习惯，非常具有学习意义。

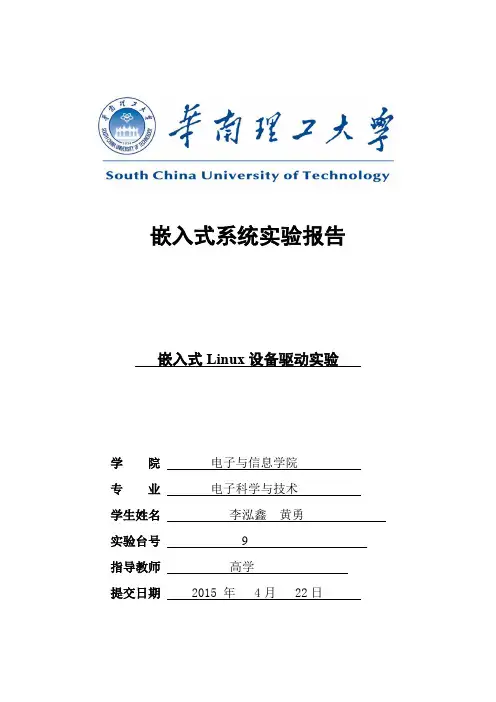

实验二三合
嵌入式系统实验报告嵌入式Linux设备驱动实验学院电子与信息学院专业电子科学与技术学生姓名李泓鑫黄勇实验台号9指导教师提交日期 2015 年 4月 22日1. 了解Linux驱动程序的结构2. 初步掌握Linux驱动程序的编写方法及过程3. 掌握Linux驱动程序的加载方法。
二、实验内容1. 杂项驱动框架的编程实现；2. 具有Led控制功能的驱动编程实现；三、实验原理要写led的设备驱动，首先要了解其硬件电路的设计，才能使之正常工作。
从Tiny210的用户手册中，我们可以找到其led的设计说明。
由此，我们明确LED1~LED4分别由GPJ2_0 ~ GPJ2_3这四个io引脚来控制。
并且由Tiny210的用书手册说明，可知此GPIO输出是低电平有效。
当GPJ作为输出io口的时候，GPJ0 ~ GPJ3的输出，对应于此数据寄存器（0xE0200284）的bit0 ~ bit3. 在这四个bits上，0对应于输出低电平，会使对应的led点亮；1对应于输出高电平，会使对应的led熄灭。
杂项设备是比较简单的字符设备，主设备固定为10，次设备号由linux内核分配。
不需手动创建设备节点，注册和注销设备都比较简单。
框架中，定义了内核模块入口函数TestChar_init和出口函数TestChar_exit分别进行杂项设备的注册misc_register和注销misc_deregister。
file_operations定义了此设备的操作接口，只定义了读和写两个接口函数，分别为TestRead和TestWrite。
这两个函数中，把一个内部整型全局变量myData 和用户进行拷贝传递。
测试程序会打开TestMisc设备，然后读取该设备，再写入该设备，并进行打印显示。
1、杂项设备是比较简单的字符设备。
主设备固定为10，次设备号由linux 内核分配。
不需手动创建设备节点。
注册和注销设备都比较简单。
比较适合用于led驱动。
基于LINUX系统的嵌入式LED显示的设计
嵌入式系统是先进的计算机技术、半导体技术、电子技术以及各种具体应用相结合的产物，是技术密集、资金密集、高度分散、不断创新的新型集成知识系统。
本次课程设计的目的是在有C语言基础，掌握在Linux下常用编辑器的使用Makefile 的编写和使用以及Linux下的程序编译与交叉编译过程需要部分数字电路的知识的基础上。
学习LED的相关知识, 掌握74HC273芯片的工作原理以及了解SPI接口的相关知识。
主要内容是学习LED相关知识，了解74HC273芯片对LED点亮的工作机制，熟练阅读74HC273芯片资料，掌握对它的使用。
关键词：嵌入式系统、LED、点阵一、引言 (1)二、嵌入式系统的特点 (2)1、概念 (2)2、8段LED原理 (3)3、点阵式LED原理 (3)4、LED数码管电路图 (4)5、74HC273在开发板上的连接 (5)四、实验部分 (6)1、实验设备及工具 (6)2、实验基础 (6)3、实验环境连接 (7)五、实验步骤 (12)1、阅读理解源码 (12)2、编译应用程序 (12)3、下载调试 (13)六、心得体会 (15)七、参考文献 (16)附录： (17)一、引言目前，嵌入式技术已成为通信和消费类产品的共同发展方向。
嵌入式系统几乎包括了生活中的所有电器设备，如掌上ＰＤＡ、移动计算设备、电视机顶盒、手机上网、数字电视、多媒体、汽车、微波炉、数字相机、家庭自动化系统、电梯、空调、安全系统、自动售货机、蜂窝式电话、消费电子设备、工业自动化仪表与医疗仪器等。
嵌入式系统是先进的计算机技术、半导体技术、电子技术和各个行业的具体应用相结合的产物，这就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。
嵌入式系统一般指非ＰＣ系统。
它是以应用为中心、软硬件可裁减的、能适应应用系统对功能、可靠性、成本、体积、功耗等综合性要求的专用计算机系统。
简单地说，嵌入式系统是集系统的应用软件与硬件于一体，类似于ＰＣ中ＢＩＯＳ的工作方式，具有软件代码小、高度自动化、响应速度快等特点，因此特别适合于要求实时和多任务的系统。
linux gpio中断应用实例
linux gpio中断应用实例Linux GPIO（General Purpose Input/Output，通用输入输出）中断是一种用于处理外部设备事件的方式。
当外部设备产生一个事件时，它会向CPU发送一个信号，这个信号被称为中断。
CPU在接收到中断信号后，会暂停当前的任务，转而去处理这个中断事件。
处理完中断事件后，CPU会返回到被暂停的任务继续执行。
这种机制使得CPU 可以高效地处理多个任务，而不会被某个任务阻塞。
在Linux系统中，GPIO中断主要应用于以下场景：1. 按键事件处理：当用户按下或松开一个按键时，会产生一个中断事件。
通过配置GPIO中断，可以实现对按键事件的实时响应。
2. 传感器数据采集：许多传感器设备（如温度传感器、湿度传感器等）会周期性地产生数据。
通过配置GPIO中断，可以实现对这些数据的实时采集和处理。
3. 马达控制：通过配置GPIO中断，可以实现对马达的启动、停止和速度控制。
下面是一个使用Linux GPIO中断的简单实例：实现一个LED灯的闪烁控制。
首先，我们需要配置GPIO中断。
在这个例子中，我们将使用GPIO 4作为中断引脚，连接到一个按钮开关。
当按下按钮时，LED灯会闪烁。
1. 配置GPIO 4为输入模式：bashecho "4" > /sys/class/gpio/exportecho "in" > /sys/class/gpio/gpio4/direction2. 配置GPIO中断：bashecho "4" > /sys/class/gpio/gpio4/irqecho "1000" > /sys/class/gpio/gpio4/edgeecho "1" > /sys/class/gpio/gpio4/debounce这里，我们设置了GPIO 4的中断触发方式为上升沿触发（edge），并设置了去抖动时间（debounce）。
ledctl命令用法
ledctl命令用法LED（Light Emitting Diode，发光二极管）是一种常见的电子元件，广泛用于指示灯、显示屏等场景。
为了管理和控制LED的状态，我们可以使用ledctl命令来完成各种操作。
本文将介绍ledctl命令的基本用法以及常见的操作场景。
一、ledctl命令简介ledctl是一个Linux系统下的命令行工具，用于控制系统中的LED设备。
通过该命令，我们可以灵活地改变LED设备的状态，包括开启、关闭、设置亮度等。
ledctl命令的使用非常方便，只需提供相应的选项和参数即可完成操作。
二、ledctl命令的基本用法1. 查看系统中的LED设备要使用ledctl命令控制LED设备，首先需要了解系统中存在哪些LED设备。
可以通过以下命令查看系统中的LED设备列表：```ledctl -l```该命令会列出系统中所有的LED设备及其对应的编号和路径。
2. 开启和关闭LED设备使用ledctl命令可以方便地开启和关闭LED设备。
具体操作如下：```ledctl -n <设备编号> onledctl -n <设备编号> off```其中，<设备编号>为具体的LED设备编号，可以通过上一步骤获取到。
使用"on"参数可以将LED设备打开，使用"off"参数可以将LED 设备关闭。
3. 设置LED设备亮度某些情况下，我们可能需要调整LED设备的亮度级别。
ledctl命令提供了设置亮度的功能。
具体操作如下：```ledctl -n <设备编号> brightness <亮度级别>```其中，<设备编号>为具体的LED设备编号，<亮度级别>可以是一个介于0和255之间的整数。
根据设置的亮度级别，LED设备的亮度将会相应改变。
三、ledctl命令的常见操作场景1. 控制电源指示灯很多设备上都会有电源指示灯，通过ledctl命令可以方便地控制它的开关。
基于嵌入式Linux的LED驱动开发与应用
基于嵌入式Linux的LED驱动开发与应用摘要：简要介绍了基于嵌入式ARM处理器芯片LPC3250的嵌入式Linux的LED驱动程序的开发原理、流程以及相关主要接口硬件电路的设计。
实际运行结果表明，该设计完全达到预期效果。
关键词：嵌入式Linux；LED；硬件；驱动程序0引言随着IT技术和嵌入式技术的快速发展，嵌入式产品已经广泛应用于工业、能源、环保、通信等各个行业，显示出其强大的生命力。
Linux是当今流行的操作系统之一，具有源代码开放、内核稳定、功能强大和可裁减等优点而成为众多应用的首选。
同样嵌入式Linux也继承了Linux的诸多优点。
对Linux应用程序来说，由于设备驱动程序屏蔽了硬件的细节，其硬件设备将作为一个特殊的文件，因此应用程序可以像操作普通文件一样对硬件设备进行操作。
本设计中驱动的设备是基于NXP公司的LPC3250微处理器开发的LED信号指示灯，利用这些指示灯来显示仪器的运行状态，方便用户了解仪器的工作状况。
1LPC3250简介及接口电路设计本设计中主控芯片采用LPC3250微处理器，具有高集成度、高性能、低功耗等特点。
它采用90nm工艺和ARM926EJS内核，主频最高为208MHz，具有全系列标准外设。
其中包括带专用DMA控制器的24位LCD控制器，可支持STN和TFT面板。
充分满足本设计的需要，外部只需加入很少芯片就可实现系统功能<sup>[1]</sup>。
LPC3250共有296个管脚。
对于4个LED灯来说需要用到4个引脚，这里使用GPIO端口来设计，GPM1～GPM3作为LED灯的控制端口，另外还需要为LED提供电源，这里需要3.3V的直流电源。
接口电路设计如图1所示。
GPM0～GPM3分别与电阻、LED连接，当GPM0～GPM3置为低电平时，相应的LED灯点亮。
2驱动程序设计在嵌入式Linux操作系统下，有三类主要的设备文件类型：字符设备、块设备和网络设备<sup>[2]</sup>。
嵌入式linux小项目实例
嵌入式linux小项目实例以下是一个嵌入式Linux小项目的实例：控制LED灯。
项目描述：实现一个嵌入式Linux系统，通过控制GPIO口来控制LED灯的开关状态。
当输入一个命令时，LED灯会根据命令的参数进行相应的操作，例如点亮、熄灭或闪烁。
所需硬件：1. 嵌入式开发板（支持Linux系统）2. LED灯3. 面包板4. 杜邦线步骤：1. 连接硬件：将LED灯的正极连接到GPIO口，将负极连接到地线，确保电路连接正确。
2. 在嵌入式开发板上安装Linux系统，并配置好相应的开发环境（交叉编译工具链、GPIO驱动等）。
3. 创建一个C语言源文件，该文件包含LED灯的控制代码。
在代码中，需要通过GPIO驱动控制LED灯的开关状态。
4. 使用交叉编译工具链编译源文件生成可执行文件。
5. 将可执行文件拷贝到嵌入式开发板上。
6. 在嵌入式开发板上打开终端，运行可执行文件，通过命令行输入参数来控制LED灯的开关状态。
示例代码：```c#include <stdio.h>#include <fcntl.h>#include <unistd.h>#define LED_GPIO_PIN 17int main(int argc, char *argv[]) {int fd;char buf[2];fd = open("/sys/class/gpio/export", O_WRONLY);write(fd, "17", 2);close(fd);fd = open("/sys/class/gpio/gpio17/direction", O_WRONLY); write(fd, "out", 3);close(fd);fd = open("/sys/class/gpio/gpio17/value", O_WRONLY);if (strcmp(argv[1], "on") == 0) {write(fd, "1", 1);printf("LED turned on.\n");} else if (strcmp(argv[1], "off") == 0) {write(fd, "0", 1);printf("LED turned off.\n");} else if (strcmp(argv[1], "blink") == 0) {int i;for (i = 0; i < 10; i++) {write(fd, "1", 1);sleep(1);write(fd, "0", 1);sleep(1);}printf("LED blinked.\n");} else {printf("Invalid command.\n");}close(fd);fd = open("/sys/class/gpio/unexport", O_WRONLY);write(fd, "17", 2);close(fd);return 0;}```编译和运行：1. 使用交叉编译工具链编译源文件：```$ arm-linux-gnueabi-gcc -o led_control led_control.c```2. 将可执行文件拷贝到嵌入式开发板上。
