Flash存储芯片工作原理
Flash存储芯片工作原理概述：Flash存储芯片是一种常见的非易失性存储器，广泛应用于各类电子设备中，如手机、平板电脑、相机等。
Flash存储芯片的工作原理是通过电子的注入和排出来实现数据的存储和读取。
工作原理：Flash存储芯片由一系列的存储单元组成，每一个存储单元都可以存储一个或者多个比特的数据。
每一个存储单元由一个浮动栅和一个控制栅组成。
浮动栅是一个介质层，通常由氧化硅或者氮化硅构成，而控制栅则由导电材料制成。
写入操作：当需要将数据写入Flash存储芯片时，首先需要将控制栅的电压设为高电平，以激活存储单元。
然后，通过在浮动栅上施加一定的电压，将电子注入到浮动栅中。
这些注入的电子会改变浮动栅的电荷状态，从而表示存储的数据。
例如，当电子注入后，浮动栅的电荷状态为高电平，表示存储的数据为1；反之，如果浮动栅的电荷状态为低电平，则表示存储的数据为0。
擦除操作：当需要擦除Flash存储芯片中的数据时，需要将控制栅的电压设为低电平，以使存储单元处于擦除状态。
然后，通过施加较高的电压到浮动栅上，将之前注入的电子排出。
这样，存储单元的电荷状态将恢复到初始状态，表示数据已被擦除。
读取操作：读取Flash存储芯片中的数据是一个非破坏性操作。
当需要读取某个存储单元中的数据时，控制栅的电压被设为适当的电平，以使存储单元处于读取状态。
然后，通过测量浮动栅上的电荷状态，可以确定存储单元中存储的数据是0还是1。
特点：Flash存储芯片具有以下特点：1. 非易失性：Flash存储芯片的数据是永久存储的，即使断电或者重新启动设备，数据也不会丢失。
2. 高速读写：Flash存储芯片的读写速度相对较快，适合于需要快速存取数据的应用场景。
3. 低功耗：Flash存储芯片的功耗较低，有助于延长电池寿命。
4. 高可靠性：Flash存储芯片具有较高的抗震动和抗电磁干扰能力，能够在恶劣环境下正常工作。
应用：Flash存储芯片广泛应用于各类电子设备中，包括但不限于以下领域：1. 挪移设备：如手机、平板电脑、挪移存储设备等。
内存（RAM或ROM）和FLASH存储的真正区别总结
内存（RAM或ROM）和FLASH存储的真正区别总结1.什么是内存什么是内存呢？在计算机的组成结构中，有一个很重要的部分，就是存储器。
存储器是用来存储程序和数据的部件，对于计算机来说，有了存储器，才有记忆功能，才能保证正常工作。
存储器的种类很多，按其用途可分为主存储器和辅助存储器，主存储器又称内存储器（简称内存），辅助存储器又称外存储器（简称外存）。
外存通常是磁性介质或光盘，像硬盘，软盘，磁带，CD等，能长期保存信息，并且不依赖于电来保存信息，但是由机械部件带动，速度与CPU相比就显得慢的多。
内存指的就是主板上的存储部件，是CPU直接与之沟通，并用其存储数据的部件，存放当前正在使用的（即执行中）的数据和程序，它的物理实质就是一组或多组具备数据输入输出和数据存储功能的集成电路，内存只用于暂时存放程序和数据，一旦关闭电源或发生断电，其中的程序和数据就会丢失。
2.内存工作原理：内存是用来存放当前正在使用的（即执行中）的数据和程序，我们平常所提到的计算机的内存指的是动态内存（即DRAM），动态内存中所谓的'动态'，指的是当我们将数据写入DRAM后，经过一段时间，数据会丢失，因此需要一个额外设电路进行内存刷新操作。
具体的工作过程是这样的：一个DRAM的存储单元存储的是0还是1取决于电容是否有电荷，有电荷代表1，无电荷代表0。
但时间一长，代表1的电容会放电，代表0的电容会吸收电荷，这就是数据丢失的原因；刷新操作定期对电容进行检查，若电量大于满电量的1／2，则认为其代表1，并把电容充满电；若电量小于1／2，则认为其代表0，并把电容放电，藉此来保持数据的连续性。
ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后，就无法修改了，这种是早期的产品，现在已经不可能使用了，而EPROM是通过紫外光的照射擦出原先的程序，是一种通用的存储器。
Flash存储芯片工作原理
Flash存储芯片工作原理一、简介Flash存储芯片是一种非易失性存储器，广泛应用于各种电子设备中，如手机、相机、固态硬盘等。
它具有高速读写、低功耗、体积小等优点，成为现代电子产品中不可或缺的重要组成部分。
本文将详细介绍Flash存储芯片的工作原理。
二、Flash存储原理Flash存储芯片采用了一种特殊的电荷积累和释放机制，实现了数据的存储和读取。
它由一系列的存储单元组成，每个存储单元可以存储一个或多个比特的数据。
每个存储单元由一个金属栅和一个储存介质组成，储存介质通常是一种被称为浮动栅的材料。
三、工作过程1. 写入数据当需要写入数据时，Flash存储芯片首先将待写入的数据转换为二进制形式。
然后，控制电路会根据二进制数据的每一位，决定对应存储单元的栅极是否允许电荷通过。
如果允许通过，电荷就会被注入到储存介质中，表示该位为1；如果不允许通过，储存介质中的电荷保持不变，表示该位为0。
2. 读取数据当需要读取数据时，控制电路会根据要读取的存储单元的地址，选择对应的存储单元。
然后，通过测量储存介质中的电荷量，判断该存储单元所存储的数据是1还是0。
如果电荷量超过某个阈值，表示该位为1；如果电荷量低于阈值，表示该位为0。
3. 擦除数据由于Flash存储芯片的存储单元只能写入1，而不能直接擦除为0，因此需要特殊的操作来擦除数据。
擦除操作是对整个块或扇区进行的，而不是对单个存储单元。
在擦除操作中，控制电路会将整个块或扇区的电荷量全部置为0，以便重新写入新的数据。
四、工作原理分析Flash存储芯片的工作原理可以通过以下几个方面进行分析：1. 存储单元的电荷积累和释放Flash存储芯片的存储单元是通过控制电路来控制电荷的积累和释放的。
当需要写入数据时，控制电路会将电荷注入到储存介质中，以表示1；当需要读取数据时，控制电路会测量储存介质中的电荷量，以确定存储的数据是1还是0。
2. 数据的编码和解码Flash存储芯片的数据是以二进制形式进行存储和读取的。
Flash存储芯片工作原理
Flash存储芯片工作原理Flash存储芯片是一种非易失性存储器，广泛应用于各种电子设备中，如手机、相机、固态硬盘等。
它具有高速读写、低功耗、抗震抗压等特点，成为现代电子设备中不可或缺的重要组成部分。
本文将详细介绍Flash存储芯片的工作原理。
一、Flash存储芯片的结构Flash存储芯片由若干个存储单元组成，每个存储单元都是一个晶体管和一个电容器组成的浮动栅结构。
每个晶体管控制一个电容器的充放电过程，从而实现数据的存储和读取。
二、Flash存储芯片的工作原理1. 存储单元的编程Flash存储芯片的存储单元可以分为两种状态：擦除状态和编程状态。
在擦除状态下，存储单元的电容器中没有电荷，表示为0；在编程状态下，电容器中有电荷，表示为1。
存储单元的编程过程是通过高电压的施加来实现的。
当需要将一个存储单元编程为1时，首先将晶体管的栅极和源极接通，然后将高电压施加在栅极上，使得电容器中的电荷通过隧道效应注入到浮动栅中，从而改变存储单元的状态。
2. 存储单元的读取存储单元的读取是通过检测电容器中的电荷量来实现的。
当读取一个存储单元时，首先将晶体管的栅极和源极接通，然后通过源极和漏极之间的电流来检测电容器中的电荷量。
如果电容器中有电荷，表示为1；如果电容器中没有电荷，表示为0。
3. 存储单元的擦除Flash存储芯片的存储单元在编程状态下可以改变其状态，但是要将一个编程状态的存储单元擦除为擦除状态，需要特殊的操作。
擦除操作是将存储单元中的电荷全部清除，恢复到擦除状态。
擦除操作是通过施加高电压来实现的。
当需要擦除一个存储单元时，首先将晶体管的栅极和源极接通，然后将高电压施加在源极上，使得电容器中的电荷通过隧道效应从浮动栅中排出，从而将存储单元擦除为0。
三、Flash存储芯片的特点1. 高速读写Flash存储芯片的读取速度非常快，可以迅速响应读取指令。
同时，它的写入速度也很快，可以快速存储大量数据。
2. 高可靠性Flash存储芯片具有较高的可靠性，不容易出现数据丢失或损坏的情况。
内存卡、U盘为什么可以存放信息
我的星星页面 回答采纳率:24.2% 2009-05-03 01:15
Clear.的感言： 谢~
小李飞刀 TA的星星记录: 1 1 0
我的星星页面 回答采纳率:25.2% 2009-05-03 01:14 满意答案
U盘存储原理：计算机把二进制数字信号转为复合二进制数字信号（加入分配、核对、堆栈等指令）读写到USB芯片适配接口，通过芯片处理信号分配给EPROM2存储芯片的相应地址存储二进制数据，实现数据的存储。EPROM2数据存储器，其控制原理是电压控制栅晶体管的电压高低值，栅晶体管的结电容可长时间保存电压值，也就是为什么USB断电后能保存数据的原因。只能这么通俗简单的解释了。内存卡存储原理，还是要从EPROM和EEPROM说起。 EPROM是指其中的内容可以通过特殊手段擦去，然后重新写入。其基本单元电路（存储细胞）如下图所示，常采用浮空栅雪崩注入式MOS电路，简称为FAMOS。它与MOS电路相似，是在N型基片上生长出两个高浓度的P型区，通过欧姆接触分别引出源极S和漏极D。在源极和漏极之间有一个多晶硅栅极浮空在SiO2绝缘层中，与四周无直接电气联接。这种电路以浮空栅极是否带电来表示存1或者0，浮空栅极带电后（譬如负电荷），就在其下面，源极和漏极之间感应出正的导电沟道，使MOS管导通，即表示存入0。若浮空栅极不带电，则不形成导电沟道，MOS管不导通，即存入1。 EEPROM基本存储单元电路的工作原理如下图所示。与EPROM相似，它是在EPROM基本单元电路的浮空栅的上面再生成一个浮空栅，前者称为第一级浮空栅，后者称为第二级浮空栅。可给第二级浮空栅引出一个电极，使第二级浮空栅极接某一电压VG。若VG为正电压，第一浮空栅极与漏极之间产生隧道效应，使电子注入第一浮空栅极，即编程写入。若使VG为负电压，强使第一级浮空栅极的电子散失，即擦除。擦除后可重新写入。 闪存的基本单元电路如下图所示，与EEPROM类似，也是由双层浮空栅MOS管组成。但是第一层栅介质很薄，作为隧道氧化层。写入方法与EEPROM相同，在第二级浮空栅加以正电压，使电子进入第一级浮空栅。读出方法与EPROM相同。擦除方法是在源极加正电压利用第一级浮空栅与源极之间的隧道效应，把注入至浮空栅的负电荷吸引到源极。由于利用源极加正电压擦除，因此各单元的源极联在一起，这样，快擦存储器不能按字节擦除，而是全片或分块擦除。 到后来，随着半导体技术的改进，闪存也实现了单晶体管（1T）的设计，主要就是在原有的晶体管上加入了浮动栅和选择栅， 在源极和漏极之间电流单向传导的半导体上形成贮存电子的浮动棚。浮动栅包裹着一层硅氧化膜绝缘体。它的上面是在源极和漏极之间控制传导电流的选择/控制栅。数据是Байду номын сангаас或1取决于在硅底板上形成的浮动栅中是否有电子。有电子为0，无电子为1。 闪存就如同其名字一样，写入前删除数据进行初始化。具体说就是从所有浮动栅中导出电子。即将有所数据归“1”。 写入时只有数据为0时才进行写入，数据为1时则什么也不做。写入0时，向栅电极和漏极施加高电压，增加在源极和漏极之间传导的电子能量。这样一来，电子就会突破氧化膜绝缘体，进入浮动栅。 读取数据时，向栅电极施加一定的电压，电流大为1，电流小则定为0。浮动栅没有电子的状态（数据为1）下，在栅电极施加电压的状态时向漏极施加电压，源极和漏极之间由于大量电子的移动，就会产生电流。而在浮动栅有电子的状态（数据为0）下，沟道中传导的电子就会减少。因为施加在栅电极的电压被浮动栅电子吸收后，很难对沟道产生影响。您已经评价过！好:0 您已经评价过！不好:0 您已经评价过！原创:0 您已经评价过！非原创:0

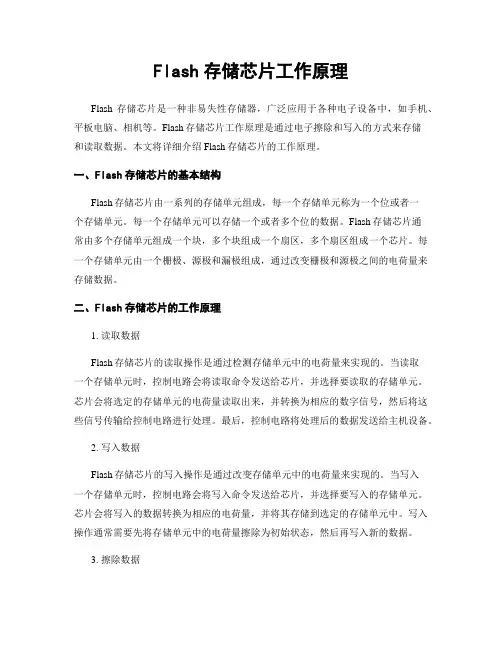

Flash存储芯片工作原理
Flash存储芯片工作原理Flash存储芯片是一种非易失性存储器，广泛应用于各种电子设备中，如手机、平板电脑、相机等。
Flash存储芯片工作原理是通过电子擦除和写入的方式来存储和读取数据。
本文将详细介绍Flash存储芯片的工作原理。
一、Flash存储芯片的基本结构Flash存储芯片由一系列的存储单元组成，每一个存储单元称为一个位或者一个存储单元。
每一个存储单元可以存储一个或者多个位的数据。
Flash存储芯片通常由多个存储单元组成一个块，多个块组成一个扇区，多个扇区组成一个芯片。
每一个存储单元由一个栅极、源极和漏极组成，通过改变栅极和源极之间的电荷量来存储数据。
二、Flash存储芯片的工作原理1. 读取数据Flash存储芯片的读取操作是通过检测存储单元中的电荷量来实现的。
当读取一个存储单元时，控制电路会将读取命令发送给芯片，并选择要读取的存储单元。
芯片会将选定的存储单元的电荷量读取出来，并转换为相应的数字信号，然后将这些信号传输给控制电路进行处理。
最后，控制电路将处理后的数据发送给主机设备。
2. 写入数据Flash存储芯片的写入操作是通过改变存储单元中的电荷量来实现的。
当写入一个存储单元时，控制电路会将写入命令发送给芯片，并选择要写入的存储单元。
芯片会将写入的数据转换为相应的电荷量，并将其存储到选定的存储单元中。
写入操作通常需要先将存储单元中的电荷量擦除为初始状态，然后再写入新的数据。
3. 擦除数据Flash存储芯片的擦除操作是通过将存储单元中的电荷量擦除为初始状态来实现的。
擦除操作通常是以块为单位进行的，即一次擦除一个块的数据。
在擦除操作之前，需要先将要擦除的块中的数据读取出来并保存，然后再进行擦除操作。
擦除操作是通过向存储单元中加入高电压来实现的，这会导致存储单元中的电荷量被彻底清除。
三、Flash存储芯片的特点1. 非易失性存储器：Flash存储芯片是一种非易失性存储器，即在断电情况下也能保持存储的数据。
Flash存储芯片工作原理
Flash存储芯片工作原理Flash存储芯片是一种非易失性存储器，常用于移动设备、计算机存储和嵌入式系统中。
它具有高速读写、低功耗和体积小等优势，因此在现代电子产品中得到广泛应用。
本文将详细介绍Flash存储芯片的工作原理。
一、Flash存储芯片的基本结构Flash存储芯片由多个存储单元组成，每个存储单元称为一个位元（bit）。
每个位元可以存储一个二进制数据，即0或1。
这些位元按照一定的规则组成存储单元，存储单元再组成存储块，存储块再组成芯片。
二、Flash存储芯片的工作原理1. 位元擦除Flash存储芯片的位元可以存储数据，但在写入新数据之前，需要将原有数据擦除。
擦除是通过施加高电压来改变存储单元的电荷状态实现的。
在擦除之前，存储单元的电荷状态表示为1，擦除之后变为0。
擦除操作是以块为单位进行的，即一次性擦除一个存储块。
2. 位元编程Flash存储芯片的位元编程是将数据写入存储单元的过程。
在编程之前，存储单元的电荷状态为0，编程之后变为1。
编程操作是以字节为单位进行的，即一次性编程一个字节。
3. 页读取Flash存储芯片的读取操作是以页为单位进行的。
每个存储页包含多个存储块，每个存储块包含多个位元。
在读取时，芯片会将整个存储页的数据读取到内部缓冲区，然后通过总线传输给外部设备。
4. 块擦除Flash存储芯片的块擦除是将整个存储块的数据全部擦除的操作。
块擦除是一个相对耗时的操作，因此在实际应用中需要合理规划块的使用，避免频繁擦除操作。
5. 坏块管理由于Flash存储芯片的使用寿命有限，随着使用时间的增加，可能会出现存储块损坏的情况。
为了保证数据的可靠性，需要进行坏块管理。
坏块管理是通过记录坏块的位置信息，然后在读取和写入时跳过这些坏块，以保证数据的完整性。
三、Flash存储芯片的优缺点1. 优点：- 高速读写：Flash存储芯片的读写速度较快，适合于对数据访问速度要求较高的应用场景。
- 高可靠性：Flash存储芯片采用非易失性存储技术，数据在断电或掉电情况下不会丢失。
Flash存储芯片工作原理
Flash存储芯片工作原理Flash存储芯片是一种非易失性存储器，广泛应用于各种电子设备中，如手机、相机、固态硬盘等。
它的工作原理是通过电子擦除和写入的方式来存储和读取数据。
Flash存储芯片由一系列的存储单元组成，每个存储单元可以存储一个或多个二进制位。
常见的Flash存储芯片有NAND Flash和NOR Flash两种类型。
NAND Flash的工作原理是基于电荷积累效应。
每个存储单元由一个浮栅和控制门组成。
当存储单元中没有电荷时，表示存储的是0；当存储单元中有电荷时，表示存储的是1。
通过在控制门施加不同的电压，可以控制电荷的积累和释放。
擦除操作是将存储单元中的电荷全部释放，写入操作是将存储单元中积累一定数量的电荷。
读取操作是通过检测存储单元中的电荷来确定存储的数据。
NOR Flash的工作原理与NAND Flash有所不同。
NOR Flash的存储单元由一个浮栅、控制门和源/漏极组成。
它的读取操作是直接从存储单元的源/漏极读取电流来判断存储的数据。
擦除和写入操作是通过在控制门施加不同的电压来实现。
Flash存储芯片的工作原理还涉及到一些额外的技术，如块擦除、写入放大、错误校验码等。
块擦除是指擦除操作是以块为单位进行的，一般是以64KB或128KB为一个块。
这是因为擦除操作比写入操作耗时更长，所以以块为单位可以提高擦除操作的效率。
写入放大是指写入操作会导致存储单元中的电荷积累不均匀，从而降低存储单元的寿命。
为了解决这个问题，Flash存储芯片会在写入操作时进行一定的处理，如在写入数据之前先将存储单元中的电荷释放。
错误校验码用于检测和纠正存储单元中的错误。
由于Flash存储芯片在使用过程中可能会出现位翻转或电荷漂移等问题，所以需要使用错误校验码来保证数据的可靠性。
总结起来，Flash存储芯片的工作原理是通过电子擦除和写入的方式来存储和读取数据。
它具有非易失性、高速读写、低功耗等特点，广泛应用于各种电子设备中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
flash存储芯片工作原理内存和u盘的区别内存芯片和u盘芯片
Flash芯片并不是像光盘那样把信息刻上去的。
为了更加清楚地说明，我首先让你知道计算机的信息是怎样储存的。
计算机用的是二进制，也就是0与1。
在二进制中，0与1可以组成任何数。
而电脑的器件都有两种状态，可以表示0与1。
比如三极管的断电与通电，磁
性物质的已被磁化与未被磁化，物质平面的凹与凸，都可以表示0与1。
硬盘就是采用磁性物质记录信息的，磁盘上的磁性物质被磁化了就表示1，未被磁化就表示0，因为磁性在断电后不会丧失，所以磁盘断电后依然能保存数据。
而内存的储存形式则不同，内存不是用磁性物质，而是用RAM芯片。
现在请你在一张纸上画一个“田”，就是画一个正方形再平均分成四份，这个“田”字就是一个内存，这样，“田”里面的四个空格就是内存的储存空间了，这个储存空间极小极小，只能储存电子。
好，内存现在开始工作。
内存通电后，如果我要把“1010”这个信息保存在内存（现在画的“田”字）中，那么电子就会进入内存的储存空间里。
“田”字的第一个空格你画一点东西表示电子，第二个空格不用画东西，第三个空格又画东西表示电子，第四个格不画东西。
这样，“田”的第一格有电子，表示1，第二格没有，表示0，第三格有电子，表示1，第四格没有，表示0，内存就是这样把“1010”这个数据保存好了。
电子是运动没有规律的物质，必须有一个电源才能规则地运动，内存通电时它很安守地在内存的储存空间里，一旦内存断电，电子失去了电源，就会露出它乱杂无章的本分，逃离出内存的空间去，所以，内存断电就不能保存数据了。
再看看U盘，U盘里的储存芯片是Flash芯片，它与RAM芯片的工作原理相似但不同。
现在你在纸上再画一个“田”字，这次要在四个空格中各画一个顶格的圆圈，这个圆圈不是表示电子，而是表示一种物质。
好，Flash芯片工作通电了，这次也是保存“1010”这个数据。
电子进入了“田”的第一个空格，也就是芯片的储存空间。
电子把里面的物质改变了性质，为了表示这个物质改变了性质，你可以把“田”内的第一个圆圈涂上颜色。
由于数据“1010”的第二位数是0，所以Flash芯片的第二个空间没有电子，自然里面那个物质就不会改变了。
第三位数是1，所以“田”的第三个空格通电，第四个不通电。
现在你画的“田”字，第一个空格的物质涂上了颜色，表示这个物质改变了性质，表示1，第二个没有涂颜色，表示0，以此类推。
当Flash芯片断电后，物质的性质不会改变了，除非你通电擦除。
当Flash芯片通电查看储存的信息时，电子就会进入储存空间再反馈信息，电脑就知道芯片里面的物质有没有改变。
就是这样，RAM芯片断电后数据会丢失，Flash芯片断电后数据不会丢失，但是RAM的读取数据速度远远快于Flash芯片。
（本文转载向原作者雨晨い枫致敬）。
