(完整版)LW25-252型断路器检修工艺规程..
LW25-252高压SF6断路器检修工艺规程批准：审核：初审：修编：编写：目录前言 (3)1.设备参数： (3)1.1断路器主要参数： (3)1.2机械参数：断路器及操动机构的机械参数 (4)1.3控制回路与辅助回路参数 (5)1.4 SF6气体压力参数 (6)2.引用标准： (6)3.检修周期及检修项目： (6)3.1检修周期: (6)4.危险点分析及注意事项： (8)5检修准备工作 (11)5、1 作业条件 (11)5、2图纸 (11)5、3备品、配件 (11)5.4材料 (12)5.5仪器、仪表及工具 (12)5.6 检修场地及机械 (13)6.检修工艺及质量标准 (13)6.1检修方法 (13)6.2手动操作装置的安装见图12 (14)6.3合闸弹簧手动储能的方法： (14)6.4行程测量 (15)6.5调整 (15)6.6抽真空和充SF6的步骤 (16)6.7检修最终检查 (17)7试验项目 (17)8.设备图册 (18)前言本规程根据国家电力公司《电业安全工作规程》、《防止电力生产设备二十五重大事故的要点》、原水电部《发电厂检修规程》中有关规定。
本规程规定了检修人员在带弹簧机构断路器大、小修，平时检修的具体内容，检修工艺及质量标准。
本规程由大唐新能源北京检修公司安装事业部电气专业负责起草。
本规程起草：1.设备参数：1.1断路器主要参数：1.2机械参数：断路器及操动机构的机械参数1.3控制回路与辅助回路参数1.4 SF6气体压力参数2.引用标准：1.1.设备技术参数本产品满足IEC56、GB1984交流高压断路器标准3.检修周期及检修项目：3.1检修周期:3.1.1检修周期及检修项目（表1、表2、表3）表33.1.2 操作机构大修周期：凡是本体大修必须进行操动机构大修（包括动力元件）。
机构大修除结合本体大修外，还需7~8年进行一次。
由于现场条件的限制，断路器的本体及机构中的弹簧元件一般不能现场解体。
如有需要应通知制造厂派人检修或送回厂检修。
4.危险点分析及注意事项：5检修准备工作1）根据运行、试验及上次检修遗留问题等查清全部缺陷，明确检查内容重点项目及技术措施。
（2）组织好人力，安排好进度，讨论落实任务。
（3）作好技术准备，准备好记录表格和检修技术资料。
（4）准备好检修用具、材料、仪表、备品、备件等运至现场。
（5）按安全规程要求办理工作票，完成检修开工手续。
5、1 作业条件5、1、1设备或系统状态断路器退出运行，使之处于分闸位置，切除交、直流等电源。
将机构能量释放到零。
5、1、2检修条件（1）大气条件：温度：5°C以上，湿度：<80%（相对）（2）重要部件分解检修工作尽量在检修间进行。
现场应考虑采取防雨、防尘保护。
（3）有充足的施工电源和照明措施（4）有足够宽敞的场地摆放器具、设备和已拆部件。
5、1、3配合工作由调试所进行相关电气试验。
5、2图纸5、3备品、配件5.4材料a.白布b.高级无脱落卫生纸c.酒精d.丙酮e.1000#细砂纸5.5仪器、仪表及工具a.5T吊车····························································1台b.升降梯（8m）·····················································1个c.钢丝绳（5.2m、10m） (2)d.木梯（2m）·······················································2个e.撬杠（1.5m）······················································2根f.扳手（M6、M8、M12、M16、M24） (2)g.套筒扳手及套筒（M14、M16、M20、M24） (2)h.内六方扳手（M8、M10、M16） (2)i.扁口和十字花螺丝刀（大、中、小） (1)j.尖嘴钳···························································2把k.剥线钳····························································2把l.钳子·······························································2把m.回路电阻测试仪····················································1套n.试验变压器（500kV）················································1台o.小型变压器（10kV A）················································1台5.6 检修场地及机械220kV 变电所内断路器处，斗臂车一辆（解体时需要5吨吊车一辆）6.检修工艺及质量标准6.1检修方法6.1.1回收断路器中SF6气体：利用充放装置将断路器内的SF6气体进行回收。

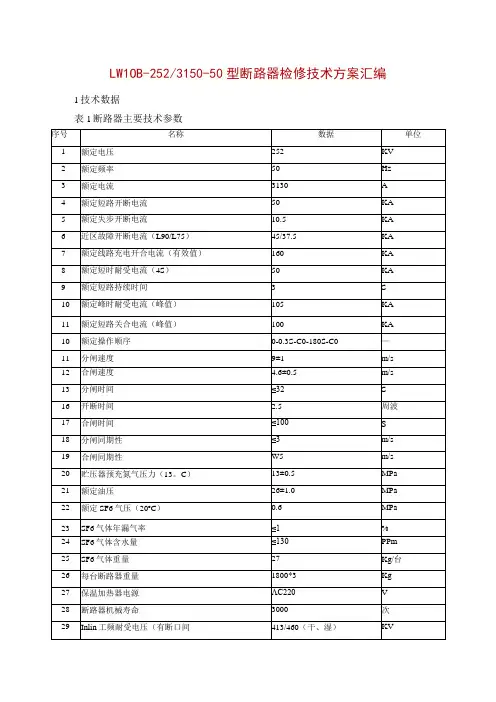

LW10B-252-3150-50型断路器检修技术方案汇编
LW1OB-252/3150-50型断路器检修技术方案汇编1技术数据表1断路器主要技术参数表2指针式密度继电器动作值MPa（20o C）表3 液压系统各动作特性油压值2检修周期及项目2.1检修周期a.小修断路器运行1年应进行小修维护，检修项目可根据运行情况具体分析和执行。
b.大修断路器接近或达到产品规定的使用年限、机械寿命或电寿命时应进行大修，即对断路器主要的关键零部件进行全面检查、维修和更换。
符合表5情况之一者，应进行大修。
表4C.断路器存在严重缺陷，影响其继续安全运行时应进行临时性检修。
2.2检修项目a.小修检修项目D断路器本体外部检查，清扫瓷套。
2）检查SF6压力。
3）操动机构清扫检查。
4）二次回路各元件检查，接线端子紧固。
5）分合闸时间、最低动作电压、微水、回路电阻测试。
6）传动。
b.大修检修项目1）断路器本体外部检查，清扫瓷套。
2）灭弧室解体检修。
3）检查SF6气体系统，SF6密度继电器动作值整定，压力表校验，SF6气体检漏、水份检测。
4）操动及传动机构检修。
5）机构箱内元件检查，接线端子紧固。
6）手动与电动传动。
7）开关特性及高压试验。
c.临修检修项目，根据断路器存在的缺陷确定。
3准备工作3.1明确设备存在的缺陷和检修内容。
3.2准备好检修所需工具、材料、备件等。
表5检修所需备品备件表6检修专用工具表7检修所需材料3.3作好人员、工作进度安排。
3.4准备好交直流电源、检修记录等。
3.5办理工作票，检查安全措施是否完善。
4检修注意事项4.1检修时必须安装分闸和合闸防动销。
4.2解体灭弧室前必须将其中的SF6气体回收至一0.01MPa,解体时操作人员应带防毒面具。
4.3灭弧室吊装时，其内压不得超过0.05MPa04.4准备再次装入产品的零部件必须做好防雨、防尘保护。
5检修工艺及质量标准5.1断路器本体检修5.2操动机构及控制系统检修5.3试验表8操作试验项目。
LW25-252型断路器检修工艺规程...doc
LW25-252型断路器检修工艺规程LW25-252高压SF6断路器检修工艺规程批准：审核：初审：修编：编写：LW25-252型断路器检修工艺规程目录前言 ........................................................................ ............................................................. 3 1.设备参数： ...................................................................... ................................................ 3 断路器主要参数： ...................................................................... .................................. 3 机械参数：断路器及操动机构的机械参数 ................................................................ 4 控制回路与辅助回路参数 ........................................................................ .................... 5 SF6气体压力参数 ........................................................................ ................................ 6 2.引用标准： ...................................................................... ................................................ 6 3.检修周期及检修项目： ...................................................................... ............................ 6 检修周期: ....................................................................... ................................................ 6 4.危险点分析及注意事项： ...................................................................... ........................ 8 5检修准备工作 ........................................................................ ......................................... 11 5、1 作业条件 ........................................................................ ......................................... 11 5、2图纸 ........................................................................ ................................................... 11 5、3备品、配件 ........................................................................ ....................................... 11 材料 ........................................................................ ...................................................... 12 仪器、仪表及工具 ........................................................................ .............................. 12 检修场地及机械 ........................................................................ ................................ 13 6.检修工艺及质量标准 .................................................................................................... 13 检修方法 ........................................................................ .............................................. 13 手动操作装置的安装见图12 ........................................................................ .............. 14 合闸弹簧手动储能的方法： ...................................................................... ................ 14 行程测量 ........................................................................ .............................................. 15 调整 ........................................................................ ...................................................... 15 抽真空和充SF6的步骤 ........................................................................ ....................... 16 检修最终检查 ........................................................................ ...................................... 17 7试验项目 ........................................................................ ................................................. 17 8.设备图册 ........................................................................ (18)LW25-252型断路器检修工艺规程前言本规程根据国家电力公司《电业安全工作规程》、《防止电力生产设备二十五重大事故的要点》、原水电部《发电厂检修规程》中有关规定。

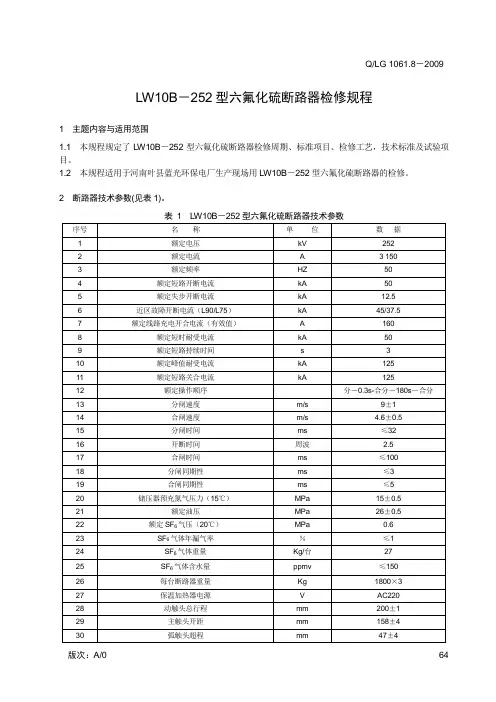

09LW10B-252型六氟化硫断路器检修规程.
LW10B－252型六氟化硫断路器检修规程1 主题内容与适用范围1.1 本规程规定了LW10B－252型六氟化硫断路器检修周期、标准项目、检修工艺，技术标准及试验项目。
1.2 本规程适用于河南叶县蓝光环保电厂生产现场用LW10B－252型六氟化硫断路器的检修。
2 断路器技术参数(见表1)。
表1LW10B－252型六氟化硫断路器技术参数续表1：注：1）分、合闸速度指断路器单分、单合时的速度值，其定义如下：a. 分闸速度：触头刚分点至分闸后90mm行程段的平均速度；b. 合闸速度：触头刚合点至合闸前40mm行程段的平均速度。
3 断路器的检修周期及检修项目：3.1 检修周期3.1.1 A级检修正常情况下12年解体检修一次、5年不解体检修一次。
3.1.2C级检修每年1次。
3.1.3 特殊情况下的检修。
3.1.3.1满容量开断短路电流已达26次。
3.1.3.2机械操作次数达3 000次。
3.1.3.3存在有严重缺陷影响安全运行时。
3.2检修项目3.2.1A级解体检修项目（解体检修一般情况应返厂检修）3.2.1.1SF6气体回收及处理（断路器外形图见图1a、b）。
3.2.1.2灭弧室（见图2）的解体、检修。
3.2.1.3上下节支柱的解体、检修。
3.2.1.4 操作机构的解体、检修。
3.2.1.5操作机构的组装与调试。
3.2.1.6断路器检修后的组装与调试。
3.2.1.7检修前后的电气及机械特性试验。
1.上节支柱瓷套 2.分子筛筐 3.绝缘拉杆3.2.2A级不解体检修项目4.隔环5.导向盘6.导向套7.下节支柱瓷套3.2.2.1SF6气体微水测量（必要时进行）。
8.支柱下法兰9.密封座10.拉杆11.充气接头图1a 支柱1.上接线板2.灭弧室瓷套3.静触头4.动触头 1.静触头接线座 2.触头支座 3.分子筛 4.弧触头座5.下接线板6.绝缘拉杆7.机构箱8.密度继电器 5.静弧触头 6.触座 7.触指 8.触指弹簧9.均压罩图1b LW10B-252型单极剖面 10.喷管 11.压环 12.动弧触头 13.护套 14.逆止阀15.滑动触指 16.触指弹簧 17.触座 18.压气缸 19.动触头 20.接头 21.缸体 22.拉杆 23.导向板 24.瓷套装配 图2 灭弧室3.2.2.2 检漏（必要时进行）。

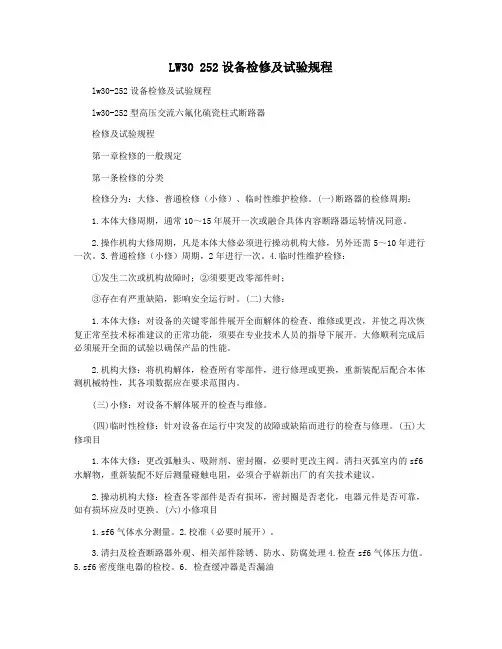

LW30 252设备检修及试验规程
LW30 252设备检修及试验规程lw30-252设备检修及试验规程lw30-252型高压交流六氟化硫瓷柱式断路器检修及试验规程第一章检修的一般规定第一条检修的分类检修分为：大修、普通检修（小修）、临时性维护检修。
(一)断路器的检修周期：1.本体大修周期，通常10～15年展开一次或融合具体内容断路器运转情况同意。
2.操作机构大修周期，凡是本体大修必须进行操动机构大修，另外还需5～10年进行一次。
3.普通检修（小修）周期，2年进行一次。
4.临时性维护检修：①发生二次或机构故障时；②须要更改零部件时；③存在有严重缺陷，影响安全运行时。
(二)大修：1.本体大修：对设备的关键零部件展开全面解体的检查、维修或更改，并使之再次恢复正常至技术标准建议的正常功能，须要在专业技术人员的指导下展开。
大修顺利完成后必须展开全面的试验以确保产品的性能。
2.机构大修：将机构解体，检查所有零部件，进行修理或更换，重新装配后配合本体测机械特性，其各项数据应在要求范围内。
(三)小修：对设备不解体展开的检查与维修。
(四)临时性检修：针对设备在运行中突发的故障或缺陷而进行的检查与修理。
(五)大修项目1.本体大修：更改弧触头、吸附剂、密封圈，必要时更改主阀。
清扫灭弧室内的sf6水解物，重新装配不好后测量碰触电阻，必须合乎崭新出厂的有关技术建议。
2.操动机构大修：检查各零部件是否有损坏，密封圈是否老化，电器元件是否可靠，如有损坏应及时更换。
(六)小修项目1.sf6气体水分测量。
2.校准（必要时展开）。
3.清扫及检查断路器外观、相关部件除锈、防水、防腐处理4.检查sf6气体压力值。
5.sf6密度继电器的检校。
6．检查缓冲器是否漏油7、传动各部件的开口销、弹性挡圈检查8、机构部件润滑检查，紧固件有无松动，传动部分有无卡滞。
9、分、合闸电磁铁间隙检查10.电机储能部件及掌控电路检查11、加热器及温度控制器检查。
12.导电电路电阻测量。
13．辅助回路及控制回路绝缘电阻测量。
LW25-252断路器一合即分缺陷分析
本文以某220kV变电站断路器为例进行缺陷分析，该开关在使用过程中，LW25-252断路器出现一合即分现象。分析动作过程得知：合闸弹簧释放带动拐臂动作，分闸保持掣子在复位弹簧的作用下复位，此时如果分闸保持掣子把拐臂锁住，机构便可固定在合闸位置，此时如果合闸力度过大或由于机构常年运行磨损导致分闸保持掣子与分闸掣子位置发生变化，使得合闸完成之后分闸保持掣子无法锁住拐臂，机构不能可靠保持在合闸位置上，从而导致系统在合闸之后立即分闸。分闸掣子与保持掣子位置发生变化的原因主要有以下两点：（1）零部件自身误差和磨损：与分闸保持擎子链接原件众多，由于自身原件尺寸误差以及常年动作磨损与锈蚀导致系统相对位置发生变化。（2）分闸保持擎子振动位移：机构合闸动作时，分闸擎子和分闸保持擎子与拐臂高速撞击，使分闸擎子高频振动，从而使分闸保持擎子无法锁定拐臂，从而在合闸后，直接进行分闸动作。
2断路器动作过程
断路器的动作过程主要是由操作机构带动本体进行动作，LW25-252断路器的操作机构有主要包含以下几个部分：机架、棘轮、凸轮、棘爪分装和挚止、拐臂、主拐臂、拉杆、分闸电磁铁、分闸锁闩、分闸挚止、合闸电磁铁、合闸锁闩、合闸挚止、保持挚止、防跳装置、缓冲器等。其核心部件是弹簧。
2.1从分闸未储能到分闸储能的过程
1设备结构及原理简介
众所周知，断路器是电力系统中重要的一次设备[1]。目前国内生产厂家很多，其灭弧原理、操作机构和控制回路也是多种多样，各有特点，其中LW25-252高压六氟化硫断路器利用六氟化硫（SF6）的灭弧特性，将其作为绝缘介质，目前已广泛使用在220kV电路之中。此型号的断路器有3个单极，其内置的自能式灭弧室配合CT20-III(X)P型弹簧操动机构，可实现单极以及三相电气联动操作。
减速器由电机带动，以达到减速效果，间接带动棘爪分装和挚止，再带动棘轮和凸轮转动。由于棘轮和凸轮、拉杆是一体的，使得它们在转动过程中，会带动拉杆逆时针转动，从而拉动储能弹簧。合闸锁闩一直顶住挚止，而分闸挚止顶住棘轮内部的圆环，棘轮内环成分闸挚止的轨迹。当分闸挚止顶入棘轮内环凹进去的部分，弹簧与合闸锁闩会将分闸挚止顶到棘轮内环凹进去部分的限位轴，使储能过程结束。
高铁平高220KVSF6断路器检修工艺
高速铁路220KV SF6高压断路器检修工艺1 适用范围本工艺适用于平高集团有限公司（型号：LW35-252型）220KV SF6高压断路器（以下简称SF6断路器）检修作业的项目、技术标准、检修工艺及注意事项，用于指导平高集团SF6断路器检修作业。
2 编制依据2.1 引用规范性文件①《高速铁路牵引变电所安全工作规则》（铁总运[2015]48号）②《高速铁路牵引变电所运行检修规则》（铁总运[2015]50号）③《铁路电力牵引供电工程施工质量验收标准》（TB 10421-2003）④《铁路电力牵引供电设计规范》（TB 10009-2005）2.2引用支持性文件①《平高集团有限公司220KV SF6断路器运行维护手册》②《额定电压252kV断路器 LW35-252型操作手册》3 修前鉴定3.1 设备外观检查外观检查的项目包括：瓷件损伤、主接线端过热和变色、所有可见螺栓、螺母紧固、锈、斑、补漆、操作机构箱、设备支架及基础、接地装置。
各项目检查重点如下：①引线及线夹：引线不得松股、断股，线夹与引线连接牢固，接触良好，烧伤情况，螺栓锈蚀情况等。
②绝缘瓷套：完整度，清洁度等。
③操作机构：箱体密封良好，机构各部位安装牢固、齿轮咬合符合要求，各部件润滑良好、接地良好等。
④二次回路、线缆：二次回路线材联接牢固、无破损，线缆固定牢固，电缆胶木头、标识牌齐全等。
⑤设备支架及基础：支架螺栓紧固、无锈蚀，基础完整度，倾斜度、下沉情况等。
⑥接地装置：设备本体保护接地，二次回路、线缆接地等情况。
SF6灭弧室设备引线及线夹机构箱支持构架基础端子箱绝缘件3.2 查阅SF6断路器的运行、检修、缺陷档案，了解设备状况制定检修方案3.2.1了解运行中所发现的缺陷和异常（事故）情况，核实断路器的操作次数及开断短路电流的次数和使用年限等；3.2.2查阅上次检修记录、检修总结报告、技术档案、操作说明书、电气原理图、出厂试验报告；3.2.3查阅试验记录；3.2.4查阅SF6断路器的渗漏部位并作出标记；3.2.5根据运行和试验情况制定检修方案，确定检修准备。
断路器维修操作规程
