二次接线作业指导书
真空断路器二次接线作业指导书
245按图7、图8所示，将分、合闸控制电源线从线路板左侧分路，电机及合闸闭锁电源线从线路板右侧分路，并按图示扎带扎紧，余头剪断。
编制： 审核： 批准：136按图4所示，二次接地黄绿导线需可靠接地，与金属外壳螺纹孔固定螺杆紧固。
注：二次接线完成后从断路器正面方向看，导线不得有导体裸露，清洁配线操作的残余物（如线头，扎带，线鼻子等）
按图1所示，将航空插针与导线锡焊牢固，无松动虚焊。
真空断路器二次接线作业指导书
工作流程
操作简图如图2图3所示，所有导线必需压接接线端子，根据导线的线径选取适当规格的线号管，按照二次接线图的设计要求用线号打印机打出线号，线号要求清晰、耐久，不可自行书写，涂改。
按二次接线图要求将线号管套在导线上，线号标记的视读方向以元件接线端子的正视方向为准，自下而上，自左而右。
按图5、图6所示，将线束理成圆形，并固定与壳体，导线之间应平行不得互相缠绕，并根据分路顺序将应分路的线束放在分路方向的内侧。
根据走线方案，导线需要弯曲转换方向时，应用手指进行弯曲，不得用尖嘴钳或其他锋利工具弯曲，以免导线绝缘层受到损伤。
用扎带绑扎或固定线束时，扎带扎紧，余头剪断。
用蛇皮塑料管缠绕时，应缠紧并保持缠绕等距。
图1图2
图3图4图5
图6
图7图8。
盘、柜安装及二次接线安装作业指导书
35kV湾里变扩容改造工程盘、柜安装及二次接线作业指导书批准：审核：编写：桂林漓昇电力建设有限责任公司2009年08月22日一、工程概况1、本期工程新增8000KV A变压器1台及相应配套的35KV间隔1个；新增35KV电压互感器间隔1个；新增35KV站用变间隔1个；新增10KV高压室1座并将10KV配电装置改造为户内式布置方式。
2、执行技术标准盘、柜安装及二次接线安装过程必须参照以下技术标准执行：2．1、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 2．2、《电气装置安装工程电气设备交接试验标准》GB50150-912．3、《电气装置安装工程接地装置施工及验收规范》GB50169-922．4、《中华人民共和国工程建设标准强制性条文》（电力工程部分）2．5、《防止电力生产重大事故的二十五项重点要求》（国家电力公司2000-9-28）二、施工准备1、施工机具及仪器准备（见表2.1）2、施工力量准备（见表2.2）三、安装过程记录控制安装过程中需做好以下记录：1、设备开箱检查记录2、配电屏（箱）安装记录3、现场安全检查评分表4、安全、环保措施确认表四、盘、柜安装及二次接线安装分部工程说明4.1、安装要点：1、接地可靠，密封良好；2、接线排列整齐、正确。
4.2、安装程序（安装流程见下图4.2.1）安装流程图：图4.2.14.2.1、开箱检查：1、包装及密封良好；2、箱检查型号、规格符合设计要求，设备无损伤，外观检查合格，附件、备件、技术文件齐全；3、盘柜及二次回路结线安装工程的建筑工程的施工已完成满足设备安装要求。
4.2.2、盘、柜安装：1、允许偏差应符合下表：基础型钢安装的允许偏差2、基础型钢应有明显可靠接地；3、盘、柜安装在振动场所应采取防震措施，各构件间连接牢固；4、主控盘、保护盘和自动装置盘等不宜与基础型钢焊死；5、垂直度、水平偏差、盘面接缝允许偏差应符合下表的规定；盘、柜安装的允许偏差6、模拟母线应对齐其误差不应超过视差范围并应完整，并符合下表规定；模拟母线的标志颜色7、端子箱安装牢固、防潮、防尘，密封良好；8、盘、柜、台、箱的接地应牢固良好。
二次接线作业指导书
二次接线作业指导书3.2.5 每股线束不能超过30根（1.5mm2导线）3.2.6 每隔120－200mm（转弯部分例外）用适当规格的捆线带捆紧，线束两固定点之间的距离、横向不超过120mm，纵向不超过150mm，线束要扎紧，不允许有晃动现象。
3.2.7 线束在过门时不能与柜、门磨擦，门完全打开时，线束不能承受拉力，活动部位用缠紧，两端用捆线带固定二线架上.3.2.8 如果线束从屏板上穿过，板上的穿线孔或线束本身应加绝缘套。
3.3 线槽走线3.3.1 线槽走线适用于盘内的一般配线。
3.3.2 线槽的规格应根据盘内配线的多少而定。
3.3.3 线槽安装做到横平，竖直，直角处于45度角斜口对称，不充许将线槽触及到各种开关和接触器的活动部位。
3.4 接线3.4.1 按照线路图上线号对应实物，找到相应的接点、如果分不出接那个接点（如常开，党闭，线圈）可用校灯或万用表测出。
3.4.2 剪掉剩余长度的导线。
3.4.3 剥去线头适当长度的绝缘层（即压昆线头时既不压皮又不露铜）。
3.4.4 对于软线要套上接线鼻并压紧，对于硬线二次经要弯圈，弯圈要和紧固螺丝螺纹方向一致，弯圈做法.3.4.5 接头与元件接点相接导线要留有一定的弯弧余量，不允许导线在接点拉紧成直线.3.4.6 接线要将螺丝拧紧，要求接触可靠，不允许有松动现象。
3.4.7 一个接线端子上原则上要只接一根导线，必要时可接二根，不允许在同一端子上接三根。
3.4.8 当接线头无螺钉固定时（如水变压器，二极管，电阻等）应将线绞在一起搪锡，套上绝缘管。
3.4.9 地线拉头螺钉均应将漆层刮干净，保证接地良好。
3.4.10 从一次母丝上引出二次线时，不能将二次导线的接头与M8螺丝及以上的一次母线接点固定在一起，应在一次母线排上加钻M6螺丝或6孔螺互，用M5螺钉紧固引出，最好在母线排适当处用M6螺干固定。
3.5 二次回路电气间隙和爬电距离应符合下表要求：3.6 注意事项3.6.1 严禁将导线走入弧区内（常用元器件的飞弧距离见《元器件安装工艺》。
变电所二次结线安装作业指导书
变电所二次结线安装作业指导书
（1）严格根据已经审核的图纸施工，保证接线正确。
（2）导线与电气元件间采纳螺栓连接、插接、焊到或压接，均应牢靠牢靠。
（3）屏内导线不应有二次接头，芯线无损伤。
（4）电缆芯线、配线两端应套上号头，号头管长20mm，上面用烫号机烫印回路编号。
（5）电缆进入控保屏，宜在低于最底层端子排50mm处剥开电缆皮，做好屏蔽线。
然后在剥开处芯线上缠绕塑料带直至与电缆外径等粗，最终套上热缩管加热封口。
（6）屏内电缆芯线，应排列整齐，垂直引上，每120mm绑扎一根塑料扎带，扎带应绕向全都，备芯垂直引上，至屏顶弯在侧面支架上。
（7）接线时导线铜芯弯曲方向必需与螺丝拧向，全都，弯曲半径不能大于平垫半径。
（8）接线螺丝应平、弹垫齐全，螺丝应拧紧至弹垫被压平。
（9）每个接线端子的每侧接线宜为一根，不得超过两根；对于螺栓连接端子，当接两根导线时，中间应加平垫片。
- 1 -。
二次盘柜安装及二次回路接线作业指导书
二次盘柜安装及二次接线作业指导书一、施工工艺流程图施工准备基础复核开箱检查盘柜安装芯线编号工器具准备技术准备场地布置人员准备端子排接线检查整理质量评定交接验收二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉施工图纸资料经及盘柜及二次接线施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。
（2）人员准备：成立二次安装小组，施工人员必须持有相应工种的操作证。
（3）工器具准备：序号工器具名称规格单位数量1 经纬7 J2 1 台2 1000V兆欧表1000V 1 块3 钢卷尺10米 1 把4 角尺 1 把5 吊线垂 2 只6 电工工具若干套(4)施工现场清理及布置：清理现场土建施工杂物。
2、基础复核用经纬仪、钢尺复测二次盘柜基础槽钢的长度/宽度/标高及相对位置是否符合设计要求,以及检查基础槽钢的直线度和水平度,误差不得超过允许值.基础槽钢质量标准：（1）直线度:每米1 mm,全长5 mm;（2）平度: 每米1 mm,全长5 mm.3、盘柜开箱检查及就位二次盘柜安装前,协同监理、甲方及设备生产厂家对二次盘柜开箱检查，检查其型号规格及屏面布置是否符合设计，有无损坏或脱漆，元件是否完好无损。
根据装箱单核对零件、备件、专用工具及技术文件是否齐全完好，登记并做好妥善保管。
盘柜采用人工搬运，根据安装图的顺序就位。
4、盘柜安装盘柜拼装可从中间向两边展开，也可从一侧向另一侧拼装，在盘柜四角加垫扁铁来找正找平，然后将柜体与基础槽钢点焊或螺栓连接，柜间用螺栓连接，控制屏的小母线安装前应校直，小母线两侧应有标明其代号或名称的标志牌，字迹清晰且不易脱色。
二次盘柜安装质量标准：（1）垂直度：每米1 .5mm；（2）、水平度：成列盘顶部5 mm；（3）、盘面不平度：相邻盘顶部1 mm, 成列盘顶部5 mm；（4）、盘间接缝：小于2 mm；5、芯线编号控制电缆敷设后，即进行对芯，可采用“正反序”法对芯，若线芯上有数字编号，也可利用数字来对芯，然后核实一遍，号头要套牢。

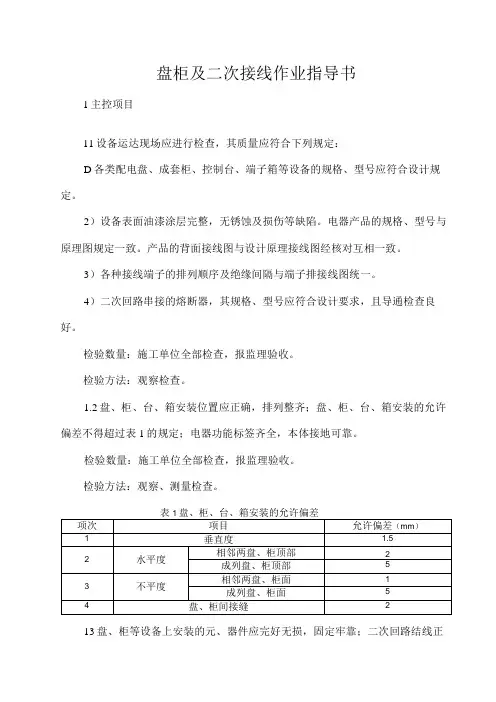

盘柜及二次接线作业指导书(1)
盘柜及二次接线作业指导书1主控项目11设备运达现场应进行检查，其质量应符合下列规定：D各类配电盘、成套柜、控制台、端子箱等设备的规格、型号应符合设计规定。
2）设备表面油漆涂层完整，无锈蚀及损伤等缺陷。
电器产品的规格、型号与原理图规定一致。
产品的背面接线图与设计原理接线图经核对互相一致。
3）各种接线端子的排列顺序及绝缘间隔与端子排接线图统一。
4）二次回路串接的熔断器，其规格、型号应符合设计要求，且导通检查良好。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查。
1.2盘、柜、台、箱安装位置应正确，排列整齐；盘、柜、台、箱安装的允许偏差不得超过表1的规定；电器功能标签齐全，本体接地可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察、测量检查。
13盘、柜等设备上安装的元、器件应完好无损，固定牢靠；二次回路结线正确，连接可靠。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅施工设计图纸和变电所二次回路检测试验报告。
1.4高压成套柜内一次设备的质量检验，应符合本标准中对相应设备规定的检验要求。
检验数量：施工单位全部检查，报监理验收。
检验方法：观察检查及查阅相应设备的安装技术记录和试验报告。
2一般项目2.1各类盘、柜、台、箱与基础或构件间的连接应固定牢固，除地脚螺栓外，所有紧固件为镀锌制品。
检验数量：施工单位全部检查。
检验方法：观察检查。
2.2在现场安装盘、柜上的电器设备和元件应符合设计要求，动作可靠；计量回路的表计应符合现行国家计量标准规定。
检验数量：施工单位全部检查。
检验方法：观察、测量检查及查封计量器具检定报告。
2.3手车式设备，在柜体内推拉应轻便灵活；安全隔板应能随车体的进出而自动开闭，且动作灵活、可靠。
检验数量：施工单位会部检查。
检验方法：操作检查。
2.4对用于静态保护同路及采用计算机技术的自动化系统中的接地线应单独与接地体连接，电缆的屏蔽措施应符合相应设备的有关规定。
二次接线工艺 作业指导书
3、依据标准
GB/T5094.1-2000、GB/T5094.2-2003《工业系统、装置与设备以及工业产品结构原 则与参照代号》
GB7251-2004 《低压成套开关设备和控制设备》 GB4884-1985 《绝缘导线的标记》
郑州赛金电气有限公司总工 2008-05-07 批准
根据图纸设计和各元件接点位置，研究确定线束的走向和路径，但线束不得包围元 件，不得在发热元件规定距离内布线。
线束的层次采用短线至长线由线束内圈至外圈的原则布线。 线束距元器件的距离 10-15mm。 4．7 二次线的安装 每个接点（包括端子排、电器元件）接线宜为一根，最多为两根。每根导线中间不
3
允许有接头。导线不得与断路器、开关、接触器等元器件中的运动机构相碰。在母线上 连接二次线时需在母线上钻孔，用螺钉连接。没线号带线鼻的线头需套热缩管。二次线 束在跨越面板、门等活动部件时，线束两侧应用线夹固定。线束应穿嵌有钢丝的塑料管 或包扎螺旋管。在不过门的固定位置接线，线束不包扎螺旋管，以改善散热条件。线束 采用吸盘固定，要求吸盘粘贴牢固，吸盘间距 20～30cm，吸盘规格 25×25mm。在线束 拐角、仪表接线密集处及元器件表面，不使用吸盘。 4．8 二次线的接线
郑州赛金电气有限公司
热控电缆敷设及二次接线作业指导书
热控电缆敷设及二次接线作业指导书热控电缆是一种具有防火性能的电缆，主要应用于防火、温控等方面。
在敷设及二次接线作业过程中，应严格按照相关规定和要求进行，确保施工质量和作业安全。
下面是热控电缆敷设及二次接线作业指导书：一、敷设前准备工作1. 查看施工图：在施工前应仔细查看施工图纸，了解敷设位置、长度和弯曲要求等。
2. 准备材料和工具：根据工程需要准备好热控电缆、电缆接头、电缆支架、固定焊盘、电动工具、手动工具等。
3. 施工现场清理：防止作业过程中产生的灰尘和杂物影响电缆的使用效果，需将施工现场进行清理处理。
二、敷设过程1. 热控电缆敷设：(1) 按照设计要求和标准，在敷设前需保证电缆的弯曲半径，避免出现过弯、过紧的情况，应尽量采用直线敷设，或者按照 B 型卷绕方式弯曲敷设。
(2) 电缆的敷设应该与其他电缆及管件之间有足够的间隔，同时应注意电缆与其他建筑装修材料的接触，避免电缆被切割或磨损。
(3) 热控电缆的敷设可以采用配重固定的方式，将其悬挂于建筑物的悬挑梁上，或者将其安装在电缆桥架上。
(4) 注意电缆的支架采用不锈钢扣板、橡胶架等材料，支架的高度和间距应根据电缆的直径和长度以及敷设的地形和环境来确定，确保支架的牢固性和稳定性。
2. 热控电缆的二次接线：(1) 根据设计要求，在电缆的末端位置上进行电缆接头焊接，将电缆接头固定在焊盘上。
(2) 电缆的焊接过程必须要在无人进入的区域内进行，焊接操作人员必须戴好防护手套、防护服等防护措施。
(3) 将接头焊接完成后，进行检测，检测电压和电流是否正常，根据检测结果对接头进行调整。
(4) 在接线的末端要加装防护装置，防止重物压碎和机械磨损等情况。
三、安全注意事项1. 作业人员必须懂得使用和维护工具，能够识别和规避危险。
2. 在进行电缆敷设时，必须注意电缆与其他建筑装修材料之间的接触，避免电缆被切割或磨损。
3. 电缆接头的焊接过程必须要在无人进入的区域内进行。
4. 作业人员要时刻保持注意力高度集中，密切关注周围环境动向，确保施工过程中的人员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。
3.1常识................................ 错误!未定义书签。
3.2名词解释............................ 错误!未定义书签。
3.3仪器使用............................ 错误!未定义书签。
4.作业流程............................... 错误!未定义书签。
5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。
2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。
回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。
回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。
以下按直流和交流回路分别叙述标号的规则。
直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。
见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。
例如：断路器跳闸回路用33、133，合闸回路用3、103.3.1.2交流回路标号交流回路的标号除用三位数字外，前面还有相别安母Ａ、Ｂ、Ｃ、Ｎ（中性）、L（零序）等；交流电流回路使用数字范围是400~599，交流电压回路使用数字范围600~799，它们的十位数字表示不同的组，个位数字表示不同的回路。
回路使用的标号组尽量与互感器文字符号的“数字序号”相对应。
例如：3IH电流互感器 A相回路标号应为A431~439,2YH 电压互感器回路标号为A621~A629。
见下表回路分组及数字标号：直流回路数字标号组3.2二次回路配线3.2.1 二次回路绝缘导线和电缆的一般要求3.2.2测量、控制、保护回路除断路器电磁合闸线圈外，应采用铜芯的控制电缆和绝缘导线。
在其他情况下，当所有室内设备，仪表和端子上装有专用于连接铝芯的接头时，可采用铝芯的电缆和绝缘导线。
3.2.3按机械强度要求，采用的电缆芯或绝缘导线最小截面为：连接于强电端子的铜线不应小于1.5mm2；铝线不应小于2.5mm2；连接于弱电端子的，运动装置使用的铜芯电缆直径不应小于0.5mm。
绝缘导线和电缆芯截面的选择还应符合下列要求：1）电流回路电流测量回路保证表计工作在规定的准确度范围内；保护回路应保证电流互感器工作在10%误差范围内。
2）电压回路由电压互感器到计费用电表的电压损失不应超过0.5%额定电压；在正常负荷下，电压互感器在测量仪表的电压损失不应超过电压的1%~3%；当全部保护装置和仪表工作（即电压互感器负荷最大）时，电压互感器到保护和自动装置屏的电压损失不应超过额定电压的3%。
3）控制回路在正常最大负荷时，控制母线至各设备的电压损失，不应超过额定电压的10%。
4）在绝缘导线和电缆可能受到油浸蚀的地方，应采用耐油绝缘导线和电缆。
3.3名词解释3.3.1 二次回路（secondary circuit）测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
3.3.2按电源性质分3.3.2.1交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
3.3.2.2交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
3.3.2.4直流回路使用所变输出经变压、整流后的直流电源。
3.3.2.5蓄电池适用于大、中型变、配电所，投资成本高，占地面积大。
3.3.3.按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
3.3.3.1操动回路包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
3.3.3.2信号回路包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
4 作业流程1) 作业（工序）流程图2）角色分工表5.作业准备5.1人员准备在二次接线工作中应由至少3人组成合作小组，组长应为调试主管工程师或其它技能纯熟者，组员可以安排接线工或电工。
5.2设备准备5.3安全准备严禁用手腿托住电缆进行开剥。
电缆下方应垫木板，手不应在刀子前方应在刀子后方5.3.1接线位置及周围的孔洞应先堵塞，防止踏空摔伤。
5.3.2 开剥电缆时，注意防止刀锯伤手，且不得损伤电缆绝缘和芯线。
5.3.3在盘内工作时要精力集中，防止盘架和设备碰头及挂伤脸部。
5.3.4电缆皮和电缆填充物分别堆放。
5.3.5危险点分析及相应控制措施。
5.4危险点辨识6.作业方法6.1 整理《二次接线表》接线组长根据《电气二次接线表》制作接线用表并注明工程及装置名称，组织接线人员，安排好工作进度。
6.2 打线号管接线人在拿到《电气二次接线表》后应根据表中内容进行打号。
打号应按一根多芯电缆为一个单位。
线管号的规格应和芯线的规格相配，线管号裁切长度一致,，字体大小一致，线号的内容应包括回路编号和电缆编号。
具体参考格式如下：GRII（电缆号）P109（原理号）TX2：3（端子号）6.3 准备工器具主要工器具、材料有：斜口钳、尖嘴钳、钢丝钳、剥线钳、螺丝刀、扳手、电缆勾刀、电烙铁、万用表、500V摇表、试灯、对讲机或电话、号头机、号头管、绑线、扎带、塑料带、粘胶带、电缆牌。
6.4 安全及技术交底组长对组员进行安全和技术交底，对危害人身设备安全的危险点进行分析讲解。
同时设立安全警示牌、悬挂安全警界线，根据现场条件构筑现场安健环设施。
特别注意对接线员宣讲5.4节中的危险点及危害。
6.5 剥电缆外层并捆扎剥电缆时应戴手套以防划伤，剥线时必须避免划坏二次线绝缘。
电缆的绑扎要求牢固，在接线后不应使端子排受机械应力。
在引入二次设备的过程中应进行相应绑扎，在进入二次设备时应在最底部的支架上进行绑扎，然后根据电缆头的制作高度决定是否进行再次绑扎。
电缆的绑扎采用扎带，绑扎高度一致，方向一致。
在剥除电缆外层护套时，屏蔽层应留有一定的长度，以使与屏蔽接地线进行连接。
6.6 挂设电缆号牌在电缆接线时应按照电缆的接线顺序再次进行固定，然后挂设电缆牌。
电缆牌采用专用的打印机进行打印，电缆牌打印排版合理，标识齐全，打印清晰。
电缆牌的型号、打印的样式、挂设的方式应根据实际情况和策划的要求进行电缆牌的固定可以采取前后交叠或并排，上下高低错位等方式进行挂设，但要求高低一致，间距一致，保证电缆牌挂设整齐，牢固。
电缆牌的绑扎可以采用扎带，尼龙线，细PVC铜芯线等材料。
6.7 套线号管将每根电缆的芯线单独分开，将每根芯线拉直。
两名组员从电缆的两端通过对讲机勾通和万用表核对后对芯线套上线号管。
线帽管长度要一致、字体大小一致，线帽的内容包括回路编号和端子号，易于辨认。
6.8 二次接线、二次线排布芯线两端标识必须核对正确。
盘、柜内的电缆芯线，应垂直或水平有规律地配置、不得任意歪斜、交叉连接。
电缆的芯线接入端子排应按照自下而上的原则，当芯线引至接端子的对应位置时，将芯线向端子排侧折弯90度，以保证芯线的水平。
对于在线槽外固定接线的芯线，在靠近端子排附近宜向外折成S弯，在端子排接入剪断的芯线、接入端子的间距较大、不在同一平面时宜折成S弯；S弯要求弧度自然，大小一致。
用剥线钳剥除芯线护套，长度和接入端子排所需要的长度一致，不宜过长，剥线钳的规格要和芯线截面一致，不得损伤芯线。
对于螺栓式端子，需将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯圈的大小和螺栓的大小相符，不宜过大，否则会导致螺栓的平垫不能压住弯圈的芯线。
对于插入式接线端子，可直接将剥除护套的芯线插入端子，并紧固螺栓。
对于多股芯的芯线，应采用线鼻子进行压接方可接入端子，采用的线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格一致。
不得剪除芯线的铜丝，接线孔不得比螺栓规格大。
多股芯剥除外层护套时，其长度要和线鼻子相符，不宜将芯线露出。
每个接线端子不得超过两根接线，不同截面芯线不容许接在同一个接线端子上。
弯圈或接入端子前需套上对应的线帽管，线帽管的规格应和芯线的规格一致。
电缆的备用芯应留有适当的余量，可以剪成统一长度，每根电缆单独垂直布置，也可以将备用芯线按照每一根同时弯圈布置，可以单层或多层布置。
6.9 根据《接线表》检查核对每块屏、端子箱接线完毕，对照《接线表》检查接线是否正确，使用兆欧表检查二次回路绝缘电阻是否符合规范，每一个二次回路绝缘电阻不小于1MΩ，小母线绝缘电阻不小于10MΩ。
6.10 对屏蔽层接地电缆的屏蔽线宜在电缆背面成束引出，编织在一起引至接地排，单束的电缆屏蔽线根数不宜过多，引至接地排时应排列自然美观。
屏蔽线接至接地排时，可以采用单根压接或多根压接的方式，但多根压接时根数不宜过多，并对线鼻子的根部进行热缩处理，以确保工艺。
屏蔽线接至接地排的接线方式一致，弧度一致6.11 收拾工具，清扫现场接完线后，应全面清扫干净线头杂物，屏柜及端子箱下部电缆孔洞均应该用耐火材料严密封堵。
7.质量控制与检验标准7.1 二次回路结线要求二次回路结线应符合下列要求：7.1.1按图施工，接线正确。
7.1.2导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。
