电气接线作业指导书

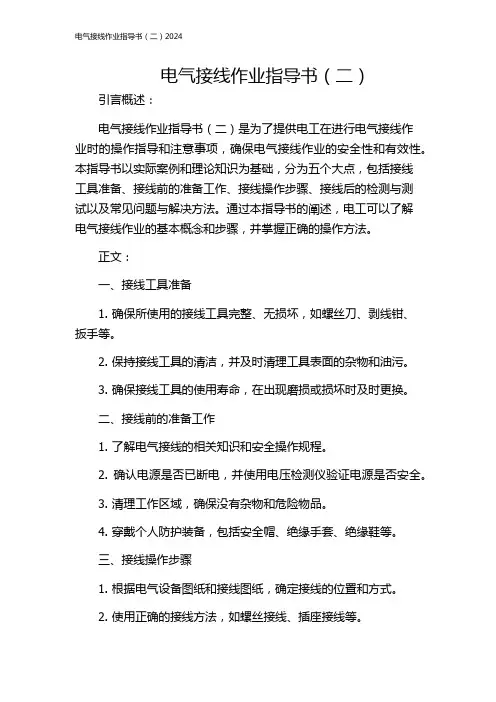

电气接线作业指导书(二)2024
电气接线作业指导书（二）引言概述：电气接线作业指导书（二）是为了提供电工在进行电气接线作业时的操作指导和注意事项，确保电气接线作业的安全性和有效性。
本指导书以实际案例和理论知识为基础，分为五个大点，包括接线工具准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。
通过本指导书的阐述，电工可以了解电气接线作业的基本概念和步骤，并掌握正确的操作方法。
正文：一、接线工具准备1. 确保所使用的接线工具完整、无损坏，如螺丝刀、剥线钳、扳手等。
2. 保持接线工具的清洁，并及时清理工具表面的杂物和油污。
3. 确保接线工具的使用寿命，在出现磨损或损坏时及时更换。
二、接线前的准备工作1. 了解电气接线的相关知识和安全操作规程。
2. 确认电源是否已断电，并使用电压检测仪验证电源是否安全。
3. 清理工作区域，确保没有杂物和危险物品。
4. 穿戴个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
三、接线操作步骤1. 根据电气设备图纸和接线图纸，确定接线的位置和方式。
2. 使用正确的接线方法，如螺丝接线、插座接线等。
3. 确保接线端子与导线紧固可靠，并进行必要的标识和固定。
4. 在接线过程中，严禁使用不合适的工具或方法，如使用手指直接触碰导线。
四、接线后的检测与测试1. 在接线完成后，进行可视检查，确保接线端子无松动、接线标识无误等。
2. 使用万用表或其他测试设备对电路进行测试，验证接线的正确性和稳定性。
3. 如果接线出现问题，及时排除故障，并重新进行检测和测试。
五、常见问题与解决方法1. 接线松动：检查并重新紧固接线端子。
2. 接线错误：参照接线图纸和设备说明书进行正确接线。
3. 接线标识混乱：更换清晰明确的接线标识，并重新进行标识。
4. 接线故障：使用测试设备进行故障排查，并采取相应的解决方法。
总结：电气接线作业是一项复杂且重要的任务，正确的接线操作能够确保电路安全运行。
本指导书详细介绍了接线工具的准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。

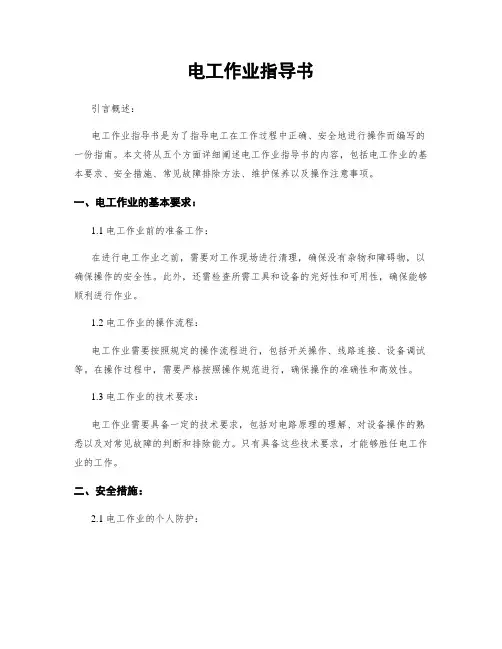

电工作业指导书
电工作业指导书引言概述：电工作业指导书是为了指导电工在工作过程中正确、安全地进行操作而编写的一份指南。
本文将从五个方面详细阐述电工作业指导书的内容，包括电工作业的基本要求、安全措施、常见故障排除方法、维护保养以及操作注意事项。
一、电工作业的基本要求：1.1 电工作业前的准备工作：在进行电工作业之前，需要对工作现场进行清理，确保没有杂物和障碍物，以确保操作的安全性。
此外，还需检查所需工具和设备的完好性和可用性，确保能够顺利进行作业。
1.2 电工作业的操作流程：电工作业需要按照规定的操作流程进行，包括开关操作、线路连接、设备调试等。
在操作过程中，需要严格按照操作规范进行，确保操作的准确性和高效性。
1.3 电工作业的技术要求：电工作业需要具备一定的技术要求，包括对电路原理的理解、对设备操作的熟悉以及对常见故障的判断和排除能力。
只有具备这些技术要求，才能够胜任电工作业的工作。
二、安全措施：2.1 电工作业的个人防护：在进行电工作业时，需要做好个人防护措施，包括佩戴绝缘手套、绝缘鞋、护目镜等，以防止电击和其他伤害的发生。
同时，还需要注意工作服的选择，确保符合安全标准。
2.2 电工作业的现场安全：在电工作业现场，需要设置明显的警示标识，以提醒他人注意电工作业的进行。
此外，还需保持工作现场的整洁，防止杂物堆放和火源存在，确保作业环境的安全。
2.3 电工作业的电气安全：在进行电工作业时，需要注意电气安全，包括正确使用绝缘工具、合理布置电缆线路、确保设备接地等。
同时，还需定期检查电气设备的绝缘性能，以确保电气安全。
三、常见故障排除方法：3.1 电路故障排查：在电工作业中，常常会遇到电路故障，如短路、断路等。
对于这些故障，需要进行系统的排查和判断，找出故障点，并采取相应的修复措施。
3.2 设备故障排查：电工作业中，设备故障也是常见的问题。
对于设备故障，需要通过观察、检测和测试等方法，找出故障原因，并进行相应的修复和更换。

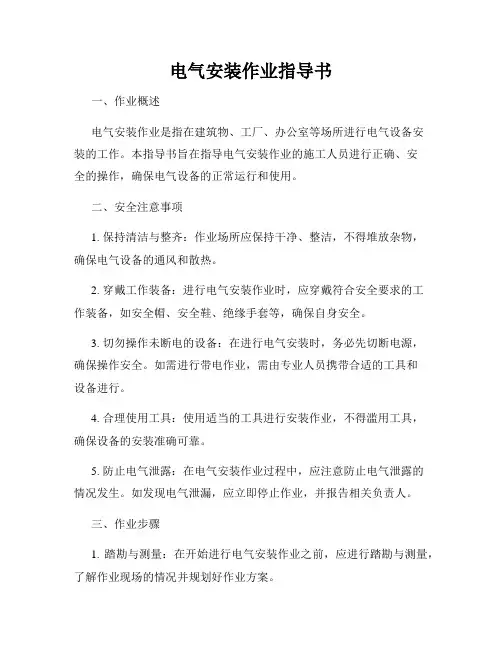

电气安装作业指导书
电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。
本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作，确保电气设备的正常运行和使用。
二、安全注意事项1. 保持清洁与整齐：作业场所应保持干净、整洁，不得堆放杂物，确保电气设备的通风和散热。
2. 穿戴工作装备：进行电气安装作业时，应穿戴符合安全要求的工作装备，如安全帽、安全鞋、绝缘手套等，确保自身安全。
3. 切勿操作未断电的设备：在进行电气安装时，务必先切断电源，确保操作安全。
如需进行带电作业，需由专业人员携带合适的工具和设备进行。
4. 合理使用工具：使用适当的工具进行安装作业，不得滥用工具，确保设备的安装准确可靠。
5. 防止电气泄露：在电气安装作业过程中，应注意防止电气泄露的情况发生。
如发现电气泄漏，应立即停止作业，并报告相关负责人。
三、作业步骤1. 踏勘与测量：在开始进行电气安装作业之前，应进行踏勘与测量，了解作业现场的情况并规划好作业方案。
2. 安全装置的设置：首先需要设置好相应的安全装置，如漏电保护器、短路保护器等，确保设备的安全运行。
3. 预先安装管线：根据设计图纸，预先进行管线的安装。
使用合适的电气管道和线槽，并进行固定，确保线路布置合理。
4. 安装电气设备：根据设计要求，逐一安装各种电气设备，包括开关、插座、灯具等。
在安装过程中，需要注意电气设备的固定、接线的正确性。
5. 连接电缆和线路：将导线和电缆连接到相应的电器设备上，并进行牢固的固定。
在连接过程中，应遵循正确的接线规范，确保电气设备的正常工作。
6. 验收与检测：在安装完成后，进行电气安全验收和设备检测，确保设备的安全性和可靠性。
如有问题，及时进行修复和调整。
四、维护与保养1. 定期巡视与检查：对已安装的电气设备进行定期巡视与检查，发现问题及时处理，确保设备的正常运行。
2. 清洁与维护：定期清洁电气设备，保持设备的良好状态，并进行必要的维护工作，如更换老化的零部件等。

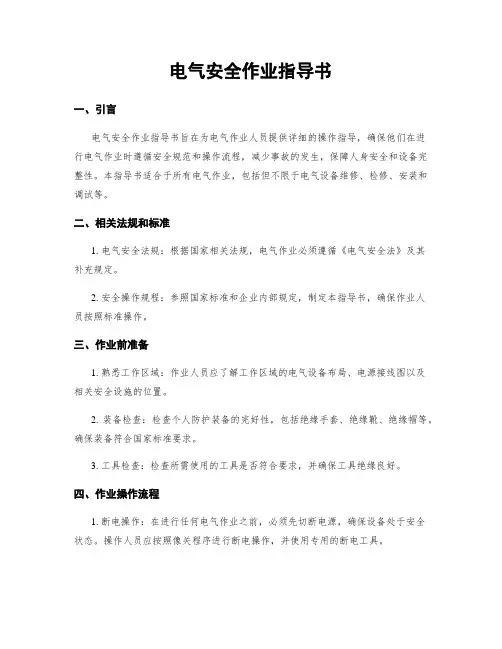

电气安全作业指导书
电气安全作业指导书一、引言电气安全作业指导书旨在为电气作业人员提供详细的操作指导，确保他们在进行电气作业时遵循安全规范和操作流程，减少事故的发生，保障人身安全和设备完整性。
本指导书适合于所有电气作业，包括但不限于电气设备维修、检修、安装和调试等。
二、相关法规和标准1. 电气安全法规：根据国家相关法规，电气作业必须遵循《电气安全法》及其补充规定。
2. 安全操作规程：参照国家标准和企业内部规定，制定本指导书，确保作业人员按照标准操作。
三、作业前准备1. 熟悉工作区域：作业人员应了解工作区域的电气设备布局、电源接线图以及相关安全设施的位置。
2. 装备检查：检查个人防护装备的完好性，包括绝缘手套、绝缘靴、绝缘帽等。
确保装备符合国家标准要求。
3. 工具检查：检查所需使用的工具是否符合要求，并确保工具绝缘良好。
四、作业操作流程1. 断电操作：在进行任何电气作业之前，必须先切断电源，确保设备处于安全状态。
操作人员应按照像关程序进行断电操作，并使用专用的断电工具。
2. 接地操作：对于需要接地的设备，操作人员应按照规定的程序进行接地操作，确保设备与地之间的电位差小于安全值。
3. 个人防护：在进行电气作业时，操作人员应穿戴符合要求的个人防护装备，如绝缘手套、绝缘靴等，以保护自身安全。
4. 作业步骤：根据具体作业要求，按照标准作业步骤进行操作。
操作人员应熟悉设备的工作原理和操作要点，并遵循相关安全规范。
5. 设备测试：在作业完成后，必须进行设备的测试和检查，确保设备正常工作并符合安全要求。
6. 清理工作：作业结束后，操作人员应清理工作现场，将工具和设备归位，并确保没有留下任何安全隐患。
五、事故应急处理1. 电气事故预防：操作人员应严格按照操作规程进行作业，避免因操作不当导致电气事故的发生。
2. 事故报告：如发生电气事故，操作人员应即将向上级主管报告，并按照事故报告流程进行处理。
3. 急救措施：操作人员应接受基本的急救培训，了解常见电气事故的急救措施，并在事故发生时及时采取相应的急救措施。

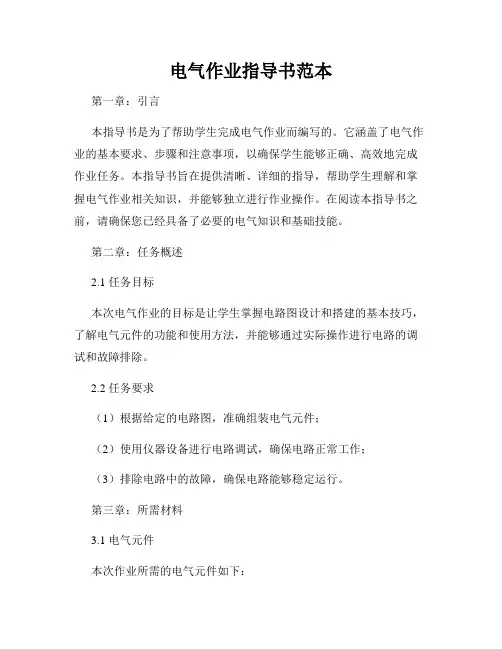

电气作业指导书范本
电气作业指导书范本第一章：引言本指导书是为了帮助学生完成电气作业而编写的。
它涵盖了电气作业的基本要求、步骤和注意事项，以确保学生能够正确、高效地完成作业任务。
本指导书旨在提供清晰、详细的指导，帮助学生理解和掌握电气作业相关知识，并能够独立进行作业操作。
在阅读本指导书之前，请确保您已经具备了必要的电气知识和基础技能。
第二章：任务概述2.1 任务目标本次电气作业的目标是让学生掌握电路图设计和搭建的基本技巧，了解电气元件的功能和使用方法，并能够通过实际操作进行电路的调试和故障排除。
2.2 任务要求（1）根据给定的电路图，准确组装电气元件；（2）使用仪器设备进行电路调试，确保电路正常工作；（3）排除电路中的故障，确保电路能够稳定运行。
第三章：所需材料3.1 电气元件本次作业所需的电气元件如下：- 电阻器- 电容器- 电感器- 变压器- 开关- 电源- 灯泡等3.2 工具设备本次作业所需的工具设备如下：- 钳子- 鉗子- 万用表- 示波器- 电路板- 接线端子等第四章：作业步骤4.1 准备工作在开始实际操作之前，需要进行一些准备工作：（1）仔细阅读电路图，理解电路结构和连接方式；（2）检查所需元件和工具设备是否齐全；（3）确保实验台面整洁，仪器设备正常。
4.2 电路搭建按照以下步骤进行电路搭建：（1）根据电路图，选择适当的电路板进行搭建；（2）将电气元件正确连接到电路板上，注意极性和连接方式。
4.3 电路调试进行以下操作以确保电路正常工作：（1）连接电源，确保电路电源部分正常工作；（2）使用万用表检测电路各节点的电压和电流数值，与理论值进行比较；（3）使用示波器观察电路波形，检查是否存在异常情况。
4.4 故障排除如果发现电路有故障或异常情况，需要进行故障排除：（1）逐个检查电路元件的连接是否正确；（2）通过更换元件或调整参数等方法，逐步找出故障原因。
第五章：注意事项5.1 安全问题在进行电气作业时，务必注意以下安全事项：（1）确保实验室环境安全，避免火灾和电击等危险；（2）正确使用工具设备，避免意外伤害；（3）在进行高电压实验时，佩戴绝缘手套、眼镜等防护用具。

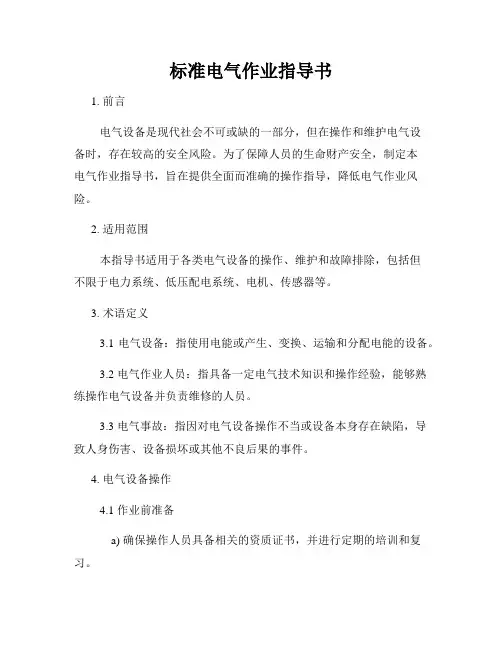

标准电气作业指导书
标准电气作业指导书1. 前言电气设备是现代社会不可或缺的一部分，但在操作和维护电气设备时，存在较高的安全风险。
为了保障人员的生命财产安全，制定本电气作业指导书，旨在提供全面而准确的操作指导，降低电气作业风险。
2. 适用范围本指导书适用于各类电气设备的操作、维护和故障排除，包括但不限于电力系统、低压配电系统、电机、传感器等。
3. 术语定义3.1 电气设备：指使用电能或产生、变换、运输和分配电能的设备。
3.2 电气作业人员：指具备一定电气技术知识和操作经验，能够熟练操作电气设备并负责维修的人员。
3.3 电气事故：指因对电气设备操作不当或设备本身存在缺陷，导致人身伤害、设备损坏或其他不良后果的事件。
4. 电气设备操作4.1 作业前准备a) 确保操作人员具备相关的资质证书，并进行定期的培训和复习。
b) 检查所需工具和设备的完好性，确保其符合操作要求。
c) 了解电气设备的技术参数和操作注意事项。
4.2 操作步骤a) 先检查电气设备的电源是否已经切断，并采取必要的安全措施，如拔掉电源插头或关闭开关。
b) 跟随设备说明书或相关标识，按照正确的操作步骤进行操作。
禁止擅自更改设备的工作模式或操作参数。
c) 操作过程中，应集中注意力，防止分心造成操作错误或事故发生。
4.3 操作注意事项a) 对于高压设备的操作，应遵循特殊的安全规范和程序，如穿戴绝缘手套、穿戴防护服、使用绝缘工具等。
b) 不得将电气设备操作许可证件借给他人，并保持证件的有效性。
c) 严禁在电气设备附近吸烟、使用明火或靠近易燃物。
d) 操作结束后，应及时清理现场并妥善存放工具和设备。
5. 电气设备维护5.1 维护目的电气设备的维护是为了保证其正常运行、延长使用寿命以及预防和排除潜在的故障。
5.2 维护内容a) 定期检查电气设备的外观和连接，确保无松动、脱落或损坏现象。
b) 清理设备表面的灰尘和污垢，定期检查设备内部的清洁程度。
c) 定期检查电气设备的电源线路，确保线路连接良好，不存在漏电、短路等问题。
电气接线作业指导书
电气安装作业指导书目录1总体要求： (3)作业基本要求： (3)2元件安装具体要求 (3)导线： (3)端子： (3)按钮铭牌及警示标志： (3)线号： (3)端子排： (4)扎带（固定夹）： (4)线槽： (4)套管： (4)空开： (4)3自检通电要求： (4)空开： (4)插排： (4)开关电源： (5)端子排： (5)电路板： (5)4示范性工艺照片： (5)盘柜内电缆头排列：盘柜内电缆头排列建议采用等宽排列布置。
(5)盘柜内电缆接线 (6)机柜的电缆接线 (7)附录A (9)（资料性附录） (9)表电缆接线中容易出现的主要质量问题 (9)1总体要求：1.1作业基本要求：组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符检查元器件外观有无损坏同一型号产品应保证组装一致性2元件安装具体要求辅助元件安装要求：（线、端子、按钮铭牌及警示标志、端子排、线号、输入输出铭牌、线槽、螺钉、扎带、套管）2.1导线：按图面要求选择合适的线型（线径、屏蔽、品牌等）；颜色（依图面要求进行，如无要求则按常规要求进行）；导线进金属孔洞或与锐边金属相连时，应采用护套或套管；导线中间不允许出现断线短接点；2.2端子：按线径和要求选择并用压线钳压实，固定可靠；一线一端子；2.3按钮铭牌及警示标志：固定可靠，保证横平竖直，可借助直尺进行确认，字体平正；2.4线号：线号按图纸要求穿线号；遵循从上到下、从左到右、表面干净、字迹清楚、字体朝上；一线一线号；每束线束上套上与接线图一致的线号；备用线未接入端子的不穿线号，接入端子部分的线号与端子号标注一致；2.5端子排：按图纸标注要求摆放端子,数量,型号与图纸标注一致。
每一安装单位的端子排的端子都要有标号，字迹必须端正清楚。
端子排必须写上端子排序号；图纸有要求的按图纸标记，图纸无要求的必须每隔5档用记号笔涂上记号，以便查对。
端子排接线点原则上接线螺钉只允许接一根导线，连接端子要用连接片，不接导线的螺钉也必须拧紧。
电气安装作业指导书
篇一：电气安装作业指导书一。
、适用范围:本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程。
二、编制依据：1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。
3、《建筑电气工程施工质量验收规范》gb50303-2002。
4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。
gb50169-20066、《电气装置安装工程电缆线路施工及验收规范》。
gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。
gb50171-20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。
9、《电气装置安装工程电气设备交接试验标准》。
gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。
11、我公司现行管理手册，程序文件及支持性文件。
12、《淄博泰维6万吨/年润滑油项目施工组织设计》。
三、作业人员的资格及技能本安装工程设电气技术员一名，负责技术方面的指导、监督以及协调;安全员一名，负责施工方面的安全监督；调试技术员一名，电气安装人员数名及其他人员分别负责吊装，焊接，测量等工作,各岗位持证上岗，负责各方面的工作。
见下表劳动力计划:四、施工机主要施工机具一览表：五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平”的要求。
2、框架楼板施工完毕，不得渗漏；预留孔符合设计要求，预埋件要牢固。
3、施工图纸完善.4、业主联系设计院进行三方图纸会审，对发现的问题进行解释。
5、材料、设备已到货，并经开箱检验，验收合格.6、相应施工人员已经过技术交底.7、施工人员已经过相应技术培训。
六、施工工艺方法及技术参数(一)电缆管安装施工工艺：熟悉图纸-核对管径与电缆是否匹配—管线定位—弯头预制—支架安装-穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点：1、电缆管预埋应配合土建，做到预埋及时,位置正确，走向合理，特别应注意避免和工艺管道及工业水沟直接交叉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1总体要求：
1.1作业基本要求：
2元件安装具体要求
2.1导线：
2.2端子：
2.3按钮铭牌及警示标志：3
2.4线号：
2.5端子排：
2.6扎带（固定夹）：
2.7线槽：
2.8套管：
2.9空开：
3自检通电要求：
3.1空开：
3.2插排：
3.3开关电源：
3.4端子排：
3.5电路板：
4示范性工艺照片：
4.1盘柜内电缆头排列：盘柜内电缆头排列建议采用等宽排列布置。
4.2盘柜内电缆接线
4.3 1.3机柜的电缆接线
附录A
（资料性附录）
表A.1 电缆接线中容易出现的主要质量问题
1总体要求：
1.1作业基本要求：
组装前首先看明图纸及技术要求
检查产品型号、元器件型号、规格、数量等与图纸是否相符
检查元器件外观有无损坏
同一型号产品应保证组装一致性
2元件安装具体要求
辅助元件安装要求：（线、端子、按钮铭牌及警示标志、端子排、线号、输入输出铭牌、线槽、螺钉、扎带、套管）
2.1导线：
按图面要求选择合适的线型（线径、屏蔽、品牌等）；
颜色（依图面要求进行，如无要求则按常规要求进行）；
导线进金属孔洞或与锐边金属相连时，应采用护套或套管；
导线中间不允许出现断线短接点；
2.2端子：
按线径和要求选择并用压线钳压实，固定可靠；一线一端子；
2.3按钮铭牌及警示标志：
固定可靠，保证横平竖直，可借助直尺进行确认，字体平正；
2.4线号：
线号按图纸要求穿线号；遵循从上到下、从左到右、表面干净、字迹清楚、字体朝上；一线一线号；
每束线束上套上与接线图一致的线号；
备用线未接入端子的不穿线号，接入端子部分的线号与端子号标注一致；
2.5端子排：
按图纸标注要求摆放端子,数量,型号与图纸标注一致。
每一安装单位的端子排的端子都要有标号，字迹必须端正清楚。
端子排必须写上端子排序号；图纸有要求的按图纸标记，图纸无要求的必须每隔5档用记号笔涂上记号，以便查对。
端子排接线点原则上接线螺钉只允许接一根导线，连接端子要用连接片，不接导线的螺钉也必须拧紧。
2.6扎带（固定夹）：
要松紧合适，不留尾巴。
有工艺要求的按工艺要求捆扎，无要求的间隔距离
100-200mm；
2.7线槽：
安装要横平竖直，不留锐边毛刺。
进线孔要有橡胶保护条；
2.8套管：
按图面要求穿软管并加装管接头，导线不允许裸露，软管线路用卡子固定；
2.9空开：
与接线图纸要求的型号一致；
3自检通电要求：
各部分台子接线完成后要进行通电测试：（空开、插排、开关电源、端子排、电路板）。
3.1空开：
通入电源后，空开能推上工作位置无跳闸，漏电情况。
并观察下路用电设备的上电指示灯是否正常指示；
3.2插排：
空开正常工作后，插排电源指示灯能正常显示，并用万用表测量插排各孔位保证电压显示正常。
3.3开关电源：
正常送电后开关电源指示灯能正常显示，并用万用表测试确认进线电源符合开关电源用电要求；
3.4端子排：
端子排所有接入24V,220V,110V,12V部分的端子，要用万用表测试(测试覆盖率80%)，保证电压与端子所接电压一致；
3.5电路板：
通电后电路板的电源指示显示正常；
4示范性工艺照片：
4.1 盘柜内电缆头排列：盘柜内电缆头排列建议采用等宽排列布置。
4.2 盘柜内电缆接线
线束裕量留在线槽内 采用弯弧圈接线
4.3 1.3机柜的电缆接线
件柜接线 端子排垂直布置 DCS 卡件柜接线 卡件柜接线
电缆头等宽错层布置，号牌分层挂置虽便于电缆查找，但要求盘柜空间较大。
电缆头等宽叠层布置，同列电缆的号牌汇总，悬挂
在最前行的电缆上，适应较小空间布置。
电缆号牌采用上下绑扎固定整齐，查找方便
机柜接线
电缆接线
附录A
（资料性附录）
常见质量通病汇总
表A.1 电缆接线中容易出现的主要质量问题。
