接线端子测试作业指导书
电气接线作业指导书(二)2024
电气接线作业指导书（二）引言概述：电气接线作业指导书（二）是为了提供电工在进行电气接线作业时的操作指导和注意事项，确保电气接线作业的安全性和有效性。
本指导书以实际案例和理论知识为基础，分为五个大点，包括接线工具准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。
通过本指导书的阐述，电工可以了解电气接线作业的基本概念和步骤，并掌握正确的操作方法。
正文：一、接线工具准备1. 确保所使用的接线工具完整、无损坏，如螺丝刀、剥线钳、扳手等。
2. 保持接线工具的清洁，并及时清理工具表面的杂物和油污。
3. 确保接线工具的使用寿命，在出现磨损或损坏时及时更换。
二、接线前的准备工作1. 了解电气接线的相关知识和安全操作规程。
2. 确认电源是否已断电，并使用电压检测仪验证电源是否安全。
3. 清理工作区域，确保没有杂物和危险物品。
4. 穿戴个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
三、接线操作步骤1. 根据电气设备图纸和接线图纸，确定接线的位置和方式。
2. 使用正确的接线方法，如螺丝接线、插座接线等。
3. 确保接线端子与导线紧固可靠，并进行必要的标识和固定。
4. 在接线过程中，严禁使用不合适的工具或方法，如使用手指直接触碰导线。
四、接线后的检测与测试1. 在接线完成后，进行可视检查，确保接线端子无松动、接线标识无误等。
2. 使用万用表或其他测试设备对电路进行测试，验证接线的正确性和稳定性。
3. 如果接线出现问题，及时排除故障，并重新进行检测和测试。
五、常见问题与解决方法1. 接线松动：检查并重新紧固接线端子。
2. 接线错误：参照接线图纸和设备说明书进行正确接线。
3. 接线标识混乱：更换清晰明确的接线标识，并重新进行标识。
4. 接线故障：使用测试设备进行故障排查，并采取相应的解决方法。
总结：电气接线作业是一项复杂且重要的任务，正确的接线操作能够确保电路安全运行。
本指导书详细介绍了接线工具的准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。
端子压接作业指导书
实施日期版本号标 记处 数签 名日 期a压线钳压线钳剥线钳断线钳斜口钳尖嘴钳螺丝刀剪刀标 记处 数XXX公司集便器端子压接作业指导书文件编号：/准备工作项目内 容适用范围接线端子工序类别特殊工序1、GC-039-2011 《铁道客车端子压接工艺规程》2、(25T)GC-181-2011《菲尼克斯回拉式弹簧端子压接装配工艺规程》规范性引用文件人员资质需培训考试培训合格后上岗1、要求按检修区域施工。
2、温度范围：-50℃～50℃；相对湿度小于90%RH。
编 制审 核修改文件号集便器端子压接作业指导书文件编号：/准备工作项目内 容会 签批 准热风枪电烙铁辅助材料 1.热缩管工具、材料1.压线钳2.剥线钳3.断线钳4.斜口钳5.尖嘴钳6.螺丝刀7.热风枪8.剪刀9.电烙铁版本号a 共10页修改文件号签 名日 期第2页共10页第1页设备、工装操作人员应身着工作服、工作帽、防护鞋。
劳保穿戴环境要求无万用表量具、样板项点标 记处 数项点标 记处 数作业内容作业标准/照片5、螺接冷压端子压接5.4、端子压接过程中不许间断做其他无关事情，端子放入压接钳内，压接点应平放位接线筒的正中位，不许偏移，在压膜压力作用下压接端子沿导线线芯四周产生机械压缩变形，压模重新张开，取出端子，在任何情况下，压接操作应一步到位，不得在相同压痕处重复压接操作。
5.5、端子压接后压痕应沿周向均布，端子不应有弯曲、扭曲，端子的变形只允许由压接工具压模形成，导线线芯应全部被压线筒增齐包裹，不得外漏、断股，在导线绝缘层末端与压线筒口之间，导线线芯裸露的部分不应松股成鸟笼状向外突弯，导线绝缘层不得进入压线筒，压接后的压线筒不得有裂纹、裂口或者飞边现象。
版本号a 6.1、6平方毫米及以下电缆的接线座采用带预紧压力的笼式弹簧式接线端子，出现导线（或插针）无法插入笼式端子时，可选用笼式弹簧端子的型号比线径大一号，导线压入笼式端子前加装冷压端子压接。
共10页修改文件号签 名日 期第7页集便器端子压接作业指导书文件编号：/集便器端子压接作业指导书作业内容作业标准/照片6.2、压接与笼式端子相匹配的管状端子，再用插针伸入方孔内，沿接线孔内侧壁插入并撬动使弹簧打开，然后顺势将螺丝刀插到底，弹簧则完全打开，将导线的绝缘层伸入端子圆孔内2毫米至3毫米，拔出螺丝刀，即线接好。
接线端子检验作业指导书
接线端子检验作业指导书一、指导思想接线端子是电气设备中的重要组成部分，其质量直接影响到设备的安全运行。
因此，进行接线端子的检验工作十分重要。
本指导书旨在规范接线端子的检验工作，确保设备的正常运行和使用安全。
二、检验范围本指导书适用于各类电气设备中的接线端子的检验工作。
三、检验流程1.准备工作检查并确保检验仪器仪表的准确性和可靠性，如万用表、钳形表等。
2.环境检查检查接线端子所在环境的温湿度等情况，确保符合设备的使用要求。
3.外观检查对接线端子的外观进行检查，包括外观是否完好、无腐蚀、无松动、无散糟等。
4.电气性能检查（1）检查接线端子的接触电阻。
使用万用表或钳形表测量接线端子的接触电阻，确保其在规定范围内。
（2）检查接线端子的绝缘电阻。
使用万用表或绝缘电阻测试仪测量接线端子的绝缘电阻，确保其在规定范围内。
（3）检查接线端子的插拔次数。
通过模拟使用情况，检查接线端子的插拔次数，确保其耐久性能符合要求。
5.物理性能检查（1）检查接线端子的固定方式。
检查接线端子的固定方式是否符合要求，如螺丝、卡槽等。
（2）检查接线端子的接线方式。
检查接线端子的接线方式是否正确，如是否紧固、接线是否工整等。
6.记录与整理对检验结果进行记录和整理，并根据需要进行进一步的分析和处理。
四、注意事项1.在进行接线端子检验前，必须切断电源，并做好安全措施。
2.检验过程中，应注意检查仪器仪表的使用方法和操作规范，确保测量结果准确可靠。
3.检验过程中，应严格按照检验流程进行操作，避免遗漏和错误。
4.检验结果应详细记录，包括检验时间、检验人员、检验仪器和测量数值等信息。
5.对于检验中发现的问题，应及时进行记录，并根据具体情况进行修复或更换。
五、总结接线端子的检验工作是确保电气设备安全运行的重要环节。
本指导书规范了接线端子的检验流程和注意事项，对于保障设备的正常使用具有重要意义。
希望各相关单位和人员能按照本指导书的要求，认真执行检验工作，确保接线端子的质量和可靠性，推动电气设备的安全生产。

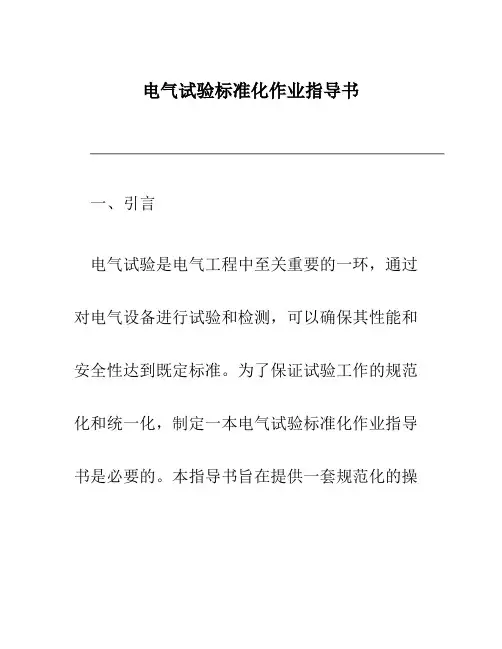

电气试验标准化作业指导书
电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。
为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。
本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。
二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。
三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。
具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。
2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。
3.检查设备的接线端子是否牢固，无松动现象。
4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。
3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。
以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。
2.要求试验场所干燥，避免有水或潮湿环境。
3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。
四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。
以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。
2.对试验装置的参数进行合理的调整，如电流、电压等。
3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。
4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。
以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。
2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。
3.对待试验设备进行逐项操作，记录数据和观察试验现象。
4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。
5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。
电工作业指导书
电工作业指导书一、任务概述本作业指导书旨在提供电工作业的详细步骤和操作要点，以确保电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
二、作业准备1. 工具和设备准备：- 绝缘手套、绝缘靴、绝缘垫等个人防护装备- 电工工具箱：螺丝刀、钳子、电钻、电动扳手等- 测量仪器：电压表、电流表、接地电阻测试仪等- 绝缘测试仪：用于检测电力设备的绝缘状况- 手电筒、安全带等其他必要工具和设备2. 材料准备：- 电线、电缆、插座、开关等电气材料- 绝缘胶带、绝缘管等绝缘材料- 接线端子、绝缘套管等连接材料- 电源、保险丝等电力供应材料3. 安全措施：- 确保工作区域通风良好，防止电气设备过热- 确保工作区域干燥，防止电气设备受潮- 断开电源，并使用绝缘测试仪确认设备已经失去电源供应- 在进行维修和调试工作前，确保设备已经完全停止运行三、作业步骤1. 安全检查：- 确保作业区域无明火和易燃物品- 检查电源线路是否正常，无短路和漏电现象- 检查电气设备的接地是否良好2. 作业前准备：- 确认所需材料和工具已经准备齐全- 穿戴个人防护装备，包括绝缘手套、绝缘靴等- 根据作业要求，制定详细的作业计划和步骤3. 作业操作：- 根据作业计划，按照正确的顺序进行操作- 使用正确的工具和设备进行电线的剥皮、接线等操作- 注意安全距离，避免触碰带电部分- 在操作过程中，注意观察设备的运行状态，及时发现异常情况并采取措施4. 作业完成：- 完成作业后，清理工作区域，归还工具和设备- 对作业过程中使用的工具和设备进行检查和维护- 将作业结果进行记录，包括设备的维修情况、测试数据等四、常见问题及解决方法1. 电气设备无法正常运行：- 检查电源线路是否接触良好- 检查保险丝是否熔断- 检查设备是否受潮或损坏2. 电气设备发生漏电：- 检查接地是否良好- 检查设备的绝缘状况- 检查电源线路是否有短路3. 电气设备发生过热：- 检查设备是否过载- 检查设备的散热情况- 检查电源线路是否正常五、安全注意事项1. 严格按照操作规程进行作业，不得擅自更改或省略任何步骤2. 在进行高压电气设备的操作时，必须由具备相关资质的电工进行3. 在作业过程中，严禁吸烟、使用明火或靠近易燃物品4. 在进行维修和调试工作前，必须确保设备已经断电，并使用绝缘测试仪确认设备已失去电源供应5. 在进行高空作业时，必须使用安全带，并确保安全带连接牢固6. 在作业过程中，严禁触碰带电部分，必要时使用绝缘工具进行操作六、作业质量控制1. 作业前，对电气设备进行全面检查，确保设备完好无损2. 作业过程中，严格按照操作规程进行操作，确保每个步骤的准确性和安全性3. 作业后，对设备进行全面测试，确保设备能够正常运行4. 作业结果记录，包括设备的维修情况、测试数据等，以备后续参考七、总结本作业指导书详细介绍了电工作业的步骤、操作要点和安全注意事项，通过严格遵守操作规程和安全要求，电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。

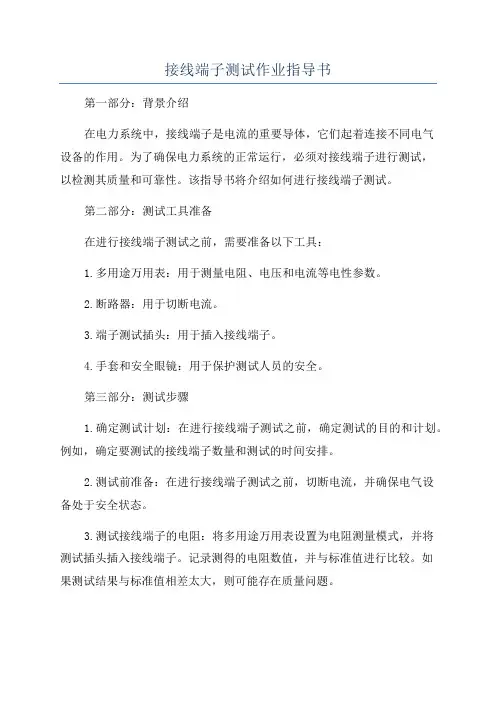

接线端子测试作业指导书
接线端子测试作业指导书第一部分：背景介绍在电力系统中，接线端子是电流的重要导体，它们起着连接不同电气设备的作用。
为了确保电力系统的正常运行，必须对接线端子进行测试，以检测其质量和可靠性。
该指导书将介绍如何进行接线端子测试。
第二部分：测试工具准备在进行接线端子测试之前，需要准备以下工具：1.多用途万用表：用于测量电阻、电压和电流等电性参数。
2.断路器：用于切断电流。
3.端子测试插头：用于插入接线端子。
4.手套和安全眼镜：用于保护测试人员的安全。
第三部分：测试步骤1.确定测试计划：在进行接线端子测试之前，确定测试的目的和计划。
例如，确定要测试的接线端子数量和测试的时间安排。
2.测试前准备：在进行接线端子测试之前，切断电流，并确保电气设备处于安全状态。
3.测试接线端子的电阻：将多用途万用表设置为电阻测量模式，并将测试插头插入接线端子。
记录测得的电阻数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在质量问题。
4.测试接线端子的电压：将多用途万用表设置为电压测量模式，并将测试插头插入接线端子。
记录测得的电压数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在电压问题。
5.测试接线端子的电流：将多用途万用表设置为电流测量模式，并将测试插头插入接线端子。
打开断路器，使电流通过接线端子。
记录测得的电流数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在电流问题。
6.记录测试结果：将测试结果记录下来，并与标准值进行比较。
如果测试结果与标准值相差太大，则需要进一步调查并修复问题。
7.清理和维护：在测试结束后，清理并维护测试工具。
确保它们在下次使用之前处于良好的工作状态。
第四部分：安全注意事项在进行接线端子测试时，必须遵守以下安全注意事项：1.戴上手套和安全眼镜，以保护测试人员的安全。
2.切断电流，并确保电气设备处于安全状态，以防止电击事故发生。
3.尽量使用绝缘的测试工具，以减少电击的风险。
电动机检查接线作业指导书
电动机检查接线作业指导书1. 引言电动机是工业生产中常用的设备之一，它的正常工作与其正确的接线密切相关。
本作业指导书将为您提供一份详细的电动机检查接线操作指南，以确保电动机的安全运行和稳定性。
2. 准备工作在进行电动机检查接线之前，有几个准备工作需要做好，以确保工作的安全和顺利进行。
2.1 确认工作区域安全在开始操作之前，需要确认工作区域没有明火、易燃物品等安全隐患，确保操作环境的安全。
2.2 关联电源在开始进行接线之前，应关联电源，并确保电源开关处于关闭状态，以防止电流意外进入。
2.3 准备工具和材料执行接线作业时，应准备好必要的电动机接线工具和材料，如螺丝刀、压线钳、绝缘胶带等。
3. 检查接线前的注意事项在开始检查电动机接线之前，需要注意以下几点，以确保操作的顺利进行。
3.1 确认电动机厂家的接线规范每个电动机厂家可能有不同的接线规范，应仔细研读电动机的使用说明书，并按照厂家的规范进行操作。
3.2 清理工作区域在开始接线之前，应清理工作区域的杂物和尘土，以保持操作环境整洁。
3.3 检查电源线路在进行接线之前，应检查电源线路是否正常，避免因为电源线路故障导致电动机无法正常运行。
4. 电动机接线步骤根据电动机的不同类型和接线需求，接线步骤可能会有所不同。
在进行接线时，应按照以下步骤进行操作。
4.1 标识接线端子在开始接线之前，应标识电动机的接线端子，以便后续操作时能够正确连接。
4.2 接线顺序依据电动机厂家的规范和接线图，按照正确的接线顺序连接电源线路和控制线路。
4.3 接线固定在完成接线后，应使用合适的螺丝、螺母等设备将接线固定牢固，防止接线松动。
4.4 绝缘处理在接线完毕后，应使用绝缘胶带或其他绝缘材料对接线端子进行绝缘处理，以保证安全使用。
5. 接线完成后的工作在完成电动机接线之后，需要进行以下工作以确保操作的安全性。
5.1 检查接线质量完成接线后，应仔细检查接线是否牢固、质量是否符合要求。
电线检验作业指导书
目测
X
X
XX
XX
X
X
X
X
性能检查
1、电线有断路、短路现象；
2、对线身以37以0V,0.5mA测试击穿;
3、长度根据订货单而定；（偏差小于Ξ2mm）
4、外径与截面积按订货单而定。
万用表测耐压机测按订货合同
X
X
X
X
试装检查
1、装于整机中检查通电性能及承受电流的能力。（此项抽样可用特殊检验水平S-D
X
编制审核批准
文件编号:
零件名称
电线
零件代号
物料规格
双圆插线
样准抽标
GB2828-2003
抽样水平
普通检验水平பைடு நூலகம்
II
合格质量水平AQL值
A
B
C
材质
PVC
0
1.0
2.5
检验项目
检验方法及工具
不合格类别
外观检查
1、线身表面脏、杂色；
2、线身与插头不同色；
3、插头有毛刺、收水、变形；
4、插脚松动、脱落；
5、线身与插头上的标识字体错误、模糊；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：KF-ZD1307022
接线端子测试作业指导书
版本：A
共4页
编制: 审核: 批准: 日期:
测试作业指导书
可靠性测试6温升温升w 45K。
温升用电阻法测量，先在室温下测量接线端子冷态电阻R1,再将接
线端子接到额定电源电压、额定频率，输出额定输岀电流，然后将
电源电压提高10%,稳定运行，待温升稳定（一般不小于4小时）
后，快速切断接线端子输入电源，测量其热态电阻R2 （要求该值
读数为目视发现电阻值尾数逐步递减的初始值）。
计算公式：
△ T （K）= （R2 - R1）（+ T1）/ R1 - （T2 - T1）
T2试验结束时的环境温度「C）T1试验前环境温度（C）R1试
验前冷态电阻（Q）
R2热态电阻（Q）
变频电源
检测仪
—A 7机械强度
螺钉直径力矩
螺钉每次应完全拧岀和拧入，拧紧（用表1力矩）和拧松五
次其间，不应岀现损坏；产品必须有足够的机械强度，应能经受
得住安装和使用中所施加的应力。
抽试的样品从离水平
钢板平面50cm高度跌落50次，不应有影响继续使用的损坏。
推拉力计—B
• m
• m
• m
8湿热试验绝缘电阻和电气强度应符合要求。
放置在43
C ,93%RH环境中24h，然后立即测量绝缘电阻和电
气强度。
恒温箱—B 9盐雾试验表面应无生锈的痕迹。
中性盐雾（NSS pH值〜条件下放置72h—B 10耐热应无损坏，标志仍应清晰可认。
在温度为100C环境中放置1h，恒温箱—B 11接头容量应无异常发热或变形，且动作特性符合图纸要求。
1、将端子用导线短接，给接头通以（额定电流）的负载通电
运行2h试验后，
2、接线端子的电流负载能力要大于在最恶劣的条件下工作时
通过接线端子的电流值。
直流电源—A 12耐老化材料不应有裂纹和变松。
产品的连接器件及单独的衬垫等在老化箱内应承受加速老化试
验，箱内温度为
70 C±2 C,加热时间橡胶件为240h，热塑材料为168h
后，从箱内取出在室温下4h后观察。
恒温箱—A
备注：带★的为日常进货检验，以上所有项目为型式试验，型式试验抽样方案: （3, 0，
1）。
标记处数更已内容签字日期编制/日期审核/日期批准/日期蓝色部分为更改内容朱海宝2013/07/2
5。
