钣金件检验作业指导书
钣金作业指导书
钣金作业指导书一、任务背景及目的钣金作业是一种常见的金属加工工艺，用于制作各种金属构件和零件。
本指导书旨在提供钣金作业的详细步骤和操作要点，以确保操作人员能够正确、高效地进行钣金作业。
二、作业环境要求1. 作业场所应保持整洁、通风良好，确保操作人员的安全和舒适。
2. 作业场所应具备必要的安全设施和消防设备，以防止事故发生。
3. 作业场所应保持适宜的温度和湿度，以确保材料的质量和加工效果。
三、操作流程1. 准备工作a. 检查所需材料和工具是否齐全，并确保其质量良好。
b. 检查所需设备的工作状态，确保其正常运行。
c. 确定作业计划和要求，明确作业目标和时间节点。
2. 材料准备a. 根据作业要求，选择适当的钣金材料，如钢板、铝板等。
b. 对所选材料进行检查，确保其表面光洁、无损伤和腐蚀。
c. 根据作业要求，对材料进行切割、折弯等预处理。
3. 钣金加工a. 根据作业要求，使用适当的钣金加工设备，如剪板机、折弯机等。
b. 根据作业要求，进行钣金的切割、折弯、冲孔等加工操作。
c. 在加工过程中，注意操作规范，确保加工精度和质量。
d. 对加工后的钣金进行检查，确保其尺寸、形状和表面质量符合要求。
4. 钣金组装a. 根据作业要求，对加工好的钣金进行组装操作。
b. 使用适当的组装工具和设备，如焊接机、螺栓等，进行组装。
c. 在组装过程中，注意操作规范，确保组装精度和质量。
d. 对组装好的钣金构件进行检查，确保其结构牢固、无松动。
5. 表面处理a. 根据作业要求，对钣金构件进行表面处理，如喷涂、镀铬等。
b. 使用适当的表面处理工具和设备，如喷涂枪、研磨机等。
c. 在表面处理过程中，注意操作规范，确保处理效果和质量。
6. 检验和调整a. 对完成的钣金构件进行检验，确保其尺寸、形状和表面质量符合要求。
b. 如有需要，进行必要的调整和修正，以满足作业要求。
四、安全注意事项1. 操作人员应穿戴好个人防护装备，如安全帽、防护眼镜、手套等。
钣金作业指导书
钣金作业指导书一、任务描述本文档旨在提供钣金作业的详细指导，包括作业流程、安全注意事项和常见问题解决方案等内容。
二、作业流程1.准备工作：a.检查所需材料和工具是否齐全，包括钣金板、尺子、锤子、钳子等。
b.确保作业区域干燥、通风良好，并清理杂物。
2.测量和裁剪：a.根据设计要求，使用尺子测量所需钣金板的尺寸。
b.使用剪刀或剪切机将钣金板裁剪成所需形状和尺寸。
3.弯曲和成型：a.根据设计要求和测量结果，使用弯曲机或手工工具将钣金板弯曲成所需形状。
b.使用锤子和钳子等工具进行细微调整，确保钣金板的形状和尺寸准确。
4.焊接和连接：a.根据设计要求，将需要焊接的钣金板放置在焊接工作台上。
b.使用焊接机或手工焊接工具进行焊接，确保焊接点牢固可靠。
c.使用螺丝、螺母等连接件将钣金板连接在一起，确保连接牢固。
5.表面处理：a.使用砂纸或砂轮等工具对钣金板的表面进行打磨，确保表面光滑平整。
b.使用喷漆机或刷子将钣金板进行喷漆或上漆，使其具有美观的外观。
6.质量检验：a.对成品进行严格的质量检验，包括尺寸、外观和连接牢固性等方面。
b.如发现问题，及时进行修复或重新制作，确保产品质量符合要求。
三、安全注意事项1.作业前应穿戴好防护设备，包括手套、护目镜、口罩等。
2.使用机械工具时，应注意安全操作，避免伤害自己或他人。
3.在焊接过程中，应注意防火防爆措施，确保作业区域安全。
4.遵守作业规范和操作流程，严禁违规操作，以免引发事故。
四、常见问题解决方案1.钣金板裁剪不准确：重新测量尺寸，使用剪切机或剪刀进行修剪。
2.钣金板弯曲不符合要求：调整弯曲机的参数，或使用手工工具进行细微调整。
3.焊接点不牢固：检查焊接设备和焊接材料，重新焊接或加强连接点。
4.表面不光滑或有划痕：使用砂纸或砂轮进行打磨，或重新进行喷漆和上漆。
五、总结本文档详细介绍了钣金作业的流程、注意事项和问题解决方案，通过遵循指导书的要求，可以保证钣金作业的质量和安全性。
钣金作业指导书

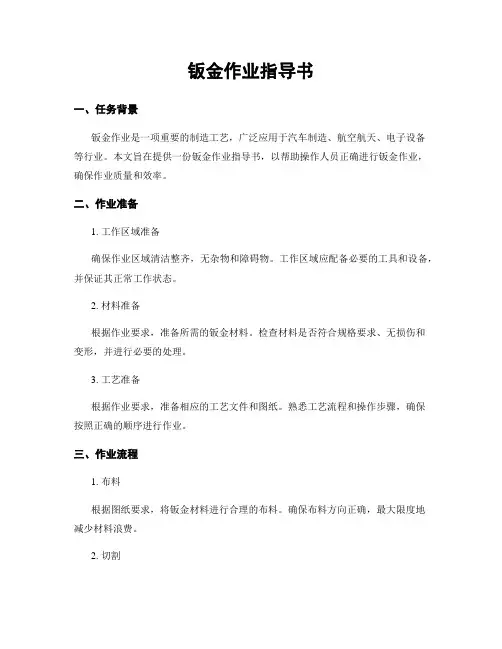

钣金作业指导书一、任务背景钣金作业是一项重要的制造工艺，广泛应用于汽车制造、航空航天、电子设备等行业。
本文旨在提供一份钣金作业指导书，以帮助操作人员正确进行钣金作业，确保作业质量和效率。
二、作业准备1. 工作区域准备确保作业区域清洁整齐，无杂物和障碍物。
工作区域应配备必要的工具和设备，并保证其正常工作状态。
2. 材料准备根据作业要求，准备所需的钣金材料。
检查材料是否符合规格要求、无损伤和变形，并进行必要的处理。
3. 工艺准备根据作业要求，准备相应的工艺文件和图纸。
熟悉工艺流程和操作步骤，确保按照正确的顺序进行作业。
三、作业流程1. 布料根据图纸要求，将钣金材料进行合理的布料。
确保布料方向正确，最大限度地减少材料浪费。
2. 切割使用适当的切割工具，按照图纸要求进行切割。
注意安全操作，确保切割线条平直、无毛刺，并且尺寸准确。
3. 弯曲根据图纸要求，使用弯曲机或手工工具进行弯曲操作。
确保弯曲角度准确，避免过度或不足。
4. 冲孔根据图纸要求，使用冲孔机或手工工具进行冲孔操作。
确保冲孔位置准确，孔径规格符合要求。
5. 焊接根据图纸要求，选择适当的焊接方法进行焊接作业。
注意焊接点的位置、角度和间距，确保焊缝牢固且外观美观。
6. 粘接根据图纸要求，选择适当的粘接材料进行粘接作业。
注意粘接面的清洁和处理，确保粘接牢固可靠。
7. 表面处理根据图纸要求，进行必要的表面处理，如打磨、喷涂等。
确保表面光滑、无划痕和污渍。
8. 检验对作业完成的产品进行检验，确保其尺寸、外观和质量符合要求。
如有不合格品，及时进行修复或更换。
四、安全注意事项1. 佩戴个人防护装备，如安全帽、护目镜、耳塞等，确保作业人员的安全。
2. 使用工具和设备时，注意操作规范，避免发生意外事故。
3. 钣金材料可能存在尖锐边缘和锋利角度，操作人员应注意防护，避免划伤或割伤。
4. 在进行焊接、粘接等作业时，注意防火防爆措施，确保作业环境的安全。
5. 作业结束后，及时清理工作区域，保持整洁，防止杂物堆积和滑倒事故。
(完整word版)钣金件检验指导书

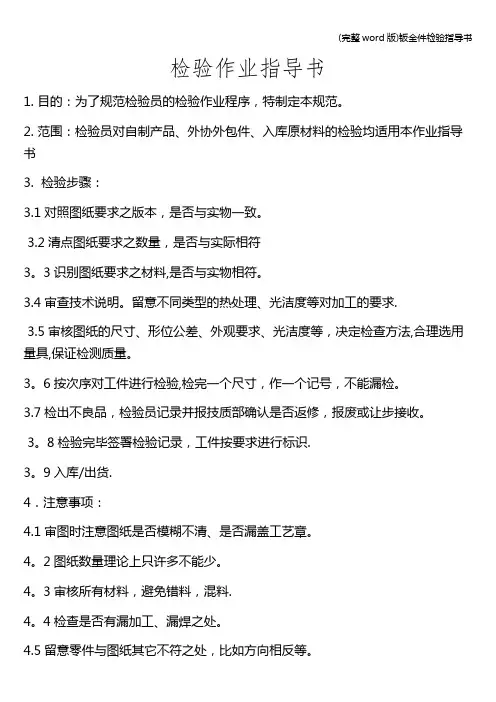

检验作业指导书1. 目的：为了规范检验员的检验作业程序，特制定本规范。
2. 范围：检验员对自制产品、外协外包件、入库原材料的检验均适用本作业指导书3. 检验步骤：3.1对照图纸要求之版本，是否与实物一致。
3.2清点图纸要求之数量，是否与实际相符3。
3识别图纸要求之材料,是否与实物相符。
3.4审查技术说明。
留意不同类型的热处理、光洁度等对加工的要求.3.5审核图纸的尺寸、形位公差、外观要求、光洁度等，决定检查方法,合理选用量具,保证检测质量。
3。
6按次序对工件进行检验,检完一个尺寸，作一个记号，不能漏检。
3.7检出不良品，检验员记录并报技质部确认是否返修，报废或让步接收。
3。
8检验完毕签署检验记录，工件按要求进行标识.3。
9入库/出货.4．注意事项：4.1审图时注意图纸是否模糊不清、是否漏盖工艺章。
4。
2图纸数量理论上只许多不能少。
4。
3审核所有材料，避免错料，混料.4。
4检查是否有漏加工、漏焊之处。
4.5留意零件与图纸其它不符之处，比如方向相反等。
4.6留意机加面油漆前是否做好防护措施。
4.7检查图纸标识需焊后加工的是否留有余量.5。
检验要求和方法5.1外观检验要求5。
1.1使用材料应符合有效版本图纸的要求，材料本身应无变形、划伤、氧化变色5。
1.2表面光滑、平整、无毛刺、变形、锈蚀、裂纹、压折、夹渣、气孔等;预埋件、铆件应牢靠、无松动，螺纹无缺损、无腐蚀等；不允许有加工遗留物；5.1。
3零件的喷漆层应均匀、连续,无缩孔、起泡、开裂、剥落、粉化、流挂、露底（局部无涂层或涂料覆盖不严）、指印等缺陷;5.1。
4表面处理后,零件表面允许有不可避免的轻微夹具印痕和轻微的水印;在不影响装配的情况下，边、棱角处允许有轻微的粗糙；非重要表面允许有轻微的水纹或个别的斑点；5.1.5去毛刺要求:用手沿零件加工边角的任何位置及方向触摸均无刮卡现象。
5。
2尺寸检验方法和要求5.2.1标注公差尺寸检验方法及标准：用游标卡尺，高度尺，角度尺，百分表,平台，投影仪,高度测量仪或检测夹具等进行检验.标准：实测尺寸偏差应符合图纸公差要求。
钣金厂工序检验作业指导书
钣金厂工序检验作业指导书
一、 检验方式：新产品试样必须每个部件每个尺寸全检，常规老产品，数冲工序的检验以自检为主，专职人员采用抽检。
二、 检验标准及要求见下表：
序号 工位名称 检验项目 检验工具
检验要求
文件依据
1、检验表面是否有划伤或凹凸不平，或是否有变形，用标记笔做好标记。 按 每 种 零
2、对厚 2.5mm 以下的板类,对角线长 1M 之内误差不超过 1mm,1-2M 件 下 料 规
1
下料
外观 尺寸
的不超过 1.5mm，2M 之上不超过 2mm。 目测、卷
格尺寸检
3、下料件长宽尺寸 1M 之内偏差为±0.25mm。1-2M 之内偏差为± 查
尺
0.5mm。2M 以上控制在±1.35mm。
4、不允许出现凹边现象. 毛刺不得超过 0.05mm。
1、 检验外观形状尺寸、冲孔尺寸及孔位尺寸及钣材厚度是否与图纸相
目测、卷
符。
2、 新产品试样必须每个部件每个尺寸全检，出现异常及时记录在“新
2
数冲 外观尺寸 尺、游标卡
产品试样检验记录表”和 QC 日记录表上，及时通知现场停止生产
尺、
和反馈技术部更改数冲程序。
图纸
图纸有 特殊要 求的除 外
1、复查孔位定位线是否与图纸相符。
普冲
2、冲孔完毕后检测孔型是否规范。不圆度按直径尺寸控制在千分之一。
5
外观尺寸 卷尺、游标 3、再次复查孔位、孔距累计公差，2 孔之间为±0.25mm，5 孔之内控
图纸
同上
冲孔
卡尺
制在±1.0mm 之内。
4、冲孔不允许出现凹边,毛刺不允许超出 0.05mm。
求除外
钣金件检验指导书
钣金件检验指导书钣金件检验指导书1-简介1-1 目的1-2 适用范围1-3 定义和缩写词解释2-质量标准2-1 钣金件质量标准的选择2-2 相关质量标准及要求的说明3-物料检验3-1 材料选择和接收检验3-2 材料外观检验3-3 尺寸和几何要求检验3-4 化学成分和物理性能检验4-制程检验4-1 冲压工艺参数检验4-2 冲压设备的检验要求4-3 冲压件的外观检验4-4 冲压件尺寸和几何要求检验5-表面处理检验5-1 表面处理工艺要求和检验5-2 涂装和喷涂工艺的质量检验5-3 电镀工艺的质量检验5-4 镀膜工艺的质量检验6-钣金件组装检验6-1 组件检验顺序和方法6-2 钣金件组装尺寸和几何要求检验 6-3 焊接工艺的质量检验6-4 紧固件使用和拧紧力矩的检验7-最终产品检验7-1 最终产品外观检验7-2 最终产品尺寸和几何要求检验 7-3 功能性能和可靠性测试7-4 安全性能和环境要求的检验8-检验记录和报告8-1 检验记录的要求和形式8-2 检验报告的编写和发布9-附件附件1：相关质量标准附件2：检验记录表格范本本文涉及附件：附件1：相关质量标准附件2：检验记录表格范本本文所涉及的法律名词及注释：1-质量标准：指钣金件应满足的相关技术规范和要求。
2-冲压：指将金属片通过模具加工成特定形状的工艺过程。
3-表面处理：指对钣金件的表面进行除锈、涂装、电镀等处理的工艺过程。
4-焊接：指将两个或更多金属材料通过加热或压力连接起来的工艺过程。
钣金检验作业指导书
5.1.23毛丝：产品表面出现细小的尘丝。
检验项目
抽样方案
检查水平
AQL
判定数组
7.5.1
GB/T2828.1正常检验一次抽样
Ⅱ
A=0
B=0.65
C=2.0
8.1
8.2
8.3
定数抽样
n=3，B类不合格：Ac=0，Re=1
7.5.2
7.5.3
8.1.2 附着力判定标准：
序号
检验项目
缺陷内容
判定
检验方法
8.1.3
附着力测试
丝印轻微脱落（丝印內容无损）
C
3M胶纸
丝印脱落（丝印內容仍可清晰分辨）
B
丝印脱落（丝印內容残缺）
B
8.2百格试验
8.2.1 测试规范及要求：用刀片在被测样品表面割划1*1mm2的方格（伤至本体上），用3M胶纸（型号600#）
7.1.4目视时间：5～10S。
7.2检验常用单位代码对照表
项目名称
数目（个）
直径（mm）
深度（mm）
距离（mm）
长度（mm）
宽度（mm）
面积（mm2）
对应代码
N
D
H
DS
L
W
S
7.3 检验标准说明
7.3.1当非异色的缺陷的直径D<0.20mm且不连续时，可以不作为缺陷。
7.3.2以下所提到的不良缺陷的数目均指单面上的不良缺陷数目。
5.1.16鱼眼：由于溶剂挥发速度不对而在喷涂件表面出现凹痕或小坑。
5.1.17飞油：超出了规定的喷涂区域。
5.1.18剥落：产品表面出现涂层脱落的现象。
五金钣金检验作业指导书
1
型式试验
6
耐冲击性（喷涂件）
涂膜凹面无裂纹、皱纹、剥离现象，高光、中光涂层考核凹面、凸面；亚光涂层考核凹面，凸面不做要求。
B
冲击仪
将试板或产品平放于冲击仪内，使重为1kg的冲击钢球在高为≥50cm处自由落下。对同一试板或产品至少进行三次冲击，正面1-2次，反面1-2次，受冲击处距边缘不少15mm，每个冲击点的边缘相距少于15mm。完成后部件应符合要求。
B
高温箱
样品在120℃恒温环境中放置8h。试验后,正反面涂层均无明显变色,无起泡、脱落现象。
1次/年
0/1
型式试验
9
冷热冲击试验（喷涂件）
冷热冲击试验后，镀涂层应无变色、开裂或从基材上脱落现象。
B
高、低温箱
样品经过130℃x30Min烘烤后，再经过-20℃x 15Min，试验个循环，目视表面质量状况
0B—在划线的边缘及交叉点处有小片的镀层脱落，且脱落总面积大于65%。
备注：当测试面积较小时，不要求一定要划1mm²*100的小方格，可以根据测试面积的大小确定划格的数目。
1次/年
0/1
型式试验
11
抗污染测试（喷涂件）
用污染源（咖啡、植物油、酱油、醋、盐等厨房用料）污染涂层表面，室温下静置1小时，采用清水清洗涂层表面，如清洗不去，则采用肥皂水清洗，再清洗不去，则用酒精擦拭，至肉眼观察无异常为止，则为合格
5、喷涂件涂层均匀，无明显色差，色泽度良好，无明显橘皮、露底、脱落等不良
C
目测
目测
1次/批
1.0
常规项目
2
结构尺寸
尺寸符合图纸要求（或装配良好）
B
游标卡尺
关键尺寸符合图纸要求，与相应零部件配合良好，孔位一致
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金件检验作业指导书
文件编号
编制：刘桂强
审核：
批准：
Xxxxxxxxxxxxxxx有限公司
发放范围：车间、生产部、技术部、档案室各一份
一、目的
规范钣金结构件的检验标准，以使各过程的产品质量得以控制，保证本公司的产品质量，从而使我公司的产品让顾客满意。
二、适用范围
本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
三、引用标准
本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行
GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表
GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表
GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差
未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
四、原材料检验标准
1.金属材料
1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商明。
1.2材料外观：平整无锈迹，无开裂与变形。
1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
2.塑粉
2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。
2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。
3通用五金件、紧固件
3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
3.3性能：试装配与使用性能符合产品要求。
五、工序质量检验标准
1．冲裁检验标准
1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
1.2图纸中未明确标明之尖角（除特别注明外）均为R1.5。
1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
1.5划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。
1.6平面公差度要求见表一。
附表一、平面度公差要求
表面尺寸(mm) 变形尺寸(mm)
3以下±0.2以下
大于3小于30 ±0.3以下
大于30小于315 ±0.5以下
大于315小于1000 ±1.0以下
大于1000小于2000 ±1.5以下
大于2000小于3150 ±2.0以下
2．折弯检验标准
2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
除特别注明外，折弯内圆角为R1。
2.2 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。
2.3 折弯变形标准按照照《表二》及《表三》。
附表二：对角线公差要求
对角线尺寸(mm) 对角线的尺寸差(mm)
300以下±0.3以下
大于300小于600 ±0.6以下
大于600小于900 ±0.9以下
大于900小于1200 ±1.2以下
大于1200小于1500 ±1.5以下
大于1500小于1800 ±1.8以下
大于1800小于2100 ±2.1以下
大于2100小于2400 ±2.4以下
大于2400小于2700 ±2.7以下
2.4折弯方向、尺寸与图纸一致。
3．钣金加工件检验标准
3.1 尺寸：尺寸按图纸要求检验，尺寸公差见表三。
附表三：尺寸公差要求
标准尺寸尺寸公差(mm)
3以下±0.2
大于3小于30 ±0.3
大于30小于315 ±0.5
大于315小于1000 ±1.0
大于1000小于2000 ±1.5
大于2000小于3150 ±2.0
3.2 压铆件
压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
3.3 焊接
3.3.1焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
焊缝长度、高度不均不允许超过长度、高度要求的10%。
3.3.2 焊点要求：焊点长度8～12mm，两焊点之间的距离200±20mm，焊点位置要对称，上下位置要统一。
如加工图纸上对焊点有特殊要求，
按图纸执行。
3.3.3点焊间距小于50mm，焊点直径小于φ5，焊点布置均匀，焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。
3.3.4焊接后，其它非焊接部位不允许有被焊渣、电弧损伤现象，表面焊渣、飞溅物需清除干净。
3.3.5 焊接后，零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷，内表面的缺陷应不明显及不影响装配。
门板、面板等重要零件还应去除焊后应力，防止工件变形。
3.3.6焊接零件外表面应磨平，若为喷粉件、电镀件，焊后打磨粗糙度为Ra3.2～6.3，喷漆件为Ra6.3～12.5。
3.3.7焊装外形尺寸公差
4．防音外罩整体检验标准
4.1表面外观要求
4.1.1 外形尺寸未作特别要求的按IT13级执行。
防音外罩应方正无歪斜扭曲现象，六个主面的垂直度、直线度（不直度）采用对角线法测量。
公差范围见表二。
4.1.2 外罩框架、门、侧门、底座等零件应垂直，其垂直度采用对角线法测量，标准按表二。
框架、门、侧门、底座等大平面的平面度公差应满足表三。
4.1.3 门、面板的安装对正及间隙要求：同一批外罩相同地方的间隙差值小于0.4。
门应开启灵活，在开启范围内不允许与机柜四周产生磨擦与干涉，不应有碰撞、刮漆现象。
4.2 外罩稳定性要求
外罩装配后必须有可靠的稳定性，不允许由于振动或其它外界作用力而翻倒。
在振动或其它外界作用力下，机柜不应有零、部件松脱现象，不应有异常的嚓嚓作响及摇动声。
5．喷涂件外观检验标准
5.1 喷涂前工件表面处理要求:需进行脱脂、除锈、磷化、清洗等处理。
5.2 工件表面无水印或残留的清洗液。
5.3 无油污、灰尘、纤维等会影响喷涂表面质量或附着力的不良现象。
5.4其他检验要求详见《喷涂检验标准》。
5.5压铆螺母、螺钉、螺纹孔经喷涂后的允收条件
须保证螺杆、螺母、攻丝孔经喷涂后螺纹良好，装配顺利为合格。
扭力测试标准为：
六、其它按客户要求执行。
