mvr蒸发器 运行原理
mvr蒸发器工作原理
mvr蒸发器工作原理MVR蒸发器工作原理。
MVR蒸发器是一种利用机械压缩蒸汽来提供蒸发热量的设备，它在许多工业领域中被广泛应用，如化工、食品、制药等。
MVR蒸发器的工作原理是基于蒸汽压缩循环，通过能量转换实现液体蒸发的过程。
MVR蒸发器的工作原理可以简单地分为以下几个步骤：1. 蒸汽压缩。
MVR蒸发器通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽。
在这个过程中，蒸汽的温度和压力都会随着压缩的增加而提高。
这样的高温高压蒸汽可以提供充分的蒸发热量，用来蒸发被处理物料中的水分或溶剂。
2. 蒸汽传热。
经过压缩的蒸汽进入蒸发器内部，与待蒸发的物料接触并传递热量。
在这个过程中，蒸汽释放出大量的潜热，使得物料表面的水分或溶剂蒸发成为蒸汽。
同时，蒸汽本身也会降温凝结成为凝结水。
3. 能量回收。
凝结水和未蒸发的物料一起流出蒸发器，而蒸汽则通过冷凝器进行冷凝，释放出的热量可以用来预热进入蒸发器的物料或者其他用途。
这样就实现了对蒸汽热量的回收利用，提高了能源利用效率。
4. 蒸汽排放。
经过冷凝的蒸汽在释放热量后，变成了低温低压的凝结水，可以直接排放或者用作生产过程中的再循环利用。
MVR蒸发器的工作原理可以总结为，通过蒸汽压缩提高蒸汽的温度和压力，然后将高温高压蒸汽传递给待蒸发的物料，实现水分或溶剂的蒸发，最后通过能量回收和蒸汽排放完成整个蒸发过程。
总的来说，MVR蒸发器利用机械压缩蒸汽来提供蒸发热量，实现了能源的高效利用，对于一些需要大量蒸发操作的工业生产过程具有重要的意义。
通过合理的设计和运行，MVR蒸发器可以实现低能耗、高效率的蒸发过程，为工业生产带来了巨大的经济和环保效益。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR蒸发器（Mechanical Vapor Recompression Evaporator）是一种利用机械压缩蒸汽来提高蒸发效率的设备。
它适合于各种蒸发工艺，如海水淡化、废水处理、食品加工等。
本文将详细介绍MVR蒸发器的工作原理及其主要组成部份。
一、MVR蒸发器的工作原理MVR蒸发器的工作原理基于蒸汽压缩循环。
其主要步骤如下：1. 进料：原料液体通过进料管道进入蒸发器。
通常，进料液体含有溶解物质或者溶解气体。
2. 加热：原料液体在蒸发器内被加热，使其温度升高，部份液体转化为蒸汽。
3. 分离：蒸汽与未蒸发的液体通过分离器进行分离。
分离器通常采用离心分离器或者重力分离器。
4. 压缩：蒸汽通过压缩机被压缩，增加其压力和温度。
压缩机通常采用离心式或者轴流式压缩机。
5. 再加热：压缩后的蒸汽通过换热器再次加热，以提高其温度。
6. 再循环：再加热后的蒸汽被再循环到蒸发器，与进料液体进行热交换。
这样，蒸汽的能量被传递给进料液体，使其蒸发。
7. 凝结：部份蒸汽在蒸发器中冷却并凝结成液体，形成所需的浓缩物。
这些浓缩物可以通过排出管道排出。
8. 排出：未蒸发的液体通过排出管道排出系统。
通过这个循环过程，MVR蒸发器可以实现高效的蒸发效果，从而达到浓缩液体或者回收溶剂的目的。
二、MVR蒸发器的主要组成部份1. 蒸发器：蒸发器是MVR蒸发器的核心组件。
它通常由加热管束、分离器和蒸发室组成。
加热管束用于加热进料液体，使其蒸发。
分离器用于将蒸汽与未蒸发的液体分离。
2. 压缩机：压缩机是MVR蒸发器中的关键组件。
它负责将蒸汽压缩，增加其压力和温度。
压缩机的类型可以是离心式或者轴流式。
3. 换热器：换热器用于蒸汽的再加热。
它将压缩后的蒸汽与再循环的蒸汽进行热交换，提高蒸汽的温度。
4. 分离器：分离器用于将蒸汽与未蒸发的液体分离。
它可以采用离心分离器或者重力分离器。
5. 控制系统：控制系统用于监测和控制MVR蒸发器的运行。
MVR蒸发器工作原理
MVR蒸发器工作原理蒸发是一种常用的分离技术，广泛应用于化工、制药、食品等领域。
传统的蒸发设备通常需要大量的蒸汽能源，而MVR（Mechanical Vapor Recompression，机械蒸汽压缩）蒸发器则采用了新型的能源节约技术，能够实现低温、低压下的高效蒸发。
MVR蒸发器的工作原理可以简单概括为：通过机械压缩蒸汽将低温低压的蒸汽压缩成高温高压的蒸汽，然后将其与原始液体混合，使得液体在蒸发器内迅速蒸发，从而实现液体的浓缩和分离。
下面是MVR蒸发器工作原理的详细描述：1. 蒸汽压缩系统：MVR蒸发器中的关键部份是蒸汽压缩系统，它由压缩机、冷凝器和蒸汽分离器组成。
蒸汽压缩系统的作用是将低温低压的蒸汽通过机械压缩，提高其温度和压力。
2. 蒸发器：MVR蒸发器的蒸发器部份通常由多个效应器组成，每一个效应器都有自己的加热器和冷凝器。
原始液体通过加热器加热，进入蒸发器并与高温高压的蒸汽混合。
在蒸发器内，液体迅速蒸发，蒸汽与液体的接触面积增大，从而实现液体的浓缩和分离。
3. 冷凝器：在蒸发过程中，蒸汽会带着蒸发物质进入冷凝器。
冷凝器的作用是将蒸汽冷却，使其转化为液体状态。
冷凝后的液体可以回流到蒸发器中再次参预蒸发过程，从而实现能源的循环利用。
4. 控制系统：MVR蒸发器还配备了先进的控制系统，用于监测和控制蒸发过程中的温度、压力、流量等参数。
控制系统可以根据实际情况自动调节蒸汽压缩系统的工作状态，以达到最佳的蒸发效果。
MVR蒸发器相比传统蒸发设备具有以下优势：1. 节能高效：MVR蒸发器利用机械压缩蒸汽，能够将低温低压的蒸汽压缩成高温高压的蒸汽，从而实现能量的循环利用，大大降低了能源消耗。
2. 适合范围广：MVR蒸发器适合于各种需要蒸发浓缩的物料，包括溶液、悬浮液、乳液等。
它可以处理高浓度、高粘度的物料，具有较高的适应性。
3. 操作稳定可靠：MVR蒸发器采用先进的控制系统，能够实时监测和调节蒸发过程中的各项参数，确保设备的稳定运行和产品的稳定质量。
mvr蒸发器原理
mvr蒸发器原理
MVR蒸发器是一种基于力学蒸发原理的设备，能够在低温下
进行高效的蒸发操作。
其原理是通过机械蒸发再压缩循环系统，将蒸发液体快速加热至沸点，并使其蒸发。
具体工作过程如下：
1. 进料液体通过进料管道进入蒸发器，并通过喷雾器将液体均匀雾化。
2. 在蒸发器内部，液体雾化物质与高速热风相接触，瞬间吸收热量，迅速升温并蒸发。
3. 蒸发产生的蒸汽和含有少量液体颗粒的烟雾通过蒸汽分离器分离。
此时，大部分的液体颗粒被捕捉并回收，而蒸汽则从顶部排出。
4. 分离后的蒸汽进入压缩器被压缩至较高压力，从而提高其温度。
5. 高温高压的蒸汽进入冷凝器，在冷凝器中与低温工作介质（通常是水）进行换热，使其冷凝成液体。
6. 冷凝后的液体经过节流阀降压，再次进入蒸发器进行喷雾和蒸发。
通过这样的循环过程，MVR蒸发器能够实现液体的快速蒸发，并高效地回收产生的蒸汽。
相比传统蒸发器，MVR蒸发器具
有能耗低、操作灵活性高等优点，在化工、食品、制药等领域得到广泛应用。
mvr升膜蒸发器工作原理
mvr升膜蒸发器工作原理mvr升膜蒸发器是一种常用的蒸发设备，广泛应用于化工、制药、食品、饮料、海水淡化等行业。
本文将介绍mvr升膜蒸发器的工作原理、分类、特点、应用及选型，帮助读者更好地了解该设备的使用方法和注意事项。
一、工作原理mvr升膜蒸发器的基本原理是利用蒸汽机械蒸汽再压缩（mvr）技术，将蒸发过程中的二次蒸汽进行压缩、升压、增温，然后送回到蒸发器的加热室继续加热物料，实现热效率更高、能耗更低的蒸发过程。
在升膜蒸发器中，物料在加热室内被加热沸腾并形成物料蒸汽，产生的二次蒸汽在喷淋管外冷凝，形成的液滴被重力作用流到集液箱内，完成蒸发过程。
二、分类mvr升膜蒸发器根据加热方式、结构形式和用途不同，有多种分类方式。
按加热方式可分为间接加热式和直接加热式；按结构形式可分为单效、双效和多效蒸发器；按用途可分为浓缩器、结晶器等。
其中，常用的mvr蒸发器有刮板蒸发器、喷砂蒸发器、列文蒸发器等。
三、特点mvr升膜蒸发器的特点包括：1.节能高效：通过mvr技术降低蒸发过程的能耗，提高了蒸发效率；2.适用范围广：适用于不同性质、不同浓度的各类溶液的蒸发处理；3.结构紧凑：设备占地面积小，安装维护方便；4.运行稳定：设备运行稳定可靠，使用寿命长；5.环保无污染：采用全封闭式生产，无泄漏，无污染。
四、应用及选型mvr升膜蒸发器广泛应用于化工、制药、食品、饮料、海水淡化等行业，适用于各种溶液的蒸发处理。
在选型时，需要根据实际生产需求、物料性质、工艺要求等因素进行选择。
一般需要考虑设备的生产能力、蒸发温度、工作压力、噪音等指标。
同时，还需要考虑设备的自动化程度、安全性、可靠性等因素。
总之，mvr升膜蒸发器是一种高效、节能、环保的蒸发设备，广泛应用于各个行业。
了解其工作原理、分类、特点和应用选型，对于正确使用该设备具有重要意义。

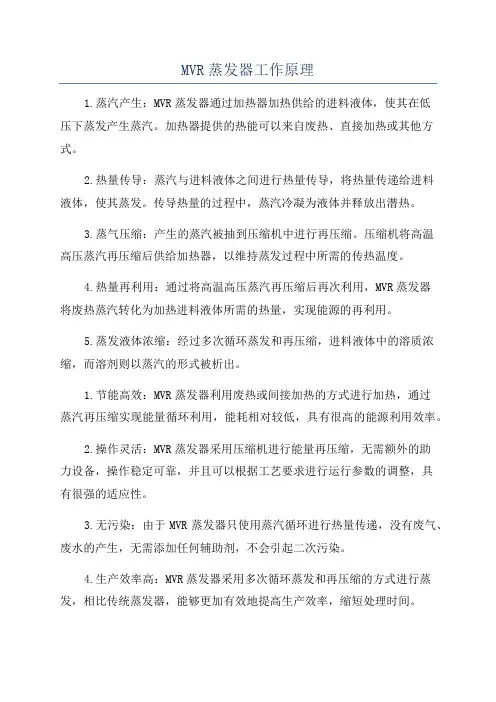

MVR蒸发器工作原理
MVR蒸发器工作原理
1.蒸汽产生：MVR蒸发器通过加热器加热供给的进料液体，使其在低
压下蒸发产生蒸汽。
加热器提供的热能可以来自废热、直接加热或其他方式。
2.热量传导：蒸汽与进料液体之间进行热量传导，将热量传递给进料
液体，使其蒸发。
传导热量的过程中，蒸汽冷凝为液体并释放出潜热。
3.蒸气压缩：产生的蒸汽被抽到压缩机中进行再压缩。
压缩机将高温
高压蒸汽再压缩后供给加热器，以维持蒸发过程中所需的传热温度。
4.热量再利用：通过将高温高压蒸汽再压缩后再次利用，MVR蒸发器
将废热蒸汽转化为加热进料液体所需的热量，实现能源的再利用。
5.蒸发液体浓缩：经过多次循环蒸发和再压缩，进料液体中的溶质浓缩，而溶剂则以蒸汽的形式被析出。
1.节能高效：MVR蒸发器利用废热或间接加热的方式进行加热，通过
蒸汽再压缩实现能量循环利用，能耗相对较低，具有很高的能源利用效率。
2.操作灵活：MVR蒸发器采用压缩机进行能量再压缩，无需额外的助
力设备，操作稳定可靠，并且可以根据工艺要求进行运行参数的调整，具
有很强的适应性。
3.无污染：由于MVR蒸发器只使用蒸汽循环进行热量传递，没有废气、废水的产生，无需添加任何辅助剂，不会引起二次污染。
4.生产效率高：MVR蒸发器采用多次循环蒸发和再压缩的方式进行蒸发，相比传统蒸发器，能够更加有效地提高生产效率，缩短处理时间。
值得注意的是，MVR蒸发器的设计和选择需要根据具体的工艺要求和操作条件来确定，包括进料液体的特性、浓缩要求、设备的规模和能耗要求等。
不同的应用领域和工艺要求可能需要不同类型和规格的MVR蒸发器来满足需求。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR（Mechanical Vapor Recompression）蒸发器是一种利用机械压缩蒸汽再利用的蒸发设备。
它通过机械压缩蒸汽将低温低压蒸汽压缩成高温高压蒸汽，再将高温高压蒸汽回收利用，提高蒸发效率，降低能耗。
MVR蒸发器由压缩机、蒸发器和冷凝器组成。
下面将详细介绍MVR蒸发器的工作原理。
1. 压缩机MVR蒸发器中的压缩机起到将低温低压蒸汽压缩成高温高压蒸汽的作用。
压缩机通常采用离心式或轴流式，通过转子的旋转运动将蒸汽压缩。
压缩机的工作需要消耗一定的电能，但相较于传统蒸发器，MVR蒸发器的能耗较低。
2. 蒸发器蒸发器是MVR蒸发器中的核心组件，用于将待处理的液体进行蒸发。
在蒸发器中，液体被加热至其沸点以上，形成蒸汽。
蒸发器通常由加热管和传热表面组成，通过加热管将热能传递给液体，使其蒸发。
3. 冷凝器冷凝器用于将高温高压蒸汽冷凝成液体，以便进行下一轮的蒸发。
冷凝器通常采用传统的冷凝方式，通过冷却介质（如冷水）将蒸汽冷却至其饱和温度以下，使其凝结成液体。
MVR蒸发器的工作原理如下：1. 初始状态MVR蒸发器工作时，压缩机处于关闭状态，蒸发器中的液体待处理物质处于常温常压下。
2. 压缩机启动当蒸发器中的液体待处理物质达到一定液位时，压缩机启动。
启动后，压缩机开始旋转，将低温低压蒸汽压缩成高温高压蒸汽。
3. 高温高压蒸汽进入蒸发器经过压缩后，高温高压蒸汽进入蒸发器。
在蒸发器中，高温高压蒸汽通过加热管传递热能给液体待处理物质，使其蒸发。
4. 液体蒸发成蒸汽在蒸发器中，由于加热管的加热作用，液体待处理物质被加热至其沸点以上，逐渐蒸发成蒸汽。
蒸汽在蒸发器内部积聚，并随着蒸发器内部的压力变化而流动。
5. 高温高压蒸汽经冷凝器冷却经过蒸发器后，高温高压蒸汽进入冷凝器。
冷凝器中的冷却介质（如冷水）通过传热作用，将高温高压蒸汽冷却至其饱和温度以下，使其凝结成液体。
6. 凝结液体回流至蒸发器凝结液体通过重力作用回流至蒸发器，与待处理物质进行充分接触，实现热能传递和蒸发过程。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR蒸发器是一种高效能的蒸发设备，其工作原理是利用机械能将低温低压的蒸汽压缩成高温高压的蒸汽，然后通过传热器将热量传递给被蒸发物质，使其蒸发浓缩。
1. 蒸发器的组成MVR蒸发器主要由压缩机、传热器、蒸发室、分离器和冷凝器等组成。
压缩机是核心部件，用于将低温低压的蒸汽压缩成高温高压的蒸汽。
传热器用于将热量传递给被蒸发物质，使其蒸发浓缩。
蒸发室是蒸发过程的主要场所，被蒸发物质在其中蒸发浓缩。
分离器用于将蒸汽和被蒸发物质分离。
冷凝器用于将蒸汽冷凝成液体。
2. 工作原理MVR蒸发器的工作原理可以分为以下几个步骤：(1) 压缩蒸汽产生：蒸汽由压缩机压缩，使其温度和压力升高。
(2) 热量传递：高温高压的蒸汽通过传热器，将热量传递给被蒸发物质，使其蒸发浓缩。
(3) 蒸发浓缩：被蒸发物质在蒸发室中接收热量，蒸发成蒸汽，浓缩成液体。
(4) 蒸汽分离：蒸汽和液体被送入分离器，通过分离器将蒸汽和液体分离。
(5) 蒸汽冷凝：分离后的蒸汽进入冷凝器，被冷却成液体，以便重新进入压缩机进行再次压缩。
3. MVR蒸发器的优势MVR蒸发器相比传统的热力蒸发器具有以下优势：(1) 节能高效：MVR蒸发器利用机械能进行压缩，不需要外部热源，能够实现能量的循环利用，节约能源。
(2) 环保节能：MVR蒸发器不需要燃料燃烧，不产生废气和废水，对环境友好。
(3) 操作简便：MVR蒸发器具有自动控制系统，操作简单方便，不需要专业人员操作。
(4) 适合范围广：MVR蒸发器适合于各种浓缩物质，能够处理高浓度、高黏度的物质。
4. 应用领域MVR蒸发器广泛应用于化工、制药、食品、饮料、纸浆造纸、环保等领域。
例如，在制药行业中，MVR蒸发器可以用于浓缩药物溶液，提高产品纯度；在食品格业中，MVR蒸发器可以用于浓缩果汁、乳制品等；在纸浆造纸行业中，MVR蒸发器可以用于浓缩纸浆液，减少废水排放。
总之，MVR蒸发器是一种高效能、节能环保的蒸发设备，通过机械能将低温低压的蒸汽压缩成高温高压的蒸汽，实现被蒸发物质的蒸发浓缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mvr蒸发器运行原理
MVR是蒸汽机械再压缩技术
(mechanical bapor recompression )的简称。
mvr是重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的一项节能技术。
早在60年代，德国和法国已成功的将该技术用于化工、食品、造纸、医药、海水淡化及污水处理等领域。
多效蒸发过程中，蒸发器某一效的二次蒸汽不能直接作为本效热源，只能作为次效或次几效的热源。
如作为本效热源必须额外给其能量，使其温度(压力)提高。
蒸汽喷射泵只能压缩部分二次蒸汽，而mvr蒸发器则可压缩蒸发器中所有的二次蒸汽。
溶液在一个降膜蒸发器里，通过物料循环泵在加热管内循环。
初始蒸汽用新鲜蒸汽在管外给热，将溶液加热沸腾产生二次汽，产生的二次汽由涡轮增压风机吸入，经增压后，二次汽温度提高，作为加热热源进入加热室循环蒸发。
正常启动后，涡轮压缩机将二次蒸汽吸入，经增压后变为加热蒸汽，就这样源源不断进行循环蒸发。
蒸发出的水分最终变成冷凝水排出。
蒸发器其工作过程是将低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。
除开车启动外，整个蒸发过程中无需生蒸汽从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝
成水。
这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相当于多效蒸发的30效。
为使蒸发装置的制造尽可能简单和操作方便，经常使用单效离心再压缩器，也可以是高压风机或透平压缩器。
这
些机器在1:1.2到1:2压缩比范围内其体积流量较高。
对于低的蒸发速率，也可用活塞式压缩机、滑片压缩机或是螺杆压缩机。
蒸发设备紧凑，占地面积小、所需空间也小。
又可省去冷却系统。
对于需要扩建蒸发设备而供汽，供水能力不足，场地不够的现有工厂，特别是低温蒸发需要冷冻水冷凝的场合，可以收到既节省投资又取得较好的节能效果。
机械蒸汽再压缩的原理
由于成本原因，单级离心压缩机和高压风机被普遍用于机械蒸汽再压缩系统。
因此下述说明是针对此类设计。
离心压缩机是体积控制机器，即无论吸入压力多大，体积流率几乎保持恒定。
而质量流量的变化与绝对吸入压力成比例。
能量变化图
单级离心压缩机的压缩循环描绘在焓熵图中。
单级离心压缩机需要的动力:。
例如:将来自蒸发器的饱和水蒸汽从吸入状态p1=1.9 bar,
t1=119 ?压缩到p2= 2.7 bar, t2=161?(压缩比Π= 1.4)。
压缩循环沿着多变曲线1,2，蒸汽的比焓增加量Δhp。
对于蒸汽的比焓h2，通过压缩机内效率(等熵效率)的等式:在此温度下，它进入到蒸发器的加热器。
基于被吸入蒸汽的量，
kg/hr。
hp 单位多变(有效)压
缩功，kJ/kg。
hs 单位等熵压缩功，kJ/kg。
压缩机的等熵效率(内效率)除其他因素之外，单位多变压缩功 hp取决于 mvr 能流图能流图
多方指数κ和吸入气体的摩尔质量M，以及吸入温度和要求的压升。
对于原动机(电动机、燃气机、涡轮机等)的实际耦合功率，考虑了更大的机械损耗余量。
叶轮由标准材料制造的单级离心压缩机能够获得压缩因子1.8的水蒸汽压升，如果采用钛等更高质量的材料，压缩因子可高达2.5。
这样一来，最终压力p2就是吸入压力p1的1.8倍，或最大2.5倍，这对应于饱和蒸汽温度升高约12-18K，最大温升可到30K，这取决于吸入压力。
就蒸发技术而言，通常的做法是根据相应的水沸点温度来表示其压力。
这样，有效温差就被直接表示出来。
采用机械蒸汽再压缩的原因。
1)单位能量消耗低
2) 因温差低使产品的蒸发温和
3) 由于常用单效使产品停留时间短
4) 工艺简单，实用性强
5) 部分负荷运转特性优异
6) 操作成本低
通过使用相对少的能量，即在压缩热泵情况下的压缩机叶轮的机械能，能量被加入工艺加热介质中并进入连续循环。
在此情况下，不需要一次蒸汽作为加热介质。
机械蒸汽再压缩机-设计与功能范围
用于气体压缩的机器是按照正位移原理或动力学原理来操作的。
在正位移机器中，机器活动件将吸入室和压力室分隔开，操作室的体积减少而气体压力升高。
在使用往复式压缩机的情况下，这样的过程通过气缸内活塞的运动来实现的。
在动力式机器中，通过叶轮片高周速的旋转供给气体能量。
气体首先被加速然后通过位于叶轮下游的扩散器减速。
这样，高速度转化为压力能。
根据流体通过叶轮的方向，将相关设备称为轴流、混流或离心式压缩机。
最适用的压缩机类型取决于相关应用的操作条件。
关键参数是需要达到的压升和待压缩蒸汽的流量。
Π是最终压力p2
与吸入压力p1的比值，定义为压缩比。
由于蒸发装置经常是在真空范围内操作，加热表面负荷中等，温差小，所以通常采用离心式再压缩机。
动力式操作压缩机
混流式离心式
离心风机
单级离心压缩机
多级离心压缩机离心压缩机的设计细节
气体出口
整体蜗壳
允许最终压力高达
进口导向叶轮
用于连续调节，
达到最大的部分载荷效率
气体入口
最高质量的小齿轮轴
确保安全操作
免维护的小齿轮轴承
具有最佳的润湿特性
坚固的齿轮箱
紧凑设计
斜齿轮
直接驱动主油泵
给轴承和齿轮提供
可靠的润滑
半开式设计的叶轮
允许每级达到
最大的压力比技术特点:
mvr原理图
1)低能耗、低运行费用;
2)占地面积小;
3)公用工程配套少，工程总投资少，
4)运行平稳，自动化程度高;
5)无需原生蒸汽;
6)可以在40?下蒸发而无需冷冻设备，特别适合热敏性物料。
应用推广范围:
1)蒸发浓缩
2)蒸发结晶
3)低温蒸发技术参数:
1)蒸发一吨水需要耗电为23-70度电;
2)可以实现蒸发温度17- 40?的低温蒸发(无需冷冻水系统)。
