T型齿同步带标准
同步带轮规格型号大全
同步带轮规格型号大全内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、梯型齿同步带轮规格型号MXL型同步带轮、 XL型同步带轮、L型同步带轮、 H 型同步带轮、XH型同步带轮、 XXH型同步带轮梯型齿同步带轮参数含义例如：60-XL-075 AF 表示齿数：60型号：XL所使用同步带宽度代号：0.75*25.4=19.1mm轮型代号：AF (另外轮型有：AS、BS、BF、W)二、西德T型齿同步带轮规格型号T2.5型同步带轮、 T5型同步带轮、T10型同步带轮、 T20型同步带轮、AT5型同步带轮、AT10型同步带轮、AT20型同步带轮西德T型齿同步带轮参数含义例如：50 - T10 -32 W齿数：50型号：T10所使用同步带宽度代号：32mm轮型代号：W (另外轮型有：AS、BS、AF、BF)三、圆弧齿同步带轮规格型号HTD 2M型同步带轮、 3M型同步带轮、 5M型同步带轮、 8M型同步带轮、 14M 型同步带轮、20M型同步带轮STS/STPD S2M型同步带轮、S3M型同步带轮、S4.5型同步带轮、S5M型同步带轮、S8M型同步带轮、S14M型同步带轮RPP/HPPD RPP2M型同步带轮、RPP3M型同步带轮、RPP5M型同步带轮、RPP8M型同步带轮、RPP14M型同步带轮圆弧齿同步带轮参数含义例如：1）40-5M-20 AS 表示齿数：40型号：5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)2）40-S5M-20 AS 表示齿数：40型号：S5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)3）40-RPP5M-20 AS 表示齿数：40型号：RPP5M所使用同步带宽度代号：20mm轮型代号：AS (另外轮型有：BS、AF、BF、W)内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
t5同步带轮齿形参数
t5同步带轮齿形参数
T5同步带是一种常见的传动装置，具有一定的轮齿形参数。
下面以中文介绍T5同步带的轮齿形参数：
1. 齿高（HT）：T5同步带的齿高指的是齿向高度，通常用毫米（mm）表示。
齿高决定了同步带在传动过程中的握着力和传力能力。
2. 齿距（PT）：T5同步带的齿距指的是齿轮中心距离相邻两齿之间的距离，也即齿轮中心的轴向间距。
齿距与齿数直接相关，可以根据需要选择合适的齿距。
3. 齿宽（WT）：T5同步带的齿宽指的是带状物体齿部的宽度，也即同步带表面上齿接触的宽度。
齿宽与传动装置的功率传递能力有关，一般可根据传动功率需求来选择合适的齿宽。
4. 齿形角（φ）：T5同步带的齿形角指的是齿轮齿向顶部和底部之间的夹角。
齿形角的大小对同步带的传动性能有影响，一般根据具体需要来选择合适的齿形角。
5. 齿距角（α）：T5同步带的齿距角指的是两相邻齿之间的夹角，也是同步带与齿轮之间传力的角度。
齿距角的选择可以根据实际传动需求及具体设计要求。
以上是T5同步带的一些常见轮齿形参数，它们对于传动装置的性能和应用有着重要的影响，根据具体情况选择合适的参数可以提高传动效率和可靠性。
t5同步带轮齿形参数

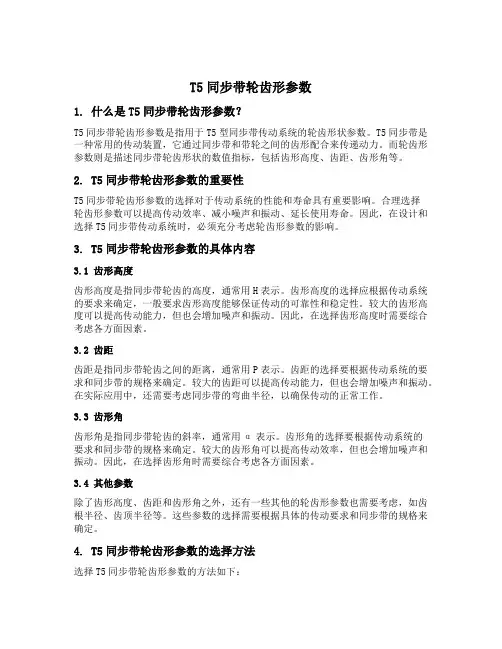

T5同步带轮齿形参数1. 什么是T5同步带轮齿形参数？T5同步带轮齿形参数是指用于T5型同步带传动系统的轮齿形状参数。
T5同步带是一种常用的传动装置，它通过同步带和带轮之间的齿形配合来传递动力。
而轮齿形参数则是描述同步带轮齿形状的数值指标，包括齿形高度、齿距、齿形角等。
2. T5同步带轮齿形参数的重要性T5同步带轮齿形参数的选择对于传动系统的性能和寿命具有重要影响。
合理选择轮齿形参数可以提高传动效率、减小噪声和振动、延长使用寿命。
因此，在设计和选择T5同步带传动系统时，必须充分考虑轮齿形参数的影响。
3. T5同步带轮齿形参数的具体内容3.1 齿形高度齿形高度是指同步带轮齿的高度，通常用H表示。
齿形高度的选择应根据传动系统的要求来确定，一般要求齿形高度能够保证传动的可靠性和稳定性。
较大的齿形高度可以提高传动能力，但也会增加噪声和振动。
因此，在选择齿形高度时需要综合考虑各方面因素。
3.2 齿距齿距是指同步带轮齿之间的距离，通常用P表示。
齿距的选择要根据传动系统的要求和同步带的规格来确定。
较大的齿距可以提高传动能力，但也会增加噪声和振动。
在实际应用中，还需要考虑同步带的弯曲半径，以确保传动的正常工作。
3.3 齿形角齿形角是指同步带轮齿的斜率，通常用α表示。
齿形角的选择要根据传动系统的要求和同步带的规格来确定。
较大的齿形角可以提高传动效率，但也会增加噪声和振动。
因此，在选择齿形角时需要综合考虑各方面因素。
3.4 其他参数除了齿形高度、齿距和齿形角之外，还有一些其他的轮齿形参数也需要考虑，如齿根半径、齿顶半径等。
这些参数的选择需要根据具体的传动要求和同步带的规格来确定。
4. T5同步带轮齿形参数的选择方法选择T5同步带轮齿形参数的方法如下：4.1 确定传动要求首先，需要明确传动系统的要求，包括传动功率、转速、传动比等。
这些要求将直接影响到轮齿形参数的选择。
4.2 确定同步带规格根据传动要求，选择合适的T5同步带规格。
同步带轮型 和尺寸
齿型尺寸、公差及技术参数齿轮直边齿形尺寸和公差(mm)节线代号bwhgΨ+1.5°rbrt2δ查 看MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 详细规格XXL 1.14±0.05 0.84 25 0.35 0.30 0.508 详细规格 XL 1.32±0.05 1.65 25 0.41 0.64 0.508 详细规格L 3.05±0.10 2.67 20 1.19 1.17 0.762 详细规格H 4.19±0.13 3.05 20 1.60 1.6 1.372 详细规格XH 7.90±0.15 7.14 20 1.98 2.39 2.794 详细规格XXH12.17±0.1810.31203.963.183.048详细规格T 型齿同步带轮齿型尺寸(mm)齿距 代号形状形状 y gradrbrt2a查看S E br N br S E hgN hg偏差偏差 偏差 mix ±.15° max 偏差T2.5 1.75+0.05 0 1.83+0.05 0 0.75+0.05 0 1 25 0.2 0.3+0.05 0 0.6 详细规格T5 2.96 +0.05 0 3.32 +0.05 0 1.25 +0.05 0 1.95 25 0.4 0.6 +0.05 0 1 详细规格T10 6.02 +0.1 0 6.57 +0.1 0 2.6 +0.1 0 3.4 25 0.6 0.8 +0.1 0 2 详细规格T20 11.65 +0.15 012.6 +0.15 05.2 +0.13 06 25 0.8 1.2 +0.1 03 详细规格HTD同步带轮齿型尺寸(mm)节距型号节距齿高底圆半径齿槽宽齿顶圆半径齿形角查 看3M 3 1.28 0.91 1.90 0.3 ≈14° 详细规格5M 5 2.16 0.56 3.25 0.48 ≈14° 详细规格8M 8 3.54 2.57 5.35 0.8 ≈14° 详细规格14M 14 6.20 4.65 9.80 1.4 ≈14° 详细规格MXL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22MXL 22 14.23 13.72 18 12 123MXL 23 14.88 14.37 18 12 124MXL 24 15.52 15.02 18 12 125MXL 25 16.17 15.66 18 12 126MXL 26 16.82 16.31 22 11 127MXL 27 17.46 16.96 22 11 128MXL 28 18.11 17.60 22 11 129MXL 29 18.76 18.25 22 11 130MXL 30 19.40 18.90 22 11 132MXL 32 20.70 20.19 25 15 134MXL 34 21.99 21.48 25 15 136MXL 36 23.29 22.78 26 17 1 38MXL 38 24.58 24.07 29 18 1 40MXL 40 25.87 25.36 29 18 1 42MXL 42 27.17 26.66 29 18 1 44MXL 44 28.46 27.95 32 21 1 46MXL 46 29.75 29.25 32 21 1 48MXL 48 31.05 30.54 34.5 24.5 1 50MXL 50 32.34 31.83 34.5 24.5 1 52MXL 52 33.63 33.13 37.8 28 1 60MXL 60 38.81 38.30 44 32 1 72MXL 72 46.57 46.06 51 36 1XL型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h10XL 10 16.17 15.66 22 11 1 11XL 11 17.79 17.28 22 11 1 12XL 12 19.40 18.90 25 15 1 13XL 13 21.02 20.51 25 15 1 14XL 14 22.64 22.13 26 17 1 15XL 15 24.26 23.75 29 18 1 16XL 16 25.87 25.36 29 18 1 17XL 17 27.49 26.98 32 21 1 18XL 18 29.11 28.60 32 21 1 19XL 19 30.72 30.22 34.5 24.5 1 20XL 20 32.34 31.83 37.8 28 1 21XL 21 33.96 33.45 40 27 1 22XL 22 35.57 35.07 40 27 1 23XL 23 37.19 36.68 40 27 1 24XL 24 38.81 38.30 44 32 1 25XL 25 40.43 39.92 44 32 1 26XL 26 42.04 41.43 49 29 1 27XL 27 43.66 43.15 48 38 1 28XL 28 45.28 44.77 48 38 1 30XL 30 48.51 48.00 51 36 1 32XL 32 51.74 51.24 58 47 1.5 34XL 34 54.97 54.47 58 47 1.5 36XL 36 58.21 57.70 61 45 1.5 38XL 38 61.45 60.94 64 48 1.5 40XL 40 64.68 64.17 68 52 1.5 42XL 42 67.91 67.41 73 61 1.544XL 44 71.15 70.64 78 66 1.546XL 46 74.38 73.87 78 66 1.548XL 48 77.62 77.11 82 64 1.550XL 50 80.85 80.34 86 70 1.560XL 60 97.02 96.51 102 70 1.572XL 72 116.43 115.92 121 109 1.5L型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12L 12 36.38 35.62 40 27 113L 13 39.41 38.65 44 32 114L 14 42.45 41.68 49 29 115L 15 45.48 44.72 51 36 116L 16 48.51 47.75 54 39 117L 17 51.54 50.78 61 45 1.518L 18 54.57 53.81 61 45 1.519L 19 57.61 56.84 61 45 1.520L 20 60.64 59.88 64 48 1.521L 21 63.67 62.91 68 52 1.522L 22 66.70 65.94 75 55 1.523L 23 69.73 68.97 75 55 1.524L 24 72.77 72.00 80 60 1.525L 25 75.80 75.04 82 64 1.526L 26 78.83 78.07 86 70 1.527L 27 81.86 81.10 86 70 1.528L 28 84.89 84.13 90 70 1.530L 30 90.96 90.20 98 78 1.532L 32 97.02 96.26 102 90 1.534L 34 103.08 102.32 108.5 90 1.536L 36 109.15 108.39 115 95 1.538L 38 115.21 114.45 123 103 1.540L 40 121.28 120.51 131 111 1.542L 42 127.34 126.58 138 118 1.544L 44 133.40 132.64 146 126 1.546L 46 139.47 138.71 153 133 1.548L 48 145.53 144.7750L 50 151.60 150.8360L 60 181.91 181.1572L 72 218.30 217.5384L 84 254.68 253.9296L 96 291.06 290.30H型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14H 14 56.60 55.22 64 48 1.515H 15 60.64 59.27 68 52 1.516H 16 64.68 63.31 75 55 1.517H 17 68.72 67.35 75 55 1.518H 18 72.77 71.39 80 60 1.519H 19 76.81 75.44 82 64 1.520H 20 80.85 79.48 86 70 1.521H 21 84.89 83.52 90 70 1.522H 22 88.94 87.56 98 78 1.523H 23 92.98 91.61 98 78 1.524H 24 97.02 95.65 106 88 1.525H 25 101.06 99.69 106 88 1.526H 26 105.11 103.73 108.5 90 1.527H 27 109.15 107.78 115 95 1.528H 28 113.19 111.82 123 103 1.530H 30 121.28 119.90 131 111 1.532H 32 129.36 127.99 138 118 1.534H 34 137.45 136.07 146 126 1.536H 36 145.53 144.16 153 133 1.538H 38 153.62 152.24 164 142 240H 40 161.70 160.33 170 150 242H 42 169.79 168.4144H 44 177.87 176.5046H 46 185.96 184.5848H 48 194.04 192.6750H 50 202.13 200.7560H 60 242.55 241.1872H 72 291.06 289.6984H 84 339.57 338.2096H 96 388.08 386.71XH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XH 18 127.34 124.55 139 110 4.5 19XH 19 134.41 131.62 146 117 4.5 20XH 20 141.49 138.69 153 124 4.521XH 21 148.56 145.77 160 131 4.5 22XH 22 155.64 152.84 167 138 4.5 23XH 23 162.71 159.92 174 145 4.5 24XH 24 169.79 166.99 181 152 4.5 25XH 25 176.86 174.07 188 159 4.5 26XH 26 183.94 181.14 195 166 4.5 27XH 27 191.01 188.22 202 173 4.5 28XH 28 198.08 195.29 209 180 4.5 30XH 30 212.23 209.4432XH 32 226.38 223.5940XH 40 282.98 280.1848XH 48 339.57 336.7860XH 60 424.47 421.6772XH 72 509.36 506.5784XH 84 594.25 591.4696XH 96 679.15 676.35120XH 120 848.93 846.14XXH 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18XXH 18 181.91 178.87 199 157 5.5 19XXH 19 192.02 188.97 209 167 5.5 20XXH 20 202.13 199.08 219 177 5.5 21XXH 21 212.23 209.19 229 187 5.5 22XXH 22 222.34 219.29 239 197 5.5 24XXH 24 242.55 239.5025XXH 25 252.66 249.6126XXH 26 262.76 259.7227XXH 27 272.87 269.8230XXH 30 303.19 300.1440XXH 40 404.25 401.2148XXH 48 485.10 482.0660XXH 60 606.38 603.3372XXH 72 727.66 724.61T2.5 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h19-T2.5 19 15.12 14.59 18 12 120-T2.5 20 15.92 15.39 18 12 121-T2.5 21 16.71 16.18 18 12 122-T2.5 22 17.51 16.98 22 11 123-T2.5 23 18.30 17.77 22 11 124-T2.5 24 19.10 18.57 22 11 125-T2.5 25 19.89 19.36 22 11 126-T2.5 26 20.69 20.16 25 15 127-T2.5 27 21.49 20.96 25 15 128-T2.5 28 22.28 21.75 25 15 129-T2.5 29 23.08 22.55 25 15 130-T2.5 30 23.87 23.34 29 18 132-T2.5 32 25.46 24.93 29 18 134-T2.5 34 27.06 26.53 32 21 136-T2.5 36 28.65 28.12 32 21 138-T2.5 38 30.24 29.71 32 21 140-T2.5 40 31.83 31.30 34.5 24.5 142-T2.5 42 33.42 32.89 37.5 28 144-T2.5 44 35.01 34.48 40 27 146-T2.5 46 36.61 36.08 40 27 148-T2.5 48 38.20 37.67 40 27 150-T2.5 50 39.79 39.26 44 32 160-T2.5 60 47.75 47.22 51 36 1T5 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 10-T5 10 15.92 15.07 18 12 111-T5 11 17.51 16.66 22 11 112-T5 12 19.10 18.25 25 15 113-T5 13 20.69 19.84 25 15 114-T5 14 22.28 21.43 25 15 115-T5 15 23.87 23.02 26 17 116-T5 16 25.46 24.61 29 18 117-T5 17 27.06 26.21 29 18 118-T5 18 28.65 27.80 32 21 119-T5 19 30.24 29.39 34.5 24.5 120-T5 20 31.83 30.98 34.5 24.5 121-T5 21 33.42 32.57 37.8 28 122-T5 22 35.01 34.16 40 27 123-T5 23 36.61 35.76 40 27 125-T5 25 39.79 38.94 44 32 126-T5 26 41.38 40.53 44 32 127-T5 27 42.97 42.12 48 38 128-T5 28 44.56 43.71 48 38 129-T5 29 46.15 45.30 51 36 130-T5 30 47.75 46.90 51 36 132-T5 32 50.93 50.08 54 39 1.534-T5 34 54.11 53.26 28 47 1.536-T5 36 57.30 56.45 61 45 1.538-T5 38 60.48 59.63 64 48 1.540-T5 40 63.66 62.81 68 52 1.542-T5 42 66.85 66.00 73 61 1.544-T5 44 70.03 69.18 73 61 1.546-T5 46 73.21 72.36 78 66 1.548-T5 48 76.39 75.54 82 64 1.550-T5 50 79.58 78.73 86 70 1.560-T5 60 95.49 94.64 102 90 1.5T10 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 12-T10 12 38.20 36.35 40 27 113-T10 13 41.38 39.53 49 29 114-T10 14 44.56 42.71 49 29 115-T10 15 47.75 45.90 51 36 116-T10 16 50.93 49.08 54 39 117-T10 17 54.11 52.26 61 45 1.518-T10 18 57.30 55.45 61 45 1.519-T10 19 60.48 58.63 64 48 1.520-T10 20 63.66 61.81 68 52 1.521-T10 21 66.85 65.00 75 55 1.522-T10 22 70.03 68.18 75 55 1.523-T10 23 73.21 71.36 80 60 1.524-T10 24 76.39 74.54 82 64 1.525-T10 25 79.58 77.7326-T10 26 82.76 80.91 90 70 1.527-T10 27 85.94 84.09 90 70 1.528-T10 28 89.13 87.28 98 78 1.529-T10 29 92.31 90.46 98 78 1.530-T10 30 95.49 93.64 102 83 1.532-T10 32 101.86 100.01 106 88 1.534-T10 34 108.23 106.38 115 95 1.536-T10 36 114.59 112.74 123 103 1.538-T10 38 120.96 119.11 131 111 1.540-T10 40 127.32 125.47 131 111 1.542-T10 42 133.67 131.84 138 118 1.544-T10 44 140.06 138.21 146 126 1.546-T10 46 146.42 144.57 153 133 1.548-T10 48 152.79 150.9450-T10 50 159.15 157.3060-T10 60 190.99 189.14T20型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h18-T20 18 114.59 111.76 124 98 4.5 19-T20 19 120.96 118.13 130 104 4.5 20-T20 20 127.35 124.49 136 110 4.5 21-T20 21 133.69 130.86 143 117 4.5 22-T20 22 140.06 137.23 149 123 4.5 23-T20 23 146.42 143.59 156 130 4.5 24-T20 24 152.79 149.96 162 136 4.5 25-T20 25 159.15 156.32 168 142 4.5 26-T20 26 165.52 162.69 175 149 4.5 27-T20 27 171.89 169.06 181 155 4.5 28-T20 28 178.25 175.42 187 161 4.5 29-T20 29 184.62 181.79 194 168 4.5 30-T20 30 190.99 188.16 200 174 4.5 32-T20 32 203.72 200.8934-T20 34 216.45 213.6236-T20 36 229.18 226.3538-T20 38 241.92 239.0940-T20 40 254.65 251.8242-T20 42 267.38 264.5544-T20 44 280.11 277.2846-T20 46 292.85 290.0248-T20 48 305.58 302.7550-T20 50 318.31 315.4860-T20 60 381.97 379.143M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度 h15-3M 15 14.32 13.56 18 10 1 16-3M 16 15.28 14.52 18 10 1 17-3M 17 16.23 15.47 22 11 1 18-3M 18 17.19 16.43 22 11 1 19-3M 19 18.14 17.38 22 11 1 20-3M 20 19.10 18.34 22 11 1 21-3M 21 20.05 19.29 22 11 1 22-3M 22 21.01 20.25 25 15 1 23-3M 23 21.96 21.20 25 15 1 24-3M 24 22.92 22.16 26 17 1 25-3M 25 23.87 23.11 26 17 1 26-3M 26 24.83 24.07 29 18 1 27-3M 27 25.78 25.02 29 18 1 28-3M 28 26.74 25.98 129 18 1 30-3M 30 28.65 27.89 32 21 1 32-3M 32 30.56 29.80 34.5 24.5 1 34-3M 34 32.47 31.71 37.8 28 1 36-3M 36 34.38 33.62 40 27 1 38-3M 38 36.29 35.53 40 27 1 40-3M 40 38.20 37.44 44 32 1 42-3M 42 40.11 39.35 44 32 1 44-3M 44 42.02 41.26 48 38 1 46-3M 46 43.93 43.17 48 38 1 48-3M 48 45.84 45.08 48 38 1 50-3M 50 47.75 46.99 51 36 1 60-3M 60 57.30 56.54 61 45 1.5 72-3M 72 68.75 67.99 73 61 1.55M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 14-5M 14 22.28 21.14 25 15 115-5M 15 23.87 22.73 29 18 116-5M 16 25.46 24.32 29 18 117-5M 17 27.06 25.92 32 21 118-5M 18 28.65 27.51 32 21 119-5M 19 30.24 29.10 34.5 24.5 120-5M 20 31.83 30.69 34.5 24.5 121-5M 21 33.42 32.28 40 27 122-5M 22 35.01 33.87 40 27 123-5M 23 36.61 35.47 40 27 124-5M 24 38.20 37.06 44 32 125-5M 25 39.79 38.65 44 32 126-5M 26 41.38 40.24 44 32 127-5M 27 42.97 41.83 49 29 128-5M 28 44.56 43.42 48 38 130-5M 30 47.75 46.61 51 36 132-5M 32 50.93 49.79 54 39 134-5M 34 54.11 52.97 58 47 1.536-5M 36 57.30 56.16 61 45 1.538-5M 38 60.48 59.34 64 48 1.540-5M 40 63.66 62.52 68 52 1.542-5M 42 66.85 65.71 73 61 1.544-5M 44 70.03 68.89 73 61 1.546-5M 46 73.21 72.07 78 66 1.548-5M 48 76.39 75.25 82 64 1.550-5M 50 79.58 78.44 86 70 1.560-5M 60 95.49 94.35 102 90 1.58M 型同步带轮尺寸表单位：(mm) 规格齿数节径 d外径 do档边直径 df档边内径 db档边厚度 h 22-8M 22 56.02 54.65 61 45 1.523-8M 23 58.57 57.20 64 48 1.524-8M 24 61.12 59.75 68 52 1.525-8M 25 63.66 62.29 75 55 1.526-8M 26 66.21 64.84 75 55 1.527-8M 27 68.75 67.38 75 55 1.528-8M 28 71.30 69.93 80 60 1.530-8M 30 76.39 75.02 82 64 1.532-8M 32 81.49 80.12 90 70 1.534-8M 34 86.58 85.21 98 78 1.536-8M 36 91.67 90.30 98 78 1.538-8M 38 96.77 95.40 106 88 1.540-8M 40 101.86 100.49 108.5 90 1.542-8M 42 106.95 105.58 115 95 1.544-8M 44 112.05 110.68 123 103 1.546-8M 46 117.14 115.77 123 103 1.548-8M 48 122.23 120.86 131 111 1.550-8M 50 127.32 125.95 138 118 1.564-8M 64 162.97 161.6072-8M 72 183.35 181.9880-8M 80 203.72 202.3590-8M 90 229.18 227.81112-8M 112 285.21 283.8414M 型同步带轮尺寸表单位：(mm)规格齿数节径 d外径 do档边直径df 档边内径db档边厚度h28-14M 28 124.78 121.98 134 108 3.5 29-14M 29 129.23 126.43 138 112 3.5 30-14M 30 133.69 130.89 143 117 3.5 32-14M 32 142.60 139.80 152 126 3.5 34-14M 34 151.52 148.72 161 135 3.5 36-14M 36 160.43 157.63 170 144 3.5 38-14M 38 169.34 166.54 179 153 3.5 40-14M 40 178.25 175.45 187 161 3.5 42-14M 42 187.17 184.37 196 170 3.5 44-14M 44 196.08 193.28 205 179 3.5 46-14M 46 204.99 202.1948-14M 48 213.90 211.1050-14M 50 222.82 220.0256-14M 56 249.55 246.7564-14M 64 285.21 282.4172-14M 72 320.86 318.0680-14M 80 356.51 353.7190-14M 90 401.07 398.27。
2gt同步轮齿形参数
2gt同步轮齿形参数

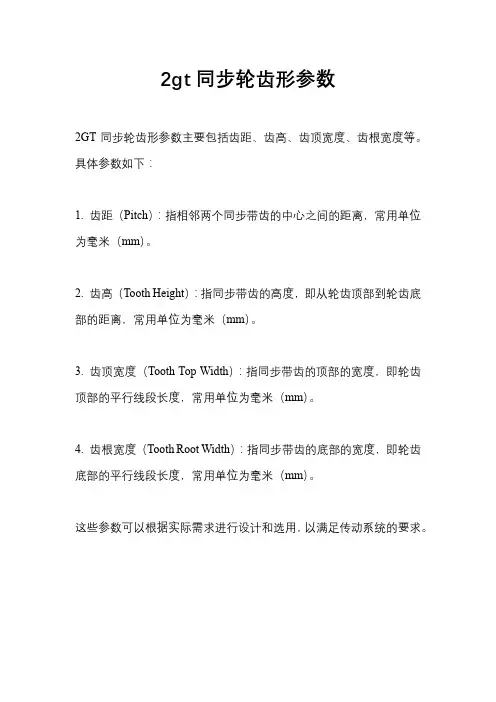

2GT同步轮齿形参数主要包括齿距、齿高、齿顶宽度、齿根宽度等。
具体参数如下：
1. 齿距（Pitch）：指相邻两个同步带齿的中心之间的距离，常用单位为毫米（mm）。
2. 齿高（Tooth Height）：指同步带齿的高度，即从轮齿顶部到轮齿底部的距离，常用单位为毫米（mm）。
3. 齿顶宽度（Tooth Top Width）：指同步带齿的顶部的宽度，即轮齿顶部的平行线段长度，常用单位为毫米（mm）。
4. 齿根宽度（Tooth Root Width）：指同步带齿的底部的宽度，即轮齿底部的平行线段长度，常用单位为毫米（mm）。
这些参数可以根据实际需求进行设计和选用，以满足传动系统的要求。
同步带型号

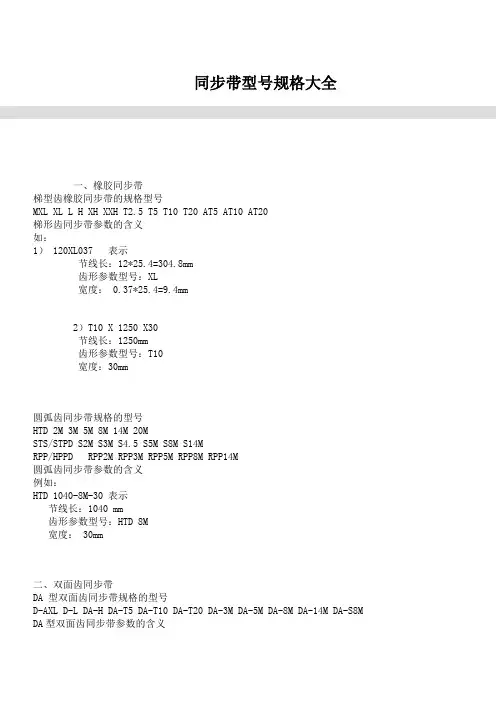

同步带型号规格大全一、橡胶同步带梯型齿橡胶同步带的规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数的含义如：1） 120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm圆弧齿同步带规格的型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14MRPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数的含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm二、双面齿同步带DA 型双面齿同步带规格的型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数的含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度： 40mmDB 型双面齿同步带规格和型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数及含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度： 40mm三、汽车同步带规格及型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22 表示齿数： 99齿形参数型号： RU宽度： 22mm四、多楔带规格及型号PH PJ PK PL PM多楔带参数含义例如：1) 公制：10PJ1089楔数： 10有效长度： 1089 mm2） 10PJ250楔数： 10有效长度： 25*25.4=635mm五、切割V带普通V带规格及型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格及型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)窄V带参数含义:例如：1) SPZ 40 表示型号： SPZ 长度： 40*25.4=1016mm2) SP 1016 表示型号： SPZ 长度： 40*25.4=1016mm六、聚氨酯同步带规格及型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1） 120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm3） HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm橡胶同步带所有规格尺寸规格节线长 (mm) 模宽 (mm) 齿数AT10×500 500.00 450 50AT10×560 560.00 450 56AT10×660 660.00 450 66AT10×730 730.00 450 73AT10×840 840.00 450 84AT10×920 920.00 450 92AT10×960 960.00 200 96AT10×1010 1010.00 200 101AT10×1150 1150.00 450 115AT10×1210 1210.00 200 121AT10×1240 1240.00 450 124AT10×1250 1250.00 450 125AT10×1280 1280.00 200 128AT10×1500 1500.00 450 150AT10X1610 1610.00 450 161AT10×1800 1800.00 250 180AT10×1940 1940.00 450 194AT10×2000 2000.00 250 200AT10×2250 2250.00 450 225AT10×2590 2590.00 450 259AT10×2880 2880.00 450 288AT10×3080 3080.00 450 308AT10×3150 3150.00 250 315AT10×3340 3340.00 450 334。
同步带规格及型参数大全精编版
同步带规格及型参数大全GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-同步带规格及型号参数大全时间:2010-02-18 02:00来源:未知作者:admin 点击: 729次一、橡胶同步带梯型齿橡胶同步带规格型号 MXL XL L H XH XXH T2.5 T5 T10T20 AT5 AT10 AT20 梯形齿同步带参数含义例如： 1 ） 120XL037 表示节线长： 12*25.4= 304.8mm 齿形参数型号： XL 宽度： 0.37*25.4= 9.4mm 2 ） T10 X 1250 X30 节线长： 1250mm一、橡胶同步带梯型齿橡胶同步带规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数含义例如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm圆弧齿同步带规格型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14M RPP/HPPDRPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm二、双面齿同步带DA 型双面齿同步带规格型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度： 40mmDB 型双面齿同步带规格型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度： 40mm三、汽车同步带规格型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22表示齿数： 99齿形参数型号： RU宽度： 22mm四、多楔带规格型号PH PJ PK PL PM多楔带参数含义例如：1)公制：10PJ1089楔数： 10有效长度： 1089 mm2）10PJ250楔数： 10有效长度： 25*25.4=635mm 五、切割V带普通V带规格型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N) 窄V带参数含义:例如：1) SPZ 40 表示型号： SPZ 长度： 40*25.4=1016mm2) SP 1016 表示型号： SPZ 长度： 40*25.4=1016mm六、聚氨酯同步带规格型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数同步带型号：T10宽度：30mm3） HTD 1040-8M-30 表示节线长：1040 mm齿形同步带参数型号：HTD 8M宽度： 30mm七、开口PU同步带规格型号T5 T10 T20 AT5 AT10 AT20 XL L H XH HTD-5M HTD-8M HTD-14M STPD/STS-5M STPD/STS-8M开口PU同步带参数表示含义例如：30T5 表示齿形参数： T5 宽度： 30mm 长度任意，根据客户来选型，一卷100米。
同步带尺寸表
T型齿同步带欲参考每种型号的详细尺寸，请点击“详细规格”型号节距(mm)齿高(mm)带厚(mm)角度β°查看MXL40详细规格XL50详细规格L40详细规格H40详细规格XH40详细规格XXH40详细规格40详细规格T5540详细规格T101040详细规格T202040详细规格AT5550详细规格AT101050详细规格AT202050详细规格同步带规格、型号、尺寸表MXL 型（节距= 2.032mm ）规格节线长 (mm)模宽(mm)齿数21MXL6026同步带规格、型号、尺寸表XL 型（节距=5.080mm）同步带规格、型号、尺寸表L 型（节距=9.525mm）同步带规格、型号、尺寸表H 型（节距=12.70mm）同步带规格、型号、尺寸表XH 型（节距=22.225mm）同步带规格、型号、尺寸表XXH 型（节距=31.750mm）同步带规格、型号、尺寸表型（节距=2.50mm）同步带规格、型号、尺寸表T 5 型（节距=5.00mm）同步带规格、型号、尺寸表T 10 型（节距=10.00mm）同步带规格、型号、尺寸表T20型（节距=20.00mm)同步带规格、型号、尺寸表AT5型（节距=5.00mm)同步带规格、型号、尺寸表AT10型（节距=10.00mm)同步带规格、型号、尺寸表AT20型（节距=20.00mm)AT20×3100155 AT20×3620181 AT20×4760238 AT20×7600380圆弧齿工业同步带发表时间：2010-11-17 文字〖中小〗阅读次数：208 [关闭窗口]齿型代号型号节距 (mm) 齿高(mm) 带厚(mm) 详细尺寸HTD2M 2 3M 3 5M5 8M8 14M14 20M 20 STPD/STSS2M2 S3M 3S5M 5 S8M 8 S14M14 RPP/HPPD2M 2 3M3 5M 5 8M 8 14M1410HTDSTPD / STSRPD / HPPDDA 型双面齿同步带，其两面带齿呈对称排列DB型双面齿同步带，其两面带齿呈交错位置排列双面齿同步带的总高度型号W TD-MXLD-XLD-LD-HD-XHD-XXHD-T5D-T10D-T20D-AT10-3M-5M-8M-14M8M规格节线长(mm)齿数196XL-1970XL~98~985203L~1988L~54~530670H~2500H~6350124~500700XH~2275XH~80~260汽车同步带的结构组成:1、背胶2、芯线3、齿胶4、齿布汽车用同步带汽车用同步带相关指数汽车用同步带聚氨酯工业用周节制氯丁橡胶型工业用周节制同步带氯丁橡胶型工业用HTD圆氯丁橡胶型同步带氯丁橡胶型双面齿同型号节距pb齿高ht带高hsMXLXLLHXHXXHT55T1010T20 20 AT5 5 AT1010S4.5MS5M 5S8M 8S14M14同步带性能表试验项目节距代号MXLXL L H X拉伸试验拉伸强度≥KN/25.4mm 伸长率≤%伸长试验的载荷表注：伸长率是下表所示的载荷时伸长率。
