集装箱工作流程图
集装箱闸口操作流程图
集装箱闸口操作流程接班前准备：查看上班的交接班记录.跟上班的同事现场交接。
白班关闭通道照明灯.夜班开启通道照明灯。
出入门程序操作：开启电脑.双击桌面上的Sysmenu图标.单击“智能闸口”.用户名“GATE3A”（共四个口：3、5、6、7.三个班次A、B、C.对应本班本口.正确选择输入）。
如上班没有退出程序.接班人要关闭程序.重新接班“进门操作”是办理收箱和提箱业务.“出门操作”是办理车辆出场.“取消进门”显示当班进门操作所办理收提箱业务但还未装卸箱的所有车辆。
司机如提出不提箱时.就在这里面删除.或者操作错误需重新办理时.也在这里删除。
“查询”里的“已作业/未出闸车列表”显示本班进场并且已经装卸完箱的车辆.出口能进行的出门车辆操作都显示在这里面。
“出闸列队查询”里提供任何时间段进口和出口办理完收箱和提箱并已经出场的车辆及箱号查询.“退换箱查询”里提供任何时间段在出口办理完退箱和换箱业务的车辆及箱号查询。
监控操作：双击桌面上的“海关卡口业务远程监控端系统”图标.用户名：000001. 密码：111111.弹出的页面左侧有通道口列表.勾选自己对应的通道口.单击“信息查询”.选择“历史记录查询”.弹出的框点确认.待车进入通道.监控扫描照相后.双击通道监控信息栏.这时进入“数据补采”页面.列出六个页面.上面三个是前箱的前左右三面.下面是后箱的后左右三面.箱体除去底面的五个面都有箱号.箱顶有两个箱号（前顶部和后顶部）.选择清楚的一面箱号核对。
模式选择里面的“通道模式”是显示对应的进出通道监控.只显示最近的一车箱号.“所有模式”是显示进出该口所有车辆的箱号照片.如果查询箱号.就使用“所有模式”查询。
*注：当车辆进入通道后.通道顶的监控摄像会自动采集箱号.如果屡次出现黑屏的情况.请打电话联系中控.中控会叫人过来修理。
两个进口的操作程序与监控是连接的.所以办理收箱时.箱号会自动弹出来.箱号确认完后.放行杆会自动抬起.不用再手动按抬杆按钮。

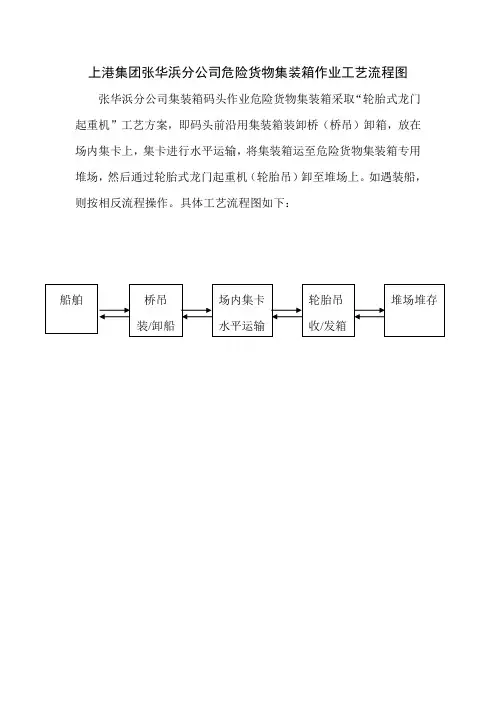

重大危险源工艺流程图
上港华浜分公司集装箱码头作业危险货物集装箱采取轮胎式龙门起重机工艺方案即码头前沿用集装箱装卸桥桥吊卸箱放在场内集卡上集卡进行水平运输将集装箱运至危险货物集装箱专用堆场然后通过轮胎式龙门起重机轮胎吊卸至堆场上
上港集团张华浜分公司危险货物集装箱作业工艺流程图

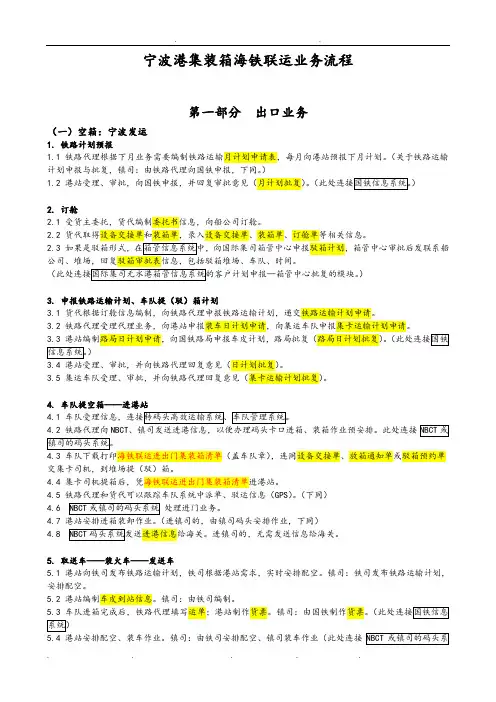

宁波港集装箱海铁联运业务流程图
宁波港集装箱海铁联运业务流程第一部分出口业务（一）空箱：宁波发运1. 铁路计划预报1.1 铁路代理根据下月业务需要编制铁路运输月计划申请表，每月向港站预报下月计划。
（关于铁路运输计划申报与批复，镇司：由铁路代理向国铁申报，下同。
）1.2 港站受理、审批，向国铁申报，并回复审批意见（月计划批复）。
）2. 订舱2.12.2 货代取得设备交接单和装箱单，录入设备交接单、装箱单、订舱单等相关信息。
2.3 如果是驳箱形式，在箱管信息系统中，向国际集司箱管中心申报驳箱计划，箱管中心审批后发联系船）3. 申报铁路运输计划、车队提（驳）箱计划3.1 货代根据订舱信息编制，向铁路代理申报铁路运输计划，递交铁路运输计划申请。
3.2 铁路代理受理代理业务，向港站申报装车日计划申请，向集运车队申报集卡运输计划申请。
3.3 港站编制路局日计划申请，向国铁路局申报车皮计划，路局批复（路局日计划批复）。
（此处连接国铁）3.4 港站受理、审批，并向铁路代理回复意见（日计划批复）。
3.5 集运车队受理、审批，并向铁路代理回复意见（集卡运输计划批复）。
4. 车队提空箱——进港站4.14.2 铁路代理向NBCT、镇司发送进港信息，以便办理码头卡口进箱、装箱作业预安排。
此处连接4.3 车队下载打印海铁联运进出门集装箱清单（盖车队章），连同设备交接单、放箱通知单或驳箱预约单交集卡司机，到堆场提（驳）箱。
4.4 集卡司机提箱后，凭海铁联运进出门集装箱清单进港站。
4.5 铁路代理和货代可以跟踪车队系统中派单、驳运信息（GPS）。
（下同）处理进门业务。
4.7 港站安排进箱装卸作业。
（进镇司的，由镇司码头安排作业，下同）码头系统发送进港信息给海关。
进镇司的，无需发送信息给海关。
5. 取送车——装火车——发送车5.1 港站向铁司发布铁路运输计划，铁司根据港站需求，实时安排配空。
镇司：铁司发布铁路运输计划，安排配空。
5.2 港站编制车皮到站信息。
镇司：由铁司编制。
仓库作业流程图
物流仓库作业流程入库一．入库作业：卸货进库、入库验收、入库搬运等，二．在库作业：加工、储存、整理，包装，检测三．出库作业：货物捆扎、出库搬运、出库装载2. 集装箱卸装载平台主要功能：集装箱货物拆/装箱、车辆集装箱装/卸四．物流仓库外围布局1.转运仓库在整体上车辆与人行通道分离，车辆通行道均为单向双通道2.卸货与收货搬运通道（搬运电梯）分离；3集装箱拆装箱区域与送货提货区域分离4.公司设置外围管理由专业物业管理公司负责；物流仓库管理运营流程作业指令计算机信息流入库作业流程入库流程基本分为：入库委托单输入、确认。
选择收货平台，安排库位，验收，入库输入，入库确认，入库更正。
依据客户要求和仓库设备要求流程可以灵活变更。
1.仓库业务主管接到调度的任务单， 对任务的各项要求进行确认。
2.安排各项入库准备， 比如入库作业班组，指定具体的入库仓库和库位。
3.司机进仓之后先到操作中心打单，司机提供送货工厂名，货物品名，司机联系方式， 制单人员录入电脑。
4.司机凭拿到的打单进仓号排队卸货。
5. 卸货人员卸载货物，操作人员量货物尺寸，规格，品名，件数，货物破损情况，并填写卸货单。
6.司机将卸货单第二联交回操作中心，操作中心制单人员录入系统。
录入人员按编号装订，归档，保存。
入仓单送货单位 ： 送货时间： 编号： 车牌：制单人：制单时间：5.上述库区运营以公司计算机系统为核心，作业层的作业以机械设备配套为基础，自动化操作为中心，最大限度实现作业的高效率和高效益。
6.针对货物的搬运及其跟踪，建议公司物流仓库货物（产品或成品）全部采用由条形码与扫描设备构成的自动识别技术，以提高生产效率，减少差错。
在库作业1.工厂（客户）通知我司客服，客服将操作事项录入系统，同时录入相关费用2. 客服接单之后将作业通知单发送给操作中心录单人员。
3. 3.操作中心通知相关业务操作人员。
4.作业完成之后由操作人员在通知单上签字送回操作中心。
作业通知单申请作业单位：作业负责人： 作业时间：作业容： 费用：收单人：收单时间：出库作业1.仓库的业务主管接受来自调度的任务单，对任务的各项要求进行确认2.根据出库任务单，安排拣货作业，编制出库单3.货物出库，将货物搬运至装货月台，与货运人员确认出库数量，双方签字确认。
集装箱操作流程图
1.1完整版本流程图
注：1、图为铁路通用箱流程，红色字体为自备箱、铁路特种箱流程。
2、装车前必须点击“校验票据库车空重”，系统返回为重车的，
不能进行装车操作，现场确认为空车的，应通过铁路货运票据管理系统综合平台（http://10.3.28.87:8080/web用户名：车站电报码+01，初始密码：111111）提交票车解绑异常申请。
等路局后台人员解绑后，再次点击校验，返回为空车的车辆可进行装车操作。
3、装车操作完成后，应确认同步现车和总公司状态，都同步成
功的点击“通知取车”，到达卸车，可根据车站实际选择使用“指定卸线”功能，卸后排空的车辆应点击“通知取车”。
1.2核心版本流程图
注：1、图为铁路通用标准箱流程，红色字体为自备箱、铁路特种箱流程。
2、校验票据库车空重等功能使用说明同完整版。
集装箱业务流程图
出口装船流程（十六）
中控操作员
堆场司机
接收 安排机械 发送装船指令 集卡调度 拖车作业指令
接收
出场确认 发送岸桥指令
集卡调度 拖车作业指令
拖车司机
接收 作业到堆场
接收 作业到码头
接收 作业到码头或堆
场
装卸队/外理
集卡司机 设备交接单
接收
接收 拖箱作业
装船确认 集卡调度 装船特殊情况
闸口操作员 接收
处理或工人记录 集装箱残损情况
登记残损箱情况
（1）卸船确认使用手持无线终端；终端信息主要有箱号，计划堆放位置；具有按箱号后3/4位检索功能； （2）卸船（外贸箱或直取）海关放行，卸船是否直接放行：在系统参数表加参数，决定是否落地直接自动放行否 （3）卸船时，发现集装箱残损，由外理通过对讲机报知调度操作员，调度操作员记录，最后由箱管值班员记录残损情况，记录残损情况，包括航次、残损范围、残损类型等。 （4）支持集卡全场调度、双向作业方式（即同时装卸若干船） （5）进场确认使用车载无线终端或工控机；使用图形操作；预留中控确认功能； （6）作业量统计，只统计机械司机，不统计工人，按时间、机械司机、作业类型统计；作业过程中不送班次；司机名称与工班对应；
闸口操作员 接收
堆场计划员
登记集卡作业信 息
打印提箱指南 发送提箱指令
出门确认 填写设备交接单
货代流程图
货运代理与相关部门的联系政府和其他公共机构港口当局进/出口贸易管制外汇管制运输许可公共卫生领事当局海关当局货运代理发货人收货人货物保险人责任保险人或联运互保协会承运和其他代理行船舶所有人陆路营运人铁路经营人内陆水运运营人航空公司包装代理行银行诉诸法律杂货班轮货物运输及主要货物运输单证流程整箱货出口货物运输代理业务流程图整箱货进口货物运输代理业务流程图⑦核准确认国际铁路联运代理出口业务流程铁路集装箱办理站作业流程国际集装箱多式联运进口单证流转示意图16派车1舱单、舱图运费舱单、危险品清单、提单副本、国际集装箱多式联运出口单证流转示意图国际集装箱海铁联运出口业务流程图出国展览会展品报关业务流程图出国展览会展品报关业务流程图进（来）料加工货物基本通关作业流程进（来）料加工货物的基本通关作业流程报关业务流程图报关业务流程图国际快递服务流程图①发件地快件企业通过信息网络或电传、电子邮件、传真将所发送快件相关信息（一般航空运单及分运单号、件数、重量等内容）通知中转站或目的地快件企业；②中转站或目的地快件企业将派送信息反馈到发件地的快递企业航空货物出口运输代理业务流程图）综合管理流程综合管理流程—进出口（航线）业务流程图综合管理流程--进出口（航线）业务流程图综合管理流程—运价管理流程图综合管理流程--运价管理流程图综合管理流程—客户服务中心作业流程图客户服务中心作业流程图C.1综合管理流程—单证业务流程图说明：综合管理流程---单证业务流程图C.2 综合管理流程—商务部门运费审核流程图综合管理流程--商务部门合同评审流程图C.3 货运保险业务流程图指导客户填写投保资料单及其他单据按照保险代理协议报价将货物内容录入并提交网上保险操作系统保险系统核准承保后制作正式保险单收取保险费并按照财务要求制作应收、应付清单根据货物情况和保险代理协议决定是否接受投保了解货物种类、性质、包装、航行路线等情况拒绝承保不接受报价接受报价协商同意否是出险后，协助客户和保险公司进行理赔货运保险业务流程协商或终止C.4综合管理流程--报关部门业务流程图C.5综合管理流程—港口部（进口）作业流程图综合管理流程---港口部（进口）作业流程图C.6综合管理流程—港口部（出口）作业流程图综合管理流程---港口部（出口）作业流程图C.7综合管理流程—物流（项目）作业流程图综合管理流程---物流（项目）作业流程图C.8综合管理流程—物流（联运）作业流程图综合管理流程---物流（联运）作业流程图1.出口货物联运负责部门安排海上区段货物运输安排内陆区段货物运输制作操作记录并分类归档操作过程中的各种往来文件2.进口货物C.9综合管理流程—拼箱部门业务流程图综合管理流程---拼箱部门业务流程图综合管理流程—分支结构业务流程图综合管理流程---分支结构业务流程图C.10综合管理流程—分支结构结算业务流程图综合管理流程---分支结构结算业务流程图C.11综合管理流程—箱管部门（注释1）①估价单批复②技术咨询③技术指导（注释2）①调箱申请②出口空重箱需求预测③进出口月报周报（注释3）①技术指导②超期重箱报③空箱调运计划（注释4）①空箱调运费②卫检费、报关费③箱管代理费④滞期费⑤空箱堆货费⑥预冷费综合管理流程---箱管部门。
集装箱码头业务流程图 ppt课件
接收 移箱作业确认
作业(到堆场)
发送移箱指令
发送移箱指令
接收
接收
集卡作业指令
作业(到堆场)
（1）移箱操作包括两部分：堆场之间移箱和堆场与货运站（包括拆箱区、装箱区、查验区、清洗修理区等）之间移箱； 堆场之间移箱是指：根据堆场分布情况，需要调整堆场箱位；由堆场计划员提出移箱计划申请 堆场与货运站是指：拆箱、装箱、港内查验、港内修箱、清洗箱等，由CFS计划员提出移箱计划申请；
箱管员
船公司/船代
卸船进场 信息
接收
计费员
接收
船舶费用 计算
（1）每天可以由箱管将装卸船进场数据通过E-mail方式，发送给船公司；
码头内部移箱流程（五）
CFS计划员/堆场计划员
作业调度员
移箱计划申请
接收
安排移箱机械
中控操作员 接收
堆场司机(移出)
集卡司机
接收
集卡作业指令 集卡全场自动调度
2020/10/15
堆场司机(移进)
接收 移箱确认
10
进口口岸查验流程（六）
货代/海关
办单员
查验/验货员
查验申请单 (EDI报文) 查验申请单
接收
接收
港内查验 申请办理
打印查验 申请单
接收
查验作业 安排
确认作业 计划
作业计划
产生移箱 申请
中控操作员/ 作业调度员
接收 安排移箱机械
发送移箱指令
集卡全场自动 调度
集卡作业指令
堆场司机
接收 移箱确认 发送移箱指令 集卡作业指令
集卡司机 接收
作业(到堆场)
接收 作业(到查验区)
查验区司机
集装箱基础知识(二)-集装箱生产流程
内角柱inner post
方管square tube
型钢type steel
角件corner fitting
扁铁（扁钢）flat iron/flat steel
门铰链door hinge
锁杆及配件locking device with parts
绳钩lashing ring
木地板floor board
工序working process
项目item
2)前框
Froபைடு நூலகம்t frame
见图16
前角柱/角件装焊front post/casting weld
前角柱拉伸试验front post tensile test
前框装焊front frame weld
前端清理、修磨touch up/repair
3)底架
Base structure
箱体修理touchingup/repairing
八、油漆
Painting
底漆、中间漆、面漆、内面漆喷涂paint application(base primer or zinc primer/2ndcoating or medium primer/top coating or top primer/interior top coating)见图26、图27、图28
门封条door gasket
通风器ventilator
铭牌consolidate plate
密封胶sealant
油漆paint
二、开卷De-coil
开卷de-coiling见图1、图2
三、预处理
Material pretreatment
喷砂前材料处理material pretreatment/preparation见图3
集装箱操作流程图
1.1完整版本流程图
注：1、图为铁路通用箱流程，红色字体为自备箱、铁路特种箱流程。
2、装车前必须点击“校验票据库车空重”，系统返回为重车的，
不能进行装车操作，现场确认为空车的，应通过铁路货运票据管理系统综合平台（http://10.3.28.87:8080/web用户名：车站电报码+01，初始密码：111111）提交票车解绑异常申请。
等路局后台人员解绑后，再次点击校验，返回为空车的车辆可进行装车操作。
3、装车操作完成后，应确认同步现车和总公司状态，都同步成
功的点击“通知取车”，到达卸车，可根据车站实际选择使用“指定卸线”功能，卸后排空的车辆应点击“通知取车”。
1.2核心版本流程图
注：1、图为铁路通用标准箱流程，红色字体为自备箱、铁路特种箱流程。
2、校验票据库车空重等功能使用说明同完整版。
