经纬仪测量实验报告一
实验三经纬仪的使用与水平角观测（测回法）实验报告
一、目的和要求
1、了解DJ6型光学经纬仪各主要部件的名称和作用。
2、练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。
3、练习测回法测量水平角的操作方法、记录和计算。
5、上、下半测回角值互差不超过±40″。
二、仪器和工具
DJ6经纬仪1台，测钎2只，记录板1块，伞1把。
仪器使用方法：
安置经纬仪在测量角度以前，首先要把经纬仪安置在设置有地面标志的测站上。
所谓测站。
即是所测角度的顶点。
安置工作包括对中、整平两项。
1．对中【对中的目的是是仪器的中心与测站点（标志中心）处于同一铅垂线上】在安置仪器以前，首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。
然后将三个架腿安置在以测站为中心的等边三角形的角顶上。
这时架头平面即约略水平，且中心与地面点约略在同一铅垂线上。
从仪器箱中取出仪器，用附于三脚架头上的连结螺旋，将仪器与三脚架固连在一起，然后即可精确对中。
2．整平【整平的目的是使仪器数轴在铅垂位置，水平度盘处于水平位置】
经纬仪整平的目的，乃是使竖轴居于铅垂位置。
整平时要先用脚螺旋使圆水准气泡居中，以粗略整平，再用管水准器精确整平。
由于位于照准部上的管水准器只有一个，可以先使它与一对脚螺旋连线的方向平行，然后双手以相同速度相反方向旋转这两个脚螺旋，使管水准器的气泡居中。
再将照准部平转90°，用另外一个脚螺旋使气泡居中。
这样反复进行，直至管水准器在任一方向上气泡都居中为止。
在整平后还需检查光学对中器是否偏移。
如果偏移，则重复上述操作方法，直至水准气泡居中，对中器对中为止。
3．瞄准
水平角观测时，应尽量照准目标的底部。
当目标较近时，成像较大，则用单丝平分目标；当目标较远时，成像较小，则用双丝夹住目标或用单丝与目标重合。
竖直角观测时，应用中横丝照准目标顶部或某一预定部位。
4．读数
读数时，打开并转动反光镜，使读数窗内亮度适中，调节读数显微镜的目镜，使度盘和分微尺分划线清晰，然后，“度”可从分微尺中的度盘分划线上的注字直接读得，“分”则用度盘分划线作为指标，在分微尺中直接读出，并估读至0.1′，两者相加，即得度盘读数。
三、测回法测水平角原理
当所测的角度只有两个方向时，通常都用测回法观测。
如下图所示，欲测OA、OB两方向之间的水平角∠AOB时，在角顶O安置仪器，在A、B处设立观测标志。
经过对中、整平以后，即可按下述步骤观测。
(1)松开照准部及望远镜的制动螺旋。
利用望远镜上的粗瞄器，以盘左(竖盘在望远镜视线方向的左侧时称盘左)粗略照准左方目标A。
关紧照准部及望远镜的制动螺旋，再用微动螺旋精确照准目标，同时需要注意消除视差及尽可能照准目标的下部。
对于细的目标，
宜用单丝照准，使单丝平分目标像；而对于粗的目标，则宜用双丝照准，使目标像平分双丝，以提高照准的精度。
最后读取该方向上的读数左a 。
(2) 松开照准部及望远镜的制动螺旋，顺时针方向转动照准部，粗略照准右方目标B 。
再关紧制动螺旋，用微动螺旋精确照准，并读取该方向上的水平度盘读数左b 。
盘左所得角值即为：左左左b a -=β。
以上称为上半测回。
(3) 将望远镜纵转180°，改为盘右。
重新照准右方目标B ，并读取水平度盘读数右b 。
然后顺时针或逆时针方向转动照准部，照准左方目标A 。
读取水平度盘读数右a ，则盘右所得角值右右右b a -=β。
以上称为下半个测回。
两个半测回角值之差不超过规定限值时，取
盘左盘右所得角值的平均值2右
左βββ+=
，即为一测回的角值。
根据测角精度的要求，可以测多个测回而取其平均值，作为最后成果。
观测结果应及时记入手簿，并进行计算，看是否满足精度要求。
值得注意的是：上下两个半测回所得角值之差，应满足有关测量规范规定的限差，对于DJ 6级经纬仪，限差一般为30″或40″。
如果超限，则必须重测。
如果重测的两半测回角值之差仍然超限，但两次的平均角值十分接近，则说明这是由于仪器误差造成的。
取盘左盘右角值的平均值时，仪器误差可以得到抵消，所以各测回所得的平均角值是正确的。
两个方向相交可形成两个角度，计算角值时始终应以右边方向的读数减去左边方向的读数。
如果右方向读数小于左方向读数，则应先加360°后再减，所以测得的是哪个角度与照准部的转动方向无关，与先测哪个方向也无关，而是取决于用哪个方向的读数减去哪个方向的读数。
在下半测回时，仍要顺时针转动照准部，是为了消减度盘带动误差的影响。
四、方法与步骤
（1）在测站B 安置经纬仪，对中、整平后。
选定A 、C 两个目标。
（2）盘左位置，安置水平度盘读数略大于0˚，瞄准起始目标A ，读取水平度盘读数并记入观测手簿；顺时针方向转动照准部，依次瞄准C 目标，分别读取水平度盘读数并记入观测手簿，检查半测回归零差是否超限。
（3）盘右位置，逆时针方向依次瞄准C 、A 目标，分别读取水平度盘读数并记入观测手簿，检查半测回归零差是否超限。
（4）计算。
取上、下两半测回角值的平均值作为一测回角值β，
2
右
左βββ+=
（5）第二人观测时，起始方向的水平度盘读数，安置在90˚附近，同法观测第二测回。
1、2两测回同一方向归零方向值的互差不超过＋40秒.
（6）在测站C 安置经纬仪，选定B 、D 两个目标。
重复上述操作。
五、应交成果
测回法水平角观测记录一份。
测回法水平角观测手簿。
经纬仪测绘法实训报告
一、实训背景随着我国经济的快速发展，测绘技术在各个领域得到了广泛应用。
经纬仪作为一种经典的测绘仪器，在工程测量、土地管理、城市规划等领域发挥着重要作用。
为了提高学生的实践能力，本实训课程旨在让学生掌握经纬仪的使用方法，熟悉测绘基本流程，提高测绘技术水平。
二、实训目的1. 掌握经纬仪的构造、原理及使用方法；2. 熟悉测绘基本流程，提高测绘技术水平；3. 培养学生严谨、细致、团结协作的职业道德；4. 增强学生的动手能力和实际操作能力。
三、实训内容1. 经纬仪的基本构造及工作原理2. 经纬仪的使用方法3. 测绘基本流程4. 实际测绘操作四、实训过程1. 经纬仪的基本构造及工作原理经纬仪是一种用于测量水平角和垂直角的仪器，主要由望远镜、水平度盘、竖直度盘、望远镜支架、三脚架等组成。
其工作原理是利用望远镜观测目标，通过水平度盘和竖直度盘读取角度值。
2. 经纬仪的使用方法（1）架设经纬仪：首先，选择合适的地形，将三脚架支稳，然后安上仪器，拧紧三脚架与仪器的连接螺栓。
（2）对中与整平：通过调整三脚架，使仪器大致水平。
接着，旋转望远镜，调整望远镜的粗准星和横丝对准目标，然后调整望远镜的微准星，使目标精确对准横丝。
（3）瞄准：瞄准目标时，应保持望远镜稳定，通过调整望远镜的微准星，使目标精确对准横丝。
（4）读数：读取水平度盘和竖直度盘上的角度值，注意单位。
3. 测绘基本流程（1）实地勘察：了解测绘区域的地形、地貌，确定测绘范围和精度要求。
（2）选点：根据测绘目的和精度要求，在实地选择合适的位置作为观测点。
（3）测角：利用经纬仪测量相邻观测点之间的水平角和垂直角。
（4）量距：利用测距仪或钢尺测量相邻观测点之间的距离。
（5）绘图：根据实测数据，绘制地形图或工程图。
4. 实际测绘操作在实训过程中，学生分组进行实际测绘操作。
每组选择一个观测点，按照上述流程进行测角、量距，并记录数据。
最后，根据实测数据绘制地形图或工程图。
五、实训总结通过本次经纬仪测绘法实训，学生掌握了经纬仪的使用方法，熟悉了测绘基本流程，提高了测绘技术水平。
测量经纬仪的实训报告
一、实习背景随着我国测绘技术的不断发展，测量仪器在工程测量、地质勘探、土地管理等领域发挥着越来越重要的作用。
经纬仪作为测绘行业的重要仪器，其精度和稳定性直接影响到测量成果的准确性。
为了提高学生的实践操作能力和专业技能，本实训旨在使学生掌握经纬仪的基本构造、工作原理、操作方法和使用技巧。
二、实习目的1. 熟悉经纬仪的构造、工作原理和性能特点；2. 掌握经纬仪的架设、对中、整平、瞄准、读数等基本操作方法；3. 学会使用经纬仪进行水平角、垂直角、方位角等测量；4. 培养学生严谨的工作态度和团队协作精神。
三、实习内容1. 经纬仪的基本构造及工作原理经纬仪是一种用于测量水平角和垂直角的精密仪器。
它主要由望远镜、水平度盘、垂直度盘、照准器、基座、三脚架等部分组成。
望远镜用于观测目标，水平度盘和垂直度盘分别用于测量水平角和垂直角。
经纬仪的工作原理是利用光学原理和三角测量原理，通过测量目标与仪器之间的角度关系，计算出目标点的坐标。
2. 经纬仪的操作方法（1）架设经纬仪① 选择合适的测量场地，清除地面障碍物；② 将三脚架架设在地面上，调整脚长，使仪器高度适中；③ 将经纬仪安装在基座上，拧紧连接螺栓；④ 调整望远镜，使其指向天空，进行粗略对中。
（2）对中① 观察望远镜中的十字丝，将仪器中心对准地面上的标记点；② 调整仪器脚螺母，使望远镜中心与地面标记点重合；③ 观察望远镜中的十字丝，调整望远镜，使其指向地面上的标记点。
（3）整平① 观察望远镜中的水平气泡，调整仪器脚螺母，使水平气泡居中；② 观察望远镜中的垂直气泡，调整仪器脚螺母，使垂直气泡居中。
（4）瞄准① 通过望远镜瞄准目标，使目标位于十字丝中心；② 调整望远镜，使目标清晰。
（5）读数① 观察水平度盘和垂直度盘上的读数，记录下来；② 计算水平角、垂直角、方位角等。
3. 经纬仪的测量实例以测量某建筑物顶点坐标为例，具体步骤如下：（1）在建筑物附近选定一个已知坐标的控制点；（2）在控制点处架设经纬仪，进行对中和整平；（3）瞄准建筑物顶点，进行读数；（4）根据已知控制点的坐标和观测到的角度，计算建筑物顶点的坐标。

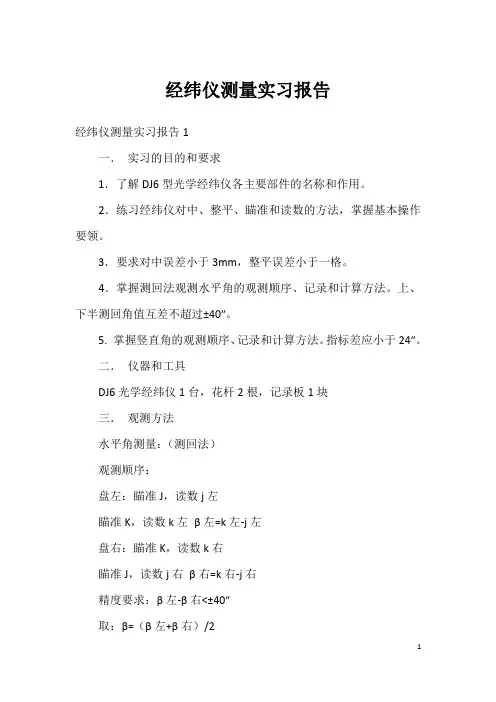

经纬仪测量实习报告
经纬仪测量实习报告经纬仪测量实习报告1一．实习的目的和要求1．了解DJ6型光学经纬仪各主要部件的名称和作用。
2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。
3．要求对中误差小于3mm，整平误差小于一格。
4．掌握测回法观测水平角的观测顺序、记录和计算方法。
上、下半测回角值互差不超过±40″。
5. 掌握竖直角的观测顺序、记录和计算方法。
指标差应小于24″。
二．仪器和工具DJ6光学经纬仪1台，花杆2根，记录板1块三．观测方法水平角测量：（测回法）观测顺序：盘左：瞄准J，读数j左瞄准K，读数k左β左=k左-j左盘右：瞄准K，读数k右瞄准J，读数j右β右=k右-j右精度要求：β左-β右<±40″取：β=（β左+β右）/2水平角β是从起始方向(即第1方向)顺时针转到第2方向所成的角度，观测时必须首先确定起始方向，然后按照“测回法”的次序观测。
水平角β总是右方向读数减去左方向读数而得。
测回法水平角观测记录第一个方向读数应设置在0°、180°附近；分数和秒数的整数应写足二位，例如04′、06″等。
计算水平角，第二方向减第一方向，如果不够减则加360°。
一测回中,不得再调整水准管气泡或改变度盘位置。
竖直角测量：四．实习心得我们都知道经纬仪主要用于角度的测量。
水平角、竖直角的测量均可以用经纬仪来实现。
为了让我们更好的掌握经纬仪的使用方法，老师安排了两次课的时间让我们进行经纬仪测量的实习。
第一次的实习课进行的是水平角的测量。
第二次的实习课我们进行了竖直角的测量。
每次的实习课，总是能学到许多课堂上学习不到的东西，也能让我们注意到许多平时生活中或者理论课上我们认为不重要但实际上却是很重要的东西。
比如团队的合作，比如工作的认真态度以及专心致志的工作精神。
还有就是许多在理论课上被我们忽略的测量细节。
经过实习，我们都知道了经纬仪的操作分为对中、整平、瞄准和读数。

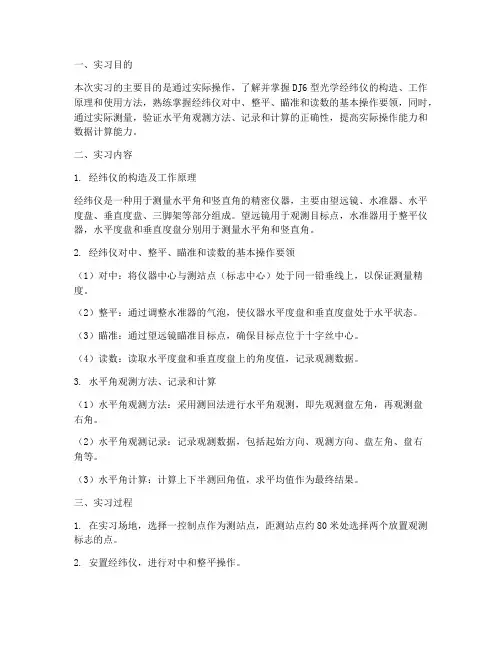

经纬仪测量实习报告
一、实习目的本次实习的主要目的是通过实际操作，了解并掌握DJ6型光学经纬仪的构造、工作原理和使用方法，熟练掌握经纬仪对中、整平、瞄准和读数的基本操作要领，同时，通过实际测量，验证水平角观测方法、记录和计算的正确性，提高实际操作能力和数据计算能力。
二、实习内容1. 经纬仪的构造及工作原理经纬仪是一种用于测量水平角和竖直角的精密仪器，主要由望远镜、水准器、水平度盘、垂直度盘、三脚架等部分组成。
望远镜用于观测目标点，水准器用于整平仪器，水平度盘和垂直度盘分别用于测量水平角和竖直角。
2. 经纬仪对中、整平、瞄准和读数的基本操作要领（1）对中：将仪器中心与测站点（标志中心）处于同一铅垂线上，以保证测量精度。
（2）整平：通过调整水准器的气泡，使仪器水平度盘和垂直度盘处于水平状态。
（3）瞄准：通过望远镜瞄准目标点，确保目标点位于十字丝中心。
（4）读数：读取水平度盘和垂直度盘上的角度值，记录观测数据。
3. 水平角观测方法、记录和计算（1）水平角观测方法：采用测回法进行水平角观测，即先观测盘左角，再观测盘右角。
（2）水平角观测记录：记录观测数据，包括起始方向、观测方向、盘左角、盘右角等。
（3）水平角计算：计算上下半测回角值，求平均值作为最终结果。
三、实习过程1. 在实习场地，选择一控制点作为测站点，距测站点约80米处选择两个放置观测标志的点。
2. 安置经纬仪，进行对中和整平操作。
3. 按照测回法观测水平角，记录观测数据。
4. 计算上下半测回角值，求平均值。
5. 验证三角形内角和是否为180度，检验测量角度的准确性。
四、实习总结通过本次实习，我掌握了DJ6型光学经纬仪的构造、工作原理和使用方法，熟悉了水平角观测方法、记录和计算过程。
在实习过程中，我认识到实际操作的重要性，提高了自己的动手能力和数据计算能力。
同时，通过实习，我深刻体会到理论知识与实际操作相结合的重要性，为今后从事相关工作奠定了基础。
五、实习心得1. 实习过程中，要严格遵守操作规程，确保测量精度。

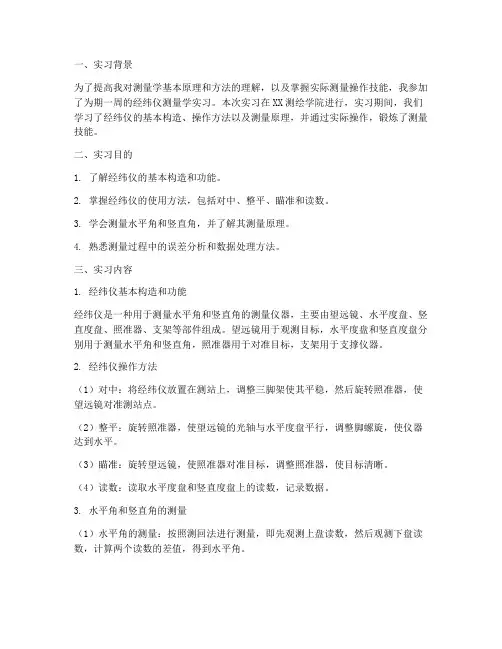

经纬仪测量学实习报告
一、实习背景为了提高我对测量学基本原理和方法的理解，以及掌握实际测量操作技能，我参加了为期一周的经纬仪测量学实习。
本次实习在XX测绘学院进行，实习期间，我们学习了经纬仪的基本构造、操作方法以及测量原理，并通过实际操作，锻炼了测量技能。
二、实习目的1. 了解经纬仪的基本构造和功能。
2. 掌握经纬仪的使用方法，包括对中、整平、瞄准和读数。
3. 学会测量水平角和竖直角，并了解其测量原理。
4. 熟悉测量过程中的误差分析和数据处理方法。
三、实习内容1. 经纬仪基本构造和功能经纬仪是一种用于测量水平角和竖直角的测量仪器，主要由望远镜、水平度盘、竖直度盘、照准器、支架等部件组成。
望远镜用于观测目标，水平度盘和竖直度盘分别用于测量水平角和竖直角，照准器用于对准目标，支架用于支撑仪器。
2. 经纬仪操作方法（1）对中：将经纬仪放置在测站上，调整三脚架使其平稳，然后旋转照准器，使望远镜对准测站点。
（2）整平：旋转照准器，使望远镜的光轴与水平度盘平行，调整脚螺旋，使仪器达到水平。
（3）瞄准：旋转望远镜，使照准器对准目标，调整照准器，使目标清晰。
（4）读数：读取水平度盘和竖直度盘上的读数，记录数据。
3. 水平角和竖直角的测量（1）水平角的测量：按照测回法进行测量，即先观测上盘读数，然后观测下盘读数，计算两个读数的差值，得到水平角。
（2）竖直角的测量：先观测竖直度盘上的上盘读数，然后观测下盘读数，计算两个读数的差值，得到竖直角。
4. 误差分析和数据处理（1）误差分析：测量过程中可能存在的误差有系统误差和随机误差。
系统误差可以通过仪器校准和操作方法来减小，随机误差可以通过多次测量取平均值来减小。
（2）数据处理：将测量数据输入计算机，进行角度计算和误差分析，得出测量结果。
四、实习成果通过本次实习，我掌握了以下技能：1. 经纬仪的基本构造和功能。
2. 经纬仪的操作方法，包括对中、整平、瞄准和读数。
3. 水平角和竖直角的测量原理和操作方法。

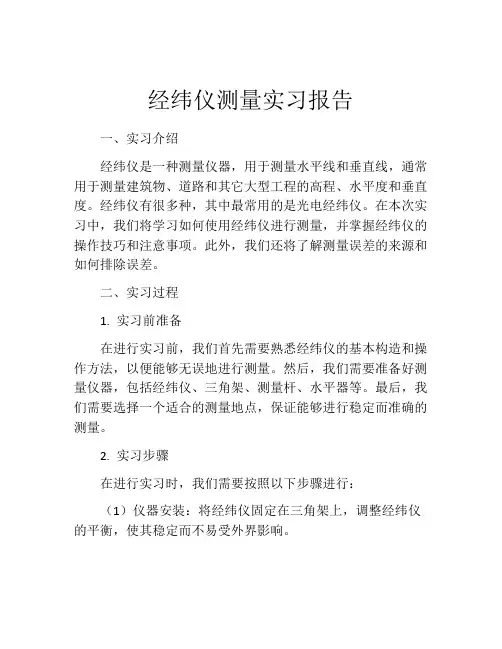

经纬仪测量实习报告
经纬仪测量实习报告一、实习介绍经纬仪是一种测量仪器，用于测量水平线和垂直线，通常用于测量建筑物、道路和其它大型工程的高程、水平度和垂直度。
经纬仪有很多种，其中最常用的是光电经纬仪。
在本次实习中，我们将学习如何使用经纬仪进行测量，并掌握经纬仪的操作技巧和注意事项。
此外，我们还将了解测量误差的来源和如何排除误差。
二、实习过程1. 实习前准备在进行实习前，我们首先需要熟悉经纬仪的基本构造和操作方法，以便能够无误地进行测量。
然后，我们需要准备好测量仪器，包括经纬仪、三角架、测量杆、水平器等。
最后，我们需要选择一个适合的测量地点，保证能够进行稳定而准确的测量。
2. 实习步骤在进行实习时，我们需要按照以下步骤进行：（1）仪器安装：将经纬仪固定在三角架上，调整经纬仪的平衡，使其稳定而不易受外界影响。
（2）参考点测量：使用测量杆和水平器，寻找参考点，并进行水平度和垂直度的测量。
参考点的位置应尽量稳定，以确保测量的准确性。
（3）目标点测量：在参考点之外，选择需要进行测量的目标点，并进行水平度和垂直度的测量。
根据目标点的位置和测量需求，可以选择不同的测量方法来进行测量。
（4）数据处理：将测量得到的数据进行整理和处理，排除可能存在的误差，并计算出目标点的具体位置和高度。
3. 注意事项在进行实习时，需要注意以下事项：（1）保证仪器和测量场地的稳定性。
（2）在测量前仔细检查仪器的准确性和偏差，并进行必要的调整。
（3）在测量过程中要认真观察参考点和目标点的位置和状态，并做好记录和整理工作。
（4）在数据处理时，需要仔细分析测量误差，并采取相应的措施进行修正。
三、实习感想通过本次实习，我学习到了如何使用经纬仪进行测量，并掌握了一些测量技巧和注意事项。
同时，我还了解了仪器的构造和工作原理，深入了解了测量误差的来源和排除方法。
这对我的专业学习和未来的科研工作都将产生深刻的影响。
此外，通过实践过程，我也更加深入地理解了专业知识，并增强了实际操作能力。
经纬仪实习报告
经纬仪实习报告一、实习目的本次经纬仪实习的主要目的是让我们通过实际操作，熟悉和掌握经纬仪的使用方法，提高我们的测量技能和实践能力，为今后从事相关工作打下坚实的基础。
同时，通过实习培养我们严谨的科学态度、团队合作精神和解决实际问题的能力。
二、实习地点本次实习在学校的_____场地进行。
三、实习时间实习时间为_____天，从_____年_____月_____日至_____年_____月_____日。
四、实习仪器本次实习所使用的仪器为 DJ6 型光学经纬仪，包括经纬仪主机、三脚架、标杆、记录板、铅笔等。
五、实习内容1、经纬仪的安置首先进行经纬仪的安置，包括对中、整平两个步骤。
对中是使仪器中心与测站点位于同一铅垂线上，我们采用了垂球对中法。
整平是使仪器竖轴铅垂，水平度盘水平。
通过调整三脚架的高度和脚螺旋，使水准管气泡居中，从而完成整平。
2、水平角测量水平角测量是本次实习的重点内容之一。
我们采用了测回法进行测量。
在一个测站点上，分别观测目标点 A 和 B，上半测回顺时针旋转照准部，观测 A 点读数为 a1，B 点读数为 b1；下半测回逆时针旋转照准部，观测 B 点读数为 b2，A 点读数为 a2。
然后计算上下半测回的平均值，即为所测的水平角。
3、竖直角测量竖直角测量也是实习的重要内容。
在测量竖直角时，我们首先将望远镜瞄准目标，读取竖盘读数。
然后根据竖盘的注记形式，计算出竖直角。
4、距离测量虽然经纬仪本身不能直接测量距离，但我们可以利用视距法进行粗略的距离测量。
通过读取上下丝在水准尺上的读数，以及竖直角，计算出两点之间的水平距离。
六、实习过程在实习开始前，老师详细地为我们讲解了经纬仪的构造、使用方法和注意事项。
我们认真聆听，做好笔记，为实际操作做好充分的准备。
在实习过程中，我们分成小组进行测量。
每个小组由 3-4 名同学组成，分工合作，共同完成测量任务。
在测量过程中，我们遇到了各种各样的问题，比如仪器对中不准确、读数错误、计算错误等。
经纬仪测量实验报告一
轴间关系
十字丝竖丝垂直于仪器横轴 视准轴垂直于仪器横轴 仪器横轴垂直于仪器竖轴
仪器使用方法： 安置经纬仪 在测量角度以前，首先要把经纬仪安置在设置有地面标志的测站上。所谓 测站。即是所测角度的顶点。安置工作包括对中、整平两项。 1．对中 【对中的目的是是仪器的中心与测站点（标志中心）处于同一铅垂线上】 在安置仪器以前，首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。然后将三个 架腿安置在以测站为中心的等边三角形的角顶上。 这时架头平面即约略水平， 且中心与地面 点约略在同一铅垂线上。 从仪器箱中取出仪器，用附于三脚架头上的连结螺旋，将仪器与三脚架固连在一起，然 后即可精确对中。 2．整平 【整平的目的是使仪器数轴在铅垂位置，水平度盘处于水平位置】 经纬仪整平的目的， 乃是使竖轴居于铅垂位置。 整平时要先用脚螺旋使圆水准气泡居中， 以粗略整平，再用管水准器精确整平。 由于位于照准部上的管水准器只有一个， 可以先使它与一对脚螺旋连线的方向平行， 然 后双手以相同速度相反方向旋转这两个脚螺旋，使管水准器的气泡居中。再将照准部平转 90°，用另外一个脚螺旋使气泡居中。这样反复进行，直至管水准器在任一方向上气泡都居 中为止。在整平后还需检查光学对中器是否偏移。如果偏移，则重复上述操作方法，直至水 准气泡居中，对中器对中为止。 3．瞄准 水平角观测时， 应尽量照准目标的底部。 当目标较近时， 成像较大， 则用单丝平分目标； 当目标较远时，成像较小，则用双丝夹住目标或用单丝与目标重合。 竖直角观测时，应用中横丝照准目标顶部或某一预定部位。 4．读数 读数时，打开并转动反光镜，使读数窗内亮度适中，调节读数显微镜的目镜，使度盘和 分微尺分划线清晰，然后， “度”可从分微尺中的度盘分划线上的注字直接读得， “分”则用 度盘分划线作为指标，在分微尺中直接读出， 并估读至 0.1′，两者相加，即得度盘读数。 三、测回法测水平角原理 当所测的角度只有两个方向时，通常都用测回法观测。如下图所示，欲测 OA、OB 两 方向之间的水平角∠AOB 时，在角顶 O 安置仪器，在 A、B 处设立观测标志。经过对中、 整平以后，即可按下述步骤观测。
测量学经纬仪实习报告
一、实习目的本次实习的主要目的是使学生了解和掌握经纬仪的基本结构、使用方法及操作步骤，提高学生的实际操作能力，为今后的测量工作打下坚实基础。
二、实习时间2023年10月25日至2023年10月27日三、实习地点我校测绘实验室四、实习内容1. 经纬仪的基本结构及原理经纬仪是一种测量角度的仪器，主要由照准器、望远镜、水平度盘、垂直度盘、基座和三脚架等部分组成。
其原理是通过测量目标点与仪器中心连线的水平角和垂直角，从而计算出目标点的坐标。
2. 经纬仪的使用方法（1）安置仪器1) 将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。
2) 将三个架腿安置在以测站为中心的等边三角形的角顶上，使架头平面约略水平，且中心与地面点约略在同一铅垂线上。
（2）对中1) 将照准器对准测站点，调整照准器的高度，使照准器中心与地面点大致在同一水平面上。
2) 调整三脚架的脚螺旋，使照准器中心与地面点处于同一铅垂线上。
（3）整平1) 调整水平度盘上的水准管，使水准管气泡居中。
2) 调整垂直度盘上的水准管，使水准管气泡居中。
（4）瞄准1) 将望远镜对准目标点，调整望远镜的焦距，使目标点清晰。
2) 调整望远镜的物镜，使目标点成像清晰。
（5）读数1) 读取水平度盘和垂直度盘上的读数。
2) 记录读数。
3. 经纬仪的观测与计算（1）观测水平角1) 瞄准目标点A，读取水平度盘和垂直度盘上的读数。
2) 瞄准目标点B，读取水平度盘和垂直度盘上的读数。
3) 计算水平角A-B。
（2）观测垂直角1) 瞄准目标点A，读取水平度盘和垂直度盘上的读数。
2) 调整望远镜，使目标点成像在垂直度盘上。
3) 读取垂直度盘上的读数。
4) 计算垂直角A。
五、实习总结通过本次实习，我对经纬仪的基本结构、使用方法及操作步骤有了更深入的了解，提高了自己的实际操作能力。
在实习过程中，我认识到以下几点：1. 在使用经纬仪进行测量时，要严格按照操作步骤进行，确保测量结果的准确性。
2. 在对中、整平、瞄准和读数等环节，要细心操作，避免出现误差。
2023实用的经纬仪测量实习报告4篇
2023实用的经纬仪测量实习报告4篇经纬仪测量实习报告篇1姓名专业输配电运行与检修班级学号指导教师日期＜一＞经纬仪知识实习目的：通过本次实习，要求我们熟练掌握经纬仪的架设技能，能熟练掌握经纬仪对中整平的方法。
实习要求：在实习过程中，通过老师的讲解和示范，以及认真操作仪器的规范使用，使我们在以后的工作中养成良好的习惯。
实习内容：一、重点：经纬仪的架设（对中与整平）、对光、瞄准、精平及读数。
其中对中与整平为教学的重中之重。
二、难点：经纬仪对中与整平的熟练掌握与对中整平的精度。
三、内容：（一）使用经纬仪的注意事项1、在仪器出箱前要记清仪器原来是怎样装箱的，用后按原样装回箱内；2、仪器出箱时要用手托轴承或度盘，不能用手提望远镜；3、三脚架支稳后，安上仪器，并立即拧紧三脚架与仪器的连接螺栓；4、仪器的各个制动螺丝不能拧的太紧或太松，应该松紧适度；5、转动仪器时，应手扶支架或度盘，平稳转动，不得用手持望远镜左右旋转；6、严禁用手、粗布或硬纸擦拭仪器，应用软毛刷轻轻地掸去灰尘；7、仪器避免在强烈日光下照射，以防水准管破裂及气泡偏移；8、仪器短距离移动时，应先旋紧各部螺丝，但不可太紧，长距离搬运须装箱，坐汽车要把仪器抱在身上放震；9、仪器使用一定阶段要进行擦拭、加油或进行检修；10、仪器用完后要除去灰尘（如被雨雪淋湿等），要用软布擦去水珠，晾干后装箱；11、仪器应放在清洁干燥且温度变化不大的地方保管。
（二）经纬仪的基本操作经纬仪的基本操作分为：仪器的架设、对光、瞄准、精平及读数。
其中仪器的架设可分为对中和整平。
对中1、对中的目的：把经纬仪中心点与测站的标志点。
处于同一铅垂线上。
2、对中的方法：（1）重垂对中：①将三脚架安置在测站的周围，使其高度适合观测者的身材，使三脚架顶面基本水平，三脚架顶面中心对准观测点。
②在三脚架的连接螺栓上挂上小球，使小球初步对准测站点，然后将三脚架的各支脚均衡地依次踩入泥土中。
③用三脚架与经纬仪的连接螺栓固定。
